Реле бензонасоса
Кто знает подскажите где оно(реле бензонасоса)находится в е38 730, и если оно под мозгами то как его достать?
Реле находится в богажнике где акум стоит , на крыле за акумом там фартук такой, убираешь его , преды и три рылюхи , та которая на четырех лапках насоса и есть . Что б включить насос принудительно поставь перемычку между контактами 30 и 87 насос должен закачать )
Ети три релюхи сразу проверил, предохранители тоже, но насос неработает. А на примую работает. В чем причина подскажите? И на 4 лапках там две релюхи
Проверь поступает ли напряжение на включение реле . Если да то может стояла секретка или разрыв цепи после реле и он заглючил !! как вариант протянуть от релюхи новый плюс и не париться , я так и сделал , у меня на мойке насос перестал качать на прямую качает от релюхи плюс выходит а на насосе его нет , протянул новый и нет проблем !
Теперь насос то работает то неработает, может в нём причина? Реле так и не смог опред какое именно отвечает за бензонасос а может оно глючит?
Реле помойму белого цвета на нем четыре лапки , на остальных больше , проверь на прямую точно качает. , бывает что насос клинит попробуй поменять палярность на нем или по стучи помогает , но если подклинивает то меняй . На реле написанно 30 и 87 позамыкай их. Если насос на прямую качает то проверь датчик хола . Он с переди с лева стоит в низу . Сними его и при включенном зажигании пошлепай кратковременно по нему отверткой ты сымитируешь вращение колен вала и насос должен закачать и открыть форсунки, а вообще визи в сервис . Если и это не поможет
Спосибо за помощь. Сегодня поеду проверять бензонасос на стенде(производительность и т. Д) Если дело не внём буду ковырять дальше! Результаты обязательно напишу! Чтобы у кого будет похожее немучились! А вообще уже поменял шесть BMW 4-е34 и 2-е38 но такое впервые!
Реле бензонасоса находится над аккум. Среднее из трёх. По цвету не определить. Проблема была в насосе в баке он клинил, а когда вытащин то нормально работал, и на стенде выдавал все показатели в норме, в бак вставляю опять глюк. Короче пока неразобрал и не поменял щетки и невостановил якорь. Теперь всё в норме.
Источник статьи: http://e38.ru/node/591
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
Предохранители бмв е38
BMW E38 — автомобиль предоставляющий 3-е поколение 7 серии компании бмв. Выпускалась данная модель в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль прошел один рестайлинг. Мы рассмотрим места расположения и подробное описание блоков предохранителей и реле бмв е38 со схемами на русском языке.
Блок предохранителей под капотом bmw e38
Данный блок находится справа сзади моторного отсека.
Таблица с описанием
| 1 | |
| 2 | |
| 3 | 30А Стеклоочистители |
| 4 | 30А Очиститель фар + омыватель ветрового стекла |
| 5 | 15А Сигнал |
| 6 | 20А Интерьер + ходовые огни огни + омыватель ветрового стекла |
| 7 | 7,5А Кондиционирование |
| 8 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна |
| 9 | 20А Вспомогательный вентилятор |
| 10 | 25А Автоматическое управление стабильностью |
| 11 | 15А Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя |
| 12 | 15А Регулировка рулевой колонки |
| 13 | – |
| 14 | – |
| 15 | 30А Регулировка сиденья водителя + рулевой колонки |
| 16 | 30А Подогрев пассажирского сидения + солнцезащитная шторка |
| 17 | 10А – |
| 18 | 5А – |
| 19 | 5А – |
| 20 | 5А Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя |
| 21 | 5А Открывание для гаражных ворот + Накладные расходы |
| 22 | 10А Управление двигателем |
| 23 | 5А Щиток приборной панели + модуль света |
| 24 | 5А Управление двигателем |
| 25 | – |
| 26 | 5А Сигнал + Приборная панель + модуль света |
| 27 | 5А Многофункциональный информационный дисплей |
| 28 | 5А Радиоуправление + Стеклоочистители |
| 29 | 30А Центральная система блокировки + Подъемник для окна |
| 30 | 10А Нагревательные шайбы + подогрев ветрового стекла [w / 20] |
| 31 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон |
| 32 | 30А Дополнительный вентилятор кондиционера |
| 33 | 25А ABS |
| 34 | 30А Вспомогательный вентилятор |
| 35 | – |
| 36 | 10А Обогрев рулевого колеса |
| 37 | – |
| 38 | 5А Вспомогательный вентилятор |
| 39 | 15А Подогрев сидений |
| 40 | 5А – |
| 41 | 5А Щиток приборной панели + модуль света |
| 42 | 7,5А розетка зарядного устройства (прикуриватель) |
| 43 | 5А Подушка безопасности |
| 44 | 5А Иммобилизация |
| 45 | 5А Подушка безопасности |
| 46 | 5А Встроенный монитор + Радио + Телефон |
| 47 | 5А Многофункциональное рулевое колесо + многофункциональный информационный дисплей |
| 48 | 10А Регулировка заднего сиденья + Сдвигаемая шторка |

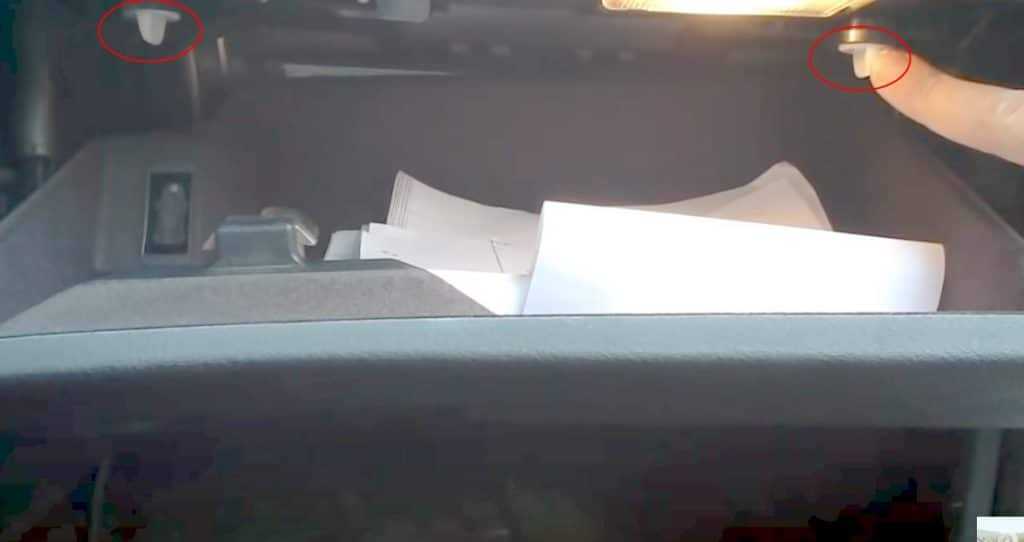

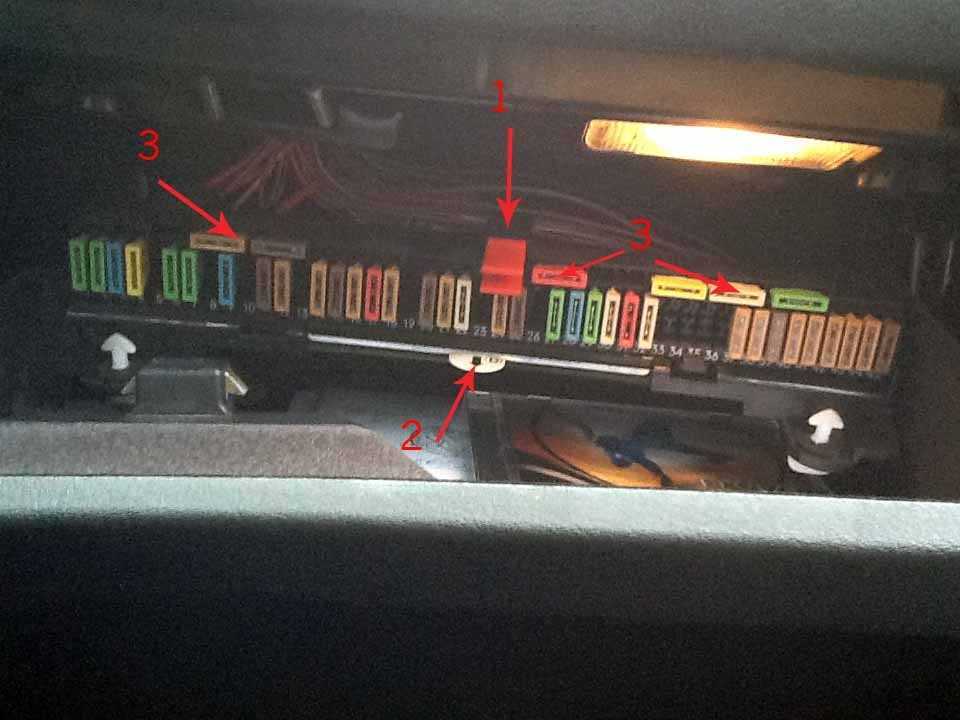

Он располагается за вещевым ящик. Тут расположены реле вентилятора, компрессора и прочие элементы.
Блок с предохранителями и реле в багажнике бмв е38
Находится он справа в багажном отделении над акб под обшивкой.
фото блока предохранителей и реле в багажнике бмв е38
| Реле независимого отопителя | |
| Реле основных цепей зажигания | |
| Реле топливного насоса | |
| Реле обогревателя заднего стекла | |
| 49 | (15А) Система независимой вентиляции |
| 50 | (15А) Независимый отопитель |
| 51 | (20А) Люк |
| 52 | (30А) Предохранитель прикуривателя бмв е38 |
| 53 | (20А) Электропривод заднего сиденья |
| 54 | — |
| 55 | (7,5А) Очистители лобового стекла, усилитель рулевого управления |
| 56 | (15А) Противоугонная система |
| 57 | (15А) Топливный насос |
| 58 | (5А) Противоугонная система, центральный замок |
| 59 | (30А) Обогреватель заднего стекла |
| 60 | — |
| 61 | (20А) Электродвигатель вентилятора кондиционера — задний |
| 62 | (5А) Внутреннее зеркало заднего вида |
| 63 | (15А) Подогреватель заднего сиденья |
| 64 | (5А) Система парковки |
| 65 | (15А) Система управления подвеской |
| 66 | (5А) Прикуриватель |
| 67 | — |
| 68 | (5А) Электродвигатель вентилятора кондиционера — задний |
| 69 | (30А) Навигационная система, аудиосистема |
| 70 | (10А) Телефон |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
Дополнительная информация
Одна из частых проблем данной серии, это не работающие дворники. Вот пример ремонта. Там же можете посмотреть места расположения блока с предохранителями.

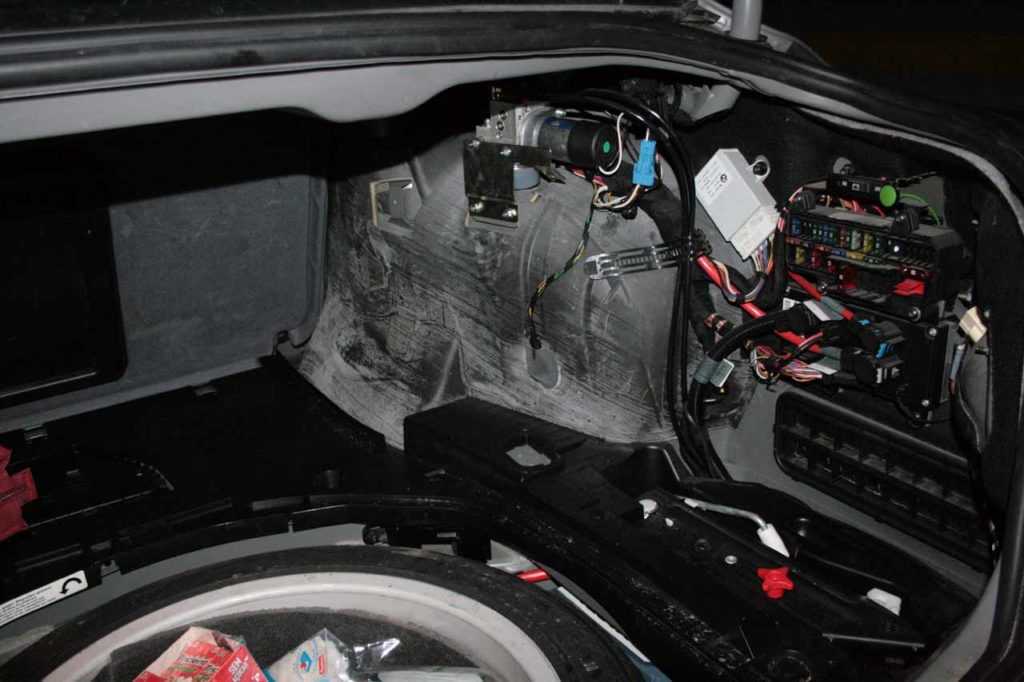

Блоки с предохранителями в багажнике бмв е70

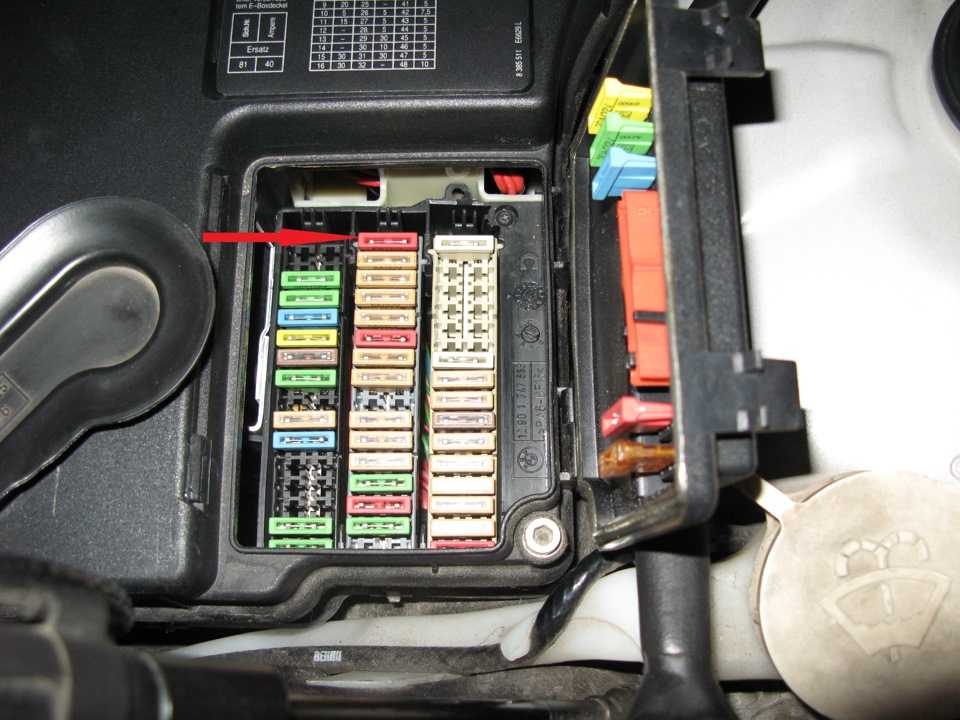

Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения

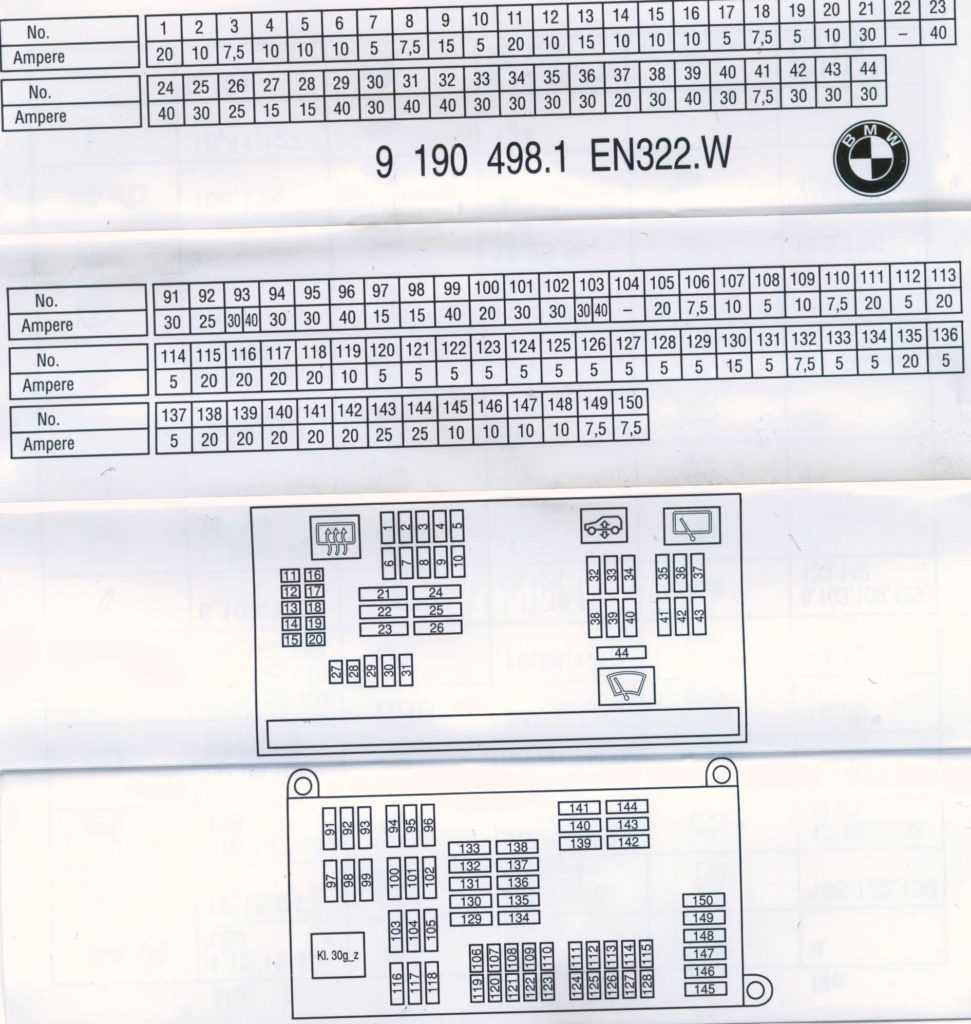

Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

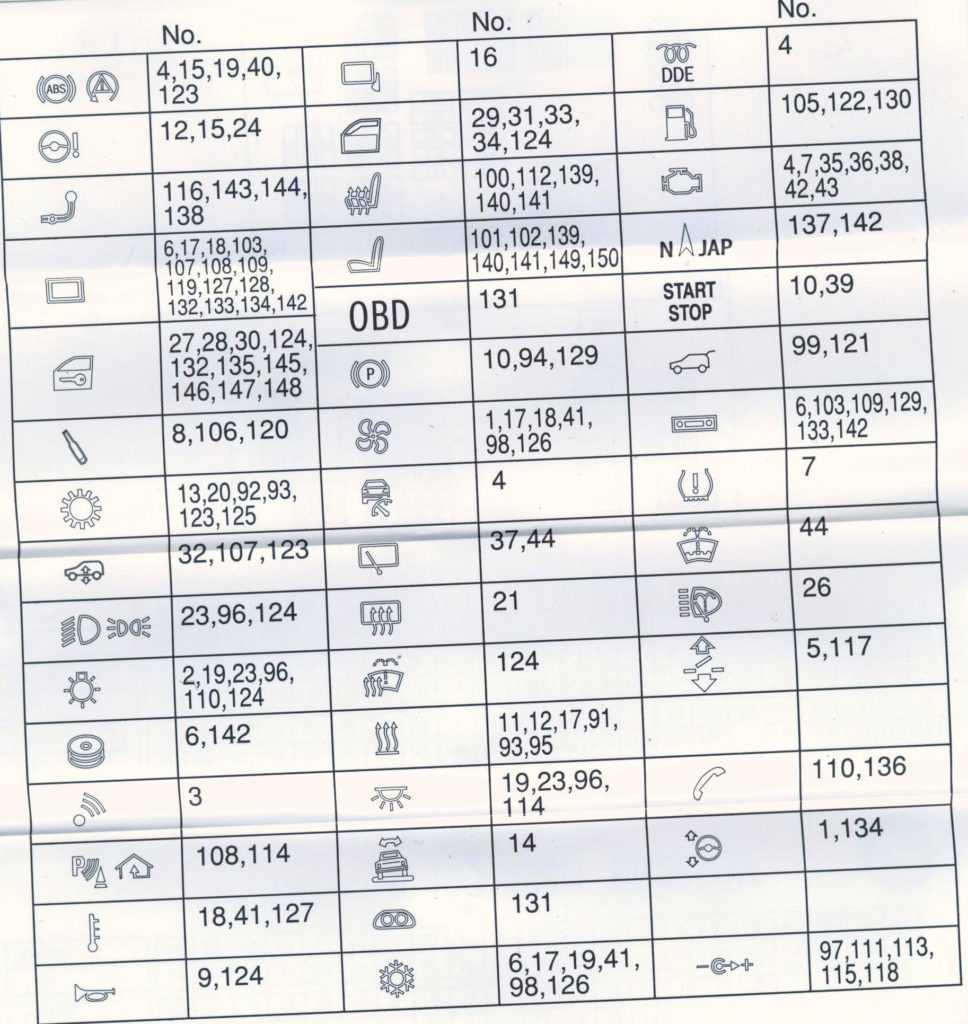

Обозначение

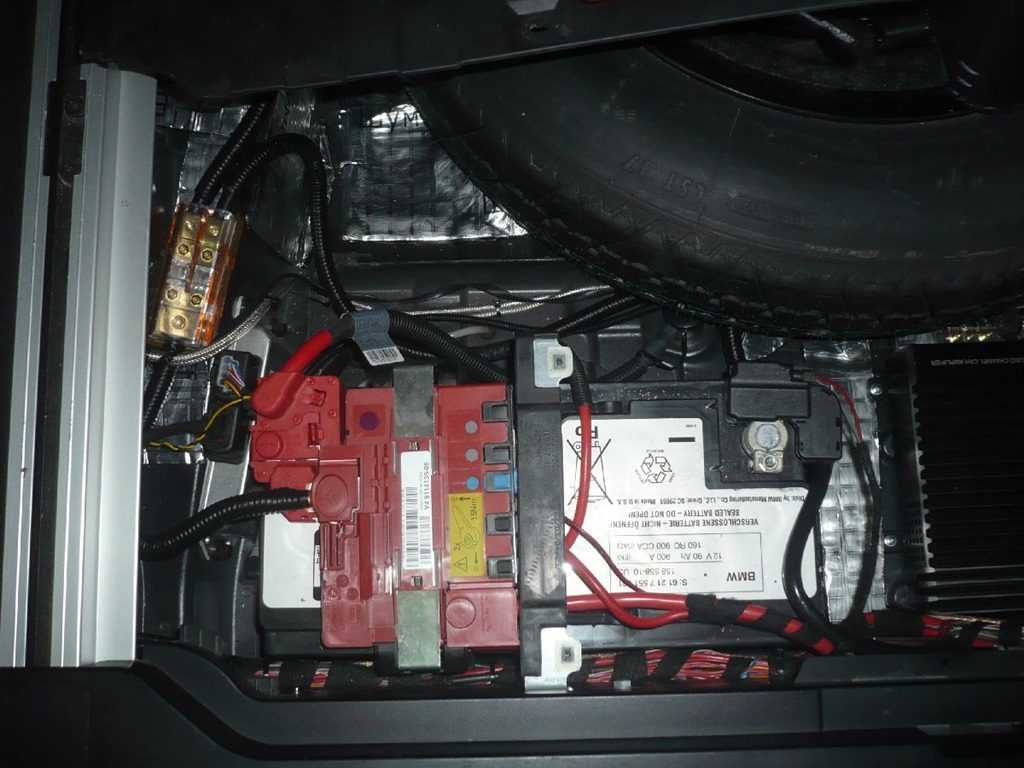

Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Замена предохранителей на Toyota Mark 2 своими руками: все, что нужно знать
Процедура замены неисправных предохранителей на Toyota Mark 2, независимо от года выпуска авто или его комплектации, происходит по идентичному алгоритму действий. Весь спектр работ займет не больше 20 минут свободного времени, а также потребуется наличие самих предохранителей, набор крестовой и шлицевой отверток, и специализированного съемника или узких плоскогубцев.
Для замены предохранителей на Toyota Mark 2 необходимо выполнить следующий алгоритм действий:
Для начала обязательно обесточиваем электрическую цепь в авто путем отсоединения всех клемм с аккумуляторной батареи;
Затем под капотом машины по правую сторону от силового агрегата находим небольшой пластиковый бокс и с помощью отверток демонтируем фиксирующие крепления
Важно помнить, что блок с предохранителями под капотом Toyota Mark 2 является герметичным и повреждение креплений может стать причиной доступа влаги или пыли внутрь системы, что в свою очередь приведет к коррозии метала и ослаблению контактов;
После успешного демонтажа крышки блок проводим визуальный осмотр неисправных элементов. Перегоревший предохранитель будет иметь следы оплавления на корпусе, а при демонтаже можно будет рассмотреть разрушенную деталь внутри изделия;
С помощью пассатижей, специального съемника или медицинского пинцета требуется отсоединить все неисправные предохранители и установить новые комплектующие. Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка;
Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей
Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку;
В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.
Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка;
Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей. Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку;
В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.
Также особое внимание рекомендуется уделять пропускной мощности самих элементов – строго не допускается использовать предохранители, ориентированные на большую или меньшую мощность. Использование несовместимых предохранителей или замена плавких вставок на защитные элементы и наоборот может нарушить защищенность электрооборудования авто, что приведет к дорогостоящему ремонту в случае скачка напряжения или короткого замыкания
Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.
При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.
На схеме ниже показано как найти блок с предохранителями.
Сразу под ветровым стеклом блок с предохранителями
Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.
Как открыть блок предохранителей
Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.
Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя
Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.
Извлечение предохранителя из блока
На фото ниже показан внешний вид блока без крышки.
Блок с предохранителями вид сверху
Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.
Предохранитель задних противотуманных фонарей
Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
Снятие и замена воздушного фильтра Лада Гранта своими руками
Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле, клапан и включение очистителей фар |
| F7 | 30 | Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр |
| F3 | 10 | Освещение салона автомобиля, свет задних фонарей |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя |
| F5 | 20 | Клаксон |
| F11 | 7,5 | Габаритный свет заднего правого фонаря |
| F2 | 10 | Аварийная сигнализация |
| F4 | 10 | Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Сила тока и влияние ее на работу предохранителя
В случаях, когда сила тока имеет действующее значение, превышающее допустимое, то предохранитель срабатывает стопроцентно.
А в цепь каждого отдельно взятого оборудования устанавливается персональный предохранитель, имеющий соответствующий номинал.
Когда в электрическую цепь устанавливается вставка плавкая, рассчитанная на меньшую силу тока, то она способна сработать и при пониженном значении силы тока.
Конечно, такой предохранитель может обеспечить защиту другим устройствам, вот только менять его нужно будет почаще.
А когда устанавливается вставка плавкая, рассчитанная на более высокую силу тока, никто не даст гарантии, что проходящий по цепи ток, может быть выше, чем допускается для устройств.
Значит, эти устройства просто перегорят, а предохранитель не выполнит свою задачу.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Блоки реле и предохранители в салоне BMW E39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |

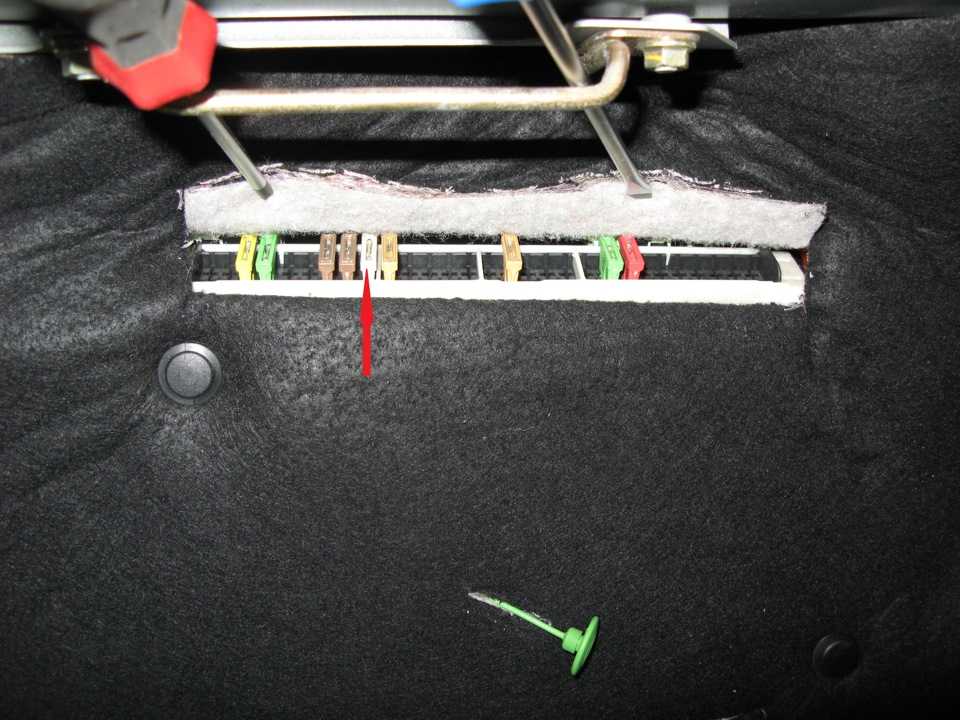

Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей фасция 1 (F13) с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Предохранители бмв е65 (е66) на русском со схемами и таблицами с расшифровкой
Четвертое поколение 7 серии BMW выпускалось в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах под маркировкой кузова E65. E66 — обозначалась более удлиненная версия автомобиля, а е67 — бронированы версии. За это время автомобиль прошел один рестайлинг. Мы предлагаем информация о блоках реле и предохранителях бмв е65 и е66 на русском языке с подробны описанием схем.
В данной версии бмв есть два основных блока с предохранителями. Один находится в салоне, другой в багажнике.
Блок предохранителей в салоне bmw e65 / e66
Но находится за бардачком или как его еще называют вещевым ящиком.
Для доступа, отожмите язычок крышки вперед и откиньте крышку. Выглядеть будет примерно так.
В нижней части должна находится спецификация предохранителей с актуальной информацией для вашей модели. Мы же предлагаем только общую информацию. Запасные предохранители и пластмассовый пинцет находятся на монтажном блоке в багажнике.

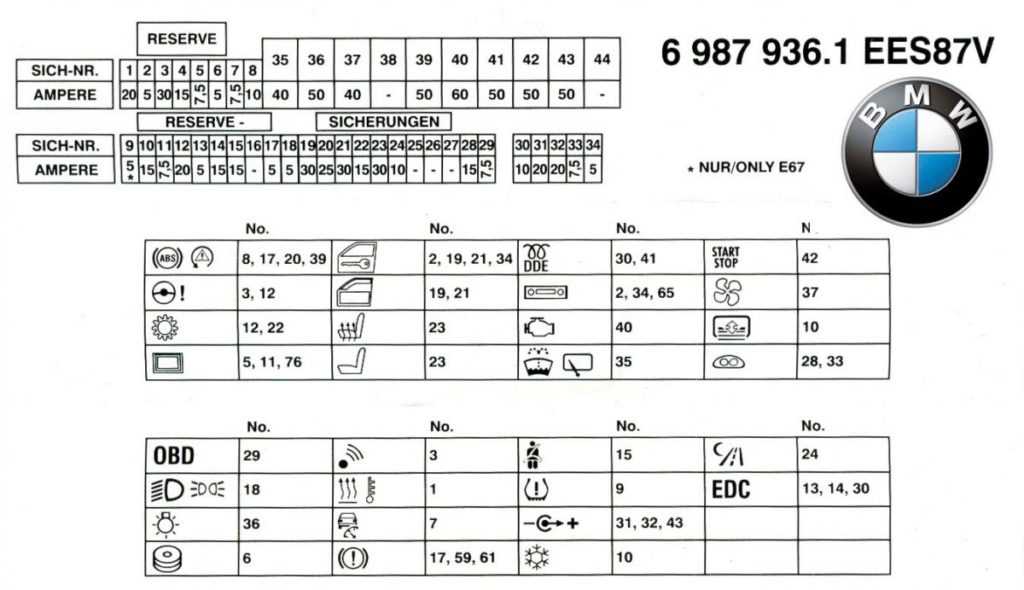

Выглядеть она будет примерно так:
Как видно из схемы, за прикуриватели отвечают 3 предохранителя — 31, 32, 43.
Таблица с описанием схемы на русском
| 1 | (20A) Дополнительный отопитель |
| 2 | (5A) Аудиосистема / Радио |
| 3 | (30A) |
| 4 | — |
5 (7.5A)
6 CD-чейнджер
7 (7,5A) Система поддержания скорости
8 (10A)
9 (5A) Система контроля давления в шинах
10 (15A) Электронный блок управления кондиционером
11 (7,5A)
12 (20A) Блок управления электрооборудованием рулевой колонки
13 —
14 (15A) Система подвески
15 (15A)
16 —
17 (5A)
18 (5А) Блок управления корректором фар
19 (30A) Блок управления электрооборудованием левой задней двери
20 (25A)
21 (30A) Блок управления электрооборудованием левой передней двери
22 (15A)
23 (30A) Электропривод передних сидений
24 (10A) Блок управления системой ночного видения
25 —
26 —
27 —
28 (15A) Блок управления комбинацией приборов
29 (7,5A) Диагностический разъем (DLC)
30 (10A) Свечи накала
31 (20A) Прикуриватель(и)
32 (20A) Разъем(ы) зарядки
33 (7.5A)
34 (5A)
35 (40A) Очиститель лобового стекла
36 (50A)
37 (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя
38 —
39 (50A) Система ABS
40 (60A) Электросистема двигателя
41 (50A)
42 (50A) Блок управления замком зажигания
43 (50A) Прикуриватель
44 (50A)
Блок с предохранителями в багажнике бмв е66 / е65
Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.
Таблица с описанием на русском
| 51 | (15A) Реле обогревателя лобового стекла |
| 52 | (15A) Холодильник |
| 53 | (5A) |
| 54 | (5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя |
| 55 | (30A) Блок управления подогревом заднего сиденья |
| 56 | (30A) Электропривод передних сидений |
| 57 | (15A) |
| 58 | (30A) Блок управления электрооборудованием правой передней двери |
| 59 | (5A) Блок управления стояночным тормозом |
| 60 | (30A) Блок управления электрооборудованием правой задней двери |
| 61 | (30A) Блок управления стояночным тормозом |
| 62 | (30A) Компрессор системы активной подвески |
| 63 | (20A) Блок управления электроприводом люка |
| 64 | — |
| 65 | (30A) Радио |
| 66 | (20A) Разъем электрооборудования прицепа |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | (5A) |
| 72 | (7,5) Блок управления подвеской |
| 73 | (15A) Топливный насос |
| 74 | — |
| 75 | (30A) Подогрев сидений |
| 76 | (10A) Навигационная система /ДВД |
| 77 | (5A) Кондиционирование сидений |
| 78 | (30A) Подогрев сидений |
| 79 | (10A) Телефон |
| 80 | — |
| 81 | (50A) Блок управления приводом открывания/закрывания крышки багажника |
| 82 | — |
| 83 | (40A) |
| 84 |
Дополнительная информация
Если у вас остались вопросы, посмотрите данное видео. Тут наглядно можете посмотреть как получить доступ к блоку с предохранителями в bmw e66.
Хотите больше информации про автомобиль бмв е65/е66, скачайте бесплатно полное руководство по эксплуатации на русском языке.
14.1.3. Предохранители
На рассматриваемых автомобилях часть предохранителей помещается в монтажном блоке, расположенном в двигательном отсеке.
А часть – в багажном отделении за правой боковой панелью отделки.
Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров.
В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и, при необходимости, легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Включите зажигание и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.
При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный элемент соответствовал по типу вышедшему из строя. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока, предохранителем с не соответствующими параметрами чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя обычно обозначены на его пластмассовом корпусе, кроме того, дополнительно используется цветовая идентификация (см. Спецификации в Главе Бортовое электрооборудование).
Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, — прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции. Запасные предохранители обычно помещаются в свободных колодках монтажного блока.
| предыдущая страница14.1.2. Диагностика неисправностей бортового электрооборудования | следующая страница 14.1.4. Реле |
