Схемы предохранителей chery tiggo 3

Где стоят предохранители на Чери Тигго Т11

Первые автомобили Chery Tiggo появились в Китае в виде копии Toyota RAV4 на агрегатах Mitsubishi.

Их выпускали в КНР, Индонезии, Египте, Уругвае под разными названиями:

• Ruihu;
• J11;
• Speranza Tiggo.

Семейство T11 начали производить в 2005 г. После рестайлинга 2010 г. изменилась гамма моторов. В России их производили на заводе «Автотор» и в Таганроге на ТагАЗе как Vortex Tingo.

В 2018 г. на смену модели пришла новая генерация Чери Тигго 3. Всего на Т11 установлено 4 модуля с плавкими вставками.

В салоне авто

В салоне Чери Тигго Т11 предохранители и реле находятся в 2 местах.

Потребуется:

1. Подойти к автомобилю со стороны водительского сиденья.
2. Открыть дверь.
3. Посмотреть на рулевое колесо.
4. Найти рядом с ним клавиши переключения света.
5. Потянуть за углубление под ними.
6. Ослабить фиксаторы.
7. Вытащить лючок.

Поиск малого модуля, или блока комфорта, заключаются в следующем:

1. Открыть дверь со стороны переднего пассажира.
2. Найти бардачок.
3. Снять крышку с модуля под ним.

Блок с водительской стороны под крышкой.

Для замены плавких вставок нужно выполнить такие шаги:

1. Установить автомобиль на ровной поверхности.
2. Включить стояночный тормоз.
3. Заглушить мотор.
4. Отключить электронику и электрооборудование.
5. Повернуть ключ в замке зажигания в положение LOCK.
6. Снять клеммы с аккумулятора.
7. Открыть доступ к плате с перемычками.
8. Найти по схеме или визуально сгоревшую вставку.
9. Вытащить ее из гнезда щипцами.
10. Поставить новый элемент такого же номинала.
11. Проверить работоспособность приборов.

До замены нужно установить причину перегорания перемычки и устранить ее. В ином случае новая вставка придет в негодность при включении зажигания.

Нельзя закорачивать контакты на схеме проволокой, монетами, гвоздями и иными металлическими предметами. Запрещено устанавливать детали, рассчитанные на другой номинальный ток.

В моторном отсеке

Открыть основную плату с предохранителями в моторном отсеке можно так:

1. Поднять капот.
2. Закрепить его.
3. Найти кожух воздухозаборника рядом с лобовым стеклом.
4. Отвернуть 5 винтов.
5. Надавить жалом отвертки на середину фиксирующих шпилек.
6. Вытащить их.
7. Снять резиновую уплотнительную ленту с воздухоприемника.
8. Отжать замок.
9. Снять крышку с платы.

Силовые предохранители нужно искать так:

1. Подойти к моторному отсеку к месту расположения аккумуляторной батареи.
2. Снять с нее кожух.
3. Отвернуть положительную клемму с проводом.
4. Отстегнуть защелку со второго кожуха.
5. Осмотреть модуль с перемычками.

Правила и порядок замены вставок такие же как при ремонтных работах на платах в салоне.

Предохранители Киа Соренто 2 до рестайлинга (2009-2012)

Модификации Kia Sorento II до обновления, также оснащены двумя предохранительными блоками. Первый расположен под капотом, а второй внутри кроссовера.

Схема в салоне

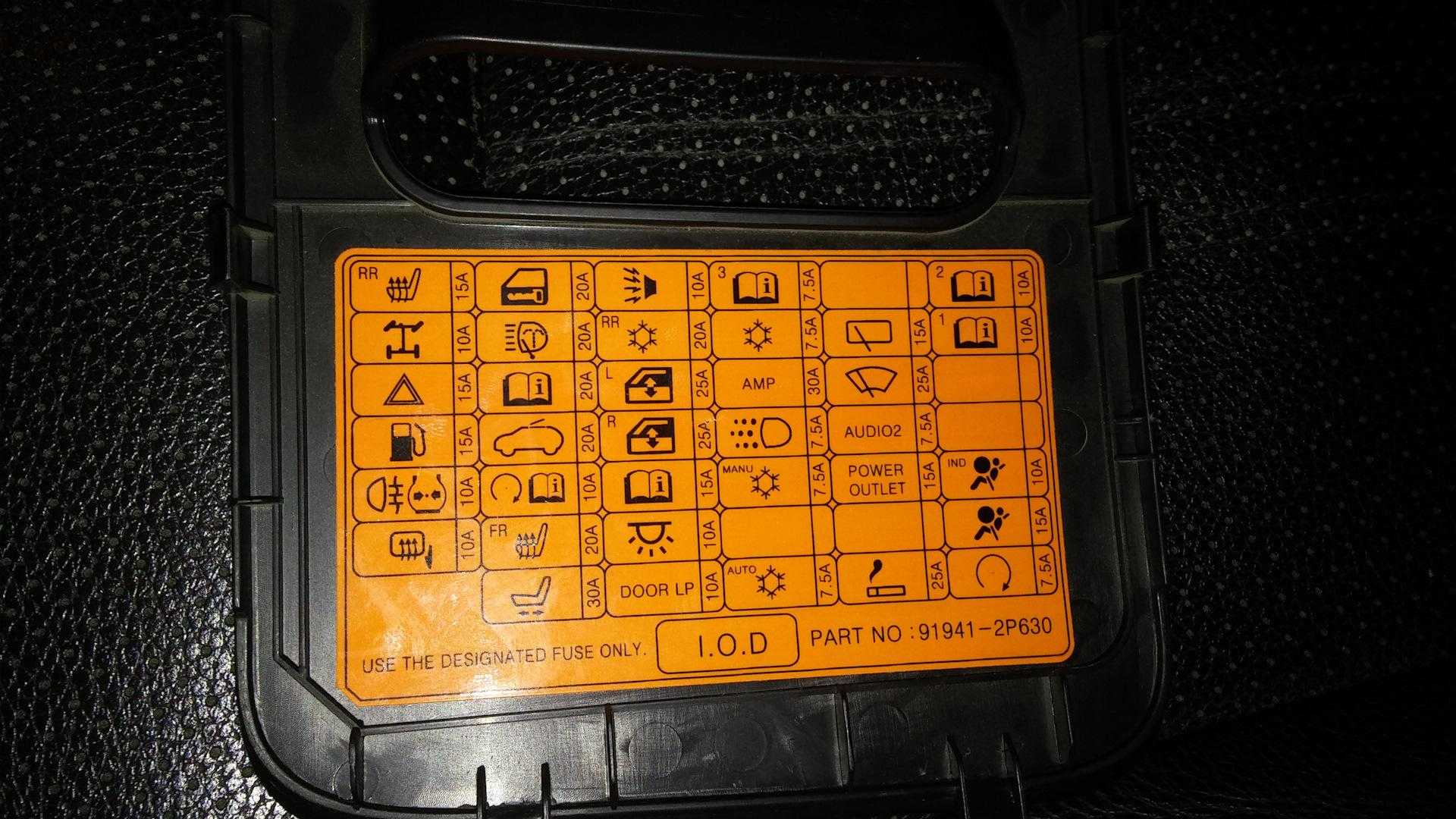

В моделях Kia Sorento 2 до рестайлинга салонный блок предохранителей расположен в нижней части торпеды слева от рулевого колеса.

Схема состоит из следующих защитных элементов:

Наиболее используемыми предохранителя в салоне Киа Соренто XM являются на десять и пятнадцать ампер. К первым относятся элементы под номерами 3, 5, 10, 21, 22, 26, 27, 29, 33, а ко вторым 1, 9, 11, 16, 23, 25, 30.

Блок в моторном отсеке

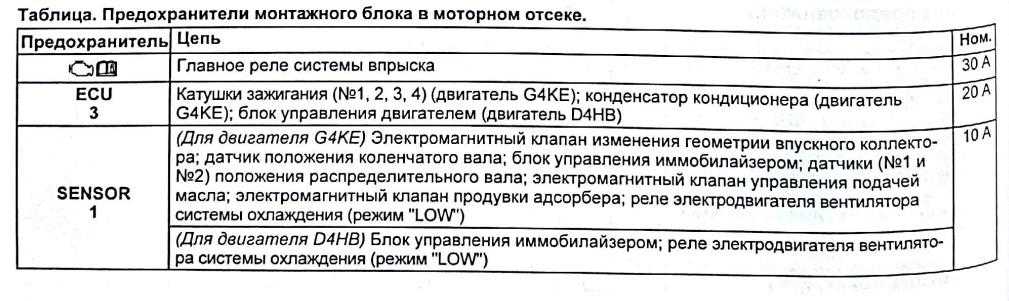

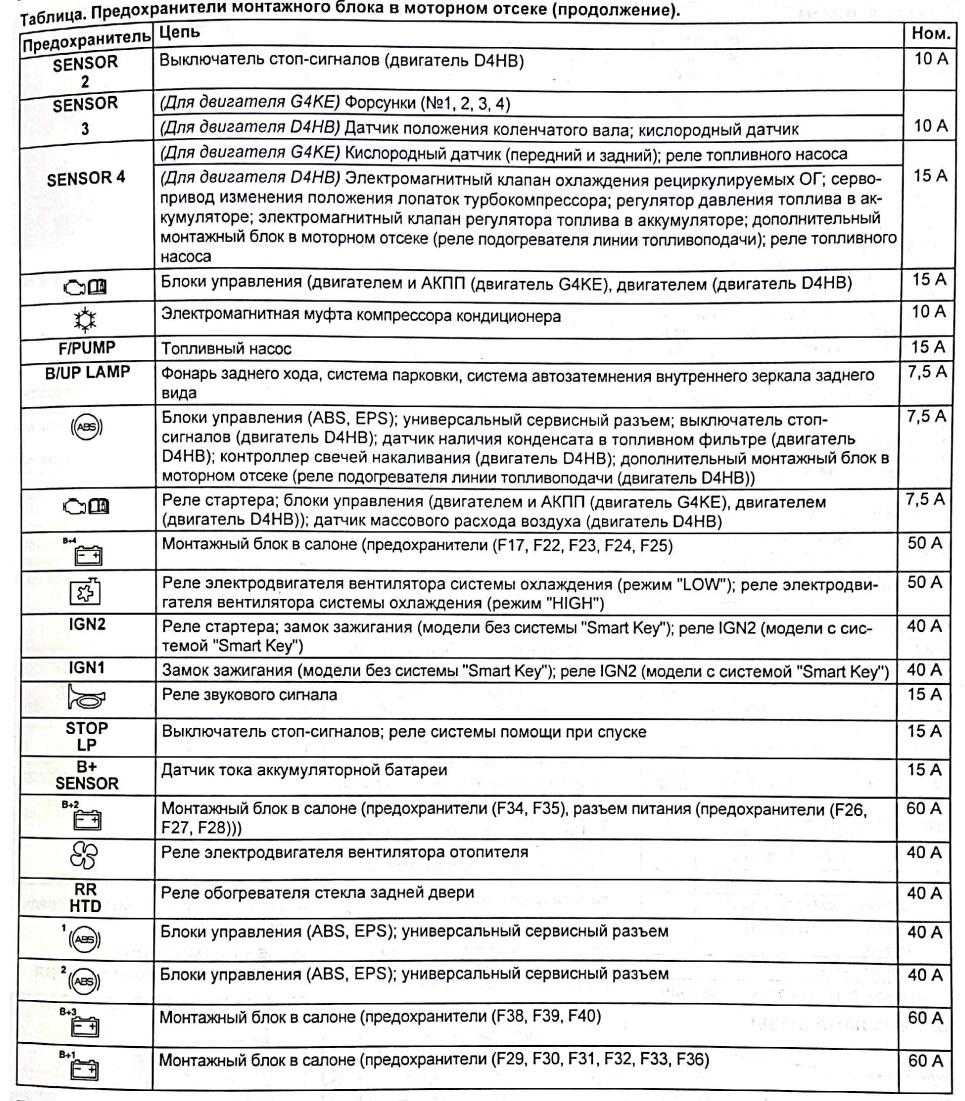

Блок предохранителей Киа Соренто 2 поколения до обновления установлен в моторном отсеке у левого крыла. Схема состоит из следующих защитных элементов:

В зависимости от конкретного двигателя установленного на Kia Sorento XM, схема зон защит плавких вставок может незначительно отличаться. На дизельных Киа Соренто 2 поколения в моторном отсеке дополнительно установлен блок реле:

• GLOW PLUG – свечи для предстартового прогрева;
• HEATER 1, 2, 3 – PTC 1, 2, 3;
• FUEL FILTER HEATER – обогрева топливного фильтрующего элемента.

Он находится под панелью со стороны водителя за защитной крышкой.

За прикуриватель отвечает предохранитель обозначенный как CIGAR (FRT) на 15А.

Отдельно под панелью может крепится реле сигнала, указателей поворота и д. р.

Блоки предохранителей Kia Sorento 2 после рестайлинга (XM FL)

Обновленная версия Киа Соренто второго поколения оснащена двумя блоками предохранителей.

Один расположен в моторном отсеке, а второй в салоне.

Расшифровка схемы плавких вставок под капотом

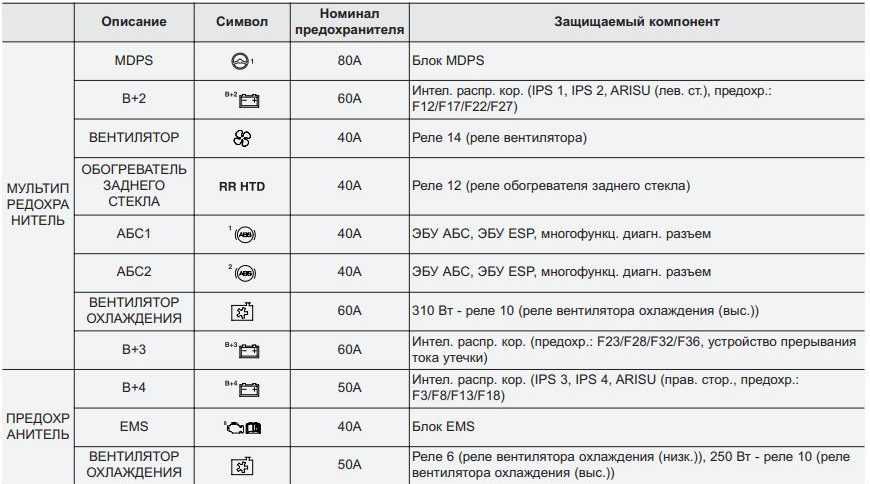

В моторном отсеке Kia Sorento XM FL смонтирован блок предохранителей со стороны левого крыла. Он закрыт защитной крышкой.

Схема состоит из следующих элементов:

• E01 – стартера;
• E02 A – пускового устройства на комплектациях Киа Соренто 2 поколения без электронного ключа и иммобилайзера;
• E02 B – вспомогательного оборудования, ACC;
• E03, E12 – подогревательного комплекса лобового и заднего стекла Kia Sorento II соответственно;
• E04 – омывающей системы передней оптики;
• E05 – пониженной скорости дворников ветрового стекла;
• E06, E11 – первой и второй скорости охлаждающего вентилятора радиатора;
• E07 – звукового оповещения сигнализации;
• E08 – правой блок-фары;
• E09, E10 – системы зажигания 1,2;
• E13 – звукового сигнала;
• E14 – вентилятора.

Для реле Киа Соренто 2 поколения E11 используется устройство типа ISO MINI, а для остальных – ISO MICRO.

• MDPS – блочок MDPS (80А);
• B+2 – цепи питания плавких вставок F12, 17, 22, 27 и распределительная коробка ARISU, IPS 1, 2 (60А);
• B+3 – цепи питания плавких вставок F23, 28, 32, 36 (60А);
• ВЕНТИЛЯТОР – предохранитель E14 (40А);
• ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА – плавкая вставка E12 (40А);
• АБС 1, 2, 3 – разъем Kia Sorento для подключения диагностического оборудования, управляющая программа ABS, ESP (40/40/7,5А);
• ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ – предохранитель E10 (60А).

На Киа Соренто 2 поколения рестайлингой версии с дизельным мотором под капотом установлен дополнительный монтажный блок.

В него входят следующие реле с микро разъемом:

• 1 – подогрев фильтрующего топливного элемента Kia Sorento II;
• 2, 3, 4 – отопителя с ПТК 1, 2, 3.

Также в блоке установлены следующие предохранители:

• 1 – подогрева фильтрующего топливного элемента (30А);
• 2, 3, 4 – отопителя с ПТК 1, 2, 3 (50А);
• 5 – свечи зажигания (80А).

Регламент технического обслуживания Kia Sorento 2 поколения с артикулами запчастей найдете по ссылке.

Предохранители в салоне

Салонный блок предохранителей Киа Соренто XM FL смонтирован слева от водительского кресла в нише центральной консоли. Блочок закрыт декоративной крышкой.

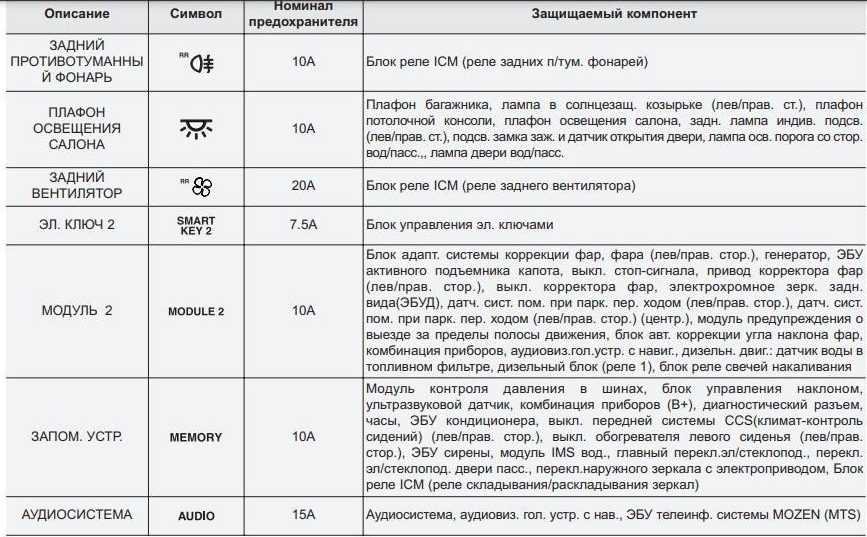

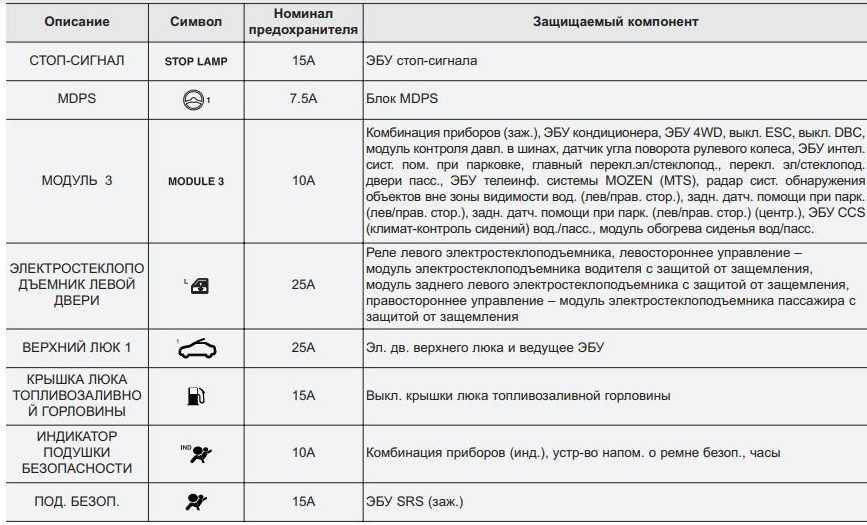

Схема состоит из следующих предохранителей:

Защитные элементы без указания номинального тока рассчитаны на десять ампер.

Также в салонном монтажном блоке рестайлингового Киа Соренто второго поколения расположен мультипредохранитель. При его перегорании потребуется выполнить следующие действия:

• Обесточить бортовую электрическую сеть Kia Sorento II посредством отсоединения минусовой клеммы от АКБ;
• Выкрутить фиксирующие болты;
• Извлечь вышедший из строя элемент, и установить новый, используя аналогичный номинальный ток.

Замена

Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены

Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля

К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:

1. Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
2. Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
3. Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.

Последовательность действий по замене предохранителя в блоке представлена ниже:

1. В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
2. Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
3. После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
4. Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
5. В конце работы обратно монтируется крышка и включается зажигание.

Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.

Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с левой стороны, в подкапотном пространстве — рядом с аккумуляторной батареей и на брызговиках двигателя.

Большинство предохранителей установлено монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1.

Таблица 10.1. Назначение предохранителей и реле, установленных в монтажном блоке в салоне

Номер предохранителя/реле	Сила тока, А	Назначение предохранителя/реле
F1	10	Подсветка номерного знака
F2	20	Обогрев заднего стекла
F3	30	Электровентилятор отопителя
F4	10	Не используется
F5	20	Не используется
F6	30	Электростеклоподъемники, центральный замок
F7	10	Подсветка комбинации приборов
F8	10	Фонари заднего хода, датчик скорости
F9	15	Привод люка
F10	20	Выключатель ближнего/дальнего света
F11	15	Очиститель ветрового стекла
F12	10	Не используется
F13	15	Противотуманные фары и фонари
F14	30	Термовыключатель
F15	10	Указатели поворотов
F16	20	Привод зеркал заднего вида
F17	15	Муфта привода компрессора кондиционера
F18	15	Плафон освещения салона, освещение вещевого ящика, аудиосистема
F19	10	Комбинация приборов
F20	15	Не используется
F21	15	Звуковой сигнал
F22	10	Стоп-сигналы
F23	15	Прикуриватель
F24	10	Аварийная сигнализация
F25	30	ABS
F26	30	ABS
R1	—	Реле стеклоочистителя ветрового стекла
R2	—	Реле аварийной сигнализации

Таблица 10.2. Назначение предохранителей и реле, установленных в подкапотном пространстве на правом брызговике

Таблица 10.3. Назначение предохранителей и реле, установленных в подкапотном пространстве на левом брызговике

Таблица 10.4. Назначение силовых предохранителей

Общие рекомендации по предохранителям chery Tiggo 7

Если вы эксплуатируете автомобиль постоянно, скачайте и распечатайте схему расположения предохранителей вашей марки авто, храните эту схему в бардачке.

В некоторых автомобилях (практически на всех корейских и японских) на крышке блока предохранителей есть расшифровка предохранителей. В немецких и французских автомобилях перечень предохранителей может быть нанесен на иностранном языке, который вы не знаете. В этом случае заранее переведите и распечатайте такую расшифровку, которая вас может выручить.

Посмотрите, какие типы предохранителей установлены в вашем автомобиле. Приобретите соответствующие наборы предохранителей, они наверняка когда-нибудь вам пригодятся.

Проверьте наличие пластмассового пинцета в блоках предохранителей. Если его нет, доукомплектуйте ремнабор автомобиля. Очень хорошо для этой цели подходят специальные медицинские зажимы

Блоки предохранителей и реле на Chery Tiggo T11 и схема на русском

На крышках панелей с предохранителями имеется схема расположения, обозначения и распиновка контактов.

Блок под капотом QC

Здесь находятся вставки для нескольких электроприборов:

• ламп ближнего и дальнего света;
• бензонасоса;
• контроллера АБС;
• стоп-сигналов;
• электровентилятора салона;
• датчика кислорода;
• обмотки и контактов стартера;
• компрессора кондиционера;
• правого и левого габаритных огней и т.д.

Обозначения на русском языке можно посмотреть на рисунке:

Блок под бардачком YB

Под полкой для перчаток находятся предохранители для такого оборудования:

• прикуривателя;
• топливных форсунок;
• подушек безопасности;
• обогрева зеркал;
• магнитолы;
• звукового сигнала;
• переднего и заднего стеклоочистителей;
• мотора люка в крыше;
• обогрева сидений;
• электронного блока управления двигателем;
• сигнализации;
• розетки в багажном отделении и т.д.

На рисунке можно посмотреть полный список реле и вставок платы YB:

Блок комфорта ISU

Эта панель отвечает за несколько систем автомобиля:

• замков и датчиков открытого положения дверей или капота;
• рециркуляции воздуха;
• освещения;
• сигнализации;
• сигнала открытой двери;
• обогрева заднего стекла и зеркал и пр.

Расположение блока комфорта ISU.

Силовые предохранители на клемме аккумулятора

Здесь находятся вставки:

• питания антиблокировочной системы;
• передних отсеков электрораспределительных блоков клемм B и C;
• подачи питания на приборную панель.

Блок силовых предохранителей.

Блок под капотом

Под капотом на плате с предохранителями находится несколько реле:

• повышения скорости вращения вентиляторов радиатора;
• топливного насоса;
• передних и задних противотуманных фар;
• ближнего и дальнего света и др.

Подробное описание элементов приведено в таблице:

Расшифровка реле под капотом.

Описание блока под капотом (qc)

До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra

Предохранители:1-Ближний свет (левая лампа) 2-Ближний свет (правая лампа) 3-Бензонасос (контакты реле) 4-Дальний свет (левая лампа) 5-Мотор вентилятора салона 6-Дальний свет (правая лампа)

7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10— 11-запасной 12-Стартер (контакты реле)

13-Блок сигнализации и управления замками дверей. 14-Лампа заднего хода 15-Модуль зажигания 16-Генератор (обмотка возбуждения) 17-Габаритные огни правая сторона 18-Передние противотуманки 19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)

20-Габаритные огни левая сторона 21-Задние противотуманки 22-резерв 23-Стоп сигналы 24-Реле стартера (обмотка) 25-Компрессор кондиционера 26-АБС контроллер 27-Блок управления двигателем (контакты 17,18)

Реле:К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманок К10 Реле задних противотуманок К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв

Как проверить предохранитель на исправность chery Tiggo 7

Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.

Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.

Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.

Расчет его номинала при установке дополнительного оборудования chery Tiggo 7

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Блок под капотом

Под капотом главный блок с предохранителями и реле расположен с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Фото пример

Пример схемы с крышки блока

Схема

Обозначение

EF01	20A Обогрев / подогрев сидений (SEAT HEAT)
EF02	15A Электронный замок рулевой колонки (ESCL)
EF03	10A Дальний свет – левая фара, питание (L HIGH BEAM)
EF04	10A Дальний свет – правая фара, питание (R HIGH BEAM)
EF05	15A Питание зажигания IGN1 (IGN POWER)
EF06	7,5A Система динамической стабилизации и тормозная система АБС (ESP/ABS)
EF07	7,5A ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW)
EF08	10A Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar)
EF09	7,5A Обмотка возбуждения генератора (ALT EXC)
EF10	25A Блок комфорта BCM – питание 5 (BCM POWER5)
EF11	25A Блок комфорта BCM – питание 6 (BCM POWER6)
EF12	20A На Реле 16 – реле вакуумного насоса (VACUUM PUMP)
EF13	15A Нагрев датчиков кислорода, переднего и заднего (O2 SNSR)
EF14	15A Катушка зажигания (IGN COIL)
EF15	15A Предохранитель блока памяти (Memory Fuse)
EF16	25A Блок комфорта BCM – питание 4 (Power4)
EF17	30A Люк в крыше (SUNROOF)
EF18	25A BCM – питание 5 (Power5)
EF19	10A На реле 10 – реле управления коробкой передач, блок TCU (TCU)
EF20	15A Противотуманные фары (птф), реле 17 (FOG Lamp)
EF21	20A Блок комфорта BCM – питание 3 (Power3)
EF22	10A На Реле 11- звукового сигнала, Реле 04 – ближнего света, Реле 02 – дальнего света, Реле 05 – система управления двигателем EMS (COIL)
EF23	25A блок комфорта BCM – питание 6 (Power6)
EF24	10A Стоп-сигналы
EF25	15A Сигнал (гудок, клаксон) (HORN)
EF26	7,5/10A Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU)
EF27	Очистель стела (Wiper)
EF28	10A Фонари заднего хода, реле 07 (REVERSE)
EF29	30A Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 – высокой скорости стеклоочистителя) (WIPER)
EF30	10A Муфта компрессора кондиционера, реле 12 (AC Clutch)
EF31	15A Бензонасос (топливный насос) (FUEL PUMP)
EF32	Резервное место под предохранитель
EF33	15A Ближний свет – левая фара (L LOW BEAM)
EF34	15A Ближний свет – правая фара (R LOW BEAM)
EF35	15A Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE)
EF36	10A Адаптивная система управления коробкой передач (некоторые модели) (AGS)
EF37	7,5/10A ЭБУ – электронный блок управления двигателем (ECU)
EF38	15A Форсунки цилиндра 1, 2, 3, 4 (INJECTOR)
EF39	Пусто
EF40	7,5A Вентилятор печкии кондиционера, реле 15 (BLOWER RLY Coil)
SB01	25/40A Система динамической стабилизации и тормозная система АБС (ESP/ABS)
SB02	30A Блок комфорта BCM – питание 2 (BCM Power2)
SB03	30A Роботизированная коробка передач (DCT)
SB04	30A Блок комфорта BCM – питание 1 (BCM Power1)
SB05	50A Подогрев лобового / ветрового стекла (Windshield Heat2)
SB06	30A Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER)
SB07	30A Стартер (START)
SB08	40A Система динамической стабилизации и тормозная система АБС (ESP/ABS)
SB09	30A Аксессуары (ACC)
Реле
ERLY 01	Аксессуары (ACC)
ERLY 02	Реле дальнего света фар (HIGH BEAM)
ERLY 03	Зажигание (IGN)
ERLY 04	Реле ближнего света фар (LOW BEAM)
ERLY 05	Cистема управления двигателем (EMS)
ERLY 06	Вакуумный насос (VACUUM PUMP)
ERLY 07	Фонари заднего хода (REVERSE LAMP)
ERLY 08	Низкая скорость дворников (стеклоочистителя) (WIPER LOW)
ERLY 09	Высокая скорости дворников (стеклоочистителя) (WIPER HIGH)
ERLY 10	Реле блока управления коробкой передач (TCU)
ERLY 11	Сигнал (гудок, клаксон) (HORN)
ERLY 12	Электромагнитная муфта компрессора кондиционера (AC Clutch)
ERLY 13	Реле Бензонасоса (топливного насоса) (FUEL PUMP)
ERLY 14	Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH)
ERLY 15	Вентилятор печки / отопителя (BLOWER)
ERLY 16	Стартер (START)
ERLY 17	Противотуманные фары (птф) (FOG Lamp)
ERLY 18	Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW)

Схема

Расшифровка

1. 150А – Генератор
2. 40А – Низкая скорость вентилятора радиатора (системы охлаждения двигателя)
3. 50А – Высокая скорость вентилятора радиатора (системы охлаждения двигателя)
4. 80А – Электрический усилитель руля ЭУР (EPS)
5. 60А – Блок предохранителей в салоне

Нашли ошибку или есть что добавить – пишите в комментарии.

Блок предохранителей и реле в передней панели

Схема расположения

Описание блока плавких предохранителей в панели управления

№ п.п.	Описание
RF01	Регулятор яркости подсветки панели приборов
RF02	Датчик скорости движения автомобиля (для автомобиля с механической коробкой передач)
RF03	Система ABS
RF04	Панель управления системой кондиционирования воздуха
RF05	Прикуриватель
RF06	Панель приборов
RF07	Аудиосистема
RF08	Диагностический разъем
RF09	Панель приборов
RF10	Очиститель и омыватель заднего стекла
RF11	Очиститель и омыватель ветрового стекла
RF12	Обмотки реле компрессора кондиционера/топливного насоса/фар ближнего света/фар дальнего света
RF13	Система подушек безопасности (SRS)
RF14	Аудиосистема
RF15	Переключатель регулировки положения наружных зеркал заднего вида
RF16	Обогрев сидений (для некоторых вариантов исполнения автомобиля)
RF17	Блок управления коробкой передач (TCU)/ECM/система иммобилайзера
RF18	BCM
RF19	Реле компрессора системы кондиционирования воздуха
RF20	Вентиляционный люк (для некоторых вариантов исполнения автомобиля)
RF21	Датчик напоминания о ключе, оставленном в замке зажигания
RF22	Резервный
RF23	Датчики вентиляционного люка (для некоторых вариантов исполнения автомобиля)
RF24	Реле звукового сигнала
RF25	Панель управления системой кондиционирования воздуха
RF26	Система иммобилайзера
RF27	Обогреватель наружных зеркал заднего вида (для некоторых вариантов исполнения автомобиля)
RF28	Замок зажигания AM2
RF29	Замок зажигания AM1
RF30	Электрическая розетка

Описание предохранителей

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
РП 1	Подсветка
РП 2	Освещение салона
РП 3	Реле омывателя лобового стекла
РП 4	Резервация
РП 5	Резервация
РП 6	Электронный блок управления силовым агрегатом
РП 7	Резервация
РП 8	Резервация
РП 9	Резервация
РП 10	Стоп сигналы
РП 11	Головной свет
РП 12	Дроссельная заслонка
РП 13	Стеклоподъемники
РП 14	Противотуманные фары задние
РП 15	Зажигание
РП 16	Топливная аппаратура
РП 17	Электрическое оборудование
РП 18	Резервация
РП 19	Контактная плата задних фонарей, стоп сигналов
РП 20	Блок цифровых датчиков

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно
F (Ф-43) / 20	Дополнительно
F (Ф-44) / 20	Дополнительно
F (Ф-45) / 20	Дополнительно
F (Ф-46) / 20	Дополнительно

Цена монтажного блока с предохранителями (оригинал) на автомобиль Чери Тигго от 4500 рублей, аналоги от 3900 рублей, реле – прерыватели от 500 рублей / шт.

Замена предохранителей

• Набор реле – прерывателей, предохранителей ножевого типа;
• Пластиковый пинцет для извлечения модулей;
• Отвертка, вороток, головка на «10»;
• Дополнительный источник освещения по мере необходимости.

• Глушим двигатель, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от рулевого колеса, под пластиковой крышкой расположен монтажный блок с предохранителями;
• Отщелкиваем крышку, по порядковому номеру находим необходимый модуль;
• Пинцетом извлекаем его, на штатное место вставляем новый предохранитель;
• Закрываем крышку, проверяем исправность оборудования.

Для замены монтажного блока в сборе нужно отвинтить два болта (на «10»), отсоединить колодки с проводами, после чего извлечь плату. Проводим профилактику, дефектовку, устанавливаем новый монтажный блок на штатное место.

Замена реле – прерывателей в моторном отсеке Чери Тигго:

• Открываем капот, глушим двигатель, фиксируем задний ряд колес колодками;
• Снимаем силовые клеммы с аккумуляторной батареи;
• Справа за АКБ предустановлен монтажный блок с реле – прерывателями. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.

Реле – коммутаторы имеют длительный срок службы, поэтому подлежат замене крайне редко. В основном, после ДТП, аварий, столкновения или механическом повреждении.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов 65 – 75 тыс. км.

Источник
