Предохранители kia sorento 2

Зачем заменять предохранитель автомагнитолы на Киа Соренто?

Итак, начнем наш контент о местонахождении предохранителя автомагнитолы вашего Kia Sorento интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены

Важно знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Kia Sorento. Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите замените предохранитель автомагнитолы Kia Sorento, когда он перестанет работать без видимых объяснений . Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем.

Предохранители Киа Соренто 1 и реле с обозначением и схемами блоков

Внедорожник Kia Sorento 1 го поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. За это время Соренто 1 прошла рестайлинг. В данной публикации Вы найдёте описание предохранителей и реле Киа Соренто 1 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Блок в салоне

Он находится под панелью со стороны водителя за защитной крышкой.

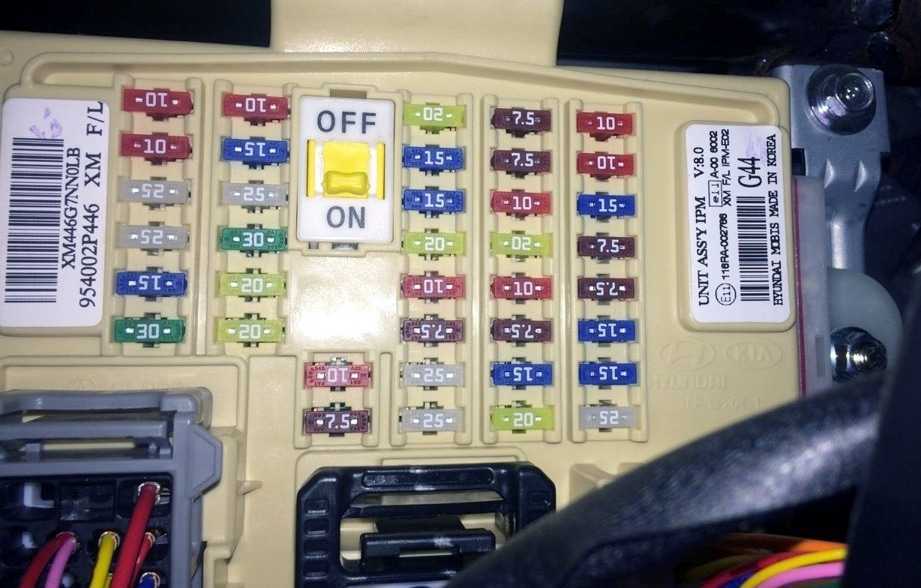

Фото — пример

Схема Вариант 1

Схема Вариант 2

Описание

W/SHD	15А Реле переднего обогревателя
S/ROOF	20А Блок люка
START	10А Переключатель передаточного диапазона (лишь АД), реле стартера
HAZARD	15А Лампа аварийной сигнализации
P/SCK (CTR)	15А Центральная розетка тока
CIGAR (FRT)	15А Предохранитель
DRJOBD -II	10А Контрольный соединитель OBD-II, Освещение дневною режима эксплуатации
WIPER FRT	20А Передний стекло очиститель, реле переднего стекло обогревателя, реле топливного фильтра, блок люка
P/SCK FRT.RR	30A Передняя и задняя розетка тока
WIPER (RR)	10А Включатель стекло очистителя и стекло омывателя заднего окна, блок заднего стекло очистителя
ACC	10А Реле прикуривателя, реле штепсельной розетки
RELAY COIL	10А Стекло обогреватель, реле вентилятора охлаждения, реле кондиционера воздуха, передняя фара
TCCS	20А Блок управления раздаточной коробкой
FOG (RR)	15А Задний противотуманные фонарь (при наличии)
O/S MIRROR	10А Электро зеркала, блок управления складным внешним зеркалом задней обзорности
ROOM LAMP	10А Внутренняя подсветка грузового отсека, подвесной кронштейн, центральный свет, плафоны, автоматически включающийся при открывании дверцы, подсветка светозащитного козырька
S/ WARMER	20А Обогрев передних сидений
PREMIUM AUDIO	30А Аудио устройство
STOP LAMP	20А Переключатель стояночного освещения
TURN LAMP	10А Сигналы поворота, задний блок управления фарами
A/BAG	10А Блок управления подушками безопасности
METER	10А Приборы, фонарик заднего хода, блок управления воздушным кондиционером сенсор AQS, переключатель передаточного диапазона (лишь  A/T), блок управления ЕСАТ (лишь A/T)
TRAILER	15А Прицеп
ENGINE	10А Блок регулирования двигателя, сенсор скорости, блок управления раздаточной коробкой

Отдельно под панелью может крепится реле сигнала, указателей поворота и д. р.

В моторном отсеке расположены два блока с предохранителями и реле.

Основной блок

Фото — пример

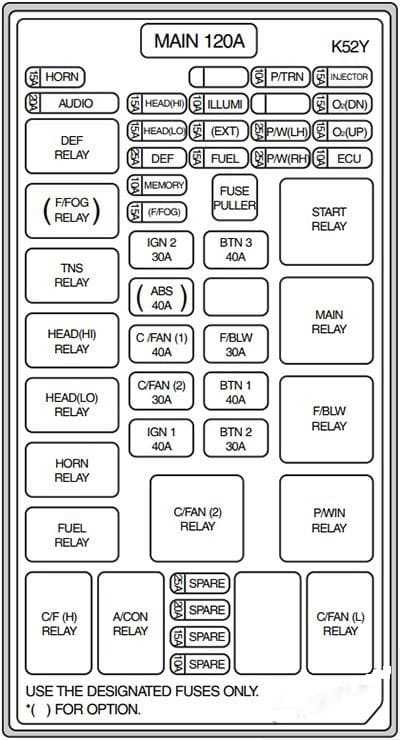

Схема (бензиновый двигатель)

Схема (дизельный двигатель)

Назначение предохранителей

FUEL	15А Реле топливного насоса
HORN	15А Реле сигнала
HEAD (HI)	15А Лобовая фара, кластер
HEAD (LO)	15А Лобовая фара
H/LP WASH	20А Омыватель головной лампы
H/BURN	20А Топливный обогреватель кабины
ECU	10А ЭБУ двигателя и АКПП, система управления электро вентиляторами
02 (DN)	15А Задний датчик кислорода
02 (UP)	15А Передний датчик кислорода
P/TRN	10А Главное реле, генератор
P/W (LH)	25А Электро управление левыми окнами
P/W (RH)	25А Электро управление правыми окнами
DEF	25А Реле обогревателя
MAIN	120А Генератор
IGN1	40А Ключ зажигания
IGN2	30А Реле стартера, Ключ зажигания
ABS	40А Устройство управления ABS
F/BLW	30А Реле переднего вентилятора
F/FOG	15А Реле передней противотуманной фары
EXT	15А ДХО, подсветка номера, габаритные огни, указатели поворота

Обозначение реле

INJECTOR	15А Блок регулирования двигателя, соленоидный клапан EGR (при наличии), реле обогревателя
BTN1	40А предохранитель ROOM 10А, предохранитель TCCS 20А, предохранитель STOP 15А, штепсельная розетка
BTN2	20А Задний противотуманные фонарь,  Регулировка сиденья водителя с помощью электропривода, обогрев переднего сидения
BTN3	40А W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, предохранитель водительского сидения
CD/FAN(C/FAN2)	30А Реле кондиционера воздуха, реле вентилятора охлаждения (HI)
MEMORY	10А ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель
AUDIO	20А предохранитель 10А блока памяти, блок управления задним стекло очистителем, звуко воспроизводящая аппаратура
(EXT)	15А Реле противотуманной фары, подсветка опознавательного номера, комбинированный фонарь заднего хода, габаритное освещение
ILLUMI	10А блок DRL, Подсветка, переключатель коробки зажигания, подсветка прикуривателя, аварийный переключатель, часы, кластер, многоцелевой измеритель, переключатель электро управления окнами, переключатель заднего обогревателя, переключатель заднего стекло очистителя и стекло омывателя, звуко воспроизводящая аппаратура

Дополнительный блок

Устанавливается на модели Киа Соренто 1 с дизельным двигателем.

Пример схемы с обратной стороны крышки блока

Есть чем дополнить материал, пишите в комментарии.

Моторного отсека

Назначение предохранителей в моторном отсеке (2021, 2021)

Описание	Рейтинг усилителя	Защищенный компонент
МУЛЬТИ ПРЕДОХРАНИТЕЛИ:
МДПС 1	100А	Блок MDPS (тип стойки)
MDPS2	80А	Блок MDPS (тип столбца)
ВЕНТИЛЯТОР 1	80А	Реле вентилятора охлаждения 1
В 1	60А	IGPM (Предохранитель – S / HEATER (RR). P / SEAT (DRV), P / SEAT (PASS), P / WINDOW (LH))
В 2	60А	IGPM (предохранитель – S / HEATER (FRT), P / WINDOW (RH), FULE LID, AMP 1, AMP 2, MUDULE 7, MODULE 10)
В 3	60А	IGPM (IPS 1, Fuse – Leak Current Autocut Device Fuse – MULTIMEDIA, MEMORY 2). ИНТЕРЬЕРНАЯ ЛАМПА
В 5	50А	IGPM (IPS 0 / IPS 1 / IPS 2 / IPS 3 / IPS 4 / IPS 5 / IPS 6 / IPS 7 / IPS 8, предохранитель – S / ROOF 1)
ПРЕДОХРАНИТЕЛИ:
В 4	40А	IGPM (Предохранитель – ЗАМОК ДВЕРИ, ГРАФИК 8, МОДУЛЬ 9, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, КОНДИЦИОНЕР (ЗАДНИЙ), S / КРЫША 2)
АБС 2	20А	Модуль ESC
АБС 1	40А	Модуль ESC, многоцелевой контрольный разъем
ИНВЕРТОР	30А	Модуль инвертора переменного тока
ЗАДНЯЯ ЗАДНЯЯ ДВЕРЬ	30А	Модуль силовых задних ворот
ТРЕЙЛЕР	30А	Розетка прицепа
ВОЗДУХОДУВКА	40А	Реле вентилятора
AMS	10А	Датчик батареи
TCU 2	15А	TCU
EPB 1	15А	Электронный модуль стояночного тормоза
EPB 2	15А	Электронный модуль стояночного тормоза
4WD	20А	ЭБУ 4WD
ЭБУ 2	15А	PCM
TCU 3	15А	TCU
МДПС 3	7,5 А	Блок MDPS (тип стойки)
TCU 1	10А	Переключатель диапазона трансмиссии
B / UP ЛАМПА	7,5 А	IGPM (ВХОД СИГНАЛА B / UP LAMP)
АБС 3	7,5 А	Модуль управления ESC, разъем универсальной проверки
ЭБУ 1	10А	PCM
IG 2	40А	RLY. 4 (пусковое реле), реле PDM (IG2), выключатель зажигания
РОЗЕТКА 1	20А	Передняя розетка и прикуриватель
ДАТЧИК 6	7,5 А	GCU
РОЗЕТКА 2	20А	Передняя розетка
МОДУЛЬ	7,5 А	Умный радар круиз-контроля
ЭБУ 4	20А	PCM (реле E-CVVT)
Стеклоочиститель 1	25А	Реле низкого давления стеклоочистителя
ДЕЙСЕР	15А	Реле переднего антиобледенителя
ЭБУ 5	20А	PCM (реле E-CVVT)
IG 1	40А	Реле PDM (IG1), реле PDM (ACC), выключатель зажигания
ДАТЧИК 4	10А	Датчик кислорода (вверх / вниз) PCM, датчик кислорода № 1 / № 2 / № 3 / № 4
ДАТЧИК 5	15А	PCM
Стеклоочиститель 2	7,5 А	Сигнал парковки стеклоочистителя
РОЗЕТКА 3	20А	Задняя розетка
ДАТЧИК 1	20А	Катушка зажигания №1 / №2 / №3 / №4 Катушка зажигания №1 / №2 / №3 / №4 / №5 / №6, конденсатор №1 / # 2
ДАТЧИК 3	10А	Реле топливного насоса Реле топливного насоса, PCM
РОЗЕТКА 4	20А	Розетка для багажа
ЗАДНИЙ ОБОГРЕВ	40А	Реле обогрева заднего стекла
ДАТЧИК 2	10А	Соединительный блок E / R (реле охлаждающего вентилятора 1), масляный регулирующий клапан (выпускной), электромагнитный клапан управления продувкой, клапан закрытия адсорбера, электромагнитный клапан регулируемого впуска Соединение E / R Блок (реле вентилятора охлаждения 1), регулируемый впускной электромагнитный клапан №1 / №2, управляющий электромагнитный клапан продувки, масляный регулирующий клапан №1 / №2 / №3 / №4 (впускной / выпускной), PCM, клапан закрытия канистры / CON Реле компрессора
ТОПЛИВНЫЙ НАСОС	20А	Реле топливного насоса
РОГ	15А	Реле звукового сигнала
B / БУДИЛЬНИК	15А	Реле звукового сигнала охранной сигнализации
A / C	10А	Компрессор кондиционера
ЗАПЧАСТЬ 1	15А	Манекен
ДАТЧИК 7	20А	ДАТЧИК NOx
Реле №	Имя реле	Тип
E31	Реле вентилятора	МИКРО
E32	СТАРТ # 2 реле	МИКРО
E33	Реле вентилятора охлаждения №1	МИНИ

Процесс снятия и замены

Необходимые инструменты: гаечный ключ «10» и шлицевая отвертка.

Процесс замены предохранителей в обоих МБ одинаковый:

1. Выключите зажигание и извлеките пинцетом блок предохранителей в моторном отсеке.
2. Откройте крышку замка:
   1. Салон: Возьмитесь пальцами за выемку в крышке и потяните ее на себя и вниз.
   2. Моторный отсек: открыть замок сбоку от левой фары (по ходу движения.
3. Вытащите перегоревший предохранитель пинцетом.
4. Вставьте новый предохранитель или реле.

Для замены предохранителей F1-F8 в моторном отсеке потребуются:

1. Открутите гайку в левой нижней части монтажной коробки гаечным ключом на 10 мм.
2. С помощью отвертки поднимите планку предохранителей и вытащите ее.

Не включается приборка

Отдельные автолюбители сталкиваются с проблемой отказа панели. Поломка усугубляется тем, что через приборку проходят управляющие сигналы и с отказом доски машина может вовсе не запуститься.

Изначально причин поломки устройства может быть несколько.

• Отказ предохранителя. Плавкий элемент защищает агрегат от перенагрузки и скачков напряжения. Если вставка не повреждена следует проводить поиски дальше.
• Попробовать сбросить системную ошибку отсоединив клемму питания от аккумуляторной батареи. Достаточно скинуть провод на 15-20 секунд и вернуть его на место. Эта процедура поможет стереть программные ошибки бортового компьютера. При этом, следует все равно обратиться на СТО – поломка может вернуться снова.
• Потребуется полностью проверить все управляющие и силовые магистрали приборки. Нередко провода перетираются по причине касания к бортовым панелям. Также нередки случаи окисления контактов или их расшатывания. Пользователю следует проверить визуально состояние проводов, почистить и обжать контактные группы. Если все нормально – едем дальше.
• Повреждение электронной платы самой приборки или отсутствие управляющего сигнала от ЭБУ. Для выполнения диагностики следует подключить к машине диагностический сканер.

В любом случае диагностику лучше проводить при наличии соответствующего оборудования и опыта. Если технического оснащения для ремонта недостаточно или имеется нехватка опыта, лучше доверить обслуживание специалистам.

Functional Planning Tool: A Handy Tool for Organizing Your Life

Do you find yourself struggling to keep up with your daily tasks and responsibilities? Are you constantly forgetting important appointments and deadlines? If so, you may benefit from using a functional planning tool.

What is a Functional Planning Tool?

A functional planning tool is a system that helps you organize and manage your daily tasks, responsibilities, and goals. It can be as simple as a to-do list or as complex as a project management tool. The key is to find a system that works for you.

How Does it Work?

First, you need to identify your goals and priorities. What tasks do you need to complete today? What projects do you need to work on this week? Once you have a clear understanding of what needs to be done, you can start using your functional planning tool to map out your tasks and prioritize them.

One popular method is to use a daily planner or a bullet journal. These tools allow you to break down your tasks into smaller, manageable steps and track your progress as you go. You can also use digital tools like Trello or Asana to manage your tasks and collaborate with others.

Benefits of Using a Functional Planning Tool

Using a functional planning tool can have many benefits, including:

• Increased productivity and efficiency
• Less stress and anxiety
• Improved time management skills
• Better organization and planning
• Clearer focus and direction

Overall, a functional planning tool can help you take control of your life and achieve your goals. Whether you prefer a simple to-do list or a more complex project management tool, there is a system out there that can work for you. So why not give it a try?

Где предохранитель головного устройства на Kia Sorento?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Kia Sorento . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомагнитолы, она может находиться в двух разных местах. Его часто подключают к розеткам на 12 В на центральной консоли. Мы увидим два места где предохранитель автомагнитолы вашего Kia Sorento можно идентифицировать.

Установка предохранителя штатной магнитолы на Kia Sorento

.Если на вашем Kia Sorento все еще установлено штатное головное устройство, предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процедуры:

Прочтите инструкцию на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Kia Sorento , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в противном случае отнесите машину к своему техническому специалисту, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другой марки на Киа Соренто

Наконец-то мы увидим купленный в магазинах автомобильный радиоприемник, и как найти предохранитель автомагнитолы на Kia Sorento в такой ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

• Выньте автомобильное радио из своего Kia Sorento , в большинстве случаев вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• В задней части автомагнитолы вашего Kia Sorento вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомобильного радио вашего Kia Sorento.
• Это предохранитель из прозрачного стекла, так что теперь вы сможете для замены предохранителя на вашем Kia Sorento

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Kia Sorento, или предохранитель звукового сигнала, не стесняйтесь обращаться за советом к нашим веб-материалам, посвященным этим предохранителям.

Чтобы получить больше советов по Kia Sorento, взгляните на Kia Sorento категория.

Киа соренто предохранитель прикуривателя схема

Kia Rio II не работает розетка и прикуриватель — лечим

Киа Рио Замена предохранителей прикуривателя и разетки

Замена предохранителей в салоне на киа рио.

выгоревший предохранитель на санта фе 2007 huyndai santa fe new

Предохранитель топливного насоса на Шевроле ланос

Сервистный разьем и салонные предохранители Hyundai Solaris(Accent)

https://youtube.com/watch?v=e18Bp8y-vR0

Предохранитель-индикатор, демонстрация работы

Как подсоединить ходовые огни правильно, просто и гениально

https://youtube.com/watch?v=XsIA4tn4ID4

КАК УБРАТЬ (ОБНУЛИТЬ,УСТРАНИТЬ) «ЧЕК» на авто? #check engine

Замена предохранителя прикуривателя Тайота Ярис 2008 г.

Также смотрите:

• Замена опорного подшипника Пежо 4007
• Шевроле круз доработка обдува лобового стекла видео
• Бампер передний для Митсубиси паджеро спорт
• Шпилька колеса на Ниву Шевроле
• Какой приводной ремень Мазда 6
• Датчик на топливной рейке Пежо боксер
• Датчик распредвала Мазда 323 1999
• Hyundai sonata 5 предохранители схемы
• Стартер от волги на Мерседес спринтер 212
• Рукоятка КПП Форд Фокус 2 рестайлинг
• Какие щетки лучше на Ниву Шевроле
• Pioneer 8600 2din на Kia sportage 3
• Chevrolet cruze 1.8 мкпп отзывы
• Шкода Октавия 1998г тех размер колесных дисков
• Как подобрать масло для Хонда

Organize Your Year: 5 Tips to Stay on Track

Hey there! Are you ready to make this year your best year yet? Staying organized is key to reaching your goals and feeling in control of your life. Here are five tips to help you stay on track.

1. Set Goals

First things first, set some goals! What do you want to achieve this year? Write down your goals and be specific. Break them down into smaller, achievable tasks to make them less daunting. Keep your goals in a visible place, like on a vision board or your phone wallpaper, to remind yourself of what you’re working towards.

2. Use a Planner

Invest in a good planner or use a digital calendar to keep track of your schedule and tasks. Write down deadlines, appointments, and important events. Plan out your week ahead of time to avoid feeling overwhelmed. Remember to be realistic and leave room for self-care and downtime.

3. Declutter Regularly

Decluttering your space can help clear your mind and reduce stress. Make it a habit to declutter your workspace, closet, and living area regularly. Get rid of things that no longer serve you and make space for what does.

4. Prioritize Self-Care

Taking care of yourself should be a top priority. Make time for things that bring you joy and help you recharge. Whether it’s reading a book, going for a walk, or practicing yoga, find activities that make you feel good and make time for them regularly.

5. Review and Adjust

Finally, review your progress regularly and adjust your plan as needed. Celebrate your accomplishments and acknowledge any areas where you can improve. Don’t be too hard on yourself and remember that it’s okay to make adjustments to your plan along the way.

With these five tips, you can stay organized and on track to achieving your goals for the year. Remember to be kind to yourself and take things one step at a time. You got this!

Схемы блока предохранителей на КИА Соренто с расшифровкой и обозначениями

В основных модулях на КИА Соренто 1 установлены низкопрофильные вставки ножевого типа.

Предохранители необходимы для выполнения следующих функций:

• защиты электрооборудования от короткого замыкания;
• предотвращения поражения водителя и пассажиров электрическим током;
• ограничения области распространения неисправности.

Схемы, где указаны обозначение и расположение реле и перемычек, можно найти на обратных сторонах крышек монтажных боксов.

Авто 2003–2006 годов

На внедорожниках 2003–2006 гг. выпуска на этикетке салонного модуля водитель увидит такое изображение:

Схема блока в салоне.

На печатной плате в салоне стоят вставки, подключенные к следующему электрооборудованию:

• АБС;
• антиобледенителю заднего стекла;
• диагностическому разъему;
• приводу сдвижного люка в крыше;
• модулю прицепа;
• поворотникам;
• бортовому компьютеру;
• сигналам аварийной остановки;
• подушкам безопасности;
• прикуривателю;
• отопителю;
• кондиционеру;
• стоп-сигналам;
• стеклоомывателю;
• дворникам;
• подогреву сидений;
• магнитоле;
• дневным ходовым огням;
• электроприводу наружных зеркал;
• системе бесключевого доступа;
• плафону в салоне;
• головному свету;
• датчику скорости и т.д.

Модуль в моторном отсеке предназначен для защиты таких электроприборов:

• электропривода сидений;
• клаксона;
• подсветки замков дверей и багажника;
• выключателя зажигания;
• габаритных фонарей;
• вентилятора охлаждения радиатора;
• стеклоподъемников;
• охранной сигнализации Turn & Hazard;
• релейного переключателя бензонасоса;
• передней противотуманной фары.

Схема блока в моторном отсеке.

КИА 2004 RHD (Великобритания)

В салоне праворульных модификаций на схеме обозначены такие предохранители:

• БУ раздаточной коробкой;
• коммутации стартера;
• ДХО;
• розеток в салоне;
• БУ климатом;
• печки;
• топливного фильтра;
• дистанционного управления внешними зеркалами;
• освещения в багажном отделении;
• подогрева передних сидений;
• подсветки дверей;
• прикуривателя;
• стеклоочистителей;
• фонарей заднего хода и др.

Блок в салоне авто.

В Великобритании KIA Sorento предлагался не только с бензиновым, но и с дизельным двигателем.

Схемы предохранителей моторного отсека для них выглядят так:

Схема блока в моторном отсеке авто 2004г.

Здесь установлены вставки цепей защиты следующих устройств:

• комбинации приборов;
• подогрева топлива;
• омывателя фар;
• кислородных датчиков;
• АБС;
• электропривода кресел и т.д.

Для дизельного двигателя предусмотрена защита таких приборов и систем:

• свечей накаливания;
• водонагревателей;
• обогрева топлива;
• реле накаливания.

КИА Соренто 2007–2009 годов

На этикетках автомобилей 2007–2009 гг. выпуска в салоне можно найти такую информацию:

Схема блока в салоне авто 2007 г.

Моторный отсек:

Схема блока в моторном отсеке авто 2007 г.

KIA 2008 RHD (Великобритания)

На праворульных моделях под приборной панелью водители видят следующие схемы:

Схема в салоне авто 2008 г.

В подкапотном пространстве:

Схема в подкапотном пространстве авто 2008 г.

Блок в салоне

Находится под панелью со стороны водителя за защитной крышкой.

Вариант 1

Фото — пример

Схема

Описание

MODULE 2	10А Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания
MODULE 1	7,5А Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа
A/BAG IND	10А Комбинация приборов (IND.), Цифровые часы
A/BAG	15А Модуль управления SRS, модуль PODS
START	7,5А Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM
WIPER RR	15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
WIPER FRT	25А Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя)
MODULE 3	10А Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс.
A/CON	7,5А Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора)
AMP	30А Усилитель
P/OUTLET 1	15А Питание туннеля главной консоли (розетка, прикуриватель)
P/OUTLET 2	20А Прикуриватель, Розетка
BLOWER RR	20А Ззаднее реле вентилятора кондиционера
P/WDW LH	25А Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя
P/WDW RH	25А Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника
DR LOCK	20А Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право
SMART KEY 4	10А Кнопка пуска-останова, ЭБУ электронного ключа
S/HTR FRT	20А ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс.
P/SEAT DRV	30А Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя
P/SEAT PASS	20А Переключатель сиденья пассажира
HTD STRG	15А Обогрев рулевого колеса
F/LID	15А Выкл. крышки люка топливо заливной горловины
MODULE 4	10А Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс.
HTD MIRR	10А Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером
SMART KEY_1	25А Блок управления эл. ключами
SMART KEY_2	7,5А Блок управления эл. ключами
SMART KEY_3	7,5А Блок управления эл. ключами
S/HEATER RR	15А блок реле ICM (реле обогревателя заднего левого/ правого сиденья)
INTERIOR LAMP	10А Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс
AUDIO MEDIA	15А Аудио, A / V, МТС
MEMORY	10А Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал)
