Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.

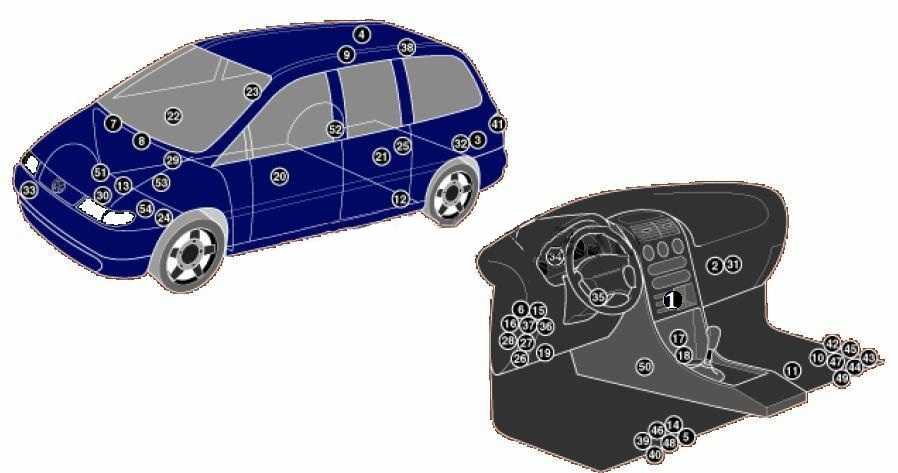

Locations

Diagram

Designation

1	Air conditioner electronic control unit
2	Heater air conditioner fan motor control unit, front (with automatic temperature control)
3	Heater air conditioner fan motor control unit, rear (with automatic temperature control)
4	Antenna signal amplifier – behind the roof panel
5	Anti-theft control unit Central locking control unit – under the driver’s seat (^ 08/97)
6	Anti-theft control unit – in the multifunction control unit (09/97 ^)
7	Anti-theft alarm horn – intake system resonator (^ 04/00)
8	Anti-theft alarm horn – intake system resonator (05/00 ^)
9	Audio aerial – rear right side window
10	Additional battery – under the passenger seat, if equipped
11	Additional battery relay (11/98 ^) – under the front right seat
12	Additional heater control unit
13	Accumulator battery
14	Central locking control unit – in the anti-theft system control unit – under the driver’s seat (^ 08/97)
15	Central locking control unit – in the multifunction control unit (09/97 ^)
16	Control Unit (Alarm) – Instrument Panel Fuse / Relay Box 2
17	Cruise control control unit (cruise control)
18	Diagnostic connector (DLC) – ^ 04/00 – under the front ashtray
19	Diagnostic connector (DLC) – 05/00 ^
20	Left front power window control unit -door
21	Rear Left Power Window Control Unit – Door
22	Right front power window control unit – door
23	Rear right power window control unit – door
24	Cooling fan motor control unit
25	Electronic control unit 4WD – on the clutch
26	Fuse / relay box, instrument cluster 1 – in multifunction control unit (09/97 ^)
27	Fuse / relay box dashboard 2
28	Fuse / relay box dashboard 3
29	Fuse / relay box, engine compartment 1
30	Fuse / relay box, engine compartment 2
31	Heater blower motor resistor, front (manual temperature control)
32	Heater fan motor resistor, rear (manual temperature control)
33	Sound signals – behind the bumper
34	Immobilizer control unit – behind the instrument cluster
35	Immobilizer ring antenna – near the ignition switch
36	Turn signal relay – in multifunction control unit
37	Multifunction control unit – in dashboard fuse / relay box 1 – functions: windshield defroster / rear defroster, windshield wipers / rear window wiper, direction indicators, hazard warning lights, interior lamps, power windows, central locking, central remote control lock, anti-theft system
38	Antenna for navigation system, telephone
39	Parking aid control unit – under the driver’s seat
40	Parking system buzzer, front – under the driver’s seat
41	Parking system buzzer, rear – under the tail lamp cover
42	Additional fuse (30A / 40A), additional battery – under the front right seat
43	Additional fuse (30A), additional heater (09/01 ^) – under the front right seat
44	Additional fuse (15A), accessory power connector 1 ^ 1/98 – 05/00) – under the front right seat
45	Additional fuse (15A), accessory power socket 2 ^ 1/98 – 05/00) – under the front right seat
46	Seat heating control unit, driver’s side – under the driver’s seat
47	Seat heating control unit, passenger side – under the passenger seat
48	Side impact sensor, on the driver’s side – under the driver’s seat
49	Side impact sensor, passenger side – under the passenger seat
50	SRS electronic control unit
51	Body height sensor, front – headlight range control on anti-roll bar
52	Body height sensor, rear – headlight range control – rear right axle shaft
53	Electronic gearbox control unit – engine compartment, left
54	Vehicle speed sensor – at checkpoint

Салонный модуль предохранителей

Все элементы модуля предохранителей пронумерованы, а их распиновка предоставлена в таблице. Распиновка модуля предохранителей

Защищаемая электросеть или устройство	Номинальное значение, А	Цветовая маркировка	Номер на схеме
Лампочка ближнего света, правая головная оптика	10	Красный	F1
Лампочка ближнего света, левая головная оптика	10	Красный	F2
Подсветка номерного знака и панели приборов	10	Красный	F3
Электропривод люка, контроллер регулировки клиренса задней подвески, привод дворника стекла заднего обзора	15	Синий	F4
Омыватель стекла заднего обзора, омыватель лобового стекла, привод дворника стекла заднего обзора	15	Синий	F5
Привод вентилятора салонного отопителя, компрессор кондиционера	20	Желтый	F6
Лампочка габаритной подсветки, левая сторона	10	Красный	F7
Лампочка габаритной подсветки, правая сторона	10	Красный	F8
Подогрев стекла заднего обзора, подогрев наружных зеркал	20	Желтый	F9
Лампочки передних противотуманных фонарей, лампочки задних противотуманных фонарей	15	Синий	F10
Лампочка дальнего света, правая головная оптика,	10	Красный	F11
индикатор включения дальнего света на приборной панели
Лампочка дальнего света, левая головная оптика	10	Красный	F12
Двухтональный клаксон, вентилятор радиатора охлаждения двигателя	10	Красный	F13
Подсветка ручки селектора автоматической КПП;	10	Красный	F14
Лампочка света задней передачи;
Индикатор температуры ДВС;
Мотор привода зеркал заднего вида;
Подогрев водительского и пассажирского автокресла;
Подогрев жиклеров омывателя лобового стекла.
+12В питание карбюратора, +12В питание блока управления ДВС	10	Красный	F15
Подсветка панели приборов, подсветка отделения для перчаток	15	Синий	F16
Лампочки поворотников, перед и зад	10	Красный	F17
+12В питание топливного насоса, +12В питание кислородного датчика	20	Желтый	F18
Привод вентилятора салонного отопителя, компрессор кондиционера	30	Зеленый	F19
Лампочки стоп-сигналов задних фонарей, система круиз-контроля	20	Желтый	F20
Подсветка салона, подсветка комбинации приборов, часы на приборной панели, подсветка багажного отделения, блокировка центрального замка, розетка прикуривателя	15	Синий	F21
Аудио подготовка	10	Красный	F22

Для разгрузки бортовой электросети в автомобиле Фольксваген Пассат Б3 используются реле. Они размещены на салонном модуле предохранителей. Схема расположения реле на блоке предохранителей

№ реле	Разгружаемая цепь или электроприбор
1	Компрессор кондиционера, датчики давления фриона
2	Электропривод дворника стекла заднего обзора, регулировка режимов работы дворника
3	ECU DigiFant, блок управления ДВС, клапан регулировки холостого хода, контроллер оборотов ДВС на холостом ходу
4	Резервный разъем
5	Датчик контроля уровня ОЖ ДВС, температура охлаждающей жидкости
6	Кнопка включения аварийной сигнализации
7	Омыватель передней оптики
8	Регулировка прерывистой работы дворников лобового стекла, режимы работы омывателя лобового стекла
9	Контроллер не пристегнутых ремней безопасности, салонный зуммер
10	Лампочки передних противотуманных фонарей, слева и справа
11	Клаксон высокой и низкой интенсивности
12	+12В питание и управление топливным насосом, предварительный нагрев воздуха во впускном коллекторе
13	Датчик-таймер подогрева стекла заднего обзора
14	Резервный разъем
15	Насос гидроэлектрического блока системы ABS
16	Контроллер системы ABS
17	Резервный разъем
18	Резервный разъем
19	Компрессор кондиционера, привод электромуфты компрессора кондиционера
20	Резервный разъем
21	Предохранитель гидравлического насоса системы ABS, электродвигатель привода стеклоподъемников
22	Предохранитель гидроэлектрического блока клапанов системы ABS
23	Резервный разъем
24	Резервный разъем

Где находится предохранитель бензонасоса Опель Вектра

Все о предохранителях в Опель Вектра A, B

Как понятно, предохранители созданы для предотвращения выхода из строя электронных приборов транспортного средства при скачках напряжения

Потому работоспособности этих компонент следует раздельно уделить внимание. Опель Вектра Б 1997 г.в. двигатель x16xel,где находится реле бензонасоса,под капотом в коробке ближе к стеклу стоят два фиолетовое реле и коричневое,при прокрутке реле бензонасоса активно(по Предлагаем для вас выяснить, где размещен блок предохранителей Опель Вектра А и Б, за что отвечают элементы и как произвести их подмену

двигатель x16xel,где находится реле бензонасоса,под капотом в коробке ближе к стеклу стоят два фиолетовое реле и коричневое,при прокрутке реле бензонасоса активно(по Предлагаем для вас выяснить, где размещен блок предохранителей Опель Вектра А и Б, за что отвечают элементы и как произвести их подмену.

Расположение и электросхема

Блоки предохранителей (дальше — БП) в моделях Опель Вектра А и Б имеют различные схемы и расшифровки, но они размещены в одном и том же месте.

Причина — вышедший из строя датчик температуры Опель где находится датчик Как сказано выше, назначение частей БП заключается в разрыве цепи, когда напряжение превосходит допустимое значение.

Кузова Опель Астра Где расположен монтажный блок (предохранитель бензонасоса Потому все плавкие предохранители инсталлируются в одном блоке, чтоб при поломке какого-нибудь устройства шофер мог проверить работоспособность звена БП.

В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под управляющим колесом. Если вы до сего времени не понимаете, какие детали и за что отвечают, то сможете ознакомиться с приведенным материалом или поглядеть на внутреннюю сторону крышки БП — там представлена схема и предназначение.

Опель Вектра А

Как мы уже произнесли, место расположения БП в обеих моделях тс однообразное, но, схемы некординально различаются меж собой. Например, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.

Далее, мы предлагаем вам расшифровку назначения каждого звена

Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто

Расшифровка электросхемы приборов БП, установленном в салонетранспортного средства.

Что делать если сгорело реле бензонасоса

— СМОТРИ )))

Проверка реле бензанасоса Opel

Omega A 3.0L 1989года c30ne.

Опель Вектра Б

Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. XC90 Предохранитель прикуривателя на xc 90 Собственный опыт.

Прошу вас подсказать мне где находится предохранитель на прикуриватели (на передний и задний) в Volvo xc90? Где находится стартер и предохранитель Peugeot Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока.

Engine compartment

The main power fuse box is located next to the battery and is covered by a cover.

Main box

the photo

Assignment

1. 60A – Glow plugs
2. 40A – Radiator fan
3. 40 / 60A – Radiator rotator
4. 110A – Salon interior
5. 150A – Generator
6. 3A – Multifunctional control unit
7. 30A – ABS
8. 30A – ABS (pump)

On some models, another additional unit was installed

Additional box

Diagram

Designation

• 50 – Air conditioning decoupling relay (114)
• 51 – Relay off air conditioner (147)
• 52 – Reserve
• 53 – Reserve
• 54 – Relay of high power heating (103)
• 55 – Relay for starter and reversing lights (158)
• 56 – Air pump relay (53)
• 57 – Secondary air pump relay
• 58 – Fuse for radiator fan, glow plugs of additional heating elements for coolant
• 59 – Relay low heating power (103)

We have posted a video on our YouTube channel. Watch and subscribe.

That’s all. And if you have any questions, ask them in the comments.

Что может указывать на проблемы с реле 109 в автомобиле Volkswagen Sharan?

Relay 109, также известное как реле функционального блока или реле управления двигателем, является одной из важных частей электрической системы автомобиля Volkswagen Sharan. Оно отвечает за подачу электропитания различным компонентам двигателя и его управление.

Проблемы с реле 109 могут вызывать различные симптомы и причины, которые могут негативно сказаться на работе автомобиля. Ниже приведены некоторые признаки возможных проблем с реле 109 в Volkswagen Sharan:

1. Проблемы с запуском двигателя: Если при попытке запустить двигатель возникают проблемы, такие как трудности в распределении зажигания или неправильная работа системы впрыска топлива, то причиной могут быть проблемы с реле 109.
2. Проблемы с подачей топлива: Если автомобиль испытывает затруднения с подачей топлива или периодически теряет мощность, это может быть связано с неправильной работой реле 109. Реле может нестабильно подавать электропитание на систему впрыска топлива или насос топливного бака, что приводит к проблемам с подачей топлива в двигатель.
3. Проблемы с зарядкой аккумулятора: Если аккумулятор автомобиля часто разряжается или не заряжается полностью, причиной может быть неправильная работа реле 109. Реле может не обеспечивать стабильное питание генератора автомобиля, что приводит к проблемам со зарядкой аккумулятора.
4. Случайные отключения двигателя: Если двигатель автомобиля иногда отключается сам по себе, это может быть обусловлено нестабильной работой реле 109. Реле может временно терять контакт или не обеспечивать стабильное электропитание для системы управления двигателем, что приводит к случайным отключениям двигателя.

Если вы заметили один или несколько указанных симптомов, возможно, ваш автомобиль Volkswagen Sharan испытывает проблемы с реле 109. В этом случае рекомендуется обратиться к специалисту для диагностики и замены данного реле.

Правила замены предохранителей

К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:

• резкое изменение величины напряжения;
• короткое замыкание;
• обрыв.

Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.

При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:

• 1) отключить зажигание и всё электрооборудование;
• 2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
• 3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.

Общее расположение блоков

Схема

Описание

1	Электронным блок управления кондиционером
2	Блок управления электродвигателем вентилятора кондиционера отопителя, перед. (с автоматическим управлением температурой)
3	Блок управления электродвигателем вентилятора кондиционера отопителя, зад. (с автоматическим управлением температурой)
4	Усилитель сигнала антенны – за потолочной панелью
5	Блок управления противоугонной системой блок управления центральным замком – под сиденьем водителя (^08/97)
6	Блок управления противоугонной системой – в многофункциональном блоке управления (09/97^)
7	Звуковой сигнал противоугонной системы — резонатор системы впуска (^04/00)
8	Звуковой сигнал противоугонной системы — резонатор системы впуска (05/00^)
9	Антенна аудиосистемы – правое заднее боковое стекло
10	Дополнительная аккумуляторная батарея – под сиденьем пассажира, если есть
11	Реле дополнительной аккумуляторной батареи (11/98^) — под передним правым сиденьем
12	Блок управления дополнительным отопителем
13	Аккумуляторная батарея
14	Блок управления центральным замком – в блоке управления противоугонной системой – под сиденьем водителя (^08/97)
15	Блок управления центральным замком — в многофункциональном блоке управления (09/97^)
16	Блок управления (при аварии) – блок 2 предохранителей /реле приборной панели
17	Блок управления системой поддержания скорости (круиз – контроль)
18	Диагностический разъем (DLC) – ^04/00 – под передней пепельницей
19	Диагностический разъем (DLC) – 05/00^
20	Блок управления левым передним стеклоподъемником -дверь
21	Блок управления левым задним стеклоподъемником — дверь
22	Блок управления правым передним стеклоподъемником – дверь
23	Блок управления правым задним стеклоподъемником — дверь
24	Блок управления электродвигателем вентилятора системы охлаждения
25	Электронный блок управления 4WD – на муфте
26	Блок предохранителей /реле, приборная панель 1 – в многофункциональном блоке управления (09/97^)
27	Блок предохранителей /реле приборная панель 2
28	Блок предохранителей /реле приборная панель 3
29	Блок предохранителей /реле, моторный отсек 1
30	Блок предохранителей /реле, моторный отсек 2
31	Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой)
32	Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой)
33	Звуковые сигналы – за бампером
34	Блок управления иммобилайзером – за комбинацией приборов
35	Кольцевая антенна иммобилайзера – возле замка зажигания
36	Реле указателей поворота – в многофункциональном блоке управления
37	Многофункциональный блок управления-в блоке предохранителей /реле приборной панели 1 – функции: обогреватель лобового стекла/обогреватель заднего стекла, очистители лобового стекла /очиститель заднего стекла, указатели поворота, аварийная сигнализация, лампы освещения салона, электропривод стеклоподъемников, центральный замок, дистанционное управление центральным замком, противоугонная система
38	Антенна навигационной системы, телефона
39	Блок управления системы парковки – под сиденьем водителя
40	Зуммер системы парковки, передний — под сиденьем водителя
41	Зуммер системы парковки, задний — под крышкой лампы заднего габарита
42	Дополнительный предохранитель (30А/40А), дополнительная аккумуляторная батарея – под передним правым сиденьем
43	Дополнительный предохранитель (30А), дополнительный отопитель (09/01^) — под передним правым сиденьем
44	Дополнительный предохранитель (15А), разъем 1 питания дополнительного оборудования ^ 1/98 – 05/00) – под передним правым сиденьем
45	Дополнительный предохранитель (15А), разъем 2 питания дополнительного оборудования ^ 1/98 – 05/00) – под передним правым сиденьем
46	Блок управления подогревом сиденья, со стороны водителя – под сиденьем водителя
47	Блок управления подогревом сиденья, со стороны пассажира – под сиденьем пассажира
48	Боковой датчик удара, со стороны водителя – под сиденьем водителя
49	Боковой датчик удара, со стороны пассажира – под сиденьем пассажира
50	Электронный блок управления SRS
51	Датчик высоты положения кузова, передний – корректор фар на стабилизаторе поперечной устойчивости
52	Датчик высоты положения кузова, задний — корректор фар – задняя правая полуось
53	Электронный блок управления КПП – моторный отсек, слева
54	Датчик скорости автомобиля — на КПП

История модели

Mercedes Vito W638 дебютировал в 1996 году. Сборка микроавтобусов была налажена в Испании. Вито создан на платформе Volkswagen T4 Transporter. Кузов разработан немецким дизайнером Майклом Мауэр. Почему фургон получил шильдик Vito? Название происходит от испанского города Виктория, в котором его производили.

Через два года после старта продаж микроавтобус обновили. Помимо новых дизельных двигателей с системой впрыска Common Rail (CDI) появились и едва заметные стилистические изменения. Например, оранжевые указатели поворота уступили место прозрачным. Вито первого поколения производился до 2003 года, пока на рынок не вышел его преемник.

Причины возникновения проблем с реле 109 в Volkswagen Sharan

Проблемы с реле 109 в автомобилях Volkswagen Sharan могут возникать по разным причинам. Рассмотрим наиболее распространенные из них:

1. Износ контактов. В результате эксплуатации автомобиля, контакты реле 109 могут стать окисленными или оборванными в результате ненормального износа. Как результат, возникают проблемы с подачей электричества к элементам системы, которые должны управляться этим реле.
2. Перегрузка электрической сети. Внезапные перепады напряжения, скачки тока или нестабильность в работе генератора могут приводить к перегрузке электрической сети автомобиля. При этом реле 109 может не справиться с большой нагрузкой и выйти из строя.
3. Ненадлежащее качество реле. В отдельных случаях возможно присутствие изначально некачественных реле 109, которые не выдерживают нагрузку и выходят из строя прежде времени.
4. Механические повреждения. Попадание влаги или других иностранных предметов внутрь реле 109 может привести к его поломке или выходу из строя.
5. Неправильная установка реле. Если реле 109 было установлено неправильно или недостаточно крепко, оно может начать вибрировать или дрожать во время работы автомобиля, что может повредить его контакты и привести к неисправности.

В случае возникновения проблем с реле 109 в автомобиле Volkswagen Sharan, рекомендуется обратиться к специалистам для диагностики и устранения неисправностей. Не рекомендуется заменять реле самостоятельно без достаточных знаний и опыта, чтобы избежать дополнительных поломок и повреждений автомобиля.

Процесс снятия и замены

Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.

Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.

БП для модели Б в месте установки

Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания

В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП. Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить

Это делается очень легко

Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.

1. Для начала необходимо выключить зажигание.
2. При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
3. Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
4. При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
5. Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.

Рекомендуем: Датчик коленвала ваз 2112 16 клапанов фото

Решение проблемы с реле 109 в Volkswagen Sharan

Проблемы с реле 109 могут вызвать неполадки в работе двигателя Volkswagen Sharan. В данной статье мы рассмотрим несколько решений для устранения данной проблемы.

Проверка реле 109 на работоспособность

Первым шагом решения проблемы является проверка реле 109 на работоспособность. Для этого следует произвести следующие действия:

1. Откройте капот автомобиля и найдите блок предохранителей и реле.
2. Найдите реле 109 в блоке предохранителей. Обычно оно располагается близко к аккумулятору.
3. Аккуратно снимите реле с его разъема.
4. Проверьте контакты реле на наличие коррозии или повреждений.
5. Если контакты выглядят целыми и нет следов коррозии, можно перейти к следующему шагу.
6. Если контакты повреждены или имеется коррозия, реле 109 следует заменить.

Замена реле 109

Если проверка показала, что реле 109 неисправно, следует произвести его замену. Для этого нужно выполнить следующие действия:

1. Приобретите новое реле 109, совместимое с Volkswagen Sharan.
2. Отсоедините отрицательный провод с аккумулятора, чтобы предотвратить возможные короткое замыкание.
3. Аккуратно снимите старое реле 109 с его разъема.
4. Установите новое реле 109 на разъем вместо старого реле.
5. Проверьте, что реле правильно установлено и надежно закреплено.
6. Подсоедините отрицательный провод к аккумулятору.

Проверка работоспособности

После замены реле 109 следует проверить, работает ли автомобиль нормально. Если проблемы не исчезли, возможно, причина кроется в других деталях или системах автомобиля. В таком случае рекомендуется обратиться к специалисту для проведения дополнительной диагностики и ремонта.

Ford Focus Sedan ▀▄▀▄▀ › Бортжурнал › Блок предохранителей Ford Focus 1

Думаю материал пригодится новичкам в Ford-ах) В нашем с вами Focus, как и в остальных автомобилях, электротехническое оборудование защищают от перегрузки многочисленные предохранители. Их защитная функция точно рассчитана исходя из теоретической максимальной нагрузки отдельных электрических цепей. Предохранители сразу прерывают подачу тока, если, например, при коротком замыкании (неисправный потребитель, поврежденный провод) бортовое напряжение несогласованно отводится на массу. Благодаря этому они не допускают возникновения других повреждений (например, воспламенения проводов) в автомобиле. Предохранители установлены стандартные, с плоскими разъемами, в которых при перегрузке перегорает плавкая проволока.

Центральный монтажный блок предохранителей и реле (европеец)

Где находится

. Большинство предохранителей установлены в салоне слева под рулем, там располагается несколько реле. На обратной стороне крышки, закрывающей монтажный блок, указана схема расположения предохранителей и реле.

Расшифровка.

F30 – 10 – Красный – Выключатель наружного освещения F31 – 15 – Синий – Магнитола F32 – 15 – Синий – Указатели поворота F33 – 20 – Желтый – Звуковой сигнал, электропривод регулировки переднего сиденья F34 – 20 – Желтый – Не нашел, что это) Где то пишут что это часы, но по картинке не похоже. F35 – 7,5 – Коричневый – Лампы освещения салона, электропривод наружных зеркал заднего вида F36 – 7,5 – Коричневый – Электронные блоки управления, комбинация приборов F37 – 25 – Белый – Электро стеклоподъемники дверей с левой стороны F38 – 25 – Белый – Электро стеклоподъемники дверей с правой стороны F39 – 15 – Синий – Регулировка сидений F40 – 10 – Красный – Фонарь заднего хода F41 – 7,5 – Коричневый – Магнитола (дополнительный) F42 – 15 – Синий – Задние фонари (лампы сигнала торможения) F43 – 15 – Синий – Электро стеклоподъемники, очиститель стекла двери задка F44 – 20 – Желтый – Противотуманные фары и фонари F45 – 7,5 – Коричневый – Система кондиционирования воздуха, рециркуляция воздуха F46 – 7,5 – Коричневый – Блок управления АБС F47 – 15 – Синий – Прикуриватель F48 – 10 – Красный – Соединительная колодка диагностического разъема F49 – 25 – Белый – Обогрев заднего стекла/стекла двери задка F50 – 7,5 – Коричневый – Обогрев наружных зеркал заднего вида F51 – Не занято F52 – 15 – Синий – Подогрев передних сидений F53 – 10 – Красный – Фонарь заднего хода, обогрев форсунок стеклоомывателя F54 – Не занято F55 – 25 – Белый – Электро стеклоподъемники передних дверей F56 – 20 – Желтый – Очиститель ветрового стекла F57 – 7,5 – Коричневый – Лампы габаритного света (правая сторона) F58 – 7,5 – Коричневый – Лампы габаритного света (левая сторона) F59 – 10 – Красный – Выключатель наружного освещения F60 – 7,5 – Коричневый – Блок управления подушек безопасности F61 – 7,5 – Коричневый – Электронные блоки, комбинация приборов F62 – 7,5 – Коричневый – Фонари освещения номерного знака F63 – 20 – Желтый – Центральный замок

Реле монтажного блока (европеец)

№ Реле – Цвет — Включаемые цепи 17 – Черный — Блокировка включения стартера 18/19 – Черный — Интервалы стеклоочистителя вперед/назад 20 — Не занято 21 — Не занято 22 — Не занято 23 – Черный — Звуковой сигнал 24 – Черный — Защита батареи 25 – Черный — Обогрев заднего стекла и зеркал

Дополнительные реле и предохранители в моторном отсеке (европеец)

Где находятся.

Коробка с предохранителями и реле в двигательном отсеке находится по ходу движения слева за куполом амортизационной стойки.

Реле в дополнительном монтажном блоке(европеец)

№ Реле – Цвет — Включаемые цепи 1 – Черный – Зажигание 2 – Не занято 3 – Черный – Обогрев лобового стекла 4 – Черный – Очиститель фар 5 – Черный – Дальний свет 6 – Черный – Ближний свет 7 – Черный – Топливный насос, насос высокого давления(дизель) 8 – Черный – Управление двигателем 9 – Черный – Питание свечи накаливание (дизель) 10 – Не занято 11 – Черный – Кондиционер 12 – Черный – Дневной свет 13 – Черный – Обогрев лобового стекла, питание подогрева дизеля 14 – Черный – Прерывистый тормозной свет (программа стабилизации) 15 – Черный – Вентилятор радиатора, 2-я ступень (кондиционер) 16 – Темно-зеленый – Вентилятор радиатора, 1-я ступень
