Предохранители и реле Ford Explorer 4
Рассмотрены автомобили Ford Explorer 4 2006, 2007, 2008, 2009, 2010 года выпуска.
Блок предохранителей и реле в моторном отсеке расположены так:
Схема расположения предохранителей и реле в блоке.
Расшифровка:
Блок предохранителей в салоне Ford Explorer 4.
Данный блок расположен под приборной панелью со стороны водителя.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Виды автомобильных предохранителей
Каждый отдельный предохранитель Тойота Рав 4 4 поколения предназначен для защиты от токов перегрузки и коротких замыканий определенного перечня электрооборудования. Они компонуются в монтажный блок, который обеспечивает функционирование всех электрических схем автомобиля.
Каждый защитный элемент имеет свой номинал тока, которому соответствует и определенный цвет. Конструктивно предохранители могут отличаться. Далее представлены наиболее распространенные виды:
Штекерный – между двух открытых контактов установлена плавкая вставка, которая защищена пластиковым кожухом. При превышении значения номинального тока происходит перегорание плавкой вставки;
Термобиметаллические – вместо плавкой вставки используются чувствительные пластины с посеребренной контактной частью. В момент превышения установленного значения тока осуществляется размыкание пластин, которые смыкаются после остывания.
Термобиметаллический
Некоторые автолюбители используют вместо заводских защитных элементов, так называемые жучки. Жучок представляет собой кусок провода, которым замыкается электрическая цепь. Использование таких методов может привести к повреждению всей электропроводки, что может сопровождаться воспламенением автомобиля.
Двигатели
В линейке силовых агрегатов всего два мотора: 4-литровый V6 (210 л.с.) и 4,6-литровый V8 (296 л.с.). Оба – бензиновые атмосферники. Версии с V6 более шумные, поскольку чтобы ехать на таком тяжелом автомобиле, приходится постоянно раскручивать двигатель. Впрочем, ни один из моторов ускорением не впечатляет.
Двигатели имеют привод ГРМ цепного типа, который нередко подводит 4-литровые агрегаты после 200-250 тыс. км. Чаще всего разрушаются натяжители, а в картере оказываются пластиковые фрагменты. Цепи расположены во фронтальной и в тыловой части, поэтому для их замены мотор приходится извлекать. Стоимость оригинального комплекта ГРМ – около 35 000 рублей, а суммарные затраты доходят до 100-120 тыс. рублей. Устанавливать лучше только оригинал, так как он гарантированно прослужит более 200 000 км, в отличие от аналогов, которые сдаются уже спустя 50 000 км.
Двигатель объемом 4,6 л после 300 000 км порой нуждается в замене изношенных распредвалов. Причина в недостатке смазки — результат износа фазовращателей и соленоидов (появляется стрекот). При своевременной замене последних проблем с распредвалами не возникает.
Почти все владельцы машин с V8 прошли через замену шпилек выпускного коллектора. Они вытягиваются и лопаются через 150-200 тыс. км. В таком случае в первые минуты после запуска холодного двигателя появляется характерный звук подсекания либо напоминающий скрип, скрежет или стук. Стоимость устранение дефекта зависит от места облома шпилек. Некоторые из них не извлечь без снятия двигателя. Это самый дорогой расклад стоимостью 30 000 рублей.
Радиатор (20 000 рублей) может потечь спустя 150-200 тыс. км. К этому времени сдается и термостат (от 1 500 рублей) в 4-литровых моторах. Чуть позже приходится менять топливный насос (от 7 000 рублей). А после 180-220 тыс. км разрушается шкив коленвала V-образных «шестерок» (от 15 000 рублей).
Нередко подводит и электропроводка – рассыхается изоляция, или сгнивает жила внутри. В результате, возникают ошибки, и нарушается работоспособность различных систем. Чаще всего проблема затрагивает MAF сенсор, лямбда-зонды, дроссельную заслонку, коробку передач, раздатку и муфту вентилятора. Стоит отметить, что муфта нередко отказывает и из-за разрушения подшипников. Стоимость новой оригинальной муфты вентилятора – от 30 000 рублей.
Другие проблемы и неисправности
В районе 100-200 тыс. км зачастую начинает подтекать тройник отопителя – трескается пластиковый корпус. Оригинал стоит 2 000 рублей, но и он вскоре может снова потечь. Необычное решение – тройник из магазина сантехники за 50-100 рублей.
Через 6-10 лет практически гарантированно сгнивают трубки заднего контура системы кондиционирования. Многие просто «глушат» задний контур (около 6 000 рублей). Замена прогнивших трубок на более выносливые шланги обойдется в 20 000 рублей.
С возрастом изнашиваются актуатор и шестерни привода заслонок климатической установки.
Спустя 150-200 тыс. км может потребовать внимания генератор – изнашиваются щетки, контактные кольца, подшипники или диодный мост. Ремонт обойдется в 4-6 тыс. рублей.
Ford Explorer U251 (2005 – 2010) – fuse box diagram
Year of production: 2005, 2006, 2007, 2008, 2009, 2010
Power Distribution Box
2005-2006
Ford Explorer U251 – fuse box diagram – power distribution box
2007-2010
Ford Explorer U251 – fuse box diagram – power distribution box
| Number | Ampers | Protected circuit |
| 1 | 50 | Battery feed 2 (passenger compartment fuse panel) |
| 2 | 50 | Battery feed 3 (passenger compartment fuse panel) |
| 3 | 50 | Battery feed 1 (passenger compartment fuse panel) |
| 4 | 30 | Fuel pump, Injectors |
| 5 | 30 | Third row seat (left) |
| 6 | 40 | 2007-2010: Anti-lock brake system (ABS) pump2005-2006: IVD module |
| 7 | 40 | Powertrain control module (PCM) |
| 8 | — | — |
| 9 | — | — |
| 10 | 30 | Power seat (right) |
| 11 | 30 | Starter |
| 12 | 30 | Third row seat (right) |
| 13 | 30 | Trailer tow battery charger |
| 14 | 30 | Memory seats |
| 40 | Non-memory seats | |
| 15 | 40 | Rear defrost, Heated mirrors |
| 16 | 40 | Front blower motor |
| 17 | 30 | Trailer electronic brakes |
| 18 | 30 | Auxiliary blower motor |
| 19 | 30 | 2007-2010: Running boards |
| 20 | 30 | 2008-2010: Front wiper motor |
| 21 | 20 | Rear power point |
| 22 | 20 | Subwoofer |
| 23 | 20 | 4×4 |
| 24 | 10 | PCM – keep alive power, Canister vent |
| 25 | 20 | Front power point/Cigar lighter |
| 26 | 20 | 4×4 module (4.6L engine only) |
| 27 | 20 | 6R Transmission module (4.6L engine only) |
| 28 | 20 | Heated seats |
| 29 | 15 | 2007-2010: Headlamps (right) |
| 20 | 2005-2006: Headlamps (right) | |
| 30 | 25 | Rear wiper |
| 31 | 15 | Fog lamps |
| 32 | 5 | 2007-2010: Power mirrors |
| 33 | 30 | 2007-2010: ABS valve2005-2006: IVD module |
| 34 | 15 | Headlamps (left) |
| 35 | 10 | A/C clutch |
| 36 | 20 | Console bin power point |
| 37 | 30 | 2008-2010: Driver window motor2005-2007: Front wiper |
| 38 | 15 | 5R Transmission (4.0L engine only) |
| 39 | 15 | PCM power |
| 40 | 15 | Fan clutch, Positive crackcase ventilation (PCV) valve, A/C clutch relay |
| 41 | 15 | Satellite radio module, DVD, SYNC |
| 42 | 15 | Redundant brake switch, Electronic vapor management valve, Mass air flow sensor, Heated exhaust gas oxygen (HEGO) sensor, EVR, Variable cam timing (VCT)1 (4.6L engine only), VCT2 (4.6L engine only), CMCV (4.6L engine only), Catalyst monitor sensor |
| 43 | 15 | Coil on plug (4.6L engine only), Coil tower (4.0L engine only) |
| 44 | 15 | Injectors |
| Delayed accessory relay | ||
| 45A | — | |
| 45B | 2005-2007: GCC fan relay | |
| 46A | — | |
| 46B | — | |
| 47 | 2005-2006: Front wiper relay | |
| 48 | 2005-2006:PCM relay | |
| 49 | Fuel pump relay | |
| 50A | Fog lamps relay | |
| 50B | A/C clutch relay | |
| 54 | Trailer battery charger relay | |
| 55 | Starter relay | |
| 55A | PCM relay | |
| 55B | Front wiper relay | |
| 56 | Blower relay | |
| 56A | Blower relay | |
| 56B | Starter relay | |
| Diode | ||
| 51 | — | |
| 52 | 2005-2007: A/C clutch (diode) | |
| 53 | 2008-2010:One touch integrated start (OTIS) (diode) |
Passenger Compartment Fuse Panel
Ford Explorer U502 – fuse box diagram – passenger compartment
| Number | Ampers | Protected circuit |
| 1 | 20 | Moon roof, Adjustable pedals, DSM, Memory seats, Lumbar motor |
| 2 | 5 | Microcontroller power |
| 3 | 20 | Radio, Navigation amplifier, GPS module |
| 4 | 10 | 2007-2010: On-board diagnostic (OBD II) connector |
| 20 | 2005-2006: On-board diagnostic (OBD II) connector | |
| 5 | 5 | Moon roof, Power down back window, Door lock switch illumination (2008-2010), Auto dimming rear view mirror (2010), Rearview mirror with microphone (2008-2009) |
| 6 | 20 | Liftglass release motor, Door unlock/lock |
| 7 | 15 | Trailer stop/turn |
| 8 | 15 | Ignition switch power, Passive anti-theft system (PATS), Cluster |
| 9 | 2 | 6R Transmission control module/Powertrain control module (Ignition RUN/START), Fuel pump relay |
| 10 | 5 | Front wiper RUN/ACC relay in power distribution box (PDB) |
| 11 | 5 | Radio start |
| 12 | 5 | Rear wiper motor RUN/ACC, Trailer battery charge relay in PDB, Radio |
| 13 | 15 | Heated mirror, Manual climate rear defrost indicator |
| 14 | 20 | Horn |
| 15 | 10 | Reverse lamps |
| 16 | 10 | Trailer reverse lamps |
| 17 | 10 | Restraints control module, Passenger occupancy, PAD lamp (2006-2007) |
| 18 | 10 | Roll Stability Control (RSC) switch (2010), RSC (2010), 4×4 module, 4×4 switch, Heated seat switches, Reverse park aid (2010) IVD switch (2006-2009), IVD, Compass (2006-2009), Electrochromatic mirror (2006-2009), RSS module (2006-2009) |
| 19 | — | — |
| 20 | 10 | Climate control system, Brake shift, DEATC (2006-2009) |
| 21 | — | — |
| 22 | 15 | Brake switch, Bi-color stop lamps, High-mount brake lamp, All turn lamps |
| 23 | 15 | Interior lamps, Puddle lamps, Battery saver, Instrument illumination, HomeLink |
| 24 | 10 | Cluster, Theft indicator light |
| 25 | 15 | Trailer tow park lamps |
| 26 | 15 | License plate/rear park lamp, Front park lamps, Manual climate |
| 27 | 15 | Tri-color stop lamps |
| 28 | 10 | Climate controls |
| CB1 | 25 | Circuit Breaker: Windows |
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
Зачем заменять предохранитель электрического стеклоподъемника на вашем Ford Explorer?
Итак, приступим к содержанию нашей статьи о расположении предохранителя стеклоподъемника вашего Ford Explorer интересом его изменения. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если вы есть проблемы с стеклом вашего автомобиля, если оно заблокировано или стеклоподъемник вашего Ford Explorer больше не поднимается , вполне возможно, что причиной является предохранитель
Важно знать, что предохранитель действует как устройство безопасности, чтобы избежать перенапряжения на вашем Ford Explorer. Это будет резистор, нити, более или менее толстой, которая пропускает заданное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки
В общем, вам захочется замените предохранитель стеклоподъемника Ford Explorer, когда электрический стеклоподъемник больше не работает. Если аккумулятор исправен, причиной проблемы может быть предохранитель
Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, вам захочется замените предохранитель стеклоподъемника Ford Explorer, когда электрический стеклоподъемник больше не работает . Если аккумулятор исправен, причиной проблемы может быть предохранитель.
Где предохранитель стеклоподъемника Ford Explorer?
Мы будем сейчас попробуйте найти предохранитель в стеклоподъемнике вашего Ford Explorer . Если окно застревает, он часто дует. Предохранитель обычно представляет собой предохранитель на 30 А. Мы поможем тебе Откройте для себя предохранитель электрического стеклоподъемника на вашем Ford Explorer .
Размещение предохранителя электрического стеклоподъемника вашего Ford Explorer
.Сначала мы сконцентрируемся на предохранителе электрического стеклоподъемника вашего Ford Explorer. Для этого у вас будет перейти к блоку предохранителей вашего автомобиля . Если вы не можете его обнаружить, имейте в виду, что он находится недалеко от вашего рулевого колеса, вы узнаете его точное местоположение благодаря руководству по эксплуатации вашего Ford Explorer.
Просмотрите руководство на крышке блока предохранителей, чтобы Откройте для себя оконный предохранитель на вашем Ford Explorer , следует отметить как «Электрический стеклоподъемник» / «управление стеклоподъемником».
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала. Если он неисправен, замените его новым предохранителем, в противном случае вам придется проверить состояние двигателя стеклоподъемника Ford Explorer или силовых кабелей
Если он неисправен, замените его новым предохранителем, в противном случае вам придется проверить состояние двигателя стеклоподъемника Ford Explorer или силовых кабелей.
После замены предохранителя стеклоподъемника автомобиля соберите его и проверьте окна.
Предохранители и реле Ford Focus 2
Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.
Где находится блок предохранителей и реле Ford Focus 2.
Один блок: под крышкой капота. (циферка
для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.
На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.
Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.
для увеличения изображения нажмите на нем.
Расшифровка реле и предохранителей Ford Focus 2 под капотом
Информация по автомобилям Ford Explorer и Ford Explorer 2 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска

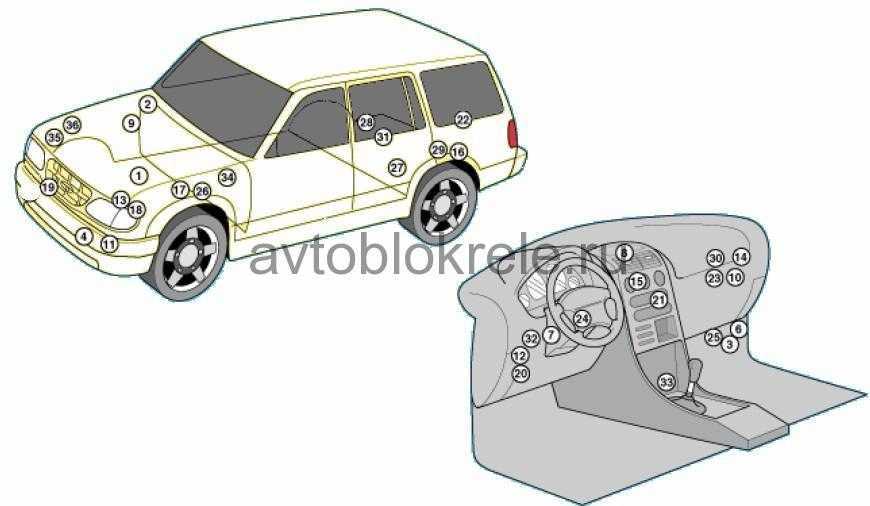

Расположение электронных компонентов автомобиля.

Датчик-выключатель по давлению хладагента системе кондиционирования
Датчик-выключатель по низкому давлению хладагента в системе кондиционирования
Электронный блок управления SRS
Датчик удара, одинарный (левый)
Датчик удара, одинарный (правый)
Диагностический разъем SRS
Блок управления блокировкой тормозов
Интегрированное реле/блок управления
Блок управления системой поддержания скорости (круиз-контроль)
Блок управления системой освещения в дневное время
Резистор системы освещения в дневное время
Реле 1 системы 4WD
Реле 2 системы 4WD
Блок предохранителей/реле, моторный отсек 1
Блок предохранителей/реле, моторный отсек 2
Блок предохранителей/реле, моторный отсек 3
Блок предохранителей/реле приборная панель 1
Блок предохранителей/реле приборная панель 2
Блок предохранителей/реле, багажное отделение
Реле обогревателя заднего стекла
Инерционный выключатель отсечки подачи топлива
Блок 1 клапанов активной подвески, задний
Блок 2 клапанов активной подвески, задний
Компрессор системы активной подвески
Блок управления подвеской
Датчик высоты положения кузова (задний)
Блоки под капотом
Монтажный блок
Он подключается сбоку от аккумулятора, к его положительному кабелю, и состоит из мощных плавких вставок. Чтобы получить к нему доступ, нужно поднять аккумулятор.
Схема
Обозначение
| ФА | Дополнительный отопитель 80А (отопитель РТС) |
| Фейсбук | Коробка передач 60А |
| HR | 60A Дополнительный обогреватель (обогреватель RTS) / свечи накаливания (дизельный двигатель) |
| ДФ | 40A Вентилятор охлаждения и кондиционирования воздуха |
| ВЕРА | 60A Осветительное оборудование и общий электронный модуль (GEM) |
| ФФ | 60А вкл |
| ГФ | 60А Двигатель и светотехника |
| ФХ | 60А Обогрев лобового стекла, ABS, ESP, электростеклоподъемники |
Блок реле
Этот блок находится рядом с батареей, он выглядит как квадрат.
Схема
Расшифровано
- R1 — Выключение кондиционера при полностью открытой дроссельной заслонке
- R2 — высокоскоростной вентилятор охлаждения двигателя
- R3 — Дополнительный отопитель (отопитель RTS)
- R4 — Дополнительный отопитель (отопитель RTS)
Трансмиссия
4-литровая версия комплектовалась 5-ступенчатой автоматической коробкой передач, а агрегаты объемом 4,6 л сочетались с 6-скоростной АКПП. 6-диапазонный автомат работает более плавно и быстрее реагирует на нажатие педали газа.
5-ступенчатый автомат Ford/Mazda 5R55E/S нередко приходится ремонтировать уже спустя 180-200 тыс. км. Выходят из строя блок соленоидов, разрушается лента реверса, изнашиваются модулирующие клапана, гидротрансформатор, втулки насоса, тормозная лента и пакеты. Порой даже обнаруживаются трещины в корпусе АКПП – на стенках сетки гидравлических каналов. За «бэу» корпус придется выложить около 25 000 рублей. В остальных случаях для восстановления работоспособности АКПП понадобится 50-100 тыс. рублей.
В основе 6-скоростного автомат Ford 6R лежит немецкая коробка ZF 6HP26. Американская версия отличается гидроблоком и соленоидами собственной разработки. До 2008 года использовалась модификация 6R60, а с 2009 года – 6R80. Автомат довольно живучий. При регулярной замене масла и щадящих условиях эксплуатации АКПП уверенно преодолевает рубеж в 250 000 км. Жалобы на толчки – распространенное явление, которое, как правило, удается устранить путем обновления программного обеспечения. При обращении в сервис приходится менять втулки, барабан, гидротрансформатор, фрикционы, соленоид или гидроблок в сборе.
Базовые модификации Форд Эксплорер 4 для американского рынка были заднеприводными. Официальные машины Российского назначения были исключительно полноприводными. Передний мост подключается автоматически при пробуксовке задних колес. Кроме того, предусмотрен режим постоянного полного привода и имеется возможность использования понижающего ряда.
Сальники переднего и заднего моста могут потечь через 150-200 тыс. км. В сервисе за замену сальников попросят 5-6 тыс. рублей. При частых выездах на бездорожье после 180-200 тыс. км встречается растяжение цепи в раздатке и износ звездочек. Полный ремонт обходится в 50-70 тыс. рублей.
Спустя время выходит из строя ШРУС переднего карданного вала. Меняется он только в сборе с карданом – от 36 000 рублей. Аналоги имеют очень низкий ресурс. После 200 000 км могут потребовать замены и крестовины карданных валов (1-4 тыс. рублей).
Другие проблемы и неисправности
В районе 100-200 тыс. км зачастую начинает подтекать тройник отопителя – трескается пластиковый корпус. Оригинал стоит 2 000 рублей, но и он вскоре может снова потечь. Необычное решение – тройник из магазина сантехники за 50-100 рублей.
Через 6-10 лет практически гарантированно сгнивают трубки заднего контура системы кондиционирования. Многие просто «глушат» задний контур (около 6 000 рублей). Замена прогнивших трубок на более выносливые шланги обойдется в 20 000 рублей.
С возрастом изнашиваются актуатор и шестерни привода заслонок климатической установки.
Спустя 150-200 тыс. км может потребовать внимания генератор – изнашиваются щетки, контактные кольца, подшипники или диодный мост. Ремонт обойдется в 4-6 тыс. рублей.
Ford Mondeo 4 Расположение предохранителей, плавких вставок и реле и их замена
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа. Назначение предохранителей приведено в табл. 10.2.
Где находятся предохранители на Ford Mondeo 4? (решено) — 1 ответ
Предохранители в Ford
Mondeo 4 находятся в трёх блоках. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра. Внутри крышки блока на неё нарисована схема предохранителей. Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону.
Таблица для чего предназначены предохранители в подкапотном блоке.
Второй блок стоит под торпедо справа, под бардачком.
Блок
соединён с электронным блоком. Надо повернуть фиксатор по часовой и опустить вниз. Тогда можно добраться до самих предохранителей.
Размещение предохранителей в салонном блоке.
Таблица по назначению предохранителей в салонном блоке.
Третий блок стоит в багажнике, под крышкой, сбоку. Крышка имеет характерную выемку.
Блок закрыт двумя крышками, которые снимаются после сжатия фиксаторов.
Предназначение предохранителей блока багажника.
Схема предохранителей багажника седана и хэтчбека.
Инструкция по снятию и замене
В замене плавких предохранителей нет ничего сложного. Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция поможет вам.
- В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму.
- После этого сверьтесь с предоставленной выше информацией и определитесь, в каком БП следует произвести замену деталей. Определившись, какой элемент нужно менять, откройте крышку подкапотного или салонного БП.
- В корпусе БП расположен пинцет, предназначенный для демонтажа деталей блока. Возьмите его и с помощью этих щипчиков вытащите деталь из гнезда, где она установлена. Если она вышла из строя, по ней это будет видно. В частности, элемент БП будет выгоревшим или в его корпусе будет оборвана плавкая нить.
- Замените вышедший из строя компонент на новый.
