Схема предохранителей и реле Ford Mondeo 3 (2000-2007)

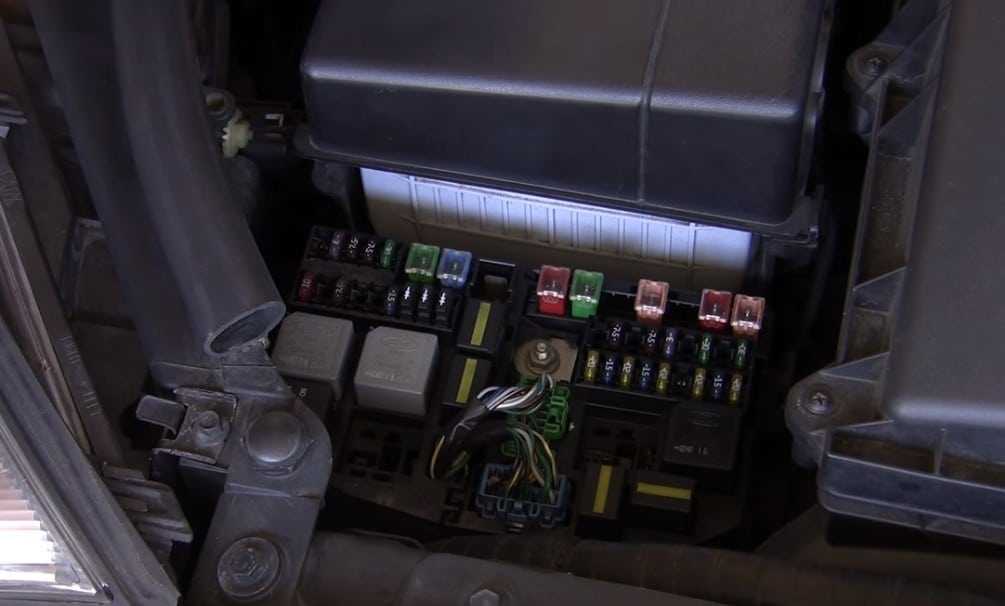

Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлажденияДизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
Блок предохранителей в салоне
| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Назначение |
| 60 | 25 | Стеклоподъемники с левой стороны |
| 61 | 25 | Стеклоподъемники с правой стороны |
| 62 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 63 | 7.5 | Габаритные огни с правой стороны |
| 64 | 7.5 | Габаритные огни с левой стороны |
| 65 | 7.5 | Кондиционер |
| 66 | 30 | Электропривод водительского сидения |
| 67 | 7.5 | Сигнализация |
| 68 | 15 | Прикуриватель |
| 69 | 7.5 | Аудио система, комбинация приборов |
| 70 | 15 | Универсал: Задняя розетка |
| 71 | 10 | Мультимедийная система для задних пассажиров |
| 72 | 20 | Радио |
| 73 | 20 | Люк |
| 74 | 20 | Разъем прицепа |
| 75 | 7.5 | Электропривод зеркал |
| 76 | 7.5 | Кондиционер |
| 77 | 7.5 | ABS, трэкшн контроль |
| 78 | 7.5 | Комбинация приборов, подушки безопасности |
| 79 | — | Не используется |
| 80 | 7.5 | Автоматическая коробка передач, лампы заднего хода |
| 81 | 7.5 | Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7.5 | Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15 | Подогрев сидений |
| 84 | 20 | Дневные ходовые огни |
| 85 | 7.5 | Левый дальний свет |
| 86 | 7.5 | Правый дальний свет |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7.5 | Подушки безопасности |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7.5 | Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20 | Разъем прицепа |
| 93 | 10 | Лампы стоп-сигнала, реле отопителя |
| 94 | 20 | Стеклоочиститель и омыватель |
| 95 | 7.5 | Ближний свет, реле омывателя фар |
| 96 | — | Не используется |
| 97 | 7.5 | Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7.5 | Электропривод зеркал, обогрев зеркал |
| 99 | 7.5 | Освещение салона |
| 10 | Фейслифтовые модели: Освещение салона | |
| Реле | ||
| R1 | Реле дальнего света | |
| R2 | Реле ближнего света | |
| R3 | Реле стеклоочистителя | |
| R4 | Реле зажигания | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле отопителя | |
| R7 | Реле вспомогательных цепей зажигания |
| № | А | Назначение | Расположение |
| 100 | 7.5 | Мультимедийная система | Встроен в мультимедийный модуль |
| 101 | 3 | CD-чейнджер | Под пассажирским переднем сиденьем |
Предохранитель прикуривателя форд мондео 3
Комментарии
Блок предохранителей форд фокус 2
спасибо! отличный обзор! много стало понятно. только про подрулевые лепестки ничего не показали. как пользоваться?
У меня тоже фм3 2005 года чистый немец полная комплектация с нуля брал в 2005 до сих пор в семье надежность очень высокая
ТОВАРИЩИ! по смотрите на моем канале форд мондео 3 2006 года за 100 тыс
Отличный автомобиль,у меня уже 7 лет такой,я очень доволен
а что за идея? планшет и магнитола!))
Мужики тоже вчера Форда взял 2004 в максималки сборка немец, но есть минус блин в права руль поворачиваешь как на КАМАЗе в лево норм, что за хуйня житкость менял, у меня кожа вся херня достался за 100к
место говорит за мной))))) а сел за пассажирским))))
какой объем двигателя не подскажешь?
ручка АКПП для 2-х литровой версии, давно искал, т.к моя затертая очень, может еще кому то пригодится)
Комплектация Эгоист! Нет задних электростекол, но за то есть электрический микролифт водительского сидения!
тачка отличная два года держу не парюсь
для 2007 года бедно. я купил за 175000 2004 но есть все плюс автомат. все это значит все! Как машина без esp 2007 года?
Соотношение цены и качества лучше не найти. Машинка с 2-х литровым дуратеком экономичная проста в обслуживании и очень даже надёжна.
регулировка находится рядом справа от включателя фар.два колесика.на видео прям на первой секунде видно их если посмотреть между рулем слева
Блок в салоне
Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.
Вариант 1
Схема
Описание
| F1 | 5А Датчик дождя |
| F2 | 10А Питание системы SRS (подушки безопасности) |
| F3 | 5А Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5А Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15А Задний стеклоочиститель |
| F6 | 15А Аудиосистема (включая голосовое управление) |
| F7 | 7,5А Модуль рулевого колеса |
| F8 | 5А Приборная панель |
| F9 | 15А Дальний свет фар |
| F10 | 20А Электропривод вентиляционного люка |
| F11 | 7,5А Фонари заднего хода |
| F12 | Резерв |
| F13 | 15А Лампа передней противотуманной фары |
| F14 | 15А Омыватель ветрового стекла |
| F15 | 10А Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв |
| F17 | 10А Плафоны освещения салона |
| F18 | 5А Иммобилайзера двигателя |
| F19 | 15А Прикуриватель |
| F20 | Резерв |
| F21 | 5А Устройство приема радиосигналов, датчик дождя |
| F22 | 20А Топливный насос |
| F23 | Резерв |
| F24 | 5А Выключатель зажигания (стартера и приборов) |
| F25 | 10А Лючок топливоналивной горловины |
| F26 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5А Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5А Выключатель стоп-сигналов |
Вариант 2
Фото — пример
Схема
Обозначение
| F1 | 7,5А Модуль рулевого колеса |
| F2 | 5А Приборная панель |
| F3 | 10А Плафоны освещения салона |
| F4 | 5А Иммобилайзера двигателя |
| F5 | 7,5А Адаптивная система круиз-контроля (ACC) |
| F6 | 5А Датчик дождя |
| F7 | 20А Прикуриватель |
| F8 | 10А Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15А Омыватели лобового стекла — задние |
| F10 | 15А Омыватели лобового стекла — передние |
| F11 | 10А Питание цепи разблокировки двери багажного отделения |
| F12 | 10А Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 7,5/20А Топливный насос |
| F14 | 5А Дистанционный частотный приемки, Датчик движения в салоне |
| F15 | 5А Выключатель зажигания (стартера и приборов) |
| F16 | 5А Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика) |
| F17 | 5А Датчик вибрации рулевого колеса |
| F18 | 10А Питание системы SRS (подушки безопасности) |
| F19 | 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5А Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы |
| F21 | 15А Электропитание радиоприемника |
| F22 | 5А Выключатель стоп — сигналов |
| F23 | 20А Потолочный люк |
| F24 | 5А Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой |
Блок в багажнике
Он расположен слева за боковой обшивкой. В зависимости от кузова автомобиля и его комплектации возможны различные версии.
Схема
Универсалы
Общее объяснение элементов
| ФА1 | Блок управления передней левой двери (электростеклоподъемники, центральный замок, складывающиеся зеркала, подогрев зеркал) |
| ФА2 | Блок управления правой передней дверью (электростеклоподъемники, центральный замок, складывающиеся зеркала, подогрев зеркал) |
| ФА3 | Блок управления левой задней дверью (электростеклоподъемники) |
| ФА4 | Блок управления задней правой дверью (электростеклоподъемники) |
| ФА5 | Блокировка замков задних дверей без участия блоков управления дверьми |
| ФА6 | Розетки для подключения дополнительного оборудования |
| ФА7 | Соленоиды реле |
| ФА8 | Рестайлинг: Автомобильный модуль бесключевой системы Дорестайлинг: Блокировка рулевой колонки |
| ФА9 | Катушки реле VQM (пуск/стоп) |
| ФА10 | Электрическая регулировка сиденья водителя |
| FA11 | Аксессуары, модуль прицепа |
| FA12 | Электрическая регулировка сиденья водителя |
| Fb1 | Модуль помощи при парковке |
| Fb2 | Блок управления подвеской |
| Fb3 | Сиденье водителя с подогревом |
| Fb4 | Подогрев пассажирского сиденья |
| Fb5 | Подогрев заднего левого сиденья |
| Fb6 | Бронирование |
| ФБ7 | Обогрев заднего правого сиденья |
| FB8 | Система помощи при парковке, BLIS |
| Фб9 | Электрическая регулировка сиденья переднего пассажира |
| ФБ10 | Охранная сигнализация |
| ФБ11 | Бронирование |
| ФБ12 | Бронирование |
| ФК1 | Бронирование |
| ФК2 | Бронирование |
| ФК3 | Бронирование |
| ФК4 | Бронирование |
| ФК5 | 20А автомобиль с системой запуска без ключа 7,5А CD-чейнджер, мультимедийная система для пассажиров задних сидений |
| ФК6 | Бронирование |
| ФК7 | 5A Функциональный модуль памяти положения сиденья |
| ФК8 | 20А Дорестайлинг: Бесключевой доступ, 7,5А Рестайлинг: Мультимедийная система/CD-чейнджер для заднего пассажира |
| ФК9 | Усилитель аудиосистемы 20А |
| ФК10 | Звуковая система Сони 10А |
| ФК11 | Бронирование |
| ФК12 | Бронирование |
Раскладка предохранителей и реле Ford Mondeo
Раскладка предохранителей и реле
Центральная коробка предохранителей (спрятана слева, под щитком приборов за ящиком с принадлежностями)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
60 |
25 |
прозрачный |
Электрический стеклоподъемник левый |
|
61 |
25 |
прозрачный |
Электрический стеклоподъемник правый |
|
62 |
15 |
синий |
Передние и задние противотуманные фары |
|
63 |
7,5 |
коричневый |
Парковочный огонь правый |
|
64 |
7,5 |
коричневый |
Парковочный огонь левый |
|
65 |
7,5 |
коричневый |
АС-/вентилятор отопителя |
|
66 |
30 |
зеленый |
Регулировка сидений |
|
67 |
7,5 |
коричневый |
Регулирование двигателя/ электронный модуль |
|
68 |
15 |
синий |
Прикуриватель |
|
69 |
7,5 |
коричневый |
Особое место, в зависимоти от оснащения |
|
70 |
15 |
синий |
Штепсельная розетка |
|
71 |
– |
– |
Резервный (не занято) |
|
72 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
73 |
20 |
желтый |
Сдвигаемая панель крыши с электроприводом |
|
74 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
75 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
|
76 |
7,5 |
коричневый |
Кондиционер (АС) |
|
77 |
7,5 |
коричневый |
АБС |
|
78 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
79 |
– |
– |
Резервный (не занято) |
|
80 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
81 |
7,5 |
коричневый |
Датчик загруженности, подушка безопасности пассажира рядом с водителем |
|
82 |
7,5 |
коричневый |
Управление двигателя |
|
83 |
15 |
синий |
Обогреваемые сиденья |
|
84 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
85 |
7,5 |
коричневый |
Дальний свет слева |
|
86 |
7,5 |
коричневый |
Дальний свет справа |
|
87 |
– |
– |
Резервный (не занято) |
|
88 |
15 |
синий |
Управление двигателя |
|
89 |
7,5 |
коричневый |
Подушка безопасности |
|
90 |
15 |
синий |
Стеклоочиститель заднего стекла |
|
91 |
7,5 |
коричневый |
Электрический стеклоподъемник |
|
92 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
93 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
94 |
20 |
желтый |
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
|
95 |
7,5 |
коричневый |
Ближний свет |
|
96 |
– |
– |
Резервный (не занято) |
|
97 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
98 |
7,5 |
коричневый |
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
|
99 |
7,5 |
коричневый |
Внутреннее освещение |
|
Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле. |
Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
1 |
30 |
зеленый |
Основное питание АБС |
|
2 |
50 |
красный |
Главный предохранитель |
|
3 |
60 |
желтый |
Система предварительного разогрева (дизель) |
|
4 |
30 |
зеленый |
Обогреваемое заднее стекло |
|
5 |
– |
– |
Резервный (не занято) |
|
6 |
40 |
зеленый |
Основное питание (АС/вентилятор отопителя) |
|
7 |
50 |
красный |
Аккумуляторная батарея |
|
8 |
60 |
желтый |
Вентилятор двигателя |
|
9 |
20 |
желтый |
Управление двигателя/электронный модуль |
|
10 |
40 |
зеленый |
Вентилятор двигателя |
|
11 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
12 |
– |
– |
Резервный (не занято) |
|
13 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
14 |
– |
– |
Резервный (не занято) |
|
15 |
3 |
розовый |
Обогреваемое переднее стекло |
|
16 |
7,5 |
коричневый |
Ближний свет слева |
|
17 |
– |
– |
Резервный (не занято) |
|
18 |
7,5 |
коричневый |
Ближний свет справа |
|
19 |
– |
– |
Резервный (не занято) |
|
20 |
20 |
желтый |
Тормозная система (АБС) |
|
21 |
15 |
синий |
Управление двигателя |
|
22 |
20 |
желтый |
Система омывания фар |
|
23 |
15 |
синий |
Контроль предварительного разогрева (дизель) |
|
24 |
20 |
желтый |
Система централизованного блокирования |
|
25 |
синий |
Аварийная световая сигнализация | |
|
26 |
желтый |
Звуковой сигнал | |
|
27 |
15 |
синий |
Топливный насос |
|
28 |
20 |
красный |
Зажигание/замок – выключатель зажигания |
|
29 |
– |
– |
Резервный (не занято) |
|
30 |
– |
– |
Резервный (не занято) |
|
31 |
– |
– |
Резервный (не занято) |
|
32 |
– |
– |
Резервный (не занято) |
|
33 |
– |
– |
Резервный (не занято) |
|
34 |
Диод/управление двигателя | ||
|
35 |
Диод/АС | ||
|
36 |
Диод/топливный насос/ индикатор уровня топлива | ||
|
37 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
38 |
– |
– |
Резервный (не занято) |
|
40 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
41 |
– |
– |
Резервный (не занято) |
|
42 |
– |
– |
Особое место, в зависимости от оснащения |
Реле
|
1 |
Фары |
|
2 |
Обогреваемое заднее стекло |
|
3 |
Звуковой сигнал |
|
4 |
Топливный насос |
|
5 |
Регулирование двигателя |
|
6 |
АС |
|
7 |
Вентилятор двигателя |
|
8 |
Реле предварительного разогрева (дизель) |
|
9 |
Вентилятор двигателя |
|
10 |
Стартер |
Видео про «Раскладка предохранителей и реле» для Ford Mondeo
Замена предохранителя на Форд мондео
Ремонт блока предохранителей Форд Мондео 2
https://youtube.com/watch?v=NkYHZy1YtaI
Замена предохранителя на Форд Фокус 2
Engine compartment
This fuse and relay box is located on the left side next to the headlight and is covered by a protective cover.
On the reverse side of which there will be an up-to-date diagram with the designation of the elements.
Diagram
Designation
| 1 | 30А ABS |
| 2 | 50A Ignition relay |
| 3 | 60A Diesel Engines: Engine Heater |
| 4 | 30A Heated rear window |
| 5 | 20A Facelift models: Heated seats |
| 6 | 40A Heater fan |
| 7 | 50A Main power supply |
| 8 | 60A Cooling fan, preheating relay |
| 9 | 20A Relay ECU |
| 10 | 40A Cooling fan |
| 11 | 30A Heated front glass |
| 12 | Reserve |
| 13 | 30A Heated front glass |
| 14 | Reserve |
| 15 | 3A Heated front glass |
| 16 | 7.5A Normal headlights: Left low beam 20A Xenon headlights: Left low beam |
| 17 | Automatic transmission |
| 18 | 7.5A Normal headlights: Right low beam 20A Xenon headlights: Right low beam |
| 19 | Reserve |
| 20 | 20А ABS |
| 21 | 15A Light Switch |
| 22 | 20A Headlight washer relay |
| 23 | 7.5A Package ST220: Siren backup battery 20A Diesel engines: Auxiliary heater |
| 24 | 20A Central locking |
| 25 | 15A Hazard warning and direction indicators |
| 26 | 20A Horn relay |
| 27 | 15A Fuel pump relay, heated front glass |
| 28 | 20A Ignition lock |
| 29 | 30A Starter relay |
| 30 | 7.5A Generator |
| 31 | 7.5A Air conditioner |
| 32 | 3A Engine control unit, automatic transmission |
| 33 | 7.5A Electronic relay |
| 34 | Electronic module diode (EEC) |
| 35 | A / C Compressor Clutch Diode |
| 36 | Engine cooling fan diode |
| 37 | 15A oxygen sensor |
| 38 | Not used |
| 39 | Not used |
| 40 | 7.5A Speed sensor, engine control valves |
| 41 | Not used |
| 42 | 10A Petrol engines: Engine control unit 15 Diesel engines: Engine control unit |
| Relay | |
| R1 | Low beam relay |
| R2 | Front window defogger relay |
| R3 | Horn relay |
| R4 | Fuel pump relay |
| R5 | EBU relay |
| R6 | Air conditioner relay |
| R7 | Cooling fan relay |
| R8 | Diesel engines: Relay for auxiliary heating ST220 with automatic transmission: Relay for reversing lights |
| R9 | Cooling Fan Relay Automatic Diesel Engines: Reversing Light Relay |
| R10 | Starter relay |
Лампочки
| Лампочки | Мощность (Ватт) | Тип (пампы или патрона) |
| Указатели поворота | 21 | байонетный |
| Освещение моторного отделения | 10 | клиновой |
| Противотуманные фары: | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (ближний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (дальний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Лампы освещения багажного отделения: | ||
| модели выпуска до 1996 года | 10 | с упругими контактами |
| модели выпуска с 1997 года | 10 | байонетный |
| Лампы освещения салона | 10 | с упругими контактами |
| Лампы номерного знака | 5 | с упругими контактами |
| Лампа для чтения | 5 | клиновой |
| Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) | 21 | байонетный |
| Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) | 21/5 | байонетный |
| Лампы заднего блока (Седан /Хэтчбэк) | 5 | байонетный |
| Фонари заднего хода | 21 | байонетный |
| Боковые повторители указателей поворота | 5 | клиновой |
| Габаритные фонари | 5 | клиновой |
| Лампы стоп-сигнала: | ||
| на верхнем уровне | 5 | клиновой |
| в блоке задних ламп: | ||
| Седан с 1997 года (стоп-сигнал и фонарь заднего хода) | 21/5 | байонетный |
| все остальные модели | 21 | байонетный |
Самые популярные
- 1 Тормозная система
Знак «Шипы» обязательно ли крепить на авто?
- 1 Выпускная система
Под знаком «Шипы»: за что могут оштрафовать барнаульских водителей Правильная установка знака шипы согласно пдд
- 1 Тормозная система
Что такое корч в авто. Что такое корч? Сцепление и редуктор заднего моста
- 1
Как выбрать автомобиль под себя Как выбрать новое авто
Пустой блок главная страница
Популярное
Рулевое управление
Какую машину купить начинающему водителю?
Рулевое управление 03.03.2020
Сцепление и муфты
Малолитражка – самый удобный, практичный и демократичный вид автомобильного транспорта!
Сцепление и муфты 03.03.2020
Рулевое управление
Расположение блоков управления
Общая схема расположения блоков
Описание
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
Основной блок
Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки. Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.
| Обозначение | Назначение | |
|---|---|---|
| F1 | Отвечает за основное питание транспортного средства, работу ABS. | |
| F2 | Является главным предохранителем системы. | |
| F3 | Регулирует работоспособность дизельного двигателя. | |
| F4 | Обеспечивает обогрев заднего стекла. | |
| F8,10 | Отвечает за работу вентилятора. | |
| F11 | Обеспечивает обогрев переднего стекла. | |
| F22 | Регулирует работу омывателей лобового стекла и фар. | |
| F24 | Обеспечивает блокировку центрального замка. | |
| F26 | Отвечает за своевременную подачу стоп-сигнала. | |
| F27 | Отвечает за работу бензонасоса. | |
| Реле | ||
| 4 | Обеспечивает работу топливного насоса. | |
| 3 | Регулирует подачу звукового сигнала. | |
| 10 | Отвечает за работу генератора. |
Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.
Предохранители для Ford Mondeo 4 поколения
Аналогично предыдущему поколению, в машине установлены два блока предохранителей. Однако в этих машинах дополнительно идет разделение на дорестайлинговые и послерестайлинговые версии. Для блока в подкапотном пространстве используются следующие обозначения:
Второй блок располагается на крышке под бардачком со стороны переднего пассажира. Чтобы получить доступ, водителю необходимо повернуть фиксатор, а затем опустить всю конструкцию вниз. Для этого блока актуальна следующая схема предохранителей «Форд-Мондео» (рестайлинговая версия):
Для версии до рестайлинга используйте следующую расшифровку:
Главная особенность четвертого поколения Ford Mondeo – наличие третьего блока, который находится в багажном отделении, на стенке возле левой задней фары.
Ford Mondeo III Защита от перегрузок – предохранители в салоне и моторном отсеке
13.27. Защита от перегрузок – предохранители в салоне и моторном отсеке
В вашем Mondeo многочисленные предохранители защищают бортовую электрику от
перенапряжений. Их защитная функция проявляется при теоретической максимальной
нагрузке отдельной электрической цепи. Предохранители прерывают подачу тока
как только, например, короткое замыкание (дефектный потребитель, поврежденный
провод) нескоординированно отводит бортовое напряжение на массу. Тем самым они
предотвращают появление других дефектов (например, воспламенение провода) в
вашем автомобиле. Mondeo имеет плоские электрические предохранители, плавкая
проволока которых – в случае перегрузки – перегревается. Для отдельного предохранителя,
впрочем, «факт» перегрузки может наступить даже тогда, когда полностью нагруженная
электрическая цепь дополнительно еще «приукрашивается» другими потребителями
(HiFi-системами, мощными выходными усилителями или недопустимыми мощными лампами).
Кроме того, банальные автомобильные пылесосы и холодильные шкафы, которые просто подпитываются током от штепсельной розетки прикуривателя, могут порой «расплавить»
предохранитель. Поэтому выделите в Mondeo в случае необходимости для дополнительных
потребителей отдельную электрическую цепь – естественно, со своим предохранителем.
Чтобы исключить все возможные варианты, обратитесь лучше к автоэлектрику на
заводе, который может подсказать вам нужное сечение провода (мин. 15 мм 2 ) и достаточный способ защиты электрической цепи.
Распределены по разным электрическим цепям – бортовые предохранители
Система управления двигателем и большинство мощных агрегатов предохраняются
по отдельности. Чтобы ваш Mondeo не остался полностью без тока при наличии электрического
сбоя или дефекта, инженеры Ford распределили своих бортовых потребителей по
нескольким электрическим цепям. Неглавные вспомогательные потребители объединяются
в разные группы и также «проходят» соответственно через предохранитель. Не так
обстоят дела в электрических цепях между стартером, аккумуляторной батареей,
генератором и замком-выключателем зажигания: здесь постоянно имеет место полная
мощность аккумулятора
Поэтому особая осторожность при обращении с этими электрическими
цепями: вначале ВСЕГДА отключайте аккумулятор! В противном случае будут запрограммированы
капитальные повреждения и воспламенения проводов и даже возгорание автомобиля
|
