Где найти блоки предохранителей на Ford Transit 2000–2006

Через 35 лет после появления, в 2000 г., на Амстердамском автосалоне представили 6-е поколение Ford Transit. Его собирали на бельгийском заводе в Генке. Уже в 2001 г. фургон стал самым популярным в Европе среди конкурентов.

В 2002 г. на машину впервые поставили автодизель в 125 л.с. В 2003 г. в продаже появился уменьшенный вариант Transit Connect. С 2004 г. производство развернули в Турции. В 2005 г. с конвейера предприятия в Саутгемптоне сошел 5-миллионный автомобиль.

В том же 2005 г. фургон оснастили специальным двигателем для заднего привода HPCR мощностью 135 л. с. и 6-ступенчатой заднеприводной КПП MT-82.

Реле и предохранители на Форд Транзит 2000–2006 гг. выпуска устанавливались в салоне и под капотом.

В салоне

Чтобы добраться до модуля с плавкими вставками в салоне, нужно сделать так:

1. Войти в кабину в переднюю пассажирскую дверь.
2. Открыть бардачок.
3. Подцепить внутреннюю панель за выемку.
4. Снять ее.

Расположение блока в салоне.

В моторном отделении

Поиск установочного бокса в моторном отделении заключается в следующих действиях:

1. Открыть и зафиксировать капот.
2. Найти бачок омывателя лобового стекла.
3. Отжать фиксаторы на крышке пластмассового короба между ним и левым бортом.
4. Приподнять защиту модуля.

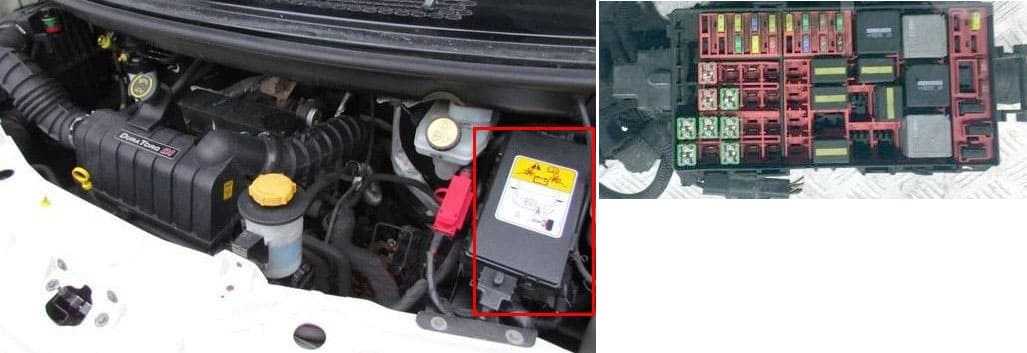

Расположение блока под капотом.

Дополнительный блок реле

Реле, установленные на вспомогательной плате, находятся под главным модулем моторного отсека. Для доступа к ней нужно приподнять главную панель, не повредив разъемы.

Реле отопителя

Релейный пускатель отопителя находится рядом с салонным блоком предохранителей. Добраться до него можно так же как и до перемычек.

Где предохранитель габаритных огней на Форд Транзит?

.Теперь мы попытаемся найти предохранитель габаритных огней на вашем Ford Transit. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, контролирующие правильную работу габаритных огней. Мы по очереди поможем вам найти предохранитель габаритных огней на вашем Ford Transit.

Замена внутреннего предохранителя габаритных огней вашего Ford Transit

.Сначала мы сосредоточимся на внутреннем предохранителе задних фонарей вашего Ford Transit. Для этого вам нужно будет подойти к блоку предохранителей вашего автомобиля. Если вы не можете его найти, знайте, что он находится рядом с рулевым колесом, его точное положение указано в руководстве по эксплуатации вашего Ford Transit.

• Посмотрите в руководстве на крышке блока предохранителей, чтобы найти предохранитель стояночного света вашего Ford Transit, он должен быть указан в разделе «Стояночные огни» .
• Аккуратно вытащите предохранитель плоскогубцами и проверьте состояние нити накала.
• Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу этого содержания и проверьте подачу питания на габаритные огни. В крайнем случае, вы можете отвезти свой автомобиль к автомеханику, чтобы он более подробно рассмотрел причину вашей проблемы.
• После замены предохранителя заднего фонаря на вашем автомобиле соберите его обратно и проверьте фары.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Ремонт Ford Transit

В виду отличных эксплуатационных характеристик машины, владельцам Форд Транзит руководство по ремонту может понадобиться не часто. Тем не менее, не лишним будет подготовиться к возникновению неполадок заранее. Первое, что может понадобится при активной эксплуатации — замена колодок Форд Транзит. Она проводится при возникновении характерных признаков проблемы или в качестве профилактики через определенное количество километров пробега. В тяжелых дорожных условиях пригодится замена топливного фильтра. Процедура избавит владельца от возможных поломок в будущем, которые не заставят себя ждать при долгом игнорировании проблемы с этой деталью.

Обязательной к изучению является и замена генератора. Эта процедура поможет устранить неисправность электросистемы.

Возникли вопросы? Задайте их более опытным автовладельцам и дипломированным специалистам прямо на сайте. Их развернутый ответ прекрасно дополнит для Ford Transit руководство по ремонту.

История Ford Transit c 1953-го года и по настоящее время

Родителем современной модели Ford Transit считается модель FK1000, которая производилась на заводе в Кельне с 1953-го по 1965-й год. Фургон был предназначен лишь для внутреннего рынка и поэтому не получил названия серии, а лишь сменил свое название в 1961-м году на Ford Taunus Transit. Тем не менее, в Германии именно эта модель считается представителем первого поколения.

Первая полноценная версия автомобиля c индексом Mark-1 появилась лишь в 1965-м году. Именно она дошла до сегодняшнего дня пройдя через множество изменений, включая и 3 поколения платформ. Модель оснащалась бензиновыми двигателями с объемом 1,7 и 2,0 литра. Дизельная модификация отличалась эффективной мощностью равной 43 л.с.

Четвертое поколение (Mark 3 и рестайлинговая версия Mark 4) явило себя в 1986-м году. Его представители отличились “однокоробочной” конструкцией кузова, изменениями во внешности и салоне автомобиля, появлением новой комплектации и использованием более мощных версий двигателей.

Последним стало пятое поколение. Машины получили отличный внешний дизайн, мощные моторы, современные детали и продолжили выпускаться с 2000-года и по сегодняшний день. В 2006-м году автомобиль Ford Transit претерпел рестайлинг.

Fuse Layout Ford Transit / Tourneo 2000-2006

Table of Contents

Passenger Compartment Fuse Box

It is located underneath the storage compartment on the passenger side of the instrument panel (lift the storage compartment with the handle).

Fuse Box Diagram

Assignment of the fuses in the instrument panel

№	Amp	Description
201	15A	Instrument cluster, rear window wiper, clock
202	5A	Heated windscreen
203	20A	Fog lamps
204	—	Not used
205	15A	Light control, direction indicators, multi-function lever, engine management, ignition
206	5A	Number plate light
207	10A	Airbag module
208	10A	Instrument cluster illumination
209	15A	Side lamps
210	15A	Tachometer, clock
211	30A	Rear heater blower motor
212	10A	Cigar lighter
213	10A	Rear air conditioning
214	15A	Interior lamps, electric mirrors
215	20A	Heated windscreen, heated front seats, auxiliary heater
216	20A	Auxiliary power socket
217	15A	Heated rear window, heated exterior mirrors
218	—	Not used
219	30A	Electric windows
220	20A	Heated rear window
221	15A	Brake lamp switch
222	15A	Radio
223	30A	Heater blower motor
224	20A	Headlamp switch
225	15A	Air conditioning
226	20A	Hazard warning flashers, direction indicators
227	5A	Radio, ABS
		Auxiliary fuses (Bracket behind instrument cluster)
230	15A	Central locking, alarm system
231	15A	Central locking, alarm system
Relays
R1		Ignition
R2		Windscreen wiper

Advertisements

Relay box (Chassis Cab without parking system)

№	Relay
R1	Interior lighting
R2	Windscreen heater (right)
R3	Rear window defogger
R4	Windscreen heater (left)

Fuse Box Diagram

Advertisements

Assignment of the fuses in the engine compartment

№	Amp	Description
1	5A	Auto shift manual transmission
2	—	Not used
3	20A	Daytime running lamps, dipped beam
4	5A	Battery voltage sensor (Diesel engines)
5	20A	Fuel cut-off switch
6	30A	Towing equipment
7	15A	Horn
8	20A	ABS
9	20A	Main beam
10	10A	Air conditioning
11	20A	Windscreen washers, rear window washers
12	—	Not used
13	30A	Multi-function lever, windscreen wipers
14	15A	Reversing lamp
15	5A	Engine immobilisation system module
16	5A	Electronic engine control
17	30A	Towing equipment
18	—	Not used
19	5A	Auto shift manual transmission
20	15A	Auto shift manual transmission
21	20A	Engine management
22	20A	Fuel pump
23	10A	Dipped beam, right-hand side
24	10A	Dipped beam, left-hand side
101	40A	ABS
102	40A	Heated windscreen left-hand side
103	50A	Main power supply to electrical system
104	50A	Main power supply to electrical system
105	40A	Engine cooling fan (2.0 Diesel and 2.3 DOHC engines)
106	30A	Ignition
107	30A	Ignition
108	—	Not used
109	40A	Engine cooling fan (2.0 Diesel and 2.3 DOHC engines)
110	40A	Heated windscreen, right-hand side
111	30A	Ignition
112	—	Not used
113	40A	Auto shift manual transmission
114 -122	—	Not used
Relays
R1		Starter
R2		Glow plug
R3		Horn
R4		High beam headlights
R5		Battery charging indicator
R6		Low beam headlights
R7		Engine Management
R8		Lamp check
R9		Fuel Pump
R10		A/C
R11		Fuel Pump
R12		Electric fan 1
R13		Main ignition

Relay Box

№	Relay
R1	Charging system
R2	Turn signal (right), trailer
R3	Not Used
R4	Turn signal (left), trailer
R5	Electric fan 2
R6	Active Suspension Compressor

Замена

Перед тем, как заменить старый предохранитель на Форд Транзит, необходимо выключить зажигание и все электрическое оборудование. Вынуть старый элемент можно руками, либо специальным съемником предохранителей. Рекомендуется установить новый элемент с таким же цветом и характеристиками.

Вставить его нужно руками. Элемент должен плотно войти в разъем до упора. Далее следует закрыть крышку и проверить работоспособность электроприбора, за который отвечал данный предохранитель.

Элемент может быть неисправен из-за подгоревшей ножки. Такое случается при неплотной посадке предохранителя. В результате – разрыв токоведущей цепи. Поэтому при установке нужно полностью поместить ножки в разъем.

Ford Tranzit с 2006. Руководство по эксплуатации, ремонту и ТО

Автомануал по ремонту Ford Transit в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате rar.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Формат: rar

Размер файла: 515,5 Mb

электронная книга в формате rar

• Предупреждение
• Загрузка

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Что вы найдете в книге по ремонту Ford Transit?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Ford Transit.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Ford Transit.

Описание книги

Книга по ремонту Ford Transit

Эксплуатация любого автомобиля Ford Transit невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Ford Transit содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Ford Transit разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Ford Transit);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Ford Transit).

Любая из процедур ремонта Ford Transit приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Ford Transit высококвалифицированными автомеханиками.

Книга «Ford Tranzit с 2006. Руководство по эксплуатации, ремонту и ТО» необходима, чтобы диагностика и ремонт Ford Transit могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Ford Transit Вы можете в формате rar. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Блоки предохранителей

Находится под приборной панелью.

Вариант 1

Характерен для старых моделей и состоит из 2 отделений

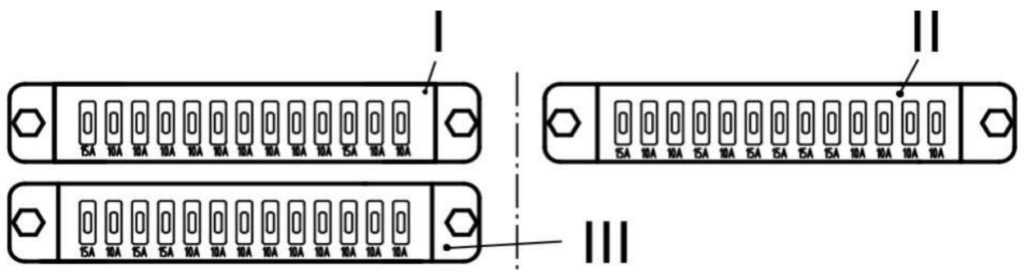

Принципиальная схема

Назначение

Левосторонний блок

1FU1	8A Выключатель, управляющий приводом пассажирской двери. Источник питания для указателей поворота и системы сигнализации дверей
1FU2	8A Источник питания для выключателя света водителя, аварийной остановки
1FU3	16A Источник питания для комбинации приборов, модуля ABS, системы зажигания
1FU4	8A Контрольная лампа, переключатель света заднего хода
1FU5	8A Источник питания для левого переднего стеклоочистителя
1FU6	8A Источник питания для циркуляционного насоса
1FU7	8A Питание выключателя омывателя ветрового стекла, комбинации приборов и вольтметра
1FU8	16A Источник питания для противотуманных фар
1FU9	8A Источник питания для правой боковой сигнальной лампы
1FU10	8A Источник питания для левой лампы боковой разметки

Правый боковой блок

2FU1	16A Источник питания для реле звукового сигнала, осушителя воздуха
2FU2	Источник питания 16A для выключателя обдува ветрового стекла
2FU3	16A Источник питания для выключателя внутреннего освещения, подкапотной лампы и розетки
2FU4	8A Источник питания для правого выключателя внутреннего освещения
2FU5	8A Источник питания для левой фары дальнего света
2FU6	8A Источник питания для правой контрольной лампы дальнего света фар
2FU7	8A Источник питания для левой фары «дальнего света», выключателя заднего противотуманного фонаря
2FU8	8A Источник питания для правой фары «дальнего света»
2FU9	8A Источник питания для правого переднего стеклоочистителя, выключателя стоп-сигнала
2FU10	8A Запасной

Вариант 2

Он состоит из 3 отсеков (плат предохранителей).

Принципиальная схема

I — от 1FU1 до 1FU13; II — от 2FU1 до 2FU13; III — от 3FU1 до 3FU13

Идентификация

1FU1	Резерв
1FU2	10A Управление пассажирской дверью с места водителя; электронный спидометр
1FU3	10A Реле сигнала поворота; Сигнализация
1FU4	Осушитель 10A; Электронный спидометр
1FU5	10A Электромагнитный запорный клапан, зажигание
1FU6	Обмотка реле возбуждения генератора 10А; контрольная лампа генератора; комбинация приборов и тахометр; тормоза с ABS
1FU7	10A Контрольная лампа; лампа заднего хода; контроль свечи накаливания
1FU8	10A Органы управления подогревателем жидкости
1FU9	10A Циркуляционный насос, противотуманная фара
1FU10	10A Система омывателя ветрового стекла; Индикатор напряжения
1FU11	15A Звуковые сигналы
1FU12	10A Правая боковая сигнальная лампа; Контрольные лампы дверей
1FU13	10A Левый фонарь боковой разметки; освещение приборной панели
2FU1	Резерв
2FU2	10A Огни, освещающие правую сторону пассажирского салона
2FU3	10A Левый передний стеклоочиститель
2FU4	15A Правый передний стеклоочиститель; тормозные огни, выключатель освещения
2FU5	10A Электрический обдув бокового стекла
2FU6	15A Электрический двигатель обдува ветрового стекла
2FU7	15A Электродвигатель обогревателя сиденья водителя; вспомогательный циркуляционный насос (для ПАЗ-32053-07)
2FU8	15A Электромотор отопителя левой стороны №1; Электромотор отопителя левой стороны №2
2FU9	15A Задние противотуманные фары; мотор отопителя, правая сторона №1; мотор отопителя, правая сторона №2, питание стеклоочистителя и омывателя лобового стекла
2FU10	10A Фара, левый дальний свет
2FU11	10A Фара, правая сторона Дальний свет; Контрольная лампа фары
2FU12	10A Фара, левый стоп-сигнал
2FU13	10A Фара, правый ближний свет
3FU1	В режиме ожидания
3FU2	10A Ограничитель скорости (для PAZ-32053-77)
3FU3	15A Источник питания фар, реле ближнего света / реле дальнего света
3FU4	15A Светильник для фар на левой стороне салона. Источник питания для розетки переносной лампы. Свет в моторном отсеке
3FU5	10A Электродвигатели принудительной вентиляции, питание зеркал заднего вида с подогревом (для ПАЗ-32053-70)
3FU6	10A Электродвигатель для вентилятора водителя, розетка на приборной панели, питание системы внутренней и внешней сигнализации (к ПАЗ-32053-70)
3FU7	10A Противотуманные фары
3FU8	10A Зеркала заднего вида с подогревом
3FU9	Автомобильный блок питания 10A; блок питания для автомобильного радио, разъем для подключения дополнительного оборудования
3FU10	резерв 10А
3FU11	10A Привод двери. Аварийное открывание двери
3FU12	резерв 10А
3FU13	10A ЭБУ двигателя, реле стартера

Плавкие предохранители и реле

Центральная распределительная коробка расположена со стороны водителя, слева под панелью приборов. Предохраняемые цепи обозначены символами на внутренней стороне крышки.

Откройте крышку, чтобы проверить или заменить предохранитель.

Сгоревшие предохранители определяются по обрыву на проводе. Все предохранители вставляются нажатием.

Внимание! Выключите зажигание и все электрооборудование, прежде чем заменить предохранитель или реле. Сгоревший предохранитель заменяйте новым, рассчитанным на тот же ток

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Как открыть форд транзит без ключа

Магазин автозапчастей Авторесурс ТМ Чугуев

0953018176 0675765861 0633323740 0574642068

СТО Авторесурс ТМ

0685344881 0574642069

Поэтому забыть их там боялся. Правильно говорят, что нужно мыслить позитивно, а то в противном случае неприятности притягиваются. Документы мой товарищ сберег, а вот ключи от своего Форда потерял.

Ехать утром он никуда не собирался (учитывая предыдущее мероприятие) а вот документы очень нужны были. Пришел он на стоянку в момент, когда там было много людей, готовившихся ехать на работу или по своим делам. Все мы смотрим фильмы, в том числе Голливудские, в которых главные герои (а иногда и героини) с легкостью открывают любые замки без ключей, используя пистолеты (что глупо, пуля ведь может отрикошетить в стреляющего), женские шпильки, проволоку и т. д. А для попадания внутрь чужой машины и длинную железную линейку. Сочувствующий народ на стоянке решил помочь моему товарищу. Ведь у каждого водителя есть много всевозможных инструментов. Но ничего у них не вышло,а стекло разбивать было жалко. Одному из присутствующих пришла идея привезти из ближайшей СТО слесаря, разбирающегося в подобных делах. С этого момента я лично присутствовал, так как приехал на стоянку, чтобы отвезти товарища на работу.

Слесарь с легкостью вскрыл машину. Куском длинной проволоки, привезенной с собой. Да, необходимо отметить, что тип блокировки замка — центральный. Для того, чтобы показать этот процесс, достаточно двух фото или небольших рисунков. Но публиковать их на в статье я не буду. Не хочется давать пособие начинающим взломщиков машин. Главное, что уяснил я и окружающие — это отчаиваться в данной ситуации не надо, и портить свое авто грубыми методами нецелесообразно. А если Вы в подобной ситуации не найдете такого слесаря, обратитесь в специализированные фирмы, занимающиеся вскрытием замков и сейфов (у них должна быть лицензия). Кстати, они процессы вскрытия не показывают, даже хозяевам. По моему, это правильно.

А вот личинки замков менять впоследствии пришлось. Ведь ключ не нашелся, а запасного не было. Это можно сделать самому. Но обязательно потребуется дрель для высверливания заклепок. При установке новой личинки не забудьте утопить фиксатор, иначе не вставите.

Бывает и так, что ключ есть, а замок не открывается. Значит грани у ключа стерлись. А вот что касается проводки, то есть системы центрального замка, сам бы я не экспериментировал . Лучше к спецам.

Раз речь зашла о замках, следует предупредить автовладельцев о новом виде мошенничества. Злоумышленники покупают замок, ну а дальнейшее видно на фото. Платить шантажистам конечно не надо. Но и ехать не стоит. Сильно поцарапаете краску двери и ручки, да и шум в салоне будет.

Умеете пользоваться ножовкой иди болгаркой? Тогда проблема быстро решится. Можно и ручку самому снять. А если не уверены в своих силах, то езжайте к профессионалом, предварительно хорошо обмотав замок и ручку двери изолентой.

Passenger compartment

It is located on the passenger side under the storage compartment in the instrument panel. To access, you need to lift the case of the storage compartment using the handle.

The photo

Diagram

Diagram of the lower section of the relay

or

Protected components

201	15A Instrument panel, rear window wiper, clock
202	5A Heated windshield
203	20A Fog lights / lights
204	Reserve
205	15A Lighting control, direction indicators, multifunction lever, engine control, ignition
206	5A License plate illumination lamp
207	10A Airbag module
208	10A Illumination of the instrument panel
209	15A Side lights
210	15A Tachometer, hours
211	30A Rear heater fan motor
212	10A Cigarette lighter
213	10A Rear air conditioning
214	15A Interior lighting, power mirrors
215	20A Heated windshield, heated front seats, additional heater
216	20A Power sockets for connecting additional equipment
217	15A Heated rear window, heated outside rear-view mirrors
218	Reserve
219	30A Power windows
220	20A Heated rear window
221	15A Brake light switch
222	15A Audio system
223	30A Heater fan motor
224	20A headlight switch
225	15A Air conditioner
226	20A Hazard warning lights, direction indicators
227	5A Audio system, ABS
Relay
R14	Wiper relay
R15	Relay for auxiliary ignition circuits
R16	Heated windshield relay, right side
R17	Rear door buzzer
R18	Interior lighting
R19	Rear door buzzer
R20	Windshield heater relay, left side (timer relay)
R21	Rear wiper relay
R22	Heated rear window, mirrors relay

Outside the unit, the cabin may contain individual elements:

• Fuses for centralized locking system and alarm system – on the bracket located behind the dashboard
• Heater relay, Glass heater relay, Interior lamp relay – located behind the instrument panel (instrument cluster).

Engine compartment

Main fuse box

The place where he is

Photo for example

Diagram

Designation

1	5A Manual transmission ASM
2	Reserve
3	20A Daytime running lights, low beam
4	5A Battery voltage sensor (diesel engines)
5	20A Fuel switch
6	30A Towing equipment
7	15A Sound signal
8	20А ABS
9	20A High beam headlights
10	10A Air Conditioner
11	20A Windshield washers, rear window washers
12	Reserve
13	30A Multifunction lever, windshield wipers
14	15A Reversing lights
15	5A Engine immobilizer control module
16	5A Electronic engine control
17	30A Towing equipment
18	Reserve
19	5A Manual transmission ASM
20	15A Mechanical transmission ASM
21	20A Engine management
22	20A Fuel pump
23	10A Low beam headlights, right side
24	10A Low beam headlights, left side
101	40А ABS
102	40A Heated windshield, left side
103	50A Main power supply of the electrical equipment system
104	50A Main power supply of the electrical equipment system
105	40A Engine cooling fan (2.0 L diesel engines and 2.3 L DOHC engines)
106	30A Ignition
107	30A Ignition
108	Reserve
109	40A Engine cooling fan (2.0 L diesel engines and 2.3 L DOHC engines)
110	40A Heated windshield, right side
111	30A Ignition
112	Reserve
113	40A Manual transmission ASM
114	30A Relay compressor active suspension
115	Reserve
116	Reserve
117	Reserve
118	Reserve
119	Reserve
120	Reserve
121	Reserve
122	Reserve
Relay
R1	Starter relay
R2	Glow plug relay Cooling fan relay
R3	Horn relay
R4	Headlamp high beam relay
R5	Generator relay
R6	Headlamp low beam relay
R7	Engine control relay
R8	Relay for checking the health of lamps (cars without ABS)
R9	TDdi: Fuel pump relay TDci: Injector module
R10	A / C relay (fully open throttle position)
R11	Low pressure fuel pump relay
R12	Cooling fan relay
R13	Ignition relay
Diode
D1	–
D2	–
D3	Trailer connector or A / C compressor coupling
D4	Trailer connector or A / C indicator

Additional relay box

It is located under the fuse box.

Diagram

Assignment

AR1	Towing equipment
AR2	Right direction indicator (depending on model variant)
AR3	Not used
AR4	Left turn signal (depending on model variant)
AR5	High speed cooling fan (vehicles with 2.4L diesel engines and rear air conditioning)
AR6	Not used
AR7	High speed cooling fan (2.0L diesel engines and DOHC engines)
AR8	Not used
AR9	Manual transmission with automatic gear shifting
AR10	Manual transmission with automatic gear shifting

That’s all, if you have something to add, write in the comments.

Расположение блоков предохранителей

Присутствует стандартный блок, распределительный и салонный. Разберем особенности каждого из них.

Находится он в левой части автомобиля, около моторной перегородки. На британских моделях с правым рулем он расположен в противоположной стороне. Включает в себя несколько плавких предохранителей и реле.

Порядковый номер	Сила тока в Амперах	Какого цвета	За что отвечает
1	350	Серый	Защита генератора и стартера от КЗ.
2	60	Желтый	Подача питания на распределительную коробку в подкапотном пространстве. Данный элемент важен для запуска ДВС.
3	100	Синий	Подача +12В на распределительную коробку (не оказывает значение на запуск двигателя).
4	40	Зеленый	Электрический обогрев правой части лобового стекла.
5	100	Синий	Подача +12В к стандартному блоку реле.
6	40	Зеленый	Электрический обогрев левой стороны ветрового стекла.
7	60	Желтый	Подача питания на распределительный блок, что находится в салоне авто.

Предохранители под номером 8, 9 и 10 имеют одинаковый цвет и силу тока. Это желтые элементы на 60 Ампер. Отвечают за пользовательский разъем.

Также в блоке присутствует выключатель аккумуляторной батареи. Он имеет маркировку R1. Дополнительно имеется замыкающее реле.
