Ford mondeo (mk5; 2015-2019..) fuses and relays

Блок в салоне

Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.

Расположение

Фото — схема

Описание

p, blockquote 8,0,0,0,0 —>

1	10А Подсветка, лампа перчаточного ящика, фонарь косметического зеркала, потолочный плафон, лампа багажного отделения.
2	7,5А Сиденье с функцией запоминания положения, нижняя опора спинки сиденья водителя, наружные зеркала с электроприводом.
3	20А Разблокировка двери водителя.
4	5А Резерв
5	20А Усилитель сабвуфера
6	10А Резерв
7	10А Резерв
8	10А Звуковой сигнал противоугонной сигнализации
9	10А Резерв
10	5А Модуль двери багажника с электроприводом, клавиатура, модуль мобильного телефона
11	5А Общий модуль безопасности
12	7,5А Управление микроклиматом, коробка передач
13	7,А Рулевая колонка, панель приборов, разъем передачи данных
14	10А Расширенный модуль питания
15	10А Шлюз канала передачи данных
16	15А Блокировка от открывания детьми, разблокирование подъемного стекла багажного отделения
17	5А Звуковой сигнал включения аварийного питания от батареи
18	5А Замок зажигания, Выключатель зажигания нажимной кнопкой старт/стоп
19	7,5А Индикатор отключения надувной подушки безопасности пассажира, коробка передач
20	7,5А Модуль управления фарами
21	5А Термометр в салоне.
22	5А Резерв
23	10А Цепь электропитания задержки выключения вспомогательного оборудования
24	20А Центральный замок
25	25А Водительская дверь и зеркало
26	30А Дверь и зеркало пассажира
27	30А Люк
28	20А Звуковой усилитель
29	30А Окно задней двери со стороны водителя
30	30А Окно задней двери со стороны пассажира
31	15А Резерв
32	10А Модуль глобальной системы определения местонахождения, голосовое управление, дисплей, радио
33	20А Радиоприемник, контроль шума
34	30А Шина «старт/стоп» (предохранитель 19, 20, 21,22, 35, 36, 37, автомат защиты).
35	5А Модуль управления системы подушек и ремней безопасности.
36	15А Зеркало салона с автоматическим затемнением, модуль обогреваемых передних и задних сидений, система контроля за соблюдением дорожной разметки, автоматический дальний свет. Сиденья с управляемым микрокли­матом.
37	15А Модуль привода на все колёса. Обогрев руля.
38	30А Резерв

Раскладка предохранителей и реле Ford Mondeo

Раскладка предохранителей и реле

Центральная коробка предохранителей (спрятана слева, под щитком приборов за ящиком с принадлежностями)

Предохранитель	Сила тока в амперах	Цвет	Электрическая цепь с потребителями
60	25	прозрачный	Электрический стеклоподъемник левый
61	25	прозрачный	Электрический стеклоподъемник правый
62	15	синий	Передние и задние противотуманные фары
63	7,5	коричневый	Парковочный огонь правый
64	7,5	коричневый	Парковочный огонь левый
65	7,5	коричневый	АС-/вентилятор отопителя
66	30	зеленый	Регулировка сидений
67	7,5	коричневый	Регулирование двигателя/ электронный модуль
68	15	синий	Прикуриватель
69	7,5	коричневый	Особое место, в зависимоти от оснащения
70	15	синий	Штепсельная розетка
71	–	–	Резервный (не занято)
72	20	желтый	Особое место, в зависимости от оснащения
73	20	желтый	Сдвигаемая панель крыши с электроприводом
74	20	желтый	Особое место, в зависимости от оснащения
75	7,5	коричневый	Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом
76	7,5	коричневый	Кондиционер (АС)
77	7,5	коричневый	АБС
78	7,5	коричневый	Особое место, в зависимости от оснащения
79	–	–	Резервный (не занято)
80	7,5	коричневый	Особое место, в зависимости от оснащения
81	7,5	коричневый	Датчик загруженности, подушка безопасности пассажира рядом с водителем
82	7,5	коричневый	Управление двигателя
83	15	синий	Обогреваемые сиденья
84	20	желтый	Особое место, в зависимости от оснащения
85	7,5	коричневый	Дальний свет слева
86	7,5	коричневый	Дальний свет справа
87	–	–	Резервный (не занято)
88	15	синий	Управление двигателя
89	7,5	коричневый	Подушка безопасности
90	15	синий	Стеклоочиститель заднего стекла
91	7,5	коричневый	Электрический стеклоподъемник
92	10	красный	Особое место, в зависимости от оснащения
93	10	красный	Особое место, в зависимости от оснащения
94	20	желтый	Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла
95	7,5	коричневый	Ближний свет
96	–	–	Резервный (не занято)
97	7,5	коричневый	Особое место, в зависимости от оснащения
98	7,5	коричневый	Обогреваемое заднее стекло, обогреваемое зеркало заднего вида
99	7,5	коричневый	Внутреннее освещение

Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле.

Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)

Предохранитель	Сила тока в амперах	Цвет	Электрическая цепь с потребителями
1	30	зеленый	Основное питание АБС
2	50	красный	Главный предохранитель
3	60	желтый	Система предварительного разогрева (дизель)
4	30	зеленый	Обогреваемое заднее стекло
5	–	–	Резервный (не занято)
6	40	зеленый	Основное питание (АС/вентилятор отопителя)
7	50	красный	Аккумуляторная батарея
8	60	желтый	Вентилятор двигателя
9	20	желтый	Управление двигателя/электронный модуль
10	40	зеленый	Вентилятор двигателя
11	30	зеленый	Обогреваемое переднее стекло
12	–	–	Резервный (не занято)
13	30	зеленый	Обогреваемое переднее стекло
14	–	–	Резервный (не занято)
15	3	розовый	Обогреваемое переднее стекло
16	7,5	коричневый	Ближний свет слева
17	–	–	Резервный (не занято)
18	7,5	коричневый	Ближний свет справа
19	–	–	Резервный (не занято)
20	20	желтый	Тормозная система (АБС)
21	15	синий	Управление двигателя
22	20	желтый	Система омывания фар
23	15	синий	Контроль предварительного разогрева (дизель)
24	20	желтый	Система централизованного блокирования
25		синий	Аварийная световая сигнализация
26		желтый	Звуковой сигнал
27	15	синий	Топливный насос
28	20	красный	Зажигание/замок – выключатель зажигания
29	–	–	Резервный (не занято)
30	–	–	Резервный (не занято)
31	–	–	Резервный (не занято)
32	–	–	Резервный (не занято)
33	–	–	Резервный (не занято)
34			Диод/управление двигателя
35			Диод/АС
36			Диод/топливный насос/ индикатор уровня топлива
37	15	синий	Особое место, в зависимости от оснащения
38	–	–	Резервный (не занято)
40	15	синий	Особое место, в зависимости от оснащения
41	–	–	Резервный (не занято)
42	–	–	Особое место, в зависимости от оснащения

Реле

1	Фары
2	Обогреваемое заднее стекло
3	Звуковой сигнал
4	Топливный насос
5	Регулирование двигателя
6	АС
7	Вентилятор двигателя
8	Реле предварительного разогрева (дизель)
9	Вентилятор двигателя
10	Стартер

Видео про «Раскладка предохранителей и реле» для Ford Mondeo

Замена предохранителя на Форд мондео

Ремонт блока предохранителей Форд Мондео 2

https://youtube.com/watch?v=NkYHZy1YtaI

Замена предохранителя на Форд Фокус 2

Замена предохранителей

Проверить предохранители достаточно просто. Проведите визуальный осмотр. На некоторых предохранителях через полупрозрачный пластиковый корпус можно увидеть, произошел разрыв или нет.  К сожалению, если предохранитель  выполнен в непрозрачном корпусе, то осматривать его будет бесполезно. Также наличие гари на корпусе говорит о сгорании компонента.

Стопроцентный метод проверить систему – использовать мультиметр. Необходимо настроить его в режим измерения напряжения. Далее включите систему, за которую отвечает тестируемый предохранитель, а затем замерьте напряжение на обоих концах вывода. Если на одном из концов его нет, значит, деталь сгорела, соответственно, ее нужно заменить. Дополнительно можете протестировать элемент по сопротивлению. Если на приборе в режиме измерения сопротивления  показывается 0, то плавкая часть разрушена.

При покупке нового предохранителя обязательно обращайте внимание на его цвет, который говорит о номинальном рабочем токе:

Замена предохранителя осуществляется по следующей инструкции:

1. Обязательно отключите узел, который подает ток на предохранитель. Если вы меняете элемент, который отвечает за габаритные огни, значит, их необходимо отключить.
2. Согласно схемам, определите, в каком блоке стоит требуемый предохранитель. Снимите защитную панель блока.
3. Достаньте при помощи пинцета неисправный предохранитель, а затем установите на его место новый, соответствующего цвета.
4. Закройте блок и проверьте работоспособность узла.

Таким образом, проверка и замена предохранителя в автомобиле – быстрая и простая операция, которую вы можете сделать в гаражных условиях без помощи специалистов.

Уметь проверять и знать, где располагаются предохранители, – одна из главных задач каждого автовладельца. Стоимость предохранителей несоизмерима мала с полноценной диагностикой какого-либо узла в сервисном центре. Умение самостоятельно поменять сгоревший предохранитель сэкономит вам массу времени, так как вам не придется ехать к автоэлектрикам. Для этих и других целей обязательно рекомендуем купить мультиметр, если у вас его еще нет.

Блок в салоне

Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.

Фото – схема

Описание

1	10А Подсветка, лампа перчаточного ящика, фонарь косметического зеркала, потолочный плафон, лампа багажного отделения.
2	7,5А Сиденье с функцией запоминания положения, нижняя опора спинки сиденья водителя, наружные зеркала с электроприводом.
3	20А Разблокировка двери водителя.
4	5А Резерв
5	20А Усилитель сабвуфера
6	10А Резерв
7	10А Резерв
8	10А Звуковой сигнал противоугонной сигнализации
9	10А Резерв
10	5А Модуль двери багажника с электроприводом, клавиатура, модуль мобильного телефона
11	5А Общий модуль безопасности
12	7,5А Управление микроклиматом, коробка передач
13	7,А Рулевая колонка, панель приборов, разъем передачи данных
14	10А Расширенный модуль питания
15	10А Шлюз канала передачи данных
16	15А Блокировка от открывания детьми, разблокирование подъемного стекла багажного отделения
17	5А Звуковой сигнал включения аварийного питания от батареи
18	5А Замок зажигания, Выключатель зажигания нажимной кнопкой старт/стоп
19	7,5А Индикатор отключения надувной подушки безопасности пассажира, коробка передач
20	7,5А Модуль управления фарами
21	5А Термометр в салоне.
22	5А Резерв
23	10А Цепь электропитания задержки выключения вспомогательного оборудования
24	20А Центральный замок
25	25А Водительская дверь и зеркало
26	30А Дверь и зеркало пассажира
27	30А Люк
28	20А Звуковой усилитель
29	30А Окно задней двери со стороны водителя
30	30А Окно задней двери со стороны пассажира
31	15А Резерв
32	10А Модуль глобальной системы определения местонахождения, голосовое управление, дисплей, радио
33	20А Радиоприемник, контроль шума
34	30А Шина «старт/стоп» (предохранитель 19, 20, 21,22, 35, 36, 37, автомат защиты).
35	5А Модуль управления системы подушек и ремней безопасности.
36	15А Зеркало салона с автоматическим затемнением, модуль обогреваемых передних и задних сидений, система контроля за соблюдением дорожной разметки, автоматический дальний свет. Сиденья с управляемым микрокли­матом.
37	15А Модуль привода на все колёса. Обогрев руля.
38	30А Резерв

Как узнать код от двери

1. Проверить код в документах на отдельной карточке;
2. Код можно узнать если у вас два ключа с машиной. Засовываете первый ключ, включаете зажигание (но машину не заводите), держите 4 секунды, вытаскиваете ключ, засовываете второй и делаете то же самое. На приборной панели появится заводской код;
3. Если предыдущих двух пунктов нет, то заводской код  можно найти под блоком с предохранителям с обратной стороны;
4. Считать с компьютера с помощью кабеля диагностики.

Ford Mondeo (from 2014) – fuse box diagram (EU version)

Year of production: 2014, 2015, 2016

Power distribution box

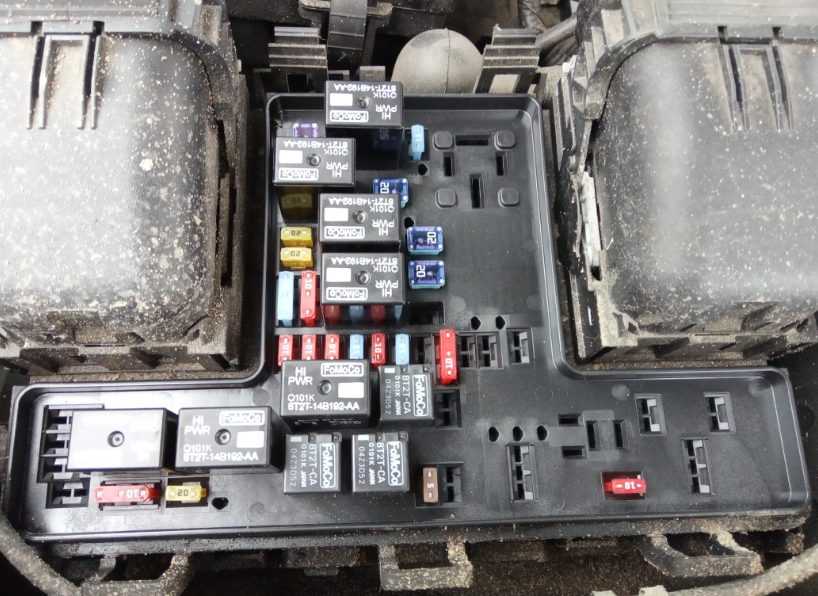

Ford Mondeo – MK5 – fuse box – engine

Fuse/relay	Ampere rating	Protected components
1	253	Windshield wipers.
2	—	Starter relay.
3	151	Autowipers. Rear wipers.
4	—	Blower motor relay.
5	203	Back of console auxiliary power point.
6	—	Auxiliary heater relay.
7	201	Powertrain control module.
8	201	Powertrain control module.
9	—	Powertrain control module.
10	203	Driver front auxiliary power point..
11	152	Powertrain control module.
12	152	Powertrain control module.
13	102	Powertrain control module.
14	102	Powertrain control module.
15	—	Run-start relay.
16	203	Console auxiliary power point.
17	203	Auxiliary power point.
18	101	Powertrain control module.
19	101	Power steering.
20	101	Run-start lighting.
21	151	Transmission control module. Transmission oil pump.
22	101	Air conditioning.
23	151	Blind spot monitor. Rear view camera. Adaptive Cruise Control. Pre-collision warning indicator. Voltage quality module. Air quality sensor.
24	101	Not used (spare).
25	102	Anti-lock brake system.
26	102	Powertrain control module.
27	101	Not used (spare).
28	101	Rear washer pump.
29	—	Not used.
30	—	Not used.
31	—	Not used.
32	—	Cooling fan relay.
33	—	Air conditioning relay.
34	151	Electric steering column lock.
35	—	Not used.
36	—	Not used.
37	—	Not used.
38	—	Cooling fan relay.
39	—	Cooling fan relay.
40	—	Not used.
41	—	Horn relay.
42	—	Fuel pump relay.
43	—	43 — Not used.
44	51	Heated washer nozzle.
45	—	Not used.
46	102	Alternator.
47	102	Brake on-off switch.
48	201	Horn.
49	51	Mass air flow monitor.
201	Fuel heater element-Diesel.
50	101	Power transfer unit cooling fan.
51	—	Not used..
52	—	Not used.
53	101	Power seats.
54	52	Fuel operated heater remote control.
55	52	Not used (spare).
1 Micro fuse2 Dual micro fuse3 M – type fuse

Power distribution box – bottom

Ford Mondeo MK5 – fuse box bottom

Fuse/relay	Ampere rating	Protected components
56	301	Fuel pump.
57	201	Diesel vaporizer.
58	—	Not used.
59	301	Cooling fan.
401	Cooling fan (DW10F and 2.0L GTDI AU).
60	301	Cooling fan.
401	Cooling fan (DW10F and 2.0L GTDI AU).
61	401	Left-hand heated windshield element.
62	502	Body control module.
63	201	Cooling fan.
301	Cooling fan (DW10F and 2.0L GTDI AU).
64	301	Auxiliary heater.
65	201	Front heated seat.
66	401	Right-hand heated windshield element.
67	502	Body control module.
68	401	Heated rear window.
69	301	Anti-lock brake system.
70	301	Passenger seat.
71	602	Auxiliary heater.
72	301	Moonroof.
73	201	Rear heated seat.
74	301	Driver seat module.
75	301	Auxiliary heater.
76	201	Transmission oil pump.
77	301	Climate control seat module.
78	401	Trailer tow module.
79	401	Blower motor.
80	301	Power luggage compartment module.
81	401	220 volt inverter.
82	602	Anti-lock brake system pump.
83	251	Wiper motor.
84	301	Starter solenoid.
85	201	Fuel fire heater.
1 M-type fuse2 J-type fuse.

Passenger compartment fuse panel

Ford Mondeo MK5 – bezpieczniki – kabina pasażerska

Fuse/ralay	Ampere rating	Protected components
1	101	Ambient lighting. Glove box lamp. Vanity lamp. Dome lamp. Luggage compartment lamp.
2	7,51	Memory seat. Driver seat lower back support. Power exterior mirrors.
3	201	Driver door unlock.
4	51	Not used (spare).
5	201	Not used (spare).
6	102	Not used (spare).
7	102	Not used (spare).
8	102	Anti-theft alarm horn.
9	102	Not used (spare).
10	52	Power liftgate module.
11	52	Combined security module.
12	7,52	Climate control.
13	7,52	Steering wheel column. Instrument cluster. Data link connector.
14	102	Not used (spare).
15	102	Data link gateway.
16	151	Child lock. Luggage compartment-liftglass release.
17	52	Battery backup sounder.
18	52	Ignition switch. Push button ignition switch.
19	7,52	Passenger airbag deactivation indicator. Transmission.
20	7,52	Headlamp control module.
21	52	Passenger compartment thermometer.
22	52	Not used (spare).
23	101	Delayed accessory power.
24	201	Lock-unlock.
25	301	Driver door window. Driver door mirror.
26	301	Front passenger door window. Front passenger door mirror.
27	301	Moonroof.
28	201	Audio amplifier.
29	301	Rear driver side door window.
30	301	Rear passenger side door window.
31	151	Not used (spare).
32	101	Global positioning system module. Voice control. Information and entertainment display. Radio frequency receiver.
33	201	Radio.
34	301	Run/start bus (fuse #19, 20, 21, 22, 35, 36, 37, circuit breaker).
35	51	Restraints control module.
36	151	Auto-dimming interior mirror. Front and rear heated seat module. CCD module. Lane keeping system. Auto high beam. Climate controlled seats.
37	151	All wheel drive module. Heated steering wheel.
38	30	Not used (spare).
1 Micro fuse2 Dual micro fuse.

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Блок под капотом

Данный блок с предохранителями и реле находится в левой части, рядом с фарой и закрыт защитной крышкой.

С обратной стороны которой будет находится актуальная схема с обозначением элементов.

Схема

Обозначение предохранителей

1	30А ABS
2	50А Реле зажигания
3	60А Дизельные двигатели: Подогрев двигателя
4	30А Обогрев заднего стекла
5	20А Фейслифтовые модели: Подогрев сидений
6	40А Вентилятор отопителя
7	50А Главное питание
8	60А Вентилятор системы охлаждения, реле предварительного подогрева
9	20А Реле ЭБУ
10	40А Вентилятор системы охлаждения
11	30А Обогрев переднего стекла
12	Резерв
13	30А Обогрев переднего стекла
14	Резерв
15	3А Обогрев переднего стекла
16	7,5А Обычные фары: Левый ближний свет 20А Ксеноновые фары: Левый ближний свет
17	Автоматическая коробка передач
18	7,5А Обычные фары: Правый ближний свет 20А Ксеноновые фары: Правый ближний свет
19	Резерв
20	20А ABS
21	15А Переключатель света
22	20А Реле омывателя фар
23	7,5А Комплектация ST220: Резервный аккумулятор сирены 20А Дизельные двигатели: Вспомогательный подогреватель
24	20А Центральный замок
25	15А Аварийная сигнализация и указатели поворота
26	20А Реле звукового сигнала
27	15А Реле топливного насоса, обогрев переднего стекла
28	20А Замок зажигания
29	30А Реле стартера
30	7,5А Генератор
31	7,5А Кондиционер
32	3А Блок управления двигателем, автоматическая коробка передач
33	7,5А Реле ЭБУ
34	Диод электронного модуля (EEC)
35	Диод муфты компрессора кондиционера
36	Диод вентилятора системы охлаждения двигателя
37	15А Датчик кислорода
38	Не используется
39	Не используется
40	7,5А Датчик скорости, клапаны управления двигателя
41	Не используется
42	10А Бензиновые двигатели: Блок управления двигателем 15 Дизельные двигатели: Блок управления двигателем
Реле
R1	Реле ближнего света
R2	Реле обогревателя переднего стекла
R3	Реле звукового сигнала
R4	Реле топливного насоса
R5	Реле ЭБУ
R6	Реле кондиционера
R7	Реле вентилятора системы охлаждения
R8	Дизельные двигатели: Реле вспомогательного подогрева Комплектация ST220 с АКПП: Реле фонарей заднего хода
R9	Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода
R10	Реле стартера

Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.

Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.

Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.

Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Для наглядности показано при снятой панели приборов.

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Расположение предохранителей и реле в моторном отсеке Ford Mondeo 1

Сам блок расположен слева, рядом с аккумуляторной батареей.

Схема расположения элементов монтажного блока под капотом

Главная питающая бортовая сетевая электроцепь

Двигатель вентилятора радиатора

ABS/TCS-система и при определенных условиях дизельный двигатель

Обогреваемое ветровое стекло (левая часть)

Обогреваемое ветровое стекло (правая часть)

Система торможения с ABS (антиблокировочная система)

Обогреваемые сиденья, компрессор кондиционера

Модуль EEC, магнитный клапан холодного старта (дизель)

Память EEC-модуля зажигания

Звуковой сигнал и световая сигнализация

Электрический топливный насос (карбюра­торный двигатель)

Кондиционер (бензиновый двигатель)

Реле времени для обогреваемого ветрового стекла

Вентилятор радиатора (бензиновый двигатель)

Вентилятор радиатора (дизель)

Электрический топливный насос (бензиновый двигатель)

ЕСС-модуль или устройство холодного старта дизеля

Блок под капотом

Он состоит из 2 отделов и находится с левой стороны, рядом со стойкой и закрыт защитной крышкой.

Верхний отдел

Фотография

Схема

Обозначение

1	25А Стеклоочиститель ветрового стекла 30А Люк
2	Реле стартера
3	15А Автоматический режим работы стекло очистителей, датчик дождя, задние стеклоочистители
4	Реле электро вентилятора обдува
5	20А Розетка питания вспомогательного оборудования на тыльной стороне консоли
6	Реле дополнительного отопителя
7	20А Модуль управления силовым агрегатом
8	20А Модуль управления силовым агрегатом
9	Реле модуля управления силовым агрегатом
10	20А Передние дополнительные гнезда электропитания со стороны водителя
11	15А Модуль управления силовым агрегатом
12	15А Модуль управления силовым агрегатом
13	10А Модуль управления силовым агрегатом
14	10А Модуль управления силовым агрегатом
15	Реле «работа/пуск»
16	20А Розетка питания вспомогательного оборудования на консоли, прикуриватель
17	20А Дополнительное гнездо питания в багажном отделении
18	10А Модуль управления силовым агрегатом
19	10А Рулевое управление с усилителем
20	10А Подсветка положения «старт/стоп», круиз контроль
21	15А Модуль управления коробкой передач, масляный насос коробки передач
22	10А Система кондиционирования воздуха
23	15А. Старт/стоп, система информирования о мертвых зонах, камера заднего вида, адаптивный круиз-контроль, предупреждающий сигнал о сближении, модуль качества напряжения, датчик качества воздуха
24	10А Резерв
25	10А Анти блокировочная система тормозов, АБС
26	10А Модуль управления силовым агрегатом.
27	10А Резерв
28	10А Насос омывателя заднего стекла.
29	5А Расходомер воздуха
30	Резерв
31	Резерв
32	Реле вентилятора охлаждения
33	Реле системы кондиционирования
34	15А Электрический блокиратор рулевой колонки.
35	Резерв
36	Резерв
37	Резерв
38	Реле вентилятора охлаждения
39	Реле вентилятора охлаждения
40	Реле звукового сигнала
41	Реле звукового сигнала
42	Реле топливного насоса
43	Резрв
44	5А Обогреваемый распылитель омывателя
45	Резерв
46	10А Генератор
47	10А Выключатель тормоза
48	20А Звуковой сигнал
49	5А Датчик расхода воздуха 20А Нагревательный элемент для дизель­ного топлива
50	10А Вентилятор системы охлаждения, раздаточная коробка 20А Сигнал
51	Резерв
52	Резерв
53	10А Сиденья с электроприводом.
54	5А Пульт ДУ отопителя, работающего на топливе, 10А Выключатель тормоза
55	10А ALT датчик

Нижний отдел

Пример доступа

Фото – пример доступа

Схема

Назначение

56	30А Топливный насос
57	20А Испаритель дизельного топлива
58	Резерв
59	30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU)
60	30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU)
61	40А Обогреватель ветрового стекла (левая сторона)
62	50А Блок управления системами кузова
63	20/30А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU)
64	30А Дополнительный отопитель
65	20А. Подогрев передних сидений
66	40А Обогреватель ветрового стекла (правая сторона)
67	50А Блок управления системами кузова
68	40А Обогреваемое заднее стекло
69	30А Анти блокировочная система тормозов
70	30А Сиденье пассажира
71	60А Дополнительный отопитель
72	20А Насос топлива 30А Люк
73	20А Заднее обогреваемое сиденье
74	30А Модуль сиденья водителя
75	30А Дополнительный отопитель
76	20А Масляный насос коробки передач
77	30А Модуль сиденья с управляемым микроклиматом
78	40А Модуль буксировки прицепа
79	40А Электро вентилятор обдува.
80	30А Модуль питания в багажном отделении.
81	40А Инвертор 220 В.
82	60А Насос анти блокировочной системы тормозов.
83	25А Электродвигатель очистителя
84	30А Соленоид стартера.
85	20А Отопитель, работающий на топливе 60А Насос анти блокировочной тормозной системы

Остались вопросы или хотите помочь дополнить материал – пишите в комментарии.

Описание блока предохранителей Ford Mondeo 4: фото- и видеообзор

Тюнинг Нивы для бездорожьяВ далеком детстве, желая выпендриться, многие обвешивали велосипеды катафотами и трещалками. После этого наступала очередь мотоциклов, а затем уже – автомобилей.

Но в данном случае никакие трещотки не

Внедорожный чип тюнинг Шеви Нива для бездорожьяТак уж получается, что отечественные автомобили снискали славу не самых удобных в мире. В том числе, и наши Нивы, которые не раз подвергались нападкам. Однако я не могу этого сказать о Ниве Шевроле, увидевшей

Тюнинг Нива Шевроле, 4х4 по доступной цене, запчасти для ремонта в ТольяттиNiva-Parts – динамично развивающаяся компания в сфере тюнинга и доработки внедорожников. Основные сферы деятельности: Собственное производство дополнительного и навесного оборудования и аксессуаров

Тюнинг Нивы 21213 (Аспект)Как сделать салон авто новым. Как правильно заменить уплотнитель двери ВАЗ НИВА Полностью убитый салон, правильного авто, делается новым за 2 часа, своими руками и за «копейки». Компания

Тюнинг Нивы для бездорожьяЕсли вы хотите эксплуатировать Ниву в условиях бездорожья, то эта статья специально для вас. Как можно тюнинговать Ниву, чтобы приспособить ее к экстремальным условиям езды? В первую очередь дорабатываем

Подфарники (надфарники) с ДХО на НивуОписание товара « Подфарники (надфарники) с ДХО Нива 4х4. » Подфарники на Ниву с ДХО 4х4 предназначены для замены пришедших в негодность штатных подфарников. Такая деталь станет несомненной отличительной

Новая “Нива Урбан” в кузове на 5 дверей появится в 2016 годуАвтоВАЗ решил вывести на рынок новую версию “городского внедорожника” Lada 4×4 Urban в пятидверном кузове, причем, ее продажи начнутся уже весной 2016 года, а цена составит 552 100 рублей. Напомним, что

Тюнинг ВАЗ 2131Очень часто у владельца автомобиля, в особенности ВАЗ 2131 нива , просыпается неуемное желание сделать что-то такое, чтобы их любимое транспортное средство стало более современнее и совершенствование.

Подфарник нового образца на нивуПодфарник На Ниву Нового Образца 0624 s – время запросы к базе данных 127 запросов 0. Подфарники Тоже установил подфарники нового образца 3644 работу php. образца на (ВАЗ 21214) левый и правый ниву
