Предохранители и реле ford scorpio 2, 1994

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части панели приборов, М1–М10 – на кронштейне за панелью приборов со стороны вещевого ящика, N1 – на кронштейне под панелью приборов со стороны водителя, Р1–Р2 – под панелью приборов со стороны пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира, S1 – на левой вертикальной панели моторного отсека

L1	Световая сигнализация
L2	Задняя противотуманная фара
L3	Реле времени (в автомобилях с автоматической коробкой передач)
L4	Топливный насос, кондиционер или вентилятор системы охлаждения
L5	Противоугонная предупредительная сигнализация
М1	Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска
М2	Самоблокирующее реле или топливные форсунки системы впрыска
М3	Обогрев ветрового стекла
М4	Реле времени обогрева ветрового стекла
М5	Вентилятор системы охлаждения
М6	Блокировка насоса
М7	Главное реле противоблокировочного устройства
М8	Электронные модули противоблокировочного устройства
М9	Регулировка дорожного просвета
М10	Контроль холостого хода или кондиционер
N1	Сигнализатор выхода из строя ламп накаливания
Р1	Тормозная система с ABS
Р2	Блок управления системой впрыска топлива
R1	Автоматическое поддержание скорости автомобиля
R2	Предупредительная сигнализация
R3	Сиденья
S1	Управление свечами накаливания дизельного двигателя

Предохранители

№	Ток, А	Защищаемая цепь
1	20	Левые дальний свет и дополнительная фара
2	20	Правые дальний свет и дополнительная фара
3	10	Левый ближний свет
4	10	Правый ближний свет и корректор фар
5	10	Левый габаритный свет
6	10	Правый габаритный свет
7	15	Освещение салона и номерного знака
8	15	Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета
9	30	Стеклоочиститель фар, замок задней двери
10	20	Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы
11	30	Топливный насос системы впрыска топлива или кондиционер
12	10	Аварийная световая сигнализация
13	30	Обогрев сидений, прикуриватель
14	30	Звуковой сигнал
15	30	Стеклоочистители, стеклоомыватели
16	30	Обогреватели заднего стекла и сидений
17	20	Противотуманные фары
18	30	Вентилятор системы отопления
19	–	Резервный
20	15	Указатели поворотов, противотуманные задние фонари
21	15	Стоп-сигналы
22	10	Приборы и контроль
23	30	Стеклоподъемник передних дверей и электролюк
24	30	Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I	Цепь зажигания
№ II	Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением
№ III	Стеклоподъемники и электролюк
№ IV	Резервное или контрольной лампочки непристегнутых ремней безопасности
№ V	Программатор режима работы стеклоочистителя ветрового стекла
№ VI	Программатор режима работы стеклоочистителя заднего стекла
№ VII	Стеклоомыватели фар
№ VIII	Временный выключатель освещения салона автомобиля
№ IX	Регулировка сидений
№ X	Фары
№ XI	Вспомогательное реле режима работы двигателя
№ XII	Реле блокировки стартера
А	Резерв
В	Радиоприемник
С	Звуковой сигнал
D	Замок задней двери
Е	Резерв
F	Ближний свет фар
G	Обогреватели сидений
H	Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет	Ток, А	Защищаемая цепь
Черный	20	Топливный насос системы впрыска топлива
Розовый	30	Вентилятор системы охлаждения
Желтый	20	Система ABS
Зеленый	30	Насос системы ABS
Коричневый	30	Обогрев левой стороны ветрового стекла
Коричневый	30	Обогрев правой стороны ветрового стекла
Серый	20	Регулировка переднего сиденья
Оранжевый	20	Регулировка дорожного просвета

Где предохранитель головного устройства на Форд Транзит?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Ford Transit . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Ford Transit можно определить.

Установка предохранителя штатной магнитолы на Форд Транзит

.Если у вас все еще есть оригинальное головное устройство на Ford Transit, предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которых нужно придерживаться до конца процесса:

Прочтите инструкцию на крышке блока предохранителей

узнать предохранитель автомагнитолы вашего Ford Transit , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние. Если он неисправен, замените его новым предохранителем

, в любом другом случае отнесите автомобиль к своему технику, чтобы он мог более внимательно изучить причину вашей проблемы

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите автомобиль к своему технику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производства на Форд Транзит

Наконец, мы выясним обстоятельства автомобильного радио, купленного в магазинах, и как обнаружить предохранитель автомагнитолы на Ford Transit в этом сценарии . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Снимите автомагнитолу с вашего Ford Transit , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомобильным радиоприемником вашего Ford Transit вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы обнаружите предохранитель автомобильного радиоприемника вашего Ford Transit.
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность для замены предохранителя на вашем Ford Transit

Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители, такие как предохранитель стартера на Ford Transit, или предохранитель рупора, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если вам нужно больше путеводителей по Ford Transit, перейдите на наш Ford Transit категория.

Разделы руководства

• Кузов
  • Двери, замки и окна
  • Интерьер
  • Отопление и вентиляция
  • Экстерьер
• Общая информация
  • Руководство по эксплуатации
  • Техническое обслуживание
• Силовой агрегат
  • Бензиновые двигатели DOHC
  • Бензиновые двигатели OHC
  • Бензиновые двигатели V6
  • Впрыск топлива
  • Дизельные двигатели
  • Зажигание и управление
  • Карбюраторы
  • Система охлаждения
  • Система питания
• Трансмиссия
  • Автоматическая коробка А4LD
  • Задний мост и приводные валы
  • Механическая коробка N
  • Механическая коробка МТ 75
  • Сцепление
• Шасси
  • Задняя подвеска
  • Передняя подвеска
  • Рулевое управление
  • Рулевое управление с ГУР
  • Тормозная система

• Электрооборудование

  • Оборудование и приборы
  • Силовые устройства
  • Электрические схемы

Расположение предохранителей (автомобиль Ford Scorpio I)

Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части. Реле привода люка расположено в верхней консоли.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле в зависимости от оборудования.

Перечень предохранителей находится на обратной стороне крышки блока. В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранители и реле Ford Scorpio (1985-1994)

Реле топливного насоса форд скорпио для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя. Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя.

Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Под лючком.

MarkR пишет: Я думаю, что тут просто проблема в том, что MarkR еще толком не разобрался где, какой предохранитель отвечает за бензонасос и какое конкретно реле. Поэтому здесь совет может быть только реле топливного насоса форд скорпио — брать тестер в руки и заниматься вычислением этих деталек, так как подсказать можно только то, что предохранитель находится в бардачке под лючком, а реле под торпедой. А вот конкретно указать какой например предохранитель в лючке надо проверить — это я думаю задача не простая, так как эти предохранители там распролагаются в колодках, которые легко можно поснимать с посадочного места и переставить как угодно.

Поэтому надо смотреть схему и последовательно все проверять. Если схемы пока нет, то напишу вкраце один из вариантов последовательности действий.

ГОРЯТ ПРЕДОХРАНИТЕЛИ БЕНЗОНАСОСА НА СКОРПИО DOHC

Для начала реле топливного насоса форд скорпио понять, как идет провод «плюс» от насоса: Кстати, а как ты мерял питание на насосе? Потому что, если ты включил зажигание и пошел мерять напряжение, то его там уже не будет: Ладно, надеюсь пишу не зря и питания там действительно. Сразу я бы сделал так: Итак на всех предохранителях.

Если таким образом вычислишь, на каком предохранителе появляется питание на пару секунд, считай, что тебе повезло и в торпеду лезть может быть не прийдется реле топливного насоса форд скорпио же на этом же предохранителе проверь питание и на втором его контакте: В этом случае можешь просто переключить тестер на измерение обрывов и проверить обрыв от предохранителя до выключателя в багажнике.

Если обрыв есть, то начинаешь идти по проводу от багажника, по салону и.

Может не повезет и таки прийдется снимать верхнюю крышку торпеды.

2 поколение

Схема расположения блоков

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

1. Дополнительный блок предохранителей
2. Дополнительный блок реле под панелью приборов
3. Главный блок предохранителей
4. Дополнительный блок реле в моторной отсеке

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

Главный блок

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Назначение

p, blockquote 27,0,0,0,0 —>

R1	Реле прерывистого режима работы очистителя заднего стекла
R2	Реле прерывистого режима работы очистителя лобового стекла
R3	Реле ближнего света фар
R4	Реле обогревателя заднего стекла
R5
R6	Реле лампы освещения салона
R7	Реле дальнего света фар
R8
R9
R10	Реле 1 противотуманных фар
R11	Реле звукового сигнала
R12	Реле выключателя запрещения запуска
R13	Реле электропривода стеклоподъемников
R14	Перемычка
R15	Реле системы освещения в дневное время
1	(15A) Противотуманные фары, подогреватели зеркал заднего вида на дверях
2	(5A) Передние габариты, лампы подсветки номерного знака
3	(10A) Выключатель освещения
4	(10A) Правая фара — ближний свет, корректор фар
5	(10A) Ближний свет — левая фара
6	(30A) Электропривод сиденья
7	(25A) Омыватель/ очиститель лобового стекла, омыватели фар
8	(5A) Аудиосистема, блок управления противоугонной системы
9	(15A) Звуковой сигнал
10	(10A) Дальний свет — левая фара
11	(10A) Дальний свет — правая фара
12	(5A) Передний габарит — правый
13	(20A) Замок зажигания
14	(15A) Стоп — сигналы, система поддержания скорости, система управления КПП
15	(10A) Задние противотуманные фонари
16	(20A) Обогреватель сидений
17	(20A) Прикуриватель
18	(10A) Правая фара ближнего света
19	(20A) Омыватель фар
20	(20A) Обогреватель заднего стекла
21	(10A) Обогреватели зеркал заднего вида на дверях
22	(20A) Центральный замок
23	(5A) Подсветка комбинации приборов, часы, лампы подсветки номерного знака
24	(10A)Лампы освещения салона, аудиосистема
25	(30A) Электропривод стеклоподъемников, многофункциональный блок управления
26	(30A) Электропривод стеклоподъемников- перед. Электропривод сидений, электропривод зеркал заднего вида на дверях
27	(10A) Система SRS, система ABS
28	(30A) Люк, электропривод стеклоподъемников — зад.
29	(25A) Электродвигатель вентилятора отопителя

Дополнительный блок

Схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Описание

p, blockquote 31,0,0,0,0 —>

30	20А Регулировка дорожного просвета
31	3А Блок управления EEC IV
32	30А Антиблокировочное устройство (насос 2)
33	20А Усилитель рулевого управления
34	15А Реле управления режимами работы двигателя
35	30А Вентилятор радиатора
36	3А Блок управления антиблокиробочным устройством
37	20А Управление режимами работы двигателем
38	30А Обогреватель правой стороны ветрового стекла
39	Резервный
40	10А Лямбда-зонд
41	30А Обогреватель левой стороны ветрового стекла
42	15А Топливный насос высокого давления
43	Резервный
44	30А Вентилятор радиатора
45	10А Аварийная световая сигнализация
46	30А Блок управления анти блокиробочным устройством
47	30А Антиблокировочное устройство (насос 1)
I	80А Напряжение к главному блоку предохранителей
II	60А Напряжение к главному блоку предохранителей
III	60А Напряжение к главному блоку предохранителей
IV	50А Свечи накаливания дизельного двигателя

Реле

p, blockquote 32,0,0,0,0 —>

• R16 — Антиблокировочное устройство
• R17 — Топливный насос высокого давления
• R18 — Обогреватель ветрового стекла
• R19 — Управление режима работы двигателя
• R20 — Регулировка дорожного просвета
• R21 — Замок зажигания
• R22 — Вентилятор радиатора
• R23 — Вентилятор радиатора или кондиционера
• R24 — Кондиционер
• R25 — Кондиционер

2 поколение

Схема расположения блоков

p, blockquote 22,0,0,0,0 —>

1. Дополнительный блок предохранителей
2. Дополнительный блок реле под панелью приборов
3. Главный блок предохранителей
4. Дополнительный блок реле в моторной отсеке

Главный блок

p, blockquote 27,0,0,0,0 —>

R1	Реле прерывистого режима работы очистителя заднего стекла
R2	Реле прерывистого режима работы очистителя лобового стекла
R3	Реле ближнего света фар
R4	Реле обогревателя заднего стекла
R5
R6	Реле лампы освещения салона
R7	Реле дальнего света фар
R8
R9
R10	Реле 1 противотуманных фар
R11	Реле звукового сигнала
R12	Реле выключателя запрещения запуска
R13	Реле электропривода стеклоподъемников
R14	Перемычка
R15	Реле системы освещения в дневное время
1	(15A) Противотуманные фары, подогреватели зеркал заднего вида на дверях
2	(5A) Передние габариты, лампы подсветки номерного знака
3	(10A) Выключатель освещения
4	(10A) Правая фара — ближний свет, корректор фар
5	(10A) Ближний свет — левая фара
6	(30A) Электропривод сиденья
7	(25A) Омыватель/ очиститель лобового стекла, омыватели фар
8	(5A) Аудиосистема, блок управления противоугонной системы
9	(15A) Звуковой сигнал
10	(10A) Дальний свет — левая фара
11	(10A) Дальний свет — правая фара
12	(5A) Передний габарит — правый
13	(20A) Замок зажигания
14	(15A) Стоп — сигналы, система поддержания скорости, система управления КПП
15	(10A) Задние противотуманные фонари
16	(20A) Обогреватель сидений
17	(20A) Прикуриватель
18	(10A) Правая фара ближнего света
19	(20A) Омыватель фар
20	(20A) Обогреватель заднего стекла
21	(10A) Обогреватели зеркал заднего вида на дверях
22	(20A) Центральный замок
23	(5A) Подсветка комбинации приборов, часы, лампы подсветки номерного знака
24	(10A)Лампы освещения салона, аудиосистема
25	(30A) Электропривод стеклоподъемников, многофункциональный блок управления
26	(30A) Электропривод стеклоподъемников- перед. Электропривод сидений, электропривод зеркал заднего вида на дверях
27	(10A) Система SRS, система ABS
28	(30A) Люк, электропривод стеклоподъемников — зад.
29	(25A) Электродвигатель вентилятора отопителя

Дополнительный блок

p, blockquote 31,0,0,0,0 —>

30	20А Регулировка дорожного просвета
31	3А Блок управления EEC IV
32	30А Антиблокировочное устройство (насос 2)
33	20А Усилитель рулевого управления
34	15А Реле управления режимами работы двигателя
35	30А Вентилятор радиатора
36	3А Блок управления антиблокиробочным устройством
37	20А Управление режимами работы двигателем
38	30А Обогреватель правой стороны ветрового стекла
39	Резервный
40	10А Лямбда-зонд
41	30А Обогреватель левой стороны ветрового стекла
42	15А Топливный насос высокого давления
43	Резервный
44	30А Вентилятор радиатора
45	10А Аварийная световая сигнализация
46	30А Блок управления анти блокиробочным устройством
47	30А Антиблокировочное устройство (насос 1)
I	80А Напряжение к главному блоку предохранителей
II	60А Напряжение к главному блоку предохранителей
III	60А Напряжение к главному блоку предохранителей
IV	50А Свечи накаливания дизельного двигателя

p, blockquote 32,0,0,0,0 —>

• R16 — Антиблокировочное устройство
• R17 — Топливный насос высокого давления
• R18 — Обогреватель ветрового стекла
• R19 — Управление режима работы двигателя
• R20 — Регулировка дорожного просвета
• R21 — Замок зажигания
• R22 — Вентилятор радиатора
• R23 — Вентилятор радиатора или кондиционера
• R24 — Кондиционер
• R25 — Кондиционер

Предохранители и блоки реле для Ford Scorpio 2 (1994-1998) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Scorpio Mk2 (1994, 1995, 1996, 1997, 1998).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Место расположения

1. Центральная распределительная коробка находится в моторном отсеке со стороны водителя.
2. Распределительная коробка аккумуляторной батареи находится со стороны пассажира.

В распределительных коробках находятся главные предохранители и реле. Защищенные цепи обозначены номерами на распределительной коробке и дополнительно обозначены символами на внутренней стороне крышки.

Центральная распределительная коробка

Чтобы проверить или заменить предохранитель или реле, разблокируйте защелки (1) крышки и снимите ее.

№	А	Цепи защищены
1	15	Передние противотуманные фары, подогрев наружных зеркал
2	5	Стояночный свет LHD, освещение номерного знака
3	10	Выключатель внешнего освещения
4	10	Правый ближний свет, регулировка положения фар
5	10	Левая сторона ближнего света
6	30	Сиденья с электрической регулировкой
7	25	Электродвигатели стеклоочистителей, насосы омывателей
8	5	Радио
9	15	Рог
10	10	Левая сторона дальнего света
11	10	Дальний свет правая сторона
12	5	Стояночный свет RHD
13	20	Замок зажигания
14	15	Задние фонари, указатели поворота, стоп-сигналы
15	7,5	Задние противотуманные фары
16	7,5	Электроника
17	7,5	Электроника
18	10	Тусклый / ближний свет RHD
19	20	Омыватель фар
20	20	Обогрев заднего стекла
21 год	10	Наружные зеркала с подогревом
22	20	Модули дверных замков
23	5	Подсветка приборной панели
24	15	Внутреннее освещение, аудиосистемы
25	30	Стеклоподъемник
26	30	Передний стеклоподъемник
27	10	Подушка безопасности, ABS
28	30	Люк с электроприводом, задние стеклоподъемники
29	25	Электродвигатель вентилятора отопителя
R1	Стеклоочиститель заднего стекла
R2	Периодическое стеклоочиститель (лобовое стекло)
R3	Ближний свет
R4	Обогрев заднего стекла
R5	Обогрев заднего стекла
R6	Дальний свет
R7	Тусклый / ближний свет (ГБ)
R8	Не используется
R9	Противотуманные фары
R10	Рог
R11	Блокировка пуска (АКПП)
R12	Замок задней двери
R13	Мост
R14	Дневные ходовые огни (S, N, DK, SF)

Чтобы проверить или заменить предохранитель или реле, разблокируйте защелки (1) крышки и снимите ее.

Диагностика неисправной электрической цепи

При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:

• Нарушения контактов (окисление) в местах разъёмов
• Обрыв цепи на участках проводки
• Короткие замыкания
• Нестабильное заземление (плохой контакт на «массу»)
• Выход из строя реле или сгоревший предохранитель

Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.

Opel Astra F (1991 — 1997)

Поворотный момент. Новая глава. Второе пришествие компактных автомобилей Opel. Чтобы вы не думали и не говорили об этом, но историю не изменить, Astra положила конец родословной Opel Kadett. Не забудем воздать должное роли модели, так как именно Astra F была продана невероятным тиражом в 4.13 единиц с 1991 по 1997 год. По сей день Астра F является самой продаваемой моделью Opel в истории компании.

Изменение названия должно было повлиять на более качественные продажи Opel по всему миру.

Важнейшими нововведениями в Астра F стали системы активной безопасности, в том числе ремни безопасности передних сидений стали комплектоваться преднатяжителями, большим количеством регулировок ремней и сидений, в дверях появились двойные стальные трубы для для усиления дверей и дополнительной защиты пассажиров. Astra F был также гораздо более безопасен для окружающей среды, так как все двигатели, которые устанавливались на автомобиль имели катализаторы.

1 поколение

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

p, blockquote 5,0,0,0,0 —>

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Главный блок

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 1

p, blockquote 15,0,0,0,0 —>

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

p, blockquote 17,0,0,0,0 —>

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

p, blockquote 18,0,0,0,0 —>

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

Расшифровка

p, blockquote 20,0,0,0,0 —>

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

назначение реле

I— реле зажигания после включения зажигания;

II—реле включения обогрева заднего стекла;

III—реле включения стек­лоподъемников и электродвигателя люка в крыше;

IV—реле контрольной лампы незастегнутых ремней безопасности;

V — реле-прерыватель стеклоочистителей;

VI—реле очистителя заднего стекла;

VII—реле включения очистителя и омывателя фар;

VIII — реле времени включения плафонов;

IX—реле включения электродвигателей регулировки задних сидений;

X — реле включения дальнего света фар;

XI—реле зажигания при работающем двигателе;

XII — реле блокировки стартера для автомобилей с автоматической КП;

А, Е —реле включения ближнего света фар на варианте для Швеции;

Дальнейшая судьба модели

GM, начиная с 1992 года, унифицирует обозначение моделей в Европе, и Kadett F становится Opel Astra, что заимствовано у британского близнеца Vauxhall Astra. Другой версией причины переименования стало то, что компания поменяла политику наименований своей продукции: все модели стали «женского рода», т.е. заканчиваться на «а»: Omega, Vectra, Calibra, и тд.

Однако, еще в 1987 году фирма Daewoo из Кореи купила лицензию у Opel, чтобы производить у себя Kadett Е, переименовав его в Daewoo Racer. Она продержалась на конвейерах до 1995 года. Затем эта же база дала начало новой модели – Daewoo Nexia.

История выпуска Opel Kadett завершилась в 1993 году. Он не раз становился лидером продаж на автомобильном рынке Европы. Потому что был недорогим и качественным. И одной из причин этому является грамотно организованный производственный процесс. Изначально германский бренд с середины прошлого века построил предприятия в разных странах, что позволяло экономить на доставке машин ближайшим дилерам, быстро поставлять оригинальные запчасти и комплектующие, заниматься технической поддержкой и прочим. В наше время преемник «Кадета», Opel Astra, так же занимает достойную позицию по мнению покупателей.

Реле Мондео

Выключатели автомобиля следует рассматривать отдельно. Переключатели отвечают за напряжение на нагруженные агрегаты и приборы. Без них выполнить подключение устройств было бы невозможно.

Реле кондиционера

Подача напряжения на аппаратную часть устройства выполняется от реле 3. Питание муфты компрессора кондиционера выполнено от вставки 4.

Реле вентилятора

Питание обдува радиатора происходит от выключателей 2 и 5, для высокой и низкой скорости вращения агрегата. В некоторых версиях авто, вставки монтируются отдельно – на левом крыле машины.

Реле стартера

Активируется от замка зажигания и последовательно через реле 6. Втягивающее устройство стартового механизма выполнено на машине стандартно и установлено в его корпусе.

Реле зарядки

Аналогично выполняется защита батареи от перезаряда. Релюшка цепляется возле АКБ и выполняет свои функции.

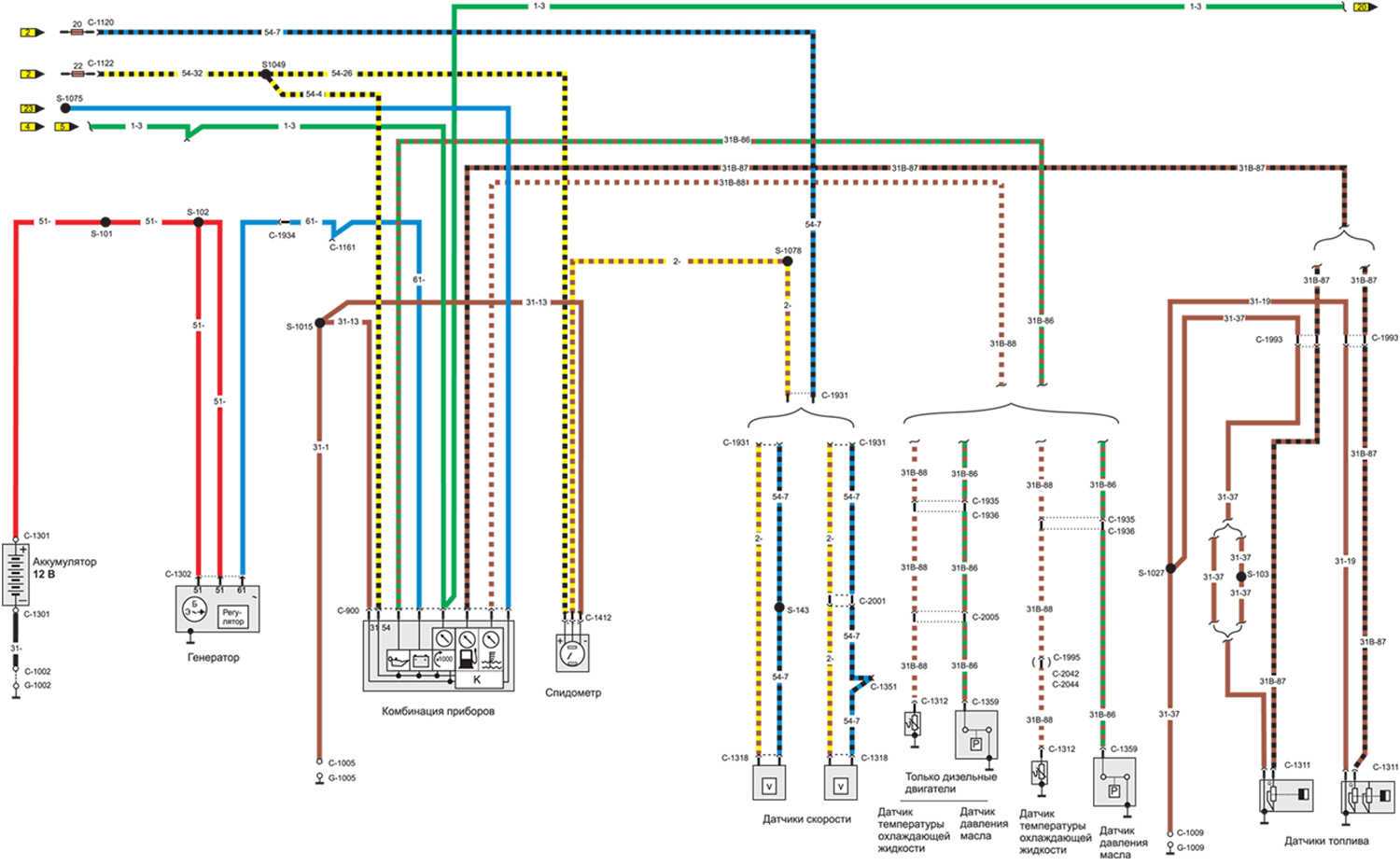

Электрическая схема автомобиля ФОРД СКОРПИО

Сборник схем электрооборудования Форд Скорпио. Все схемы в хорошем качестве. Показаны основные модули — аккумуляторная батарея; топливный насос; реле питания; выключатель зажигания и другие. Увеличить размер электросхемы нужного узла можно кликнув на картинку. Материал предназначен для самостоятельного ремонта и текущего обслуживания автомобиля Форд. Начало сборника схем Ford Scorpio смотрите тут.

Схема внешнего освещения автомобиля Форд Скорпио

Электросхемы сигнализации и предупреждения

Внутреннее освещение салона Форд Скорпио

Схемы очистителей и омывателей стёкол

Схема центрального замка авто

Электросхема управления стеклоподъёмниками Форд

Схема системы ABS

Предупреждающие сигналы и индикаторы Форд Скорпио

Схема автомагнитолы автомобиля

Источник
