Предохранители и реле BMW e30

Блок предохранителей (распределительная коробка) с запасными предохранителями, реле и пластмассовым пинцетом находится в моторном отсеке слева, около лобового стекла.

Снимите крышку блока предохранителей и используйте пластиковый пинцет, чтобы вытащить предохранитель, который не работает. Перегоревший предохранитель может выделятся расплавленной полосой внутри прозрачной пластиковой крышки и должен быть заменён.

Общая схема блока предохранителей

Описание предохранителей

1. 7,5 Левая фара дальнего света 2. 7,5 Правая фара дальнего света 3. 15 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на малой частоте вращения) 4. 15 Указатели поворота 5. 25(30) Электродвигатели стеклоочистителя, омывателя и фароочистителей 6. 7,53 Лампы стоп-сигнала. Программируемый регулятор скорости движения (круиз-контроль) 7. 15 Звуковые сигналы 8. 25(30)2 Элемент обогрева заднего стекла 9. 7,5(15) Электрооборудование карбюраторных двигателей. или Лампы света заднего хода. (Электрооборудование карбюраторных двигателей. Лампы света заднего хода. Указатель включенной передачи автоматической КПП) 10. 7,5 Контрольные приборы. Бортовой компьютер или Контрольные приборы. Бортовой компьютер. Лампы света заднего хода 11. 15 Электрический топливный насос. Электродвигатель топливо закачивающего насоса 12. 15 Радиоприемник. Бортовая система контроля. Контрольные приборы 13. 7,5 Левая фара ближнего света 14. 7,5 Правая фара ближнего света 15. 7,5 Задние фонари (лампы противотуманного света) 16. 15 Элемент обогрева сиденья водителя 17. 25(30)2 Электропривод люка в крыше 18. 30 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на рабочей частоте вращения) 19. 15(30)2 Электродвигатель и элемент обогрева наружного зеркала заднего вида 20. 30 Электродвигатель вентилятора отопителя. Система кондиционирования воздуха 21. 7,5 Плафоны освещения салона. Лампа освещения вещевого ящика. Переносная лампа. Часы. Радиоприемник (устройство запоминания станций). Бортовой компьютер 22. 7,5 Лампы габаритного света в левой фаре, левом заднем фонаре 23. 7,5 Лампы габаритного света в правой фаре, правом заднем фонаре. Лампы освещения приборов. Фонари освещения номерного знака 24. 15 Указатели поворота в режиме аварийной сигнализации 25. Резервный 26. Резервный 27. 25-30 Система блокировки замков. Элементы обогрева замков дверей. Противоугонная система Система блокировки замков дверей. Элементы обогрева замков дверей. Противоугонная система. Зуммер бортового компьютера 28. 25(30)2 Прикуриватель. Электропривод антенны. Электродвигатель дополнительного отопителя 29. 7,5 Левая противотуманная фара 30. 7,5 Правая противотуманная фара

Описание реле

1. Реле нормальной скорости / резервное;
2. Звуковой сигнал;
3. Реле дальнего света;
4. Реле ближнего света;
5. Неиспользуемое;
6. Реле высокой скорости / резервное;
7. Резервное;
8. Реле противотуманных фонарей;
9. Резервное;
10. Стеклоочиститель.

Встроенный модуль питания — моторный отсек N62 (IVM)

№	A	Назначение
001	30	Блок управления двигателем (DME), блок управления приводом клапанов с плавной регулировкой хода, форсунки: «5», «6», «7», «8»
002	20	Клапан вентиляции топливного бака, датчик положения распредвала — левая головка блока цилиндров (впуск), датчик положения распредвала — левая головка блока цилиндров (выпуск), электромагнитный клапан VANOS — левая головка блока цилиндров (впуск), электромагнитный клапан VANOS — левая головка блока цилиндров (выпуск)
003	20	Катушка зажигания: «1», «2», «3», «4»
004	20	Катушка зажигания: «5», «6», «7», «8»
005	30	Датчик положения коленвала, термоанемометрический расходомер воздуха, программируемое охлаждение, датчик положения распредвала — правая головка блока цилиндров (впуск), датчик положения распредвала — правая головка блока цилиндров (выпуск), электромагнитный клапан VANOS — правая головка блока цилиндров (впуск), электромагнитный клапан VANOS — правая головка блока цилиндров (выпуск)
006	20	Форсунки: «1», «2», «3», «4»
007	20	Блок управления коробкой передач
008	30	Обогреваемый лямда-зонд перед катализатором (№1, №2), обогреваемый лямда-зонд за катализатором (№1, №2), датчик качества масла
009	10	Реле топливного насоса, предохранитель: «51»
010	40	Блок управления приводом клапанов с плавной регулировкой хода
011	40	Блок управления приводом клапанов с плавной регулировкой хода

Источники

• https://carpod.ru/predohraniteli-i-rele-bmw-x5-e53-1999-2006_2987.htm
• https://bmwguide.ru/rele-i-predohraniteli-bmw-x5-e53/
• https://vsepredohraniteli.ru/bmw/e53-predohraniteli-i-rele.html
• https://carwin-motors.ru/remont/gde-nahoditsya-blok-predohranitelej-bmw-x5.html
• https://knigaproavto.ru/shemy/bmw/x5/1729-shema-predohranitelej-i-rele-bmw-x5-e53-2000-2006.html
• https://fuse-box.ru/predohraniteli-i-rele-bmw-x5-e53-2000-2006/

Е32 735iA проблема с печью

Вынул моторчик а он оказался живой. при включении на панели регулятора в последнее положение включался моторчик сейчас не включается, подскажите гед искать силовой блок управления моторчиком? ПЕЧЬ BEHR с саблей BOSH

Машина без кондея, как я понял сабля — регулятор напруги на моторчег она у меня BEHR с номером 90.947.00.882 Е32 64/11 8 390015.2 блок упраления (мозги печи) Bosh Behr номера 1 137 328 011 -90.901.03.062 IHR1 — 1 374 389 E32/6411 пульт печки BEHR 91.603.42.002 IHR 1 LL — 1 378 763 — E32/6411 — 6138

вот по ходу дела не работает сабля. (работала только на 4 скорости тобишь последней) фоты выложу попозже

Добавлено спустя 6 минут 41 секунду:

что обычно в них может косячить? Провода нашел Черный с белой полосой уходит на мотор коричневый куда то уходит дальше. ответье мне на вопрос такой еще: второй провод печьки (зеленый с коричневой полосой) уходит куда?

надыбал схему на англицком, по схеме он должен уходить в монтажный блок что под копотом на предохранитель №19. Прозвонил провод а туда он не приходит походу дела че то я не допанимаю.

Автомобили BMW3(E46)1998-2006г.

•  Бортовое электрооборудование
•   Система заряда
•   Система запуска
•   Система управления двигателем 2.5 л
•   Система управления двигателем 2.8 л
•   Модуль бортового процессора
•   Цепи бортового процессора
•   Данные бортового процессора
•  Вентилятор системы охлаждения
•  Система антиблокировки тормозов
•   Система управления скоростью (темпостат)
•   Обогреватели стекол
•   Огни заднего хода
•   Наружные осветительные приборы.
•   Головные фары
•   Комбинация приборов
•   Освещение салона при открывании дверей

•   Подсветка приборов
•   Единый замок
•   Электропривод дверных зеркал
•   Клаксон
•   Электропривод поясничной секции спинки водительского сиденья
•   Электроподогрев сидений
•   Электропривод регулировки положения сидений
•  Электропривод складного верха/верхнего люка
•   Электропривод стеклоподъемников (1 из 2)
•   Электропривод стеклоподъемников (2 из 2)
•   Система дополнительной безопасности (SRS)
•   Сигнальные зуммеры
•   Обогрев сопел омывателей стекла.
•   Очистители/омыватели стекол (Канадские модели)
•   Очистители/омыватели стекла (модели для США)
•  Парковочная вентиляция
•   Системы отопления/кондиционирования воздуха с ручным управлением
•   Противоугонная система
•  Охранная сигнализация
•   Радиоприемник — базовая комплектация
•   Радиоприемник — HiFi

BMW 5 (E34)

•  Необслуживаемые батареи .
•  Заряд батареи
•  Проверка батареи под нагрузкой
•  Проверка плотности электролита
•  Поиск утечек тока
•  Предохранители, установленные в моделях 520i, 524td («low-version»)
•  Предохранители, установленные в моделях 525i -М5 («high-version»)
•  Реле в монтажном блоке «low-version»
•  Реле в монтажном блоке «high-version»
•  Предохранители и реле под задним сиденьем .
•  «High-version»
•  Снятие генератора
•  Снятие стартера
•  Проверка, снятие и установка тягового реле .

Реле в монтажном блоке BMW E34 (Low version)

Cписок реле BMW E34

Номер реле	Назначение
К2	Звуковой сигнал
К3	Снятие напряжения с контакта R
К4	Вентилятор отопителя/стояночный обогрев
К5	Интенсивная очистка/насос омывателя
К6	Модуль SRA
К8	Дополнительный водяной насос
К9	Снятие напряжения с контакта 15
К10	Защита от перегрузки системы ABS/ASC
К16	Прерыватель аварийной сигнализации 30/30
К18	Развязка кондиционер – Motronic
К19	Компрессор кондиционера
К21	Включение 1 скорости дополнительного вентилятора
К22	Включение 2 скорости дополнительного вентилятора
К40	Включение ближнего света фар
К41	Включение дальнего света фар
К42	Включение противотуманных фар
К43	Включение противотуманных огней
U4	Датчик противоугонной сигнализации 30/30

Реле в монтажном блоке (High version)

Cписок реле

Номер реле	Назначение
A3	Модуль контроля ламп ZB
A4	Модуль контроля ZB
K1	Отсутствует при ручной коробке передач (контакты 30 и 87 замкнуты)
K1	Блокировка стартера (при автоматической коробке передач) Реле стартера БМВ Е34
K2	Звуковые сигналы
K3	Снятие напряжения с контакта R
K4	Вентилятор отопителя/стояночный обогрев
K5	Интенсивная очистка/насос омывателя
K8	Дополнительный водяной насос
K9	Снятие напряжения с контакта 15
K10	Защита от перегрузки системы ABS/ASC
K16	Прерыватель аварийной сигнализации
K31	Включение прикуривателя (или замкнуты контакты 30 и 87)
U4	Датчик противоугонной сигнализации

Главный блок предохранителей bmw 1 series за ящиком для перчаток

Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.

Схема блока предохранителей

Описание

R1	Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину)
R2	Электродвигатель электродвигателя стеклоочистителя 1
R3	Реле заднего стекла
R4	Реле стеклоочистителя заднего стекла
R5	Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено
R6	Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено
R7	Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле)
R8	Реле отключения цепи 1
R9	Реле насоса омывателя фары
R10	Реле насоса вторичного воздуха (AIR)
F1	—
F2	(5A) Зеркало заднего вида с автоматическим затемнением
F3	—
F4	(5A) Многофункциональный модуль управления 3
F5	(7,5A) Многофункциональный модуль управления 4
F6	Не используется (^ 08/05)
F7	—
F8	(5A) Аудио аппаратура CD-чейнджер
F9	—
F10	—
F11	—
F12	(20A) Многоцелевой модуль
F13	(5A) Модуль управления модулем сборки-i-drive
F14	—
F15	—
F16	(15А) Horn-RH
F17	(5A) Навигационная система
F18	(5A) Аудиосистема CD-чейнджер (^ 11/04)
F19	(7,5A) Сигнализация, вход без ключа
F20	(5A) Контроль динамической устойчивости
F21	(7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира
F22	—
F23	(10A) Навигационная система, телевизионный тюнер
F24	—
F25	—
F26	(10A) Телематика
F27	(5A) Модуль управления дверью — сторона водителя, телефон
F28	(5A) Многофункциональный модуль управления 4, модуль управления стоянки
F29	(5A) Подогрев передних сидений
F30	(20A) Зарядное гнездо, прикуриватель
F31	(30A) Контроль динамической устойчивости (^ 08/05)
F32	(30A) Электрические сиденья, подогрев передних сидений
F33	(30A) Электрическое сиденье-пассажирское
F34	(30A) Усилитель аудиоустройства
F35	(20A) Топливный насос (FP) H08 / 05)
F36	(30A) Многофункциональный модуль управления 2
F37	—
F38	Не используется (^ 08/05)
F39	(30A) Электродвигатель электродвигателя стеклоочистителя
F40	(20A) Аудиосистема (^ 08/05)
F41	(30A) Многофункциональный модуль управления 2
F42	(30A) Электропривод
F43	(30A) Омыватели фар
F44	(30A) Модуль управления прицепом
F45	(20A) Разъем для прицепа (^ 08/05)
F46	(40A) Подогрев заднего стекла
F47	Не используется (^ 08/05)
F48	(20A) Система мойки / очистки заднего стекла
F49	(30A) Подогрев переднего пассажира
F50	—
F51	(50A) Многофункциональный управляющий модуль 3
F52	(50A) Многофункциональный модуль управления 2
F53	(50A) Многофункциональный модуль управления 2
F54	(60A) Управление двигателем
F55	—
F56	(15A) Центральный замок
F57	(15A) Центральный замок
F58	(7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой
F59	(5A) Модуль управления функцией рулевой колонки
F60	(7,5A) Кондиционер (AC)
F61	(10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей
F62	(30А) Задние электрические стеклоподъемники
F63	(30A) Многофункциональный модуль управления
F64	(30A) Задние электрические стеклоподъемники
F65	(40A) Управление динамической стабильностью
F66	(50A) Подогреватель топливного фильтра — Дизель
F67	(50A) Обогреватель / кондиционер (AC)
F68	—
F69	(50A) Двигатель вентилятора охлаждающей жидкости двигателя
F70	(50A) Впрыск вторичного воздуха (AIR), если он установлен

Точное описание блоков представлено в специальной брошюре, находящееся в защитной двери.

Печка е32

Это печка BEHR, скорее всего конец сабле она отвечает за обороты.

• BMW 730 M30B30 e32
• Минск

• BMW 730 M30B30 e32
• Минск

• BMW Е32 730 M60
• Минск

В первую очередь смотрите моторчик печки, который находится возле расширительного бачка. Если он работает, то пересекитесь с кем нибудь у кого есть печка BEHR и перекиньте косу и блок управления печкой. Если не поможет то это мозги печки, другому там не чему ломаться.

• BMW 730 M30B30 e32
• Минск

• BMW e32 730
• Минск

• BMW 730 M30B30 e32
• Минск

На следующих выходных можно подкинуть тебе мою саблю и управление климатом! У меня как раз не прикручен т.к. недавно менял.. У меня все дует и такой же климат. Ты только бордачек пассажирский сними так будет легче и проще!

как раз косяк в том что я уеду из минска на след выхах..

кстати сегодня утром сама задула, вчера не работала а сегодня работает

• 7- Е32
• Беларусь.Минск

Ребята, по поводу печки, тоже хотел бы пообщаться со спецом который смог бы помочь мне.

Дует только на обдув стекл теплым воздухом. В остальных положениях дикий холод.

Хотелось бы пообщаться с человеком который мог бы помочь.

Печка не знаю какая. Машина у меня не долго.

А зима попу морозит )

Прикрепленные файлы

uP0Moztw30g.jpg74,68К 5 Количество загрузок:

• BMW 730 M30B30 e32
• Минск

Но все равно надо бы разобратся, я панельку достал, все провода вроде целые, обрывов я не вижу, смотрел около бочка, не снимая я не увидел ни моторчика ничего(

• BMW 730 M30B30 e32
• Минск

Работала целый день, под вечер на ходу раз и перестала, опять..

• бензовоз
• Житковичи-Мозырь

Ребята, по поводу печки, тоже хотел бы пообщаться со спецом который смог бы помочь мне.

Дует только на обдув стекл теплым воздухом. В остальных положениях дикий холод.

Хотелось бы пообщаться с человеком который мог бы помочь.

Печка не знаю какая. Машина у меня не долго.

А зима попу морозит )

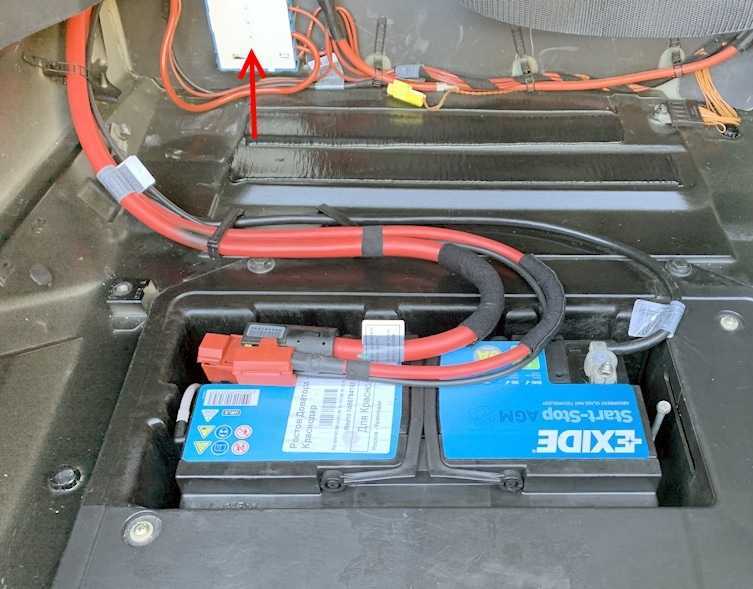

Блок в багажнике возле АКБ

К плюсовой клемме аккумуляторной батареи может крепится еще один блок силовых предохранителей высокой мощности.

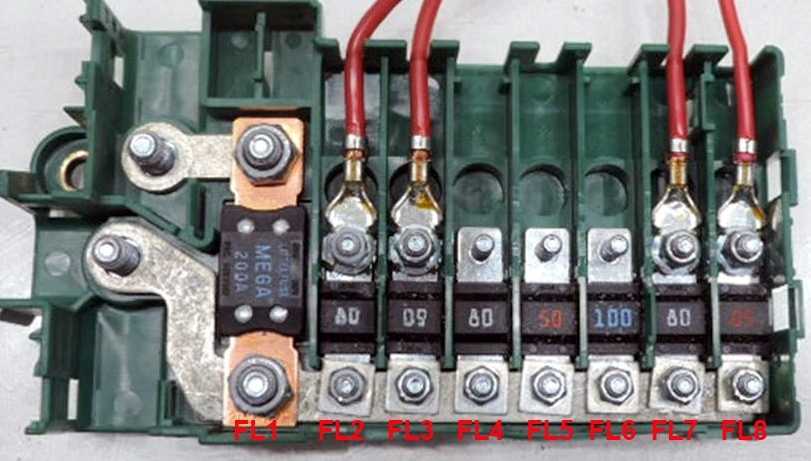

Фото — Схема

Расшифровка

FL1	200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 — 28, 40, 46 — 50, 52 — 64, 104 — 107, Реле инвертирования полярности
FL2	80А Блок предохранителей №1 в багажном отделении, предохранители 72 — 75
FL3	80А Блок предохранителей №1 в багажном отделении, предохранители 77 — 81
FL4	50А Блок управления прицепом или 40А Блок управления раздаточной коробкой
FL5	50А Компрессор, Пневматическая подвеска
FL6	100А Реле DDE
FL7	80А Блок предохранителей №1 в багажном отделении, предохранители 83-87
FL8	50А Блок управления прицепом

Engine compartment

Main fuse box

It is located on the left side. Remove the protective cover for access. On the reverse side there should be a diagram with the current description of the elements.

Diagram (one of the type)

Designation

1. 15 A Brake light switch. Windshield wiper relay coil winding. A combination of devices. On-board computer. 2. 7.5 A Coil of the relay for turning on the dipped headlights. Coil of the relay for turning on the high beam headlights. The control lamp for turning on the high beam headlights. 3. 10 A Coil of the fog lamp turn-on relay. Rear fog lamps. High beam warning relay. Turn signal switch. 4.7.5 A Left rear lamp. 5. 10 A Right rear lamp. Warning lamp of the alarm. License plate lighting lamps. Instrument lighting switch. Control lamps.Instrument lighting lamps. 6. 15 A Relay-interrupter of direction indicators. Anti-theft device shock and alarm sensor. 7.15 A Fog lamp lamps. The control lamp for turning on the fog lights. 8. 7.5 A Rear fog lamps. 9. 15 A Sound signals. Heater circulation pump. 10.7.5 A Left-hand dipped beam headlamp. 11.7.5 A Right-hand dipped beam headlamp. 12. 15 А Reversing light switch. Switch for adjusting the position of the side mirrors. Heating elements for windshield washer jets. Windshield washer. 13. 7.5 A Left high beam headlamp.14. 7.5 A Right high beam headlamp. 15.7.5 A Reserved. 16. 30 A Seat heating switch. Lumbar seat cushion adjustment switch. 17. 7.5 A The controller of the digital engine management system Motronic. Automatic transmission selector lever switch. Brake light switch. A combination of devices. Coil of the relay for the retraction of the rear head restraints. Anti-theft device. On-board computer. Remote control unit for centralized door locks. 18. 15 A Sunblind control switch. Rear lampshades for interior lighting. Radio receiver (“+” after turning on the ignition).Phone (“+” after turning on the ignition). 19.30 A Heater fan switch. 20. 10 A Instrument cluster. Clock. On-board computer. 21.10 A Luggage compartment lighting lamp. Front and rear courtesy lights. 22.30 A Headlight washer. 23.15 A Electric fuel pump. 24. 10 A The main electronic control unit for electrical equipment. 25.30 A Electro fan. 26.30 A Cigarette lighter . 27.7.5 A Heater control unit. Heater solenoid valves. 28.15 A Coil of the rear window heating relay. Fan of the box of electronic control units in the engine compartment.Electronic control unit for power steering. 29.7.5 A Coil of the relay for turning on the electric fan. Winding relay for turning on the heater circulation pump.

Relay assignment

• K1 – relay for turning on an additional cooling fan
• K2 – horn relay
• K3 – headlamp high beam relay
• K4 – headlamp low beam relay
• K5 – mirror heating relay
• K6 – relay for additional cooling fan
• K7 – rear window heating relay
• K8 – fog lamp relay
• K9 – Rear fog lamp relay
• K10 – Relay for turning on the dashboard lighting, windshield wiper and washer
• K16 – alarm relay
• N17 – control device breaker relay.
• K51 – telephone signal relay.

Additional box

Located on the right side.

  The following elements are found here:

1. Motronic or DME computer;
2. Cruise control unit;
3. Fuel pump relay (orange) and DME (white);
4. ABS computer.

N57 и m57

№	А	Защищенный компонент
1	20	M57: Регулятор давления наддува №1, датчик Холла №1 распределительного вала, клапан регулирования давления в рампе, клапан регулирования объема, дроссельный клапан.
20	N57: Датчик оксида азота перед каталитическим нейтрализатором SCR, привод давления наддува ступени высокого давления (VNT №1, 2), клапан LP-EGR, датчик Холла №1 распределительного вала, переключающий клапан перепускной заслонки компрессора низкого давления, регулирующий клапан турбины, Клапан регулировки давления в рампе, клапан регулировки объема, дроссельный клапан
2	20	M57: Электромагнитный клапан рециркуляции выхлопных газов, обогрев сапуна картера, электрический переключающий клапан на двигателе, электрический переключающий клапан вихревых заслонок, датчик кислорода перед каталитическим нейтрализатором, блок управления предварительным нагревом, датчик состояния масла
20	N57: перепускной клапан компрессора, электромагнитный клапан рециркуляции выхлопных газов, электрический переключающий клапан на опоре двигателя, электрический переключающий клапан вихревых заслонок, датчик кислорода перед каталитическим преобразователем, блок управления подогревом, датчик состояния масла
3	30	M57, N57: Блок управления цифровой электронной системы управления дизельным двигателем (DDE)
4	30	M57: Привод жалюзи радиатора
10	N57: Обогрев сапуна картера, реле нагрузки SCR, привод заслонки радиатора, датчик оксида азота после каталитического нейтрализатора SCR, перекачивающий насос, модуль подачи SCR, пассивный датчик уровня заполнения бака
5	10	M50d: реле насоса охлаждающей жидкости, компрессор высокого давления №2 — переключающий клапан заслонки рециркуляции воздуха, преобразователь давления перепускного клапана, переключающий клапан заслонки управления турбиной

Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

№	Номинал	Назначение предохранителя
F100	10A	Питание электронных модулей от включения зажигания
F101	20A	Блок управления люком вентиляции, питание регулировок сиденья с электроприводом. Для автомобилей со съёмной крышей — привод крыши
F102	10A	Регулировка рулевой колонки, блок управления салонным отопителем, приемник системы дистанци­онного управления, фильтр твердых продуктов сгорания дизельного топлива.
F103	10A	Постоянное питание от аккумуляторной батареи для внешнего освещения
F104	10A	Плафоны салонного освещения, система экономии электро­энергии
F105	25A	Обогрев заднего стекла
F106	20A	Система безключевого доступа и запуска
F107	10A	Диагностический разъём и питание панели приборов от аккумуляторной батареи
F108	7,5A	Аудио, магнитола и дополнительные функции панели приборов (аудиосистема и навигация)
F109	20A	Предохранитель прикуривателя Ford Focus 2 рестайлинг, дополинтельная розетка в багажнике
F110	10A	Дневные ходовые огни, работающие от генераторы
F111	15A	Топливный насос (для автомобилей с бензиновым двигателем)
F112	15A	Аудиосистема (питание от аккумулятора)
F113	10A	Дневные ходовые огни
F114	10A	Иммобилайзер, питание панели приборов от замка зажигания
F115	7,5A	Внешнее освещение — питание от замка зижигания
F116	20A	Противотуманные фары
F117	7,5A	Подсветка номерного знака
F118	20A	Модуль электрического оборудования на задней левой двери
F119	15A	Розетка в багажнике Ford Focus 2
F120	20A	Модуль электрического оборудования на задней правой двери
F121	20A	Электрический подогрев передних сидений
F122	10A	AIR BAG, подушки безопасности
F123	7,5A	Обогрев зеркал заднего вида
F124	7,5A	Фонари габаритного освещения с левой стороны
F125	7,5A	Фонари габаритного освещения с правой стороны
F126	20A	Система безключевого доступа и запуска
F127	25A	Электрические стеклоподъёмники
F128		Резерв
F129	20A	Стеклоочиститель (предохранитель дворников)
F130		Резерв
F131	15A	Очиститель заднего стекла
F132	15A	Лампы сигналов торможения
F133	25A	Реле центрального замка, Модуль электрического оборудования на передней пассажирской двери
F134	20A	Центральный замок, Модуль электрического оборудования на водительской двери
F135	20A	Дневные ходовые огни
F136	15A	Омыватель лобового стекла, подогрев форсунок омывателя
F137	10A	Резервное питание от аккумуляторной батареи для противоугонной системы
F138	10A	Электронный блок управления двигателем, электронная педаль газа, электронный блок управления автоматической коробкой передач
F139	10A	Дальний свет — правая фара
F140	10A	Дальний свет — левая фара
F141	10A	Электропривод зеркал заднего вида, лампы заднего хода
F142	15A	Ближний свет — правая фара
F143	15A	Ближний свет — левая фара
