Блок предохранителей и реле газель бизнес

Реле и предохранители под капотом Газель Бизнес и Соболь

Основной блок предохранителей в моторном отсеке расположен на кронштейне крепления АКБ.

Описание

№	А	Назначение
Блок предохранителей на автомобилях с ABS
1	90	УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125	ISF2.8s4129Р: Подогреватель воздуха
2	25	УМЗ-4216: Блок управления ABS
2	40	ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40	УМЗ-4216: Блок управления ABS
3	30	ISF2.8s4129Р: Блок управления двигателем
4	90	УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	60	ISF2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка
Блок предохранителей на автомобилях без ABS
1	90	Световая цепь и плюсовая цепь генератора
2	60	Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем
1	40	Блок управления ABS
2	25	Блок управления ABS

Реле системы управления двигателем

Под капотом на щитке передка закреплены три реле системы управления двигателем.

Описание

№	Реле
1	Реле топливного насоса
2	Реле муфты вентилятора
3	Главное реле

Дополнительное реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

Предохранитель газового блока управления

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Видео установки дополнительной USB зарядки

Некоторые водители модернизируют устройство, устанавливая еще одно гнездо. Для этого потребуются:

дрель или шуруповерт с набором сверл по металлу;
коронка для выреза отверстия, диаметр должен совпадать с диаметром прикуривателя;
напильник;
паяльник с припоем;
кусачки;
отвертки;
мультитестер;
термоусадочная трубка;
провод подходящего сечения;
предохранитель, выдерживающий силу тока, рекомендуемую производителем.

Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
Осуществляем подключение к проводке, через предохранитель.
Проверяем работоспособность модели, собираем.

Видео том, как снять на Газели Бизнес прикуриватель и поменять его, представлено ниже.

Источник

Газель Бизнес с двигателем 4216

Газель Бизнес — это популярный грузовой автомобиль, который широко используется в России и других странах СНГ. Его особенностью является наличие двигателя марки 4216.

Двигатель 4216 — это дизельный двигатель объемом 2,4 литра, производимый компанией «Завод имени Я.М. Свердлова». Он обладает мощностью в 101 лошадиную силу и развивает крутящий момент до 230 Нм.

Двигатель 4216 отличается надежностью и долговечностью, что делает его популярным среди владельцев Газели Бизнес. Однако, как и у любого автомобиля, у него могут возникать некоторые проблемы.

Местонахождение реле топливного насоса — важная информация для владельцев Газели Бизнес с двигателем 4216. Данное реле отвечает за работу топливного насоса и его правильное функционирование влияет на работу всей системы питания двигателя.

Согласно технической документации, реле топливного насоса расположено в блоке предохранителей и реле, который находится под приборной панелью. Для доступа к нему, необходимо открыть крышку блока предохранителей и реле, которая расположена с левой стороны рулевой колонки.

В блоке предохранителей и реле находится несколько реле, включая реле топливного насоса. Чтобы вынуть нужное реле, необходимо обратиться к инструкции по эксплуатации автомобиля или обратиться к специалисту.

Газель бизнес 4216 — предохранители и реле

Газель Бизнес — семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото — примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Нижняя группа предохранителей

Если возникают проблемы с центральным замком, топливным насосом, следует обратить внимание на нижнюю группу предохранителей. Он включает в себя довольно большое количество элементов

Они отмечены следующим образом:

п. 13 — запитывает датчик скорости, кран подогрева, топливный насос, выключатель света при включении задней передачи;
п. 14 — проверена цепь блока управления АБС;
п. 15 — генератор, заряда и возбуждения реле очистки лобового стекла;
п. 16 — блок управления освещением, подогревом сидений;
п. 17 — вентиляция, охлаждение и электропривод зеркал (если такая опция есть в комплектации);
п. 18 — электродвигатель, регулятор скорости вентилятора отопителя (может быть дополнительный отопитель);
п. 20 — электростеклоподъемники (опция);
п. 21 — розетка, а также отвечает за прикуриватель в салоне;
п. 22 — лампа, освещающая моторный отсек;
нет. 23 — устройство для воспроизведения звука;
п. 24 — CAN-шина диагностики.

Некоторые другие компоненты устанавливаются отдельной строкой — их перечень зависит от двигателя, установленного в автомобиле:

тогда. 25 может быть 5 или 15 ампер: в двигателе УМЗ-4216 — подает напряжение на систему управления двигателем; ISF8s4129P: этот предохранитель также отвечает за систему управления двигателем;
тогда. 26 всегда имеет мощность 20 ампер: для УМП-4216 — питание обмотки, контактов релейной группы; ISF8s4129P — запитывает обогреватель заднего стекла.

Электронасос, независимо от типа установленного двигателя, предполагает установку предохранителя на 10 А, помеченного цифрой 29. Если имеется кондиционер, он подает напряжение на его муфту. Также есть список заменяемых предохранителей. Они обозначены следующим образом (эта группа самая маленькая):

п. 1 — 5 ампер;
№2 — 10 ампер;
№3 — 15 ампер;
№4 — 20 ампер;
п. 5-25 ампер.

Местоположение реле

Реле топливного насоса в Газели Бизнес с двигателем 4216 обычно находится в двигательном отсеке, вблизи двигателя.

Реле является частью электрической системы автомобиля и отвечает за подачу электропитания на топливный насос. Оно активируется при запуске двигателя и отключается при его остановке.

Местоположение реле может незначительно отличаться в зависимости от конкретной модели Газели Бизнес.

Чтобы найти реле топливного насоса:

Откройте капот автомобиля и обозначьте место на двигателе, где находится воздушный фильтр.
Найдите баклажку, на которой есть надпись «Реле топливного насоса».
Разблокируйте баклажку и аккуратно выньте реле

Обратите внимание на маркировку и цвет проводов, чтобы не перепутать их при установке обратно.. Внешне реле топливного насоса выглядит как небольшая электрическая коробочка с разъемом и несколькими проводами, подключенными к ней

Внешне реле топливного насоса выглядит как небольшая электрическая коробочка с разъемом и несколькими проводами, подключенными к ней.

Если вам не удалось найти реле топливного насоса или у вас возникли сложности с его заменой, рекомендуется обратиться к специалистам в автосервисе или консультации по ремонту автомобилей.

Не работает топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Проверка питания реле

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

Газель 4216 — Замена топливного насоса, электро схема.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

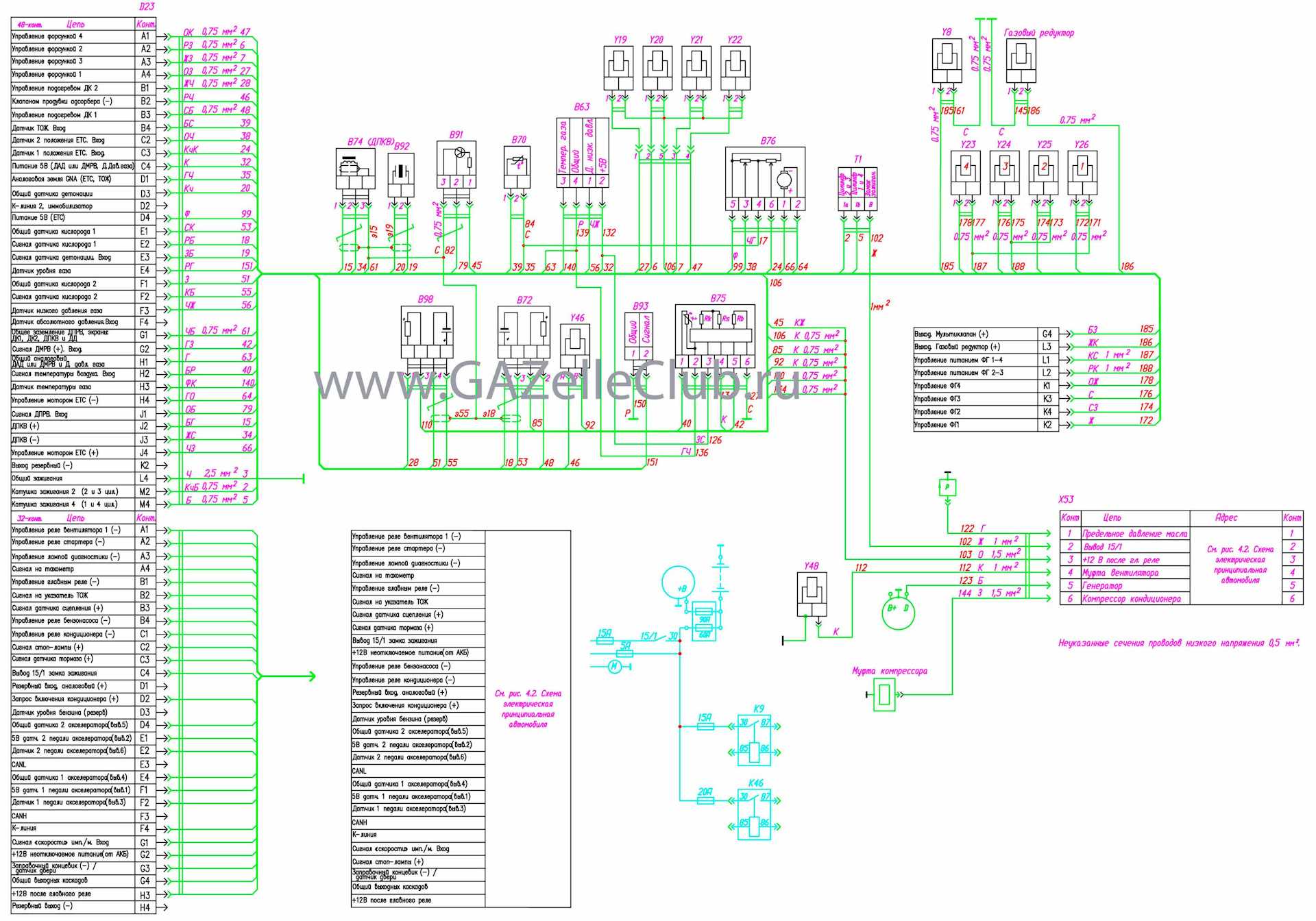

Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес

С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.
Хотя стоит немного остановится на этом.
По статистике, среди всех моделей преобладают модификации семейства ГАЗ, как бортовые, так и спецкузова на шасси.
Но вот что заметил. Он обеспечивает подачу дополнительного воздуха в цилиндры при закрытой дроссельной заслонке. Совет: при обнаружении неисправности и последующем ремонте следует применять только ту электрическую схему, которая соответствует данной модификации автомобиля семейства Газель. Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.
Ещё одно существенное отличие это наличие блока реле и предохранителей. Поему так не знаю.

Тоже самое касается в принципе и катушек. Одно с колодки замка зажигания через кнопку, чтобы исключить потери в замке там они тоже есть! Надеемся, что представленная в статье схема проводки Газель Бизнес поможет вам в обслуживании автомобиля.

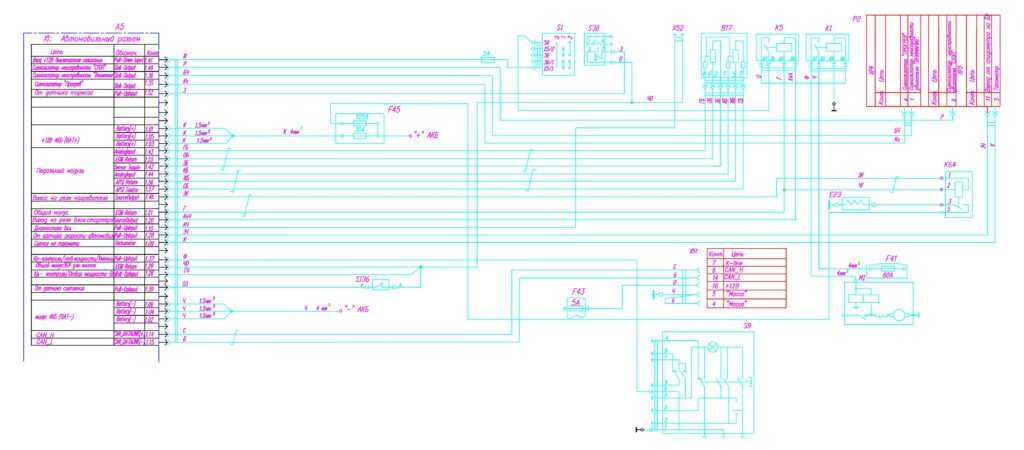

Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования. Одно с колодки замка зажигания через кнопку, чтобы исключить потери в замке там они тоже есть! Расчет длительности и фазы впрыска ведется блоком управления на основе базовых данных по топливоподаче при различных режимах работы двигателя в зависимости от частоты вращения коленчатого вала и разряжения в , характеризующего нагрузку двигателя , заложенных в память блока управления. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей. Бортовые версии пришлись по душе многим российским предпринимателям Например: Рулевой механизм ZF вместе с гидроусилителем; Сцепление и амортизаторы Sachs; Главный тормозной цилиндр Boschи вакуумный усилитель тормозов; Бампера от компании Magna; Модернизированный под Евро 3 силовой агрегат УМЗ ; Доработанные и улучшенные генератор и стартер.

Стоит бортовик — показывает напругу Следующее отличие, это несколько усложнённая схема включения отопителя. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Если сравнить схема Газель бизнес со схемами предыдущих моделей, то больших изменений не мы не увидим.
Газель: УМЗ 4126 ошибка датчика ОЖ

Как работает прикуриватель

Есть две основные рабочие части. Первая – металлический патрон прикуривателя, к которому подведены три провода. Схема подключения реализована следующим образом (см. фото).

Черный кабель. Постоянный минус или масса. Один конец приходит к корпусу прибора на Газель Бизнес, а второй подсоединен к кузову автомобиля.
Желтый или синий кабель. Вокруг прибора есть специальный светофильтр, который позволяет найти его в темное время суток. К нему подходит отдельный шнур – плюс, отвечающий за работу лампочки подсветки.
Красный провод. Постоянный плюс, запитанный к аккумуляторной батарее и проходящий через специальный предохранитель прикуривателя. Отвечает непосредственно за разогрев спирали, находящейся внутри стержня.

Принцип работы прикуривателя на Газель Бизнес прост. При нажатии на кнопку контакты системы замыкаются и нихромовая спираль, находящаяся внутри патрона, начинает разогреваться. Через 20-25 секунд температуры достигает своего максимума, и специальное термореле прикуривателя на Газель Бизнес дает команду отщелкнуть прибор в первоначальное положение.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

антиблокировочная система тормозов (ABS)

электронасоса системы отопления

(автомобили с двумя рядами сидений)

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

(двигатели ЗМЗ-40522, ЗМЗ-40524)

контрольная лампа включения противотуманного света

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

плафона освещения вещевого ящика

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил

Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством

Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Правильное подключение блока предохранителей под капотом (БПР-4) — ГАЗ 31, 2.4 л., 2005 года на DRIVE2

Недавно на драйвах писали, что 31029 загорелась. Оно и не удивительно, блок предохранителей под капотом появился на Волгах только в 1997 году. Содержал 2 предохранителя — на вентилятор и на остальную проводку, включая генератор.

Сообразив, что разные потребители можно подключить к разным предохранителям, на 31105 стали устанавливать уже полноценный блок на 4 предохранителя с характерным названием БПР-4.

Стандартная проводка 3110-31105 разделена на 2 типа — освещение, и… не освещение(печка, дворники и т.д.). Третий потребитель — электровентилятор. Четвертый — генератор. Он конечно не потребляет ток, но, в случае короткого замыкания внутри, должен быть отделен от АКБ предохранителем.

Итого — 4 предохранителя

Внимание, вопрос для дебилов — как неправильно подключить блок из 4 предохранителей к 4 приборам? Вот так:. На ГАЗе рассчитали так:1

при замыкании в косе освещения — сгорает предохранитель2. при замыкании в косе неосвещения — сгорает предохранитель3. при замыкании в генераторе — сгорает предохранитель

На ГАЗе рассчитали так:1. при замыкании в косе освещения — сгорает предохранитель2. при замыкании в косе неосвещения — сгорает предохранитель3. при замыкании в генераторе — сгорает предохранитель

4. при замыкании в вентиляторе — сгорает машина, т. к. между генератором (источником тока) и неудачно заклинившим вентилятором, превратившимся в массу, предохранителя нет. Точнее есть, но не подключен. Хотите узнать, почему? Отправьте смс ХОЧУ на короткий номер главного инженера.

А как правильно то?

Поменяв по случаю БПР-4, прилагаю фото его подключения. С пояснениями для себя работников ГАЗа.

Относительно заводской схемы, провод вентилятора с предохранителя №4 нужно перевесить на свободный предохранитель №1. Толстый красный провод (неосвещение) остается на предохранителе №2, тонкий серый (освещение) остается на предохранителе №3. На 4 предохранителе остается только толстый черный провод генератора, менять номинал предохранителя (90А) не нужно.

Выбор производителя

3 запасных предохранителя 3 номиналов — 40,60,90 А. Отличная пластмасса. Упоры для создания зазоров с кузовом. Толстые металлические контакты. Вентиляционная, мать её, решетка! Запомните логотип изготовителя. И при выборе между ИП Пупкин-Залупкин и КОПИР покупайте КОПИР.

ЗаключениеЗаключения не будет, все и так понятно — просрали полимеры на ГАЗе. Самое страшное, что на этом заводе военную технику делают.

Цена вопроса: 335 ₽

Разряд аккумулятора

Многие сталкивались с ситуацией, когда лампочка не загорается, при этом, приборы также не работают. Это явный признак разрядившего аккумулятора. Поэтому, просто зарядите батарею. Но, желательно при этом выяснить причину разряда. Одно дело, если вы просто забыли выключить фары. Гораздо хуже, если причина в неработающем генераторе. Как это сделать, читайте в статье «Как проверить генератор на машине, не снимая его».

Обязательно проведите диагностику, и выявите причину. Иначе вы будете получать такую проблему регулярно. Не стоит забывать, что полный разряд аккумуляторной батарей приводит к ускоренному износу пластин.

Почему прикуриватель не работает

невозможно обойтись без прикуривателя — важного элемента, обеспечивающего пассажирам комфорт на долгое время. Несмотря на то, что его розетка редко используется по прямому назначению, она является бортовым источником питания, от которого можно заряжать мобильные гаджеты или вспомогательные устройства питания

Наиболее частые причины отсутствия питания в розетке:

перегорел предохранитель в цепи;
оборванные или закороченные провода, по которым к устройству подводится ток;
перегорела нагревательная спираль выносного картриджа;
контактные лепестки розетки или центрального стержня изношены или «сожжены.

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

необходимо вскрыть корпус блока предохранителей;
далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

Возможные причины и диагностика неисправности

Первым делом если не горит фара, проверяем саму лампочку, случается даже так, что на тот момент когда вы обнаружили неисправность головного света, перегорели уже обе лампы ближнего. С лампами дальнего света такое почти не бывает, так как они крайне мало используются.
Одной из наиболее частых причин, когда не горят фары головного освещения является расплавление нити плавкого предохранителя. Впрочем, на большинстве современных автомобилей цепи питания правой и левой фары не взаимосвязаны и защищены отдельными предохранителями. Поэтому выход из строя одного плавкого элемента приводит к отказу одной фары. Диагностировать данную неисправность фары можно визуально, открыв монтажный блок и осмотрев предохранители, отвечающие за работу отказавшего элемента освещения. В случаях, когда доступ к монтажному блоку затруднен, следует узнать, какие еще цепи защищены данным предохранителем и проверить работу устройств, получающих питание от этих цепей. Если данные устройства также не работают, в 99% случаев предположение о вышедшем из строя предохранителе оказывается верным.
Если предположение о расплавлении защитного элемента не подтвердилось, необходимо проверить реле включения головного света. Обычно отказ реле приводит к прекращению работы лишь одной из систем освещения. Исчезает или ближний, или дальний свет. В работоспособности реле включения света можно удостовериться, внимательно прислушавшись к звукам, возникающим при попытке включения фар. Если из-под панели приборов в момент включения слышны короткие звонкие щелчки, это свидетельствует о том, что реле исправно. Отсутствие щелчка подтверждает предположение о неисправности реле.
Так же необходимо проверить все разъемы электрических проводов идущих на фару, возможно после последнего ремонта на клемму фары просто напросто забыли одеть разьем и соответственно она от этого гореть не будет. Такое случается если на передних фарах не горит ни одна лампочка.
Если фары так и не горят то дальнейший поиск осуществляется под капотом автомобиля. Следует внимательно осмотреть имеющиеся провода и соединения, пошевелить клеммы, подходящие к фарам, проверить лампы освещения. Иногда вследствие скачка напряжения в бортовой сети случается так, что перегорают обе лампы одновременно. Также по причине попадания в подкапотное пространство воды могут окислиться и перестать выполнять токопроводящую функцию «фишки» в местах соединения проводов.

Собственно, на этом поиск можно заканчивать. Если найти неисправность с помощью вышеописанных мероприятий не удалось, дальнейшая диагностика электропроводки должна выполняться с помощью мультитестера и процедуры «прозвонки» электрических цепей автомобиля. Последней попыткой установить причину неисправности в полевых условиях может стать проверка наличия тока на клеммах, питающих лампы ближнего света фар. Для этого достаточно вставить в разъем заведомо исправную лампу или чиркнуть проводом «+» об провод «-». Начало работы лампы или проскакивание искры между проводами свидетельствует о наличии в сети электрического тока и неисправности самих фар или ламп. Отсутствие реакции на тест дает основания предполагать наличие обрыва в сети питания фар.

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть

Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Комплексной микропроцессорной системы управления двигателем
2	15	Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3	15	Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4	10	Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5	10	Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6	10	Сигналов торможения
7	20	Звукового сигнала, прикуривателя
8	20	Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9	15	Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10	10	Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11	5	Датчика кислорода
12	15	Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13	10	Указателей поворотов

Предохранители нижнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Резерв
2	15	Дальнего света правой фары, сигнализатора дальнего света
3	15	Дальнего света левой фары
4	10	Ближнего света правой фары
5	10	Ближнего света левой фары
6	10	Противотуманных фонарей, сигнализатора противотуманных фонарей
7	20	Резерв
8	20	Резерв
9	15	Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10	10	Подсветки приборов, переключателей, прикуривателя
11	5	Резерв
12	15	Габаритного света правого борта, корректора фар, плафона вещевого ящика
13	10	Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.
