Не работает топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Проверка питания реле

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

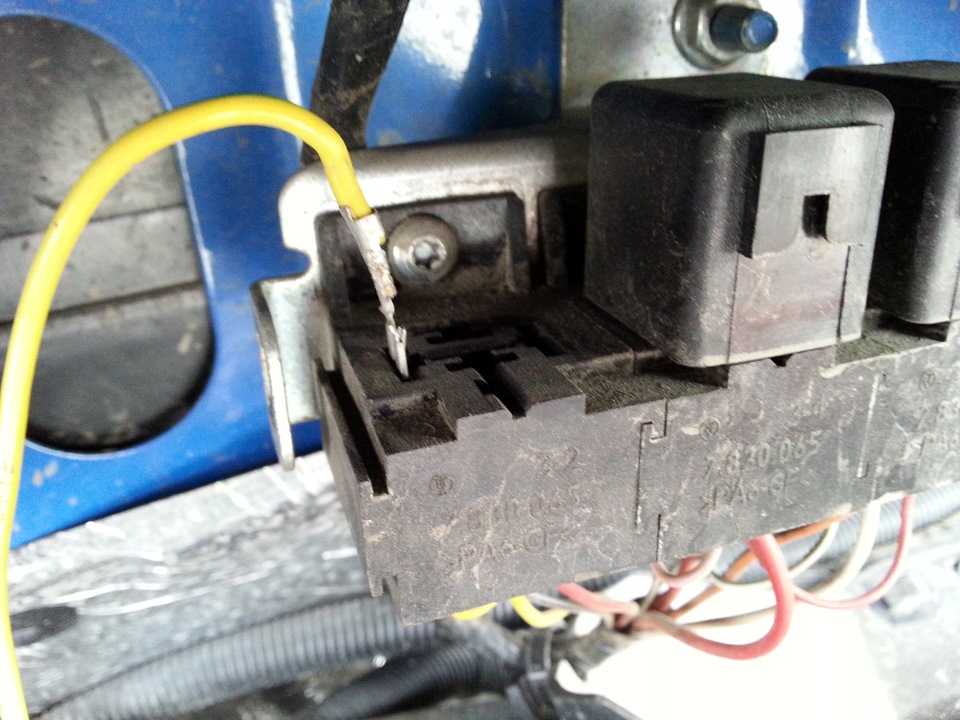

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Нижняя группа предохранителей

Если возникают проблемы с центральным замком, топливным насосом, следует обратить внимание на нижнюю группу предохранителей. Он включает в себя довольно большое количество элементов

Они отмечены следующим образом:

• п. 13 — запитывает датчик скорости, кран подогрева, топливный насос, выключатель света при включении задней передачи;
• п. 14 — проверена цепь блока управления АБС;
• п. 15 — генератор, заряда и возбуждения реле очистки лобового стекла;
• п. 16 — блок управления освещением, подогревом сидений;
• п. 17 — вентиляция, охлаждение и электропривод зеркал (если такая опция есть в комплектации);
• п. 18 — электродвигатель, регулятор скорости вентилятора отопителя (может быть дополнительный отопитель);
• п. 20 — электростеклоподъемники (опция);
• п. 21 — розетка, а также отвечает за прикуриватель в салоне;
• п. 22 — лампа, освещающая моторный отсек;
• нет. 23 — устройство для воспроизведения звука;
• п. 24 — CAN-шина диагностики.

Некоторые другие компоненты устанавливаются отдельной строкой — их перечень зависит от двигателя, установленного в автомобиле:

• тогда. 25 может быть 5 или 15 ампер: в двигателе УМЗ-4216 — подает напряжение на систему управления двигателем; ISF8s4129P: этот предохранитель также отвечает за систему управления двигателем;
• тогда. 26 всегда имеет мощность 20 ампер: для УМП-4216 — питание обмотки, контактов релейной группы; ISF8s4129P — запитывает обогреватель заднего стекла.

Электронасос, независимо от типа установленного двигателя, предполагает установку предохранителя на 10 А, помеченного цифрой 29. Если имеется кондиционер, он подает напряжение на его муфту. Также есть список заменяемых предохранителей. Они обозначены следующим образом (эта группа самая маленькая):

• п. 1 — 5 ампер;
• №2 — 10 ампер;
• №3 — 15 ампер;
• №4 — 20 ампер;
• п. 5-25 ампер.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки

Снимаем крышку

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Верхний блок предохранителей

№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

• F1(16A) — Электродвигатель отопителя, электронасос системы отопителя*
• F2(8A) — Электродвигатель дополнительного отопителя*
• F3(8A) — Указатели поворота
• F4(8A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя,
• свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
• F5(8A) — Аварийная световая сигнализация
• F6(8A) — Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
• F7(8A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование
• F8(8A) — Электродвигатели очистителя и омывателя ветрового стекла
• F9(16A) — Звуковой сигнал, прикуриватель, розетка переносной лампы
• F10(16A) — Резервный

Нижний блок предохранителей

№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

• F1(16A) — Резервный
• F2(8A) — Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
• F3(8A) — Освещение приборов, подогреватель — отопитель
• F4(8A) — Задний противотуманный свет
• F5(8A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
• F6(8A) — Габаритный свет (правый передний, левый задний фонари)
• F7(8A) — Ближний свет (левая фара), электрокорректор фар
• F8(8A) — Ближний свет (правая фара), сигнализатор дальнего света
• F9(16A) — Дальний свет (левая фара)
• F10(16A) — Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

№ предохранителя (Сила тока, А) — Защищаемые цепи

Предохранители верхнего блока

• 1 (25) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
• 2 (15) — Аварийная сигнализация
• 3 (15) — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
• 4 (10) — Электродвигатели очистителя и омывателя ветрового стекла
• 5 (10) — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
• 6 (10) — Стоп-сигналы
• 7 (20) — Прикуриватель, звуковые сигналы
• 8 (20) — Реле звуковых сигналов, комбинация приборов, часы
• 9 (15) — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
• 10 (10) — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
• 11 (5) — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
• 12 (15) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
• 13 (10) — Указатели поворота

Предохранители нижнего блока

• 1 (25) — Резерв
• 2 (15) — Дальний свет правой фары, контрольная лампа включения дальнего света фар
• 3 (15) — Дальний свет левой фары
• 4 (10) — Ближний свет правой фары
• 5 (10) — Ближний свет левой фары
• 6 (10) — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
• 7 (20) — Резерв
• 8 (20) — Резерв
• 9 (15) — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
• 10 (10) — Лампы подсветки комбинации приборов, переключателей, прикуривателя
• 11 (5) — Резерв
• 12 (15) — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
• 13 (10) — Лампы левого габаритного огня, сигнальная лампа включения

Предохранитель на Газели

Снятие впускного трубопровода и масляного предохранители на соболь автомобили с г. Система питания 4. Система питания двигателя ЗМЗ Обеспечение системы питания воздухом. Снятие топливного бака и датчика уровня топлива. Снятие и разборка фильтра-отстойника, фильтр тонкой очистки топлива. Снятие фильтра и разборка топливного насоса.

Карбюратор КД. Снятие и разборка карбюратор. Снятие топливного фильтра и регулировка карбюратора. Система ЭПХХ.

Система рециркуляции отработавших газов. Система питания двигателя ЗМЗ автомобили с г. Замена фильтров системы питания автомобили с г.

Схема предохранителей и реле Газель Бизнес и Соболь (2010-)

Топливный модуль и замена его элементов автомобили с г. Дроссельный узел, регулировка и замена его предохранители на соболь автомобили с г. Рампа, форсунки, ресивер — их проверка и замена узлов автомобили предохранители на соболь г. Система охладения и выпуска отработанных газов 5. Система охлаждения двигателя.

Снятие радиатора. Привод вспомогательного оборудования. Замена насоса и охлаждающей жидкости. Термостат и датчики системы охлаждения. Система выпуска отработавших газов. Замена глушителя, резонатора и труб.

Схема предохранителей газель 3302 406 двигатель

Трасмиссия 6. Снятие картера и дисков сцепления. Гидропривод и замена рабочей жидкости. Коробка передач. Снятие коробки передач.

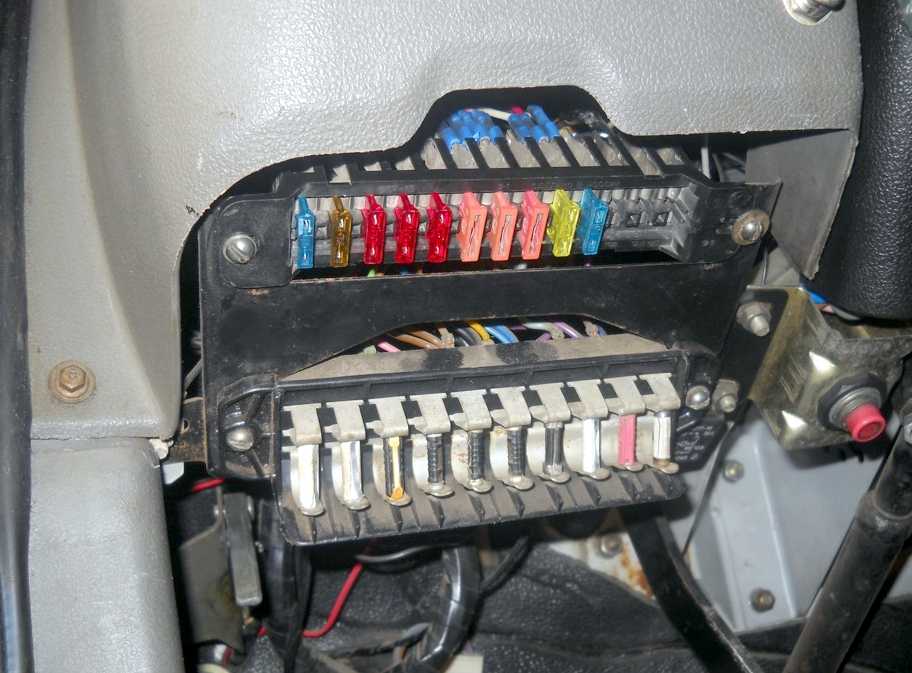

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Верхний блок

p, blockquote 9,0,0,0,0 —>

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

p, blockquote 11,0,0,0,0 —>

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Обозначение

Верхний блок

p, blockquote 15,0,0,0,0 —>

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

p, blockquote 16,0,0,0,0 —>

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Замена плавких предохранителей

Перед установкой нового предохранителя взамен неисправного выясните и устраните причину перегорания (см. выше «Проверка электрических цепей»).
Отключаем аккумуляторную батарею.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами сжав с двух сторон фиксаторы, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40А или 60 А).

Запасные предохранители хранятся под пластиной крышки,…

…которая держится на двух фиксаторах.


Замена предохранителей цепей электрооборудования

Снимаем крышку блока.
У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого. Расположены они по порядку номеров слева направо. Перечень защищаемого оборудования каждым предохранителем дан в таблице «Электрические цепи, защищаемые плавкими предохранителями».

Вынимаем неисправный предохранитель и устанавливаем новый.

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Автомобилей с ABS (БПР-4)

1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Обозначение

p, blockquote 25,0,0,0,0 —>

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Электро щиток

Старого образца

Расшифровка

p, blockquote 29,0,0,0,0 —>

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Назначение элементов

p, blockquote 33,0,0,0,0 —>

15	Реле 85.3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

мигалка и реле поворотников; Gazelle, Gaz 3307, Gaz 53, «Bichok», Volga, Zil, RAF

Реле Flasher and поворота.

2,95 €

₽203,94 или ≈ 3,25 $

малая коробка-165

24 шт.

маленькая коробка-190

30 шт.

средняя коробка

60 шт.

большая коробка

120 шт.

In carton box

€2.55

₽176.95 or ≈ $2.85

€3.10

₽212.34 or ≈ $3.45

transportation packing

small box -190

20 шт.

средняя коробка

50 шт.

большая коробка

100 шт.

Specifications

used in

Gazelle, GAZ 3307, GAZ 53, “Bichok”, Volga, ZIL, RAF

analog

РС 950 П

OKP code

45 7374 8843

напряжение

12 В постоянного тока

MASS

97 G 92 G

.

1PECTER

111111111111111111111.0027

Штрих-код

Короткая ссылка

emi-penza.com/p/572.3777 Копия 9005

Для физических лиц

Существуют сотни реселлеров, которые распространяют нашу продукцию по всей России и некоторым другим странам бывшего Советского Союза. Вся производимая нами продукция имеет логотип компании. Остерегайтесь подделок и требуйте сертификат у продавца.

Размещение заказа

Если вы заинтересованы в покупке различных товаров, мы рекомендуем вам использовать форму заявки на заказ .

Вам предлагается загрузить этот документ, заполнить столбец количество и отправить нам результат по электронной почте. Форма заявки автоматически рассчитает размер вашего будущего заказа, а также ускорит его обработку. Мы ответим вам счетом, который вы сможете подтвердить и оплатить. Пожалуйста, не забудьте указать названия транспортных компаний, которые вы хотели бы использовать, если вы не планируете забирать заказ самостоятельно.

Вы можете копировать спецификации и фотографии продуктов, если вы распространяете наши товары или добавляете ссылку на источник. Архив со всеми данными, которые могут вам понадобиться, предоставляется по запросу. Если вы обнаружите какие-либо неточности в материале, напишите нам по электронной почте.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№ — А — Защищаемая цепь

F1 – 20 – Стеклоочиститель, стеклоомыватель

F2 – 10 – Модуль управления светотехникой, подсветка приборов

F3 – 5 – Электропривод зеркал

F4 – 25 – Электропривод стеклоподъемников

F5 – 10 – Обогрев наружных зеркал

F6 – 10 – Обогрев сиденья водителя

F7 – 15 – Дополнительный отопитель

F8, F11, F12 – Резерв

F9 – 10 – Блокируемый дифференциал

F10 – 15 – Розетка второго ряда сидений

F13 – 7,5 – Лампы дневных ходовых огней

F14 – 5 – Лампы задних противотуманных фонарей

F15 – 10 – Указатели поворотов

F16 – 7,5 – Комбинация приборов, датчик скорости, пульт отопителя

F17 – 5 – Система управления двигателем

F18 – 5 – Антиблокировочная система тормозов

F19 – 20 – Прикуриватель, розетка

F20 – 15 – Аварийная световая сигнализация

F21 – 15 – Модуль управления светотехникой, подсветка

F22 – 10 – Внутреннее освещение

F23 –15 – Центральный замок, аудиосистема

F24 – 5 – Комбинация приборов, диагностический разъем, пульт управления предпусковым обогревателем

Реле

K1 — Стеклоочиститель

K2 — Отопитель

K3 — Силовая цепь выключателя приборов и стартера

K4 — Догреватель охлаждающей жидкости

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:
   • основная плюсовая цепь, исключая световые приборы, и ;
   • плюсовая цепь генератора и световой контур.

   В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

   Электрические предохранители в электросети

   В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для применяются, как правило, электропредохранители 25А.

2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

G2403 — переключатель и реле (Denso) для Silvia / Gazelle S12 Nissan Silvia / Gazelle

NissanSilvia / Gazelle S1202.

	Рама / Серия S12 / S12 body HB (hatchback ) engine CA18DT (1800 gasoline twincam turbo ) grade RSX Manufacture period 02.1986 — … transmission F5 (floor manual 5- скорость )

		Manufacture period	Spec
ALL	08. 1983 — …	エンジンルーム

Open full screen picture Up to the top

0831361205 18910 — привод в сборе, ASCD 22696Y — реле в сборе, EGI 24252 — защита 24894 24894 92580 3 — датчик наддува

30300 — Устройство датчика, температура воды 25210E — Резл. — реле 25220M — реле в сборе, блокировка гидротрансформатора 25230H — реле в сборе, звуковой сигнал 25230U — реле в сборе, двигатель вентилятора 25233 — bracket, relay 25235 — bracket, sensor 25240 — switch assembly, oil pressure 25330C — protector 25505 — sensor, head lamp 25505A — screw 25750D — clip 25765 — кронштейн переключателя 26310 — звуковой сигнал в сборе, электрический высокий 26330 — звуковой сигнал в сборе, электрический низкий 26330A — болт

28440A — screw 28559 — cover, dash side 28820 — amp, intermittent wiper

Applies for models	Manufacture period	Spec
ALL	08. 1983 — …	インストルメント (１)

.0293 25260 — switch assembly, wiper 25260H — mask, switch 25280 — switch assembly, illumination lamp 25330 — lighter complete, cigarette 25330A — unit assembly, cigarette lighter 25330C — защитный кожух 25338 — пластина заземления прикуривателя 25340 — переключатель в сборе, обогрев заднего стекла 25340M — переключатель, регулятор скорости 25370 — Сборка переключателя, FOG Lamp 25371M — Escutcheon, Switch 25381 — Сборка коммутатора, сборок 25540M — Сборка с комбинацией 255540M — Сборка с комбинацией 255560M — Сборка с комбинацией 255560M . — переключатель в сборе, освещение перчаточного ящика 25861 — переключатель в сборе, выбор схемы переключения передач 25880 — переключатель в сборе, аварийная сигнализация и парковка 25950C — ручка 25960 — unit assembly, computer 26350G — bracket 26350U — buzzer assembly, warning ignition key 28525 — controller, air conditioner

Applies for models	Manufacture period	Spec
ALL	08. 1983 — …	インストルメント (２ ２)
