Замена предохранителей Хендай Крета

Данная процедура не является особо сложной, поэтому с ней справится любой автовладелец. Для диагностики предохранителей можно воспользоваться стандартным тестером, который имеется в гараже практически у каждого автовладельца.

Я обратил внимание, что для замены предохранителей у Хендай Крета не предусмотрены специальный пластиковый зажим. Поэтому вынуть сгоревший предохранитель можно только с помощью щипцов.. Обратите внимание, что перед заменой сгоревшего предохранителя на Хендай Крета требуется выяснить и устранить причину его выхода из строя.

Обратите внимание, что перед заменой сгоревшего предохранителя на Хендай Крета требуется выяснить и устранить причину его выхода из строя.

Нельзя ставить более мощный предохранитель взамен сгоревшего, так как это может повлечь за собой возгорание проводки.

А сама замена предохранителя выполняется буквально за 1-2 минуты в пару действий.

1. Снимаем защитную крышку с блока предохранителей. 2. Определяем какой блок предохранителей сгорел. 3. С помощью плоскогубцев вынимаем сгоревший предохранитель. 4. Устанавливаем на его место новый.

Салон

В салоне автомобиля Хендай Крета находятся предохранители, которые защищают электрические системы автомобиля от перегрузок. Они расположены в специальном блоке, который находится на панели приборов с водительской стороны. Для доступа к предохранителям необходимо снять крышку блока предохранителей. Чтобы заменить перегоревший предохранитель, следует использовать ключ или плоскую отвертку.

В салоне автомобиля Хендай Крета находится несколько групп предохранителей, каждая из которых защищает определенные системы автомобиля. Ниже приведена таблица с расположением и назначением предохранителей:

• Предохранитель №1 — Освещение салона и багажника
• Предохранитель №2 — Электрорегулировка зеркал
• Предохранитель №3 — Розетка 12 В
• Предохранитель №4 — Розетка USB
• Предохранитель №5 — Зеркала заднего вида

Обязательно проверяйте состояние предохранителей в салоне своего автомобиля Хендай Крета регулярно. При обнаружении перегоревшего предохранителя рекомендуется заменить его на новый предохранитель того же номинала, чтобы избежать возникновения неполадок в электрических системах автомобиля.

Блок предохранителей в салоне Хендай Грета

Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.

На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.

Схема расположения предохранителей в блоке

Описание предохранителей в салоне

№	наименование	номинал предохранителя	защищаемая цепь
1	обогрев заднего стекла	30a	реле обогрева заднего стекла
2	обогреватель заднего сиденья	20a	модуль управления обогревателем заднего сиденья
3	запасной	30a	—
4	электростекло­подъемник с защитой от защемления	25a	модуль электростеклоподъемника водителя с защитой от защемления
5	указатель поворота	15a	bcm
6	обогреватель переднего сиденья	20a	модуль управления обогревателем сиденья водителя/пассажира
7	правый электростекло­подъемник	25a	главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников
8	левый электростекло­подъемник	25a	главный переключатель электростеклоподъемников
9	запасной	20a	—
10	bcm	10a	bcm, эбу электронных ключей, модуль иммобилайзера
11	задняя розетка питания	20a	задняя розетка питания
12	передняя розетка питания	20a	передняя розетка питания, прикуриватель
13	блокирование дверей	20a	реле блокирования/разблокирования, реле разблокирования двери багажного отделения
14	brake switch	10a	эбу электронных ключей, выключатель стоп-сигналов
15	tcu	15a	a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	start	10a	блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления
17	pdm 1	15a	эбу электронных ключей
18	обогрев зеркал	10a	наружное зеркало заднего вида со стороны водителя/пассажира
19	модуль 2	10a	консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом
20	запасной	10a	—
21	омыватель	15a	многофункциональный переключатель
22	вентилятор 1	10a	модуль управления кондиционером
23	память	10a	регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	плафон внутреннего освещения	10a	фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой
25	модуль 3	10a	bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения
26	эбу	10a	pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	кондиционер	10a	распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	задний стеклоочиститель	10a	блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29	мультимедиа	20a	аудиосистема, аудиовизуальное головное устройство с навигацией
30	вентилятор 2	10a	блок управления кондиционером, выключатель клаксона, резистор клаксона
31	модуль 1	10a	bcm, выключатель стоп-сигнала
32	esp	10a	переключатель на передней панели, блок управления esp
33	модуль 5	10a	электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый)
34	запасной	10a	—
35	e-call	10a	модуль mts e-call
36	запасной	20a	—
37	mdps	10a	блок mdps датчик угла поворота рулевого колеса
38	подушка безопасности	10a	модуль управления srs
39	модуль 4	10a	bcm, эбу электронных ключей
40	подогреватель strg	15a	bcm
41	прикуриватель	20a	предохранитель прикуривателя Hyundai Creta
42	acc	10a	реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	индикатор подушки безопасности	10a	комбинация приборов
44	комбинация приборов	10a	комбинация приборов

Замена предохранителя на панели в отсеке двигателя

1. Остановите двигатель и переведите все выключатели потребителей в положение выключено.
2. В салонном блоке предохранителей переведите переключатель в положение OFF (выключено)
3. См. рисунок выше. Под капотом автомобиля нажмите на крышку панели предохранителей и снимите её.
4. Проверьте подозреваемый предохранитель, для этого извлеките его из гнезда. При необходимости используйте специальные щипцы (или съёмник) в комплекте. Например для того, чтобы не повредить ногти на руках. Проверьте визуально целостность его нити. Если она перегорела, то замените его на аналогичный по номиналу току (5А, 10А, 15А, 20А и т.д.).
5. Вставьте новый предохранитель в гнездо и убедитесь, что он встал плотно. В противном случае обратитесь к авторизованный центр или к профессиональному автоэлектрику. Во избежание проблем в будущем (искрение, замыкание, перегорание проводки в любом непредсказуемом месте или пожар).
6. В салонном блоке предохранителей переведите переключатель в положение ON (включено).

После замены предохранителя также плотно установите обратно крышку блока предохранителей. Для избегания попадания внутрь блока влаги или конденсата при изменениях погоды. В противном случае постепенно может образоваться оксидная плёнка или следы коррозии на контактах большинства предохранителей под крышкой, что прекратит проводимость электроцепей. Тогда потребуется чистка контактов всего блока. Зачастую это недешёвая процедура со снятием самого блока, а то и замены его на новый.

Главный предохранитель (мультипредохранитель)

Перегоревший мультипредохранитель извлекают следующим образом:

Отсоедините кабель от отрицательной клеммы АКБ.
Открутите гайки, показанные на рисунке выше.
Замените предохранитель новым того же номинала

Очень важно убедиться в плотности контактов после установки. Он не должен болтаться в месте его посадки в гнезде предохранителя.
Установите на место в обратной последовательности все ранее снятые детали.

Предохранитель ножевого типа

Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.). Используйте специально для этого предназначенный съёмник, расположенный там же в блоке предохранителей под капотом автомобиля.

Если нужный предохранитель отсутствует, то можно временно, до покупки необходимого, воспользоваться аналогичным из другой менее важной для движения электроподсистемы автомобиля. Которая не влияет на движение, например, от аудиосистемы

Предохранитель патронного типа

Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.)

При снятии соблюдайте осторожность, чтобы не повредить плавкий предохранитель

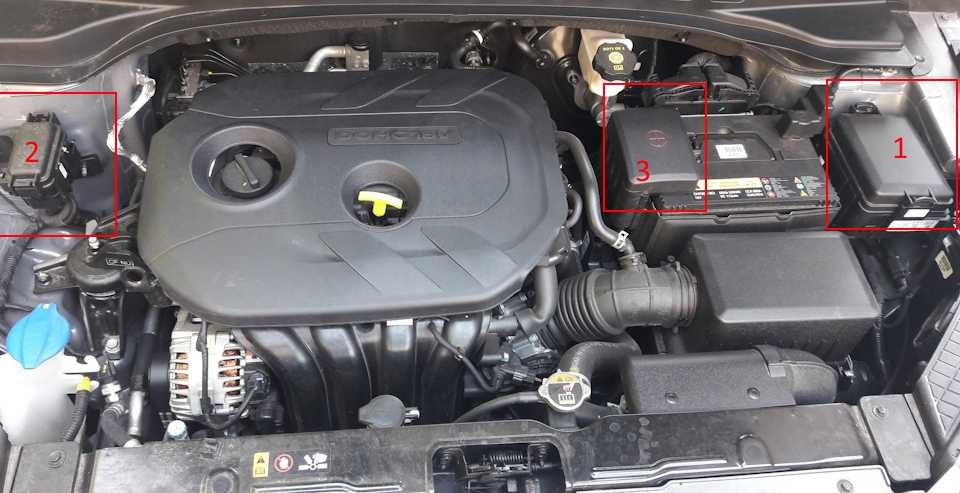

Блоки под капотом

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Основной блок

Он расположен в левой части моторного отсека.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение

p, blockquote 21,0,0,1,0 —>

MDPS	80A MDPS (Мотор рулевого управления с усилителем)
ALT	G4FC (125 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB (150 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
HEAD LAMP HIGH BEAM	Реле электромагнитного клапана включения дальнего света (двухфункционального типа)
ABS2	Блок управления ABS / ESC
ECU 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Впускной клапан счетчика, D4FB (15A): реле свечи накаливания, блок счетчика топлива
TCU 1	D4FB: TCU (АКПП)
BAT+5	Предохранитель блока предохранителей панели приборов: FS01
ABS 1	Блок управления ABS / ESC, диагностика моторного отсека
BAT+4	Предохранитель блока предохранителей панели приборов: FS06, IPS-1, IPS-2, IPS-3
IG1	Без кнопки запуска: зажигание SW С запуском кнопки: блок реле PDM
BAT+1	Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD реле (автоматическое отключение тока утечки)
GLOW	D4FC / D4FB: реле накаливания, свеча накаливания
FUEL HEATER	D4FC / D4FB: Подогреватель топлива
ECU 1	(Управление двигателем) Главное реле
FRONT WIPER	Электродвигатель стеклоочистителя (передний)
HORN	Звуковой сигнал (двойной), звуковой сигнал охранной сигнализации
FUEL PUMP	G4FC: реле топливного насоса, двигатель топливного насоса
C/FAN	G4FC (40A), двигатель вентилятора радиатора D4FC / D4FB (50A) — двигатель вентилятора радиатора
BLOWER	Двигатель вентилятора
IG2	Без кнопки запуска: пусковое реле, пусковой соленоид, зажигание SW С запуском кнопки: пусковое реле, пусковой соленоид, блок реле PDM
BAT+3	Предохранитель блока предохранителей панели приборов: FS04, IPS-4, IPS-5
BAT+2	Предохранитель блока предохранителей на приборной панели: FS03, P / оконное реле, P / выходное реле
INJECTOR	G4FC: Инжектор (№1, №2, №3, №4)
BACK UP LAMP	Переключатель заднего хода (только MT), задний комбинированный фонарь, левый / правый
IGN COIL	G4FC: конденсатор, катушка зажигания, внутр.
SENSOR 1	G4FC: соленоид регулируемой системы впуска, регулируемый кулачок на выходе (IN, EX), электромагнитный клапан управления продувкой, датчик кислорода (UP, DN), IMMO D4FB: лямбда-зонд, ПО остановки, исполнительный механизм системы рециркуляции ОГ, D4FC: ПО остановки
ECU 3	D4FC / D4FB: ЭБУ G4FC: ЭБУ (M / T), PCU (A / T)
GLOW	D4FC / D4FB: Свеча накаливания

С обратной стороны блока могут крепится некоторые дополнительные реле.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Дополнительный блок

В зависимости от уровня оснащения, на некоторые модели Крета устанавливаться дополнительный блок.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Актуальную схему смотрите на обратной стороне крышки. Тут находятся предохранители и реле отвечающие за дополнительный подогрев и антиобледенитель стекла.

p, blockquote 27,0,0,0,0 —>

Есть чем дополнить материал или остались вопросы? Пишите в комментарии.

Источник

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

p, blockquote 10,0,0,0,0 —>

1	30А реле обогрева заднего стекла
2	20А модуль управления обогревателем заднего сиденья
3	30А резерв
4	25А модуль электро стекло подъемника водителя с защитой от защемления
5	15А указатель поворота и аварийной сигнализации
6	20А модуль управления обогревателем сиденья водителя/ пассажира
7	25А правый электро стекло­ подъемник
8	25А левый электро стекло­ подъемник
9	20А резерв
10	10А эбу электронных ключей, модуль иммобилайзера
11	20А задняя розетка питания
12	20А передняя розетка питания (прикуриватель)
13	20А реле блокирования/ разблокирования, реле разблокирования двери багажного отделения
14	10А эбу электронных ключей, выключатель стоп- сигналов
15	15А переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	10А блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей и запуска, переключатель замка зажигания и датчик положения педали сцепления
17	15А эбу электронных ключей
18	10А обогрев зеркал
19	10А консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/ правый центральные датчики системы помощи при парковке задним ходом
20	10А резерв
21	15А многофункциональный переключатель, омыватель
22	10А модуль управления кондиционером
23	10А регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	10А плафоны внутреннего освещения, фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/ правой
25	10А bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/ пассажира, модуль управления обогревателем заднего сидения
26	10А pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	10А распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	10А блок пп (реле заднего стеклоочистителя), электродвигатель заднего стекло очистителя
29	20А аудиосистема, аудиовизуальное головное устройство с навигацией
30	10А блок управления кондиционером, выключатель клаксона, резистор клаксона
31	10А bcm, выключатель стоп-сигнала
32	10А переключатель на передней панели, блок управления esp
33	10А электро хромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/ правой фар, модуль управления обогревателя сиденья водителя/ пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/ правый)
34	10А резерв
35	10А модуль mts e-call
36	20А резерв
37	10А при наличии mdps — блок mdps, без mdps — датчик угла поворота рулевого колеса
38	10А модуль управления srs — подушки безопасности
39	10А bcm, эбу электронных ключей
40	15А подогрев руля
41	20А предохранитель прикуривателя
42	10А реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	10А комбинация приборов, индикатор подушки безопасности
44	10А комбинация приборов

С обратной стороны блока могут находится отдельные не съёмные реле (PCB MINI).

p, blockquote 12,0,0,0,0 —>

Схема реле

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Замена предохранителя на панели в отсеке двигателя

1. Остановите двигатель и переведите все выключатели потребителей в положение выключено.
2. В салонном блоке предохранителей переведите переключатель в положение OFF (выключено)
3. См. рисунок выше. Под капотом автомобиля нажмите на крышку панели предохранителей и снимите её.
4. Проверьте подозреваемый предохранитель, для этого извлеките его из гнезда. При необходимости используйте специальные щипцы (или съёмник) в комплекте. Например для того, чтобы не повредить ногти на руках. Проверьте визуально целостность его нити. Если она перегорела, то замените его на аналогичный по номиналу току (5А, 10А, 15А, 20А и т.д.).
5. Вставьте новые предохранители Хендай Крета в гнездо и убедитесь, что они встали плотно. В противном случае обратитесь к авторизованный центр или к профессиональному автоэлектрику. Во избежание проблем в будущем (искрение, замыкание, перегорание проводки в любом непредсказуемом месте или пожар).
6. В салонном блоке предохранителей переведите переключатель в положение ON (включено).

После замены предохранителя также плотно установите обратно крышку блока предохранителей. Для избегания попадания внутрь блока влаги или конденсата при изменениях погоды. В противном случае постепенно может образоваться оксидная плёнка или следы коррозии на контактах большинства предохранителей под крышкой, что  прекратит проводимость электроцепей. Тогда потребуется чистка контактов всего блока. Зачастую это недешёвая процедура со снятием самого блока, а то и замены его на новый.

Главный предохранитель (мультипредохранитель)

Перегоревший мультипредохранитель извлекают следующим образом:

Отсоедините кабель от отрицательной клеммы АКБ.
Открутите гайки, показанные на рисунке выше.
Замените предохранители Хендай Крета новыми того же номинала

Очень важно убедиться в плотности контактов после установки. Он не должен болтаться в месте его посадки в гнезде предохранителя.
Установите на место в обратной последовательности все ранее снятые детали.

Предохранитель ножевого типа

Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.). Используйте специально для этого предназначенный съёмник, расположенный там же в блоке предохранителей под капотом автомобиля.

Если нужные предохранители Хендай Крета отсутствуют, то можно временно, до покупки необходимого, воспользоваться аналогичным

Из другой менее важной для движения электроподсистемы автомобиля. Которая не влияет на движение, например, от аудиосистемы

Предохранитель патронного типа

Перед проверкой предохранителя как обычно следует выключитть все потребители и двигатель автомобиля. Если подозреваемый предохранитель перегорел, то извлеките его. Проверьте целостность его нити, и при необходимости замените его аналогичным по номиналу току (5А, 10А, 15А, 20А, 25А и т.д.)

При снятии соблюдайте осторожность, чтобы не повредить плавкий предохранитель

Виды разъемов

Схема электрическая Хендай Крета позволяет узнать схему каждого из видов разъёмов:

• главный жгут;
• передний жгут;
• напольный жгут;
• жгут двери;
• жгут крыши;
• жгут крышки багажника;
• жгут заднего бампер;
• жгут АКБ;
• жгут сиденья;
• интеллектуальная распределительная коробка;
• блок ПП;
• соединитель;
• соединение жгута.

Рассмотрим в качестве примера жгут двери. У двери водителя, двери пассажира и задних дверей схемы различаются. Они состоят из разного количества компонентов.

В приводе блокировки двери водителя 8 соединений, а в переключателе электроподъёмников – 18. Одной ошибки при подключении хватит, чтобы система не работала надлежащим образом.

Engine compartment

layout

Main box (1)

It is located on the left side of the engine compartment.

For example

Designation

MDPS	80A MDPS (Motor Power Steering)
EVERYTHING	G4FC (125A): alternator, battery, all fuses connected to alternator fuse D4FC / D4FB (150A): alternator, battery, all fuses connected to alternator fuse
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, EGR Control Valve, Airflow SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
HEAD LAMP HIGH BEAM	High Beam Solenoid Relay (Dual Function)
ABS2	ABS / ESC control unit
ECU 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Meter inlet valve, D4FB (15A): Glow plug relay, fuel meter unit
TCU 1	D4FB: TCU (automatic transmission)
BAT + 5	Instrument panel fuse box fuse: FS01
ABS 1	ABS / ESC control unit, engine compartment diagnosis
BAT + 4	Instrument panel fuse box fuse: FS06, IPS-1, IPS-2, IPS-3
IG1	Without start button: SW ignition With button start: PDM relay box
BAT + 1	Instrument panel fuse box fuse: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD relay (auto leakage current cut-off)
GLOW	D4FC / D4FB: glow plug relay, glow plug
FUEL HEATER	D4FC / D4FB: Fuel heater
ECU 1	(Engine control) Main relay
FRONT WIPER	Wiper motor (front)
HORN	Buzzer (double), burglar alarm buzzer
FUEL PUMP	G4FC: fuel pump relay, fuel pump motor
C/FAN	G4FC (40A) Radiator fan motor D4FC / D4FB (50A) Radiator fan motor
BLOWER	Fan motor
IG2	Without start button: start relay, start solenoid, SW ignition With button start: start relay, start solenoid, PDM relay box
BAT + 3	Instrument panel fuse box fuse: FS04, IPS-4, IPS-5
BAT + 2	Dashboard fuse box fuse: FS03, P / window relay, P / output relay
INJECTOR	G4FC: Injector (# 1, # 2, # 3, # 4)
BACK UP LAMP	Reverse switch (MT only), rear combination lamp, left / right
IGN COIL	G4FC: capacitor, ignition coil, int.
SENSOR 1	G4FC: variable intake solenoid, variable outlet cam (IN, EX), purge control solenoid valve, oxygen sensor (UP, DN), IMMO D4FB: lambda probe, stop switch, exhaust gas recirculation actuator, D4FC: stop switch
ECU 3	D4FC / D4FB: EBU G4FC: EBU (M / T), PCU (A / T)
GLOW	D4FC / D4FB: Glow plug

Some additional relays can be attached to the back of the box.

Additional box (2)

Depending on the level of equipment, an additional unit is installed on some Creta models.

For the current diagram, see the back of the cover. There are fuses and relays responsible for additional heating and glass defroster.

Do you have anything to supplement the material or have questions? Write in the comments.

🎥 Видео 🌟

Самые слабые места автомобиля Хендай Крета. Наиболее возможные первые поломкиСкачать

владельцы Hyundai Creta многие об этом не знаютСкачать

Установка передних противотуманок на HYUNDAI CRETAСкачать

Активация скрытых функций Хёндай Крета 2019Скачать

Hyundai Creta — как погасить лампочку TPMS? How to reset TPMS lamp?Скачать

ПРЕДОХРАНИТЕЛИ!!! ХЕНДАЙ СОЛЯРИС Под капотом и в салоне.Скачать

Отключение индикации TPMS на Hyundai creta панель SupervisionСкачать

Hyundai Creta — меняем бензонасос.Скачать

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai SolarisСкачать

Замена предохранителя передних противотуманных фар в Hyndai SolarisСкачать

Creta не заводитсяСкачать

Как потушить лампочку TPMS на автомобиле Hyundai CretaСкачать

Не работает левая розеткаСкачать

Блоки под капотом

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Основной блок

Он расположен в левой части моторного отсека.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение

p, blockquote 21,0,0,1,0 —>

MDPS	80A MDPS (Мотор рулевого управления с усилителем)
ALT	G4FC (125 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB (150 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
HEAD LAMP HIGH BEAM	Реле электромагнитного клапана включения дальнего света (двухфункционального типа)
ABS2	Блок управления ABS / ESC
ECU 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Впускной клапан счетчика, D4FB (15A): реле свечи накаливания, блок счетчика топлива
TCU 1	D4FB: TCU (АКПП)
BAT+5	Предохранитель блока предохранителей панели приборов: FS01
ABS 1	Блок управления ABS / ESC, диагностика моторного отсека
BAT+4	Предохранитель блока предохранителей панели приборов: FS06, IPS-1, IPS-2, IPS-3
IG1	Без кнопки запуска: зажигание SW С запуском кнопки: блок реле PDM
BAT+1	Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD реле (автоматическое отключение тока утечки)
GLOW	D4FC / D4FB: реле накаливания, свеча накаливания
FUEL HEATER	D4FC / D4FB: Подогреватель топлива
ECU 1	(Управление двигателем) Главное реле
FRONT WIPER	Электродвигатель стеклоочистителя (передний)
HORN	Звуковой сигнал (двойной), звуковой сигнал охранной сигнализации
FUEL PUMP	G4FC: реле топливного насоса, двигатель топливного насоса
C/FAN	G4FC (40A), двигатель вентилятора радиатора D4FC / D4FB (50A) – двигатель вентилятора радиатора
BLOWER	Двигатель вентилятора
IG2	Без кнопки запуска: пусковое реле, пусковой соленоид, зажигание SW С запуском кнопки: пусковое реле, пусковой соленоид, блок реле PDM
BAT+3	Предохранитель блока предохранителей панели приборов: FS04, IPS-4, IPS-5
BAT+2	Предохранитель блока предохранителей на приборной панели: FS03, P / оконное реле, P / выходное реле
INJECTOR	G4FC: Инжектор (№1, №2, №3, №4)
BACK UP LAMP	Переключатель заднего хода (только MT), задний комбинированный фонарь, левый / правый
IGN COIL	G4FC: конденсатор, катушка зажигания, внутр.
SENSOR 1	G4FC: соленоид регулируемой системы впуска, регулируемый кулачок на выходе (IN, EX), электромагнитный клапан управления продувкой, датчик кислорода (UP, DN), IMMO D4FB: лямбда-зонд, ПО остановки, исполнительный механизм системы рециркуляции ОГ, D4FC: ПО остановки
ECU 3	D4FC / D4FB: ЭБУ G4FC: ЭБУ (M / T), PCU (A / T)
GLOW	D4FC / D4FB: Свеча накаливания

С обратной стороны блока могут крепится некоторые дополнительные реле.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Дополнительный блок

В зависимости от уровня оснащения, на некоторые модели Крета устанавливаться дополнительный блок.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Актуальную схему смотрите на обратной стороне крышки. Тут находятся предохранители и реле отвечающие за дополнительный подогрев и антиобледенитель стекла.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Есть чем дополнить материал или остались вопросы? Пишите в комментарии.

1. Hyundai Elantra 5 предохранители и реле
2. Hyundai Elantra 4 (hd) – предохранители и реле
3. Hyundai Santa Fe 3 — предохранители и реле
4. Hyundai Santa Fe 4 предохранители и реле

Замена предохранителей Хендай Крета

Данная процедура не является особо сложной, поэтому с ней справится любой автовладелец. Для диагностики предохранителей можно воспользоваться стандартным тестером, который имеется в гараже практически у каждого автовладельца.

Я обратил внимание, что для замены предохранителей у Хендай Крета не предусмотрены специальный пластиковый зажим. Поэтому вынуть сгоревший предохранитель можно только с помощью щипцов

Нельзя ставить более мощный предохранитель взамен сгоревшего, так как это может повлечь за собой возгорание проводки.

А сама замена предохранителя выполняется буквально за 1-2 минуты в пару действий.

1. Снимаем защитную крышку с блока предохранителей. 2. Определяем какой блок предохранителей сгорел. 3. С помощью плоскогубцев вынимаем сгоревший предохранитель. 4. Устанавливаем на его место новый.

Хендай Крета/Грета 2019-2020 – Обогрев, вентиляция и кондиционирование воздуха / Система кондиционирования воздуха / Датчик температуры испарителя / Описание и работа – руководство по ремонту и обслуживанию

Обогрев, вентиляция и кондиционирование воздуха / система кондиционирования воздуха / датчик температуры испарителя / описание и работа

Датчик наружной температуры hyundai creta

2 Выберите модельAccent I Хэтчбек (X-3) (05/1994 – 01/2000)Accent I Седан (X-3) (05/1994 – 01/2000)Accent II Хэтчбек (LC) (09/1999 – 12/2006)Accent II Седан (LC) (09/1999 – 12/2006)Accent III Хэтчбек (MC) (11/2005 – 12/2021)Accent III Седан (MC) (11/2005 – 11/2021)Amica / Atoz (MX) (01/1997 – …)Aslan Седан (06/2021 – …)Купе I (RD) (06/1996 – 04/2002)Купе II (GK) (01/2001 – 11/2009)Creta I Off-Road (GS) (01/2021 – …)Elantra III Хэтчбек (XD) (03/2000 – 08/2006)Elantra III Седан (XD) (03/2000 – 09/2006)Elantra IV Седан (HD) (11/2005 – …)Elantra V Седан (MD) (09/2021 – …)Elantra V Купе (JK) (09/2021 – …)Elantra Седан (AD, ADA) (09/2021 – …)Equus / Centennial (JS) (10/1999 – 03/2009)Equus / Centennial (03/2009 – …)Galloper I (08/1991 – 07/1998)Galloper II (02/1997 – 12/2003)Genesis I Купе (BK) (01/2008 – …)Genesis I Седан (BH) (01/2008 – 12/2021)Genesis II Седан (DH) (06/2021 – …)Getz (TB) (08/2002 – 12/2021)Grace Minibus (07/1993 – 10/2004)Grandeur (LX) (08/1992 – 05/1999)Grandeur (TG) (06/2003 – …)Grandeur (HG) (01/2021 – …)Grandeur (IG) (11/2021 – …)H-1 MPV (A1) (06/1997 – 12/2007)H-1 Van (A1) (10/1997 – 04/2008)H-1 Platform/Chassis (06/2000 – 10/2005)H-1 / i800 Travel (TQ) (02/2008 – …)H-1 / iLoad Cargo (TQ) (02/2008 – …)H100 Minibus (P) (07/1993 – 10/2004)H100 Platform/Chassis (07/1993 – 08/1998)H100 Van (07/1993 – 12/2004)H100 Пикап (05/1996 – 10/2001)H100 Platform / Chassis (CRDi) (01/2004 – …)H350 Minibus (04/2021 – …)H350 Platform / Chassis (04/2021 – …)H350 Van (04/2021 – …)Highway Van (03/2000 – 03/2004)i10 I (PA) (10/2007 – 02/2021)i10 II Хэтчбек (IA, BA) (08/2021 – …)i10 II Седан (IA, BA) (12/2021 – …)i10 III (AC3, AI3) (09/2021 – …)i20 I Хэтчбек (PB) (08/2008 – …)i20 II Хэтчбек (GB, IB) (11/2021 – …)i20 II Active (GB) (09/2021 – …)i20 II Купе (GB) (05/2021 – …)i30 I Универсал (FD) (10/2007 – 06/2021)i30 I Хэтчбек (FD) (10/2007 – 11/2021)i30 II Хэтчбек (GD) (06/2021 – …)i30 II Универсал (GD) (06/2021 – …)i30 II Купе (GD) (05/2021 – …)i30 III Хэтчбек (PDE, PD, PDEN) (11/2021 – …)i30 III Универсал (PDE) (03/2021 – …)i30 III Fastback (PDE, PDEN) (06/2021 – …)i40 Универсал (VF) (07/2021 – …)i40 Седан (VF) (03/2021 – …)Ioniq (AE) (03/2021 – …)ix20 (JC) (11/2021 – …)ix35 (LM, EL, ELH) (08/2009 – …)ix55 (EN) (09/2006 – …)Kona (OS) (06/2021 – …)Lantra I Седан (J-1) (10/1990 – 11/1995)Lantra II Универсал (J-2) (06/1995 – 10/2000)Lantra II Седан (J-2) (06/1995 – 12/2000)Matrix (FC) (06/2001 – 08/2021)Nexo Off-Road (03/2021 – …)Palisade (LX2) (12/2021 – …)Pony Хэтчбек (06/1974 – 12/1985)Pony Универсал (02/1978 – 06/1986)Pony Хэтчбек (X-1) (09/1982 – 12/1989)Pony Седан (X-1) (10/1985 – 09/1989)Pony / Excel Седан (X-2) (09/1989 – 01/1995)Pony Хэтчбек (X-2) (10/1989 – 01/1995)Porter Пикап (07/1994 – 12/2004)Porter Van (07/1994 – 04/2004)Porter Platform / Chassis (05/2004 – …)Santa Fe I (SM) (11/2000 – 03/2006)Santa Fe II (CM) (10/2005 – 12/2021)Santa Fé III (DM) (09/2021 – …)Grand Santa Fé (DM) (01/2021 – …)Santa Fé IV (TM) (02/2021 – …)Santamo (10/1998 – 12/2002)S-Coupé (SLC) (02/1990 – 05/1996)Solaris I Хэтчбек (RB) (11/2021 – …)Solaris I Седан (RB) (08/2021 – …)Solaris II (01/2021-…)Solaris II Хэтчбек (HC) (01/2021 – …)Solaris II Седан (HC) (01/2021 – …)Sonata II (Y-2) (09/1988 – 12/1993)Sonata III (Y-3) (09/1992 – 12/1998)Sonata IV (EF) (03/1998 – 12/2005)Sonata V (NF) (12/2004 – 11/2021)Sonata VI (YF) (01/2009 – 12/2021)Sonata VII (LF) (06/2021 – …)Stellar (10/1983 – 12/1991)Terracan (HP) (06/2001 – 03/2008)Tiburon I Купе (01/1996 – 12/2001)Tiburon Купе (01/2001 – 12/2008)Trajet (FO) (03/2000 – 07/2008)Tucson (JM) (08/2004 – 11/2021)Tucson (TL, TLE) (05/2021 – …)Veloster (FS) (03/2021 – 12/2021)Veloster (JS, JSN) (01/2021 – …)XG (XG) (12/1998 – 12/2005)

Важность предохранителей на Hyundai Creta

Предохранители играют важную роль в безопасности автомобиля Hyundai Creta. Они предназначены для защиты электрических цепей от повреждений и перегрузок, в случае неполадок или короткого замыкания. Каждый предохранитель отвечает за определенную электрическую систему автомобиля.

На Hyundai Creta установлены несколько видов предохранителей:

• Предохранители низкого уровня: устанавливаются непосредственно на аккумуляторе и обеспечивают защиту от короткого замыкания цепей.
• Предохранители высокого уровня: расположены в блоке предохранителей в салоне автомобиля. Они отвечают за защиту основных электрических систем, таких как освещение, стеклоочиститель, радио и другие.
• Предохранители в блоке двигателя: находятся в моторном отсеке и предназначены для защиты двигателя и системы зажигания от перегрузки и короткого замыкания.

При возникновении неполадок в электрических системах Hyundai Creta, в первую очередь следует проверить состояние предохранителей. Если предохранитель оборван или его проводник перегорел, необходимо заменить его на новый с такими же техническими характеристиками.

Использование предохранителей является одним из способов предотвращения повреждений электрических систем автомобиля и может значительно снизить риск возникновения пожара или других аварийных ситуаций

Поэтому регулярная проверка состояния предохранителей и своевременная замена поврежденных элементов являются важной частью профилактического обслуживания Hyundai Creta
