Блоки под капотом

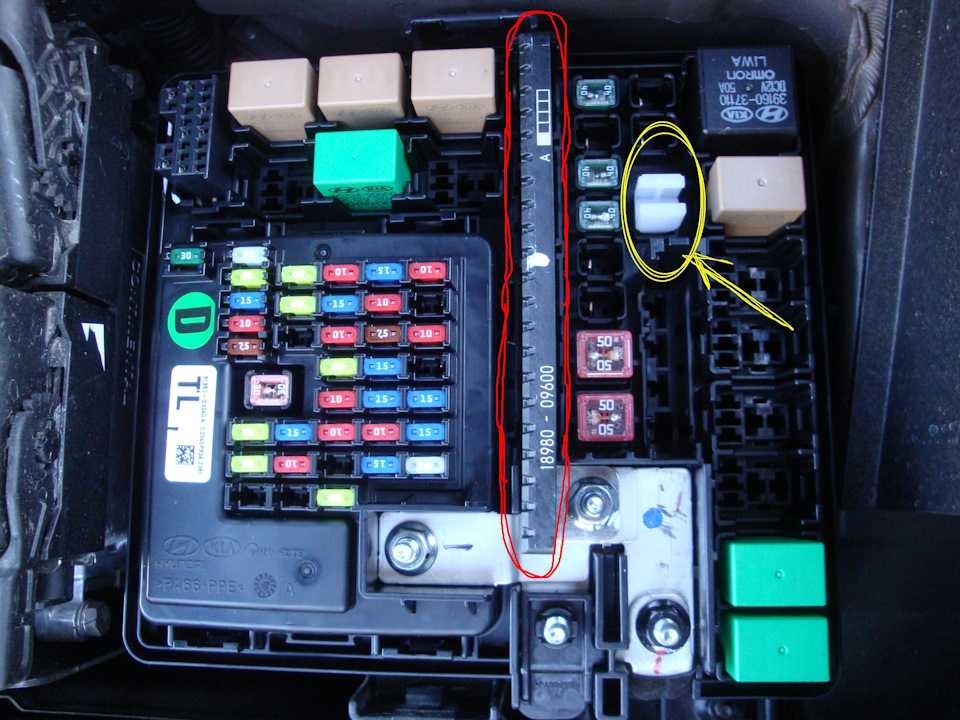

Главный блок
Находится с в левой части подкапотного пространства, рядом с аккумулятором.
p, blockquote 16,0,0,0,0 —>
Схема
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Описание предохранителей
p, blockquote 19,0,0,0,0 —>
| IGN | 30А Реле стартера, выключатель зажигания |
| ECU | 30А Блок управления двигателем, топливный насос, кондиционер, генератор, блок управления АКП |
| ВАТТ #1 | 50А Выключатель зажигания, 12- вольтовая розетка в салоне |
| C/FAN | 50А Электро вентилятор системы охлаждения двигателя |
| ABS #1 | 30А АБС, система стабилизации траектории (ESP) |
| ABS #1 | 40А АБС, система стабилизации траектории ESP |
| BLOWER | 30А Вентилятор климатической установки |
| ВАТТ #2 | 30А Выключатель зажигания, 12- вольтовая розетка в салоне |
| INJ | 15А Форсунки |
| SNSR | 10А Электро вентилятор системы охлаждения двигателя, выключатель стоп-сигнала, кислородный датчик, блок управления двигателем блок управления двигателем и трансмиссией |
| DRL | 15А Свет дневного движения |
| F/FOG | 15А Противотуманные фары |
| HORN | 15А Звуковой сигнал |
| A/CON | 15А Кондиционер |
| H/LP(HI) | 15А Фары (дальний свет) |
| H/LP(LOW) | 15А Фары (ближний свет) |
Расшифровка реле
p, blockquote 20,0,0,1,0 —>
| START | Реле стартера |
| MAIN | Главное реле |
| C/FAN #2 | Реле вентилятора системы охлаждения (низкая скорость) |
| B/HORN | Реле сирены (сигнализация) |
| HORN | Реле звукового сигнала |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| H/LP (LO) | Реле ближнего света фар |
| F/PUMP | Реле топливного насоса |
| A/CON | Реле кондиционера |
| H/LP (HI) | Реле дальнего света фар |
| C/FAN #1 | Реле вентилятора системы охлаждения (высокая скорость) |
Дополнительный блок
Устанавливается в моделях с дизельным двигателем.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Назначение
p, blockquote 25,0,0,0,0 —>
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева |
| HEATER1 RELAY | Реле 1 нагревателя с положительным температурным коэффициентом |
| HEATER2 RELAY | Реле 2 нагревателя с положительным температурным коэффициентом |
| HEATER3 RELAY | Реле 3 нагревателя с положительным температурным коэффициентом |
| FUEL FILTER HEATER RELAY | Реле нагревателя топливного фильтра |
| FUEL FILTER HEATER | 30А Нагреватель топливного фильтра |
| GLOW PLUG | 80А Свеча пред пускового подогрева |
| HEATER1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
| HEATER2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| HEATER3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>
Источник
Блоки под капотом
Основной блок

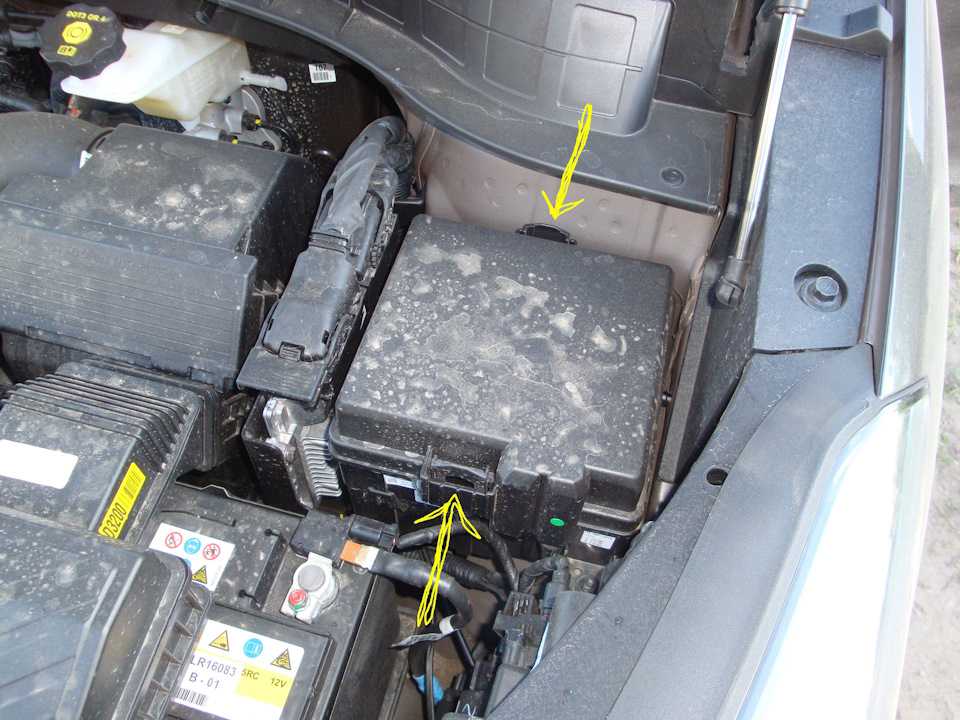

Находится в левой части моторного отсека за аккумуляторной батареей.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>

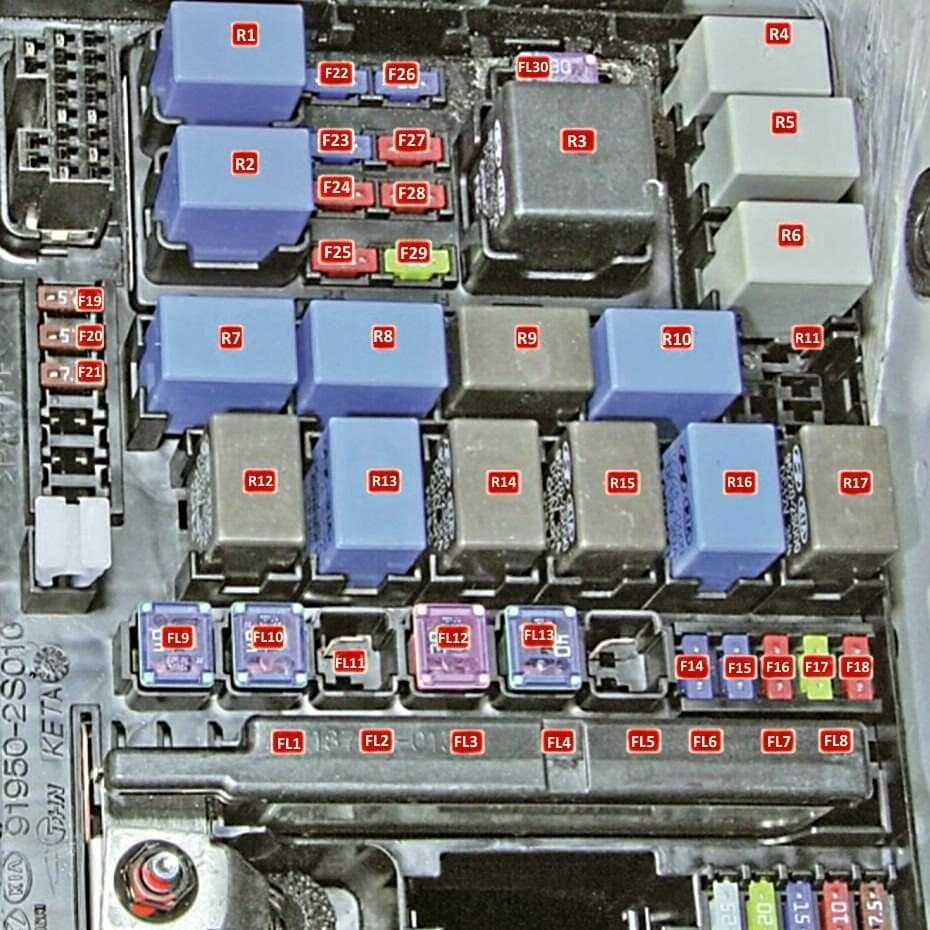

Фото — схема
p, blockquote 16,1,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Обозначение
p, blockquote 18,0,0,0,0 —>
| FL1 | 80А Электро усилитель руля |
| FL2 | 60А Распределительная коробка панели приборов |
| FL3 | 40А Блок управления системами ESP и ABS |
| FL4 | 40А Коробка EMS |
| FL5 | 40А Блок управления системами ESP и ABS |
| FL6 | 40А Реле вентилятора печки |
| FL7 | 60А Распределительная коробка панели приборов |
| FL8 | 60А Распределительная коробка панели приборов |
| FL9 | 40А Электро вентилятор системы охлаждения |
| FL10 | 40А Обогрев стекла двери задка |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Выключатель (замок) зажигания |
| FL.13 | 40А Пусковое реле, замок зажигания |
| F14 | 15А Реле сирены охранной сигнализации |
| F15 | 15А Обогрев ветрового стекла |
| F16 | 10А Стоп-сигнал |
| F17 | 20А Блок управления системой полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель |
| F20 | 7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7,5А Переключатель селектора АКП |
| F22 | 15А Топливный насос |
| F23 | 15А Датчик концентрации кислорода, вентилятор системы охлаждения*.
Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*.
Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20А Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30А Реле управления двигателем |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле включения звукового сигнала |
| R9 | Реле — высокая скорость электро вентилятора системы охлаждения |
| R10 | Реле обогрева ветрового стекла |
| R11 | Реле управления двигателем |
| R12 | Электро вентилятор климатической системы |
| R13 | Реле включения звукового сигнала |
| R14 | Реле вентилятора охлаждения (низк.) |
| R15 | Реле стартера |
| R16 | Реле звуковой охранной сигнализации |
| R17 | Реле обогрева заднего стекла |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Расшифровка
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Главный предохранитель
На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/hyundai/ix35-tucson-2.html
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блоки в салоне
Премьера 1-го поколения корейского внедорожника Hyundai Tucson состоялась в 2004 г. Машина выпускалась до 2010 г., в 2006 г. была признана лучшим канадским кроссовером года.
В 2007 и 2009 гг. произошли изменения внешнего вида и салонного оборудования. С 2005 по 2008 гг. продавалось небольшое количество автомобилей на водородных топливных элементах.
Коммутационные электронные переключатели и предохранители на Хендай Туссане находятся на печатных платах в монтажных боксах. Они установлены в нескольких точках кузова.
Блок предохранителей
Защитный модуль в салоне внедорожника первого поколения можно найти так:
- Открыть водительскую дверь.
- Осмотреть боковую сторону панели приборов.

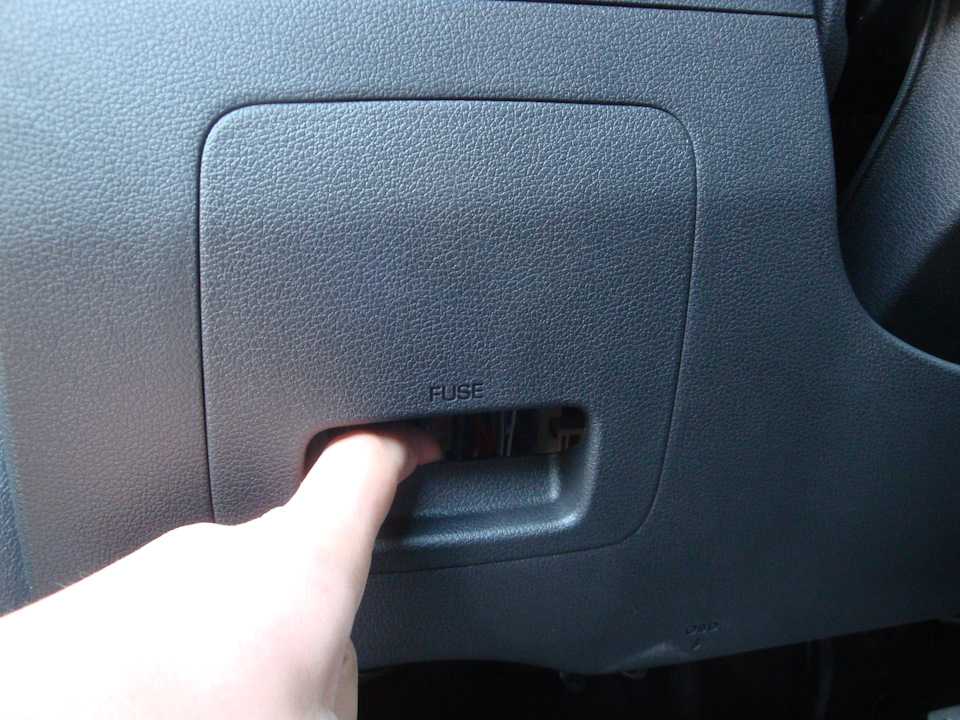

- Поддеть рукой или отверткой крышку технического лючка и снять ее.
Доступ к блоку в салоне.
Расположение предохранителей Hyundai Tucson 2004-2009 гг.
Предохранители прикуривателя (розетка) в Hyundai Tucson расположены в блоке предохранителей панели приборов (см. предохранители «C/ЗАЖИГАЛКА И P/ВЫПУСК» (прикуриватель) и «Р/ВЫХОД» (задняя розетка)).
Оглавление
Расположение блока предохранителей
Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем
Назначение предохранителей в панели приборов
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| P/WDW-LH | 30A | Левый электростеклоподъемник |
| P/WDW-RH | 30A | Правый электростеклоподъемник |
| ХВОСТ ПРАВЫЙ | 10A | Задний правый комбинированный фонарь, Освещение перчаточного ящика |
| РР ХТР | 30A | Задний обогреватель |
| СУМКА | 15A | контроль SRS |
| КЛАСТЕР | 10A | Комбинация приборов, ETACM/TACM |
| ХВОСТ ЛЕВЫЙ | 10A | Левая фара, левый задний комбинированный фонарь, номерной фонарь |
| АУДИО | 10A | Цифровые часы, аудиосистема, модуль складывания наружных зеркал с электроприводом, наружные зеркала с электроприводом и переключатель складывания зеркал |
| C/ЗАЖИГАЛКА И P/ВЫПУСК | 20A | Зажигалка |
| ЗАПАСНОЙ | 15A | (ЗАПАСНОЙ) |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ГТД ЗЕРКАЛО | 10A | Левое/правое наружное зеркало с электроприводом и электропривод складывания зеркал, переключатель заднего обогревателя |
| АУДИО | 10A | Аудио |
| ИС КАТУШКА | 20A | Катушка зажигания (2,7 GSL) |
| IMMO | 10A | Модуль управления иммобилайзером (2.7 GSL) |
| Р/ВЫХОД | 15A | Задняя розетка |
| 10A | (Не используется) | |
| S/HTR | 20A | Подогрев сиденья |
| ПО А/КОН | 10A | Модуль управления кондиционером (ручной кондиционер) |
| НАЧАЛО | 10A | Реле охранной сигнализации, переключатель диапазонов коробки передач, переключатель блокировки зажигания |
| ИГ-ЮЗ | 30A | Замок зажигания |
| КОМНАТА LP | 10A | Лампа освещения салона, модуль управления кондиционером, цифровые часы, переключатель напоминания о ключе ETACM/TACM |
| AMP | 20A | Аудио |
| T/SIG | 10A | Переключатель аварийной сигнализации, автоматический свет и фотодатчик, переключатель диапазонов трансмиссии |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле безопасности |
| А/КОН | 10A | Контроллер люка, модуль управления кондиционером, реле вентилятора, ETACM/TACM |
| IGN | 10A | Реле нагревателя PTC, реле нагревателя топливного фильтра, модуль управления ДХО, реле фар |
| ОПАСНОСТЬ | 10A | Аварийный выключатель, аварийное реле, модуль управления иммобилайзером (2.7 GSL) |
| S/КРЫША | 20A | Люк, реле блокировки/разблокировки дверей |
| STOP | 15A | Выключатель стоп-сигналов, модуль складывания наружных зеркал с электроприводом |
| Ч/БЕСПЛАТНО | 10A | (Не используется) |
| ECU | 10A | Круиз-контроль, стоп-сигнал, TCS, ESP, 4WD ECM, ECM, PCM, TCM, датчик скорости автомобиля |
| СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель, Многофункциональный переключатель |
| 4WD | 20A | 4WD/ЭБУ |
| ДЕИЛЬЕР | 15A | Обогрев ветрового стекла |
| TCU | 10A | ТКМ (2,7 над уровнем моря/DSL) |
| ABS | 10A | G-сенсор, ESP, ABS |
Моторного отсека
Назначение предохранителей в моторном отсеке
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| IGN | 30A | Пусковое реле, замок зажигания |
| ECU | 30A | Управление двигателем, Топливный насос, A/C, Генератор, Банкомат |
| С/ВЕНТИЛЯТОР | 40A | Охлаждающий вентилятор |
| БАТ №1 | 50A | Замок зажигания, разъем питания |
| С/ВЕНТИЛЯТОР | 50A | Охлаждающий вентилятор |
| АБС №1 | 30A | АБС, ЕСП |
| АБС №2 | 40A | АБС, ЕСП |
| ВОЗДУХОДУВКА | 30A | воздуходувка |
| БАТ №2 | 30A | Замок зажигания, разъем питания |
| ПРЕДОХРАНИТЕЛЬ: | ||
| INJ | 15A | Инжектор |
| SNSR | 10A | Вентилятор охлаждения, выключатель стоп-сигнала, кислородный датчик, ECM/PCM |
| DRL | 15A | DRL |
| Ф/туман | 15A | Передняя противотуманная фара |
| HORN | 15A | Рог, Сирена |
| А/КОН | 15A | A/C |
| H/LP (привет) | 15A | Головной свет (ВЫСОКИЙ) |
| H/LP (НИЗКИЙ) | 15A | Головной свет (НИЗКИЙ) |
История Hyundai Tucson 2004-2010 и характеристики кроссовера
Южнокорейский автомобиль Хундай Туксон впервые был представлен публике в феврале 2004 года на Чикагской автовыставке, а через месяц его показали официально в Женеве, после чего началось полномасштабное производство, которое спустя 6 лет прекратилось (в 2010 году). Хотя в Украине, в Черкассах его ещё продолжают собирать. На его смену пришёл Hyundai ix35.
Название «Tucson» походит от города США, что расположен в Аризоне. Более правильное его произношение не «Туксон», а «Тусон» с ударением на «у».
Hyundai Tucson принадлежит классу SUV (автомобиль для активного отдыха «Sport Utility Vehicle»). Но у нас — это обычный кроссовер.
На нашем рынке авто представлено двумя бензиновыми двигателями:
- 4-цилиндровый рядный DOHC 2,0 литра.
- 6-цилиндровый (V6) 2,7 литра.
В Америке и Европе можно встретить 2х-литровый дизель TCI.
Трансмиссия для Российских и Украинских Хундай Туксон поставлялась только 5-ст. механическая для двигателя DOHC 2,0 л и 4-ступенчатая секвентальная автоматическая (с возможностью ручного управления) КПП SHIFTRONIC для авто с двигателем V6.
автоматическим подключением
Технические характеристики Hyundai Tucson DOCH 2,0:
- Длинна кузова — 4325 мм;
- Ширина — 1795 мм;
- Высота — 1680 мм;
- Снаряженная масса Hyundai Tucson — 1811 кг;
- Дорожный просвет — 195 мм;
- Максимальная скорость — 174 км/ч;
- Время разгона от 0 до 100 — 11,4 с;
- Расход топлива Hyundai Tucson 2.0 в городе на 100 км пути — 10 л;
- Расход бензина в загородном цикле — 6,8 л на 100 км;
- Расход топлива автомобиля в смешанном цикле — 8,2 л;
- Двигатель, мощность — 4 цилиндра в ряд, 1975 см3, 142 л.с. (104 кВт);
- Максимальный крутящий момент / оборотов в минуту — 184 Нм / 4500;
- Объём топливного бака — 58 литров.
Технические характеристики Хендай Туксон V6 2,7 л:
- Снаряженная масса Hyundai Tucson — 1845 кг;
- Клиренс — 195 мм;
- Максимальная скорость — 180 км/ч;
- Время разгона от 0 до 100 — 11,0 с;
- Расход топлива Хендай Туксон 2.7 в городе на 100 км — 13,2 л;
- Расход бензина в загородном цикле — 8,2 л;
- Расход топлива автомобиля в смешанном цикле — 10,0 л;
- Двигатель, мощность — 6 цилиндров по V-образной схеме, 2656 см3, 175 л.с. (129 кВт);
- Максимальный крутящий момент / оборотов в минуту — 241 Нм / 4000;
- Объём бензобака — 58 литров.
Видео про краш-тест Hyundai Tucson:
Блок предохранителей в моторном отсеке (2004-2010 год)
| Обозначение | Сила тока, А | Защищенные цепи | |
| Подключение предохранителя | IGN | тридцать | Реле стартера, выключатель зажигания |
| ЭБУ | тридцать | Блок управления двигателем, топливный насос (ТНВД), кондиционер, генератор, блок управления АКПП | |
| BATT # 1 | 50 | Замок зажигания, розетка 12 В в салоне | |
| C / FAN | 50 | Вентилятор охлаждения двигателя | |
| АБС №1 | тридцать | АБС, ESP | |
| АБС №1 | 40 | ABS, система стабилизации траектории ESP | |
| ВОЗДУХОДУВКА | тридцать | Вентилятор кондиционера, плита | |
| BATT # 2 | тридцать | Замок зажигания, розетка 12 В в салоне | |
| Предохранитель | INJ | 15 | Форсунки |
| SNSR | 10 | Вентилятор охлаждения двигателя, выключатель стоп-сигнала, датчик кислорода, ЭБУ двигателя и трансмиссии | |
| ДХО | 15 | Дневной ходовой свет | |
| F / FOG | 15 | Противотуманные огни | |
| РОГ | 15 | Звуковой сигнал | |
| A / CON | 15 | Кондиционер | |
| H / LP (HI) | 15 | Фары (дальний свет) | |
| H / LP (НИЗКИЙ) | 15 | Фары (ближний свет) |
🎬 Видео 🎦
Замена предохранителейСкачать
Не запускается Hyundai Tucson. Главное реле.Скачать
Туксон-Hyundai Tucson не заводится MAIN RELAY главное релеСкачать
Хёндай туссан резко не заводится, проблема туссановСкачать
не работает радио , магнитола , замена предохранителя HYUNDAI TUCSONСкачать
Замена реле поворотов на Tucson первого поколения.Скачать
Где находится реле поворотовСкачать
Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
Предохранители Хендай Гетц и реле с описанием и схемами блоковСкачать
как быстро найти сгоревший предохранитель и реле.Скачать
Слабое место Hyundai TucsonСкачать
Как проверить реле на работоспособность мультиметромСкачать
Проверка предохранителей на авто без их извлечения.Скачать
Hyundai Tucson, две болячки по электрике!Скачать
Где находится реле топливного насосаСкачать
ПРЕДОХРАНИТЕЛИ!!! ХЕНДАЙ СОЛЯРИС Под капотом и в салоне.Скачать
Защита для проводки Туксона, не жди пока будут проблемы, сделай сразу!!!Скачать
Не крутит стартер Hundai TucsonСкачать
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В БЛОКЕ ПОД КАПОТОМ КИА ЦЕРАТО 2Скачать
Где предохранитель кондиционера на Hyundai Tucson?
Теперь мы будем искать где предохранитель кондиционера на вашем Hyundai Tucson является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и на вашем автомобиле могут быть некоторые предохранители, в зависимости от года выпуска и имеющихся у нее опций. Однако, помимо предохранителей, есть также реле, которое управляет правильным процессом вашего кондиционирования воздуха. Мы будем помогать вам один за другим Найдите предохранитель и реле кондиционера на вашем Hyundai Tucson .
Замена предохранителей внутреннего кондиционера вашего Hyundai Tucson
.Сначала мы сконцентрируемся на внутренних предохранителях системы кондиционирования вашего Hyundai Tucson. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля . Если вы не можете его найти, имейте в виду, что он находится недалеко от вашего рулевого колеса, вы определите его точное местоположение благодаря руководству по эксплуатации вашего Hyundai Tucson.
Прочтите инструкцию на крышке блока предохранителей
найти предохранитель (-ы) кондиционера вашего Hyundai Tucson , проверьте все предохранители со словом «кондиционер» в их названиях.
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала. Если один из них вышел из строя, замените его новым предохранителем
Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего решения вы можете отнести свой автомобиль к механику, чтобы он мог более внимательно выяснить причину вашей проблемы.
После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера вашего Hyundai Tucson
Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Hyundai Tucson, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или сверьтесь с руководством по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители, такие как предохранитель стартера на Hyundai Tucson, или предохранитель звукового сигнала, не стесняйтесь обращаться за советом к нашим статьям, посвященным этим предохранителям.
Чтобы найти больше советов по Hyundai Tucson, взгляните на Hyundai Tucson категория.
Блоки под капотом
Главный блок
Находится с в левой части подкапотного пространства, рядом с аккумулятором.
Схема
Описание предохранителей
p, blockquote 19,0,0,0,0 —>
| IGN | 30А Реле стартера, выключатель зажигания |
| ECU | 30А Блок управления двигателем, топливный насос, кондиционер, генератор, блок управления АКП |
| ВАТТ #1 | 50А Выключатель зажигания, 12- вольтовая розетка в салоне |
| C/FAN | 50А Электро вентилятор системы охлаждения двигателя |
| ABS #1 | 30А АБС, система стабилизации траектории (ESP) |
| ABS #1 | 40А АБС, система стабилизации траектории ESP |
| BLOWER | 30А Вентилятор климатической установки |
| ВАТТ #2 | 30А Выключатель зажигания, 12- вольтовая розетка в салоне |
| INJ | 15А Форсунки |
| SNSR | 10А Электро вентилятор системы охлаждения двигателя, выключатель стоп-сигнала, кислородный датчик, блок управления двигателем блок управления двигателем и трансмиссией |
| DRL | 15А Свет дневного движения |
| F/FOG | 15А Противотуманные фары |
| HORN | 15А Звуковой сигнал |
| A/CON | 15А Кондиционер |
| H/LP(HI) | 15А Фары (дальний свет) |
| H/LP(LOW) | 15А Фары (ближний свет) |
Расшифровка реле
p, blockquote 20,0,0,1,0 —>
| START | Реле стартера |
| MAIN | Главное реле |
| C/FAN #2 | Реле вентилятора системы охлаждения (низкая скорость) |
| B/HORN | Реле сирены (сигнализация) |
| HORN | Реле звукового сигнала |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| H/LP (LO) | Реле ближнего света фар |
| F/PUMP | Реле топливного насоса |
| A/CON | Реле кондиционера |
| H/LP (HI) | Реле дальнего света фар |
| C/FAN #1 | Реле вентилятора системы охлаждения (высокая скорость) |
Дополнительный блок
Устанавливается в моделях с дизельным двигателем.
p, blockquote 25,0,0,0,0 —>
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева |
| HEATER1 RELAY | Реле 1 нагревателя с положительным температурным коэффициентом |
| HEATER2 RELAY | Реле 2 нагревателя с положительным температурным коэффициентом |
| HEATER3 RELAY | Реле 3 нагревателя с положительным температурным коэффициентом |
| FUEL FILTER HEATER RELAY | Реле нагревателя топливного фильтра |
| FUEL FILTER HEATER | 30А Нагреватель топливного фильтра |
| GLOW PLUG | 80А Свеча пред пускового подогрева |
| HEATER1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
| HEATER2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| HEATER3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>
Источник статьи: http://vsepredohraniteli.ru/hyundai/tucson-1.html
Где расположены предохранители
Как и многих автомобилей, У Hyundai Tucson 2015 предохранители расположены как под капотом в монтажном блоке, так и в салоне автомобиля со стороны водителя.
Под капотом монтажный блок находится перед аккумулятором
Красным цветом обведен тот самый мультипредохранитель, а желтым пинцет, с помощью которого можно доставать преды.

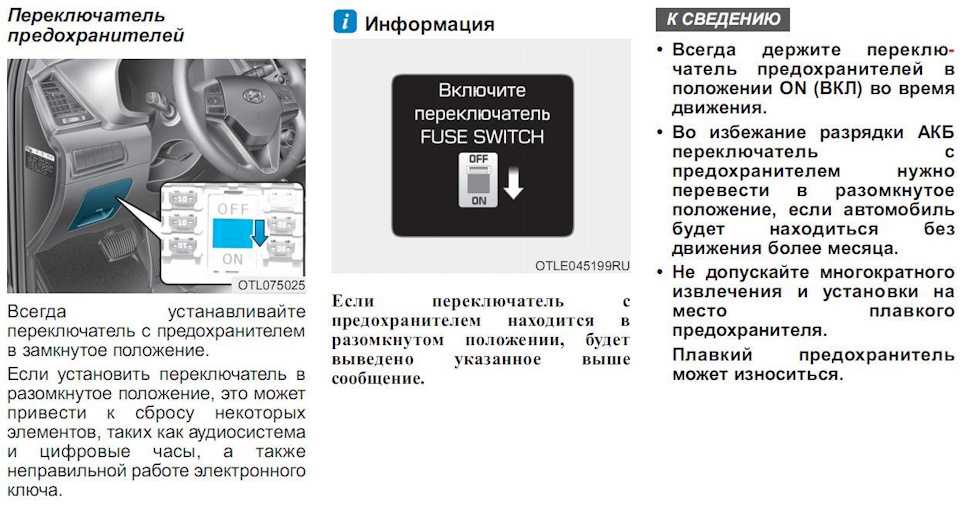

В салоне монтажный блок расположен слева от водителя и закрыт специальной декоративной крышкой.
Здесь Вы узнаете как поменять предохранитель на Hyundai Tucson самостоятельно, блоки находятся под капотом и в отсеке возле места пассажира. Инструкция подойдет для любого Туксона 2010, 2011, 2012, 2013, 2014 и 2015 года(второго поколения).
Инструмент для демонтажа предохранителя находиться прямо в корпусе блока в моторном отсеке. Если Вы не смогли его найти или потеряли, тогда вполне удобно использовать тонкие круглогубцы, желательно с резиновыми наконечниками.
Блок предохранителей под капотом находиться с правой части, ближе к сидениям. С задней части блока, Вы найдете защелку, которая удерживает крышку — снимаем ее. С внутренней стороны крышки находим схему расположения предохранителей и обычно: руководство.
А вот и стандартный инструмент для демонтажа предохранителей, кстати очень удобный.

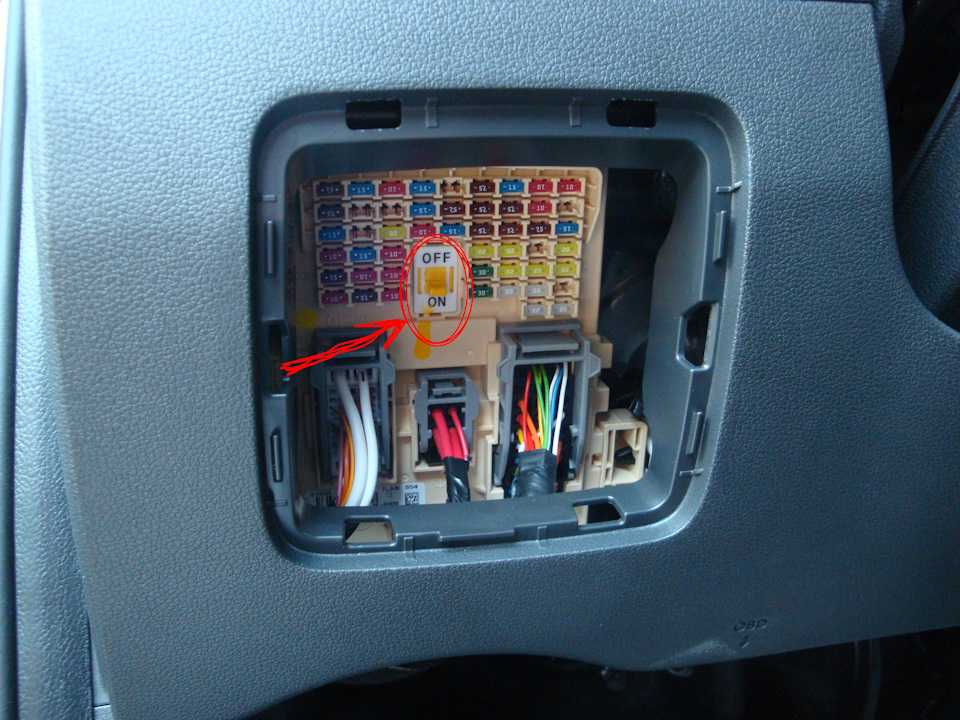

В салоне hyunai tucson, предохранители находятся прямо у левого колена водителя. Снять крышку довольно легко, вытягиваем пальцами за защелку:
Там же находим схему, вот как выглядит она:
Используя инструмент вынимаем нужный нам предохранитель. Чтобы определить сгоревший, просто поднесите его к свету, если металлическая часть, которая соединяет оба контакта сломана, значит предохранитель вышел из строя и требует замены. Вот как выглядит целый предохранитель:
Заменив, ставим обратно крышку и на этом работа закончилось. Если сами не справились, можете пройти тех обслуживание у профессионалов, хотя заменить предохранитель можно вполне легко и в гараже.
