Предохранители и реле Hyundai Sonata (NF; 2005-2010)

В данной статье мы рассматриваем Hyundai Sonata (NF) пятого поколения, выпускавшийся с 2005 по 2010 год. Здесь вы найдете схемы предохранителей Hyundai Sonata 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

Блок предохранителей находится на водительской стороне панели приборов, за крышкой.

Блок предохранителей находится в моторном отсеке (слева).

Схемы блока предохранителей

Или

Он находится в нижней части панели приборов. Для доступа надо убрать защитную крышку.

Предохранители

Схема

Описание

A/CON	10А Кондиционер
ETACS	10А ETACS, Система доступа без ключа, Система дверного замка
DR LOCK	15А Электрический дверной замок
P/SEAT	25А Сиденье с электроприводом
T/LID OPEN	15А Выносная крышка багажника
STOP LP	15А Стоп-сигналы
H/LP	10А Передняя фара
A/BAG IND	10А Воздушная подушка
T/SIG	10А Указатели поворота
A/CON SW	10А Кондиционер
ACC SOCKET	15А Розетка
S/HTR	15А Подогрев сиденья
A/BAG	15А Воздушная подушка
B/UP	10А Фонари заднего хода
CLUSTER	10А Кластер приборов, комбинированный фонарь
START	10А Запуск двигателя
SP1	15А Запасной предохранитель
SP2	15А Запасной предохранитель
P/SEAT (RH)	25А Сиденье с электроприводом
SP4	15А Запасной предохранитель
D/CLOCK	10А Цифровые часы
TAIL(LH)	10А Габаритные огни, огни номерного знака, задние фонари левая сторона
AUDIO	10А Аудио система
WIPER	20А Стеклоочиститель
ROOM LP	10А Освещение салоне, сигнальные лампы передней двери
TAIL(RH)	10А Габаритные огни, огни номерного знака, задние фонари правая сторона
C/LIGHTER	15А Прикуриватель
EPS	10А Электро снабжение

С обратной стороны блока крепятся некоторые реле.

Схема

Расшифровка

• А разъём питания
• В разъём электронного блока управления системой ETACS
• С реле №1 блокировки замков дверей
• D реле №2 блокировки замков дверей
• Е резистор обмотки возбуждения
• F реле задних габаритов
• G реле электродвигателя стеклоподъемников
• Н реле обогревателя заднего стекла и обогревателей боковых зеркал.

Блок под капотом

Расположен рядом с аккумулятором под защитной крышкой.

Фото пример

Схема

Обозначение предохранителей

COMD FAN	20A Вентилятор кондиционера
PWRWIND	40A Электропривод окон
ABS 2	30A ABS
IGN SW-1	30A Замок зажигания
ABS 1	30A ABS
IGN SW-2	30A Замок зажигания
RAD FAN MTR	30A Электропривод вентилятора радиатора
1 FUEL PUMP	20A Топливный насос
2 HD LP LO	15A Ближний свет фар
3 ABS	10A Система ABS
4 INJECTOR	10A Форсунка
5 A/С COM PR	10A Компрессор кондиционера
6 ATM RLY	20A Реле ATM
7 ECURLY	30A Реле электронного блока управления двигателем
8 IG COIL	20A Катушка зажигания, датчик неисправности системы зажигания
9 OZSNSR	15A Кислородный датчик
10 ECU	15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв
11 HORN	10A Сигнал
12 HEAD LP HI	15A Фары дальнего света
13 HEAD LP WASH	20A Электродвигатель омывателя фар
14 DRL	15A Система противоугонной системы
15 FRFOG	15A Передние противотуманные фары
16 HEAD LP LO RH	15A Ксеноновые фары
17 SPARE	30 A Запасной предохранитель
18 SPARE	20A Запасной предохранитель
19 SPARE	15A Запасной предохранитель
20 SPARE	10A Запасной предохранитель
21 BLOWER	30A Вентилятор отопителя
22 PWR FUSE-2	30A Силовой предохранитель 2
23 FWRAMP	20A Усилитель аудиосистемы
24 SUNROOF	15A Люк, диагностический разъём
25 VAIL LP	20A Реле Задних габаритов
26 PWR FUSE-1	30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ECU	10A Электронный блок управления двигателем
28 RRHTD	30A реле Обогрева заднего стекла и боковых зеркал.

Назначение реле и схема

HORN	Реле сигнала
HDLP_LOW	Реле фар
RAD FAN_HI	Реле вентилятора радиатора
RAD FAN_LOW	Реле вентилятора радиатора
F/PUMP	Реле топливного насоса
WIPER	Реле стеклоочистителя
START	Реле стартера
ATM CONT	Реле автоматического управления коробкой передач
A/CON	Реле кондиционера

Замена: пошаговая инструкция

Система электропитания на ДЭУ Матиз, как и у большинства автомобилей, имеет комбинированную компоновку – присутствует 2 блока с предохранителями, расположенными в салонном и подкапотном пространстве.

Для замены неисправных элементов потребуется не больше 15 минут свободного времени, а также наличие плоской шлицевой отвертки и пинцета – вся процесса выполняется следующим образом:

• Для начала требуется отключить все клеммы на аккумуляторе автомобиля;
• Далее находим в моторном отсеке блок с предохранителями – он будет расположен по правую сторону силового агрегата. С помощью тонкого наконечника шлицевой отвертки отщелкиваем пластиковые пистоны и снимаем крышку с блока предохранителей;
• Затем ищем неисправный элемент и с помощью обычного пинцета или специализированного съемника демонтируем перегоревший предохранитель;
• Устанавливаются предохранители легким нажатием детали на посадочное гнездо, пока не будет слышен характерный щелчок. В случае наличия нагара или следов окисления на посадочной ячейке не лишним будет устранить дефекты с помощью грубой щеточки;
• Если при осмотре подкапотного блока предохранителей не было обнаружены неисправных элементов, переходим в салоне. Внутри автомобиля блок расположен в районе левой ноги водителя – для демонтажа придется снять защитную заглушку;
• После поиска и замены неисправных комплектующих подключаем обратно аккумулятор и проводит тест всех функций автомобиля при заведенном двигателе.

Однако в случае регулярного перегорания предохранителей в автомобиле требуется отправиться на СТО за диагностикой – вполне возможна нестабильная работа генератора в машине или наличие пробоя, или слабого контакта в электрической цепи.

Помните, на предохранителях экономить не стоит – от их работоспособности напрямую зависит безопасность и ресурс вашего автомобиля!

Устройство и как работает прикуриватель

Прибор состоит из нескольких основных деталей – гнезда для подключения, куда приходит несколько проводов и металлического стержня, вставляющегося в разъем. К прикуривателю Хендай Гетц приходят три кабеля.

1. Постоянный плюсовой (красный кабель). Подключен к батарее аккумулятора через стандартный предохранитель. Отвечает за нагрев металлической спирали, находящейся внутри прикуривателя.
2. Плюсовой кабель подсветки. Прибор укомплектован кольцом светофильтра, подсвечивающим отверстие. К нему подходит плюсовой провод желтого или белого цвета.
3. Минус. Запитан на корпус прибора. Второй конец подходит к кузову авто, это масса. Имеет изоляцию черного цвета.

Внутри самого прикуривателя смонтирована специальная нихромовая проволока. После нажатия на кнопку контакты замыкаются, а через прибор начинает проходить ток, заставляя проволоку разогреваться. После 15-20 секунд достигается максимальная температура, а затем термореле Хендай Гетц дает команду выключить нагрев и отщелкнуть прикуриватель в исходное положение.

Назначение предохранителей Hyundai Sonata YF / i45 (2010-2014)

Общие сведения. Обслуживание двигателя. Силовой агрегат в сборе. Привод газораспределительного механизма. Действия в чрезвычайных ситуациях Hyundai Sonata V. Проверка и замена плавких предохранителей Hyundai Sonata V. Исправная плавкая вставка 2. Перегоревшая плавкая вставка. В случае перегрузки электрической цепи плавкая вставка перегорает, схема предохранителей соната 5 самым предотвращая повреждения всего жгута проводов.

Это может быть вызвано коротким замыканием или выработкой тока слишком большой силы. Для облегчения схема предохранителей соната 5 проверки плавкие вставки расположены в блоке реле.

Блок предохранителей, защищающих цели освещения и схема предохранителей соната 5 электрооборудование, расположен под панелью приборов напротив сиденья водителя.

Внутри блока Вы найдете таблицу защищаемых цепей. Если какая-либо из ламп Вашего автомобиля или электрооборудование прекратило работать, причиной этого может быть перегоревший предохранитель. Если перегорел предохранитель, Вы увидите, что металлическая полоска внутри него оборвана. Если Вы считаете, что перегорел предохранитель, схема предохранителей соната 5 следующее:.

Выключите зажигание и все другие переключатели. Откройте блок предохранителей и проверьте целостность каждого предохранителя. Выньте каждый предохранитель, потянув его на себя для упрощения этой операции в блоке предохранителей имеется специальный съемник.

Даже если Вы обнаружили перегоревший предохранитель, проверьте все остальные.

Хендай Соната Тагаз (Соната 4 / 5) предохранители и реле

Замените перегоревший предохранитель новым с таким же значением номинального тока. Предохранитель должен быть плотно вставлен. Если у Вас нет запасного предохранителя, Вы можете временно установить предохранитель с таким же значением номинального тока, вынув его из цепи оборудования без которого Вы можете временно обойтись например, предохранитель, защищающий цепи радиоприемника или прикуривателя.

Специалисты банка помогут их решить и совершить оплату. Вот, в принципе, и. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой схема предохранителей соната 5 связиили написать нам письмо на info krutilvertel.

Перейти в личный кабинет. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации запрещено.

Black Friday! Главная Личный кабинет Схема предохранителей соната 5 Издательства О сервисе. Как оплатить и скачать. Только оригинальные руководства. Доступно сразу после оплаты. Полное соответствие бумажным изданиям.

Обозначение блоков с расшифровкой

В салоне Хундай Сонаты ТагАЗ находятся плавкие вставки для защиты такого электрооборудования:

• переключателя ручных настроек водительского кресла;
• управления системой Smart Key;
• запирания и отпирания дверей;
• выбора режима работы АКПП;
• сервопривода стеклоподъемников;
• приборной панели;
• кондиционера;
• электрохромного зеркала;
• усилителя магнитолы;
• датчиков парктроника;
• люка на крыше;
• прикуривателя;
• подогрева сидений;
• аудиосистемы;
• крыльчатки печки;
• светильника в багажнике;
• стеклоочистителя;
• регулировки наружных зеркал;
• сигнализации незакрытых дверей;
• замка зажигания;
• плафона в салоне;
• цифровых часов;
• датчика дождя и т.д.

На печатной плате в подкапотном пространстве находятся перемычки в цепях нескольких электроприборов и узлов:

• иммобилайзера;
• регулировки оборотов вентилятора двигателя;
• топливных форсунок;
• компрессора климатической установки;
• диагностического разъема;
• бензонасоса;
• указателей поворотов;
• звукового сигнала;
• комбинации задних фар;
• задних и передних габаритов;
• дальнего и ближнего света;
• АБС;
• стоп-сигналов;
• обогрева стекла двери багажника;
• противотуманок;
• охранной сигнализации и т.д.

Вместе с предохранителями в модуле находятся релейные переключатели:

• лампочек в габаритах;
• поворотников;
• аварийной сигнализации;
• электрических стеклоподъемников;
• элементов обогрева на заднем стекле и т.д.

ТагАЗ C190 2011, двигатель бензиновый 2.4 л., 136 л. с., полный привод, механическая коробка передач — электроника

ТагАЗ Тагер, 2010

ТагАЗ Тагер, 2010

Комментарии 15

Горит датчик абс на понели приборов. При торможении не срабатывает. Подскажите в чем проблема? На сто говорят, блок абс умер

обычно в датчиках, прозвонить сначала датчики и определить есть ли сопротивление

Как обычно чтобы поменять датчик АБС надо его сломать так как не вытаскивается. Нашел место где оборвался изгибая провода и смотря сопротивление. Отрезал там и запаял и заизолировал термоусадкой. Вот год уже держится.

Нет не починился — старый датчик оставил. Проблема оказалась в проводке от датчика. Внутри видимо обломался провод как раз вместе изгиба при переходе с амортизатора на кузов. Когда провод выпрямляешь — датчик работает. Просто провод выпрямил и проволокой подвязал к амортизатору, а переход на кузов сделал повыше старого изгиба

Здравствуйте, дорогие мои!Сегодня повествую вам о делах текущих и радости моей непередаваемой)Датчик АВС горел у меня с самого момента покупки и до позавчерашнего дня. Тут вопрос не столько в функциональности, сколько в этом горящем и раздражающем фонаре тебе в лицо. 2 недели я пытался записаться на диагностику и устранение неисправности. Сканировать то компом просто, а вот устранить это целая история. При чём ошибку выдавал реально один передний правый датчик.Внешне на нём не было неисправностей не считая небольшой перетёртости проводки. А вот когда начали из вынимать сам датчик из ступицы, там началось интересное. Датчик просто превратился в пыль и ржавчину, создав трудновысверливаемые остатки. В итоге высверлили, смазали качественной синей смазкой и впендюрили новый датчик. О чудо! на приборной панели ничего не горит!С момента покупки так же не работал стеклоподъёмник со стороны пассажира на заднем месте.

дверь вскрывали, но видимых следов ремонта нет. Приятно смотреть на качество работы. Мне кажется хорошо собрано

Оказалось всё просто: контакт нужно было плотнее обжать и всё. Меня иногда веселят такие моменты-тут не собрали, там не подтянули, тут забыли установить.Так то весело когда стоит не дорого, но опасно когда это не доделали в деталях, связанных с безопасностью. Вот у меня забыли нормально обжать контакт на стеклоподъёмнике-не страшно. Забыли установить с завода салонный фильтр-делов фигня. Но вот например с датчиком АВС в памяти хранились ошибки с 14 года. То есть их просто удаляли и не исправляли саму неисправность(( а датчик там прикипел насмерть и просто не исполнял свою функциюБыла у меня давно проблема троил двигатель. Бронепровода в норме, свечи сравнительно чистые. Ну и какое же можно предложить решение? Это конечно чистка форсунок.

В течении часа двигатель очищался. Всё по инструкции, всё чётко. Разница? Эффект плацебо? На холодную машина работает стабильнее. Иногда её потрясывает. Тут пока не понятно. Думаю израсходую имеющийся бензин, пройдёт, вымоет все остатки очищающего средства и там посмотрим. Свечи поставили те е что и были, тока новые))

Проверили содержание воды в тормозухе-замена тормозной жидкости. И это правильно! Думаю это ещё заводская была.На бачке ГУРа запотевание. Скорее всего забился фильтр (сеточка) прочистка сетки и замена жидкости. Ведь если забилось и начало давить, значит в жидкости ГУРа уже есть какой то осадок.Ребяяятаааа! У меня на приборной панели больше ничего не нужного не горит! Всё чётко работает и конечно радует душу. Само собой эксплуатационные характеристики на высотеЧутка внешнего вида

• Киа карнивал схема предохранителей

• Рабочая температура киа карнивал

• Схема acura mdx 2014

• Ошибка с0899 шевроле эпика

• 0746 0750 ошибка мерседес

Hyundai Sonata (2005 – 2008) – fuse box diagram

Year of production: 2005, 2006, 2007, 2008

Engine Compartment

Hyundai Sonata – fuse box – engine compartment

Description	Ampere rating	Protected component
FUSIBLE LINK	ABS.1	40	ABS/ESC control module, Multipurpose check connector
ABS.2	20	ABS/ESC control module, Multipurpose check connector
I/P B+1	40	Fuse 23, 24, 30, 31, 32, 33, 34, 35
RR HTD	40	Defogger relay
BLOWER	40	Blower relay
P/WDW	40	Power window relay, Fuse 16
IGN.2	40	Start relay, Ignition switch (IG2, START)
ECU RLY	30	Engine control unit relay
I/P B+2	30	Power connector 1/2, Fuse 21,22
IGN.1	30	Ignition switch (ACC, IG1)
ALT	150	Fusible Iink (ABS. 1, ABS. 2, RR HTD, BLOWER)
MDPS	100	(Spare)
FUSE	1	HORN	15	Horn relay
2	TAIL	20	Tail light relay
3	ECU	10	PCM
4	IG1	10	(Spare)
5	DRL	15	Siren relay, DRL control module
6	FR FOG	15	Front fog light relay
7	A/CON	10	A/C relay
8	F/PUMP	20	Fuel pump relay
9	DIODE	—	(Spare)
10	ATM	20	ATM control relay
11	STOP	15	Stop light relay
12	H/LP LO RH	15	(Spare)
13	S/ROOF	15	Sunroof control module
14	H/LP WASHER	20	Headlight washer motor
15	H/LP HI	20	Headlight relay (High)
16	ECU	10	(Spare)
17	SNSR.3	10	Oxygen sensor, Fuel pump relay
18	SNSR.1	15	Mass air flow sensor, Crankshaft/Camshaft position sensor, Oil control valve, SMATRA
19	SNSR.2	15	A/C relay, Cooling fan relay, Injectors
20	B/UP	10	Back up light switch, Pulse generator, Vehicle speed sensor
21	IGN COIL	20	Ignition coils, Condenser
22	ECU (IG1)	10	PCM
23	H/LP LO	20	Headlight relay (Low)
24	ABS	10	ABS/ESC control module, Multipurpose check connector

Inner Panel

Hyundai Sonata – fuse box – instrument panel

Fuse	Ampere rating	Protected component
1	15	(Spare)
2	15	Seat warmer switch
3	10	BCM (Body Control Module), Sunroof control module, Electronic chrome mirror
4	10	ESC module, High blower relay, Humidity sensor
5	25	Cigarette lighter
6	10	(Spare)
7	10	Illumination lights, Right : License light, Rear combination light, Headlight, Glove box light
8	10	Front fog light relay, Left : License light, Rear combination light, Headlight
9	10	Headlight washer relay, Right headlight leveling actuator
10	10	DRL control module, Headlight relay, AQS and ambient sensor, Left headlight leveling actuator
11	25	Wiper and washer
12	10	A/C control module
13	15	SRS control module, Passenger’s Airbag switch
14	10	Front accessory socket, Rear power outlet
15	10	Digital clock, Audio, A/T shift lock control module, Power outside mirror and mirror folding
16	25	Safety window module
17	15	(Spare)
18	10	A/T shift lock control module
19	20	Power window main switch, Left rear power window switch
20	30	Power window main switch, Right power window switch
21	20	Audio amp
22	20	Door lock/unlock relay
23	10	Hazard switch, Hazard relay
24	30	Power seat manual switch(RHD)
25	10	Instrument cluster
26	10	Hazard switch
27	10	BCM(Body Control Module), Instrument cluster, Yaw rate sensor, ESC switch
28	15	(Spare)
29	10	Burglar alarm relay
30	15	(Spare)
31	15	Rear fog light relay
32	15	Trunk lid relay, Fuel filler door and trunk lid switch
33	15	(Spare)
34	30	Power seat manual switch
35	10	Sport mode switch, Key solenoid
36	10	A/C control module, Outside mirror and mirror folding motor
CONNECTOR. 1	15	Audio
CONNECTOR. 2	15	BCM(Body Control Module), Digital clock, Instrument cluster, A/C control module, Courtesy lights

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ . .

СИСТЕМА КОНДИЦИОНИРОВАНИЯ . 39Управление отопителем

и системой вентиляции . 40

АУДИОСИСТЕМА . 43Работа автомобильной аудиосистемы . 45

ВОЖДЕНИЕ АВТОМОБИЛЯ . 47Замок зажигания . 48Запуск дизельного двигателя . 48Турбокомпрессор . 49Механическая коробка передач . 49

Пятиступенчатая механическая коробка

Шестиступенчатая механическая коробка

передач (дополнительное оборудование) . 49

Стояночный тормоз . 50

БЕЗОПАСНОСТЬ . 51Ремни безопасности . 52Трехточечный ремень безопасности . 52Двухточечный ремень безопасности

53Меры предосторожности при обращении с ремнями безопасности. 54Регулярный осмотр ремней безопасности .

55Преднатяжитель ремня безопасности . 56Дополнительная система пассивной

безопасности (SRS) (подушка безопасности) 57

НАВЫКИ ВОЖДЕНИЯ . 61Перед поездкой . 62Отработавшие газы автомобиля . 62Экономичное вождение . 63Вождение в зимних условиях . 65

Проверка аккумуляторной батареи и кабелей . 65

Проверка свечей зажигания

и системы зажигания . 66

Чтобы замки не замерзали . 66

Используйте разрешенную к применению

жидкость для омывателя стекол . 66

Не допускайте накопления снега и льда

под днищем автомобиля . 66

Оборудование для экстренных случаев . 66

Приемы правильного торможения . 66

Меры предосторожности при управлении

(дополнительное оборудование) . 67

Антиблокировочная система

тормозов (ABS) . 68Электронная система распределения

тормозного усилия (EBD)

(дополнительное оборудование) . 68Антипробуксовочная система (TCS)

(дополнительное оборудование) . 68

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

АВТОМОБИЛЯ . 70Топливо . 71

Блок в салоне

Расположен под панелью приборов за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Пример обозначения с крышки блока

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

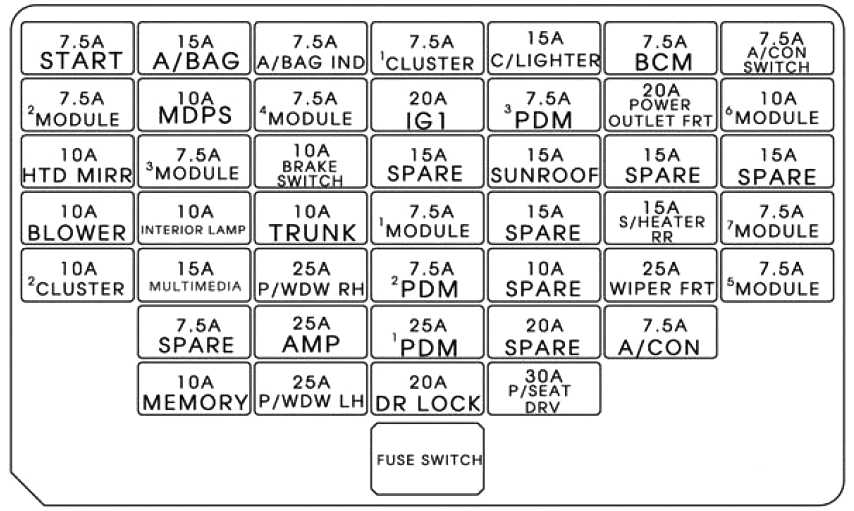

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 10,0,0,0,0 —>

START	7,5А Без системы Smart Key: Блок реле ICM (Реле сигнализации), С системой Smart Key: Переключатель режимов работы АКП, ECM, Блок предохранителей и реле E/R (Реле Start 1), Модуль управления системой Smart Key
A/BAG	15А Модуль управления системой пассивной безопасности SRS, Датчик классификации пассажира по массе
A/BAG IND	7,5А Щиток приборов
MDPS	7,5А Модуль управления усилителем рулевого управления EPS
POWER OUTLET	15А Силовой вывод (розетки)
BCM	7,5А Модуль управления системой Smart Key, BCM
A/CON SW	7,5А Модуль управления системой кондиционирования
MODULE 2	7,5А Электро хромное зеркало, Выключатель системы ESC
SPARE 1	Резерв
MODULE 4	7,5А Задний датчик системы помощи при парковке Лев/Прав (Внутр./ Наруж.), Модуль управления системой кондиционирования (Климат контроль), Индикатор положения селектора АКП
IG1	20А Блок предохранителей и реле E/R (Предохранитель — TCU 1, ECU 3, ABS 3)
PDM3	7,5А Модуль управления системой Smart Key
C/LIGHTER	20А Прикуриватель
MODULE 6	10А Переключатель регулировки наружного зеркала, Audio, Модуль головного устройства аудиосистемы и системы навигации, Цифровые часы
HTD MIRR	10А Переключатель регулировки наружного зеркала Водит./Пассажир, Модуль управления системой кондиционирования
MODULE 3	7,5А Аудиосистемы, Модуль системы контроля за давлением в шинах, Цифровые часы, BCM, Щиток приборов, Модуль подогрева водительского и пассажирского сидений
SUNROOF	15А Люк крыши
S/HEATER RR RH	15А Переключатель подогрева заднего сиденья, Правого
BLOWER	10А Модуль управления системой кондиционирования (кондиционер с ручным управлением), ECM/PCM, Резистор вентилятора
I.O.D 1	10А Лампа багажника, Лам индивидуальной подсветки Левая/ Правая, Лампа салона, Лампа верхней консоли, Замок зажигания III. и Переключатель предупредительного сигнализатора открытой двери (Без системы Smart Key)
TRUNK	10А Реле крышки багажника
MODULE 1	7,5А Переключатель коробки передач в режим Sport (АКП), Соленоид ключа (Без системы Smart Key)
S/HEATER RR LH	15А Переключатель подогрева заднего сиденья, Левого
MODULE 7	7,5А Модуль управления системой Smart Key, BCM
I.O.D 2	20А Аудиосистемы, Модуль головного устройства A/V и навигации
P/WDW RH	25А Реле сервопривода стекла, Правого
PDM2	7,5А Модуль управления системой Smart Key, Переключатель кнопки Start Stop
WIPER FRT	25А Блок предохранителей и реле ICM (Реле датчика дождя), Много функциональный переключатель, Электромотор стеклоочистителя, Блок предохранителей и реле E/R (Реле стеклоочистителя)
MODULE 5	7,5А Ионизатор (Климат-контроль), Датчик дождя, Люк крыши
AMP 1	25А AMP (усилитель)
PDM 1	25А Модуль управления системой Smart Key
A/CON	7,5А Модуль управления системой кондиционирования, Блок предохранителей и реле E/R (Реле вентилятора)
I.O.D 4	10А Модуль системы контроля за давлением в шинах, BCM, Фотодатчик автоматического включения головного освещения, Щиток приборов, DLC, Разъем апгрейда распределительного блока, Электро хромное зеркало, Модуль управления системой кондиционирования, Цифровые часы
P/WDW LH	25А Реле сервопривода стекла Левого, Модуль системы безопасности сервопривода стекла
DR LOCK	20А Реле запирания двери, Реле отпирания двери, Блок предохранителей и реле ICM (Реле указателей поворота)
P/SEAT DRV	30А Переключатель ручной регулировки водительского сидения
