Предохранители и реле Honda CR-V 3

Рассмотрены автомобили Хонда СРВ 3 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

В зависимости от года выпуска и комплектации автомобиля расположение предохранителей и реле может отличаться от вашей, поэтому смотрите схему, расположенную на наклейках вашего автомобиля.

Блок предохранителей и реле в моторном отсеке honda cr-v 3.

Расположен слева задней части моторного отсека.

Схема расположения предохранителей и реле в блоке.

наклейка расположена на внутренней стороне крышки блока.

хонда срв 3 с дизельным двигателем.

для увеличения нажмите на изображении.

Реле электромагнитной муфты компрессора кондиционера

(100A) Главный предохранитель аккумуляторной батареи

(50A) Главный предохранитель фар

(30A) Преднатяжители ремней безопасности

(80A) Главный предохранитель дополнительного оборудования

(70A) Блок управления свечами накаливания

(40A) Главный предохранитель электрических стеклоподъемников

(7,5A) Электромагнитная муфта компрессора кондиционера

(15A) Управление двигателем

(7.5A) Блок управления системой впрыска

(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя

(30A) Обогреватель заднего стекла

(10A) Фонари заднего хода

(7,5A) Освещение салона

(30A) Подогреватель топлива

(30A) Электродвигатель основного вентилятора

(7,5A) Подогреватель топлива

(15A) Звуковой сигнал, стоп-сигналы

(15A) Аварийная световая сигнализация

(30A) Электродвигатель вентилятора конденсатора кондиционера

(20A) Управление двигателем

(20A) Электропривод передних сидений

(20A) Электропривод передних сидений

(30A) Омыватель фар

расположение предохранителей и реле в монтажном блоке под капотом для автомобилей хода срв 3 с бензиновым двигателем.

для увеличения нажмите на изображении.

описание и назначение.

Реле катушки зажигания

Реле электромагнитной муфты компрессора кондиционера

Реле кислородного датчика

Реле обогревателя заднего стекла

Реле системы управления двигателем

Реле очистителя заднего стекла

Реле электродвигателя вентилятора кондиционера/отопителя

Реле блока управления дроссельной заслонкой

Реле электродвигателя вентилятора конденсатора кондиционера

(100A) Главный предохранитель аккумулятора

(50A) Замок зажигания

(50A) Главный предохранитель фар, Главный предохранитель электрических стеклоподъемников

(30A) Преднатяжители ремней безопасности

(20A) Электродвигатель вентилятора конденсатора кондиционера

(20A) Электродвигатель вентилятора системы охлаждения

(30A) Обогреватель заднего стекла

(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя

(15A) Аварийная световая сигнализация

(15A) Управление двигателем

(15A) Звуковой сигнал, стоп-сигналы

(20A) Электропривод передних сидений

(20A) Электропривод передних сидений

(7,5A) Электродвигатель вентилятора конденсатора кондиционера

(30A) Преднатяжители ремней безопасности

(15A) Катушки зажигания

(15A) Управление двигателем

(7,5A) Электромагнитная муфта компрессора кондиционера

(15A) Управление двигателем

(7.5A) Освещение салона

(10A) Фонари заднего хода

Дополнительный блок под капотом.

Блок предохранителей в салоне honda cr-v.

Находится под панелью приборов со стороны водителя.

для увеличения нажмите на изображении.

Реле электропривода стеклоподъемников

Реле топливного насоса

(7.5A) Электрические стеклоподъемник

(15A) Топливный насос

(7,5A) Блок управления системой ABS/VSA

(15A) Подогреватель передних сидений

(20A) Противотуманные фары

(10A) Лампы системы освещения в дневное время

(10A) Очиститель заднего стекла

(7,5A) ODS (Система обнаружения пассажиров на сиденьях)

(7,5A) Приборная панель

(10A) Электронный блок управления SRS

(10A) Правая фара (дальний свет)

(10A) Левая фара (дальний свет)

(7,5A) Маломощные лампы (внутреннее освещение салона)

(7,5A) Маломощные лампы (Наружные приборы освещения)

(10A) Правая фара (ближний свет

(10A) Левая фара (ближний свет)

(20A) Главный предохранитель цепи дальнего света фар

(15A) главный предохранитель маломощных ламп

(7,5A) Задний противотуманный фонарь

(20A) Главный предохранитель цепи ближнего света фар

Источник

Электрические

Неполадки электрических систем случаются редко. Их можно устранить самостоятельно, но, если сомневаетесь, обратитесь к опытному механику.

1. Первое место среди неполадок занимает выход со строя предохранителя. Устранить проблему легко – перечитайте инструкцию по эксплуатации авто и по условным обозначениям найдите нужный предохранитель и замените его новым.
2. Ещё одна причина – не работает моторчик омывателя. Причина – окисление клемм или их отпадение. Для устранения неисправности нужно зачистить контакты и заново подключить составные части при необходимости.
3. Случается и так, что не работает выключатель омывателя на руле. Проверить это можно с помощью мультиметра. Подсоедините прибор ко клеммам моторчика и проверьте напряжение. Если оно в порядке, но механизм не работает – скорее всего, виноват именно выключатель. Но не исключается проблема в электропроводке или отсутствии замыкания реле устройства. Если после самостоятельной замены он не заработает – не обойтись без опытного мастера.

Другие проблемы и неисправности

Весной 2016 года Honda объявила об отзыве CR-V, проданных в период с 20 июля 2013 года по 30 июля 2015 года. Причина – подушки безопасности печально известной Takata, которые при срабатывании во время ДТП убивали или калечили.

О коррозии кузова, конечно же, речи пока не идет. Зато владельцы Хонда СР-В с люком нередко обнаруживают ржавчину по переднему краю металлической рамки стекла.

На дорестайлинговых СРВ часто перегорают светодиоды в стоп-сигнале спойлера, расположенного на двери багажника. Стоимость нового оригинального фонаря – 4000 рублей, а аналога – 2000 рублей.

Спустя 4-6 лет может отказать один из датчиков заднего парктроника. Оригинальный датчик обойдется в 10 000 рублей. К счастью, на известной китайской интернет-площадке можно найти аналог всего за 800 рублей.

Время от времени начинают издавать неприятный дребезг замки задних сидений.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Предохранители в салоне Honda CR-V (2012-2016)

Расположен под приборной панелью.

№	А	Назначение
1	–	–
2	10	Датчик положения распределительного вала (CMP) A, клапан продувки адсорбера системы улавливания паров топлива (EVAP), вторичный датчик кислорода с подогревом (HO2S), датчик электрической нагрузки (ELD), датчик положения педали тормоза, массовый расход воздуха/температура воздуха во впускном коллекторе (MAF/ Датчик температуры воздуха на впуске
3	10	Блок дополнительной удерживающей системы (SRS)
4	15	Топливный насос, главное реле PGM-FI, блок управления без ключа иммобилайзера, модуль управления трансмиссией (PCM)
5	10	Модуль управления датчиками, MICU водителя, реле заднего хода, блок электрического компаса, блок управления системой контроля давления в шинах (TPMS), соленоид блокировки переключения передач, индикатор положения коробки передач
6	7.5	Блок управления люком, реле реального времени (AWD), блок управления полным приводом в реальном времени
7	7.5	Модуль управления силовым агрегатом (PCM)
8	15	Электродвигатель дверного замка 2 (отпирание)
9	10	Электродвигатель дверного замка 1 (отпирание)
10	7.5	Буксировка прицепа
11	20	Мотор/блок управления Mooroof
12	20	Реле разъема питания аксессуара консоли
13	15	2015-2016: Стиральная машина Главная
14	20	Реле обогрева сиденья водителя (низкий уровень), реле обогрева сиденья водителя (высокий уровень), реле обогрева сиденья переднего пассажира (низкий уровень), реле обогрева сиденья переднего пассажира (высокий уровень)
15	10	Электродвигатель замка водительской двери (разблокировка)
16	20	Переключатель регулировки сиденья водителя с электроприводом (сдвижное сиденье водителя с электроприводом)
17	20	Переключатель регулировки сиденья водителя с электроприводом (регулировка наклона сиденья водителя с электроприводом)
18	20	2015-2016: Сдвижное сиденье переднего пассажира
19	7.5	Аудиосистема, блок навигации, блок DVD-плеера (развлекательная система для задних пассажиров), реле разъема питания передних аксессуаров, реле разъема питания консоли
20	7.5	Выключатель ключа зажигания, отделение интенсивной терапии водолаза
21	7.5	Дневные ходовые огни, замок зажигания, предохранитель: “22”
22	7.5	Реле электровентилятора, реле управления вентилятором, реле вентилятора радиатора, блок управления HVAC, блок климат-контроля, переключатель зеркал с электроприводом, переключатель обогрева сиденья переднего пассажира, переключатель обогрева сиденья водителя
23	10	Электродвигатель стеклоочистителя заднего стекла, реле печатной платы
24	7.5	Система стабилизации автомобиля (VSA), блок управления-модулятор, блок управления электроусилителем руля (EPS), датчик угла поворота рулевого колеса
25	10	Аудиосистема, навигационный блок
26	20	Задняя дверь с электроприводом
27	20	Реле передней розетки для аксессуаров
28	15	Реле электродвигателя омывателя ветрового стекла, реле электродвигателя омывателя заднего стекла
29	7.5	Блок системы обнаружения пассажиров (ODS), индикатор отключения подушки безопасности пассажира, блок дополнительной удерживающей системы (SRS)
30	10	Электродвигатель замка водительской двери (замок)
31	10	2015-2016: Смарт
32	15	Электродвигатель дверного замка 2 (замок)
33	15	Электродвигатель дверного замка 1 (замок)
34	10	Стояночный свет, передний боковой габаритный фонарь, освещение номерного знака, верхний задний фонарь, нижний задний фонарь, указатель поворота
35	7.5	Освещение
36	10	2015-2016: Задний стеклоочиститель основной
37	20	2015-2016: Передние противотуманные фары
38	10	Дальний свет левой фары
39	10	Дальний свет правой фары
40	7.5	Блок управления системой контроля давления в шинах (TPMS)
41	20	Замок двери с электроприводом (реле блокировки, реле разблокировки водителя, реле разблокировки, реле привода задней двери)
42	20	Стеклоподъемник со стороны водителя, главный переключатель стеклоподъемников
43	20	Стеклоподъемник со стороны заднего пассажира
44	20	Стеклоподъемник со стороны переднего пассажира
45	20	Задний стеклоподъемник со стороны водителя
Реле
R1	PGM-FI Основной (№2)
R2	Передняя розетка для аксессуаров
R3	Стартовый разрез
R4	Электронная система управления дроссельной заслонкой (ETCS)
R5	PGM-FI Основной (№1)
R6	Стеклоподъемник

Схемы блока предохранителей

Приборная доска

Назначение предохранителей в приборной панели (2002, 2003, 2004)

Нет.	Ампер.	Цепи защищены
1	15 А	Катушка зажигания
2	10 А	Разъем питания аксессуаров на задней панели
3	10 А	Дневные ходовые огни (канадские модели)
4	10 А	ACG
5	–	Не используется
6	7,5 А	Реле электрического стеклоподъемника
7	20 А	Лунная крыша
8	7,5 А	Аксессуары, Радио
9	7,5 А	Стеклоочиститель заднего стекла
10	7,5 А	Счетчик
11	–	Не используется
12	7,5 А	Дневные ходовые огни (канадские модели)
13	10 А	SRS
14	10 А	Зеркала с дистанционным управлением
15	20 А	Подогреватель LAF
16	20 А	Сиденье с подогревом
17	15 А	Топливный насос
18	15 А	Розетка питания для передних аксессуаров
19	7,5 А	Лампы указателей поворота
20	20 А	Стеклоочиститель переднего ветрового стекла
21 A	–	Не используется
22	20 А	Правый передний стеклоподъемник
23	20 А	Левый передний стеклоподъемник
24	20 А	Левый задний стеклоподъемник
25	20 А	Правый задний стеклоподъемник

Моторного отсека

Предохранители в моторном отсеке (2002, 2003, 2004)

Нет.	Ампер.	Цепи защищены
1	20 А	Вентилятор конденсатора
2	15 А	Маленькая лампа
3	15 А	Внутреннее освещение
4	20 А	Охлаждающий вентилятор
5	15 А
6	15 А	ЭБУ FI
7	15 А	Рожок, стоп
8	–	Не используется
9	10 А	Резервное копирование
10	30 А	Двигатель с ABS
11	20 А	Задний дефростер
12	40 А	Двигатель нагревателя
13	40 А	Электрические окна
14	40 А	вариант
15	15 А	Левосторонний отражатель
16	20 А	Замок
17	15 А	Правый отражатель
18	30 А	ABS F/C
19	100 А	Аккумулятор
20	50 А	Зажигание 1
21-25	7,5A-30A	Сменные предохранители

Приборная доска

Назначение предохранителей приборной панели (2005, 2006)

Нет.	Ампер.	Цепи защищены
1	15 А	Катушка зажигания
2	10 А	Разъем питания аксессуаров на задней панели
3	10 А	Дневные ходовые огни (канадские модели)
4	10 А	ACG
5	–	Не используется
6	7,5 А	Реле электрического стеклоподъемника
7	20 А	Лунная крыша
8	7,5 А	Аксессуары, Радио
9	7,5 А	Стеклоочиститель заднего стекла
10	7,5 А	Счетчик
11	–	Не используется
12	7,5 А	Дневные ходовые огни (канадские модели)
13	10 А	SRS
14	10 А	Зеркала с дистанционным управлением
15	15 А	+ B FR ACC
16	20 А	Сиденье с подогревом
17	15 А	Топливный насос
18	15 А	Розетка питания для передних аксессуаров
19	7,5 А	Лампы указателей поворота
20	20 А	Стеклоочиститель переднего ветрового стекла
21 A	–	Не используется
22	20 А	Правый передний стеклоподъемник
23	20 А	Левый передний стеклоподъемник
24	20 А	Левый задний стеклоподъемник
25	20 А	Правый задний стеклоподъемник

Моторного отсека

Расположение предохранителей в моторном отсеке (2005, 2006)

Нет.	Ампер.	Цепи защищены
1	20 А	Вентилятор конденсатора
2	30 А	Двигатель
3	15 А	Внутреннее освещение
4	20 А	Охлаждающий вентилятор
5	15 А
6	15 А	Маленькая лампа
7	15 А	Рожок, стоп
8	15 А	DBW
9	10 А	Резервное копирование
10	30 А	Двигатель с ABS
11	20 А	Задний дефростер
12	40 А	Двигатель нагревателя
13	40 А	Электрические окна
14	40 А	вариант
15	20 А	Левосторонний отражатель
16	20 А	Замок
17	20 А	Правый отражатель
18	30 А	ABS F/C
19	100 А	Аккумулятор
20	50 А	Зажигание 1
21-25	7,5A-30A	Сменные предохранители

Вторичный блок предохранителей

Вторичный блок предохранителей

Нет.	Ампер.	Защищенные цепи
1	20 А	Нагреватель LAF
2	7,5 А	Дневные ходовые огни (на канадских моделях)
3	15 А	Блок управления FI (ECM / PCM)
4	15 А	Катушка IG

Предохранители и реле под капотом Шевроле Каптива

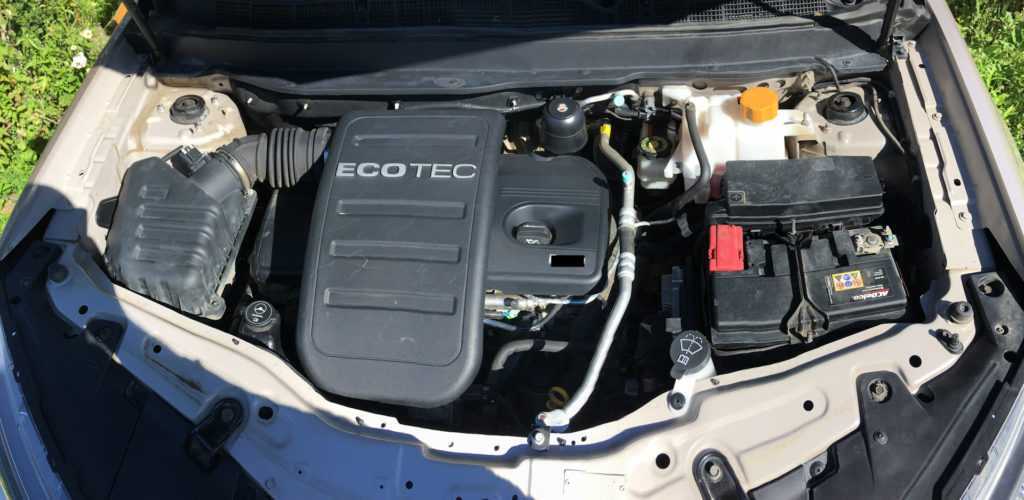

Монтажный блок расположен в левой части возле АКБ. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с обозначением.

Схема блока предохранителей и реле под капотом Шевроле Каптива С100

Описание

F1 Управление двигателем F2 Управление двигателем F3 Электронный блок управления F4 Основной вентилятор F5 Топливо F6 Полный привод* F7 Вспомогательное реле F8 Стоп F9 Кондиционер воздуха /Зажигание 1 F10 Люк* F11 Противоугонная система F12 Система очистки запотевших окон F13 Левая фара ближнего света F14 Правая фара ближнего света F15 Двигатель 3 F16 Левосторонние стояночные фонари F17 Омыватель фар F18 TCM F19 Правосторонние стояночные фонари F20 Резервный F21 Резервный F22 Резервный F23 Резервный F24 Компонент кондиционера воздуха F25 Звуковой сигнал F26 Передние противо — туманные фары F27 Основной F28 Стартер F29 ABS F30 ABS F31 Стеклоочиститель F32 Запуск F33 Сиденье с электро приводом F34 Аккумуляторная батарея F35 Фары дальнего света F36 Задний очиститель R1 Вспомогательное реле вентилятора R2 Реле топливной системы R3 Реле частоты вращения стеклоочистителей R4 Реле системы очистки запотевших окон R5 Верхнее/ нижнее реле R6 Реле омывателя фар R7 Основное реле R8 Основное реле вентилятора R9 Управляющее реле вентилятора R10 Реле вентилятора R11 Реле стояночных фонарей R12 Реле стартера R13 Реле кондиционера воздуха R14 Реле звукового сигнала R15 Реле стеклоочистителей R16 Реле противотуманных фар R17 Реле фар дальнего света

Схема блока предохранителей и реле Шевроле Каптива С140

Описание

ABS Антиблокировочная тормозная система A/C Система климатконтроля, кондиционер BATT1 Коробка предохранителей приборной панели BATT2 Коробка предохранителей приборной панели BATT3 Коробка предохранителей приборной панели BCM Блок управления электронными системами кузова ECM Контроллер ЭСУД ECM PWR TRN Контроллер ЭСУД, двигатель и трансмиссия ENG SNSR Датчики системы управления двигателем EPB Электрический стояночный тормоз FAN1 Охлаждающий обдув FAN3 Охлаждающий обдув FRT FOG Передние противотуманные фары FRT WPR Передний стеклоочиститель FUEL/VAC Топливный насос, вакуумный насос HDLP WASHER Омыватель фар HI BEAM LH Дальний свет (левая блокфара) HI BEAM RH Дальний свет (правая блокфара) HORN Звуковой сигнал HTD WASH/ MIR Подогрев жидкости омывателя, обогрев наружных зеркал IGN COIL A Катушка зажигания IGN COIL B Катушка зажигания LO BEAM LH Ближний свет (левая блокфара) LO BEAM RH Ближний свет (правая блокфара) PRK LP LH Стояночный свет (левая блокфара) PRK LP RH Стояночный свет (правая блокфара) PWM FAN ШИМ-сигнал управления вентилятором REAR DEFOG Обогрев заднего стекла REAR WPR Задний стеклоочиститель SPARE – STOP LAMP Стоп-сигналы STRTR Стартер TCM Блок управления трансмиссией TRLR PRL LP Стояночные огни прицепа

На дизельных моделях устанавливается дополнительный блок предохранителей

Описание

AF1 60А Контроллер свечей предпускового подогрева AF2 30А Реле нагревателя топливного фильтра AF3 40А Реле PTC-1 AF4 40А Реле PTC-2 AF5 40А Реле PTC-3

Основные причины отказов дополнительного оборудования

Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:

1. поломка нагнетающего насоса;
2. перегорание предохранителя;
3. перегиб или передавливание подающего шланга;
4. поломка подрулевого переключателя;
5. замерзание воды в трубопроводах или иных устройствах;
6. потеря контакта в электрической сети.

Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.

Скорее всех понадобится замена вышедших из строя оборудования.

Схема предохранителей Хонда СРВ 2004

Блок предохранителей Хонда CRV

https://youtube.com/watch?v=g0RYM1Idu9o

предохранитель на прикуриватель honda crv rd1

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ПРИКУРИВАТЕЛЯ HONDA CIVIC / хонда цивик / сломался прикуриватель

Блок предохранителей Honda Fit/Jazz. Расположение в салоне.

Где находится блок управления центрального замка Honda cr-v

Блок предохранителей Honda Fit/Jazz. Расположение под капотом.

CR-V RD4-1250065 K20A 44 т.км.

Самодиагностика блока управления кондиционером Honda CR-V 1998-2001

Не работает звуковой сигнал (гудок). Ремонтируем шлейф руля и подушек (улитку)

Блок электронный для Honda CR-V 1996-2002

Также смотрите:

• Автомобиль Ниссан патфайндер 2014 года
• Привод правый Шевроле Круз автомат
• Автоматическая блокировка дверей для Toyota
• Замена рабочего цилиндра сцепления Фиат дукато 250
• Форд Фокус 2008 года сверловка
• Что за Мерседес в перевозчике 3
• Toyota Land Cruiser 100 технические характеристики 2006
• Какую сигнализацию ставить на БМВ
• Вольво в60 кросс кантри 2015г отзывы
• Вибрация при нажатии на газ Форд Фокус 2
• Форд Фокус хэтчбек темно синяя
• Opel insignia 2014 размер шин
• Предохранители на Субару Форестер 2001 года
• Хонда Аккорд или ауди 100
• Разборка BMW на старой деревне

Расположение предохранителей и реле в Хонда ЦРВ

В автомобиле Хонда ЦРВ предохранители и реле располагаются в нескольких основных узлах, которые удобно использовать для быстрой замены и обслуживания. Знание расположения этих узлов поможет владельцу автомобиля быстро и без проблем найти нужный предохранитель или реле.

Центральный блок предохранителей

Основной блок предохранителей и реле в Хонда ЦРВ располагается в центре салона, обычно под панелью приборов или ниже рулевой колонки. Для доступа к данному узлу необходимо снять крышку, которая защищает предохранители и реле от пыли и влаги.

Внутри центрального блока предохранителей находится набор различных предохранителей, каждый из которых отвечает за работу определенной системы или устройства автомобиля. Например, предохранитель для системы зажигания, предохранитель для освещения салона и т.д. Кроме того, здесь располагаются и реле, которые управляют работой различных электрических устройств.

Дополнительные блоки предохранителей

В некоторых моделях Хонда ЦРВ можно также обнаружить дополнительные блоки предохранителей, которые располагаются в других местах автомобиля. Например, в багажнике, под капотом или под задним сиденьем. Они являются дополнительными узлами, которые содержат отдельные предохранители и реле для систем, устройств и компонентов, которые располагаются близко к их расположению.

Расположение предохранителей и реле

Ниже приведена таблица с общими указаниями о расположении предохранителей и реле в Хонда ЦРВ:

Узел	Расположение
Центральный блок предохранителей	Под панелью приборов или ниже рулевой колонки
Дополнительные блоки предохранителей	Могут быть расположены в багажнике, под капотом или под задним сиденьем

Важно отметить, что расположение предохранителей и реле может немного отличаться в разных моделях и поколениях Хонда ЦРВ. Для точной информации всегда рекомендуется обратиться к руководству пользователя или обратиться к специалистам сервисного центра Хонда

Трансмиссия

Шестиступенчатая механическая коробка передач полагалась только 2-литровому агрегату. В качестве опции предлагался 5-скоростной автомат, который был единственным вариантом для 2.4 i-VTEC. После рестайлинга в 2015 году версии с 2.4 стали комплектоваться вариатором.

Все коробки отличаются завидной надежностью и проблем обычно не доставляют.

Система полного привода предназначена, прежде всего, для улучшения сцепления колес с поверхностью на дорогах общего пользования. На сложных участках система недостаточно эффективная. А если упорно идти на пролом, то муфта довольно быстро перегревается.

В CR-V нередко приходилось сталкиваться с отказом системы полного привода, сопровождаемым сообщением об ошибке и горящим индикатором AWD. Обычно доставалось владельцам машин с 2-литровым мотором. Например, отламывался провод, расположенный на минусовой клемме аккумуляторной батареи. Либо выходило из строя реле, размещенное под обшивкой багажника (2000 рублей).

Но самая неприятная причина – отказ соленоида, установленного в редукторе. Чтобы его заменить, необходимо демонтировать и полностью разобрать узел. Хонда модернизировала соленоид (около 6000 рублей). За работу попросят не меньше 5000 рублей. Недуг затронул экземпляры 13 модельного года.

Если не работает омыватель лобового стекла — последовательность действий

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Предохранители в салоне слева (основной блок)

Основной салонный блок предохранителей расположен слевой стороны приборной панели (со стороны водителя). Чтобы получить доступ к предохранителям, нужно снять защитную крышку, поддев ее специалным инструментом (отверткой, плоским пластиковым предметом)

Расположение блока предохранителей Ауди а4 б6 в салонеСхема предохранителей Ауди а4 б6

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	10 А	Кондиционер (A/C)
2	5 А	Фонари подсветки пространства для ног водителя и пассажира, лампа освщения / подсветки бардачка
3	5 А	Обогреватели (подогрев) сопел/ форсунок омыватей лобового стекла
4	5 А	Блок упр-ния электрическим двигателем вентилятора радиатора (системы охлаждения )
5	10 А	Датчик уровня моторного масла, подогрев сидений (задних), телефон/телематика, электромотор солнцезащитной шторки заднего стекла, сенсор давления воздуха в шинах (колесах)
6	5 А	Система кондиционирования (А/С); сенсор качества воздуха, датчик давления
7	10 А	(ESP) Система курсовой устойчивости автомобиля (противозаносная сис-ма), резервный выключатель тормозного света, датчик положения педали сцепления, датчик угла поворота управляемых колес (руля), кнопка (ESP)
8	5 А	Телефон/телематика
9	15 А	Вакуумный насос (усилитель тормозного привода) (некоторые модели)
10	10 А	Автоматический Корректор наклона света фар (регулировка фар)
11	10 А	(АКПП) Автоматическая коробка передач , управляющее устройство V30
12	10 А	Разъем для диагностики
13	10 А	Система упр-ия блоком электрооборудования рулевой колонки, SMLS
14	10 А	СТОП сигналы (тормозные огни)
15	10 А	Навигационная система, набор приборов, приборная панель
16	Пусто (резерв) либо 5 A	Пусто (Резерв); либо — Сис-ма дистанционного открытия/закрытия гаражных ворот (5 А)
17	10 А	Регулирование Клиренса (дорожного просвета), Помощь при парковке, контроль давления воздуха в шинах (колесах)
18	—	Пусто (резерв)
19	15 А	Противотуманки ( передние и задние противотуманные огни)
20	15 А	Левая фара (ближний свет), ручной корректор угла наклона света фар
21	15 А	Правая фара (ближний свет), ручной корректор угла наклона света фар
22	15 А	Панель управления функциями двери (сторона водителя, левая), с 2001г. — также блок управления функциями двери (левая задняя дверь)
23	15 А	Панель управления функциями двери (сторона пассажира, правая передняя), с 2001г.-также блок управления функциями двери (правая задняя дверь)
24	30 А	Блок Комфорта, сис-ма обеспечения комфорта
25	30 А	Вентилятор отопителя (печки)
26	30 А	Подогрев / обогрев заднего стекла
27	30 А	Фаркоп (розетка), управление электроприборами прицепа
28	20 А	Бензонасос (топливный насос)
29	20 А	Сис-ма управления Двигателем
30	20 А	Электропривод Люка (раздвижная панель крыши)
31	15 А	Салонное зеркало заднего вида (электрохромное, затемняемое), огни заднего хода, диагностический разъем, сис-ма упр-ия АКПП
32	20 А	сис-ма Управления двигателем
33	15 А	Прикуриватель
34	15 А	сис-ма Управления двигателем
35	30 А	Розетка в багажнике (разъемная)
36	30 А	Дворники (стеклоочиститель)
37	20 А	Омыватели передних фар (насос омывателей) (ILM)
38	15 А	Блок Комфорта, кнопка открытия багажника / задней двери, Противоугонная сис-ма
39	20 А	Магнитола (аудиосистема), радио
40	25 А	Сигнал (гудок, клаксон)
41	Пусто; с 2003 — 30 А	Пусто (Резерв); с 2003г. — дополнительный отопитель (webasto)
42	25 А	(ABS) тормозная система абс, сис-ма курсовой устойчивости (ESP)
43	15 А	сис-ма Управления двигателем
44	30 А	Подогрев / обогрев сидений и руля

Способы диагностики

Если на приборной панели загорелась лампочка предупреждающая о неисправности, не нужно вдаваться в панику, и сразу отключать аккумуляторную клемму.  Первым делом нужно найти диагностический разъем Хонда СРВ, расположен он у третьего поколения с правой стороны водительского сидения, под панелью. А в остальных моделях он так же находится под панелью, но только с левой стороны или со стороны пассажирского сидения.

Определить поломку можно двумя способами, ручным или с помощью специального сканера. Такое устройство представляет собой небольшой компьютер с установленным специальным программным обеспечением, которое без каких либо проблем помогает произвести самодиагностику.  Чтобы произвести им проверку, его достаточно подключить в диагностический разъем, после чего на экране появятся коды ошибок, информирующие о конкретной неисправности.

Ручной способ так же помогает понять в чем может быть проблема. Для  этого находим необходимый разъем для диагностики. Включаем зажигание и при помощи перемычки (можно использовать провод с плоскими концами),  замыкаем между собой 9 (Service Check Signal)и 4 (масса) контакт.

Важно не перепутать правую и левую стороны разъёма, так как можно замкнуть 16 контакт, который имеет +12В. Если случайно перепутать сгорит предохранитель «БЭК АП» и его придется менять

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

Фото – пример исполнения

Пример схемы с крышки блока

Предохранители

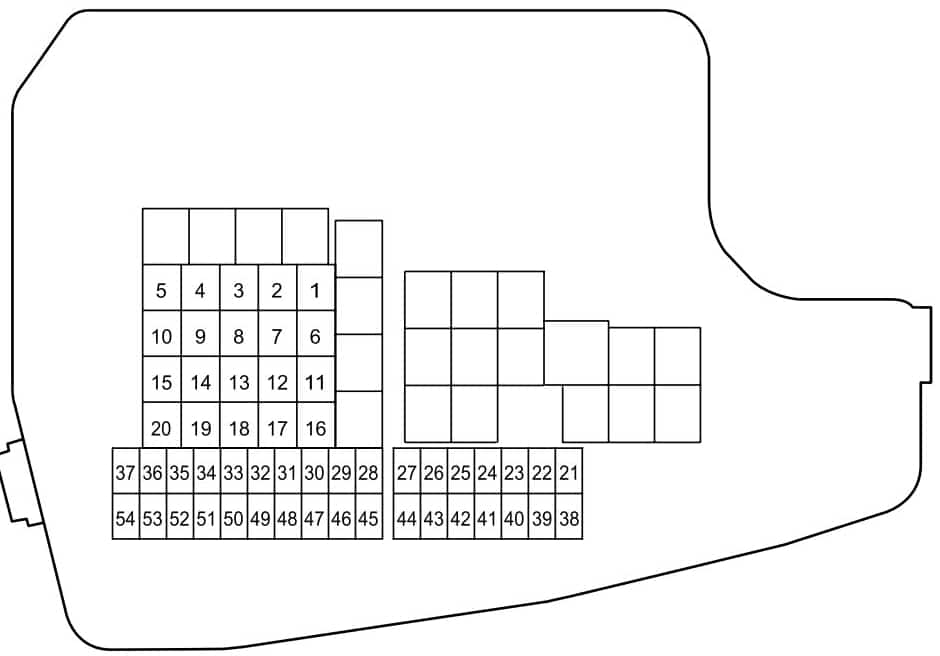

Схема предохранителей

Назначение предохранителей

1	30А ADD FAN GE – Вентилятор охлаждения двигателя
2	30А IG2 – Защита различных электрических цепей
3	30А INJECTOR – Система управления двигателем
4	40А FAN DE – Вентилятор охлаждения двигателя
5	30А P.WINDOW1 – Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE – Вентилятор охлаждения двигателя
8	20А EVVT – Система управления двигателем
9	40А DEFOG – Электрический подогрев заднего стекла
10	40А DCDC DE – Защита различных электрических целей
11	30А FAN GE – Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN – Система управления двигателем
16	50А ABS/DSC M – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B – Защита различных электрических цепей
18	20А WIPER – Очиститель и омыватель ветрового стекла
19	40А HEATER – Отопитель / Кондиционер
20	30А DCDC REG – Защита различных электрических цепей
21	7,5А ENGINE IG1 – Система управления двигателем
22	15А C/U IG1 – Защита различных электрических цепей
23	H/L LOW L HID L – Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R – Фара ближнего света (правая)
25	15А ENGINE 3 – Система управления двигателем
26	15А ENGINE 2 – Система управления двигателем
27	15А ENGINE 1 – Система управления двигателем
28	15А AT – Система управления коробкой передач, замок зажигания
29	20А H/CLEAN – Омыватель фар
30	7,5А А/С – Кондиционер
31	15А – AT PUMPСистема управления коробкой передач
32	10А STOP – Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER – Очиститель заднего стекла
34	20А H/L HI – Фары дальнего света
35	15А HID R – Фара (правая)
36	15А FOG – Передние противотуманные фары
37	7,5А ENG.+B – Система управления двигателем
38	7,5А AUDIO2 – Аудиосистема
39	5А GLOW SIG – Система управления двигателем
40	7,5А METER2 – Комбинация приборов
41	10А METER1 – Комбинация приборов
42	7,5А SRS1 – Подушки безопасности
43	25А BOSE – Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 – Аудиосистема
45	30А ABS/DSC S – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP – Топливная система
47	25А FUEL WARM – Подогрев топлива
48	TAIL – Габариты
49	Резерв
50	50А HAZARD – Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 – Электрические розетки
53	15А HORN – Звуковой сигнал
54	15А ROOM – Плафон освещения салона

Реле

Схема реле

Обозначение реле

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

На этом всё. А если остались вопросы или знаете что можно сделать в неё лучше либо исправить – пишите в комментарии.
