Предохранители и реле honda fit (gk; 2015-2019 ..)

Как поменять лампочку заднего габарита Хонда Джаз

В заключение, если вы хотите заменить лампочку заднего габаритного огня Хонда Джаз метод проще, вот различные действия, которые нужно выполнить, чтобы заменить эту лампочку:

• Отключите аккумулятор
• Достаньте половицы из багажника.
• Открутите заднюю крышку блока фары от вашего автомобиля.
• Найдя на автомобиле лампочку задних габаритных фонарей, снимите перегоревшую лампочку.
• Вставьте новую лампу стояночного света в блок фары на автомобиле.
• Соберите все заново.

Убедитесь, что ваши стояночные огни снова работают правильно, прежде чем снова отправиться в путь, и все готово. Если вы хотите заменить лампочку противотуманной фары на своем Honda Jazz, прочитайте наш специальный документ, чтобы узнать, как это сделать.

Если вам нужно больше руководств по Honda Jazz, перейдите на наш Хонда Джаз категория.

Passenger compartment

The main fuse and relay box is located in the passenger compartment, under the instrument panel on the driver’s side.

Location

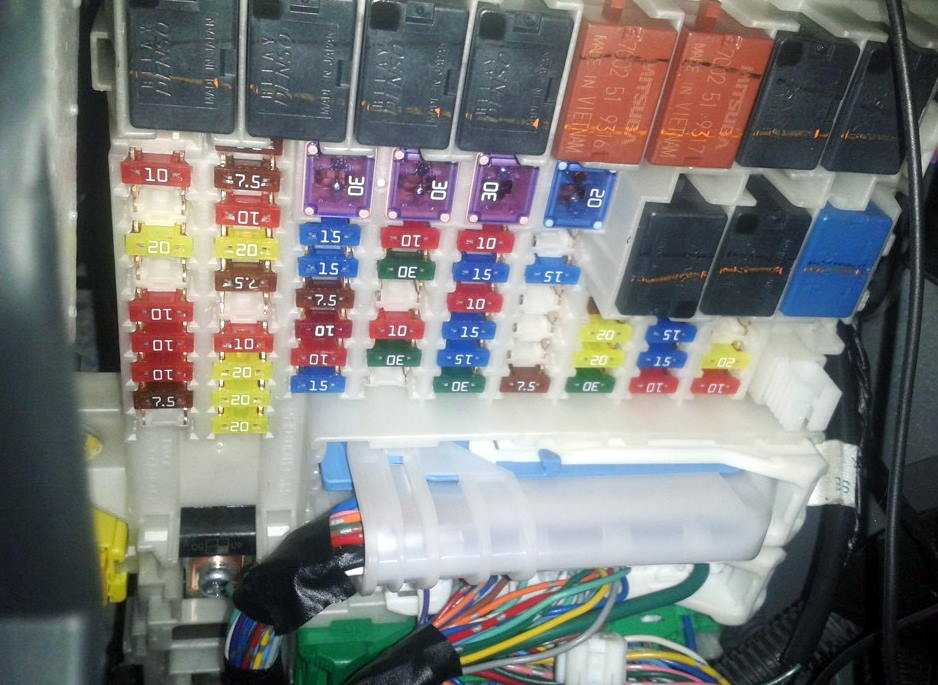

To access, remove the protective cover. The block itself will look something like this.

An example of a diagram with a designation

Diagram

Assignment

1	10A Reversing lights
2	7.5A Tire pressure monitoring system
3	20A Power window regulator on the driver’s side
4	Reserve
5	10A Reversing lights
6	10A Supplemental Restraint System (SRS)
7	10A Gearbox control unit
8	7.5A Passive Safety System (SRS)
9	20A Fog lights
10	7.5A Air conditioner
11	7.5A Anti-lock braking system AC (ABS)
12	10A Generator
13	20 Cigarette lighter, Socket for connecting additional equipment
14	7.5A Auxiliary equipment
15	7.5A Daytime lighting system
16	10A Windshield wiper and rear door glass washer
17	20A Power window regulator on the front passenger side
18	20A Electric power window rear right door
19	20A Power window lifter rear left door
20	15A Gasoline pump
21	15A Windshield washer
22	7.5A Instrument cluster
23	10A Alarm
24	15A Stop lights, horn
25	15A Windshield wiper drive
26	10A Heater
27	30A Central lock
28	20A Lights
29	10A Side lights
30	30A Cooling fan motor
31	Reserve
32	10/15A Right headlight (dipped beam)
33	15A Ignition
34	10A Left headlight (high beam)
10A Left headlight (dipped beam)
35	15A Electric door lock
37	30A Anti-lock braking system ABS (ABS), Vehicle Stability Control (VSA)
38	15A Electric door lock
39	15A Engine management system
40	20A Heated front seats
41	Daytime Running Lights
42	Reserve
43	7.5A Air conditioning compressor electromagnetic clutch
44	7.5A STS
45	20A Electric door lock
46	20A Roof blind motor
47	30A Cooling fan motor
48	10/15A Left headlight (dipped beam), left headlight (high beam)
49	15A Gearmotor 2 (Unlock) door lock
50	15A Gearmotor 1 (Unlock) door lock
51	10A Right headlight (high beam)
52	15A DBW
53	Reserve
54	20A Heated rear window
55	10A Heated side mirrors
56	30A Windshield wipers
57	30A Heater fan motor
58	30A Anti-lock braking system (ABS), Vehicle Stability Control (VSA)
59	20/30A Heated rear window
60	40/50A Ignition
61	30A Audio system
62	Reserve
R1	Power window relay
R2	Heater fan motor relay
R3	Ratio Sensor Relay
R4	Lighting Relay #1
R5	Ignition coil relay
R6	Engine Management Relay #1
R7	Relay (Drive By Wire) Control System
R8	Rear defroster relay
R9	Lighting Relay #2
R10	Starter relay
R11	Engine Management System Relay #2 (FUEL PUMP)

In the upper part, some relays can also be attached.

Блоки под капотом

Силовой блок

На плюсовой клемме аккумуляторной батареи крепится силовой бок выполненный в виде плавких вставок высокой мощности.

Обозначение

p, blockquote 23,0,0,0,0 —>

1. 100А – Аккумуляторная батарея
2. 60/70А – Электроусилитель рулевого управления
3. 20A – Звуковой сигнал, стоп-сигналы, аварийная сигнализация

Дополнительные элементы

p, blockquote 26,0,0,0,0 —>

1. Модулятор давления и блок управления VSA или модулятор давления и блок управления ABS
2. Электронный блок управления двигателем
3. Дополнительный блок реле №2
4. Реле электромагнитной муфты компрессора
5. Реле электродвигателя вентилятора системы охлаждения
6. Реле антиобледенителя щеток
7. Дополнительный блок реле №1
8. Реле электродвигателя вентилятора конденсатора.

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Нашли ошибку или есть что добавить – пишите в комментарии.

Источник

Замена ламп подсветки номера (номерного знака) Honda Fit (Хонда Фит) в Москве | Кволити Моторс

• короткое замыкание (КЗ) непосредственно в нагрузке (потребителе);
• КЗ в проводке, вызванное нарушением изоляции и замыканием на корпус;
• повышение напряжения бортовой сети;
• использование неверного номинала;
• плохое соединение с контактами колодки;
• физико-химический износ.

Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса. Главное не перепутать, иначе акустика будет некачественной.

Расшифровка значков на приборной панели При подключении магнитолы используются стандартные схемы

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. Тогда даже при исправном оборудовании величина протекающего тока превысит предельное значение используемой детали, и плавкая вставка в скором времени перегорит

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности

Расположение блоков реле и предохранителей

Блок реле в моторном отсеке. 1 — блок системы контроля напряжения питания, 2 — блок реле, 3 — реле вентилятора системы охлаждения, 4 — реле звукового сигнала, 5 — реле вентилятора конденсатора, 6 — реле электромагнитной муфты компрессора кондиционера, 7 — реле фар.

Блок предохранителей под панелью приборов. 1 — приемник системы дистанционного управления центральным замком, 2 — реле фонарей заднего хода, 3 — реле стартёра, 4, 5 — реле блокировки центрального замка лючка топливозаливной горловины, 6 — главное силовое реле №2 «PGM-FI», 7 — главное силовое реле №1 «PGM-FI», 8 — реле противотуманных фар, 9 — реле электродвигателя вентилятора отопителя, 10 — реле габаритов, 11 — держатель блока реле и предохранителей, 12 — реле электропривода стеклоподъёмников, 13 — блок предохранителей.

Расположение электронных блоков управления. 1 — блок аудиосистемы (модели без навигационной системы), 2 — электронный блок управления EPS, 3 — реле электродвигателя (цвета проводов; O/L, W/R, В, G), 4 — электронный блок управления SRS, 5 — электронный блок управления кондиционером (с автоматическим управлением), 6 — электронный блок управления «PGM-FI», 7 — блок аудиосистемы (модели с навигационной системой).

Как выглядят блоки предохранителей, и для чего нужен каждый из них

Модули с перемычками и релейными переключателями представляют собой печатные платы с установленными на них элементами. Конструкция монтируется в пластмассовый бокс, защищающий содержимое от механических повреждений, перепадов температуры, попадания влаги.

На крышке каждого короба имеется схема. На ней указаны номиналы и обозначения вставок.

Посмотреть распиновку предохранителей можно в таблицах:

Распиновка блока предохранителей в салоне Honda Fit 2.Распиновка блока предохранителей в салоне Honda Fit 3 поколения.

Предохранитель прикуривателя

За защиту прикуривателя отвечают плавкие вставки, размещенные в следующих гнездах на плате в салоне:

• № 27 на 20 А в автомобиле 2002 г.;
• № 13 номиналом 20 А на Хонде Фит 2008 г.;
• № 17 на 20 А на Honda Fit 3-го поколения.

Более точно узнать место установки можно по диаграмме на крышке модуля.

Предохранитель кондиционера

К кондиционеру подключены предохранители, установленные в такие ячейки:

• № 9 моторного отсека на Honda Fit 1-й генерации номиналом 10 А;
• № 10 в салоне Хонды 2-го поколения на 10 А;
• № 24 номиналом 7,5 А основного салонного блока на 3-й генерации микровэна.

За аудиотехнику отвечают предохранители:

• №№ 9 и 10 на Honda Fit 1;
• № 61 в салоне на Honda Fit 2.

Предохранитель габаритов

Перемычки габаритных огней находятся в ячейках:

• № 9 номиналом 10 А в моторном отсеке Хонды Фит 1;
• № 29 номиналом 10 А на Fit 2.

Перед заменой предохранителей необходимо свериться со схемой, т.к. в зависимости от года выпуска их расположение может меняться.

Электрические схемы автомобиля Хонда Джаз / Фит (2007-2013)

1. Графические обозначения, что применяются на схемах электрооборудования:

2. Электросхема системы запуска двигателя и зарядки АКБ Honda Jazz / Fit 2-го поколения:

3. Схема зажигания и охлаждения двигателя:

4. Электрическая схема управления двигателем автомобиля:

5. Принципиальная электрическая схема топливного насоса:

6. Омыватель с очистителем лобового и заднего стекла машины Хонда Джаз / Фит (2007-2013):

7. Электросхема привода зеркал (для автомобилей с системой складывания зеркал и без):

8. Электропривод стеклоподъемников:

9. Схема центрального замка Honda Jazz / Fit 2 и противоугонная система:

10. Обогреватель заднего стекла:

11. Электрическая схема управления АКПП автомобиля:

12. Система управления вариатором:

13. Схема VSA — система стабилизации Хонда Джаз / Фит 2:

14. Электросхема работы ABS:

15. Электроуселитель рулевого колеса (EPS):

16. Схема работы антиобледенителя щеток, а также разъем для подключения дополнительного оборудования:

17. Электросхемы освещения Honda Fit / Jazz 2 — фары головного освещения, передние и задние габариты, подсветка номерного знака, свет заднего хода, указатели поворотов и аварийная сигнализация, стоп-сигналы:

18. Схема внутреннего освещения автомобиля (салон):

19. Электросхема управления подсветкой и освещением:

20. Корректор фар:

21. Схема аудиосистемы автомобиля:

22. Схема звукового сигнала Хонда Фит / Джаз:

Электросхемы электрооборудования — дополнения к Honda Jazz

23. Система управления РКПП:

24. Электропривод стеклоподъемников и зеркал:

25. Электроусилитель рулевого колеса EPS:

26. Разъемы электрооборудования Хонда Фит / Джаз:

Источник статьи: http://fastmb.ru/auto_shem/410-shema-honda-jazz-fit-2007-2013.html

Электрические схемы автомобиля Хонда Джаз / Фит (2007-2013)

1. Графические обозначения, что применяются на схемах электрооборудования:

2. Электросхема системы запуска двигателя и зарядки АКБ Honda Jazz / Fit 2-го поколения:

3. Схема зажигания и охлаждения двигателя:

4. Электрическая схема управления двигателем автомобиля:

5. Принципиальная электрическая схема топливного насоса:

6. Омыватель с очистителем лобового и заднего стекла машины Хонда Джаз / Фит (2007-2013):

7. Электросхема привода зеркал (для автомобилей с системой складывания зеркал и без):

8. Электропривод стеклоподъемников:

9. Схема центрального замка Honda Jazz / Fit 2 и противоугонная система:

10. Обогреватель заднего стекла:

11. Электрическая схема управления АКПП автомобиля:

12. Система управления вариатором:

13. Схема VSA — система стабилизации Хонда Джаз / Фит 2:

14. Электросхема работы ABS:

15. Электроуселитель рулевого колеса (EPS):

16. Схема работы антиобледенителя щеток, а также разъем для подключения дополнительного оборудования:

17. Электросхемы освещения Honda Fit / Jazz 2 — фары головного освещения, передние и задние габариты, подсветка номерного знака, свет заднего хода, указатели поворотов и аварийная сигнализация, стоп-сигналы:

18. Схема внутреннего освещения автомобиля (салон):

19. Электросхема управления подсветкой и освещением:

20. Корректор фар:

21. Схема аудиосистемы автомобиля:

22. Схема звукового сигнала Хонда Фит / Джаз:

Электросхемы электрооборудования — дополнения к Honda Jazz

23. Система управления РКПП:

24. Электропривод стеклоподъемников и зеркал:

25. Электроусилитель рулевого колеса EPS:

26. Разъемы электрооборудования Хонда Фит / Джаз:

Источник статьи: http://fastmb.ru/auto_shem/410-shema-honda-jazz-fit-2007-2013.html

Замена лампы верхнего стоп-сигнала

Замена лампы верхнего стоп-сигнала

• Откройте багажник. Поверните патрон перегоревшей пампы на четверть оборота против часовой стрелки и выньте патрон вместе с лампой.
• Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
• Вставьте патрон с лампой в корпус и надежно зафиксируйте его, повернув по часовой стрелке.
• Проверьте исправную работу новой лампы.

Замена лампы бокового повторителя указателя поворота (в крыле, для некоторых вариантов исполнения автомобиля)

Замена лампы бокового повторителя указателя поворота

• Нажмите на переднюю часть корпуса повторителя указателя поворота и сдвиньте его назад. Корпус в сборе с рассеивателем. патроном и лампой при этом выдвинется из гнезда кузова и его можно будет снять.
• Поверните патрон перегоревшей лампы на четверть оборота против часовой стрелки и выньте из корпуса патрон вместе с лампой.
• Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
• Вставьте патрон с лампой в корпус и надежно зафиксируйте его. повернув по часовой стрелке.
• Проверьте исправную работу новой лампы.
• Вставьте корпус в гнездо кузова так. чтобы задняя часть корпуса была бы вставлена в гнездо глубже, чем его передняя часть. Нажмите на переднюю часть корпуса. Фонарь должен встать на место со щелчком.

Замена лампы передней противотуманной фары (для некоторых вариантов исполнения автомобиля)

В передних протиеотуманных фарах установлены галогенные лампы, требующие осторожного обращения. Заменяя перегоревшую лампу, держите новую лампу только за ее пластмассовый цоколь и не трогайте стеклянную колбу пальцами. Оберегайте стеклянную колбу лампы от контакта с твердыми предметами

Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте

Оберегайте стеклянную колбу лампы от контакта с твердыми предметами. Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте.

| ВНИМАНИЕ|

При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве лампы.

Боковая крышка

Снимите боковую крышку с бампера, потянув ее на себя.

Снимите боковую крышку с бампера

• Отверните гаечным ключом болт крепления корпуса фары.
• Снимите с бампера противотуманную фару в сборе, вынув язычок из паза крепления.

Снимите с бампера противотуманную фару

• Нажмите на язычок фиксатора и отсоедините штекер проводки от электроразьема пампы.
• Снимите лампу, повернув ее на четверть оборота против часовой стрелки.
• Вставьте новую лампу. Поверните лампу на четверть оборота по часовой стрелке. Проследите, чтобы лампа надежно зафиксировалась.
• Подсоедините электроразьем, продвинув его до упора.
• Включите противотуманные фары и убедитесь, что новая лампа исправна.
• Установите фару в сборе на прежнее место в бампер. Проследите, чтобы язычок был задвинут в паз кронштейна. Закрепите фару болтом, тщательно затянув его.
• Установите на бампер боковую крышку.

Когда производится замена?

Четкого регламента для проведения этих работ производители транспортных средств не предусматривают. Существует всего 3 причины, по которым автолюбители меняют лампы габаритных огней на новые по мере необходимости:

1. Световые элементы вышли из строя – перегорели либо потухли от внешнего механического воздействия.
2. Хозяин авто решил установить более современные светодиодные лампочки.
3. Фонари стали светить слишком тускло.

Первая причина понятна и пояснения не требует. Установка светодиодов – операция полезная, поскольку эти элементы хорошо светят, долго служат и потребляют гораздо меньше электроэнергии. Главное, в процессе замены соблюсти полярность контактов, иначе новая лампочка может выйти из строя либо начнут перегорать предохранители.

Предохранители в салоне Honda Fit (2006-2008)

1. Блок предохранителей

1. Блок контроля безопасности
2. Блок управления электронным усилителем руля (EPS)
3. Блок управления системой контроля давления в шинах (TPMS)
4. Блок управления дневными ходовыми огнями
5. Аудиосистема
6. Модуль управления приводом дроссельной заслонки
7. Реле отключения ближнего света
8. Реле дневных ходовых огней
9. Группа Имоэс
10. Бесключевой приемник Uni

Схема блока предохранителей панели приборов

Внутренний блок предохранителей находится за выступами, как показано на рисунке. лоток для монет водителя. Чтобы получить к нему доступ, снимите лоток, повернув диск против часовой стрелки, а затем потянув его на себя. Чтобы установить лоток для монет, совместите выступы на дне, поверните лоток вверх, чтобы зафиксировать его боковые защелки, затем поверните циферблат по часовой стрелке.

№	(А)	Назначение
1	10	Фонари заднего хода, реле заднего хода A/T
2	–	–
3	10	Модуль управления датчиками, бесключевой приемник, блок управления безопасностью, блок управления электронным усилителем рулевого управления (EPS), блок Imoes, блок управления системой контроля давления в шинах (TPMS) Блок управления
4	10	Модуль управления приборами (цепь указателей поворота/аварийной сигнализации)
5	–	–
6	30	Электродвигатель стеклоочистителя, электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла
7	10	Блок системы обнаружения пассажиров (ODS), блок дополнительной удерживающей системы (SRS)
8	7.5	Блок управления дневными ходовыми огнями
9	20	Обогрев заднего стекла
10	7.5	Левое зеркало, правое зеркало, индикатор включения обогревателя заднего стекла, реле обогревателя заднего стекла, реле электровентилятора, реле вентилятора радиатора, реле муфты компрессора кондиционера, реле вентилятора конденсатора кондиционера
11	15	ECM/PCM, блок управления иммобилайзером-приемник, топливный насос
12	10	Реле стеклоподъемников, главный выключатель стеклоподъемников, электродвигатель стеклоочистителя заднего стекла
13	10	Блок дополнительной удерживающей системы (SRS)
14	15	Главное реле PGM-FI №1, Главное реле PGM-FI №2, ECM/PCM
15	20	Мотор стеклоподъемника левого заднего окна
16	20	Мотор стеклоподъемника правого заднего окна
17	20	Стеклоподъемник переднего пассажира
18	10	Блок управления дневными ходовыми огнями
7.5	Блок управления системой контроля давления в шинах (TPMS)
19	–	–
20	–	–
21	20	Противотуманные фары
22	10	Реле задних фонарей, осветительные огни, левый передний габаритный/стояночный фонарь, правый передний боковой габаритный/стояночный фонарь, левый задний фонарь, правый задний фонарь, подсветка номерного знака, левый задний боковой габаритный фонарь/задний фонарь, правый задний боковой габаритный фонарь/задний фонарь
23	10	Датчик соотношения воздух-топливо (A/F), система улавливания паров топлива (EVAP), запорный клапан вентиляции адсорбера
24	–	–
25	7.5	Блок управления-модулятора ABS
26	7.5	Аудиоблок, модуль управления приборами, соленоид блокировки ключа
27	15	Розетка для аксессуаров
28	20	Привод замка двери водителя, привод замка двери переднего пассажира, привод замка левой задней двери, привод замка правой задней двери, привод замка задней двери
29	20	Электродвигатель стеклоподъемника водителя, главный выключатель стеклоподъемника
30	–	–
31	7.5	Реле датчика соотношения воздух-топливо (A/F)
32	15	Модуль управления приводом дроссельной заслонки
33	15	Реле катушки зажигания
Реле
R1	Стартовый разрез
R2	Стеклоподъемник
R3	Двигатель вентилятора
R4	АКПП задний ход
R5	Замок
R6	Разблокировка двери водителя
R7	Разблокировка двери пассажира / разблокировка двери багажника
R8	Задний свет
R9	Катушка зажигания
R10	PGM-FI Магистраль №2 (Топливный Насос)
R11	PGM-FI Основной №1
R12	Модуль управления приводом дроссельной заслонки
R13	Обогрев заднего стекла
R14	Датчик соотношения воздух-топливо (A/F)
Р15	Противотуманные фары

Хонда фит 2006 предохранители

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ПРИКУРИВАТЕЛЯ HONDA CIVIC / хонда цивик / сломался прикуриватель

Бортовой журнал Honda Mobilio Spike Ремонт балки и замена предохранителя прикуривателя!

Расположение предохранителей Range Rover 4,4i 2006

Как почистить форсунки на Honda Fit GD. Часть 1 — СНЯТИЕ

Блок предохранителей Хонда CRV

https://youtube.com/watch?v=g0RYM1Idu9o

Топливный фильтр Honda Fit GE6 2WD

Как заменить предохранитель прикуривателя

Замена лампы кнопки кондиционера Honda Fit GE6

Вовкины проделки или как завести Honda Fit

Honda FIT Jazz 2001-2009 установка ручек кондиционера

Также смотрите:

• Ттх Хонда хорнет 600
• Ксенон на Хонда джаз
• Club Honda cbr600rr
• Акпп Honda cr v rd7
• New Honda rc213v 2015
• Honda atf z1 ultra замена
• Опора коробки Хонда аккорд

Поршневые кольца на Honda fit Масла и жидкости для Хонда срв Хонда срв смазка для шруса Какое масло лить в автомат Хонда фит Honda fit контрактный вариатор Разборки по хонде аккорд Грипсы на скутер Хонда дио Honda stream usa

Технические характеристики Хонда Джаз / Фит 2 (2007-2013)

Общие паспортные данные:

• Длина ― 3900─3920 мм, 4105 мм (США), 4151 мм (EV)
• Ширина ― 1695 мм (1720 EV)
• Высота ― 1525─1550 мм (1580 мм EV)
• Клиренс ― 140─150 мм
• Колесная база ― 2500 мм
• Масса ― 1050─1160 кг (1470 кг EV)
• Полная масса ― 1500─1540 кг (1600 кг Hybrid)
• Объем бака ― 42 л (40 л у Гибрида)
• Объем багажника ― минимально 335 л / максимально 883 л

Паспортные характеристики Honda Jazz / Fit 1,3 л (L13), MT:

• Объем двигателя ― 1 339 см3 (рядный, 4-х цилиндровый, 16-ти клапанный)
• Мощность ― 100 л.с. (74 кВт) при 6000 об/мин
• Максимальный крутящий момент ― 127 Н•м, при 4800 об/мин
• Трансмиссия ― 5-ступенчатая механика
• Привод ― передний
• Система питания ― инжектор
• Максимальная скорость ― 182 км/час
• Разгон от 0 до 100 км/ч ― 11,4 с
• Расход топлива Honda Jazz / Fit ― 6,6 л в городе / 4,8 л на трассе / 5,5 л в смешанном цикле
• Марка топлива ― АИ-95
• Класс экологичности ― Euro 4 (выбросы CO2 ― 126 г/км)
• Размер колес ― 175 / 65 / R15
• Возможное пройденное расстояние на одном полном баке ― 764 км

Паспортные характеристики Honda Jazz / Fit 1,5 л (L15):

• Объем двигателя ― 1 496 см3 (рядный, 4-х цилиндровый, 16-ти клапанный)
• Мощность ― 120 л.с. (88 кВт) при 6600 об/мин
• Максимальный крутящий момент ― 145 Н•м, при 4800 об/мин
• Система питания ― инжектор
• Максимальная скорость ― 182 км/час

Видео про краш-тест Honda Jazz / Fit 2009 года выпуска:Реле и предохранителиНа фотографиях ниже показано расположение реле, блоков управления, разъемов и схема предохранителей в автомобиле Хонда Джаз / Фит 2:

Где находится предохранитель Хонда фит

Блок предохранителей Honda Fit/Jazz. Расположение в салоне.

Блок предохранителей Honda Fit/Jazz. Расположение под капотом.

где стоит предохранитель на прикуриватель honda fit

Не работает вентилятор охлаждения двигателя. Honda fit

где находится датчик температуры двигателя L13A хонда фит

Замена лампы кнопки кондиционера Honda Fit GE6

Топливный фильтр Honda Fit GE6 2WD

Предохранители Honda Freed

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ПРИКУРИВАТЕЛЯ HONDA CIVIC / хонда цивик / сломался прикуриватель

Honda FIT Jazz 2001-2009 установка ручек кондиционера

Также смотрите:

• Хонда акорд 2001 года
• Мотоцикл Хонда срв отзывы
• Мотобуксировщик Хонда с тележкой
• Выкройки для сидений Honda element
• Противотуманки для хонды срв
• Двигатель Хонда одиссей ra6 f23a
• Снятие обшивки двери Хонда лого
• Разборка Honda accord 2007
• Расход топлива Хонда цивик 1 8 автомат 2014
• Honda pilot тормоза
• Honda civic 1993 хэтчбек отзывы
• Honda cb125e 2013
• Хонда шедоу дуги
• Honda accord r20a
• Вставка в руль для Honda civic 4d

Технические характеристики Хонда Джаз / Фит 2 (2007-2013)

Для автомобилей, поставляемых в европейские страны Проверьте исправность всех малых предохранителей, которые расположены в подкапотной коробке предохранителей, а также исправность всех предохранителей в блоке предохранителей, который находится в салоне автомобиля. Для проверки исправности предохранителя необходимо вынуть его из гнезда с помощью специального пинцета. Пинцет находится под крышкой блока предохранителей.

Для автомобилей, не поставляемых в европейские страны Проверьте исправность всех малых предохранителей, которые расположены в подкапотной коробке предохранителей, а также исправность всех предохранителей в блоке предохранителей, который находится в салоне автомобиля. Для проверки исправности предохранителя необходимо вынуть его из гнезда. Признаком неисправного предохранителя является перегоревшая плавкая вставка внутри корпуса предохранителя.

Установите вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока. Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель на исправный, взяв его из другого гнезда блока предохранителей.

Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Возьмите предохранитель цепи аудиосистемы или прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время. Замените перегоревшие предохранители и проверьте функционирование отказавших устройств автомобиля.

реле и предохранители

Поверните ключ зажигания в положение LOCK 0. Убедитесь в том, что фары и все остальные потребители электроэнергии выключены.

Снимите крышку с блока предохранителей. Визуально проверьте исправность всех больших предохранителей, которые расположены в подкапотном блоке предохранителей. Признаком неисправности является перегоревшая плавкая вставка.

Замена этих предохранителей должна производиться специалистами дилерского центра. Визуально проверьте исправность всех больших предохранителей, которые расположены во внутреннем блоке предохранителей. Для замены этих предохранителей понадобится крестовая отвертка. Проверьте исправность маленьких предохранителей, которые расположены во внутреннем блоке предохранителей.

Для этого извлеките каждый предохранитель с помощью пинцета, который находится во внутреннем блоке предохранителей. Признаком неисправного предохранителя является перегоревшая плавкая вставка внутри корпуса предохранителя.

Замените перегоревший предохранитель новым, рассчитанным на такое же или меньшее значение тока. Если у вас нет запасных предохранителей, и вы не можете продолжать движение с неисправным электрооборудованием, то рекомендуем временно заменить перегоревший предохранитель исправным с таким же или меньшим значением номинального тока, взяв его из другого гнезда блока предохранителей.

Возьмите предохранитель цепи аудиосистемы или прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.

Оплаченные ссылки

Если вместо перегоревшего предохранителя вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля.

При первой возможности установите новый предохранитель с требуемым значением номинального тока.

Какой аккумулятор установить на Honda Fit?

Аккумулятор хонда фит производится японским производителем Furukawa Battery. Компания была основана в 1951 в послевоенной Японии и стала одной из самых больших производителей аккумуляторных батарей в мире. Успех компании в первую очередь обусловлен высочайшим качеством производства деталей. Поэтому, если вы ищете себе, какой хонда фит аккумулятор купить, выбирать стоит среди оригинальных источников питания, либо батарей смежного класса.

Какой нужен хонда фит аккумулятор:

1. В первую очередь производитель выбирал аккумулятор с высокими показателями стартового тока. Аккумулятор хонда фит 2002 имеет ток холодной прокрутки в 330А. Этого показателя вполне достаточно, чтобы запустить 1.3-1.5л. двигатель. Кроме того, использование аккумулятора подобного класса дало возможность существенно снизить цену.
2. Вторым важным показателем является емкость. Для семейного автомобиля 38Ач может оказаться недостаточным. Поэтому, при замене аккумулятор хонда фит 1.3 может быть хорошим выбором использовать батарею более высокой мощности.
3. Габариты и полярность. Аккумуляторная батарея выполняется в нестандартном формате 187х127х225мм.

Если вам нужно купить аккумулятор хонда фит, мы готовы предложить вам несколько отличных вариантов. Некоторые из них относятся к бюджетному классу, а другие к премиум-сегменту. Однако, все они предлагаются по лучшим ценам. Кроме того, мы готовы предоставить отличные скидки, если вы сдадите ваш старый аккумулятор на обмен.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Engine compartment

Power fuse box

A power side made in the form of high-power fusible links is attached to the positive terminal of the battery.

Diagram

Appointment

1. 100A – Battery
2. 60/70A – Electric power steering
3. 20A – Horn, brake lights, hazard warning

Additional elements

Layout

Allocation

1. Pressure modulator and VSA control unit or pressure modulator and ABS control unit
2. Electronic engine control unit
3. Additional relay box №2
4. Compressor magnetic clutch relay
5. Cooling Fan Motor Relay
6. Brush defroster relay
7. Additional relay box №1
8. Condenser fan motor relay.

We have also posted a video for this post on our YouTube channel. Watch and subscribe to the channel.

Found a mistake or have something to add – write in the comments.
