Схема блока предохранителей фиат дукато 250

Замена предохранителей на Фиате Дукато

На Fiat Ducato используются ножевые предохранители форматов мини и макси. Они состоят из легкоплавкой спирали в полупрозрачном пластиковом корпусе и 2 контактов.

Перед тем как заменить сгоревший предохранитель, нужно принять меры собственной безопасности:

1. Припарковать фургон на ровной обочине.
2. Заглушить двигатель.
3. Включить парковочный тормоз.
4. Заблокировать колеса противооткатными башмаками.
5. Обесточить бортовую сеть.
6. Вытащить ключ из замка зажигания.
7. Откинуть провода от клемм аккумуляторной батареи.

Далее необходимо вскрыть нужный блок, с помощью диэлектрических щипцов вынуть сгоревшую перемычку и убедиться, что она неисправна. Сделать это можно визуально, посмотрев деталь на просвет. Более точно проверить целостность поможет прозванивание мультиметром.

Затем нужно установить причину неисправности.

Чаще всего перемычки выходят из строя при таких обстоятельствах, как:

• короткое замыкание из-за попадания воды или нарушения изоляции проводов;
• повышение напряжения;
• окисление или неплотное прилегание контактов;
• неисправность оборудования, присоединенного к плавкой вставке;
• использование отремонтированного предохранителя или постороннего металлического предмета.

После устранения причины неисправности надо взять запасную перемычку подходящего номинала и установить на место. Далее можно завести двигатель и проверить отказавшее оборудование. Если оно заработало – собрать монтажные боксы.

Водитель должен регулярно осматривать резервные предохранители. Если плавкие вставки какого-либо номинала израсходованы – докупать новые в специальном магазине или автосервисе.

Блок предохранителей салона Fiat Ducato (2006-2014)

Он расположен за крышкой на приборной панели.

№	(А)	Назначение
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света. Устройство наведения фар
F31	7.5	Реле блока предохранителей в моторном отсеке, реле блока предохранителей в приборной панели (+ключ)
F32	10	Внутреннее освещение микроавтобуса (аварийное)
F33	15	Задняя розетка
F34	–	Отсутствует
F35	7.5	Фонари заднего хода, блок управления севотроник. Датчик воды в дизельном топливном фильтре, (+ключ)
F36	15	Центральный замок (+аккумулятор)
F37	7.5	Стоп-сигналы (мам). Третий стоп-сигнал. Панель приборов (клавиша +)
F38	10	Реле блока управления приборной панелью (+ аккумулятор)
F39	10	Разъем EOBD, звуковая система. Управление кондиционером. Тревога. Хронотахограф, таймер Webasto (+аккумулятор)
F40	15	Левое стекло с подогревом. Обогрев водительского зеркала
F41	15	Правое окно с обогревом. Обогрев зеркала пассажира
F42	7.5	АБС, АСР, ЕСП. Управление стоп-сигналами (дополнительное) (+клавиша)
F43	30	Стеклоочиститель (+клавиша)
F44	20	Зажигалка. Передняя розетка
F45	7.5	Управление на двери водителя, Управление на двери пассажира
F46	–	Отсутствует
F47	20	Стеклоподъемник водителя
F48	20	Электростеклоподъемник пассажира
F49	7.5	Аудиосистема. Электростеклоподъемник водителя. Панель управления. Блок управления сигнализацией. Датчик рамы (+ключ)
F50	7.5	Подушка безопасности (+ключ)
F51	7.5	Управление кондиционером. Круиз-контроль, Хронотахограф (+клавиша)
F52	7.5	Опциональное реле блока предохранителей
F53	7.5	Приборная доска. Задние противотуманные фары (+аккумулятор)

Блок предохранителей в дверной стойке Ducato (2006-2014)

Предохранители расположены на левой боковой стойке двери.

№	(А)	Назначение
F54	–	Отсутствует
F55	15	Сиденья с подогревом
F56	15	Розетка заднего пассажира
F57	10	Дополнительный обогреватель под сиденьем
F58	10	Боковые огни
F59	7.5	Самовыравнивающиеся подвески (+аккумулятор)
F60	–	Отсутствует
F61	–	Отсутствует
F62	–	Отсутствует
F63	10	Управление дополнительным отопителем пассажира
F64	–	Отсутствует
F65	30	Вентилятор дополнительного отопителя пассажира

Точки подключения и карты установок сигнализации на Fiat Ducato

1. Точки подключения автосигнализации на Fiat Ducato 2009

Замок зажигания:+12 — красныйзажигание — оранжевыйстартер — красный/чёрный

Повороты — розовый/белый и голубой/чёрный в синем разъёме панели приборов

Концевик водительской двери (-) — чёрный/фиолетовый в порогеКонцевик задней правой двери (-) — розовый, правая передняя стойка

Центральный замок (-) — белый/зелёный (закрыть) и синий/красный (открыть), серый разъём у блока предохранителей

Ручник (-) — чёрный/розовый, чёрный разъём панели приборов

2. Точки подключения автосигнализации на Fiat Ducato 2013

Блок предохранителей, спереди левый нижний черный разъём, серая часть: водительская дверь — 12 пин повороты на зеркалах и задние — 5 и 19 пины

Блок предохранителей, спереди левый нижний черный разъём, черная часть: другие двери — 33, 34, 35 пины

Блок предохранителей, сзади синий разъём, черная вставка: центральный замок (-) — 20 пин открыть; через 450 Ом закрыть

Зеленый 60 пиновый разъем: 50 белый/фиолетовый – водительская дверь 51 белый/черный – пассажирская дверь 33 черный/фиолетовый – сдвижная дверь 35 белый/синий – задние двери 27 серый/белый – замки салона, открыть – масса, закрыть – масса через 1 кОм 18 синий/черный – правый поворот задний и в зеркале 19 синий/белый – левый поворот задний и в зеркале

Черный 60 пиновый разъем: 31 синий/белый – передний левый поворот 46 синий/черный – передний правый поворот 8 черный/красный – концевик капота (?), самого концевика нет, возле замка капота висит разъем

Серый 60 пиновый разъем: 1 серый/коричневый – все замки, открывание – масса, закрывание – масса через 1кОм 55 фиолетовый/оранжевый — импульсное управление аварийкой

Серый 20 пиновый разъем: 2 синих/красных – зажигание

Сила на ЭСП идет из 32 пинового черного. Также дотяжку можно реализовать:

1. 1 сек плюс на 2, 9 пины серого 20 пинового
2. После минимальной задержки, 10 сек плюс через 1160 Ом (1 кОм тоже работает) (или 340Ом для открытия) на 54, 55 пины зеленого 60 пинового
3. ЭСПы активны еще около 5 минут. Если имитировать открытие двери, то надо перезакрывать центральный замок.

Поправка: от 31 и 46 пинов в черном, и 18, 19 в зеленом светятся все повороты; достаточно одной пары.

4. Фото точек подключения сигнализации на Fiat Ducato 2014

Жгут замка зажигания:+ — красный/чёрныйзажигание — оранжевый/чёрныйстартер — коричневый/красныйантенна иммобилайзера — витая пара белый/коричневый и белый/серый

Подключение к центральному замку в голубом разъёме с обратной стороны блока предохранителей. Pin 20: отпирание — минус, запирание — минус через 350-1000 Ом.

Нижний разъём блока предохранителей, серая часть:концевик водительской двери — розовый/белый, pin 11ручник — оранжевый/белый, pin 20повороты на зеркалах и задние — розовый/зелёный (левый), pin 5 и розовый/фиолетовый (правый), pin 19

Нижний разъём блока предохранителей, чёрная часть, подключение к концевикам дверей:правая пассажирская — розовый/чёрный, pin 34боковая сдвижная — чёрный/фиолетовый, pin 35задняя — белый/синий, pin 33

Место проведения проводов из салона в подкапотное пространство показано на фото ниже.

Подключение провода контроля заведённого двигателя — импульсы. Средний провод (белый/жёлтый) в разъёме датчика распредвала.

Fiat Ducato 2011 нет CAN связи

Fiat Ducato 2011 и StarLine S96 нет CAN А связи.

Точки подключения OBD конектор Пин 4 и 16 https://can.starline.ru/28/9/6658

Ответы 11

Извините если мой русский плохой.

S96 НЕТ связи по CAN с Ducato 2011г

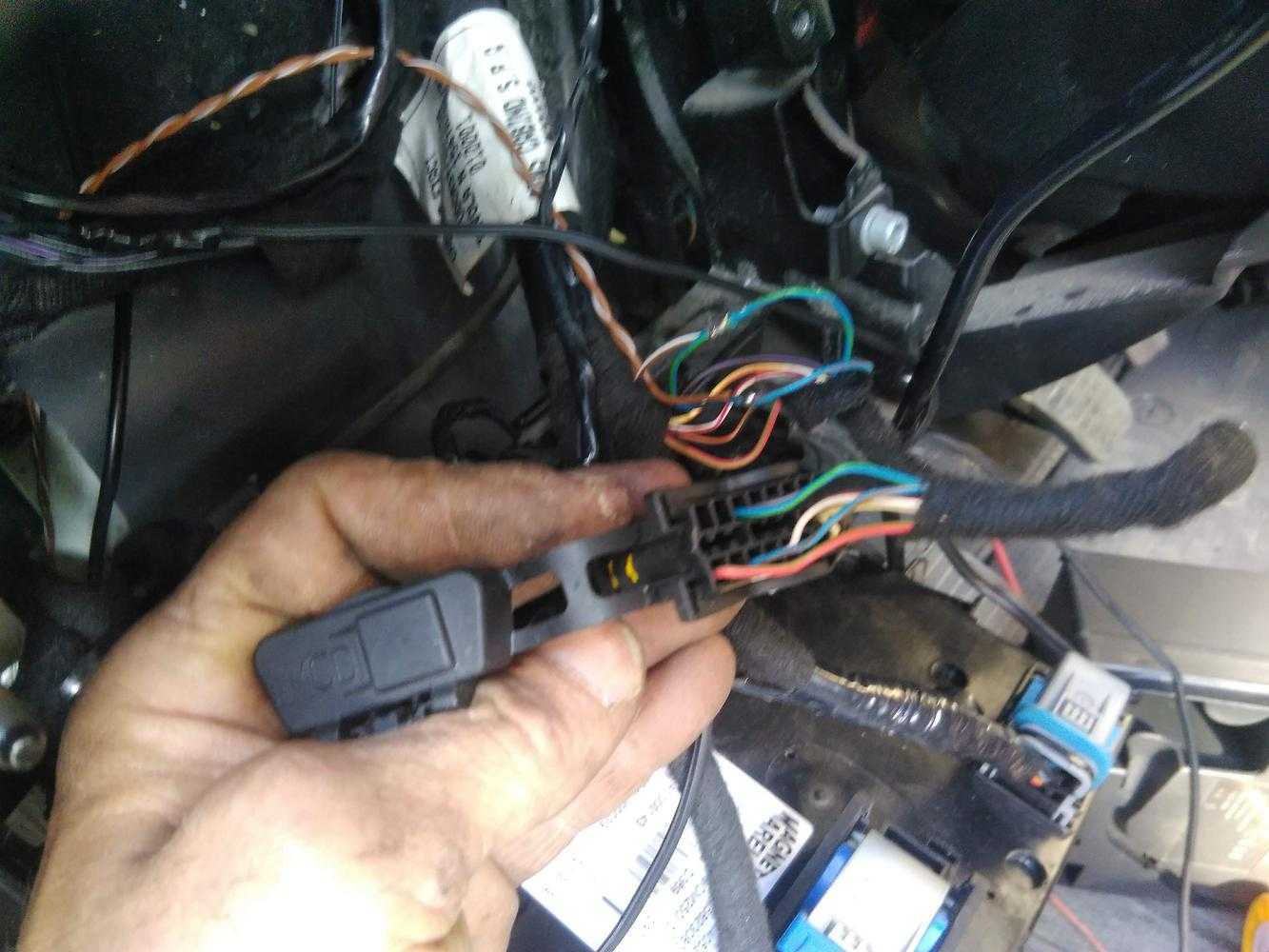

, я подключил директно к OBD кабели

https://can.starline.ru/28/11/6663 здес , но OBD Delfi a мое Ducato с Magnet Mareli и поетому к ОБД

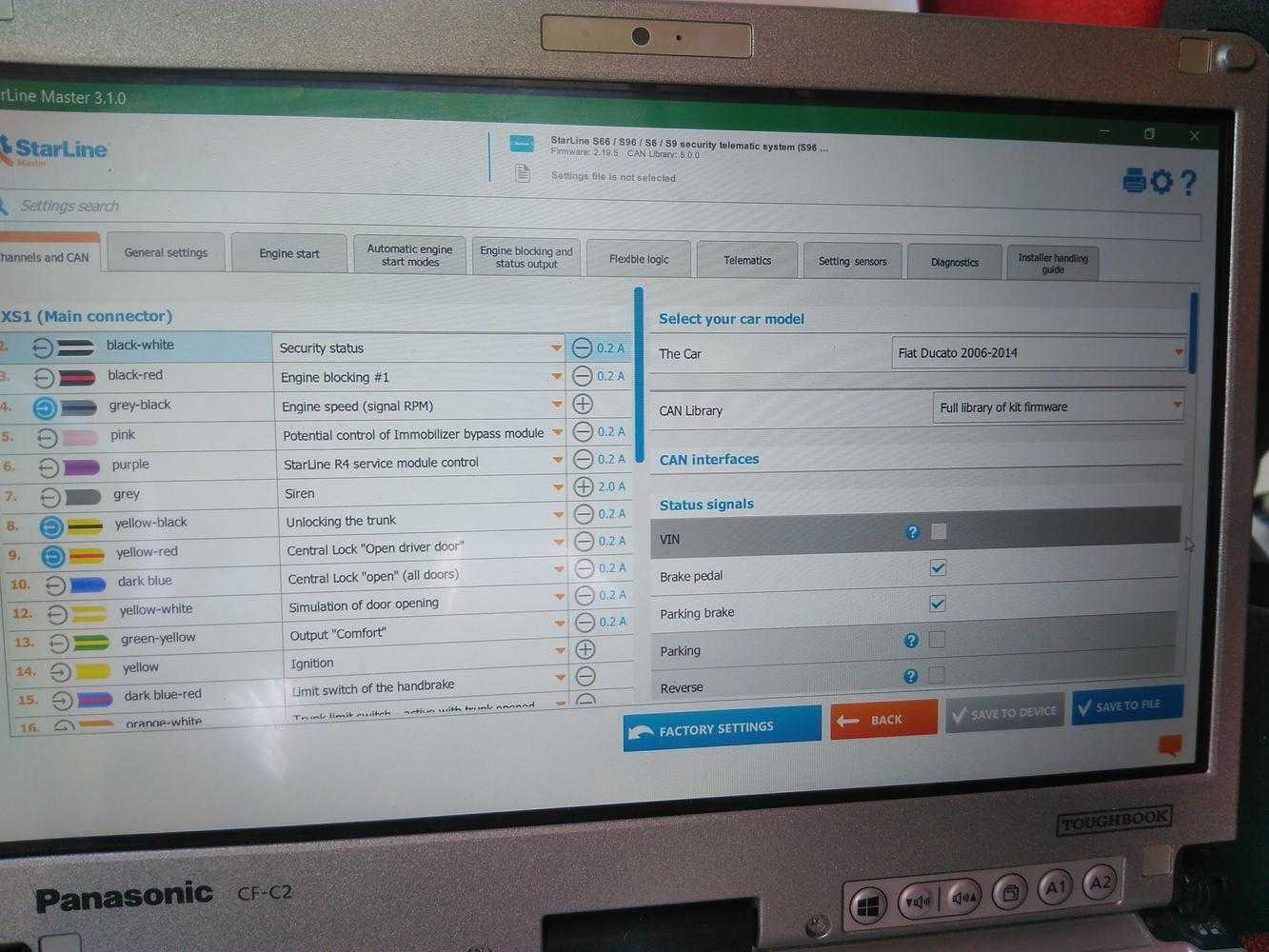

На скриншоте система видит Зажигание. Вы подключали зажигание отдельно проводом или эти данные из CAN?

Попробовать другое ПО с другими подключениями на ОБД. Посмотреть, на каком авто есть такой же блок BCM

Зажигание подключена отдельного провода- желтый кабель ( вход зажиганя)

Попробовал как peugeot,citroen и Фиат 2006-2014 без успеха

Попробовал как fiat 2015-2020 и Получилось . пин ОБД 1/9

Спасибо для быстрой support

Альт. управление светом: Серый 60-контактный разъем блока BCM– фиолетово/оранжевый 55 pin

Альт. управление централъного замка: Серый 60-контактный разъем блока BCM – серъй/коричневъй 1pin: к маса открътъ дверъ и 1KOm к маса закриътъ дверъ

Источник

Рейсовый автобус

Рекомендуем габаритные и тяжелые товары и агрегаты (мост, двигатель, КПП) получать с помощью рейсового пассажирского автобуса.

Преимущества:

• Самый дешевый способ доставки
• Один из самых быстрых способов
• Иногда единственный способ
• ваш населенный пункт может быть конечной точкой маршрута и автобус будет находится на автостанции весь день.

Эти пункты перекрывают все остальные недостатки. Потому что, к примеру, Сумма доставки двигателя в Крым в 2 раза дешевле (приблизительно 2000-2500 рублей), чем любой из транспортных компаний. И по доставке иногда транспортными компаниями груз доставляют 2 недели, а автобусом за 2-3 дня.

• Starline e91 замена дисплея

• Не получается считать прошивку эбу kia optima

• Признаки неправильного зажигания ваз 2107 инжектор

• Маркировка эбу пассат б3

• Pandora d 024 совместимость

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ/ индекс	Цена (Руб.)
СТАРТЕР
AINDE CGB-53106	От 4700
53395, 439694, 48212136, 48212290, 48213322	–/–
AUTOTECHNIK A 18 960	–/–
A 21 640	–/–
AUTOTEAM SBO162	–/–
SBO162A SBO277 SBO277A SDL117	–/–
DA SILVA 020206, 020243, 020600, 020206	От 5500
DELCO REMY DRS3967N, DRS3967X, DRS8960	–/–
DRI 318068092, 300050092, 318079092	–/–
BAUER PARTS S510096	–/–
BORG & BECK BST2109	–/–
BORG & BECK BST2129	–/–
BOSCH 0 001 109 300	От 5800
0001223013, 0986018960, 0986021041, 0986021640
CASCO CST10162AS	–/–
CST10162GS, CST10277AS, CST10277GS, CST60117GS	–/–
CEVAM 3103, CEVAM 3671	–/–
КОМПЛЕКТУЮЩИЕ
Угольная щетка ERA 233085, 225481	От 250
Привод 225705	От 750
Ведущая шестерня HOFFER 6647005, 6647051	От 600
MEAT & DORIA 47005, 47051	–/–
PATRON P1011650	–/–
Тяговое реле ERA 227150, 227165	От 550
HOFFER 6646035, 6646144	–/–
MEAT & DORIA 46035	–/–
46144	–/–

*цены уточняйте на момент покупки у официального дилера.

Замена и установка стартера на Фиат Дукато

Подготовительный этап: набор инструментов, головок, трещотки, ветошь, смазки, ремкомплекта для ПУ.

С экономической точки зрения, выгоднее починить штатное пусковое устройство. Покупка нового стоит 5 – 7 тыс. рублей, а ремонт 2 – 3 тыс. руб. Окончательное слово за владельцем технического средства.

• Чтобы снять ПУ, машину устанавливаем на смотровой канал, блокируем задний ряд колес башмаками. Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
• Отвинчиваем силовые клеммы с пускового устройства (см. видео);
• Снимаем пусковое устройство со шлицов, извлекаем с моторного отсека.

Далее проводим дефектовку, пересобираем ПУ, устанавливаем на штатное место. По ходу монтажа осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми.

Предохранители и блоки реле для Fiat Ducato (2006-2014) со схемами и описанием

Схема блока предохранителей (схема расположения предохранителей), расположение и назначение предохранителей Fiat Ducato (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).

Проверка и замена предохранителей

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Проводник должен быть целым. Если это не так, замените предохранитель другим с такой же силой тока (того же цвета).

Предупреждение!

• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте предохранители одного цвета.
• Никогда не заменяйте предохранитель на другую силу тока: ОПАСНОСТЬ ПОЖАРА!
• Не пытайтесь отремонтировать перегоревший MAXI-FUSE. Обратитесь в дилерский центр Fiat.
• Перед заменой предохранителя убедитесь, что ключ зажигания вынут, а все другие электрические устройства выключены / отключены.
• Если предохранитель снова перегорит, обратитесь в сервисный центр Fiat для проверки автомобиля.

Некоторые дополнительные советы по замене предохранителей

Выбирайте правильный тип предохранителя

Перед заменой предохранителя, убедитесь, что вы заменяете его на правильный тип. Разные типы предохранителей имеют разную мощность и лучше всего приобретать замену на оригинальном магазине.

Отключайте электричество

Перед заменой предохранителя необходимо отключить электричество или вынуть ключ из замка зажигания для безопасности. Это поможет вам избежать поражения электрическим током.

Проверьте состояние проводов

При замене предохранителя, проверьте состояние проводов, которые к нему присоединены. Если провода повреждены или изношены, их нужно заменить вместе с предохранителем.

Следите за цветом и маркировкой

Обратите внимание на цвет и маркировку предохранителя при замене. Он должен быть такого же цвета и маркировки, как и оригинал, чтобы убедиться, что он подходит для вашего автомобиля

Не забывайте проверять систему электропитания

Если предохранитель сгорел, то причина может быть не только в нем. При замене предохранителя, проведите дополнительную проверку системы электропитания, чтобы выявить возможные неисправности.

Лучшие зимние шипованные шины на Фиат Дукато

Для пассажирского транспорта главное – безопасность. Поэтому в северных районах, особенно за городом, лучше использовать шипованные шины.

В наш обзор включены 3 подобных моделей.

Matador MPS 500 Sibir Ice VAN

Описание шины. Приспособленная к эксплуатации в российских условиях модель с симметричным, ненаправленным рисунком протектора.

Блоки массивные, благодаря чему увеличивается размер пятна контакта, причем нагрузка равномерно по нему распределяется.

Такой рисунок поднимает величину сцепления на асфальте, а также способствует предсказуемому маневрированию. Протектор изнашивается равномерно, а автомобиль может взять больше груза без вреда для покрышек.

Основная часть шипов расположена в плечевых частях протектора. На беговой части их мало и располагаются они по краям.

Решение направлено на лучшее маневрирование, во время которого улучшается сцепление. Покрышки уверенно тормозят на льду. Дренажная система сделана так, что способно выводить вбок от колеса большие массы влаги и шуги.

Плечевые шашки скошены под острым углом, что позволило улучшить стойкость к слэшпленнингу и поднять проходимость при езде по сугробам.

1. Износостойкие.
2. Хорошо идут по снегу.
3. Устойчивые на льду.
4. Легко маневрируют.
5. Шипы не вылетают.
6. Не шумные.
7. Хорошая балансировка.

Viatti Vettore Inverno V-524

Описание шины. Надежные покрышки с асимметричным рисунком. Выдерживают высокие нагрузки, что выгодно для коммерческого транспорта.

Боковина имеет переменную жесткость, сама адаптируясь под условия движения, что позволяет двигаться на больших скоростях, при этом шина остается комфортной при пересечении препятствий и на плохих дорогах.

Продольных каналов 4, они эффективно удаляют воду и снежную кашу из пятна контакта. Центральные блоки протектора имеют заостренные грани, что улучшает проходимость.

Поперечные канавки открыты сбоку, они смещены по отношению друг к другу и центральному ребру. Это дает плавный ход.

Сцепление со льдом и влажной дорогой обеспечивают шипы, размещенные в 14 рядов, и плотная нарезка ламелей.

1. Не шумные.
2. Маневренные.
3. Устойчивые на льду.
4. По снегу и грязи тянут отлично.
5. Износоустойчивые.
6. Шипы держат прочно.
7. Адаптивная боковина.
8. Устойчивые.

Continental VanContact Ice

Описание шины. Симметричные направленные шины, специально разработанные для микроавтобусов и небольших грузовиков.

Обеспечивают эффективное торможение на снегу и при гололеде, долго служат и способствуют экономии топлива. По сравнению с предыдущей моделью Vanco Ice Contact обеспечана ходимость на 130% дольше.

Компаунд содержит силику, техуглерод и рапсовое масло. Силика снижает сопротивление качению и улучшает сцепление с мокрой поверхностью, масло придает стабильность эластичности при низких температурах, углерод увеличивает пробег.

Шипы сделаны из нового сплава, более прочного и препятствующего их потере за счет воздействия льда. Износ шипов стабилен и обеспечивает постоянное зацепление равномерно с износом протектора.

Наклон блоков обеспечивает высокую проходимость по снегу, волнообразные ламели повышают сцепление и торможение на асфальте и льду.

На протекторе есть специальные выемки-контейнеры для крошки льда, которые отводят ее от шипов, что повышает сцепление на ледяной поверхности. Боковины мягкие, очень комфортные в движении.

1. Мягкие.
2. Износостойкие.
3. Высокое сцепление со льдом.
4. Устойчивые на любой поверхности.
5. Хорошая проходимость по снегу.

Возникновение неисправности

Перед тем как снимать и менять предохранитель, стоит подробнее познакомиться с самим устройством. Прикуриватель, как известно, это небольшое, но довольно мощное устройство, которое находится на центральной панели ближе к рычагу коробки переключения передач. Оно служит для поджигания как непосредственно сигарет, так и иных предметов. Его разъем более функциональный, поскольку он служит для подключения различных электронных приспособлений, например, зарядки для телефона или видеорегистратора. Сам по себе прикуриватель ломается крайне редко, однако его предохранители выгорают достаточно часто. Причем выражается это в прекращении работы не только рассматриваемой детали, но и часов с магнитолы, поскольку скачок напряжения касается всей электроники на центральной панели.

Выгорание предохранительного устройства прикуривателя всегда происходит неожиданно, поэтому каждому водителю нужно иметь ряд инструментов, которые позволят быстро устранить возникшую неисправность. В первую очередь необходимо иметь комплект сменных деталей под замену

Важно, чтобы предохранители соответствовали модели автомобиля. Например, для Короллы 2006 года выпуска деталь, предназначенная для машин 2011 года, не подойдет, поскольку поколения разные. А вот на моделях 2007 и 2008 годов такие элементы работают отлично, поскольку они выпущены в рамках рестайлинга 120 модели

А вот на моделях 2007 и 2008 годов такие элементы работают отлично, поскольку они выпущены в рамках рестайлинга 120 модели.

Можно попробовать использовать для этого пассатижи, однако ими можно повредить как заменяемое устройство, так и расположенные рядом. Дополнительно стоит держать в бардачке кисточку средней жесткости, которая может пригодиться для чистки разъема предохранителя. Больше для ремонта ничего не нужно. Разве что понадобится небольшая мягкая тряпочка из ткани или фибры, которой можно будет протереть пыль.

Как проверить, что предохранитель вышел из строя

Если ваша машина перестала работать, возможно виной тому является предохранитель, вышедший из строя. Как же проверить, что именно он неисправен?

Сначала необходимо обнаружить коробку с предохранителями. Обычно она располагается под рулем водителя или рядом с аккумуляторной батареей. Возможно, в инструкции к автомобилю указано более точное местоположение.

Далее необходимо проверить все предохранители, находящиеся в коробке. Для этого необходимо извлекать их по одному и осмотреть. Если предохранитель неисправен, он будет иметь темный или черный цвет и находиться в разрушенном состоянии.

Не рекомендуется проверять предохранители голыми руками, так как это может привести к поражению электрическим током. В лучшем случае проверку нужно производить при помощи защитных перчаток, в худшем — обратиться к специалисту.

Реле стартера фиат дукато где находится

Как снять дизельный фильтр на Фиат Дукато Fiat Ducato (2002-2006 / ) Как снять дизельный фильтр на Фиат Дукато? Поднимаем передний капот двигателя, большой отверткой откручиваем шпильки, стягивающие пластину (можно и т Снятие предохранителей Фиат Дукато Fiat Ducato (2006-2014 / X250 ) Посмотрим разборку предохранителей на фиат дукато, где их можно найти. Открываем водительскую дверь и находим в приборной панели крышку, где хранятся Заменить дизельный фильтр на Фиат Дукато Fiat Ducato (2014-2023 / X290 ) Хотим разобрать дизельный фильтр, установленный на Фиат Дукато? Давайте посмотрим, как разобрать его изнутри специального отсека. Прежде всего, подни Где находится реле стартера на Volkswagen Jetta MK6? Volkswagen Jetta (2010-2018 / MK 6, A6 ) В этом видео мы узнаем, как найти очень важный компонент на Volkswagen Jetta. В данном случае речь идет о газовой версии 2.0, но мы считаем, что это Как работает реле стартера скутера (Различные бренды) различный В этом видеоуроке объясняется, как работает реле стартера скутера. Для начала нам нужно знать, что этот тип реле можно найти в системе запуска скутер Какая схема блока реле мерседес а-класса? Mercedes A-Класс (2012-2018 / W176 ) Релейная панель автомобиля расположена под полом со стороны пассажира (под приборной панелью) рядом с блоком предохранителей в самом салоне, схема и Где находятся реле в Volkswagen New Beetle? Volkswagen New Beetle (2011-2018 / MK 3 ) В этом видео мы можем увидеть, где находятся реле в Volkswagen New Beetle, полезно в случае, если нам нужно проверить состояние реле неисправного уст Где находятся реле в автомобиле Mercedes Classe E? Mercedes E-Класс (1995-2002 / W210 ) В этом видео мы можем увидеть, где расположены реле в Mercedes Classe E W210, что полезно в случае необходимости проверить реле неисправного устройст

Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

Схема (1 вариант)

 Описание

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека – Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии “стоп-старт” (+ АКБ)
34	7,5	Освещение салона микроавтобуса – Фонари аварийной сигнализации
36	10	Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя АКБ – Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке – Автомагнитола – Переключатели на рулевом колесе – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф – Процессор усилителя рулевого управления – Кондиционер воздуха – Фонари заднего хода – Датчик воды в фильтре дизтоплива – Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	–	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

Реальное фото блока

Схема (2 вариант)

Расшифровка

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая – Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса – Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	–	Не используется
35	7,5	Фонари заднего хода – Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок – Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола – Диагностический разъем – Сирена охранной сигнализации – Органы управления системой программируемого подогрева – Панель управления кондиционером воздуха – Хронотахограф – Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS – Датчик ЕSР – Выключатель фонарей стоп-сигнала – Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель – Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) – Стеклоподъемник со стороны пассажира
46	–	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности – Автомагнитола – Двигатель стеклоподъемника со стороны водителя – -Охранная сигнализация – Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф – Регулятор скорости – Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов – Задние противотуманные фонари
