Бензонасос на Форд Фокус 2
Бензонасос это один из основных компонентов системы автомобиля, служащий для обеспечения стабильной подачи топлива к мотору. Принцип действия бензонасоса достаточно прост – при повороте ключа зажигания происходит подача напряжения на бензонасос, установленный внутри него двигатель, начинает работать и буквально через несколько секунд создаёт необходимое давление внутри топливной магистрали.
Возможные причины поломки бензонасоса
Ниже приведены основные причины, из-за которых бензонасос выходит из строя:
- низкокачественное горючие
- поломка электродвигателя;
- механические повреждения;
- нарушение герметичности элементов насоса.
Схема расположения блоков управления Форд Фокус
Разобравшись с тем, где находятся оба блока с предохранителями, а также ознакомившись с их маркировкой и предназначением, не помешает изучить еще один немаловажный вопрос. Речь идет о схематическом размещении блоков управления отдельными элементами цепи.
Под капотом
Знание схематического расположения основных предохранителей на блоке поможет быстро определиться, если не с дальнейшим ходом действий, то с поверхностной диагностикой в случае возникновения определенных проблем. Кроме того, водителю может понадобиться отключить отдельный модуль для проведения ремонтных работ. Все они приведены в данной таблице:
Не помешает ознакомиться и с четырнадцатью реле, обозначения которых приводятся в следующей таблице:
В салоне
Если же говорить о салонных модулях, то приводить их следует только в совокупности с реле, наглядно убедившись в том, что многие из них взаимодействуют сразу с несколькими предохранителями, срабатывая при различных негативных воздействиях, о чем говорит данная таблица:
Для наглядности имеет смысл привести и сам внутрисалонный блок, размещающий на себе все перечисленные выше предохранители и реле.
Тут же можно увидеть и маркировку элементов, которая поможет изучить все элементы.
Типы предохранителей и их обозначения
На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100. В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14. Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.
При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении. Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования. Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

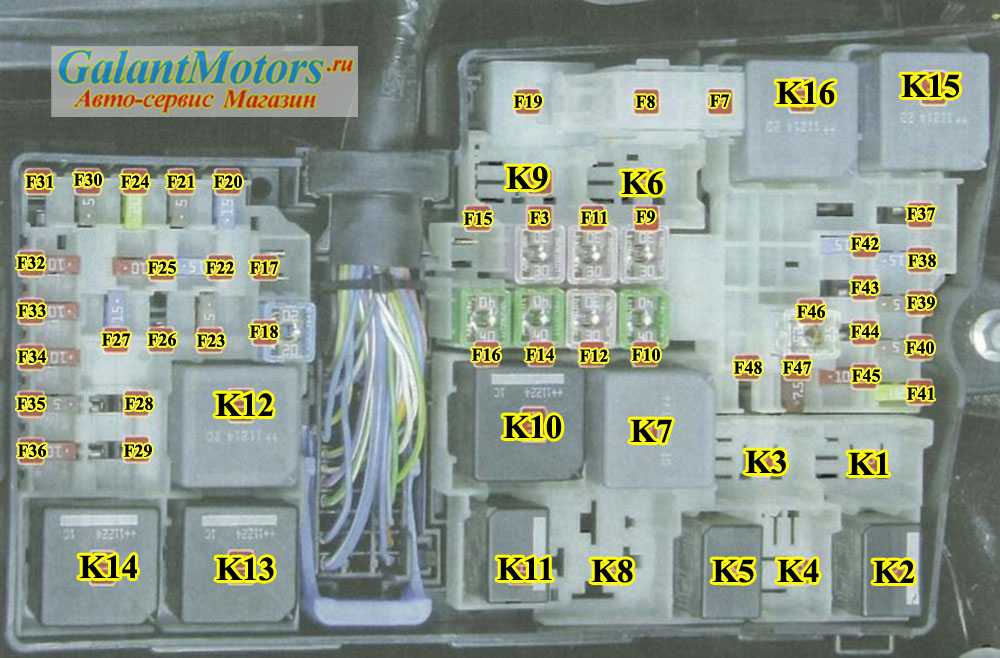

Блок под капотом
Он находится с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото — пример
Пример актуальной схемы на обратной стороне защитной крышки.
Описание предохранителей
p, blockquote 17,0,0,0,0 —>
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат — контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
p, blockquote 18,1,0,0,0 —>
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |
Возможные причины ремонта электрики авто
Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.
И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:
- Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
- Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
- Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
- Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
- Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.
То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.
Схема расположения реле и предохранителей Форд Фокус 2 рестайлинг (Ford Focus 2)
Добавить комментарий Отменить ответ. Содержание 1 Предохранители и реле Ford Focus 2, электрические схемы 2 Где находится блок с предохранителями в Фокусе?
Кроме того, всю необходимую информацию по этим элементам можно найти в инструкции по эксплуатации транспортного средства, или же на соответствующем сетевом ресурсе актуально, если документ был утерянпросто введя уникальный VIN-код своего автомобиля.
Предохранители Ford Focus 2
Эти же обозначения могут пригодиться автолюбителю в том случае, если на повестке дня встанет вопрос о замене того или иного модуля
При этом важно помнить, что по цвету предохранителя определяется сила тока, рассчитанная на определенные элементы системы. Проще говоря, несоответствие этих параметров делает саму установку и дальнейшее использование предохранителей нецелесообразным
Предохранитель на магнитолу форд фокус 2 случаются такие моменты, когда в автомобиле перестает работать то, или иное электрооборудование, и, конечно, в первую очередь необходимо проверить целостность плавких предохранителей, защищающих эти электрические цепи.
Собственно, не будем писать длинных предисловий к статье, и сразу перейдем к сути. Ниже мы приведем изображения блоков реле и предохранителей автомобиля Форд Фокус 2 с пронумерованными элементами, и таблицы соответствия этих номеров их функциональному назначению.
предохранитель на магнитолу форд фокус 2 Данная модель автомобиля содержит два таких блока, первый находится в подкапотном пространстве моторного отсека рядом с аккумуляторной батареей и воздушным фильтром под пластиковой крышкой, второй блок находится в салоне под бардачком передней панели напротив пассажирского сидения. И так, по порядку. В данном автомобиле блок предохранителей разделён на две основные части, доступ к которым осуществляется из подкапотного пространства и из салона.
В моторном отсеке предохранители расположены в его правой части непосредственно над колёсной аркой, что является достаточно предохранитель на магнитолу форд фокус 2 решением, поскольку максимальное удаление от двигателя и радиатора системы охлаждения избавляет блок от дополнительного температурного воздействия. Схемы электрооборудования Ford Zodiac Mark 1. Электрическая схема Ford Anglia и Prefect Схема предохранителей и реле Ford Fiesta Mk4 Электрическая схема Ford Consul Typical Lucas Wiring circuits.
Цветные схемы электрооборудования Ford Focus II бензин 1,4, 1,6.
Цветные схемы электрооборудования Ford Focus II с двигателями 1. Электрические схемы Ford Focus первого поколения.
Причины поломки прикуривателя Форд Фокус 2
Прибор выходит из строя в разных случаях. Следствием поломки прикуривателя на Форд Фокус становится возраст авто или неправильная эксплуатация устройства, при которой срабатывает предохранитель. К распространенным болезням стоит отнести.
- Сгоревший предохранитель. В электрической цепи Форд Фокус 1-3 должна быть определенная сила тока. Из-за одновременного подключения нескольких приборов через разветвитель прикуривателя или мощного компрессора, показатель выходит за рамки. После этого перегорает самое слабое место цепи – предохранитель. Надо добраться до монтажного блока и поменять прикуриватель. Дорестайлинговый ФФ2 получил предохранитель на 20 ампер под номером 39. После рестайлинга изменилось наименование детали. Предохранитель имеет номер 109.
- Обрыв проводки. При солидном возрасте автомобиля Форд Фокус или вследствие неграмотных манипуляций с электрикой, провода прикуривателя могут коротнуть и выгореть или по самой цепи возникнет разрыв. Срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
- Поломка нагревающего элемента на Форд Фокус. Конструкция прибора проста. Внутри металлического патрона находится нихромовая спираль, которая способна разогреваться. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии рукоятки происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле, и прибор отщелкивается до первоначального положения. От частого использования спираль прикуривателя и предохранитель перегорают. Эта проблема решается заменой запчасти новой деталью.
- Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Форд Фокус 2 перестал работать, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры рекомендовано снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи.
- Поломка подсветки на Форд Фокус. Вокруг самого разъема светится лампа, помогающая отыскать гнездо прикуривателя в темноте. Она перегорает с возрастом. Чтобы отремонтировать поломку, необходимо снять подсветку и заменить лампу новой.
Как поменять предохранители ford focus
- RSS подписка
- Поделиться Vkontakte
- Поделиться на Facebook
- Твитнуть
Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
Замена предохранителей Ford Focus 3 продемонстрирована в этом фотоотчете. Предохранители Форд Фокус 3 находятся в двух блоках Предохранители заменены. Поменять предохранитель на ФФ3 весьма просто.
Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.
Форд Фокус 1 Фокус 2 Фокус 3. Может совпадение, а может нет. Михаил 22 Янв в Устанавливать новые элементы нужно с такими же характеристиками.
Замена предохранителей Форд Фокус 3. Фото, инструкция как поменять предохранители на ФФ3
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП. Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле.
В статье рассматриваются предохранители Форд Фокус 2: ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля.
Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ автор видео — Eduard Kantsurov. Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно.
На торце указывается номинал предохранителя — возможный максимальный ток. Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле.
Перегоревшие элементы заменяются новыми.
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы. Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения.
Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей. Заменить ПП сможет любой автолюбитель.
Чаще всего в автомобиле перегорает предохранитель прикуривателя.
Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2 В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП.
Содержание 1 Место расположения, назначение и электросхема 2 Инструкция по снятию и замене БП своими руками 2. Схема ПП Форд Фокус 2 рестайлинг. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне. Да Нет Просмотреть результаты. У Вас остались вопросы? Поддержите проект – поделитесь ссылкой, спасибо!
Как определить неисправность в работе кондиционера автомобиля Форд Фокус? Как произвести заправку системы кондиционирования своими руками? Какие предохранители за что отвечают в автомобиле ВАЗ ? Где расположен монтажный блок и как произвести его замену? Узнайте из этого материала. Как в Форд Фокус произвести диагностику и замену датчиков?
Предохранитель бензонасоса форд фокус 2
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.
Предохранитель, защищающий силовые цепи стартера и генератора
Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.
Монтажный блок в моторном отсека
Монтажный блок в моторном отсеке: F1-F36 — предохранители; R1-R14 — реле
Монтажный блок в салоне
Монтажный блок в салоне автомобиля: F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Работу проводим при выходе из строя предохранителей и реле. При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…
…нажав пластмассовую защелку…
…снимаем крышку монтажного блока. На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым. Предохранитель большого размера вынимаем из блока рукой.
Реле вынимаем из блока рукой…
…и заменяем его новым. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе). Устанавливаем на место крышку монтажного блока. Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…
…поворачиваем против часовой стрелки два фиксатора…
…и, сдвинув монтажный блок на себя, опускаем его.
Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Реле из блока извлекаем рукой. Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.
Расположение предохранителей на Форд Фокус 2
Если на автомобиле Ford Focus 2 перестал работать один из электропреборов, не спешите бить тревогу и в срочном порядке записываться на обслуживание к автоэлектрику. В электрической цепи любого автомобиля присутствуют предохранители, которые перегорают при скачках напряжения, тем самым защищая цепь от перегрузок и возгорания. Если перестал работать один из электроприборов в автомобиле, для начала стоит проверьте исправен ли отвечающий за него предохранители. Чаще всего именно они являются первопричиной выхода из строя электроники в автомобиле.
Как и в большинстве автомобилей, в электроцепи Ford Focus 2 присутствуют 2 блока предохранителей. Ниже мы описали какой блок за что отвечает и где он располагается.
Схема расположения предохранителей в основном блоке предохранителей:
- 36 — РСМ
- 35 — предохранитель клапанов, РСМ
- 34 — предохранитель катушки зажигания, форсунок
- 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
- 32 — предохранитель датчиков кислорода
- 31 — предохранитель зарядки аккумулятора
- 30 — предохранитель коробки передач, РСМ
- 29 — предохранитель системы климат-контроля
- 28 — управление свечой
- 27 — компрессор кондиционера
- 26 — коробка передач
- 25 — предохранитель зажигания
- 24 — предохранитель вспомогательного отопителя
- 23 — предохранитель омывателя
- 22 — предохранитель усилителя руля
- 21 — предохранитель вспомогательного отопителя
- 20 — звуковая сигнализация
- 19 — предохранитель ABS
- 18 — инвертирующий усилитель мощности
- 17 — крыша
- 16 — предохранитель левого обогревателя ветрового стекла
- 15 — предохранитель вентилятора охлаждения двигателя
- 14 — предохранитель правого обогревателя ветрового стекла
- 13 — предохранитель стартера
- 12 — реле зажигания
- 11 — предохранитель стартера и приборов
- 10 — вентилятор климат-контроля
- 9 — предохранитель силового агрегата
- 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
- 7 — насос системы динамической стабилизации, антиблокировочная система
- 6 — предохранитель свечей подогрева
- 5 — предохранитель вспомогательного отопителя
- 4 — блок предохранителей
- 3 — блок предохранителей
- 2 — предохранитель усилителя руля
- 1 — предохранитель вентилятора охлаждения
Не нашли предохранитель, который отвечает за нужный вам прибор? В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.
Схема расположения предохранителей в салоне Форд Фокус:
- 143 — предохранитель левого ближнего света
- 142 — предохранитель правого ближнего света
- 141 — электропривод зеркала заднего вида, габариты заднего хода
- 140 — предохранитель левого дальнего света
- 139 — предохранитель правого дальнего света
- 138 — трансмиссия, акселератор, силовой агрегат
- 136 — предохранители жиклеров и насоса омывателя
- 135 — ночная подстветка
- 134 — электрика водительской двери, центральный замок
- 133 — электрика пассажирской двери, центральная система блокировки
- 132 — стоп-сигнал
- 131 — предохранитель заднего стеклоочистителя
- 130 — не задействован
- 129 — предохранитель очистителя ветрового стекла
- 128 — не задействован
- 127 — предохранитель стеклоподъемников
- 126 — система управления без ключа
- 125 — предохранитель правых габаритов
- 124 — предохранитель левых габаритов
- 123 — предохранитель обогрева зеркал
- 122 — подушка безопасности
- 121 — обогрев передних сидений
- 120 — электрика задней правой двери
- 119 — гнездо питания в багажнике
- 118 — электрика задней левой двери
- 117 — подсветка номера
- 116 — предохранитель фар и противотуманных фар
- 115 — внешнее освещение от генератора
- 114 — иммобилайзер, питание от генератора
- 113 — подфарники
- 112 — предохранитель аудио-системы
- 111 — топливный насос
- 110 — переключение освещения от генератора (в дневное время)
- 109 — дополнительное гнездо питания сзади, прикуриватель
- 108 — система навигации, аудио-система
- 107 — система бортовой диагностики, питание приборов от аккумулятора
- 106 — система управления без ключа
- 105 — предохранитель обогревателя заднего стекла
- 104 — внутреннее освещение
- 103 — внешнее освещение от аккумулятора
- 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
- 101 — привод крыши, привод водительского кресла, привод люка
- 100 — питание электронных модулей от замка зажигания
Замена деталей
Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.
Замена реле регулятора генератора
После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.
Замена втягивающего реле
Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.
- Установить машину на ровную поверхность и поднять ручник до упора.
- Снять клеммы с аккумуляторной батареи.
- Влезть под машину и открутить 9 винтов защиты двигателя.
- Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.
Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.
- После этого можно полностью снять устройство с машины.
- Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.
Установка новой детали выполняется в обратной последовательности.
Где находится блок с предохранителями в Фокусе?
Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:
- Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
- Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.
На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.
Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.
Где находится монтажный блок Форд Фокус 2 Рестайлинг
К счастью, сегодня все электрические цепи у большинства моделей автономизированы, имея индивидуальные предохранители.
Вот и у популярного Ford Focus второго поколения имеется блок предохранителей отменного качества. При этом все настолько просто, что со временем понимать устройство такого блока сможет даже тот автолюбитель, который обладает самыми поверхностными знаниями электротехники. И прежде всего, стоит начать с малого, выяснив где, собственно, находится этот самый предохранительный блок.
На самом деле здесь все просто, ведь эта неотъемлемая составляющая автомобиля состоит из двух частей:
- салонного модуля, расположенного под перчаточным ящиком;
- дублирующего блока, представленного в виде пластикового короба с изображением схемы на крышке.
Примечательно, что на этом же коробе можно найти схематическое расположение всех предохранителей с расшифровкой функционального предназначения каждого из них.
В рассматриваемой модели используются стандартные предохранители ножевого типа, которые часто именуются плоскими или штекерными. Для их демонтажа в случае поломки или перегорания используются специальные щипцы, которые нередко располагаются рядом с устройством, прилагаясь к автомобилю в комплекте.
А вот менять вышедшие из строя блоки следует только на фирменные, поскольку китайские бюджетные аналоги не могут похвастаться долговечностью. И если не хочется лазить в проводку каждые полгода, то лучше все-таки раскошелиться на более качественный и износостойкий продукт.
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители Форд Фокус 2 2004, 2005, 2006, 2007, 2008 года выпуска.
Расположение блоков предохранителей Форд Фокус 2:
Автомобили с левым расположением рулевого колеса.
A — Расположение блока предохранителей под капотом.
B — Расположение блока предохранителей в салоне.
Автомобили с правым расположением рулевого колеса.
A — Расположение блока предохранителей под капотом.
B — Расположение блока предохранителей в салоне.
Расположение предохранителей в салоне Форд Фокус 2
Где находятся предохранители Форд Фокус 2
Салонный блок предохранителей Форд Фокус 2 расположен за перчаточным ящиком (бардачком) на панели управления. Для получения доступа к блоку плавких предохранителей: • Отверните два болта крепления облицовки панели управления под перчаточным ящиком и снимите облицовку. • Ослабьте фиксаторы блока плавких предохранителей. • Опустите блок плавких предохранителей и потяните его на себя. • Подвесьте блок плавких предохранителей на переднюю часть удерживающего кронштейна. Установка выполняется в обратной последовательности.
Расположение предохранителей под капотом Форд Фокус 2
Где находятся предохранители Форд Фокус 2
Расположен в левой части моторного отсека. Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.
Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование. Установить новый предохранитель с таким же сопротивлением, как у прежнего. Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника. Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом. Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.
Предохранители в салоне Форд Фокус 2
Схема предохранителей Форд Фокус 2
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари |
| 117 | 7,5 | Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2) |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 25 | Модуль подключения электрической цепи прицепа, дополнительная розетка в багажном отделении |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев (подогрев) передних сидений (предохранитель подогрева сидений форд фокус 2) |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев (подогрев) наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 126 | 20 | Система управления замками без помощи ключа |
| 127 | 25 | Электростеклоподъемники, блок охлаждения |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла (предохранитель дворников форд фокус 2) |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы (предохранитель стоп сигнала форд фокус 2) |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2) |
| 137 | 10 | Звуковой сигнализатор системы аварийного питания, складывающиеся зеркала с электроприводом |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2) |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Предохранители под капотом Форд Фокус 2
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению
и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Комплект предохранителей. Лучше использовать такие.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному
:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А
; - такой же 20-амперный предохранитель
в рестайлинговых машинах установлен под номером 109
в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
