Saab 9-3 (1998 – 2002) – fuse box diagram

Year of production: 1998, 1999, 2000, 2001, 2002

Fuse panel in the instrument panel

Saab 9-3 – fuse box diagram – instrument panel

No.	A	Function
A	–	–
B	10	Stop lights, trailer
C	30	Cabin fan, ACC
1	30	Electrically heated rear window and rear-view mirrors
2	20	Direction indicators
3	30	Cabin fan, A/C
4	15	Trunk light; switch illumination; electrically powered radio antenna
5	30	Electrically operated front seat, right
6	30	Cigarette lighter
6B	7.5	Automatic transmission
7	30	Rear window operators, rear-view mirrors, sunroof
8	15	Rear wiper
9	7.5	ACC panel
10	–	–
11	7.5	DICE / TWICE
12	20	Stop lights; front fog lights
13	15	Diagnostics; radio
14	30	Front window motors
15	20	Daytime running lights
16	30	Electrically operated front seat, left
16B	30	Control module, engine management system
17	15	DICE/TWICE; instruments; memory for electrically operated driver’s seat
18	10	Airbag
19	10	ABS; A/C; rear fog light
20	20	Electric heating, front seats
21	10	Manual A/C; soft top (Convertible)
22	15	Cruise Control; direction indicators
23	20	Soft top (Convertible); telephone
24	7.5	Radio
25	30	Central locking
26	30	Control module, engine management system; ignition cassette
27	15	High beam flash; ACC
28	10	Engine management system
29	10	Right parking light; number-plate lighting
30	10	Left parking light
31	20	Reversing light; windshield wipers; headlight beam-length adjustment
32	15	Fuel pump
33	15	Electric heating of rear seat
34	10	SID; control module; automatic transmission
35	15	DICE/TWICE; main instrument panel; interior lighting
36	10	Relay, starter
37	–	–
38	25	Oxygen sensor (lambda probe)
39	–	–

Relay holder (Under the instrument panel next to the steering wheel)

Saab 9-3 – fuse box diagram – relay holder -instrument panel

No.	Function
A	Electric heating of rear seat
B	Reversing light, cars with automatic transmission
C1	–
C2	Lock motor, trunk lid
D1	Rear wiper
D2	Rear-window washing
E	Ignition switch
F	–
G	Windshield wipers (intermittent)
H	Rear-window heating
I	Fuel pump
J	–
K	Start relay
L	Main relay (injection system)

Fuses and relays in the engine bay (left side)

Saab 9-3 – fuse box diagram – engine compartment

No.	A	Function
1	10	Horn
2	15	Front fog lights
3	40	Radiator fan, low speed
4	10	Vacuum pump
5	15	A/C-compressor
6	10	Left low beam
7	10	Right low beam
8	10	Left high beam
9	10	Right high beam
10	7.5	Headlight wipers
11	–	–
12	–	Extra lights
13	7.5	APC
14	10	Extra heater; water pump (Europe)
15	15	Extra heater (Europe)
MAXI 1	30	Radiator fan, high speed
MAXI 2	50	ABS
Relays
A	Low beam
B	High beam
C1	Extra heater (Europe)
C2	Vacuum pump (Turbo aut.)
D	Radiator fan, low speed
E	Lamp check (filament monitor, front)
F1	–
F2	–
G1	Horn
G2	Front fog lights
H	–
I	Radiator fan, high speed
J	A/C-compressor

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Где Находится Коммутатор Audi 100 С3

Кто не знает, но для устранения повреждений от короткого замыкания и перегрузки всех проводов и потребителей электроэнергии электрические цепи в автомобилях защищены предохранителями.

Audi использует предохранители с «ножевыми» контактами.

Предохранители расположены в главном блоке предохранителей, расположенном с левой стороны панели приборов, где находится водитель.

Предупреждение! Перед заменой предохранителя выключите нагрузку и выключите зажигание.

Откройте крышку, вставьте отвертку с плоской головкой в ​​паз и нажмите на крышку.

Список включенных предохранителей находится на внутренней стороне крышки предохранителя.

Дополнительные предохранители расположены на блоке реле, а также на дополнительном держателе реле под блоком.

Детали всех доступных плавких предохранителей в Audi A6 C5 описаны по предоставленной ссылке.

В дизельном двигателе TDI предохранитель устройства подогрева расположен в так называемой «монтажной коробке в приточной камере» слева от моторного отсека под лобовым стеклом.

Если предохранитель перегорел, проводник, соединяющий контакты, сломается.

Извлечение предохранителя

Чтобы извлечь предохранитель, используйте пинцет, чтобы извлечь предохранитель из разъема.

Установите новый предохранитель на номинальный уровень тока.

На обратной стороне у каждого есть предварительная надпись о значении защищаемого тока. Кроме того, цвет предохранителя также соответствует значению защищаемого тока.

• Бежевый / Тан 5 А
• Коричневый 7,5
• Красный 10 А
• Синий 15 А
• Желтый 20 А
• Белый 25 А
• Зеленый 30 А

Видео: Где Находится Коммутатор Audi 100 С3

Установите крышку блока предохранителей.

Если предохранитель перегорел снова, проверьте электрическую цепь, которую он защищает.

Никогда не заменяйте неисправность перемычкой, так как электрическая цепь автомобиля может быть серьезно повреждена.

Как расположены предохранители в блоке?

Стоит также отметить, что многие элементы автомобиля, такие как электрические стеклоподъемники и люки, дополнительно защищены выключателем, который автоматически отключается в случае перегрузки (например, когда стекла замерзают) и перезапускается через несколько секунд.

Ниже приведены все цепи, которые защищают предохранители от основного блока.

Информация предоставлена ​​для Audi A6 C5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Аварийное реагирование Audi A6 / A6 Avant с 1997 по 2004 год Замена предохранителя

3. Замена предохранителей

Предохранители расположены в блоке предохранителей с левой стороны панели приборов. Расположение предохранителей и предохранителей, защищенных предохранителями, указано на наклейке на внутренней стороне крышки предохранителя. Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись с указанием значения защищаемого тока. Никогда не заменяйте предохранитель более одного раза без определения причины предохранителя. Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и электронике. Блок реле находится в кабине, с левой стороны под приборной панелью. Электронный блок расположен с левой стороны возле перегородки моторного отсека. В дизельных моделях предварительный подогреватель дизельного двигателя расположен на кронштейне реле в блоке электроники. Чтобы заменить предохранители, откройте крышку, вставив отвертку в паз на нижней стороне, обозначенной стрелкой, и нажмите на крышку.

Если предохранитель перегорел, провод, соединяющий контакты предохранителя, оборван.

Чтобы извлечь предохранитель, используйте пинцет, чтобы извлечь предохранитель из разъема (см. Рис. «Использование щипцов для извлечения предохранителя»). Удалите предохранитель из пинцета. Провод внутри предохранителя хорошо виден и будет разорван, если предохранитель перегорел. Установите новый предохранитель на номинальный уровень тока. На обратной стороне каждого предохранителя имеется надпись с указанием значения защищаемого тока. Кроме того, цвет предохранителя также соответствует значению защищаемого тока.

Где находится предохранитель габаритных огней на сааб 9 3?

.Мы будем сейчас найдите предохранитель для габаритных огней в вашем саабе 9 3. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые управляют правильным процессом ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего saab 9 3 .

Замена внутреннего предохранителя габаритных огней вашего saab 9 3

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего saab 9 3. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря инструкции по эксплуатации вашего saab 9 3.

Ознакомьтесь с инструкцией на крышке блока предохранителей, чтобы найдите предохранитель стояночного света вашего saab 9 3 , следует отметить под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части этого руководства и проверьте питание ваших габаритных огней. В качестве последнего средства вы можете отвезти свою машину к механику, чтобы он мог более внимательно проверить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена релейного предохранителя предохранителя стояночного света вашего saab 9 3

Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Saab 9 3, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле с другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы ищете других предохранители, такие как предохранитель стартера на saab 9 3, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если, возможно, у вас есть дополнительные вопросы о saab 9 3, не стесняйтесь обращаться к нашим Saab 9 3 категория.

Предохранители и реле Audi 100 (C3), 1982 — 1991

Большинство цепей питания электрооборудования немецкого седана и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля, моторном отсеке и багажнике.

Рассмотрены схемы Ауди 100 (С3) 3-го поколения (в 44 кузове) 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989 и 1990, 1991 года выпуска.

В подкапотном пространстве

Блок расположен около стеклоочистилей.

Фото — пример исполнения.

Схема элементов в подкапотном блоке
№	Описание	Ток, А
1	Противотуманные фары	15
2	Указатели поворота (в режиме аварийной сигнализации)	15
3	Звуковой сигнал. Прикуриватель. Лампа освещения карты. Плафон освещения салона. Лампа подсветки зеркала пассажира. Лампа освещения нижней части салона	25
4	Лампа стоп-сигнала. Лампа освещения багажного отделения	15
5	Резервный	—
6	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)	5
7	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)	5
8	Правая фара (дальний свет). Контрольная лампа включения дальнего света фар	10
9	Левая фара (дальний свет)	10
10	Правая фара (ближний свет)	10
11	Левая фара (ближний свет)	10
12	Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля	15
13	Топливный электронасос	15
14	Лампы освещения приборов. Лампы освещения номерного знака. Лампа освещения вещевого ящика. Подкапотная лампа	15
15	Электродвигатель очистителя ветрового стекла. Указатели поворота (в режиме указания поворота)	15
16	Элемент обогрева заднего стекла	30
17	Электродвигатель вентилятора отопителя. Электродвигатель вентилятора кондиционера	30
18	Электродвигатель привода люка на крыше	25
19	Система централизованной блокировки замков дверей. Электродвигатель привода наружных зеркал заднего вида	10
20	Элементы обогрева передних сидений	30
21	Предохранитель заднего прикуривателя Ауди 100	25
22	Подогреватель дизельных двигателей	80
А	Резервный	10
В*	Запоминающее устройство электропривода регулировки положения передних сидений	15
Е*	Электродвигатели стеклоподъемников	30
F	Прицепное устройство	30
I	Запасные предохранители	—
* Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени.
I	Реле включения противотуманных фар
II	Реле включения вентилятора системы охлаждения
III	Реле принудительного холостого хода на автомобиле:
– с 5-цилиндровыми двигателями с впрыском топлива
– с 5-цилиндровыми карбюраторными двигателями с механической КП
– с 5-цилиндровыми карбюраторными двигателями с автоматической КП
– с 4-цилиндровыми карбюраторными двигателями с указателем включенной передачи и эконометром
Реле указателя включенной передачи и эконометра на автомобиле:
– дизельном
• с турбокомпрессорным дизелем
• с 4-цилиндровым дизелем или турбокомпрессорным дизелем
IV	Реле включения очистителя фар
V	Реле разгрузки контакта «Х» переключателя наружного освещения
VI	Реле управления и включения вакуумного клапана кондиционера
VII	Реле включения звукового сигнала
VIII	Реле автоматической трансмиссии (на автомобилях с механической КП между клеммами «36» и «38» установлена перемычка)
IX	Реле-прерыватель очистителя ветрового стекла
X	Реле включения топливного электронасоса:
– реле включения топливного электронасоса на автомобилях с 5-цилиндровыми двигателями с ограничителем частоты вращения
– реле включения топливного насоса на автомобилях с 4- или 5-цилиндровыми двигателями без ограничителя частоты вращения
Реле включения подогрева впускного трубопровода**
Реле включения подогревателя***
XI	Реле включения электромагнитной муфты кондиционера****
* На варианте для США
** На автомобилях с двигателем с впрыском топлива
*** На автомобилях с карбюраторными двигателями
**** На дизельных автомобилях

В салоне

Расположение салонных блоков: 1 – коммутатор зажигания (возможное положение); 2 – дополнительный блок реле; 3 – блок управления системой круиз-контроля; 4 – реле указателей поворота; 5 – блок диагностирования; 6 – блок управления кондиционером; 7 – высотный датчик; 8 – блок управления системой впрыска топлива KE-Jetronic; 9 – блок управления передних сидений с электрорегулировкой; 10 – блок управления антиблокировочной системой тормозов; 11 – аккумулятор (для автомобилей с кондиционером); 12 – реле топливного насоса двигателя; 13 – блок управления лампами в задних фонарях

Основной блок

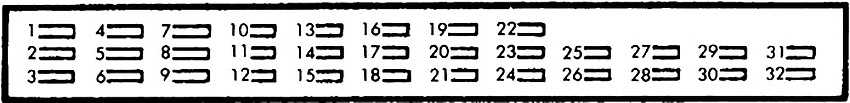

Схема расположения на блоке основном монтажном (модели 90-93 г.в.) под капотом.

Расшифровка в основном монтажном (модели 90-93 г.в.) блоке.

Порядковый номер	Обслуживаемые цепи	Номинал
1	Противотуманники задние	15
2	Аварийка	15
3	Останов, сигнал	25
4	Разъем сигаретный, салонный свет, круиз, автомагнитола	15
5
6	Габарит правый	5
7	Габарит левый	5
8	Дальняя лампа фары правой, индикация	10
9	Дальний левая	10
10	Ближний правая	10
11	Ближний левая	10
12	Круиз, задний, отопитель салона	15
13	Насос топливный	15
14	Подсветки знака номерного, подкапотного пространства, инструментальной панели, панели климат-контроля	5
15	Дворники, повороты, кондиционер	25
16	Обогрев стекла заднего, зеркал	30
17	Вентилятор печки	30
18	Стеклоочиститель задний	15
19	Противоугонка, центральный замок, обогреватель замка	10
20	Сидений обогрев	30
21	Диагностический блок	10
22
23	Номерной знак	5
24
25	Регулировка сидений	30
26	Приборная панель, зеркала, круиз	5
27	Управления зажигания блок	10
28	Впрыском управления блок	15
29	Лямбда-зонд	10
30	Зап.
31	Зап.

Реле: 2 – привод скорости 1, 3 – привод 1, 7 – , 8 – АКПП и охранная система, 10 – топливный насос.

Замена предохранителей

Если предохранитель неисправный, его следует заменить на новый с таким же номиналом (цветом корпуса). Его можно приобрести на ближайшей АЗС. В крайнем случае, можно допустить временное увеличение номинала до 50%. Можно взять предохранитель, неиспользуемого в настоящее время. Например, днем – противотуманной фары.

Если после установки предохранителя, включения зажигания, движения, предохранитель вновь выходит из строя, лучше не пытаться устанавливать на его место другой. Установка «жучка» вместо предохранителя недопустима. Это может привести к возгоранию электропроводки. Основные причины перегорания предохранителей:

• короткое замыкание в цепи;
• износ электроприводов (вентиляторов, стеклоочистителей и др.);
• неисправность блоков управления;
• заклинивание систем привода (замков, люка, дворников).

После замены случая перегорания любого предохранителя следует проверить цепи, которые он обслуживает.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-audi-100.html

Схемы электрооборудования Сааб 95

Питание электрических компонентов автомобиля обеспечиваетсяпо нескольким цепям, в зависимости от различных факторов:

• Питание от батареи. Напряжение батареи подаётся напрямую на стартёр, генератор, оба реле освещения, некоторые предохранители в двигательном отсеке и предохранитель A в главном монтажном блоке.
• Цепь +30 запитана при находящемся в положении «LOCK» замке зажигания и извлёчённом из него ключе.
• Цепь +15 запитана при повороте ключа зажигания в положение «ON» или «START».
• Цепь +54 запитана при находящемся в положении «ON» ключе зажигания, однако при повороте кляча в положение «START» цепь обесточивается с целью обеспечения максимального питания для систем запуска и управления двигателем.
• Цепь X запитывается при повороте ключа зажигания из положения «LOCK» в положение «OFF» и обесточивается при повороте ключа в положение «LOCK».
• Цепь Y запитывается при повороте ключа зажигания из положения «LOCK» в положение «OFF» и обесточивается при извлечении ключа из замка.

На прилагаемых схемах электрооборудования по умолчаниюприняты следующие положения:

• Выключатели и реле показаны в выключенном или не запитанном положении;

Обозначения, использующиеся на схемах электрооборудования

Точки заземления обозначаются номером и стоящей передним буквой G, например, G14. В некоторых случаях точки заземленияделятся на так называемое заземление по сигналу и заземление по питанию, иобозначаются дополнительной буквой – соответственно S или P.

Соединения обозначаются номером и стоящей перед нимбуквой H, например, H16-1. Здесь 16 – количество контактов, а 1 –порядковый номер соединения в группе. Соединения, находящиеся внутри жгутаэлектропроводки обозначаются номером и стоящей перед ним буквой J, например, J43.

Обозначение проводов на схемах состоит из трёх частей иимеет вид типа P15-5 YE/GY 2.5.

Первая часть (P15-5) состоит из:

1. Буквы, означающей группу систем к которой принадлежит провод:

• C — Обеспечение комфорта
• D — Диагностика
• E — Двигатель
• G — Трансмиссия
• I — Приборы
• L — Освещение
• P — Обеспечение питанием
• Q — Противоугонная сигнализация
• S — Безопасность
• T — Связь
• V — Обеспечение обзора
• W — Предупреждающие системы
• X — Прочее (например, шины)

1. Индивидуального номера, кроме:

• 15 — Цепь +15
• 30 — Цепь +30
• 31 — Масса
• 54 — Цепь +54

Провода с одинаковой буквой и цифрой, например, E110,E110-1, E110-2 и т.д. обычно выполняют одинаковые функции.

Вторая часть (YE/GY) представляет собой цветовой код

• BK — Чёрный
• BN — Коричневый
• BU — Синей
• GN — Зелёный
• GY — Серый
• OG — Оранжевый
• PK — Розовый
• RD — Красный
• VT — Фиолетовый
• WH — Белый
• YE — Жёлтый

Число, стоящее в третьей части означает поперечное сечениепроводника в мм 2 .

Датчики и индикаторы

Для обозначения датчиков и индикаторов используются упрощённыепиктограммы. На пиктограмме датчика состороны разъёма нанесён символ,обозначающий тип выходного сигнала, а с другой стороны – символ, означающийизмеряемую величину.

• Датчик с постоянным выходным напряжением
• Датчик с импульсным выходным сигналом (ШИМ или ЧМ)
• Датчик температуры
• Датчик скорости автомобиля/оборотов коленчатого вала с зубчатым ротором
• Датчик уровня
• Датчик солнца
• Датчик нагрузки
• Датчик угла
• Датчик ускорения
• Датчик давления
• Датчик Холла
• Д/В уровня
• Д/В давления

Выключатели, реле и прочие компоненты

Обведённые непрерывной линией компоненты показаны полностью,а прерывистой линией обведена только часть компонента. Подпись компонентасостоит из порядкового номера и одной или нескольких букв, поясняющих егоместоположение (заглавные буквы) и тип (строчные буквы).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Рекомендации по техническому обслуживанию предохранителей

Даже безотказной технике рано или поздно потребуется ремонт. Тем не менее, есть способ продлить жизнь предохранителям на Ауди. Для этого следует соблюдать несложные правила:

• Не экономить на запчастях и покупать при возможности оригиналы;
• После поездки в мокрую погоду проверить монтажный блок и при необходимости просушить;
• Устанавливать модули только в рекомендованных пределах силы тока;
• Своевременно проходить диагностику.

Читать также Системы полного привода от Audi и список моделей машин с Quattro

В среднем работа аккумуляторов и реле Ауди 80 (Б3) составляет примерно пятьдесят тысяч километров. Сами по себе они выходят из строя редко — как правило виной этому неграмотные действия автовладельцев.

Блок предохранителей салона Saab 9000 (1984-1998)

Блок предохранителей находится внутри перчаточного ящика. В автомобилях, оснащенных подушкой безопасности со стороны пассажира, главный блок предохранителей расположен в нижней части панели приборов.

№	(А)	Назначение
1	10	1984–1992: Автоматический климат-контроль (ACC)
5	1993–1998: Автоматический климат-контроль (ACC), кондиционер
2	10	Система круиз-контроля, зеркала заднего вида
3	10	Напоминание о непристегнутом ремне, лампы для чтения, лампа блокировки пряжки ремня безопасности, подсветка приборной панели, подсветка зеркал заднего вида, переключатель блокировки парковки (A/T)
4	10	1984–1988: кондиционер
5	1992-1998: подушка безопасности
5	10	APC System, Coolan Pump (V6 — 1996-1997)
6	30	Вентилятор отопления и вентиляции
7	10	Shift-Up Light (1984–1996), дворники фар (1991–1994), звуковой сигнал (1993–1996), дворники фар (1997–1998), сиденья с электрической регулировкой (1997–1998)
8	15	1984-1991: Стеклоочистители
20	1992–1998: Стеклоочистители ветрового и заднего стекла (1997–1998)
9	25	1984–1996: задние электростеклоподъемники, люк в крыше, фонари заднего хода, прикуриватель, круиз-контроль.
30	1997-1998: Фонари заднего хода, задние электростеклоподъемники, люк на крыше, прикуриватель.
10	15	1984–1988: Подогрев сидений
20	1989-1991, 1997-1998: Подогрев сидений
25	1992-1996: подогрев сидений, задний кондиционер
11	30	1984–1988, 1994–1998: Передние электрические стеклоподъемники, реле ближнего света (фары дальнего света), переключатель люка в крыше
25	1989–1993: Передние электрические стеклоподъемники
12	15	Индикаторы указателей поворота
13	10	Приборы, впрыск топлива, основная приборная панель
14	20	Топливный насос
15	10	1984-1987: Противотуманки
5	1993–1996: Электронная дроссельная заслонка
16	10	1984–1987: Центральный замок, внутреннее освещение
15	1988–1998: Центральный замок, внутреннее освещение, освещение багажника, освещение салона (1997–1998), реле фонарей заднего хода (1997–1998)
17	10	Автоматический климат-контроль (ACC), часы (1984–1988), электронный дисплей (1987–1998), замок багажника (1997–1998)
18	30	Обогрев заднего стекла, Обогрев зеркал заднего вида
19	15	Радио, Антенна с электроприводом (1984–1987), Стеклоподъемники (1988–1998), Будильник (1989–1998), Часы (1989–1998), SCC (1997–1998)
20	30	1984–1996: Вентилятор кондиционера, компрессор кондиционера
20	1997–1998: Вариант (телефон)
21	25	Звуковой сигнал (кроме 1988 г.), электронный дроссель (1989–1996 гг.)
22	15	Предупреждающий световой сигнал опасности
23	25	1984–1986: Вентилятор охлаждения
30	1987–1988: Вентилятор охлаждения
5	1991–1998: Электроника двигателя, тестовая розетка
24	15	Стоп-сигналы
25	15	1984-1987: Правая фара ближнего света
30	1989–1998: Электрическая регулировка сиденья (водитель)
26	15	1984-1987: Левая фара ближнего света
30	1989–1998: Электрическая регулировка сиденья (пассажирское)
27	15	1984-1987: Правая фара дальнего света
10	1989–1992, 1997–1998: Контрольный свет (1989–1992), Радио
15	1993–1996: Контрольный свет, радио
28	15	1984–1987: Левая фара дальнего света
10	1989-1996: кислородный датчик с подогревом
25	1997-1998: кислородный датчик с подогревом
29	10	1984–1992: Правые габаритные огни, освещение моторного отсека (1989–1992)
15	1993–1998: Правая парковка, освещение моторного отсека, реостат (1997–1998), освещение приборов (1997–1998)
30	10	Левые габаритные огни, освещение бардачка
31	10	1984–1996: поворотные огни, дневные ходовые огни (1993–1996)
15	1997–1998: Дневные ходовые огни
32	15	1994-1998: Задний противотуманный фонарь

Релейный блок салона

Он находится под приборной панелью.

№	Реле
А	Предупреждение о непристегнутом ремне безопасности
B1	Лампа Монитор
Реле давления кондиционера
Shift Lock
B2	Лампа Монитор
Стеклоочиститель заднего стекла
С	Гудок
D	Обогрев заднего стекла и зеркала
Топливный насос
E	Компрессор кондиционера
Вентилятор конденсатора кондиционера или временная задержка
F	Вентилятор конденсатора кондиционера
Резервный свет
G	Выключатель зажигания
Предупреждение о ключе зажигания
H	Система впрыска топлива
I	Топливный насос
J	Электронное управление дроссельной заслонкой
K	Осветительные приборы
Противотуманные фары
Стартер
L	Прерывистый стеклоочиститель
M	Задержка освещения салона
N	Сигнал поворота/опасность
О	Индикатор повышения передачи
Дневной ходовой свет
