Scania 5 / 6 серии pgr предохранители и реле

Где находятся блоки предохранителей на Scania 113

Седельные тягачи Scania 113 начали выпускаться в 1987 г. В процессе производства их несколько раз модернизировали. В зависимости от рынка сбыта предлагались грузовики капотной компоновки либо с откидной кабиной, расположенной поверх двигателя. Электрическая проводка и расположение распределительных коробок не зависели от компоновки автомобиля.

В салоне со стороны пассажира

Основной модуль разгрузочных реле и предохранителей на авто Скания 113 находится в верхней части панели приборов напротив кресла пассажира.

Дополнительные щитки были смонтированы сбоку от главной коробки, что позволило минимизировать длину соединительных кабелей.

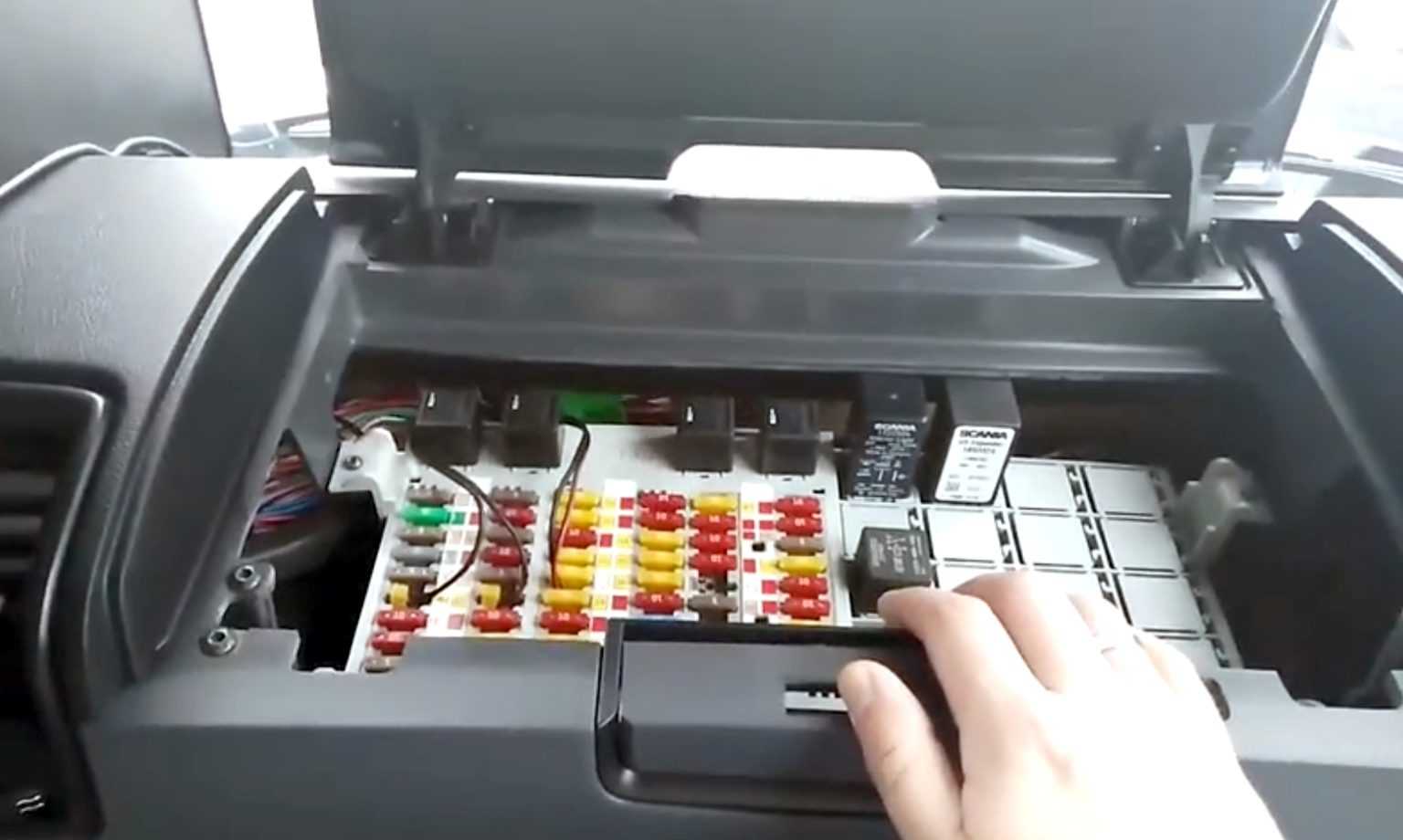

Для доступа к блоку достаточно откинуть крышку, которая удерживается в запертом состоянии пластиковой защелкой.

Предохранители салона.

В прикуривателе

При поставке с завода в прикуривателе Scania 113 отдельный предохранитель не предусматривался, плавкая вставка располагалась в основной коробке (номинал 10 А). Параллельно к перемычке были подключены тахограф и прибор, определяющий пройденное расстояние.

Дополнительные блоки

Блок 1

1. 20А Обогреватель на стоянке, дальний свет
2. 20А Охлаждение коробки передач, дополнительный подогреватель
3. 10А Факельное зажигание, отбор мощности, автоматическая коробка передач
4. 10А Противотуманные фары
5. 20А Противотуманные фары
6. Резерв

Блок 2

1. 20А Осушитель воздуха, электро подогрев сидений и зеркал
2. 10А Предупредительные сигналы, обогреватель аккумуляторов, подогреватель топлива
3. 10А EDC
4. 20А EDC
5. 20А Стекло подъемники зеркал, регулировка зеркал
6. 10А CAG – аварийное переключение, ограничитель скорости

Блок 3

В старом исполнении Wabco “B” Bosch “Diagnos” Bosch “Gamma” тут находятся предохранители АБС, более новом Bosch “Gamma” Wabco “C”:

1. 30А Напряжение питания регулировочного клапана прицепа
2. 5А Напряжение питания блока управления, прицеп
3. Резерв
4. 10А Аварийная лампа, автомобиль
5. 5А Напряжение питания блока управления
6. 20А Напряжение питания реле R7, R10

Реле

1. Реле охлаждение коробки передач (реле R5)
2. Электронное управление двигателем(EDC R34)
3. EDC, Блок диодов (D18)
4. EDC+CAG (R43)
5. Реле звукового сигнала ADR (R41)
6. Реле включение замедлителя (R78)
7. Отдельные стоп-сигналы прицепа (R33)
8. Реле дальнего света (R6)
9. Реле противотуманных фар (R15)

Scania Engines Service Repair Manuals PDF

Title	File Size	Download Links
Scania 9-Series Work Description	1.2Mb	Download
Scania D11 Operator’s Manual	619.5kb	Download
Scania DC09 – Exhaust system – PDF Installation Manual	1.2Mb	Download
Scania DC09 – Fuel System- PDF Installation Manual	973.6kb	Download
Scania DC09 – Industrial engine – PDF Installation Manual	1.9Mb	Download
Scania DC09 PDF Installation Manual	1.1Mb	Download
Scania DC11 Operator’s Manual	619.5kb	Download
Scania DC12 Operator’s Manual	1.7Mb	Download
Scania DC13 – Exhaust system – PDF Installation Manual	1.2Mb	Download
Scania DC13 – Fuel System- PDF Installation Manual	973.6kb	Download
Scania DC13 – Industrial engine – PDF Installation Manual	1.9Mb	Download
Scania DC13 Installation Manual	1.1Mb	Download
Scania DC16 – Exhaust system – PDF Installation Manual	1.2Mb	Download
Scania DC16 – Fuel System- PDF Installation Manual	973.6kb	Download
Scania DC16 – Industrial engine – PDF Installation Manual	1.9Mb	Download
Scania DC16 Installation Manual	1.1Mb	Download
Scania DC9 Operator’s Manual	1.1Mb	Download
Scania DI09 – Engine – Installation Manual	2.7Mb	Download
Scania DI09 – Exhaust system – Installation Manual	934.9kb	Download
Scania DI09 – Fuel system – Installation Manual	743.7kb	Download
Scania DI09 – Instrumentation 2.0 – Installation Manual	19.3Mb	Download
Scania DI11 Operator’s Manual	619.5kb	Download
Scania DI12 Operator’s Manual	1.7Mb	Download
Scania DI13 – Engine – Installation Manual	2.7Mb	Download
Scania DI13 – Exhaust system – Installation Manual	934.9kb	Download
Scania DI13 – Fuel system – Installation Manual	743.7kb	Download
Scania DI13 – Instrumentation 2.0 – Installation Manual	19.3Mb	Download
Scania DI13 – SCR system – Installation Manual	2.3Mb	Download
Scania DI13 series Operator’s Manual	2.8Mb	Download
Scania DI14 69 Operator’s Manual	895.4kb	Download
Scania DI14 82 Operator’s Manual	895.4kb	Download
Scania DI16 – Engine – Installation Manual	2.7Mb	Download
Scania DI16 – Exhaust system – Installation Manual	934.9kb	Download
Scania DI16 – Fuel system – Installation Manual	743.7kb	Download
Scania DI16 – Instrumentation 2.0 – Installation Manual	19.3Mb	Download
Scania DI16 – SCR system – Installation Manual	2.3Mb	Download
Scania DI9 Operator’s Manual	1.1Mb	Download
Scania Indusstrial DC09, DC13, DC16 Engines Fault Codes	290.7kb	Download
Scania OC16 – Industrial engine – PDF Installation Manual	1.9Mb	Download
Scania PDE Operator’s Manual	2.3Mb	Download

Принцип работы клапанов

A = Выключенный электромагнитный клапан, который выпускает воздух из полости цилиндра. B = Активизированный электромагнитный клапан, который подает воздух в полость цилиндра. C= Выключенный электромагнитный клапан

1. Подача сжатого воздуха
2. Рабочий воздух
3. Выпуск

Когда электромагнитный клапан не активизирован, он получает сигнал PWM, напряжение которого составляет 1 % от напряжения в системе. Блок управления коробкой передач GMS интерпретирует этот сигнал, как отключенный электромагнитный клапан.

Когда электромагнитный клапан активизирован, он получает сигнал PWM, напряжение которого составляет 98% от напряжения в системе в течение 100 миллисекунд. Затем напряжение падает до 43% напряжения в системе.

Когда блок управления получает подтверждение о том, что произошло переключение передач, электромагнитный клапан становится неактивным и снова получает сигнал PWM, напряжение которого составляет 1 % от напряжения в системе.

Один элемент включает в себя два независимых электромагнитных клапана.

Блок электромагнитных клапанов сконструирован как единый блок, содержащий до 3-х сменных элементов, состоящих из двух электромагнитов.

Каждый электромагнитный клапан можно проверить индивидуально. В нормальном состоянии каждый клапан закрыт, что означает, что открывание происходит при подаче напряжения.

Корпус блока клапанов коробки передач Scania поставляется в сборе, как запчасть, на фото снизу.

В данном блоке установлено два элемента, то есть четыре электромагнитных клапана. На месте отсутствующих элементов устанавливаются заглушки.

Так выглядит заглушка нового образца. Старая заглушка повторяет в точности размер и форму электромагнитного клапана.

Выпуск электромагнитных клапанов общий и выглядит так.

Основной блок

Предохранители

1	10А Ближний свет, правая сторона
2	10А Ближний свет, левая сторона
3	10А Дальний свет, левая сторона, прожектор
4	10А Дальний свет, правая
5	10А Подсветка приборов
6	20А Задние противотуманные фары, освещение номерного знака, рабочее освещение
7	20А Стояночный огонь, правая сторона
8	10А Очистители и омыватели передних фар
9	20А Стояночный огонь, левая сторона, габаритные огни
10	10А Очистители и омыватели лобового стекла
11	10А Автоматический горный тормоз, стоп-сигналы
12	10А Лампочки контрольных приборов и указателей
13	10А Датчик наружной температуры, счетчик пути, замедлитель, сигнальные лампы, перепускной клапан охладителя наддувочного воздуха, охлаждение масла коробки передач
14	10А Указатели поворота, ограничитель нагрузки на мост
15	20А Задние фары, мигалка дальнего света
16	10А Коробка передач
17	10А Ручной горный тормоз, пневмо подвеска, ограничитель белого дыма, подъемник заднего моста, дополнительный обогреватель, блокировка дифференциала
18	10А Освещение кабины, проблесковый маяк, память/ код радио, центральная блокировка, дополнительный обогреватель, освещение подножки
19	10А Прикуриватель, часы, тахограф, диагностика, счетчик пути, розетка переносной лампы
20	10А Радио
21	20А Звуковой сигнал, вентилятор, кондиционер

Реле

A	Питание, ключ положение зажигания
B	Питание, стояночные сигналы
C	Резерв
D	Резерв
E	Прерывистый режим работы стеклоочистителей
F	Зуммер низкого давления в тормозной системе
G	Электродвигатель вентилятора
H	Фары заднего хода
K	Задние противотуманные фары
L	Уровень охлаждающей жидкости
M	Ограничитель белого дыма
N	Блокировка стартера
O	Резерв
P	Радио
R	Питание шина 61, зарядка от генератора
S	Система кондиционирования воздуха

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира за защитной крышкой.

Он состоит из двух частей. В левой размещены предохранители и реле основного оборудования (освещение, подвеска, управление двигателем, ABS и пр). В правой – к предохранителям подключено в основном дополнительное оборудование (отбор мощности, автономный отопитель, навигация и пр.)

Схема

Описание предохранителей

1. Счетчик пробега, тахограф, зуммер, диагностика ABS 10А
2. Мигающие сигналы, ограничитель скорости, ограничитель нагрузки на ось 10А
3. Сигналы заднего хода 20А
4. Моторный тормоз, ограничитель белого дыма 10А
5. Коробка передач 10А
6. ABS, тормозные сигналы 20А
7. Подъем подвесной оси, блокировка дифференциала, отбор мощности, датчик давления 10А
8. Стеклоочистители, стеклоомыватели 20А
9. Звуковой сигнал, вентилятор, кондиционер, модуль температуры 20А
10. Пневмоподвеска, управляемые оси, ретардер 10А
11. Стеклоподъемник левая сторона 20А
12. Стеклоподъемник правая сторона, противотуманные фары 20А
13. ABS прицепа 30А
14. Тахограф, счетчик пробега, сидение 10А
15. Внутреннее освещение, центр. замок, прикуриватель 20А
16. Диагностика, местное освещение 20А
17. Радиоаппаратура, сидение 20А
18. Реле клапана ABS 20А
19. Питание блока управления двигателя 20А
20. Блок управления двигателя EDC, прерывание подачи топлива 10A
21. EBS 30А
22. Обогрев сидений и зеркал заднего вида 20A
23. Блок управления ABS, прицеп 5А
24. Регулировка фар, воздухоосушитель 20А
25. Освещение панели приборов 10А
26. Рабочее освещение, освещение на крыше 20А
27. Левый габарит, верхние габаритные огни 20А
28. Правый габарит 20А
29. Передние и задние противотуманные фары 20А
30. Левый дальний свет 10А
31. Правый дальний свет, местное освещение 10А
32. Левый ближний свет 10A
33. Правый ближний свет, регулировка высоты света фар 10А
34. Дополнительный обогреватель, опрокидывание кабины 20А
35. Обогреватель, блок управления температурой, холодильник 10А
36. Флейм-старт, отбор мощности, прикуриватель, сигнализация 10A
37. Подогреватель топлива 20А
38. Флейм-старт, подогреватель топлива, подогрев сидения 10А
39. Подогреватель батареи, авт. смазка шасси 10А
40. Электрический люк, трипкомпьютер FMS, сотовая связь 20A
41. Opticruise, блок-часы, сигнализация 10А
42. EBS 20А
43. Дополнительное оборудование 20A
44. Подогрев фильтра, дополнительное оборудование 20А
45. Дополнительное оборудование 10А

В блоке предохранителей на автомобилях Скания (Scania) расположены реле, положение и назначение которых приведено на этой странице.

Реле RP1 и RP2 два реле питающих предохранители F1 — F18 после поворота ключа в положение «зажигание».

Предохранители F19 — F44 запитаны от клеммы 30 с и находятся под постоянным напряжением +24 В.

Реле RP3 подает напряжение на предохранители F45 — F48 после запуска двигателя.

F50 получает питание +24В непосредственно от замка после поворота ключа в положение «зажигание».

Реле RP4 питает габаритные огни через предохранители F54 — F59.

Предохранители F61 — F62 получают питание от замка зажигания в положении «Радио»

Назначение реле RP5 — RP27 смотрите в таблице.

Позиция	Система	Функция
RP1	POW	Подача напряжения от клеммы 15
RP2	POW	Подача напряжения от клеммы 15
RP3	POW	управляется VIS
RP4	POW	Подача питания от клеммы 58, управляется VIS
RP5	INL	Внутреннее освещение
RP6	TAL	Механизм подъема дополнительного моста
RP7	VIS	Стоп-сигналы
RP8	VIS	Фонарь заднего хода
RP9	COO	Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на рулевом колесе
RP10	FMS	ECU для подготовки FMS
RP11	FMS	ECU для подготовки FMS
RP12	CCS	Реле AC (Crew Cab)
RP13	POW	Предохранительный переключатель
RP18	POW	Дополнительное реле подачи питания от клеммы 15 для автомобилей типа S
RP19	CAT	Реле электронной системы подъема кабины
RP20	TGL, KIT	Задний подъёмный борт и кухонное оборудование
RP23	VIS	Дополнительный фонарь
RP24	VIS	Дополнительный фонарь
RP25	VIS	Дополнительный фонарь

Более точное расположение реле, для конкретного автомобиля, смотрите на вкладках в предохранительном блоке. Они представлены в виде картинок расположенных ниже.

• Спутниковая пандора в кашкай какие функции

• Не работает аварийка на ваз 2106

• Можно ли поставить лямбда зонд от другой машины

• Как собрать мерседес бенц

• В какой стране происходит больше всего дтп

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Предохранители и реле Скания 3 серии с описанием и схемами блоков

Серия автомобилей Scania 3 го поколения выпускалось в 1987, 1988, 1989, 1990, 1991, 1992, 1993 и 1994 году. В зависимости от региона поставки Скания 3 поставлялась как с капотной кабиной, так и в безкапотном варианте. В данной публикации вы найдете описание предохранителей и реле Скания 3 со схемами блоков и их исполнением. Выделим предохранитель отвечающий за прикуриватель.

Основной блок

Предохранители

1	10А Ближний свет, правая сторона
2	10А Ближний свет, левая сторона
3	10А Дальний свет, левая сторона, прожектор
4	10А Дальний свет, правая
5	10А Подсветка приборов
6	20А Задние противотуманные фары, освещение номерного знака, рабочее освещение
7	20А Стояночный огонь, правая сторона
8	10А Очистители и омыватели передних фар
9	20А Стояночный огонь, левая сторона, габаритные огни
10	10А Очистители и омыватели лобового стекла
11	10А Автоматический горный тормоз, стоп-сигналы
12	10А Лампочки контрольных приборов и указателей
13	10А Датчик наружной температуры, счетчик пути, замедлитель, сигнальные лампы, перепускной клапан охладителя наддувочного воздуха, охлаждение масла коробки передач
14	10А Указатели поворота, ограничитель нагрузки на мост
15	20А Задние фары, мигалка дальнего света
16	10А Коробка передач
17	10А Ручной горный тормоз, пневмо подвеска, ограничитель белого дыма, подъемник заднего моста, дополнительный обогреватель, блокировка дифференциала
18	10А Освещение кабины, проблесковый маяк, память/ код радио, центральная блокировка, дополнительный обогреватель, освещение подножки
19	10А Прикуриватель, часы, тахограф, диагностика, счетчик пути, розетка переносной лампы
20	10А Радио
21	20А Звуковой сигнал, вентилятор, кондиционер

Реле

A	Питание, ключ положение зажигания
B	Питание, стояночные сигналы
C	Резерв
D	Резерв
E	Прерывистый режим работы стеклоочистителей
F	Зуммер низкого давления в тормозной системе
G	Электродвигатель вентилятора
H	Фары заднего хода
K	Задние противотуманные фары
L	Уровень охлаждающей жидкости
M	Ограничитель белого дыма
N	Блокировка стартера
O	Резерв
P	Радио
R	Питание шина 61, зарядка от генератора
S	Система кондиционирования воздуха

Дополнительные блоки

Блок 1

1. 20А Обогреватель на стоянке, дальний свет
2. 20А Охлаждение коробки передач, дополнительный подогреватель
3. 10А Факельное зажигание, отбор мощности, автоматическая коробка передач
4. 10А Противотуманные фары
5. 20А Противотуманные фары
6. Резерв

Блок 2

1. 20А Осушитель воздуха, электро подогрев сидений и зеркал
2. 10А Предупредительные сигналы, обогреватель аккумуляторов, подогреватель топлива
3. 10А EDC
4. 20А EDC
5. 20А Стекло подъемники зеркал, регулировка зеркал
6. 10А CAG – аварийное переключение, ограничитель скорости

Блок 3

В старом исполнении Wabco “B” Bosch “Diagnos” Bosch “Gamma” тут находятся предохранители АБС, более новом Bosch “Gamma” Wabco “C”:

1. 30А Напряжение питания регулировочного клапана прицепа
2. 5А Напряжение питания блока управления, прицеп
3. Резерв
4. 10А Аварийная лампа, автомобиль
5. 5А Напряжение питания блока управления
6. 20А Напряжение питания реле R7, R10

Реле

1. Реле охлаждение коробки передач (реле R5)
2. Электронное управление двигателем(EDC R34)
3. EDC, Блок диодов (D18)
4. EDC+CAG (R43)
5. Реле звукового сигнала ADR (R41)
6. Реле включение замедлителя (R78)
7. Отдельные стоп-сигналы прицепа (R33)
8. Реле дальнего света (R6)
9. Реле противотуманных фар (R15)

Дефлектор окон SCANIA 3 серии ветровик стекол СКАНИА 93/113/143 (id 96451864)

Характеристики и описание

Дефлектор окон  SCANIA 3 серии ветровик стекол (большой угол) черный.

Жедел — это быстро развивающаяся компания, Можете заказать доставку или забрать со склада. Отправляем по всему Казахстану и странам СНГ! Наш офис и склад. Алматы. Режим работы: ПН-ПТ с 10-00 до 20-00. Суб-Вос с 10-00 до 19-00 Без выходных Оплата наличными, безналичный, или перевод на картуДоставка в любой регион России, Казахстана и Кыргызстана! Отправим товар транспортной компанией в день заказа или другим любым вам удобным способом

Был online: Вчера

Продавец ТОО “Zhedel Information Systems”

8 лет на Satu.kz

• Каталог продавца
• Отзывы

  3

• Сайт продавца

г. Алматы. Продавец ТОО “Zhedel Information Systems”

Был online: Вчера

Код: 7508325

В наличии

10+ купили

18 000  Тг.

Satu защищает

Доставка

Оплата и гарантии

Carl Steelman

AirPlex

Toyota

Nissan

СА пластик

Cobra Tuning

Vip Tuning

Anv-Air

Vinguru

У нас покупают

Комплектующие для компьютерной техники

Аксессуары для системы отопления

Стационарные видеорегистраторы

Компьютерные аксессуары

Носители информации

Внутренние и внешние жесткие диски, hdd, ssd

Аксессуары для фото-, видеокамер

Программное обеспечение (по)

Видеотехника

Аксессуары для мобильных телефонов

Системы видеонаблюдения

Все для selfie

Штативы и крепления для фото-, видеотехники

Инструментальные кабели, переходники, разъемы

Клавишные инструменты и оборудование

Гитары и оборудование

Аксессуары салона автомобиля

Автомобильные коврики

Аксессуары для кузова автомобиля

Автомобильные дефлекторы

ТОП теги

Nissan Ниссан Note Ноте

Уаз патриот 2005 года

Фаркоп лексус лх 570

Фаркоп тойота карина е

Магнитола для vw polo

Магнитола мазда 6 2008

Магнитола ниссан кашкай 2014

Насколько вамудобно на satu?

Предохранители и реле в салоне Скания 5 — 6 серия

Монтажный блок расположен в панели управления со стороны пассажира. Блок закрыт защитной крышкой, в блоке есть вкладыш с обозначениями элементов в блоке.

Схема блока предохранителей Scania PGRT 5-6 серии

Описание

1	5А ECU, ABS/EBS прицепа
2	30А Клапаны прицепа
3	5А PT01, PT02, GMS, BWE, ZTE, старт-стоп
4	2А Регулировка зеркал, сигнализация при движении задним ходом
5	5А Внутреннее освещение (exclusive), предупреждение об уходе с выбранной полосы движения
6/1	20А Левый стеклоподъемник
6/2	30А Стекло подъемник, левая сторона, двойная кабина
7	20А Дополнительный кондиционер, двойная кабина
8	10А Прикуриватель
9	5А Круиз-контроль/ AICC
10	5А ACC/MCC, тахограф
11	10А Блокировки дифференциалов, ABS 6-канальная
12	5А Дневные ходовые огни, дополнительный выключатель освещения
13	10А Механизм подъема дополнительного моста, EEC
14	5А Надувная подушка безопасности, преднатяжитель ремня безопасности
15/1	20А Правый стеклоподъемник
15/2	30А Стекло подъемник, правая сторона, двойная кабина
16	10А Алкотестер (alcolock), напряжение от клеммы 15
17	20А Кузов
18	5А Выключатель «массы» аккумулятора
19	20А Координатор
20	20А Подача напряжения, блок управления EMS
21	10А Замок зажигания
22	20А Подача напряжения, блок управления EMS
23	10А Инвертор
24	20А ABS/ EBS
25	10А Подача напряжения, блок управления ELC
26	20А Вентилятор кабины
27	5А CT
28	20А Люк в крыше
29	10А Приборный щиток, тахограф
30	30А Кузов
31	10А Блок управления AWD, освещение салона
32	10А SDP3 (диагностика)
33	10А Комплект подготовки для регистрации дорожных сборов (для Швейцарии), проблесковый маячок
34	20А Преобразователь напряжения 24 В/12 В, электрическая розетка 12 В
35	20А Электрическая система дополнительного оборудования
36/1	20А OPC
36/2	10А Allisson
37	10А Центральная блокировка
38	15А Дополнительный отопитель (ATA, WTA)
39	10А Панель выключателей фонарей заднего хода
40	20А Электрическая розетка 24 В
41	10А Блок управления APS, электрическая система дополнительного оборудования
42	20А Электрический механизм опрокидывания кабины
43	10А Холодильник
44	10А Алкотестер (Alcolock)
45	20А Обогрев зеркала заднего вида, обогрев лобового стекла
46	10А Обогрев сиденья, вентилятор охлаждения масла
47	10А Таймер двигателя, обогрев топливного фильтра, обогрев водо отделительного всасывающего фильтра
48	10А Кузов
49	30А RES, MGU
50	5А Желтая и зеленая шина предупреждения
51	30А Насос охлаждающей жидкости
52	2А Тревога
53	2А Предупреждение об открытом люке крыши
54	10А Габаритный фонарь, левый борт
55	10А Габаритный фонарь, правый борт
56	5А Фоновое освещение, габаритные фонари
57	20А Кузов
58	10А Прицеп, левая сторона
59	10А Прицеп, правая сторона
60	20А Рабочее освещение
61	2А FMS, Кузовное оборудование
62	2А Преобразователь напряжения 24 В/12 В, дистанционный иммобилайзер
63	10А Блок предупреждений для водителя, передняя видеокамера
64	5А SMS
65	20А Турбокомпрессор с изменяемой геометрией
66	10А Питание, блок управления TPM
67	30А Кухонный модуль, система подъёма кабины
68	10А Напряжение питания ТВ
69	20А Блокировка моста прицепа/ вентилятора охлаждения масла
70	10А Радар
71	20А Подогреватель топлива, система топливного охладителя
72	10А Электрический привод дроссельной заслонки
73	20А Подогреватель топлива, система топливного охладителя
74	10А Очистка фар
75	30А Насос охлаждающей жидкости
76	5А Преобразователь постоянного тока, блок аккумуляторов
77	5А Блок аккумуляторов
78	15А Насос охлаждающей жидкости, коробка передач

Схема блока с реле Скания 5-6 серии

Описание

RP1	Подача напряжения от клеммы 15
RP2	Подача напряжения от клеммы 15
RP3	управляется VIS
RP4	Подача питания от клеммы 58, управляется VIS
RP5	Внутреннее освещение
RP6	Механизм подъема дополнительного моста
RP7	Стоп – сигналы
RP8	Фонарь заднего хода
RP9	Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на рулевом колесе
RP10	ECU для подготовки FMS
RP11	ECU для подготовки FMS
RP12	Реле AC (Crew Cab)
RP13	Предохранительный переключатель
RP18	Дополнительное реле подачи питания от клеммы 15 для автомобилей типа S
RP19	Реле электронной системы подъема кабины
RP20	Задний подъёмный борт и кухонное оборудование
RP23	Дополнительный фонарь
RP24	Дополнительный фонарь
RP25	Дополнительный фонарь

Scania P, G, R, T-series Workshop manuals

Scania P, G, R and S series Workshop manual — Dismantling information.pdf

Draining climate control system.pdf

Draining the coolant system.pdf

Draining the engine.pdf

Draining the fuel tank.pdf

Emptying the ACL reservoir.pdf

Emptying the compressed air tanks.pdf

Fluids and materials that are harmful to the environment.pdf

Identification of materials.pdf

Large silencer, Euro 6.pdf

Medium silencer, Euro 6.pdf

Procedures and requirements for return units.pdf

Removing a door.pdf

Removing a manual gearbox.pdf

Removing brake calipers.pdf

Removing brake shoes.pdf

Removing fixtures and fittings.pdf

Removing front spring.pdf

Removing fuel pipes.pdf

Removing reductant catalytic converter.pdf

Removing the AC compressor.pdf

Removing the air compressor.pdf

Removing the air cooled oil cooler for the gearbox.pdf

Removing the air-cooled EGR cooler.pdf

Removing the airbag.pdf

Removing the balancing weights on wheels.pdf

Removing the brake drums.pdf

Removing the bumper.pdf

Removing the cab tilt pump.pdf

Removing the cab.pdf

Removing the camshaft.pdf

Removing the central gear RB662.pdf

Removing the coolant pump.pdf

Removing the crankshaft.pdf

Removing the cylinder head part 2.pdf

Removing the cylinder head.pdf

Removing the cylinder liners.pdf

Removing the disc brake hub.pdf

Removing the door window.pdf

Removing the EG power take-off.pdf

Removing the EGR valve.pdf

Removing the engine.pdf

Removing the external hatch.pdf

Removing the fan part 2.pdf

Removing the fan.pdf

Removing the flywheel housing part 2.pdf

Removing the flywheel housing part 3.pdf

Removing the flywheel housing.pdf

Removing the front axle.pdf

Removing the front cover.pdf

Removing the front grille panel.pdf

Removing the front timing gear casing part 2.pdf

Removing the front timing gear casing.pdf

Removing the gear control.pdf

Removing the gearbox part 2.pdf

Removing the gearbox part 3.pdf

Removing the gearbox part 4.pdf

Removing the gearbox.pdf

Removing the instrument panel.pdf

Removing the left-hand cylinder head bank.pdf

Removing the oil mist separator 1.pdf

Removing the oil mist separator.pdf

Removing the power steering gear.pdf

Removing the propeller shaft.pdf

Removing the radiator part 2.pdf

Removing the radiator part 3.pdf

Removing the radiator part 4.pdf

Removing the radiator.pdf

Removing the reductant main unit.pdf

Removing the refrigerator.pdf

Removing the retarder part 2.pdf

Removing the retarder.pdf

Removing the right-hand cylinder head bank.pdf

Removing the servomaster and clutch.pdf

Removing the side-mounted EG power take-off.pdf

Removing the silencer.pdf

Removing the spring brake chamber ( drum brakes).pdf

Removing the starter battery.pdf

Removing the steering wheel and steering column.pdf

Removing the transfer gearbox.pdf

Removing the turbocompound unit.pdf

Removing the washer container.pdf

Removing the water-cooled EGR cooler.pdf

Removing the windscreen.pdf

Removing the xenon lamps.pdf

Схема предохранителей и реле на Scania 113 1993 года

Перемычки в основной коробке защищали:

• головное освещение (с разделением линий питания по сторонам и по мощности нитей накаливания в лампах);
• лампы освещения приборного щитка и кнопок управления на панели;
• плафоны габаритного освещения и лампы для подсветки номерного знака;
• стояночные фонари (с разделением по сторонам грузовика и полуприцепа);
• систему очистки фар (включая насос для распыления жидкости на стекла);
• дворники ветрового стекла и помпу для подачи омывающей жидкости на поверхность;
• электронные компоненты горного тормоза (использовался для снижения нагрузки на колесные механизмы);
• сигнализаторы снижения скорости движения;
• комбинацию приборов (включая контрольные и предупредительные индикаторы);
• датчик температуры воздуха;
• клапан ограничения давления воздуха в системе наддува двигателя;
• указатели направления поворота;
• датчик нагрузки на ведущий мост;
• заднюю светотехнику (без разделения по сторонам и назначению ламп);
• электронные компоненты, обеспечивающие работу коробки передач;
• пневматическую подвеску и систему управления подъемной осью (использовалась для снижения нагрузки на дорогу);
• цепь питания электромагнита блокировки дифференциала;
• плафоны в кабине и освещение проема подножки;
• штатную магнитолу;
• прикуриватель вместе с системой диагностики, разъемом для подключения переносного светильника и электромеханическим тахографом;
• клаксон;
• климатическую установку.

Список предохранителей основного блока.

Предохранительный блок F1

В коробке F1 на грузовом автомобиле 3-й серии располагались перемычки для защиты линий питания:

• автономного отопителя, отвечающего за обогрев кабины на стоянке;
• нитей дальнего света головного освещения;
• системы охлаждения коробки передач и дополнительной системы обогрева;
• контроллера автоматической трансмиссии;
• головных противотуманных фар (имелось 2 перемычки на 10 и 20 А, отвечавших за защиту разных цепей);
• системы прогрева дизеля перед холодным стартом.

Предохранительный блок F2

Внутри коробки F2 на седельных тягачах образца 1993 г. устанавливались защитные элементы для цепей питания:

• системы обезвоживания воздуха, используемого для привода тормозов;
• электрического подогрева кресла водителя и зеркал (устанавливался на часть автомобилей);
• предупредительной светотехники;
• контура обогрева ящика для стартерных аккумуляторов;
• системы прогрева топлива, расположенной в корпусе фильтра грубой очистки;
• линий питания контроллера EDC (управления работой дизеля);
• электрических приводов стекол в дверях кабины и регулировки зеркал;
• электронного ограничителя скорости движения.

Предохранительный блок F3

Коробка F3 на автомобилях первых лет выпуска использовалась для установки 6 плавких вставок, обеспечивавших защиту электроники и исполнительных приводов модуля ABS. Перемычки имели номинал 10 или 30 А.

Перемычки на грузовиках образца 1992 или 1993 г. выпуска использовались для защиты:

• регулятора напряжения в клапане для подсоединения оборудования полуприцепа;
• контроллера электрических цепей полуприцепа;
• аварийного сигнализатора;
• части разгрузочных реле в основном модуле в кабине.

Генератор и аккумуляторная батарея грузовиков Скания. Инструкция — часть 5

Диагностика неисправностей (продолжение)

Предлагаемая мера исправления

включенном зажигании. (Двигатель не работает).

В4 Слишком высокое оперативное напряжение во

аккумуляторной батарее сухие.

аккумуляторной батарее являются сухими.

4 Поломка в регуляторе (нет

сопротивление в точке заземления регулятора на корпус генератора.

сопротивление между В_ и корпусом генератора.

(подсоединить кабель для D+ на генераторе к заземлению).

Проверить щетки и контактные кольца.

Замерить сопротивление в роторной обмотке.

Проверить и заменить лампу.

Провести испытание подзарядки.

Снять регулятор и провести его проверку.

Протестировать, используя тестер.

Проверить аккумуляторные батареи.

Работа после диагностики неисправностей / ремонт Блоки управления некоторых автомобилей могут вырабатывать коды неисправностей вследствие неисправности или во время диагностики неисправностей. Не забывайте осуществлять проверку и стирать коды неисправности, по возможности, используя SD2.

Scania Trucks

Scania produces trucks that help build a business of any kind and format. It’s not just about the performance, reliability, and economy of these trucks but also that Scania knows everything about business and transport work within its framework. Whether it’s construction work, road maintenance, waste collection and transport, wholesale and retail sales, transport of fuels and chemicals, agriculture, forestry, or mining – Scania has the right solution for every application.

Scania trucks are renowned for their high performance and reliability. They help reduce operating costs, increase uptime, and provide drivers with a comfortable and safe working environment.

Unlike other truck manufacturers from the “big European seven,” Scania does not produce small and medium-duty vehicles. Among its large-capacity trucks, a division into models is not provided in the usual sense of the word. Therefore, no names are added to the Scania brand name.

In the designation system, the cabin type is brought to the first place: P, G, R, or S – as its height above the frame increases and the internal volume increases. This is what the Scania range is all about. Until 2005, more T-series cars were produced – a bonnet layout. They are reliable and durable, so even now, they can often be found on the roads.

Further, after the letters P, G, R, S, or T, the engine power in horsepower is set with a three-digit number. After the numbers, they also put the letter L, which indicates the purpose of the car for long-distance transportation. In the sixth marking position, the letter A indicates a truck tractor. The next three characters are the wheel formula. Finally, the letter in the 10th position encodes the category of road conditions for which the chassis is designed: M – only asphalt; H – asphalt or even primer.

The penultimate letter indicates the height of the chassis: N – normal, L – low, E – extra low. Finally, the last letter indicates the type of suspension. This is often A, that is, front spring plus rear pneumatic. A rarer option – Scania trucks are fully pneumatic, with the letter B at the end of the marking.

Scania P340

So, for example, Scania G440LA4X2HNA. As you can see, the Swedes do not indicate the total mass (as competitors do) in the designation of their trucks – it is assumed that it is the maximum possible for a two-axle (which follows from 4X2) heavy-duty truck.

The rest gives the following information about the machine: variant G cab, 440-horsepower engine, purpose: for long-haul transportation, truck tractor, wheel formula 4×2, can be used on asphalt or a flat primer, frame of standard height, suspension: front – springs, rear – air springs.
