Изучаем предохранители Kia Sorento 1 (BL)

Главная ›KIA› Sorento

Реле и предохранители Kia Sorento I обеспечивает стабильную и безопасную работу электрооборудования.

Рассмотрим, где расположены блоки предохранителей Киа Соренто первого поколения, какое оборудование отвечает за защиту, все равно будут структурные схемы.

Расшифровка блока под капотом

Давайте выясним, где именно в моторном отсеке находится блок предохранителей Kia Sorento первого поколения (выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах). Устанавливается с левой стороны крыла, рядом с аккумулятором. Расположение реле и предохранителей практически идентично Kia Sorento с бензиновыми или дизельными двигателями.

Блок-схема состоит из следующих элементов защиты:

• FUEL — реле топливного насоса;
• HORN — часть реле цепи питания сигнала;
• HEAD (HI / LO) — дальний / ближний свет фар;
• H / LP WASH — передний омыватель оптики Kia Sorento (20А);
• H / BURN — на моделях Kia Sorento с дизельным двигателем внутреннего сгорания: топливный обогрев салона (20А);
• ECU — ЭБУ силового агрегата (10А);
• 02 (DN / UP) — датчик задний / передний;
• П / ТРН — главное реле, источник постоянного тока (10А);
• P / W (LH / RH) — операция подъема окон с левой / правой стороны (25А);
• DEF — обогрев заднего стекла (25А);
• ГЛАВНЫЙ — генератор (120А);
• IGN1 — замок зажигания (40А);
• IGN2 — выключатель зажигания и релейная часть цепи питания стартера (30А);
• ABS — антипробуксовочная (40А);
• F / BLW — реле вентилятора радиатора (30А);
• F / FOG — часть реле цепи питания передней противотуманной фары;
• F / ОБОГРЕВАТЕЛЬ — Kia Sorento с дизельным двигателем: подогрев элемента топливного фильтра (30А);
• ИНЖЕКТОР — регулятор управления двигателем, EGR, реле зажигания и подогрева воды;
• БТН1 — розетка, цепи питания предохранителей STOP, ROOM, TCCS (40А);
• БТН2 — система обогрева первого ряда сидений, задних противотуманных фар, электропривод регулировки водительского сиденья (20А);
• БТН3 — цепи питания предохранителей S / Roof, W / SHD, OBD-II, D / Lock Hazard (40A);
• CD / FAN (C / FAN2) — релейная часть вентилятора радиатора и климатической системы (на некоторых комплектациях Kia Sorento предохранитель климатической системы также устанавливается непосредственно рядом с вентилятором кондиционера) (30А);
• ПАМЯТЬ — программы кондиционирования и управления ECAT, центральная система сбора данных, ETACS, многофункциональный счетчик (10А);
• АУДИО — мультимедийный комплекс, задний дворник, десятиамперный предохранитель блока памяти (20А);
• EXT — габариты, фонари заднего хода, освещение номерного знака, реле противотуманных фар;
• ИЛЛЮМИ — мультимедийный комплекс, прикуриватель, стеклоочиститель и стиральная машина задней части, ДХО, фонарь аварийной остановки, селектор передач, кнопочный командный пункт узла подъема стекол, обогрев заднего стекла, централизованный сбор информации комплекс, часы, многофункциональный счетчик (10А).

Большинство предохранителей Kia Sorento I в моторном отсеке рассчитаны на пятнадцать ампер. К ним относятся элементы, представленные выше, без указания текущего рейтинга.

На дизеле Kia Sorentos под капотом установлен еще один блок с предохранителями, который состоит из следующих элементов:

• GLOW 1, 2 — свечи (60А);
• Ж / ВТ 1, 2, 3 — водонагреватель (30А).

Блоки с предохранителями и реле в моторном отсеке

В Kia Sorento 2, в зависимости от типа установленного двигателя, может быть установлено 2 МБ: главный (бензин) и дополнительный (дизель). В основном блоке есть 2 подблока: с силовыми предохранителями (F1-F8) и EMS (F39-F47).

Главный блок с реле и предохранителями

№ на схеме	Обслуживаемая цепь
E01	Пуск двигателя 1
E02-А	Пуск двигателя 2 (для машин без Smart Key)
E02-B	АСС (с Smart Key)
E03	Размораживатель щеток
E04	Омыватель фар
E05	Стеклоочиститель (низкая скорость)
E06	Вентилятор охлаждения (низкая скорость)
E07	Сирена сигнализации
E08	Фары (правая сторона)
E09	Зажигание
E10	Зажигание
E11	Вентилятор охлаждения (высокая скорость)
E12	Обогрев заднего стекла
E13	Гудок
E14	Салонный вентилятор

Предохранители

Обозначение на схеме	Максимальный ток, А	Защищаемая\обслуживаемая цепь
F1	30	Обогрев топливного фильтра
F2	50	Обогрев PTC № 1
F3	50	Обогрев PTC № 2
F4	50	Обогрев PTC № 3
F5	80	Свечи накаливания

Обозначение на схеме	Защищаемая\обслуживаемая цепь
Е47	Обогрев PTC № 1
Е48	Обогрев PTC № 2
Е49	Обогрев PTC № 3
Е50	Обогрев топливного фильтра

Блок в салоне

Находится под панелью со стороны водителя за защитной крышкой.

Вариант 1

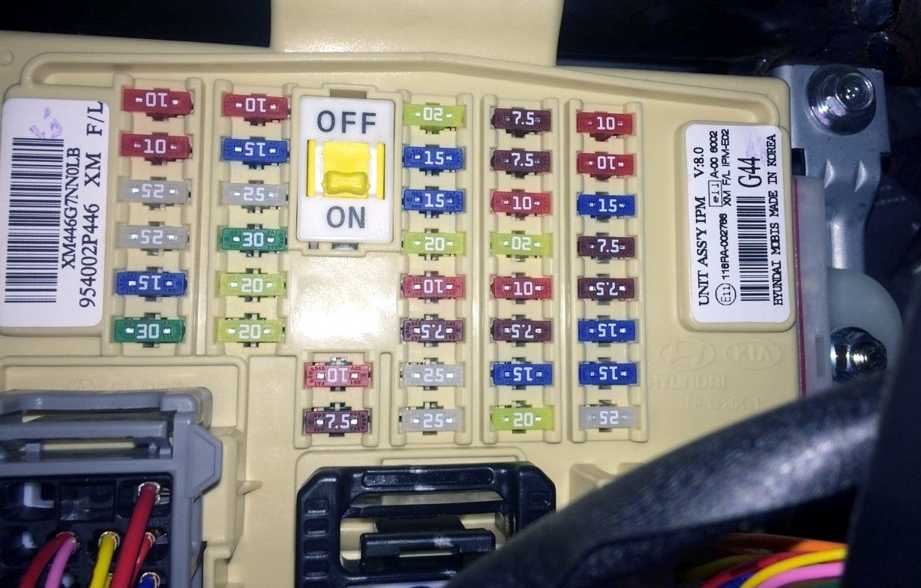

Фото — пример

p, blockquote 10,0,0,0,0 —>

MODULE 2	10А Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания
MODULE 1	7,5А Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа
A/BAG IND	10А Комбинация приборов (IND.), Цифровые часы
A/BAG	15А Модуль управления SRS, модуль PODS
START	7,5А Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM
WIPER RR	15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
WIPER FRT	25А Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя)
MODULE 3	10А Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс.
A/CON	7,5А Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора)
AMP	30А Усилитель
P/OUTLET 1	15А Питание туннеля главной консоли (розетка, прикуриватель)
P/OUTLET 2	20А Прикуриватель, Розетка
BLOWER RR	20А Ззаднее реле вентилятора кондиционера
P/WDW LH	25А Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя
P/WDW RH	25А Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника
DR LOCK	20А Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право
SMART KEY 4	10А Кнопка пуска-останова, ЭБУ электронного ключа
S/HTR FRT	20А ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс.
P/SEAT DRV	30А Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя
P/SEAT PASS	20А Переключатель сиденья пассажира
HTD STRG	15А Обогрев рулевого колеса
F/LID	15А Выкл. крышки люка топливо заливной горловины
MODULE 4	10А Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс.
HTD MIRR	10А Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером
SMART KEY_1	25А Блок управления эл. ключами
SMART KEY_2	7,5А Блок управления эл. ключами
SMART KEY_3	7,5А Блок управления эл. ключами
S/HEATER RR	15А блок реле ICM (реле обогревателя заднего левого/ правого сиденья)
INTERIOR LAMP	10А Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс
AUDIO MEDIA	15А Аудио, A / V, МТС
MEMORY	10А Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал)

Расположение блока предохранителей на КИА Соренто

Впервые рамный внедорожник KIA Sorento 1-го поколения показали на выставке в Чикаго в 2002 г. и до конца этого года начали его производство в Южной Корее. Позже выпуск наладили в Филиппинах.

В 2004 г. в продажу поступили модификации с 4-ступенчатым автоматом, а в 2005 г. британское агентство JD Power присудило автомобилю 5 баллов из 5 после опроса владельцев.

После рестайлинга в 2006 г. на KIA Sorento появились более мощные двигатели, автодизель с электронным впрыском Common Rail, улучшился комфорт в салоне. В 2009 г. производство 1-й генерации прекратилось.

Релейные переключатели и предохранители на КИА Соренто 1 смонтированы на платах в монтажных боксах.

В приборной панели

Добраться до блока с плавкими вставками в салоне можно так:

1. Открыть водительскую дверь.
2. Найти технический лючок под приборной панелью рядом с педалями.
3. Сдвинуть вперед фиксатор.
4. Открыть крышку.

Расположение блока в салоне.

В моторном отсеке

Поиск перемычек в моторном отсеке состоит из следующих действий:

1. Поднять и закрепить передний капот.
2. Найти пластиковый короб между аккумулятором и левым бортом.
3. Нажать на замки.
4. Снять защиту.

Расположение блока в моторном отсеке.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Предохранители

Проверка технического состояния

1. Убедиться в отсутствии люфта в держателях и в плотной посадке предохранителей в держателях.

2. Проверить правильность величины номинального тока каждого предохранителя.

3. Убедиться в отсутствии перегоревших предохранителей. Перегоревшие предохранители заменять новыми на ту же силу тока. Во всех случаях перед установкой нового предохранителя выявить причину перегорания предохранителя и устранить ее.

Предостережение:

Запрещено устанавливать предохранитель на большую, чем указано силу тока.

Перегорание может произойти по двум причинам, которые можно установить путем визуальной проверки вынутого предохранителя:

1. Перегорание предохранителя из-за повышенной нагрузки.

Перед заменой предохранителя проверить отсутствие короткого замыкания в цепи и неисправностей защищаемых элементов. Только после устранения короткого замыкания и замены неисправного элемента установить новый предохранитель на ту же силу тока.

*Предохранитель, перегоревший из-за повышенной силы тока*

2. Перегорание предохранителя в результате многократного включения-отключения тока.

Обычно перегорание этого вида происходит после достаточно длительной работы предохранителя и реже, чем перегорание по первому случаю. В этом случае достаточно заменить предохранитель новым на ту же силу тока.

*Предохранитель, перегоревший из-за термической усталости*

Предостережение:

Пластинчатые предохранители имеют маркировку номинальной силы тока. В случае перегорания заменять их новыми на ту же силу тока. Установка предохранителя на большую, чем указано силу тока может вызвать повреждение защищаемых элементов и опасность возгорания. Для снятия и установки предохранителей пользоваться находящимися в блоке предохранителей щипцами.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Роль предохранителей в автомобиле

Предохранители играют важную роль в электрической системе автомобиля. Они предназначены для защиты электрических устройств и проводки от перегрузки тока, который может привести к возникновению короткого замыкания и повреждению электроники.

В автомобилях Kia Sorento BL 2002 — 2009 используются различные блоки предохранителей, реле и устройства. В зависимости от модификации и комплектации автомобиля различаются схемы и расположение предохранителей.

Примером предохранителей в автомобиле Kia Sorento BL 2002 — 2009 могут быть предохранители следующих типов:

• Основной предохранитель 80А — защищает основные потребители автомобиля, такие как стартер, генератор, система зажигания и другие.
• Предохранитель фары HLP 10А — защищает систему освещения автомобиля, включая передние фары, задние фонари и противотуманные фары.
• Предохранитель стеклоподъемников UP15A — защищает систему стеклоподъемников и электропривода окон.
• Предохранитель стеклоподъемников DN15A — защищает систему стеклоподъемников и электропривода окон.

Также на автомобиле Kia Sorento BL 2002 — 2009 могут быть установлены предохранители следующих устройств:

1. Блок предохранителей в салоне автомобиля — предохранители, отвечающие за работу электроуправления окнами, зеркалами и светом в салоне автомобиля.
2. Блок предохранителей в подкапотном пространстве — предохранители, защищающие систему внешнего освещения, стояночного тормозного устройства, систему воздуха и охлаждения, систему очистителей стекол и другие устройства.
3. Центральный блок предохранителей — предохранители, расположенные в центре автомобиля, которые отвечают за работу аккумулятора, ABS, электропривода зеркал и других систем.

Если возникла необходимость заменить предохранитель в автомобиле Kia Sorento BL 2002 — 2009, необходимо снять крышку соответствующего блока предохранителей, найти неисправный предохранитель, снять его с клеммы и установить новый предохранитель.

Название предохранителя	Ток предохранителя	Применение
Блок предохранителей в салоне автомобиля	Def25А	Защита электроуправления окнами, зеркалами и светом в салоне автомобиля
Блок предохранителей в подкапотном пространстве	Psck 2002	Защита внешнего освещения, стояночного тормозного устройства, системы воздуха и охлаждения, системы очистителей стекол и других устройств
Центральный блок предохранителей	Rr10А	Защита аккумулятора, ABS, электропривода зеркал и других систем

Важно помнить, что замена предохранителя должна производиться на предохранитель с таким же током предохранителя, как и находящегося на нем. Иначе, предохранитель может не сработать в случае перегрузки, или сработать при нормальной нагрузке
