Engine compartment
Main box
Located on the left side of the engine compartment, next to the battery.
Type 1

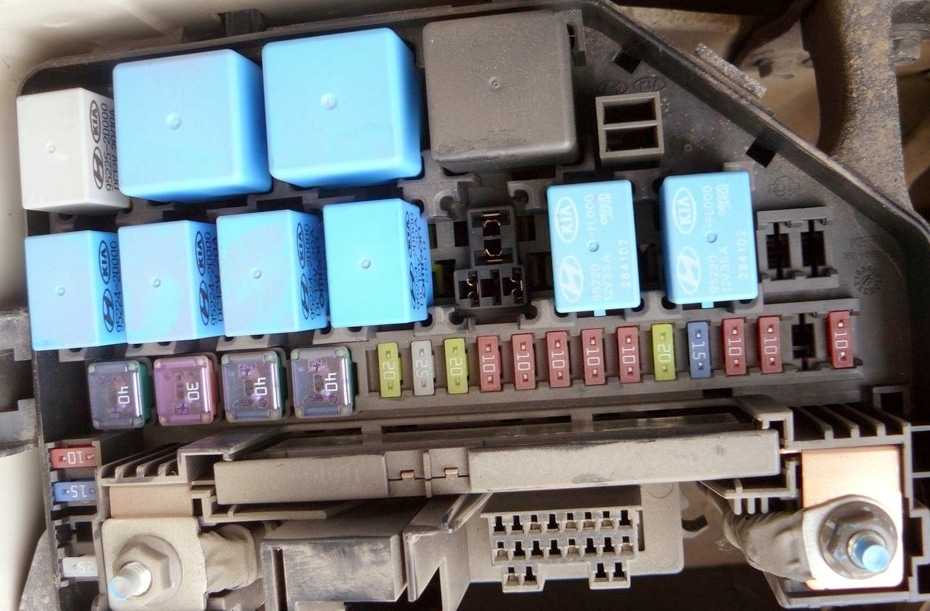

Photo for example

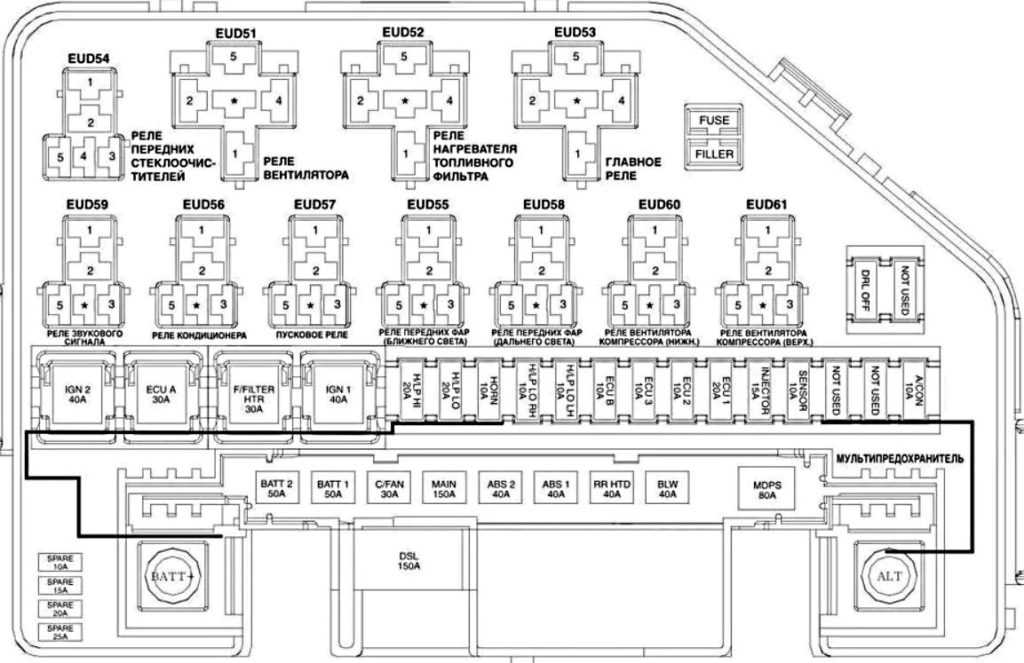

Diagram
Designation
| WATT 2 | 50A Junction box l / P (relay – taillights, fuses -TAIL LH 10A.TAIL RH 10A, S / ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T / GATE 15A, F / FOG 15A, R / FOG 10A, power connectors – ROOM 10A, AUDIO 15A) |
| WATT 1 | 50A Junction box l / P (relay – glass servo, fuses – P / WDW LH 25A, P / WDW RH 25A, FOLD’G 10A, HAZARD 15A) |
| C/FAN | 30A Compressor fan relay (upper), compressor fan relay (lower) |
| MAIN | 150A Alternator, fuses (ABS 2 40A, ABS 1 40A, RR NTO 40A, BLW 40A, MDPS 80A, A / CON 10A, DSL 150A) |
| ABS 2 | 40A ABS control module, ESP control module |
| ABS 1 | 40A ABS control module, ESP control module |
| RRHTD | 40A I / P junction box (rear window defogger relay) |
| BLW | 40A Fan relay |
| MDPS | 80A EPS control module |
| DSL | 150A DSL relay and fuse box (GLOW 80A, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40A Ignition switch, starting relay |
| ECU A | 30A Main relay, ECU B10A |
| F/PUMP | 20A G4FC: Fuel pump relay |
| F/FILTER HTR | 30A D4FB: Fuel filter heater relay |
| IGN 1 | 40A Ignition switch |
| H/LPHI | 20A Headlight relay (high beam) |
| H / LPLO | 20A Headlight relay (low beam) |
| HORN | 10A Horn relay |
| HORN | 10A Horn relay |
| H / LP LO RH | 10A Right headlight |
| H / LP LO LH | 10A Left front headlight, dashboard (low beam indicator) |
| ECU B | 10А D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10A D4FB: Fuel pressure regulating valve |
| ECU 2 | 10A D4FB: Brake light switch |
| ECU 1 | 20А D4FB: ЕСМ G4FC: ECM, PCM |
| INJECTOR | 15A D4FB: DSL Relay and Fuse Box (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), Camshaft Position Sensor, Electric Exhaust Gas Recirculation (EGR), Variable Geometry Turbocharger (VGT) Drive Module Immobilizer G4FC: Injectors # 1 ~ 4, Idle Control Actuator, Immobilizer Module, Fuel Pump Relay |
| SENSOR | 10A D4FB: A / C relay, compressor fan relay ( high low ), oxygen sensor, air heater relay G4FC ECM |
| A / CON | 10A Relay for air conditioning |
| DRL OFF | 10A SCM |
Type 2
Diagram
Protected components
| B+ 1 | 50A Junction box I / P (glass lifter relay, fuses – P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, DANGER 15A) |
| INVERTER | 50A Oil Pump Inverter |
| EVERYTHING | 125A Alternator, fuse (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
| ABS 1 | 40A ESC Module |
| ABS 2 | 40A ESC Module |
| RR HTD | 40A Junction Box I / P (Rear Heating Relay) |
| BLOWER 1 | 40A Fan relay |
| MDPS 1 | 80A EPS control module |
| IG 2 | 40A Ignition Switch, PDM Relay Box (IG 1 Realy), Start Relay |
| IG 1 | 40A Ignition Switch, PDM Relay Box (IG 2 Realy) |
| ECU 1 | 30A Engine control relay |
| H/LP | 20A Headlight relay |
| C/FAN | 30A A / C fan relay |
| B+2 | 50A I / P Junction Box (Tail Light Relay, Fuse – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, power supply Connector – ROOM LP 10A, MODULE 15A) |
| F/PUMP | 15A Fuel pump relay |
| PDM | 25A PDM, Smart Key Control Module |
| SEAT HEATER | 20A Heated driver’s seats, Heated passenger seats |
| ECU 2 | 15А PCM / ECM |
| TCU | 20А PCM |
| H/LP HI | 20A Headlight relay |
| HORN | 10A Signal relay |
| DEDICATE DRL | 10А BCM |
| BLOWER 2 | 10A Air conditioning control module (Auto) |
| SENSOR 1 | 10A Camshaft position sensor # 1 / # 2, oil control valve # 1 / # 2, canister control valve, air conditioning relay, immobilizer module |
| SENSOR 2 | 10A C / Fan Hl / Low Relay, Injector # 1 – # 4 |
| IGN COIL | 15A Ignition coil # 1 ~ # 4, capacitor |
| ECU 3 | 20А PCM / ECM |
| SENSOR 3 | 15A Oxygen sensor (up / down), fuel pump relay, purge control solenoid valve, variable air flow solenoid valve |
| H/LP LH | 10A Left front headlight |
| H/LP RH | 10A Right headlight |
| HTD STRG | 15A Heated steering wheel |
| WIPER | 10А PCM |
| B/UP LP (AP) | 10A Electro chrome mirror, left / right side combination rear light, instrument cluster, A / V and navigation head unit, audio |
| MDPS2 | 10A EPS control module |
| A / CON | 10A A / C compressor relay |
Additional box
Installed on Kia Soul models with a diesel engine.
Here are the elements responsible for the operation of additional heating and glow plugs.
That’s all. And if you have something to add to the material, write in the comments.
