Выбор правильного предохранителя для Hyundai Elantra
При выборе предохранителя для Hyundai Elantra необходимо соблюдать несколько важных критериев:
Правильная номинальная величина: предохранитель должен быть подобран в соответствии с требуемым током в цепи. Для определения правильной номинальной величины смотрите настройки автомобиля, руководство по эксплуатации или обращайтесь к дилеру Hyundai.
Правильный размер: предохранитель должен быть физически совместим с гнездом предохранителя в автомобиле
Обратите внимание на размеры, указанные на предохранителе и убедитесь, что они совпадают с размерами гнезда.
Качество и надежность: выбирайте предохранители известных производителей, чтобы быть уверенными в их надежности и качестве. Некачественные предохранители могут не сработать при необходимости и привести к серьезным повреждениям автомобиля.
Если вы сомневаетесь в правильности выбора предохранителя, рекомендуется обратиться к сертифицированному дилеру Hyundai или профессионалу в области автомобильной электрики для получения консультации и помощи. Никогда не заменяйте предохранитель на более высокий ток, так как это может привести к серьезным повреждениям или пожару.
Как определить тип и номинал предохранителя
Правильное определение типа и номинала предохранителя очень важно, чтобы обеспечить правильную работу электрической системы автомобиля Hyundai Elantra. В случае неисправности предохранителя, безопасность и функциональность автомобиля могут быть нарушены
Для определения типа и номинала предохранителя, вам нужно:
- Проверить руководство по эксплуатации: В руководстве по эксплуатации вашего автомобиля Hyundai Elantra вы найдете информацию о типах и номиналах предохранителей, которые используются в разных системах автомобиля. Обратитесь к разделу «Предохранители» или «Электрические системы» для получения нужной информации.
- Проверить наклейку на крышке блока предохранителей: В большинстве автомобилей Hyundai Elantra находится блок предохранителей под капотом или на панели приборов. На крышке блока предохранителей обычно указаны типы и номиналы предохранителей, которые используются в различных цепях электрических систем автомобиля. Обратитесь к наклейке на крышке блока предохранителей, чтобы получить нужную информацию.
- Проверить сам предохранитель: Номинал предохранителя обычно указан на его корпусе в амперах. Отсоедините предохранитель от соответствующей цепи и проверьте номинал, который указан на корпусе предохранителя. Если номинал не виден или стерт, вы можете использовать мультиметр для измерения номинала предохранителя.
Помните, что для замены предохранителя важно использовать предохранитель с тем же типом и номиналом, чтобы избежать повреждения электрических систем вашего автомобиля Hyundai Elantra
Passenger compartment fuse box
Located under the dashboard on the driver’s side behind the protective cover.
Legend from the box cover

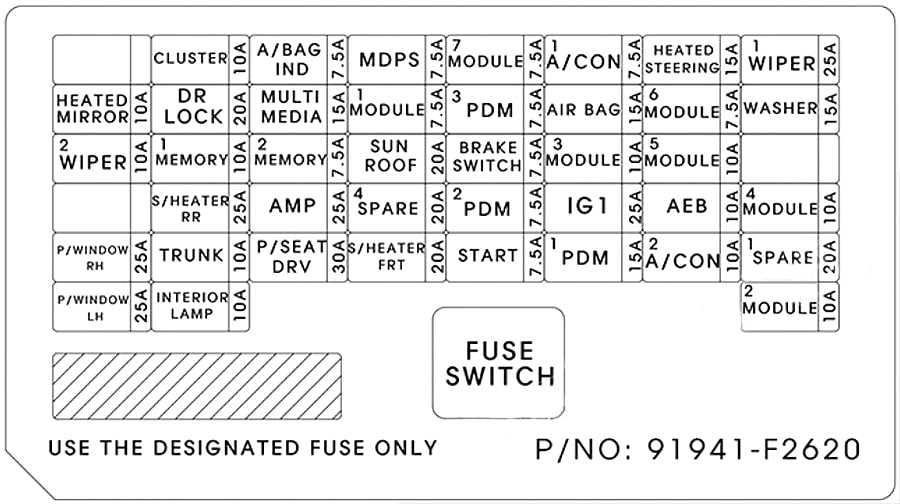

Diagram
Assignment
| HEATED MIRROR | 10A Outside mirror with electric driver / passenger, air conditioning control module |
| WIPER 2 | 10А PCM, BCM |
| P/WINDOW RH | 25A Relay right glass lifter |
| P/WINDOW LH | 25A Relay left electric glass lifter, driver safety electric glass lifter module |
| CLUSTER | 10A CLUSTER |
| DR LOCK | 20A Door lock / unlock relay, reverse / reverse connection block (two turn unlock relay) |
| MEMORY 1 | 10A Driver / Passenger Door Module, Driver IMS Module, A / C Control Module, Instrument Cluster, Electrochromic Mirror, BCM, Data Link Connector |
| S/HEATER RR | 15A Rear seat heater control module |
| TRUNK | 10A Trunk relay |
| INTERIOR LAMP | 10A Interior lamp, left / right front washbasin lamp, overhead console lamp, ignition key ILL. & Door warning switch, luggage compartment lamp |
| A/BAG IND | 7.5A Instrument cluster, air conditioning control unit |
| MULTI MEDIA | 15A CD player, audio, audio / video and navigation device |
| MEMORY 2 | 7.5A Memory |
| AMP | 25A Amplifier |
| P/SEAT DRV | 30A Driver seat manual control switch, driver IMS module |
| MDPS | 7.5A MDPS unit |
| MODULE 1 | 7.5A Key lock, driver / passenger external smart key handle, driver / passenger door module |
| SUNROOF | 20A Roof hatch |
| SPARE 1 | 10A Reserve |
| S/HEATER FRT | 20A Front seat heater control module |
| MODULE 7 | 7.5A Front seat heater control module, rear seat heater control module, sunroof motor |
| PDM 3 | 7.5A Smart key control module, immobilizer module |
| BRAKE SWITCH | 7.5A Brake Light Switch, Smart Key Control Module |
| PDM 2 | 7.5A Smart key control module, immobilizer module |
| START | 7.5A smart key, ignition switch, transmission range switch, ignition switch |
| A / CON 1 | 7.5A Ionizer, A / C control module, E / R junction box (A / C relay, fan relay) |
| AIR BAG | 15A SRS control module, passenger detection sensor |
| MODULE 3 | 10A Brake Light Switch, BCM, Sport Mode Switch, Driver / Passenger Door Module |
| IG1 | 25A PCB block (fuse: ABS3, ECU5, TCU2) |
| PDM 1 | 15A Smart key control module |
| HEATED STEERING | 15A Heated steering wheel |
| MODULE 6 | 7.5A BCM Smart Key Control Module |
| MODULE 5 | 10A Airbag switch, electrochromic mirror, automatic transmission shift lever indicator, A / V and navigation system head unit, audio system, air conditioning control module, console switch, left / right, left / right headlight, front seat heater control module, rear heater control module seat, driver IMS module |
| AEB | 10A Module AEB |
| A / CON 2 | 10A E / R junction box (fan relay), fan motor, fan resistor, air conditioning control module |
| WIPER 1 | 25A Wiper motor, PCB assembly (front (lower) wiper relay) |
| WASHER | 15A Multi Function Switch |
| MODULE 4 | 10A Block DBL, Lane Departure Warning, Park Assist Buzzer, BCM, Left / Right Blind Spot Detection Radar |
| SPARE 2 | 10A Reserve |
| MODULE 2 | 10A E / R Junction Box (Socket Relay), USB Charging Socket , Smart Key Control Module, BCM, Audio, A / V and Navigation Head Unit, CD Player, Powered External Mirror Switch, AMP |

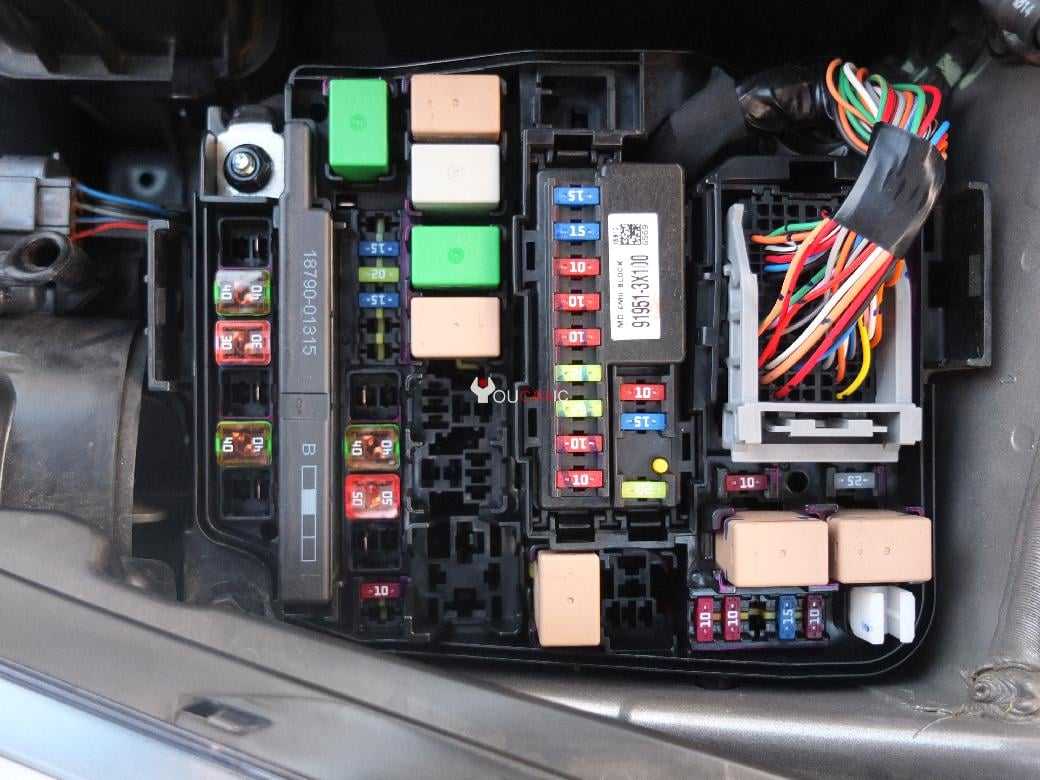

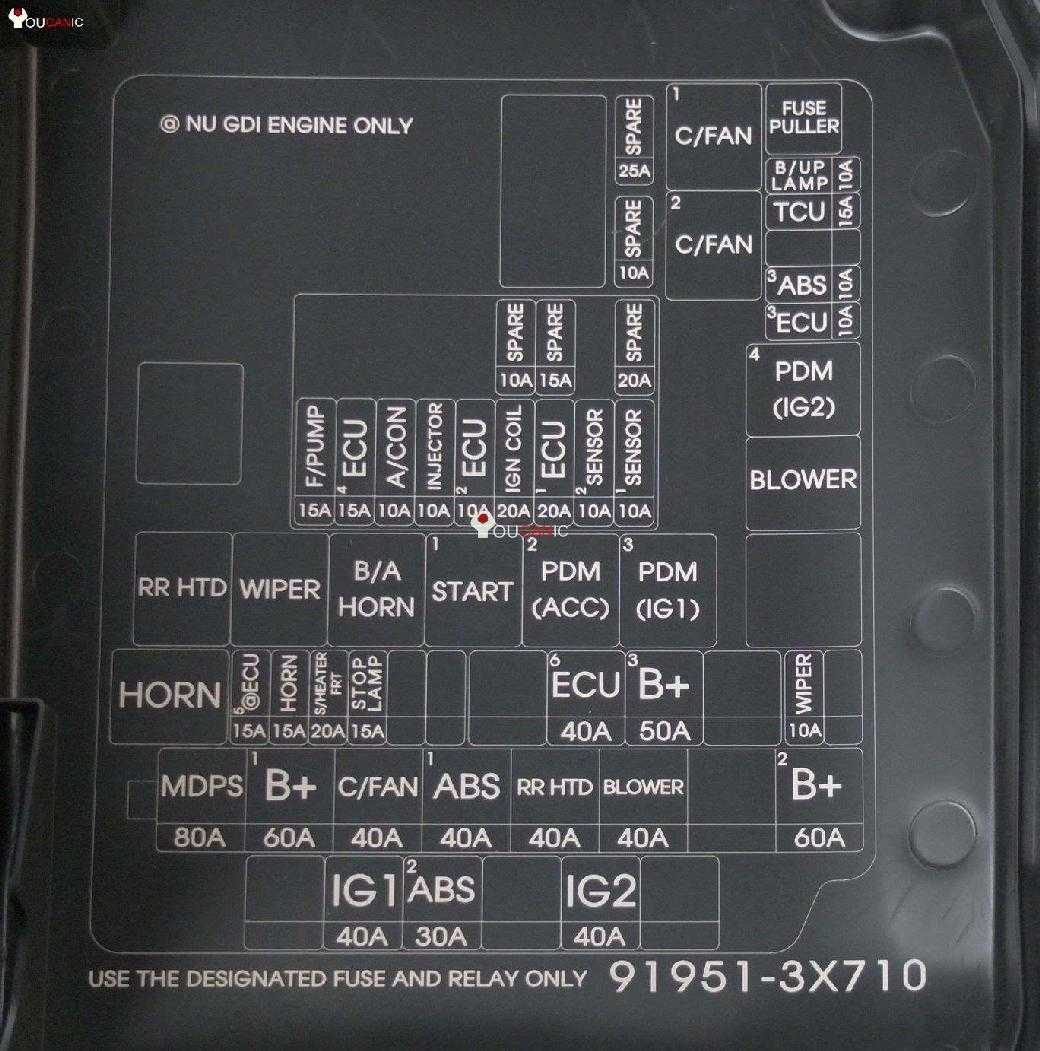

Engine Compartment Fuse Panel
| MDPS | 80A | EPS Control Module | ||
| B+1 | 60A | SmartJunction Box(ARISU 1 (4CH), IPS 1, FUSE – P/WDW LH, P/WDW RH, TRUNK, AMP 1) | ||
| C/FAN | 40A | C/FAN Lo Relay, C/FAN Hi Relay | ||
| ABS 1 | 40A | ESC Module, Multipurpose Check Connector | ||
| RR HTD | 40A | RR HTD Relay | ||
| BLOWER | 40A | Blower Relay | ||
| SPARE | 40A | – | ||
| B+2 | 60A | Smart Junction Box(Turn Signal Lamp Sound Relay, ARISU 2 (4CH), IPS (1CH), | ||
| IPS (2CH), FUSE – P/SEAT DRV, SUNROOF) | ||||
| B/UP LAMP | 10A | Electro Chromic Mirror, A/V & Navigation Head Unit, Rear Combination Lamp (In) LH/RH, M/T – | ||
| Back-Up Lamp Switch, BCM, Instrument Cluster | ||||
| TCU 1 | 15A | M/T – Vehicle Speed Sensor, A/T – Transaxle Range Switch | ||
| ABS 3 | 10A | ESC Module, Multipurpose Check Connector | ||
| ECU 3 | 10A | Stop Lamp Switch, M/T – ECM, A/T – PCM | ||
| WIPER | 10A | Rain Sensor, M/T – ECM, A/T – PCM | ||
| B+3 | 50A | Smart Junction Box (Leak Current Autocut Device, FUSE – MODULE 1, PDM 1, PDM 2, DR LOCK) | ||
| EMS | 40A | EMS Box(Engine Control Relay, FUSE – ECU 4, A/CON, F/PUMP) |
| ISG INVERTER | 50A | Oil Pump Inverter | |
| STOP LP | 15A | Stop Lamp Switch, Smart Key Control Module | |
| S/HEATER FRT | 20A | Driver/Passenger Seat Warmer Module | |
| HORN | 15A | Horn Relay | |
| IG 2 | 40A | W/O Smart Key: Ignition Switch, Start 1 Relay, | |
| With Smart Key: PDM 4 (IG2) Relay, Start 1 Relay | |||
| ABS 2 | 30A | ESC Module, Multipurpose Check Connector | |
| IG 1 | 40A | W/O Smart Key: Ignition Switch, With Smart Key: PDM 3 (IG1) Relay, PDM 2 (ACC) Relay | |
| F/PUMP | 15A | F/PUMP Relay | |
| ECU 4 | 15A | PCM (A/T), ECM (M/T) | |
| A/CON | 10A | A/C COMP Relay | |
| INJECTOR | 10A | Injector #1 / #2 / #3 / #4, A/C COMP Relay, F/PUMP Relay | |
| ECU 2 | 10A | PCM (A/T), ECM (M/T) | |
| IGN COIL 1 | 20A | Ignition Coil #1 / #2 / #3 / #4, Condenser | |
| ECU 1 | 20A | – | |
| SENSOR 2 | 10A | Immobilizer Module, Camshaft Position Sensor #1 / #2 |
| SENSOR 1 | 10A | Oxygen Sensor (UP/DOWN), Canister Close Valve, Variable Intake Solenoid Valve, Oil Control |
| Valve #1 / #2, Purge Control Solenoid Valve, C/FAN LO Relay, C/FAN HI Relay |
Блок в салоне
Находится под панелью со стороны водителя за защитной крышкой.
Пример схемы с крышки блока
Схема
Описание
| HEATED MIRROR | 10А Наружное зеркало с электроприводом водителя / пассажира, модуль управления кондиционером |
| WIPER 2 | 10А PCM, BCM |
| P/WINDOW RH | 25А Реле правого стекло подъемника |
| P/WINDOW LH | 25А Реле левого электрического стекло подъемника, модуль электрического стекло подъемника безопасности водителя |
| CLUSTER | 10А КЛАСТЕР |
| DR LOCK | 20А Реле блокировки / разблокировки дверей, соединительный блок заднего / заднего хода (двух оборотное реле отпирания) |
| MEMORY 1 | 10А Модуль двери водителя / пассажира, Модуль IMS водителя, Модуль управления кондиционером, Комбинация приборов, Электрохромное зеркало, BCM, Разъем канала передачи данных |
| S/HEATER RR | 15А Модуль управления обогревателем заднего сиденья |
| TRUNK | 10А Реле багажника |
| INTERIOR LAMP | 10А Лампа освещения салона, левая / правая передняя лампа на умывальнике, лампа верхней консоли, ключ зажигания ILL. & Сигнальный выключатель двери, лампа багажного отделения |
| A/BAG IND | 7,5А Комбинация приборов, блок управления кондиционером |
| MULTI MEDIA | 15А CD-плеер, аудио, аудио / видео и навигационное устройство |
| MEMORY 2 | 7,5А Память |
| AMP | 25А Усилитель |
| P/SEAT DRV | 30А Переключатель ручного управления сиденья водителя, модуль IMS водителя |
| MDPS | 7,5А Блок MDPS |
| MODULE 1 | 7,5А Блокировка ключа, внешняя ручка смарт-ключа водителя / пассажира, модуль двери водителя / пассажира |
| SUNROOF | 20А Люк на крыше |
| SPARE 1 | 10А Резерв |
| S/HEATER FRT | 20А Модуль управления обогревателем переднего сиденья |
| MODULE 7 | 7,5А Модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья, электродвигатель люка в крыше |
| PDM 3 | 7,5А Модуль управления смарт-ключом, модуль иммобилайзера |
| BRAKE SWITCH | 7,5А Выключатель стоп-сигнала, модуль управления смарт-ключом |
| PDM 2 | 7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| START | 7,5А смарт-ключ, переключатель зажигания, переключатель диапазона коробки передач, переключатель замка зажигания |
| A/CON 1 | 7,5А Ионизатор, модуль управления кондиционером, соединительный блок E / R (реле кондиционера, реле вентилятора) |
| AIR BAG | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 3 | 10А Выключатель стоп-сигнала, BCM, выключатель спортивного режима, модуль двери водителя / пассажира |
| IG1 | 25А Блок печатной платы (предохранитель: ABS3, ECU5, TCU2) |
| PDM 1 | 15А Модуль управления смарт-ключом |
| HEATED STEERING | 15А Подогрев руля |
| MODULE 6 | 7,5А BCM, модуль управления смарт-ключом |
| MODULE 5 | 10А Переключатель аварийной подушки, электрохромное зеркало, индикатор рычага переключения АКПП, головное устройство A / V и навигационной системы, аудиосистема, модуль управления кондиционером, консольный переключатель, левый / правый, левая / правая фара, модуль управления обогревателем передних сидений, задний Модуль управления обогревателем сиденья, модуль IMS водителя |
| AEB | 10А Модуль AEB |
| A/CON 2 | 10А Соединительный блок E / R (реле вентилятора), двигатель вентилятора, резистор вентилятора, модуль управления кондиционером |
| WIPER 1 | 25А Электродвигатель стеклоочистителя, блок печатной платы (реле переднего (нижнего) стеклоочистителя) |
| WASHER | 15А Много функциональный переключатель |
| MODULE 4 | 10А Блок DBL, система предупреждения о выезде с полосы движения, зуммер системы помощи при парковке, BCM, левый / правый радар обнаружения слепых зон |
| SPARE 2 | 10А Резерв |
| MODULE 2 | 10А Соединительный блок E / R (реле розетки), USB-разъем для зарядки, модуль управления смарт-ключом, BCM, аудио, аудио / видео и головное устройство с навигацией, CD-плеер, выключатель внешнего зеркала с питанием, AMP |
Вопрос-ответ:
Какие типы предохранителей используются в автомобилях Hyundai Elantra?
В автомобилях Hyundai Elantra используются различные типы предохранителей, включая стеклоплавкие предохранители, предохранители с винтовым креплением и предохранители со стеклокерамическим корпусом.
Сколько предохранителей находится в автомобиле Hyundai Elantra?
Количество предохранителей в автомобиле Hyundai Elantra может варьироваться в зависимости от его модификации. Обычно это от 20 до 30 предохранителей, которые защищают различные системы автомобиля.
Где расположены предохранители в Hyundai Elantra?
Предохранители в Hyundai Elantra расположены в предохранительных блоках, которые находятся в разных местах автомобиля. Обычно они размещены в моторном отсеке, салоне автомобиля или в багажнике.
Какова цель предохранителей в автомобиле Hyundai Elantra?
Цель предохранителей в автомобиле Hyundai Elantra — защитить электрические системы и компоненты от перегрузки или короткого замыкания. Они предотвращают возгорание и повреждения электрооборудования автомобиля.
Что делать, если предохранитель перегорел в автомобиле Hyundai Elantra?
Если предохранитель перегорел в автомобиле Hyundai Elantra, необходимо заменить его на новый предохранитель с такими же характеристиками
Важно найти и устранить причину перегорания предохранителя, чтобы избежать повторных поломок
Interior Instrument panel
| Fuse Name | Fuse rating | Protected Component |
| START | 7.5A | W/O Smart Key: ICM Relay Box(Burglar Alarm Relay), With Smart Key: A/T – Transaxle Range Switch, M/T – ECM, E/R Fuse & Relay Box(Start 1 Relay), Smart Key Control Module |
| A/BAG | 15A | SRS Control Module, Passenger Weight Classification Sensor |
| A/BAG IND | 7.5A | Instrument Cluster |
| CLUSTER | 7.5A | ISG LDC (Audio), Cluster (ISG) |
| C/LIGHTER | 15A | Cigarette Lighter |
| BCM | 7.5A | Smart Key Control Module, BCM |
| A/CON SWITCH | 7.5A | A/C Control Module |
| MODULE 2 | 7.5A | Electro Chromic Mirror, ESC Off Switch |
| MDPS | 10A | EPS Control Module |
| MODULE 4 | 7.5A | Rear Parking Assist Sensor LH/RH (IN/OUT), A/C Control Module(Auto A/C), ATM Lever Indicator |
| IG1 | 20A | E/R Fuse & Relay Box(Fuse – TCU 1, B/UP LP, ECU 3, ABS 3) |
| PDM 3 | 7.5A | Smart Key Control Module |
| POWER OUTLET FRT | 20A | Power Outlet |
| MODULE 6 | 10A | AMP, Power Outside Mirror Switch, Audio, A/V & Navigation Head Unit, Digital Clock |
| HTD MIRR | 10A | Driver/Passenger Power Outside Mirror, A/C Control Module |
| MODULE 3 | 7.5A | Audio, Tire Pressure Monitoring Module, Digital Clock, BCM, Instrument Cluster, Driver/Passenger Seat Warmer Module |
| BRAKE SWITCH | 10A | – |
| SPARE | 15A | – |
| SUNROOF | 15A | Sunroof |
| SPARE | 15A | – |
| SPARE | 15A | – |
| BLOWER | 10A | Manual A/C – A/C Control Module, ECM/PCM, Blower Resistor |
| INTERIOR LAMP | 10A | Luggage Lamp, Vanity Lamp LH/RH, Room Lamp, Overhead Console Lamp, Ignition Key Ill. & Door Warning Switch(W/O Smart Key) |
| TRUNK | 10A | Trunk Relay |
| MODULE 1 | 7.5A | Sport Mode Switch(A/T), Key Solenoid(W/O Smart Key) |
| SPARE | 15A | – |
| S/HEATER RR | 15A | Rear Seat Warmer Switch LH/RH |
| MODULE 7 | 7.5A | Smart Key Control Module, BCM |
| MULTIMEDIA | 15A | Audio, A/V & Navigation Head Unit |
Блок под капотом
Основной блок
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.
Схема
Обозначение предохранителя
| один | 120А АККУМУЛЯТОР. Главный предохранитель |
| 2 | 50А БАТАРЕЯ. Стеклоподъемник, задние фонари, внутренние предохранители 4, 13 — 16 |
| 3 | 20А КОНД. Вентилятор радиатора кондиционера |
| 4 | 20А РАД. Вентилятор радиатора двигателя |
| 5 | ЭБУ 20А. Генератор, ЭБУ, топливный насос |
| 6 | 40A IGN. Зажигание, пуск |
| 7 | 15А ING. Форсунки, регулятор холостого хода, клапан адсорбера, датчик положения распределительного вала |
| 8 | 10А СНСР. Датчик кислорода (лямбда-зонд), ЭБУ |
| 9 | 15A LDR. Дневные ходовые огни (ближний свет при включенном зажигании) |
| 10 | 20А Ч / СТИРКА. Омыватели фар (не используются) |
| 11 | 15A F / FOG. Передние противотуманные фары |
| 12 | ЭБУ 10А. ЭБУ АКПП |
| тринадцать | 15А СИГНАЛ КОНДИЦИОНЕРА. Звуковой сигнал, кондиционер |
| 14 | 15A H / LP (HI). Ослепительный |
| 15 | 15A H / LP (LO). Ближний свет |
| шестнадцать | 30А ABS1. Антиблокировочная тормозная система (ABS) |
| 17 | 30А ABS2. Антиблокировочная тормозная система (ABS) |
| 18 | ВОЗДУХОДУВКА 30А. Вентилятор внутреннего отопления |
Назначение реле
| 19 | ГОЛОВНАЯ ФАРА HI Дальний свет фар |
| ветры | Кондиционер |
| 21 год | ТОПЛИВНЫЙ НАСОС Топливный насос |
| 22 | ПРОТИВОТУМАННЫЕ ФАРА Передние противотуманные фары |
| 23 | ДВИГАТЕЛЬ ОЧИСТИТЕЛЯ Электродвигатель стеклоочистителя |
| 24 | РОГОВЫЙ СИГНАЛ |
| 25 | CONDENSER FAN 2 Реле вентилятора радиатора 2 кондиционера |
| 26 | БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ |
| 27 | НАЧАТЬ закуску |
| 28 год | ВЕНТИЛЯТОР КОНДЕНСАТОРА 1 Реле 1 вентилятора радиатора кондиционера |
| 29 | НИЖНЯЯ ФАРА Ближний свет фар |
| тридцать | ВЕНТИЛЯТОР РАДИАТОРА Вентилятор радиатора двигателя |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Схема
Расшифровка
- 1 — Реле свечей накаливания
- F1 (30A) — Подогреватель топлива
- F2 (30A) — Подогреватель охлаждающей жидкости
- F3 (80A) — Свеча накаливания
- F4 (60A) — Подогреватель охлаждающей жидкости
Где предохранитель габаритных огней на Hyundai Elantra?
.Мы будем сейчас попробуйте найти предохранитель для габаритных огней в вашем Hyundai Elantra. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые управляют правильной работой ваших габаритных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Hyundai Elantra.
Замена внутреннего предохранителя габаритных огней вашего Hyundai Elantra
.Сначала мы сконцентрируемся на внутреннем предохранителе габаритных огней вашего Hyundai Elantra. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Hyundai Elantra.
Просмотрите инструкции на крышке блока предохранителей, чтобы найти предохранитель габаритного света вашего Hyundai Elantra , его следует упомянуть под названием «Парковочные огни» .
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последнему разделу этого руководства и проверьте источник питания ваших стояночных огней. В качестве последнего решения вы можете отнести свой автомобиль к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.
Замена реле предохранителя стояночного света на вашем Hyundai Elantra
Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Hyundai Elantra, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
- Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы пытаетесь найти другие предохранители, такие как предохранитель стартера на Hyundai Elantra, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.
Чтобы получить больше советов по Hyundai Elantra, взгляните на Hyundai Elantra категория.
Frequently Asked Questions
How much does a fuse replacement cost?
If you’re replacing the fuse, it will cost $10-$20. From the dealership, it will cost around $100.
We hope you find the 2011-2016 Hyundai Elantra Fuse List, and Location guide helpful. Check these troubleshooting and repair guides for more help on your Hyundai.
Author
Rushit Hila • ASE Certified
Rushit Hila, an ASE-certified engineer (G1 Automotive Maintenance and Repair), brings over two decades of hands-on experience in the automotive world to his writing. With a strong educational background, including a Master of Science in Engineering and a Bachelor of Science in Engineering, he has honed his skills and expertise through years of practical work. As a respected authority in the field, Mr. Hila is dedicated to offering insightful and valuable content that resonates with both vehicle owners and mechanics.
View all posts
Блок в салоне
Он расположен под панелью приборов со стороны водителя, за защитной крышкой.
Схема
Описание
| один | 10A Указатели поворота, фонари заднего хода |
| 2 | 10А Освещение панели приборов, ДХО, генератор, таймер дворников, штатная сигнализация |
| 3 | Подушка безопасности 15A |
| 4 | Сигнализация 10А |
| 5 | Электродвигатель внутреннего нагревателя 10А |
| 6 | 10А Правая фара, внутреннее освещение |
| 7 | 10А Левая фара, внешнее освещение |
| 8 | 10A OEM сигнализация, пусковая цепь |
| 9 | 10A Часы, электрические зеркала, аудиосистема |
| 10 | 10A Круиз-контроль, ЭБУ, ЭБУ АКПП, спидометр |
| 11 | 10А АБС |
| 12 | 10A Сигнальная лампа подушки безопасности |
| тринадцать | 30А Обогрев заднего стекла |
| 14 | Выдвижной антенный двигатель 20А |
| 15 | 15A Центральный замок, люк |
| шестнадцать | 15A Стоп-сигналы, электрические стеклоподъемники |
| 17 | 10А Обогрев заднего стекла и обогрев боковых зеркал |
| 18 | Прикуриватель 15А и розетка 12В |
| 19 | 10A Не используется |
| ветры | 10A Кондиционер, освещение, электрические стеклоподъемники |
| 21 год | 15А Задний дворник и омыватель |
| 22 | 20A Стеклоочиститель и омыватель переднего стекла |
| 23 | Сиденья с подогревом 20А |
| 24 | 10A Кондиционер, блокировка временной задержки ветрового стекла, затемнение зеркал, люк на крыше |
| 25 | 15А Салонный свет, багажник, замок зажигания, диагностический разъем, аудиосистема |
| Короткий разъем | Свитер. Освещение бардачка, аудиосистема, кондиционер |
| P / WDW | Электрические стеклоподъемники 30А |
| замена | Запасные предохранители |
В зависимости от конфигурации отдельные релейные элементы могут быть размещены на задней панели устройства.
FAQ
What are the fuses in the Hyundai Elantra 2023 used for?A: The Hyundai Elantra 2023’s fuses guard against overloading and short-circuiting, which may result in major harm or even fires to the electrical components.
What many of fuses does the Hyundai Elantra 2023 have?A: The Hyundai Elantra 2023 has a different amount of fuses depending on the trim level and choices. But normally, there are between 30 and 40 fuses.
Where is the Hyundai Elantra 2023’s fuse box located?A: The fuse box is normally found on the driver’s side of the Hyundai Elantra 2023 beneath the dashboard.
Can the Hyundai Elantra 2023 have more electrical issues because of a blown fuse?A: If a blown fuse isn’t changed right away, the Hyundai Elantra 2023 may have further electrical issues.
What is the Hyundai Elantra 2023’s fuse amperage rating?A: The electrical component that each fuse covers determines the amperage rating of the fuse in the Hyundai Elantra 2023.
What happens if I use a fuse rated for more amperage than is suggested?A: Using a fuse with a greater amperage rating than the one that is advised might overload an electrical component, which could lead to damage.
How can I tell if a fuse in my Hyundai Elantra 2023 has blown?A: You may physically examine the fuse or use a multimeter to check for continuity to see whether a fuse in your Hyundai Elantra 2023 has blown.
Can I use a different kind of fuse to replace a fuse in my Hyundai Elantra 2023?A fuse in your Hyundai Elantra 2023 should not be replaced; instead, a fuse of the same kind and amperage rating should be used.
What should I do if I’m unsure which fuse in my Hyundai Elantra 2023 is the issue?A: It is advised to go to the owner’s handbook or have a certified mechanic examine your Hyundai Elantra 2023 if you are unsure of which fuse is the issue.
How often can fuses in a Hyundai Elantra 2023 be changed?A: The fuses in the Hyundai Elantra 2023 usually hold up for the duration of the vehicle, however, they could need to be changed if they are damaged or blown.
In my Hyundai Elantra 2023, can I use a fuse with a lower amperage rating than the suggested rating?A: No, doing so might result in the electrical component failing or malfunctioning if you use a fuse with a lower amperage rating than what is advised.
What distinguishes a circuit breaker from a typical fuse in the Hyundai Elantra 2023?A: A circuit breaker may be reset after it trips, but a normal fuse is a one-time-use device that must be replaced when it blows.
How can I tell whether a fuse in my Hyundai Elantra 2023 is made for AC or DC voltage?A: The owner’s handbook or the fuse itself is often printed with the voltage rating of the fuse.
Is it possible to change a fuse in my Hyundai Elantra 2023 while it is still in motion?A: No, before changing a fuse in a Hyundai Elantra 2023, it’s preferable to switch off the vehicle and remove the key from the ignition.
Useful Link
View Full User Guide: Hyundai Elantra 2023 User Guide | Auto User GuideDownload Manuals: Manuals & Warranties Resources | Hyundai Resources2023 Hyundai Elantra Specs, Price, Features, Milage (Brochure)
