Схема предохранителей и реле на Kia Sportage 2 поколения
На Kia Sportage 2 используются ножевые предохранители и силовые плавкие вставки. Они состоят из полупрозрачного пластмассового корпуса с проволочной спиралью внутри и контактной группы.
Перемычки устанавливаются в цепи питания в следующих целях:
- предотвратить разрушение электрооборудования при коротком замыкании;
- защитить водителя и пассажиров от удара током;
- ограничить область распространения неисправности.
Во время замены перегоревших предохранителей нужно выполнить несколько требований:
- принять меры по предотвращению самопроизвольного движения автомобиля;
- отсоединить клеммы от аккумулятора;
- использовать диэлектрический инструмент;
- устанавливать только новые калиброванные детали.
Необходимо периодически контролировать резерв плавких вставок. Покупать недостающие предохранители надо только в специализированных магазинах или автосервисах.
Найти схемы, где указано расположение защитных и пусковых элементов, можно на обороте крышек монтажных модулей.
Для авто 2005–2006 года
Изображение на защитной панели модуля в салоне выглядит так:

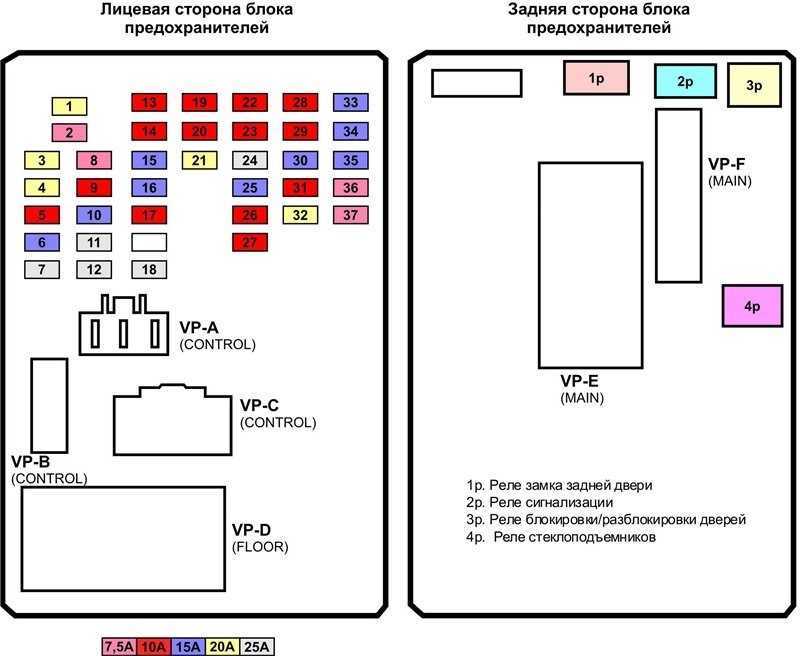

Схема и расшифровка блока предохранителей в салоне.
Под капотом кроссовера водитель увидит на крышке установочного бокса следующую табличку:
Схемы блока под капотом.
Расшифровка значений блока под капотом.
Для КИА Спортейдж 2008 года
После рестайлинга изменений в схемах предохранителей не произошло. В зависимости от комплектации на свободные вставки может быть подключено дополнительное оборудование.
Схема предохранителей KIA Sportage 2004-2010
Предохранители прикуривателя (розетки) в KIA Sportage расположены в блоке предохранителей панели приборов (см. предохранители «P/ВЫПУСК.RR» (розетка сзади), «P/ВЫПУСК.ПЕР.» (розетка спереди) и «C/зажигалка» (прикуриватель)).
Оглавление
Расположение блока предохранителей
Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем
Назначение предохранителей на панели приборов
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ХВОСТ ПРАВЫЙ | 10A | Задний фонарь (справа) |
| РР ХТР | 30A | Задний антиобледенитель |
| ОПАСНОСТЬ | 15A | Световой сигнал опасности |
| БЕЗОПАСНОСТЬ P/WDW | 15A | Безопасное электрическое окно |
| ГТД ЗЕРКАЛО | 10A | Обогрев наружных зеркал заднего вида |
| ХВОСТ ЛЕВЫЙ | 10A | Задний фонарь (левый) |
| ЭБУ (В+) | 10A | ТКУ, Иммобилайзер |
| P/ВЫПУСК.RR | 15A | Розетка (сзади) |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Задний стеклоочиститель |
| Ф/ЗЕРКАЛО | 10A | Складывание наружного зеркала заднего вида |
| НАЧАЛО | 10A | Выключатель замка/блокировки зажигания, Противоугонная система |
| AV | 10A | Аудио |
| P/ВЫПУСК.ПЕР. | 15A | Розетка (спереди) |
| БД II | 10A | БД II, Диагностика |
| S/HTR | 20A | Подогрев сиденья |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| C/зажигалка | 15A | Зажигалка |
| АУДИО | 10A | ETACS, Аудио, Дверной замок, Зеркало с электроприводом с дистанционным управлением |
| КОМНАТА LP | 10A | Комбинация приборов, ETACS, кондиционер, часы, комнатная лампа |
| S/КРЫША И D/БЛОКИРОВКА | 20A | Люк, Дверной замок |
| А/КОН | 10A | Кондиционер |
| IGN | 10A | Подогреватель топливного фильтра, AQS, фара |
| П/ВДВ-1 | 30A | Электростеклоподъемник (слева) |
| П/ВДВ-2 | 30A | Электростеклоподъемник (справа) |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ИС КАТУШКА | 20A | Катушка зажигания |
| T/SIG | 15A | Световой сигнал поворота |
| A/СУМКА ИНД. | 10A | Кластер |
| КЛАСТЕР | 10A | Кластер |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 10A | Запасной предохранитель |
| B/UP | 10A | Резервный свет |
| СУМКА | 15A | Воздушная подушка |
| ABS | 10A | Антиблокировочная тормозная система |
| ECU | 10A | TCS, ESP, иммобилайзер |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 30A | Запасной предохранитель |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 20A | Запасной предохранитель |
| P/CONN | 30A | Предохранитель разъема питания |
| ШУНТНОЕ СОЕДИНЕНИЕ | — | Шунтирующий соединитель |
Моторного отсека
Назначение предохранителей в моторном отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| А/КОН | — | Реле кондиционера |
| ATM | — | Реле управления автоматической коробкой передач |
| УСЛОВИЕ2 | — | Конденсаторное (низкое) реле |
| DEICE | — | Реле дефростера |
| Ф/туман | — | Реле передних противотуманных фар |
| F/НАСОС | — | Реле топливного насоса |
| HDLP ПРИВЕТ | — | Реле фар (дальний свет) |
| HDLP LO | — | Реле фар (ближнего света) |
| HORN | — | Реле звукового сигнала |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | — | Реле стеклоочистителя |
| УСЛОВИЕ1 | — | Конденсаторное (высокое) реле |
| MAIN | — | Главное реле |
| НАЧАЛО | — | Реле пускового двигателя |
| УСЛОВИЕ1 | 40A | Конденсатор (высокий) |
| УСЛОВИЕ2 | 30A | Конденсатор (низкий) |
| IGN1 | 30A | Замок зажигания |
| IGN2 | 30A | Запустить двигатель |
| ABS1 | 40A | АБС, ЕСП |
| ABS2 | 40A | АБС, ЕСП |
| ИП В+ | 60A | В панели В+ |
| ВОЗДУХОДУВКА | 40A | воздуходувка |
| ALT | 120А (2,0 л бензин) 140А (2,7 л бензин, 2,0 л дизель) | Генератор |
| А/КОН | 10A | Кондиционер |
| SNSR | 10A | Датчики |
| DEICE | 15A | Дефростер |
| DRL | 15A | Дневной ходовой свет |
| Ф/туман | 15A | Передняя противотуманная фара |
| F/НАСОС | 15A | Топливный насос |
| F/СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель |
| HDLP ПРИВЕТ | 20A | Фара (высокая) |
| HDLP LO | 15A | Фара (низкая) |
| HORN | 15A | Horn |
| INJ | 15A | Инжектор |
| STOP | 15A | Стоп-сигнал |
| 4WD | 20A | 4WD ЭБУ |
| AMP | 20A | Усилитель |
| ATM | 20A | Автоматическое управление коробкой передач |
| ECU | 30A | Блок управления двигателем |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| ЗАПАСНОЙ | 30A | Запасной предохранитель |
Дополнительная панель в моторном отсеке (только дизель)
Назначение предохранителей на вспомогательной панели (только дизель)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| РЕЛЕ СВЕЧИ ЗАКАЛА | — | Реле свечи накаливания |
| РЕЛЕ ОБОГРЕВАТЕЛЯ 1 | — | Реле нагревателя PTC 1 |
| РЕЛЕ НАГРЕВАТЕЛЬ2 | — | Реле нагревателя PTC 2 |
| РЕЛЕ НАГРЕВАТЕЛЬ3 | — | Реле нагревателя PTC 3 |
| РЕЛЕ ПОДОГРЕВА ТОПЛИВНОГО ФИЛЬТРА | — | Реле подогрева топливного фильтра |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА | 30A | Подогреватель топливного фильтра |
| СВЕЧА НАКАЛИВАНИЯ | 80A | Свеча накаливания |
| НАГРЕВАТЕЛЬ 1 | 40A | PTC-нагреватель 1 |
| НАГРЕВАТЕЛЬ2 | 40A | PTC-нагреватель 2 |
| НАГРЕВАТЕЛЬ3 | 40A | PTC-нагреватель 3 |

Get Organized with Free Calendar Download
Stay on Top of Your Schedule with Free Calendar Download
Hey there! Are you the type of person who likes to stay organized and on top of your schedule? Do you struggle to remember important dates and appointments? Well, we have good news for you! With free calendar download, you can keep track of all of your important dates, appointments, and events in one place.
Why Choose Free Calendar Download?
There are many reasons to choose free calendar download. First and foremost, it’s free! That’s right, you don’t have to spend a single penny to get access to a high-quality calendar that will help you stay organized. Additionally, free calendar download is easy to use and customizable to your specific needs. You can choose from a variety of designs and formats to find the one that works best for you.
How to Download Your Free Calendar
Downloading your free calendar is easy. Simply visit our website and select the calendar you want to download. Once you’ve made your selection, click the download button and your calendar will be ready to use.
If you’re looking for a simple and effective way to stay organized and on top of your schedule, then free calendar download is the perfect solution. With a variety of designs and formats to choose from, you’re sure to find a calendar that meets your needs. So why wait? Download your free calendar today and start getting organized!
Строение предохранителя
Предохранитель – техническая деталь небольшого размера, которая упрощает процесс работы транспортного средства. Состоит устройство из следующих элементов:
- Корпус,чаще всего, создается из пластика, реже из металла или керамики.
- Контактная группа представлена в виде двух металлических «ножек» или оголенных контактов для прямого подключения в авто.
- Рабочая часть – это стандартная нить или металлическая пластина, которая под воздействием прямого тока нагревается, разрушается или растворяется, в зависимости от особенностей полноценного изделия.
Ранее в отечественном автомобильном производстве использовались цилиндрические предохранители, созданные из металлической полоски, сочетающей в себе алюминий и керамику. Но вскоре методика изготовления усовершенствовалась, поэтому при использовании машина работает более точно и безопасно без вероятности короткого замыкания в системе.
Реле дворников Киа Спортейдж 2: схема и расположение
В автомобиле Киа Спортейдж 2 реле дворников ответственно за работу системы очистки стекол от осадков. Оно включает и выключает дворники в зависимости от положения переключателя и настроек скорости. Поэтому, если вдруг дворники перестали работать, возможно, проблема кроется в реле.
Схема расположения реле дворников может незначительно отличаться в зависимости от года выпуска и комплектации автомобиля Киа Спортейдж 2. Обычно реле дворников находится в блоке предохранителей и реле, который находится защитой находится на панели приборов или под щитком приборов.
Чтобы найти реле дворников Киа Спортейдж 2, следуйте инструкциям:
- Откройте дверь водителя и присядьте на водительское сиденье.
- Расположите панель приборов и откройте щиток приборов. Обычно он расположен справа от руля или снизу панели приборов.
- Вытащите щиток приборов, чтобы получить доступ к блоку предохранителей и реле.
- Реле дворников должно быть помечено на крышке блока предохранителей и реле, обычно как «WIPER».
- Осмотрите блок предохранителей и реле и найдите реле дворников в соответствии с маркировкой.
Когда вы обнаружите реле дворников Киа Спортейдж 2, вы можете проверить его работу с помощью вольтметра или заменить его, если это необходимо. Если замена реле не решает проблему с дворниками, возможно, проблема кроется в других компонентах системы очистки стекол, и вам следует обратиться к специалисту.
Замена предохранителей: эффективность и безопасность
Эффективность замены предохранителей
Регулярная замена предохранителей имеет несколько преимуществ:
- Поддержание электрической безопасности: Старые и поврежденные предохранители могут не обеспечивать должную защиту от перегрузок или коротких замыканий, что может привести к серьезным повреждениям электрической системы автомобиля. Регулярная замена предохранителей помогает поддерживать электрическую безопасность и предотвращать неприятные ситуации.
- Правильная работа электрических систем: Поврежденные предохранители могут привести к неправильной работе различных электрических систем автомобиля. Это может проявиться в виде неработающих фар, сидений или стеклоподъемников. Замена предохранителей обеспечивает нормальную работу электрических систем и комфортное использование автомобиля.
- Удобство обслуживания: Замена предохранителей — простая и доступная процедура, которую может выполнить каждый автовладелец самостоятельно. Регулярное обслуживание предохранителей помогает предотвратить возникновение проблем с электрическими системами автомобиля.
Безопасность при замене предохранителей
При замене предохранителей необходимо соблюдать некоторые меры безопасности:
Отключение зажигания: Перед заменой предохранителей рекомендуется полностью отключить зажигание автомобиля и вынуть ключ из замка зажигания. Это предотвращает возможные короткое замыкание или электрические удары.
Использование подходящих предохранителей: Перед заменой предохранителей необходимо убедиться, что купленные предохранители имеют такую же амперажную характеристику, как и заменяемые предохранители
Использование неподходящих предохранителей может привести к неправильной работе электрических систем или их повреждению.
Осторожное извлечение предохранителей: При извлечении предохранителей необходимо быть осторожным, чтобы избежать повреждения их корпусов или контактов. Можно использовать пинцет или специальную пластиковую щетку для более удобной замены.
Проверка замененных предохранителей: После установки новых предохранителей рекомендуется проверить их работу, убедившись в том, что электрические системы работают без сбоев и не выходят из строя.
Следуя указанным выше рекомендациям, можно безопасно и эффективно заменить предохранители в Киа Спортейдж 2, поддерживая надежную работу электрических систем автомобиля. Это позволит избежать неприятных ситуаций и обеспечить комфортное использование автомобиля.
Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители
В данной статье мы рассматриваем KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей KIA Sportage 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Приборная доска
Блок предохранителей находится за крышкой на водительской стороне панели приборов.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю.
Приборная доска
- Автомобили с левым рулем
- Автомобили с правым рулем
- Назначение предохранителей в щитке приборов
| ХВОСТ ПРАВЫЙ | 10А | Задний фонарь (правый) |
| RR HTR | 30А | Задний обогреватель |
| ОПАСНОСТИ | 15А | Предупреждающий световой сигнал |
| БЕЗОПАСНОСТЬ P / WDW | 15А | Стеклоподъемник безопасности |
| HTD MIRR | 10А | Обогрев наружных зеркал заднего вида |
| ХВОСТ ЛЕВЫЙ | 10А | Задний фонарь (слева) |
| ЭБУ (B +) | 10А | TCU, иммобилайзер |
| P / OUTLET.RR | 15А | Розетка (сзади) |
| RR FOG | 10А | Задний противотуманный фонарь |
| ЗАДНИЙ дворник | 15А | Задний стеклоочиститель |
| F / ЗЕРКАЛО | 10А | Складывание наружного зеркала заднего вида |
| НАЧАЛО | 10А | Замок зажигания / выключатель блокировки, система охранной сигнализации |
| средний | 10А | Аудио |
| P / OUTLET.FR | 15А | Розетка (спереди) |
| OBD II | 10А | OBD II, диагоноз |
| S / HTR | 20А | Подогрев сиденья |
| ЗАПАСНОЙ | 15А | Запасной предохранитель |
| С / Зажигалка | 15А | Зажигалка |
| АУДИО | 10А | ETACS, Аудиосистема, Дверной замок, Зеркало с электрическим дистанционным управлением |
| КОМНАТА LP | 10А | Кластер, ETACS, кондиционер, часы, комнатная лампа |
| S / КРЫША И D / ЗАМОК | 20А | Люк, Замок двери |
| A / CON | 10А | Кондиционер |
| IGN | 10А | Подогреватель топливного фильтра, AQS, Фара |
| P / WDW-1 | 30А | Стеклоподъемник (слева) |
| P / WDW-2 | 30А | Стеклоподъемник (правый) |
| ЗАПАСНОЙ | 10А | Запасной предохранитель |
| IG COIL | 20А | Катушка зажигания |
| T / SIG | 15А | Световой сигнал поворота |
| A / BAG IND | 10А | Кластер |
| Кластер | 10А | Кластер |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 15А | Запасной предохранитель |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 10А | Запасной предохранитель |
| B / UP | 10А | Резервный свет |
| СУМКА | 15А | Воздушная подушка |
| АБС | 10А | Антиблокировочная тормозная система |
| ECU | 10А | TCS, ESP, иммобилайзер |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 30А | Запасной предохранитель |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 20А | Запасной предохранитель |
| P / CONN | 30А | Предохранитель разъема питания |
| SHUNT CONN | – | Разъем шунта |
Моторного отсека
Назначение предохранителей в моторном отсеке
| A / CON | – | Реле кондиционера |
| Банкомат | – | Реле управления автоматической коробкой передач |
| COND2 | – | Конденсаторное (низкое) реле |
| DEICE | – | Реле обогревателя |
| F / FOG | – | Реле передних противотуманных фар |
| F / НАСОС | – | Реле топливного насоса |
| HDLP HI | – | Реле фар (дальнего света) |
| HDLP LO | – | Реле фар (ближнего света) |
| РОГ | – | Реле звукового сигнала |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | – | Реле стеклоочистителя |
| COND1 | – | Реле конденсатора (высокого) |
| ОСНОВНОЙ | – | Главное реле |
| НАЧАЛО | – | Реле пускового двигателя |
| COND1 | 40А | Конденсатор (высокий) |
| COND2 | 30А | Конденсатор (низкий) |
| IGN1 | 30А | Выключатель зажигания |
| IGN2 | 30А | Запуск двигателя |
| ABS1 | 40А | АБС, ESP |
| ABS2 | 40А | АБС, ESP |
| IP B + | 60А | В панели B + |
| ВОЗДУХОДУВКА | 40А | воздуходувка |
| ALT | 120A (2,0 л бензин) 140A (2,7 л бензин, 2,0 л дизель) | Генератор |
| A / CON | 10А | Кондиционер |
| SNSR | 10А | Датчики |
| DEICE | 15А | Дефростер |
| ДХО | 15А | Дневной ходовой свет |
| F / FOG | 15А | Передняя противотуманная фара |
| F / НАСОС | 15А | Топливный насос |
| F / WIPER | 20А | Передний дворник |
| HDLP HI | 20А | Фара (высокая) |
| HDLP LO | 15А | Фара (ближняя) |
| РОГ | 15А | Рог |
| INJ | 15А | форсунка |
| СТОП | 15А | Стоп-сигнал |
| 4WD | 20А | ЭБУ 4WD |
| AMP | 20А | Усилитель звука |
| Банкомат | 20А | Автоматическая коробка передач |
| ECU | 30А | Блок управления двигателем |
| ЗАПАСНОЙ | 10А | Запасной предохранитель |
| ЗАПАСНОЙ | 15А | Запасной предохранитель |
| ЗАПАСНОЙ | 20А | Запасной предохранитель |
| ЗАПАСНОЙ | 30А | Запасной предохранитель |
Дополнительная панель в моторном отсеке (только дизель)
Назначение предохранителей на дополнительной панели (только для дизельных двигателей)
| РЕЛЕ ЗАЖИГАНИЯ | – | Реле свечей накаливания |
| РЕЛЕ НАГРЕВАТЕЛЯ 1 | – | Реле 1 нагревателя PTC |
| РЕЛЕ НАГРЕВАТЕЛЯ 2 | – | Реле 2 нагревателя PTC |
| РЕЛЕ НАГРЕВАТЕЛЯ3 | – | Реле нагревателя PTC 3 |
| РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА | – | Реле подогревателя топливного фильтра |
| НАГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА | 30А | Подогреватель топливного фильтра |
| ЗАГЛУШКА | 80А | Свеча накаливания |
| НАГРЕВАТЕЛЬ 1 | 40А | Нагреватель PTC 1 |
| НАГРЕВАТЕЛЬ2 | 40А | Нагреватель PTC 2 |
| НАГРЕВАТЕЛЬ3 | 40А | Нагреватель PTC 3 |
Вам также может понравиться
Блоки под капотом
Основной блок
Он расположен в левой части моторного отсека за аккумуляторной батареей.
Фото – схема
Обозначение
Клапан регулятора давления топлива**.
* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.
Устанавливается на модели с дизельным двигателем.
Схема
Расшифровка
Главный предохранитель
На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Схема
У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Комментарии 4
Причину нашёл, у меня также расход показывает после мойки. Подскажите если исправил ошибку.
Здравствуйте. У меня на Киа Спортейдж 3 2013г. перестал включаться парковочный радар. При включении задней передачи буква “R” на панели загорается, а силуэт машинки нет. Сигналов при приближении к препятствию тоже нет. В чём может быть причина?
Здравствуйте киа спортаж 2013 автомат полный привод перегорает предохранитель F 23 при включении зажигания.Стоит кнопка старт-стоп.
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Киа Спортейдж SL 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска с бензиновым двигателем 2.0 л и турбодизели: 1.7, 2.0 л..
В салоне
Блок находится под нижним декоративным щитком приборной панели. Фото — пример.
| Схема предохранителей в салонном блоке Спортейдж | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Блок аудио/видео и навигации, преобразователь ISG, аудиосистема | 20 |
| F2 | RF-приемник | 7,5 |
| F3 | Блок безопасного управления стеклоподъемником на стороне водителя | 20 |
| F4 | — | 20 |
| F5 | Многоцелевой соединитель проверки, блок управления сиреной, соединитель канала передачи данных, зуммер парковки с видеокамерой заднего вида, выключатель питания наружного зеркала, блок наклона | 10 |
| F6 | Выключатель управления люком | 15 |
| F7 | Усилитель рулевого управления | 25 |
| F8 | Рычаг селектора АКП | 7,5 |
| F9 | Лампы освещения поворота | 10 |
| F10 | — | 15 |
| F11 | Стеклоподъемники правых боковых дверей | 25 |
| F12 | Стеклоподъемники левых боковых дверей | 25 |
| F13 | Лампы освещения салона и подсветки выключателей | 10 |
| F14 | Блок управления замками дверей и зажиганием, держатель брелока, кнопка пуска и останова | 10 |
| F15 | Замок двери задка | 15 |
| F16 | Аварийная сигнализация | 15 |
| F17 | Задние противотуманные фонари | 10 |
| F18 | Замки боковых дверей и выключатель (замок) зажигания | 25 |
| F19 | Стартер | 10 |
| F20 | Стоп-сигнал, электроусилитель руля, подсветка селектора АКП, система помощи при парковке, управление системой полного привода, корректор света фар, блок управления IPS | 10 |
| F21 | Блок предохранителей моторного отсека | 20 |
| F22 | Сигнализатор подушки безопасности | 10 |
| F23 | Блок управления замками дверей и выключателем (замком) зажигания | 10 |
| F24 | Стеклоочиститель ветрового окна | 25 |
| F25 | Правая передняя электрическая розетка | 15 |
| F26 | Блок управления замками дверей и выключателем (замком) зажигания, ВМС | 10 |
| F27 | Преобразователь ISG, аудиосистема, усилитель, электропривод наружных зеркал заднего вида, управление люком, блок аудио/видео и навигации | 10 |
| F28 | Комбинация приборов, генератор, блок управления климатом, блок аудио/видео и навигации, переключатель системы помощи при парковке, выключатель обогрева кресла водителя и пассажира, ВМС, модуль контроля давления в шинах, лампа РАВ и SBR | 10 |
| F29 | Блок управления замками дверей и зажиганием, блок управления IPS, ВМС, реле блока ICM (реле стеклоочистителя фар) | 10 |
| F30 | Стеклоочиститель окна двери задка | 15 |
| F31 | Блок управления климатом, ионизатор, датчик дождя, управление люком, электропривод зеркал заднего вида, дизельный блок (реле 2, 3 — реле обогревателя), монтажный блок моторного отсека (реле 1 — реле вентилятора) | 10 |
| F32 | Левая передняя электрическая розетка, задняя электрическая розетка, левый передний прикуриватель | 20 |
| Fa3 | Блок управления системой пассивной безопасности (SRS) | 15 |
| F34 | Выключатель обогрева сиденья водителя/пассажира | 15 |
| F35 | Левый/правый выключатель обогрева заднего сиденья | 15 |
| F36 | Блок управления кондиционером | 7,5 |
| F37 | Электропривод зеркала заднего вида, блок управления кондиционером, РСМ | 7,5 |
В моторном отсеке
Монтажный блок находится в левой части моторного отсека, он обозначен на картинке цифрой 12. Фото — общий вид.
Предохранители Киа Спортейдж 4 поколения расположены в специализированных блоках. Они отличаются номинальными параметрами, но и типом. Детально остановимся на каждом из указанных факторов, с представлением зоны защиты.
