Предохранители kia sportage 3: способы замены

Блок под капотом

Нижняя диаграмма для дизеля

Чтобы увидеть, где находится блок предохранителей Kia Sportage 3 поколения в моторном отсеке, просто откройте капот и посмотрите на левое крыло. Блок спрятан в защитный пластиковый корпус.

Кроме предохранителей в нем используются следующие реле:

• 1P — предупреждение об экстренном торможении;
• 2Р — датчик дождя на лобовом стекле;
• 3Р – первая скорость работы стеклоочистителей;
• 4P — номер банкомата;
• 5Р — от образования наледи на лобовом стекле;
• 6П, 11П — соответственно увеличенная и уменьшенная скорость вентилятора охлаждения;
• 7П, 8П — левое и правое дополнительное освещение при входе в поворот соответственно;
• 9Р — двигатель вентилятора отопительного комплекса;
• 10Р — цепь подачи сигнала;
• 12Р — стартер;
• 13Р — сирена заводской сигнализации;
• 14Р — дворники заднего стекла;
• 15П — насос подачи топлива;
• 16Р — кондиционер;
• 17Р — самое главное.

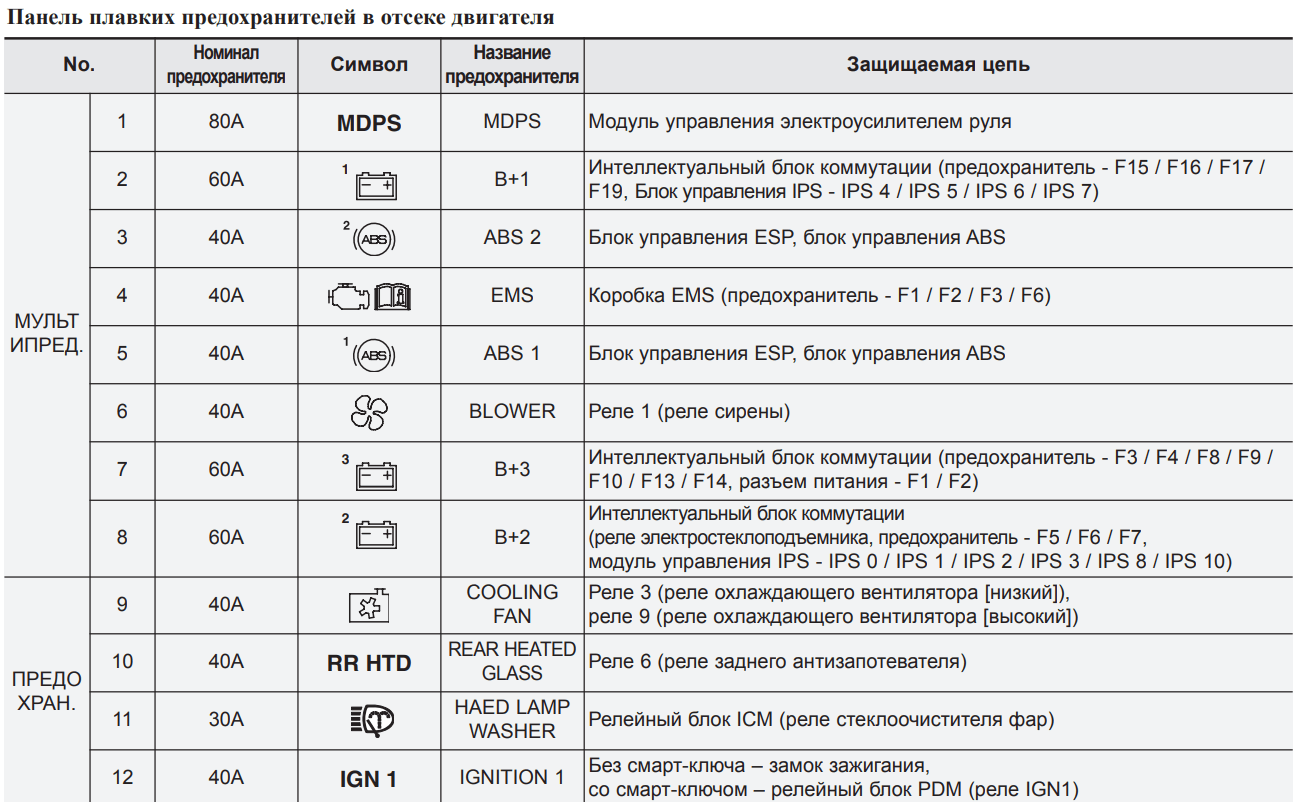

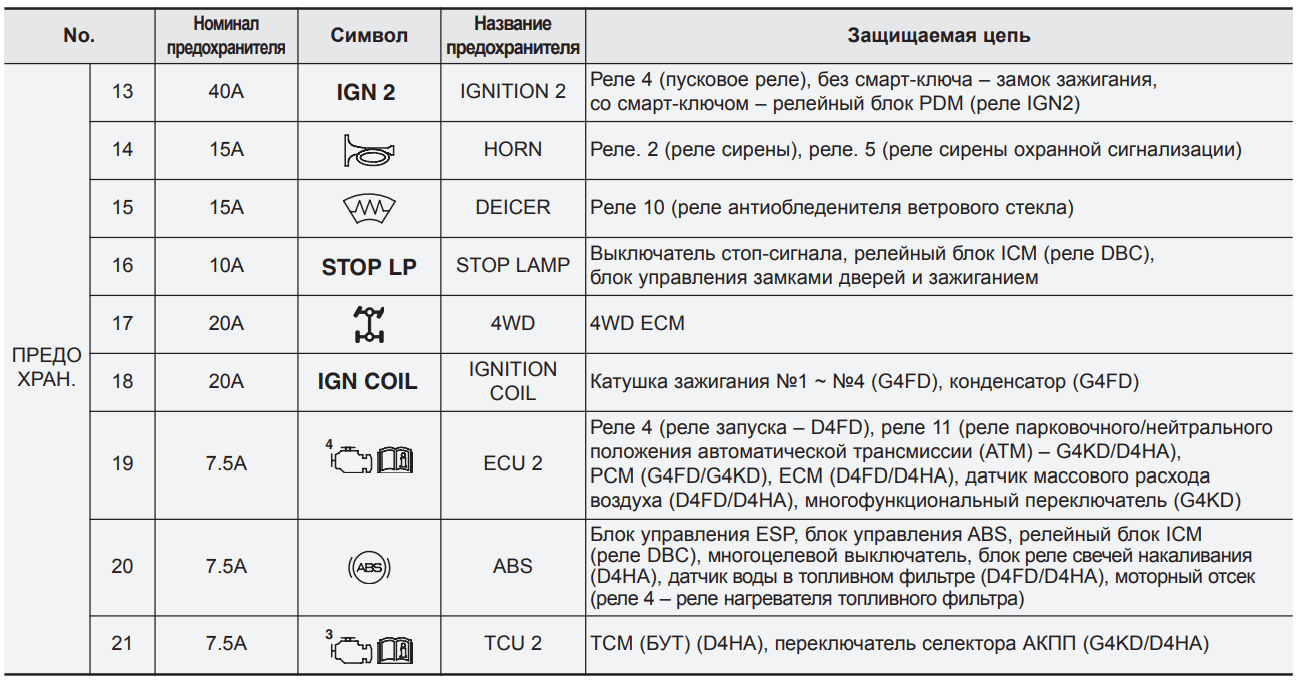

Ниже представлен список предохранителей моторного отсека Киа Спортейдж третьего поколения:

• 1 — программный комплекс ЭУР (80А);
• 2, 7 — коробка проводов в приборной панели (60А);
• 3, 5 — ЭСП, АБС (40А);
• 4 — ЭМС (40А);
• 6, 14 — сирена охранной сигнализации (40, 15А);
• 8 — IPS, реле электростеклоподъёмника (60А);
• 9 — реле 1 и 2 скорости вращения вентилятора радиатора (40А);
• 10 — от запотевания заднего стекла (40А);
• 11 — комплекс очистки фар (30А);

• 12, 13 — замок зажигания или ВЗП при использовании электронного ключа управления (40А);
• 15 — от образования наледи на лобовом стекле (15А);
• 16 — стоп-сигнал, ИКМ, центральный замок и система зажигания (10А);
• 17 — ЭБУ с полным приводом (20А);
• 18 — конденсатор, катушки зажигания (20А);
• 19 — ПКМ, ЕСМ, ДМРВ, Пакет ПО АКПП (7,5А);
• 20 — ICM, ESP, ABS, свечи зажигания, подогрев элемента топливного фильтра, контроль попадания воды в элемент топливного фильтра (7,5А);
• 21 — TCM, селектор автоматической коробки передач (7,5А).

В отдельной области находятся предохранители блока EMS Киа Спортейдж 3:

• 1Р — ЭБУ силового агрегата (30А);
• 2П — ПКМ (15А);
• 3Р — кондиционер (10А);
• 4Р — автоматическая блокировка запуска ДВС Киа Спортейдж 3, клапаны опорожнения фильтрующего элемента, подачи масла, регулировки впускного коллектора, датчики положения распредвала и коленвала для моделей Спортейдж 3 с бензиновыми силовыми агрегатами, а для дизельных модификаций — 1 , 2 скорости вентилятора охлаждения, VGT, EGR, RTS, ER (10A);

• 5Р — конденсатор и катушки зажигания для бензиновых модификаций, а для дизельных — ЭБУ силового агрегата (20А);
• 6П — насос подачи топлива (15А);
• 7Р — впрыск и кондиционер на моделях Киа Спортейдж 3 с бензиновыми ДВС, а с дизельными — реле топливного насоса, клапаны давления дизеля, главный регулятор давления, автоматизированная система иммобилайзера двигателя (15А);
• 8Р — для двигателей, работающих на бензине, кондиционере и впрыске, а для дизельных двигателей внутреннего сгорания — лямбда-зонд, датчик положения коленчатого вала, реле кондиционера (10А);
• 9P — стоп-сигнал только на дизельном Sportage 3 (10А).

Замена перегоревших предохранителей вручную

На KIA Sportage 3 используются низкопрофильные ножевые предохранители в прозрачном пластмассовом корпусе.

Перед заменой перегоревшей перемычки нужно выяснить и устранить причину неисправности:

• заизолировать оголенные участки проводов;
• отключить от розеток мощное оборудование;
• просушить залитую водой печатную плату;
• протянуть и зачистить контакты;
• замерить напряжение в бортовой сети;
• проверить соответствие схеме номиналов предохранителей;
• убрать проволоку, гвозди, монеты, которыми иногда заменяют калиброванные вставки в экстренных случаях.

Потом нужно предупредить поражение водителя электрическим током:

1. Припарковать кроссовер на ровной дороге.
2. Поставить его на ручник.
3. Обесточить электроприборы.
4. Вынуть ключ из замка зажигания.
5. Отбросить клеммы с АКБ.

Затем можно приступить к замене испорченной перемычки:

1. Вскрыть монтажный модуль.
2. Найти по схеме нужное гнездо.
3. Убедиться в неисправности визуально или прозвонить вставку тестером.
4. Удалить сгоревшую деталь диэлектрическими клещами.
5. Поставить новую подходящего номинала.
6. Завести мотор.
7. Попробовать в работе отказавший прибор.
8. Собрать монтажные боксы, если ремонт прошел удачно.

Необходимо периодически устраивать ревизию запасных предохранителей. Если каких-либо перемычек не хватает – покупать недостающие в специализированном магазине.

Блоки под капотом

Основной блок

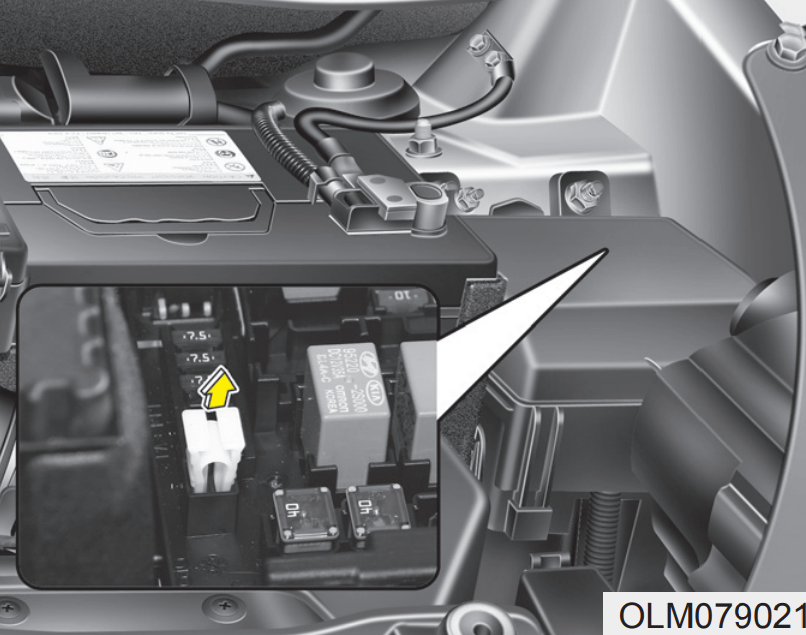

Он расположен в левой части моторного отсека за аккумуляторной батареей.

Фото – схема

Обозначение

Клапан регулятора давления топлива**.

* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.

Устанавливается на модели с дизельным двигателем.

Схема

Расшифровка

Главный предохранитель

На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

Схема

У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Комментарии 4

Причину нашёл, у меня также расход показывает после мойки. Подскажите если исправил ошибку.

Здравствуйте. У меня на Киа Спортейдж 3 2013г. перестал включаться парковочный радар. При включении задней передачи буква “R” на панели загорается, а силуэт машинки нет. Сигналов при приближении к препятствию тоже нет. В чём может быть причина?

Здравствуйте киа спортаж 2013 автомат полный привод перегорает предохранитель F 23 при включении зажигания.Стоит кнопка старт-стоп.

Предохранители и реле — неотъемлемая часть бортовой электросети. Первые защищают устройства и соединительные провода от короткого замыкания, а вторые обеспечивают работу высокотоковых или попеременно работающих узлов — электромотора дворников или вентилятора системы охлаждения, например.

В Kia Sportage I есть только 2 монтажных блока и поменять перегоревшие элементы можно за 5—10 минут.

Эта статья расскажет, где расположены предохранители и реле в Kia Sportage I (JA) (1993—2006 г. в.), что означают схемы под крышками монтажных блоков (МБ) и как поменять поврежденные элементы самостоятельно.

Какой тип предохранителя используется в прикуривателе Киа Спортейдж 3

Предохранители типа ATO имеют пластиковый корпус с двумя металлическими вставками и похожи на маленький пластиковый нож, который вставляется в соответствующий порт в прикуривателе. Они обладают высокой надежностью и защитной функцией, обеспечивая безопасную работу прикуривателя и предотвращая перегрузку электрической сети автомобиля.

Важно отметить, что тип предохранителя может различаться в зависимости от конкретной модели и года выпуска автомобиля, поэтому перед заменой предохранителя рекомендуется обратиться к руководству пользователя или обратиться к авторизованному сервисному центру для получения точной информации о предохранителе, используемом в прикуривателе Киа Спортейдж 3

Процесс замены предохранителей и снятия монтажного блока

Микропредохранители используются для замены Киа Спортейдж 3.

Если они недоступны, вы можете временно использовать замену типа Mini. Процесс замены в обоих блоках одинаков:

1. Выключите зажигание, возьмите пинцет из крышки моторного отсека. Выдергивать предохранители с его помощью удобнее, чем вручную.
2. откройте крышку распределительной коробки.
3. Вытащите сгоревший свитер пинцетом.
4. Вставьте новую часть.

Для замены предохранителей FL1-FL9 в моторном отсеке необходимо:

1. Отверните гайку в нижней левой части монтажной коробки ключом «на 10.
2. Подденьте блок предохранителей отверткой и вытащите его.

Для разборки блоков нужно:

• рожковый ключ: 10 мм;
• шлицевая отвертка.

Под капотом

К МБ в подкапотном пространстве подключено множество отдельных проводов, и обычному автолюбителю очень легко в них запутаться.

Блоки под капотом

Основной блок

Он расположен в левой части моторного отсека за аккумуляторной батареей.

Клапан регулировки давления топлива**.

Модуль автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насоса, клапан регулятора давления топлива, главный клапан регулятора давления***

Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора охлаждения **. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер***

Электромагнитный клапан охлаждения системы рециркуляции ОГ, (рециркуляция выхлопных газов), электрический запуск VGT (газораспределительная система), модуль автоматической блокировки двигателя, датчик CMP, блок реле свечей накаливания, датчик уровня масла **. EGR (рециркуляция выхлопных газов) электромагнитный клапан охлаждения, электрический запуск VGT (газораспределительная система), датчик уровня масла, вентилятор охлаждения двигателя***

* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.

Главный предохранитель

На многих автомобилях Sportage 3 главный предохранитель питания расположен на плюсовой клемме аккумуляторной батареи, выполненный в виде предохранителя повышенной мощности.

Блок под капотом

Для того чтобы увидеть, где находится блок предохранителей Киа Спортейдж 3 поколения в моторном отсеке, достаточно открыть капот, и посмотреть в область левого крыла. Блок скрыт в защитном пластиковом кожухе.

Помимо предохранителей в нем используются следующие реле:

• 1P – предупреждение об аварийном торможении;
• 2P – датчик дождя лобового стекла;
• 3P – первая скорость стеклоочистителей;
• 4P – АТМ P/N;
• 5P – от образования наледи на лобовом стекле;
• 6P, 11P – повышенная и пониженная скорость охлаждающего вентилятора соответственно;
• 7P, 8P – левая и правая дополнительная подсветка при вхождении в поворот соответственно;
• 9P – мотор вентилятора отопительного комплекса;
• 10P – цепь подачи сигнала;
• 12P – стартер;
• 13P – сирена заводской охранной сигнализации;
• 14P – дворники заднего стекла;
• 15P – насос подачи топлива;
• 16P – система кондиционирования;
• 17P – главное.

Далее представлен список предохранителей моторного отсека Киа Спортейдж третьего поколения:

• 1 – программный комплекс ЭУР (80А);
• 2, 7 – короб разводки проводов в приборной панели (60А);
• 3, 5 – ESP, ABS (40А);
• 4 – EMS (40А);
• 6, 14 – сирена охранной сигнализации (40, 15А);
• 8 – IPS, реле электрических подъемников стекол (60А);
• 9 – реле 1 и 2 скорости вентилятора радиатора (40А);
• 10 – от запотевания заднего стекла (40А);
• 11 – очистительный комплекс блок-фар (30А);

• 12, 13 – замок зажигания или PDM при задействовании электронного ключа управления (40А);
• 15 – от образования наледи на лобовом стекле (15А);
• 16 – стоповые огни, ICM, центральный замок и система зажигания (10А);
• 17 – ЭБУ полным приводом (20А);
• 18 – конденсатор, катушки зажигания (20А);
• 19 – PCM, ECM, ДМРВ, программный комплекс автоматической трансмиссии (7,5А);
• 20 – ICM, ESP, ABS, свечи зажигания, подогрев топливного фильтрующего элемента, контроллер попадания воды в топливный фильтрующий элемент (7,5А);
• 21 – TCM, переключатель селектора автоматической трансмиссии (7,5А).

В отдельной зоне расположены предохранители коробки EMS Киа Спортейдж 3:

• 1П – ЭБУ силового агрегата (30А);
• 2П – РСМ (15А);
• 3П – система кондиционирования (10А);
• 4П – автоматизированная блокировка запуска ДВС Киа Спортейдж 3, клапаны продувки фильтрующего элемента, подачи масла, корректировки впускного коллектора, датчики положения распределительного и коленчатого вала для моделей Sportage 3 с бензиновыми силовыми агрегатами, а для дизельных версий – 1, 2 скорость охлаждающего вентилятора, VGT, EGR, РТС, ER (10А);

• 5П – конденсатор и катушки зажигания для бензиновых модификаций, а для дизельных – ЭБУ силового агрегата (20А);
• 6П – насос подачи топлива (15А);
• 7П – инжекторная и система кондиционирования на моделях Киа Спортейдж 3 с бензиновыми ДВС, а с дизельными – реле насоса подачи топлива, клапаны давления дизеля, регулятора магистрального давления, автоматизированная система запрета запуска ДВС (15А);
• 8П – для моторов функционирующих на бензине система кондиционирования и инжекторная, а для дизельных ДВС – лямбда-зонд, датчик положения коленчатого вала, реле системы кондиционирования (10А);
• 9П – стоповые огни только на дизельных Sportage 3 (10А).

Монтажный блок

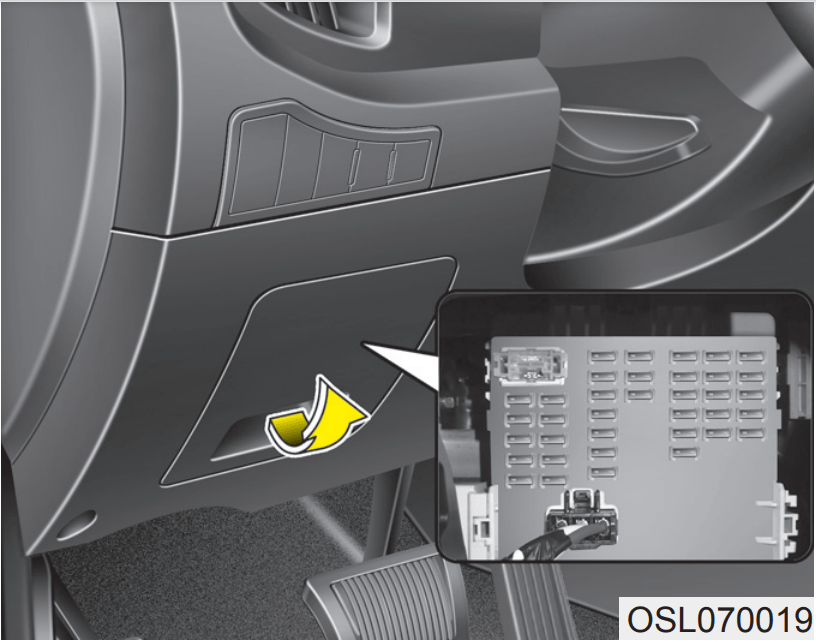

Найти данный агрегат можно в салоне, заглянув под декоративный щиток приборной панели. Чтобы получить доступ к предохранителям, нужно будет ухватиться за ручку монтажного блока и потянуть ее на себя с небольшой силой. Когда она откроется, можно увидеть огромное количество предохранителей и реле, схема которых представлена ниже.

Чтобы понять, какой предохранитель за что отвечает, стоит обратить внимание на таблицу, куда сведены основные элементы

Обозначение	Назначение
F1	Управление аудиосистемой и видеонавигацией.
F3	Управление стеклоподъемниками.
F7	Электроусилитель руля.
F17	Противотуманные фары.
F16	Включение/выключение аварийной сигнализации.
F19	Работа стартера.
F22	Работоспособность подушки безопасности.
F36	Кондиционер.

Нетрудно догадаться, что большинство предохранителей отвечает за работоспособность систем, обеспечивающих комфортное нахождение в салоне и управление автомобилем

Сюда можно включить также управление освещением внутри машины, открытие и закрытие люка, блокировку дверных замков и обратить внимание на наличие предохранителя на прикуриватель

Помимо прочего в блоке имеются предохранители, отвечающие за эксплуатацию аудиосистем, приемников, розеток.

Также в данном агрегате имеются элементы, обеспечивающие надежную работу стеклоочистителей. Дополнительно можно отметить обогрев заднего стекла, и сидений, пассажирских и водительского. Сюда же стоит отнести работоспособность омывателя лобового стекла.

Замена предохранителей розеток Киа Спортейдж 4: инструкция по снятию и установке

Предохранители розеток в автомобиле Киа Спортейдж 4 защищают электрическую систему от перегрузок и возможных коротких замыканий. В случае выхода из строя предохранителей, их необходимо заменить. В данной инструкции рассмотрим, как правильно снять и установить предохранители розеток Киа Спортейдж 4.

1. Проверьте местоположение предохранителей: предохранители розеток обычно расположены в блоке предохранителей, который находится внутри салона автомобиля. Обычно блок предохранителей находится под щитком приборов или в области пассажирской стороны, возле панели приборов. Точное местоположение блока предохранителей можно найти в руководстве по эксплуатации автомобиля;
2. Откройте крышку блока предохранителей: после того, как вы определили местоположение блока предохранителей, откройте крышку, используя специальные кнопки или защелки;
3. Определите нужный предохранитель: внутри блока должна быть надпись или схема, указывающая на местоположение конкретного предохранителя, отвечающего за работу розеток. Найдите соответствующий предохранитель;
4. Снимите предохранитель: аккуратно вытяните предохранитель из гнезда, потянув его за пластиковую ручку или за сам предохранитель, если он не имеет ручки. Убедитесь, что снятие происходит под прямым углом к пластиковой ручке, чтобы предохранитель не сломался;
5. Проверьте состояние предохранителя: визуально оцените состояние предохранителя. Если проводящий элемент внутри предохранителя оборван или черный, предохранитель вышел из строя и его необходимо заменить;
6. Установите новый предохранитель: вставьте новый предохранитель в гнездо, убедившись, что он плотно и ровно установлен. Ориентируйтесь по надписям или схеме на крышке блока предохранителей для правильной установки;
7. Закройте крышку блока предохранителей: после установки нового предохранителя закройте крышку блока предохранителей, удостоверившись, что она застегнута надежно и без люфтов.

После проведения замены предохранителей розеток Киа Спортейдж 4 рекомендуется проверить работу розеток, подключив к ним устройство и убедившись, что они функционируют корректно. В случае, если проблема с розетками сохраняется, необходимо обратиться к специалисту для детального обслуживания и диагностики автомобильной электрической системы.

Блок в салоне

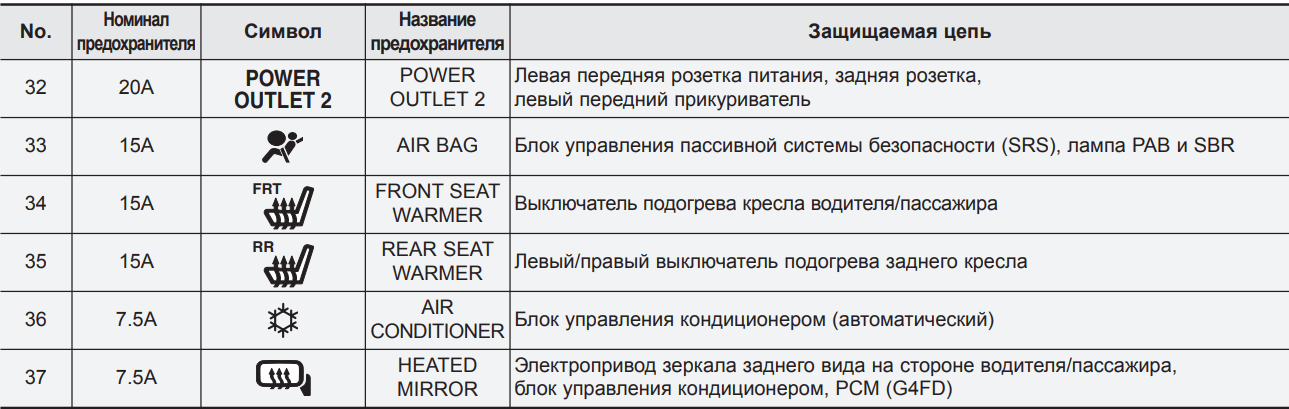

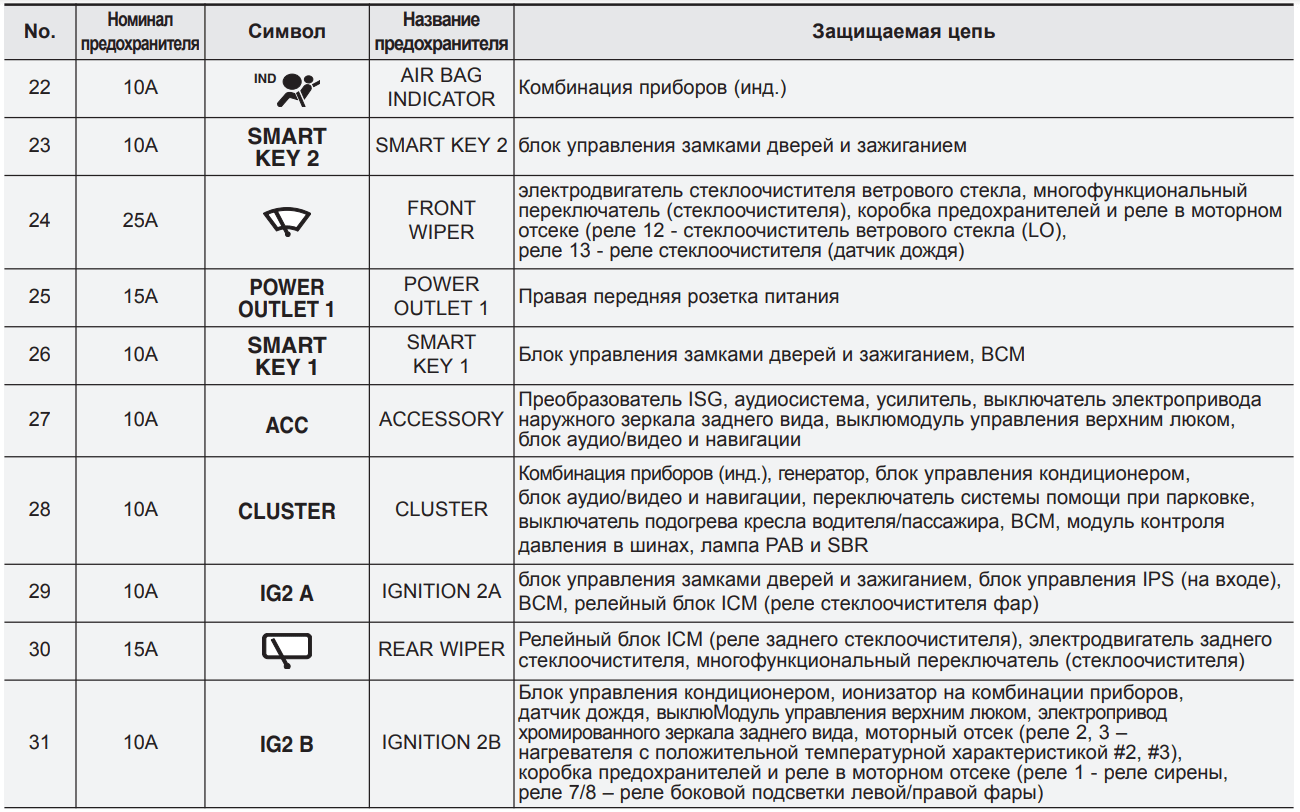

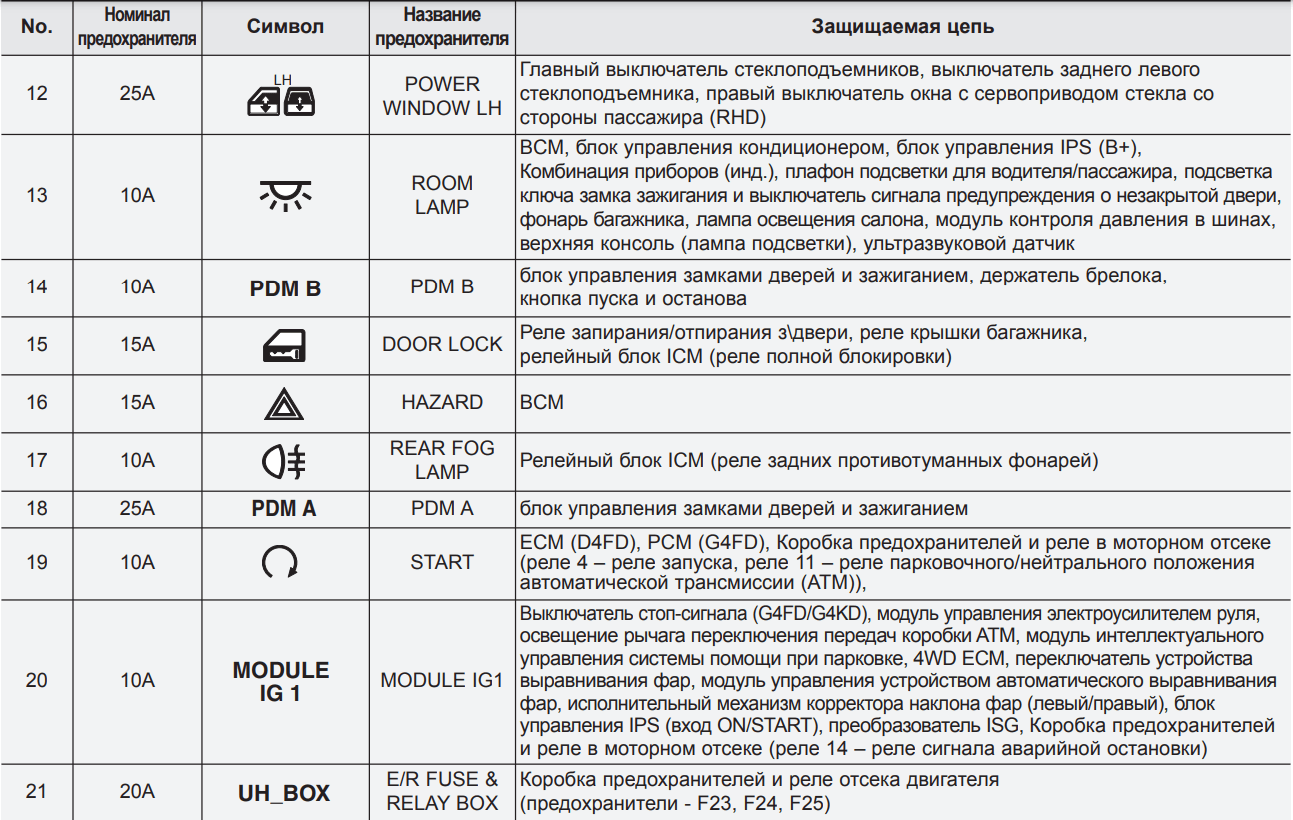

Изначально выясним, где монтируется блок салона Киа Спортейдж 3. Он установлен под декоративной крышкой внизу приборной панели с левой стороны рулевой колонки под блоком кнопок. В нем используются микропредохранители.

Схема блока защиты электрооборудования Киа Спортейдж 3 в салоне состоит из следующих предохранителей:

• F1 — мультимедийный комплекс (20А);
• F2 — антенна для приема радиосигнала (7,5А);
• F3 — передние электростеклоподъемники (20А);
• F4 — регулятор положения сиденья водителя (20А);
• F5 — сигнализация, программа парковки с камерой заднего вида, работа наружных зеркал, тестовый контакт и канал передачи данных;
• F6 — привод люка;
• F7 — усилитель мультимедийной аппаратуры (25А);
• F8 — программа управления АКПП, электромагнитный ключ блокировки (7,5А);
• F9 — дополнительное освещение поворотов;
• F10 — обогрев водительского сиденья;
• F11, F12 — управление задним стеклом справа и слева соответственно (25А);

• F13 — подсветка солнцезащитных козырьков, замка зажигания, багажника, салонного пространства, приборной панели, ЭБУ кондиционера, VCM, цифровых часов, датчиков открытия дверей и давления в шинах;
• F14 — кнопка запуска и остановки силового агрегата, программа управления электронным ключом, блокировка брелока;
• F15 — реле управления замками задних дверей и багажника, ICM — двойная блокировка;
• F16 — ВКМ;
• F17 — релейная часть ПТФ сзади;
• F18, F23 — центральный замок и зажигание;
• F19 — центральный замок и система зажигания, часть реле сигнализации, цепь питания подкапотного монтажного блока (25А);
• F20 — стоп-сигнал, ЭУР, 4WD, IPS, управление наклоном фары, пакет программ помощи при парковке;
• F21 — цепь питания подкапотного монтажного блока (20А);

• F22 — приборная панель;
• F24 — стеклоочистители и рычаг управления под рулем, реле стеклоочистителей в моторном отсеке (25А);
• F25 — розетка для переднего пассажира;
• F26, F29 — BCM, центральный замок и зажигание;
• F27 — работа люка, программное управление кондиционером, мультимедийным комплексом, усилителем, управлением положением наружных зеркал, вентилятором отопителя, часами;
• F28 — VCM, панель приборов, ЭБУ кондиционера, подогрев передних сидений, часы, сигнальная лампа девиации, генератор;
• F30 — релейная часть, рычаг управления приводным и задним стеклоочистителями;
• F31 — электролюк и наружные зеркала заднего вида, датчик дождя, ионизатор, ЭБУ климат-контроля, цепи питания реле вентилятора охлаждения в подкапотном силовом агрегате;

• F32 — розетка и прикуриватель со стороны водителя, розетка для пассажиров заднего ряда сидений (20А);
• F33 — ЭБУ подушки безопасности;
• F34, F35 — переключатель комплекса обогрева между передними и задними сиденьями соответственно;
• F36 — ЭБУ кондиционера (7,5А);
• F37 — ЭБУ пакета программного обеспечения кондиционера, дистанционное управление зеркалами (7,5 А).

Большая часть предохранителей Спортейдж 3 в салоне рассчитана на номинальный ток десять пятнадцать ампер. Первые F5, F9, F13, F14, F17, F20, F22, F23, F26, F27, F28, F29, F31, а вторые F6, F10, F15, F16, F18, F25, F30, F33, F34 , Ф35.

Защита памяти

Блок в салоне

Первоначально разберемся, где смонтирован салонный монтажный блок Киа Спортейдж 3. Он установлен под декоративной крышкой в нижней части торпедо с левой стороны от рулевой колонки под блоком кнопок. В нем задействованы предохранители типа микро.

Схема защитного блока электрического оборудования Kia Sportage 3 в салоне состоит из следующих предохранителей:

• F1 – мультимедийный комплекс (20А);
• F2 – антенна для приема радиосигнала (7,5А);
• F3 – электрический привод стекол спереди (20А);
• F4 – регулятор положения кресла водителя (20А);
• F5 – сигнализация, парковочная программа с обзорной камерой вида сзади, привод внешних зеркал, соединитель проверки и канала передачи данных;
• F6 – привод люка;
• F7 – усилитель мультимедийного оборудования (25А);
• F8 – программа управления автоматической трансмиссией, ключ блокировки на электромагнитной основе (7,5А);
• F9 – дополнительное освещение поворотов;
• F10 – подогрев кресла водителя;
• F11, F12 – привод задних стекол с правой и левой стороны соответственно (25А);
• F13 – подсветка в солнцезащитных козырьках, замка зажигания, багажного отделения, салонного пространства, приборная панель, ЭБУ кондиционера, ВСМ, часы с цифровым экраном, датчики открытия дверей и давления в шинах;
• F14 – кнопка запуска и останова силового агрегата, управляющая программа электронного ключа, фиксатор брелока;
• F15 – реле управления замками задних дверей и багажника, IСМ – двойное блокирование;
• F16 – ВСМ;
• F17 – релейная часть ПТФ сзади;
• F18, F23 – центральный замок и зажигание;
• F19 – центральный замок и система зажигания, релейная часть сигнализации, цепь питания монтажного блока подкапотного пространства (25А);
• F20 – стоповые огни, ЭУР, 4WD, IPS, регулятор наклона света блок-фар, программный комплекс помощи при парковке;
• F21 – цепь питания монтажного блока подкапотного пространства (20А);
• F22 – приборная панель;
• F24 – дворники лобового стекла и рычаг управления под рулевым колесом, реле дворника в моторном отсеке (25А);
• F25 – розетка для переднего пассажира;
• F26, F29 – BCM, центральный замок и зажигание;
• F27 – привод люка, программное управление кондиционером, мультимедийный комплекс, усилитель, регулятор положения внешних зеркал, вентилятор отопительного комплекса, часы;
• F28 – ВСМ, приборная панель, ЭБУ системы кондиционирования, обогрев переднего ряда кресел, часы, контрольные лампочки оповещения об отклонениях, генератор;
• F30 – релейная часть, привод и рычаг управления заднего дворника;
• F31 – электрический привод люка и внешних зеркал, датчик дождя, ионизатор, ЭБУ климат-контролем, цепи питания реле охлаждающего вентилятора в силовом блоке моторного отсека;
• F32 – розетка и прикуриватель со стороны водителя, розетка для пассажиров заднего ряда кресел (20А);
• F33 – ЭБУ подушками безопасности;
• F34, F35 – переключатель подогревательного комплекса между передними и задними креслами соответственно;
• F36 – ЭБУ системы кондиционирования (7,5А);
• F37 – ЭБУ программного комплекса кондиционирования, привод внешних зеркал (7,5А).

Наибольшая часть предохранителей Спортейдж 3 в салонном пространстве рассчитана на выдерживание номинального тока в десять пятнадцать ампер. К первым относятся F5, F9, F13, F14, F17, F20, F22, F23, F26, F27, F28, F29, F31, а ко вторым – F6, F10, F15, F16, F18, F25, F30, F33, F34, F35.

Основной блок

Основной блок расположен под крышкой капота. Найти его не составит никакого труда. Данный агрегат содержит огромное количество предохранителей, и на схеме, представленной ниже, это можно увидеть.

Также ниже представлена таблица, где отмечены основные предохранители, отвечающие за работоспособность наиболее важных функций автомобиля.

Обозначение	Назначение
FL1	Электроусилитель руля.
FL6	Включение/выключение сигнала, сирены.
FL9	Включение/выключение вентилятора.
FL10	Обогрев стекла со стороны дверей.
FL15	Обогрев переднего стекла.
FL16	Включение/выключение стоп-сигнала.
FL18	Конденсатор и работа катушки.
FL22	Организация работы топливного насоса.
FL27	Кондиционер.
R1	Реле топливного насоса.
R12	Реле звукового сигнала.

В основном, работа данных предохранителей напрямую связана с включением мотора автомобиля, а также работоспособностью внешних систем, к которым можно отнести обогрев стекол, работу кондиционера, звуковых сигналов. Также здесь можно встретить предохранители и реле, отвечающие за включение/отключение стеклоочистителей, сигналов поворота, стартера.

На крышке блока маркируются обозначения каждого предохранителя, и с помощью схемы можно разобраться, где находится нужный элемент и за что он несет ответственность. Также каждый элемент окрашен в определенный цвет, что значительно облегчает поиски в случае необходимости, например замены.

Где располагаются блоки предохранителей и реле на КИА Спортейдж 3-го поколения 2012–2013 годов

Кроссовер KIA Sportage 3-го поколения был представлен в 2010 г. на Женевском автосалоне. Выпускался на корейском, словацком и российском заводах компании. В 2012 г. занял 1-е место в рейтинге JD Power, получив высшие оценки во всех номинациях.

Релейные переключатели и предохранители на КИА Спортейдж 3 устанавливаются в монтажные боксы. Они находятся в нескольких местах кузова.

В салоне

Поиск салонного установочного блока заключается в нескольких действиях:

1. Сесть в машину на водительское сиденье.
2. Осмотреть приборную доску слева от руля.
3. Подцепить за выемку пластиковую накладку под модулем переключателей дальнего и ближнего света.
4. Вытащить ее на себя.

В моторном отсеке

Главная плата с перемычками в моторном отсеке находится около левого борта кроссовера. Для получения доступа к плате нужно сжать фиксирующие замки и снять кожух модуля.

Блоки под капотом

В подкапотном пространстве на клемме аккумулятора установлен главный силовой предохранитель. Рядом с воздуховодом располагается дополнительный бокс с плавкими вставками для автомобиля с дизельным двигателем.

2010–2015 Схема предохранителей Kia Sportage 3 (SL) »Схема предохранителей

№ А Предохранитель Цепь защищена

F1 20 АУДИО Аудио. Головное устройство A / V и навигации, F13 10A (комнатная лампа)

F2 7,5 РФ АНТ RF ПРИЕМНИК

F3 20 БЕЗОПАСНОСТЬ PAVDW Модуль электрического стеклоподъемника безопасности водителя

F4 20 P / СИДЕНЬЕ (ДРВ) Ручной переключатель сиденья водителя

F5 10 МОДУЛЬ 1 Драйвер CCS Switch, Разъем канала передачи данных, зуммер системы помощи при парковке сзади, переключатель внешнего зеркала с электроприводом

F6 15 ЛЮК Электродвигатель люка

F7 25 AMP AMP

F8 7.5 банкомат К / ЗАМОК Рычаг переключения передач ATM, ключевой соленоид

F9 10 УГОЛ ЛАМПА –

F10 15 СИДЕНЬЕ ВЕНТ Подогреватель подушки CCS для водителя / пассажира

Fll 25 PAVDW RH Главный выключатель стеклоподъемника, Выключатель заднего правого стеклоподъемника, выключатель электрического стеклоподъемника пассажира (левый)

F12 25 PAVDW LH Главный выключатель стеклоподъемника, Выключатель заднего стеклоподъемника, левый, выключатель электрического стеклоподъемника пассажира (правый)

F13 10 НОМЕР LP Модуль управления кондиционером, цифровые часы, модуль управления IPS, комбинация приборов (IND.), Лампа багажного отделения, Ключ зажигания ILL. & Дверной выключатель, Лампа салона, лампа тщеславия водителя / пассажира, Верхняя консоль (переключатель освещения карты). BCM

F14 10 ПДМБ Модуль управления Smart Key, держатель FOB, кнопочный переключатель Start / Stop

F15 15 ЗАМОК ДВИГАТЕЛЬ Реле блокировки / разблокировки дверей, реле задней двери

F16 15 ОПАСНОСТЬ BCM

F17 10 FOG LP RR Блок реле ICM (реле задней противотуманной фары)

F18 15 STRHTD –

F19 25 ПДМ Модуль управления смарт-ключом

F20 10 СТАРТ Реле охранной сигнализации, Модуль управления интеллектуальным ключом, Блок предохранителей и реле E / R (R4), Переключатель диапазонов коробки передач

F21 10 МОДУЛЬ 2 Выключатель стоп-сигнала (GSL), индикатор рычага переключения передач банкомата, модуль управления IPS (вход ON / START), ECM 4WD, переключатель устройства регулировки положения фар, привод механизма регулировки положения фар, левый / правый, Блок управления устройством автоматического выравнивания фар

F22 20 UH КОРОБКА E / R Блок предохранителей и реле (FUSE — F22, F23, F24, F25)

F23 10 A / BAG IND Комбинация приборов (IND.)

F24 10 КЛЮЧ SMART 2 Модуль управления смарт-ключом

F25 25 дворник FRT Электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель), блок предохранителей и реле E / R (R12 — реле переднего стеклоочистителя (LO))

F26 20 РОЗЕТКА ПИТАНИЯ 1 Передняя розетка, правая

F27 10 УМНЫЙ КЛЮЧ 1 Модуль управления смарт-ключом, BCM
