Действуем в салоне

Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
«Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

https://youtube.com/watch?v=eSW_JQyzuuc

В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.

Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.

В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).

Глюки, сбои, неисправности электрики

Модератор: groover

Темы Ответы Просмотры Последнее сообщение

Глюки электрики разные (не описанные в отдельных темах).1 . 5 , 6 , 7wasya » 07 дек 2012, 18:10 133 53694 Vitold 24 июл 2021, 00:15
Головной экран не показывает данные от аудиомагнитолы.Дмитрий_174 » 15 июл 2021, 08:39 0 103 Дмитрий_174 15 июл 2021, 08:39
Машина не заводится.1 . 5 , 6 , 7AlexPzander » 04 сен 2013, 09:00 131 56058 yury1970 17 июн 2021, 20:12
Бесключевой доступ.yury1970 » 01 май 2021, 21:52 1 244 yury1970 02 май 2021, 21:33
Глюк ближнего света и ремня безопасности.Boarductor » 20 апр 2021, 12:52 0 298 Boarductor 20 апр 2021, 12:52
Проблемы с тахометром.Kukusha » 13 апр 2016, 22:34 11 7309 REAlex 03 апр 2021, 15:08
Омыватели стекол (сбои в работе).1 . 6 , 7 , 8yury1970 » 22 июн 2012, 15:10 142 65232 fordmond 27 фев 2021, 16:28
Не работает переключатель интервала работы дворников.netman2002 » 25 ноя 2020, 09:27 0 545 netman2002 25 ноя 2020, 09:27
Разряд АКБ или глюк электрооборудования?1 . 26 , 27 , 28Sanek » 12 дек 2011, 06:50 549 84805 JON 30 сен 2020, 20:46
Камера заднего вида, штатная (сбои и неисправности).1 , 2 , 3 , 4URAN » 19 фев 2015, 11:22 78 31290 punch69 21 июл 2020, 21:32
Не гаснут контрольные лампы после запуска двигателя.1 . 5 , 6 , 7Dark » 15 июл 2013, 08:47 133 51798 JON 18 июн 2020, 17:46
Не работает обогрев заднего стекла и зеркал.1 , 2 , 3 , 4 , 5vil75 » 29 ноя 2012, 17:39 86 23973 JON 15 июн 2020, 11:22
Не работает ближний свет!Dmarka » 05 апр 2020, 17:25 1 953 Sanek 05 апр 2020, 19:22
Сработал иммобилайзер (ИММО), после отключения АКБ.Volodya » 31 янв 2020, 18:56 3 1081 groover 10 фев 2020, 23:31
Обогрев заднего стекла.1 , 2Sanek » 01 дек 2016, 16:02 33 7073 DEARKTIKA 05 фев 2020, 13:45
Центральный замок.1 , 2 , 3 , 4scorpvw » 14 дек 2014, 21:32 67 35157 JON 19 дек 2019, 13:02
Cтоп-сигналы не горят.ilil » 12 дек 2019, 18:57 2 1242 ilil 13 дек 2019, 07:58
Сбой автоматического стеклоподъемника.1 . 4 , 5 , 6Анатолий » 03 дек 2011, 07:56 117 50404 MGT 08 окт 2019, 15:32
Проблемы с ESP.1 . 5 , 6 , 7JON » 17 ноя 2012, 20:48 136 51672 Beavis84 18 сен 2019, 22:20
Поворотники и стеклоподъемники (перестали работать).vil75 » 06 дек 2012, 16:52 9 6651 Котяр 14 май 2019, 20:11
Глюк ЦЗ?1 , 2 , 3Лисенок » 07 июн 2013, 16:15 55 27372 ti6 21 ноя 2018, 12:00
Не горит левый ближний свет.Юлия Venga » 20 июл 2018, 09:03 2 2828 JON 20 июл 2018, 18:13
Проблема с приборной панелью.kimiraykonen » 14 июн 2018, 01:03 5 2746 TimON_003 20 июн 2018, 07:47
Сигнал закрытого люка.Федот » 03 июн 2018, 21:21 8 2539 Тракторист 06 июн 2018, 14:33
Звуковой сигнал при разгоне.levko2000 » 28 мар 2018, 13:44 10 2742 Kori 04 апр 2018, 15:02

Права доступа

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете добавлять вложения

Источник

Силовые предохранители

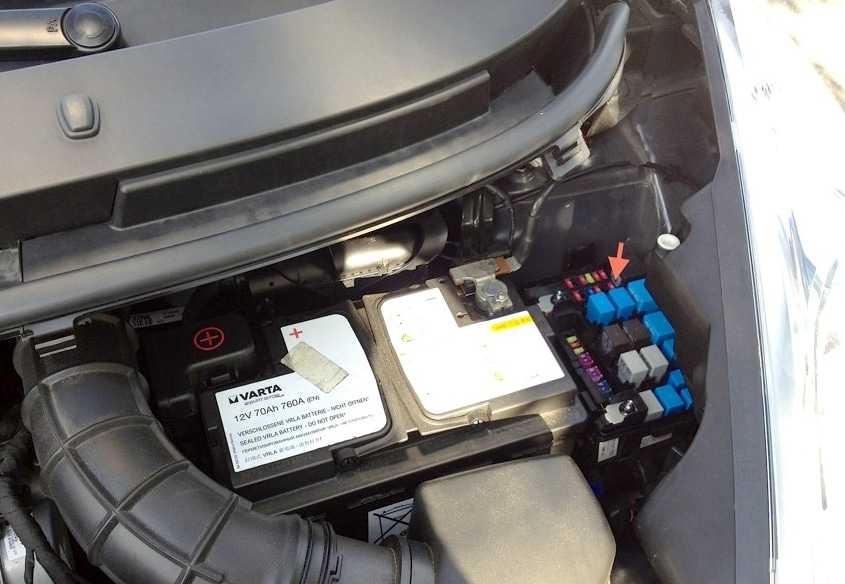

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
F (Ф-2) / 30А: кулер печного отопителя (в салоне);
F (Ф-3) / 60А: генератора;
F (Ф-4) / 60А: контактная плата генератора;
F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

Блок в салоне

Находится под панелью приборов, со стороны водителя. Для доступа уберите защитную крышку.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,1,0,0 —>

Пример оригинальной схемы с крышки

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

POWER WINDOW	25А Левый электро подъёмник двери
POWER WINDOW	25А Правый электро подъёмник двери
OUTSIDE MIRROR HEATED	10А Подогрев наружных зеркал
BLOWER	10А Система кондиционирования, ECU
DOOR LOCK	20А Дверной замок / разблокировка
SUNROOF	20А Люк в крыше
SAFETY POWER WINDOW	15А Защитный сервопривод стекла (водитель)
FOLDING MIRROR	10А Выключатель складывания наружных зеркал, выключатель в центре
TAIL LAMP	10А Левый задний фонарь
TAIL LAMP	10А Правый задний фонарь
START	10А Реле пуска двигателя
HAZARD WARNING SIGNAL	15А Аварийная сигнализация
POWER DISTR-ON MODULE	25А Модуль управления PDM
MOTOR DRIVER POWER	10A ЭУР
STOP SWITCH	10А Выключатель стоп сигналов
TRANS-ON CONTROL UNIT	15А Датчик скорости
IGNITION COIL	15А Катушка зажигания, конденсатор
IGNITION	10А Питание — Переключатель HLLD, BCM, Система кондиционирования, Люк в крыше
WINDSCREEN WIPING	25А Реле электродвигателя переднего стеклоочистителя, многофункциональный выключатель стеклоочистителя
FRONT FOG LAMP	10А Передний противотуманный фонарь, BCM
REAR FOG LAMP	10А Задний противотуманный фонарь, BCM
ROOM LAMP	10А Выключатель ламп освещения салона
STOP LAMP	15А Стоп выключатель, BCM
CLUSTER	10А Кластер, BCM, Часы
IGNITION	10А Питание аудио, TPMS, аварийной сигнализации
ANTI-LOCK BRAKE SYSTEM	10А Датчик скорости рыскания, ABS (ESP), ESP Switch
RAIN SENSOR (PTC HEATER )	10А Реле датчика дождя (PTC, подогреватель топливного фильтра)
POWER DISTRIBUTION	10А Блок интеллектуальных ключей, SSB
FRONT HEAT RAYS	15А Обогреватель переднего стекла
POWER OUTLET	15А Передняя розетка прикуривателя
POWER OUTLET	25А Задняя розетка, центральная розетка
IGNITION	10А Питание — Аудио, цифровые часы
AIR BAG INDICATOR	10А Кластер (индикатор подушки безопасности)
AIR BAG	10А Подушки безопасности
TURN SIGNAL LAMP	10А Многофункциональный выключатель света
WIPER SYSTEM RR	15А Электродвигатель заднего стеклоочистителя, датчик дождя, многофункциональный выключатель стеклоочистителя
SEAT HEATER	15А Подогрев сидений
AUDIO	20А Аудио
LUGGAGE LP	10А Багажная лампа

Расположение блока предохранителей

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышки панели предохранителей/реле вы найдете этикетку с названием и мощностью предохранителя/реле. Не все описания панелей предохранителей в данном руководстве применимы к вашему автомобилю.

2010, 2011

Назначение предохранителей в щитке приборов (2010, 2011)

Описание	Номинальный ток	Защищенный компонент
Начало	10А	Запуск двигателя
ACC	10А	Аудиосистема, бортовой компьютер, привод наружных зеркал
P / OUTLET FRT	15А	Передняя розетка и прикуриватель
P / OUTLET RR	25А	Розетка на задней панели, розетка на консоли
Группа	10А	Кластер, BCM, бортовой компьютер, PDM, интеллектуальный блок ключей
Т / ПСО	10А	Многофункциональный выключатель освещения
ЭБУ 5	10А	ЭБУ, датчик расхода воздуха, датчик воды в топливе
TCU	10А	Датчик скорости на входе, датчик скорости на выходе
Б/УП ЛП	10А	Резервный выключатель, тормозной выключатель, RPAS
ABS 3	10А	Датчик угла рысканья, ABS (ESP), выключатель ESP
Дно	10А	ACU
A / BAG IND	10А	Группа (индикатор подушки безопасности)
Катушка зажигания	15А	Катушки зажигания, конденсаторы
IG1	10А	MDPS, модуль центрального переключателя на передней панели, TPMS, RPAS, двигатель стартера (ISG)
IG2	10А	Переключатель HLLD, привод HLLD, BCM, FATC, люк в крыше
Стеклоочиститель FRT	25А	Передний стеклоочиститель
S / HEATER	15А	Обогреватели сидений
Стеклоочиститель ветрового стекла RR	25А	Стеклоочиститель заднего стекла
PDM 2	10А	PDM
HTD MIRR	10А	Размораживатель наружных зеркал
FOG LP FRT	10А	Передняя противотуманная фара
FOG LP RR	10А	Задний противотуманный фонарь
Аудио	20А	Аудио
Комната LP	10А	Выключатель освещения кабины
STOP LP	15А	Выключатель стояночного света
PDM 1	25А	PDM
Дэн Сяопин	15А	Передний пыльник
Доктор Рок	20А	Блокировка/разблокировка двери
FOLD’G MIRR.	10А	Переключатель складывания наружных зеркал
HATCH	20А	Люк в крыше
TAIL LP LH.	10А	Левый задний фонарь
LP RH в задней части	10А	Правый задний фонарь
Опасность	15А	Модуль коммутатора
P / WDW LH	25А	Левый стеклоподъемник
P / WDW RH	25А	Правый стеклоподъемник
Безопасность P / WDW	15А	Безопасный стеклоподъемник (водитель)

Назначение предохранителей в моторном отсеке (2010, 2011)

Описание	Номинальный ток	Защищенные компоненты
В + 1	50А	Распределительный щиток приборной панели (FOG LP FRT 10A. FOG LP RR 10A, AUDIO 20A, ROOM LP 10A, STOP LP 15A, PDM 1 25A, DEICER 15A, DR LOCK 20A, FOLD G MIRR 10A, SUNROOF 20A, реле заднего света, предохранитель – TAIL LP LH 10A, ХВОСТ LP RH 10A)
В + 2	50А	Распределительная коробка приборной панели (HAZARD 15A, реле стеклоподъемников, предохранители – P / WDW LH 25A, P / WDW RH 25A, SAFETY P / WDW 15A)
C/FAN	40А	Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень)
ALT	125A (бензин) / 150A (дизель)	Генератор
ABS 2	40А	ABS. ESP
ABS 1	40А	ABS. ESP
RR HTD	40А	Распределительная коробка приборной панели (реле заднего отопителя)
Пульт дистанционного управления	40А	Двигатель вентилятора
MDPS	80А	MDPS (двигатель усилителя рулевого управления)
IG2	40А	Выключатель зажигания (IG2, пуск)
ЭБУ 1	20А	ЭБУ
F / HACCP	20А	Реле топливного насоса (бензин)
IG1	40А	Выключатель зажигания (IG1, дополнительное оборудование)
H / LP	20А	Фара с косым освещением
H / LP LO LH	10А	Проходная фара слева
H / LP LO RH	10А	Проходная фара справа
H / LP HI	20А	Фара дальнего света
ROH	10А	Сирена, звуковой сигнал, датчик заряда батареи
ЭБУ 4	10А	ЭБУ (бензин)
Топливо HTR	30А	Подогреватель топливного фильтра (дизель)
A / CON 1	10А	Реле кондиционера
A / CON2	10А	Кондиционер
ЭКУ 3	10А	Иммобилайзер, выключатель остановки, IMV, MPROP
ЭБУ 2	30А	ЭБУ 4 10A, главное реле, предохранитель – ЭБУ 1 20A, ЭБУ 3 10A, ИНЖЕКТОР 10A, ИНЖЕКТОР 15A
DXO	10А	Дневные ходовые огни
Датчик	10А	Бензин – реле A/C, реле вентилятора охлаждения (высокое, низкое), датчик положения распредвала, иммобилайзер, соленоид адсорбера, датчик кислорода вверх/вниз Дизель – реле A/C, реле вентилятора охлаждения (высокое, низкое), лямбда-датчик
Конвертер	15А	Бензин – форсунки 1-4, реле топливного насоса, клапан управления маслом Дизель – электропривод системы рециркуляции отработавших газов, иммобилайзер, привод VGT, датчик положения коленчатого вала, реле свечей зажигания, реле PTC HTR 1

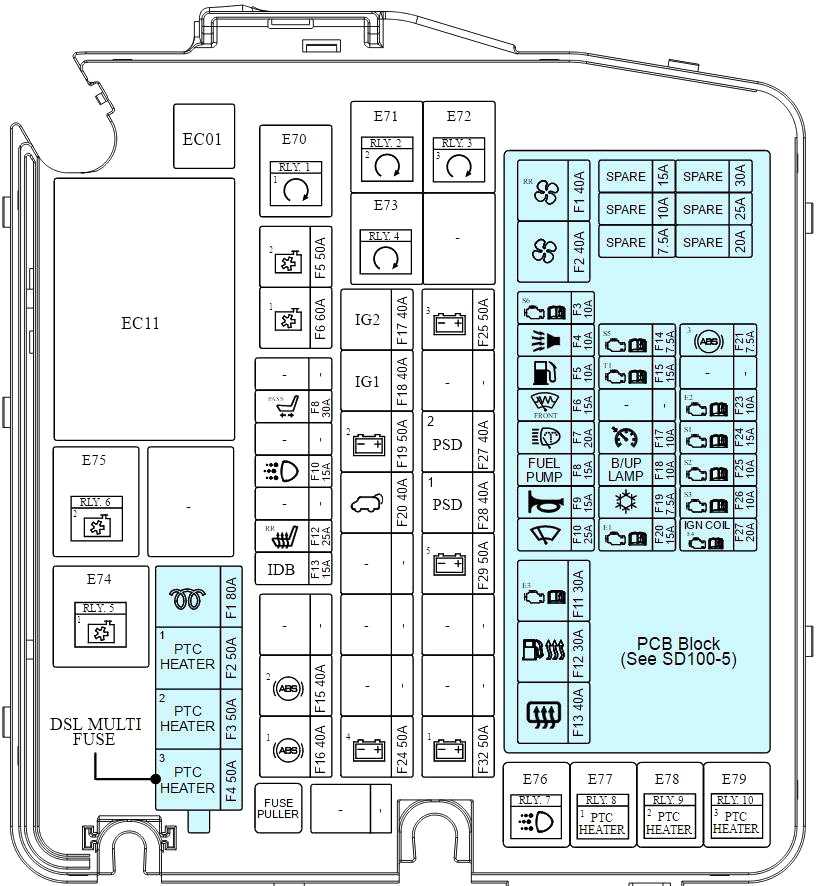

Панель предохранителей в моторном отсеке (только для дизельных двигателей) (2010, 2011)

Описание	Номинальный ток	Защищенные компоненты
Светлая аура	80А	Пылающая вилка
PTC HTR 1	50А	PTC-нагреватель 1
ПТК HTR 2	50А	PTC-нагреватель 2
PTC HTR 3	50А	PTC-нагреватель 3

Engine compartment

Main box

Located on the left side of the engine compartment, under the protective cover.

legend

Appointment

ВAT 1	50A Instrument panel junction box (trunk relay, fuse (F12 10 A, F13 10 A, F14 10 A, F15 15 A, Power connector (F35 10 A, F36 20 A)), interior 10 A, audio system 20 A
WHAT 2	50A Junction box l / P (HAZARD 15A, relay – power window, fuse -P / WDW LH 25A, P / WDW RH 25A, SAFETY P / WDW 15A)
C/FAN	40A Fan relay (high speed), fan relay (low speed)
EVERYTHING	125 / 150А Diesel fuse and relay box (CANDLES 80 A, PTC 1, 2, 3, 50 A), alternator Engine compartment relay and fuse box (F1 80 A, F2 40 A, F3 40 A, F4 40 A, F5 40 A, F18 10 A)
ABS2	40А ABS, ESP
ABS 1	40А ABS,ESP
RR HTD	40A Junction box l / P (Rear heater relay)
BLOWER	40A Fan motor
MDPS	80A Power steering control
IG2	40A Ignition switch, PDM relay box, under-hood fuse and relay box (relay 6) F8 50 A dashboard junction box (trunk relay, fuse (F12 10 A, F13 10 A, F14 10 A, F15)
ECU 1	20А ECU
F/PUMP	20A Fuel pump relay (Petrol)
IG1	40A Ignition key (Electrical equipment)
H/LP	20A Low beam headlight
H / LP LO LH	10A Low beam left headlight
H / LP LO RH	10A Dipped headlight right
H/LP HI	20A High beam headlight
HORN	10A Buzzer, anti-theft alarm buzzer, battery sensor
ECU 4	10A ECU (Petrol)
FUEL HTR	30A Fuel filter heater (diesel)
A / CON 1	10A Relay for air conditioning system
A / CON 2	10A Air conditioning system
ECU3	10A Immobilizer, brake light switch, IMV, MPROP
ECU 2	30A ECU 4 10A, Main relay, fuse – ECU 1 20A, ECU 3 10A, SENSOR 10A. INJECTOR 15A
DRL	10A Daylight lamp
SENSOR	10A Petrol – air conditioning system relay, cooling fan relay (high speed, low speed), camshaft position sensor, immobilizer, gas tank purge solenoid valve, oxygen sensor (high / low) Diesel – air conditioning system relay, cooling fan relay (high speed, low speed), lambda sensor
INJECTOR	15A Gasoline – Injector # 1-4, fuel pump relay, oil control valve Diesel – Electric EGR starter, immobilizer, VGT drive, crankshaft position sensor, glow plug relay, PTC HTR 1 relay

Additional box

Installed on models with a diesel engine.

Here are the elements responsible for the operation of the engine.

Designation

GLOW	80A Glow plugs, air heater relay
PTC HTR 1	50A RTS heater 1
PTC HTR 2	50A RTS heater 2
PTC HTR 3	50A RTS heater 3

And if you have something to add to the material, write in the comments.

Блок предохранителей моторного отсека Kia Carnival (2014-2017)

Чтобы проверить/заменить предохранитель:

Выключите зажигание/все остальные выключатели.
Снимите крышку панели предохранителей, нажав на язычок / потянув вверх.
Проверьте снятый предохранитель; замените его, если он сгорел. Чтобы извлечь или вставить предохранитель, используйте съемник предохранителя в панели предохранителей моторного отсека.
Вставьте новый предохранитель того же номинала, / убедитесь, что он плотно входит в зажимы. Если он сидит неплотно, обратитесь к авторизованному дилеру Kia.

№	(А)	Назначение
F1	80	D4HB: Блок реле накаливания
F2	50	Соединительный блок E/R (RLY.8)
F3	50	Соединительный блок E/R (RLY.9)
F4	50	Соединительный блок E/R (RLY.10)
F5	50	Соединительный блок E/R (RLY.6)
F6	60	Соединительный блок E/R (RLY.5)
F8	30	Пассажирский ручной переключатель
F10	15	Соединительный блок E/R (RLY.7)
F12	25	Модуль управления обогревателем заднего сиденья
F13	15	Коробка привода инжектора
F15	40	Модуль управления ABS/модуль управления ESP
F16	40	Модуль управления ABS/модуль управления ESP
F17	40	Соединительный блок E/R (RLY.1, RLY.2), выключатель зажигания
F18	40	Соединительный блок E/R (RLY.3, RLY.4), выключатель зажигания
F19	50	Интеллектуальный распределительный блок (предохранитель — F42, F43, предохранитель устройства автоматического отключения по току утечки — F10, F16, F21, F26)
F20	40	Модуль хвостовых ворот с электроприводом
F24	50	Интеллектуальный соединительный блок (IPS3, IPS4, IPS5, IPS6, предохранитель — F30, F40)
F25	50	Интеллектуальный соединительный блок (IPS1, IPS2)
F27	40	Модуль раздвижной двери с электроприводом
F28	40	Модуль раздвижной двери с электроприводом
F29	50	Интеллектуальный распределительный блок (реле розетки, предохранитель — F11, F17, F22, F23, F28, F37)
F32	50	Интеллектуальный распределительный блок (предохранители — F29, F39, F44)
Реле
E70	Реле ПДМ1
E71	Реле ПДМ2
E72	Реле ПДМ3
E73	Стартовое реле
E74	Реле вентилятора охлаждения 1
E75	Реле охлаждающего вентилятора 2
E76	Реле ДХО
E77	Реле нагревателя 1 PTC
E78	Реле нагревателя PTC 2
E79	Реле нагревателя PTC 3

Блок печатной платы

№	(А)	Назначение
F1	40	Блок печатной платы (реле заднего вентилятора)
F2	40	Блок печатной платы (реле вентилятора)
F3	10	Датчик батареи
F4	10	PCB Block (B/Alarm Гудок Relay)
F5	10	Блок печатной платы (реле крышки топливного бака)
F6	15	Блок печатной платы (реле антиобледенителя)
F7	20	Блок печатной платы (реле омывателя фар)
F8	15	Блок печатной платы (реле топливного насоса)
F9	15	PCB Block (Гудок Relay)
F10	25	Блок печатной платы (реле переднего стеклоочистителя (низкого уровня))
F11	30	Блок печатной платы (реле управления двигателем)
F12	30	Блок печатной платы (реле подогревателя топлива)
F13	40	Блок печатной платы (реле заднего обогревателя)
F14	7.5	D4HB: Блок реле накаливания, датчик предупреждения о топливном фильтре
F15	15	Переключатель диапазонов коробки передач, TCM (D4HB)
F17	10	Умный радар круиз-контроля
F18	10	Аудиосистема, задний комбинированный фонарь (IN), левый/правый, электрохромное зеркало
F19	7.5	Задний переключатель управления кондиционером
F20	15	ПКМ/ТКМ
F21	7.5	Модуль управления ABS/модуль управления ESP, датчик угла поворота рулевого колеса
F23	10	G6DH: Коробка привода форсунки
F24	15	GSL: датчик кислорода № 1 ~ № 4, соединительный блок E / R (RLY.5), PCM
DSL: лямбда-зонд, электронный привод VGT, дозатор топлива, клапан регулирования давления в рампе, соединительный блок E/R (RLY.5)
F25	10	GSL: PCM, регулируемый впускной электромагнитный клапан № 1/№ 2, электромагнитный клапан управления продувкой, масляный регулирующий клапан № 1/№ 2 (впуск)/(выпуск)
DSL: датчик расхода воздуха, электромагнитный клапан байпаса системы рециркуляции отработавших газов, распределительный блок E/R (RLY.8), блок печатной платы (реле подогревателя топлива)
F26	10	G6DH: PCM, соединительный блок E/R (реле топливного насоса)
G6DF: PCM, форсунки №1~№6, реле топливного насоса
D4HB: Выключатель стоп-сигналов, датчик положения коленчатого вала, блок печатной платы (реле топливного насоса)
F27	20	GSL: Катушка зажигания №1~№6, Конденсатор №1/№2
DSL: ЕСМ

Главный предохранитель

Если главный предохранитель перегорел, его необходимо удалить следующим образом:

Отсоедините отрицательный кабель аккумуляторной батареи.
Снимите гайки, показанные на рисунке выше.
Замените предохранитель на новый того же номинала.
Переустановите в порядке, обратном снятию.

Passenger compartment

Located under the dashboard on the driver’s side. Remove the protective cover for access.

Diagram

Assignment

POWER WINDOW	25A Left electric door lift
POWER WINDOW	25A Right electric door lift
OUTSIDE MIRROR HEATED	10A Heated exterior mirrors
BLOWER	10A Air conditioning system, ECU
DOOR LOCK	20A Door Lock / Unlock
SUNROOF	20A Sunroof
SAFETY POWER WINDOW	15A Protective glass servo (driver)
FOLDING MIRROR	10A Switch for folding exterior mirrors, switch in the center
TAIL LAMP	10A Left rear lamp
TAIL LAMP	10A Right rear lamp
START	10A Engine start relay
HAZARD WARNING SIGNAL	15A Alarm
POWER DISTR-ON MODULE	25A PDM control module
MOTOR DRIVER POWER	10A EUR
STOP SWITCH	10A Brake light switch
TRANS-ON CONTROL UNIT	15A speed sensor
IGNITION COIL	15A Ignition coil, capacitor
IGNITION	10A Power – Switch HLLD, BCM, Air Conditioning, Sunroof
WINDSCREEN WIPING	25A Front wiper motor relay, wiper multifunction switch
FRONT FOG LAMP	10A Front fog lamp, BCM
REAR FOG LAMP	10A Rear fog lamp, BCM
ROOM LAMP	10A Interior lamp switch
STOP LAMP	15A Stop switch, BCM
CLUSTER	10A Cluster, BCM, Clock
IGNITION	10A Power Audio, TPMS, Alarm
ANTI-LOCK BRAKE SYSTEM	10A Yaw rate sensor, ABS (ESP), ESP Switch
RAIN SENSOR (PTC HEATER )	10A Rain sensor relay (PTC, fuel filter heater)
POWER DISTRIBUTION	10A Smart Key Block, SSB
FRONT HEAT RAYS	15A Heated front glass
POWER OUTLET	15A Front cigarette lighter socket
POWER OUTLET	25A Rear outlet, center outlet
IGNITION	10A Power – Audio, digital clock
AIR BAG INDICATOR	10A Cluster (airbag indicator)
AIR BAG	10A Airbags
TURN SIGNAL LAMP	10A Multifunction light switch
WIPER SYSTEM RR	15A Rear wiper motor, rain sensor, wiper multifunction switch
SEAT HEATER	15A Heated seats
AUDIO	20A Audio
LUGGAGE LP	10A Luggage lamp

Fuse Layout KIA Venga 2010-2017

Cigar lighter (power outlet) fuses are located in the Instrument panel fuse box (see fuses “POWER OUTLET FRT” (Front Power Outlet & Cigar Lighter) and “POWER OUTLET RR” (Rear Power Outlet, Console Power Outlet)).

Table of Contents

Fuse box location

Left-hand drive vehicles

Right-hand drive vehicles

Engine compartment

Inside the fuse/relay panel covers, you can find the label describing fuse/relay name and capacity. Not all fuse panel descriptions in this manual may be applicable to your vehicle.

2010, 2011

Advertisements

Description	Amp rating	Protected component
START	10A	Start Motor
ACC	10A	Audio, Trip Computer, Outside Mirror Actuator
P/OUTLET FRT	15A	Front Power Outlet & Cigar Lighter
P/OUTLET RR	25A	Rear Power Outlet, Console Power Outlet
CLUSTER	10A	Cluster, BCM, Trip Computer, PDM, Smart Key Unit
T/SIG	10A	Multi Function Switch Light
ECU 5	10A	ECU, Air Flow Sensor, Fuel Water Sensor
TCU	10A	Speed In Sensor, Speed Out Sensor, Speed Sensor
B/UP LP	10A	Back Up Switch, Inhibit Switch, RPAS
ABS 3	10A	Yaw Rate Sensor, ABS(ESP), ESP Switch
A/BAG	10A	ACU
A/BAG IND	10A	Cluster(Air Bag Indicator)
IGN COIL	15A	Ignition Coil, Condensor
IG1	10A	MDPS, Center Facia Switch Module, TPMS, RPAS, Start Motor(ISG)
IG2	10A	HLLD Switch, HLLD Actuator, BCM, FATC, Sunroof
WIPER FRT	25A	Front Wiper
S/HEATER	15A	Seat Warmer
WIPER RR	25A	Rear Wiper
PDM 2	10A	PDM
HTD MIRR	10A	Outside Mirror Defroster
FOG LP FRT	10A	Front Fog Light
FOG LP RR	10A	Rear Fog Light
AUDIO	20A	Audio
ROOM LP	10A	Room Lamp Switch
STOP LP	15A	Stop Lamp Switch
PDM 1	25A	PDM
DEICER	15A	Front Deicer
DR LOCK	20A	Door Lock/Unlock
FOLD’G MIRR	10A	Outside Mirror Folding Switch
SUNROOF	20A	Sunroof
TAIL LP LH	10A	Left Tail Light
TAIL LP RH	10A	Right Tail Light
HAZARD	15A	Switch Module
P/WDW LH	25A	Left Power Window
P/WDW RH	25A	Right Power Window
SAFETY P/WDW	15A	Safety Power Window (Driver)

Advertisements

Assignment of the fuses in the engine compartment (2010, 2011)

Description	Amp rating	Protected component
B+1	50A	I/P Junction Box(FOG LP FRT 10A.FOG LP RR 10A, AUDIO 20A, ROOM LP 10A, STOP LP 15A, PDM 1 25A, DEICER 15A, DR LOCK 20A, FOLD G MIRR 10A, SUNROOF 20A, Relay-Tail Lamp, Fuse- TAIL LP LH 10A, TAIL LP RH 10A)
B+2	50A	I/P Junction Box(HAZARD 15A, Relay-Power Window, Fuse-P/WDW LH 25A, P/WDW RH 25A, SAFETY P/WDW 15A)
C/FAN	40A	Cooling Fan Relay(High), Cooling Fan Relay (Low)
ALT	125A (Gasoline) /150A (Diesel)	Alternator
ABS 2	40A	ABS. ESP
ABS 1	40A	ABS. ESP
RR HTD	40A	I/P Junction Box(Rear Heater Relay)
BLOWER	40A	Blower Motor
MDPS	80A	MDPS(Motor Driving Power Steering)
IG2	40A	Ignition Switch(IG2, Start)
ECU 1	20A	ECU
F/PUMP	20A	Fuel Pump Relay(Gasoline)
IG1	40A	Ignition Switch(IG1, Accessory)
H/LP	20A	Head Lamp Low Beam
H/LP LO LH	10A	Left Head Lamp Low Beam
H/LP LO RH	10A	Right Head Lamp Low Beam
H/LP HI	20A	Head Lamp High Beam
HORN	10A	Horn, Burglar Alarm Horn, Battery Sensor
ECU 4	10A	ECU(Gasoline)
FUEL HTR	30A	Fuel Filter Heater(Diesel)
A/CON 1	10A	Air Conditioning System Relay
A/CON2	10A	Air Conditioning System
ECU 3	10A	Immobilizer, Stop Switch, IMV, MPROP
ECU 2	30A	ECU 4 10A, Main Relay, Fuse-ECU 1 20A, ECU 3 10A, SENSOR 10A, INJECTOR 15A
DRL	10A	Daytime Running Light
SENSOR	10A	Gasoline — Air Conditioning System Relay, Cooling Fan Relay(High, Low), Camshaft Position, Sensor, Immobilizer, Canister Purge Solenoid Valve, Oxygen Sensor Up/Down Diesel — Air Conditioning System Relay, Cooling Fan Relay(High, Low), Lambda Sensor
INJECTOR	15A	Gasoline — Injector #1-#4, Fuel Pump Relay, Oil Control Valve Diesel — Electrical EGR Actuator, Immobilizer, VGT Actuator, Crank Position Sensor, Glow Plug Relay, PTC HTR 1 Relay
