Hyundai matrix (2002-2008) fuses and relays

Блок в салоне Хендай Матрикс

p, blockquote 7,0,1,0,0 —>

Расположен в нижней части панели приборов. Для доступа уберите защитную крышку.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание реле

p, blockquote 12,0,0,0,0 —>

1. Резерв
2. Реле центрального замка (разблокировка)
3. Реле аварийной сигнализации
4. Резерв
5. Реле центрального замка
6. Реле электропривода стеклоподъемников
7. Реле противоугонной системы
8. Реле сирены противоугонной системы
9. Реле обогревателя заднего стекла
10. Реле-прерыватель указателей поворота
11. Реле электродвигателя вентилятора отопителя

Возможно несколько вариантов исполнения отдела с предохранителями.

p, blockquote 13,0,0,0,0 —>

Схемы

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 16,0,0,0,0 —>

RR HTD	30А Реле обогревателя заднего стекла
STOP	10А Реле стоп-сигнала, реле электрических стеклоподъемников
D/LOCK	15А Реле запирания (отпирания) дверей, ЕТАСМ, реле люка
HAZARD	10А Реле охранной сигнализации, реле аварийной сигнализации
AUDIO	10А Автомагнитола
C/LIGHT	15А Прикуриватель
A/B	10А Блок управления подушками безопасности
A/В IND	10А Контрольная лампа подушек безопасности
T/SIG	10А Выключатель аварийной сигнализации, таймер ремня безопасности, приборная панель, Блок управления ABS, резистор возбуждения, привод насоса омывателя
ECU	15А ЕСМ, датчик скорости автомобиля, ТСМ, катушка зажигания
ETACS	10А ЕТАСМ, селектор автоматической коробки передач
RRWPR	10А Двигатель заднего стеклоочистителя, реле заднего стеклоочистителя
START	10А Реле стартера
FRTWPR	20А Реле стеклоочистителей, двигатель насоса омывателя, таймер стеклоочистителей и обогревателя заднего стекла
S/HTD	15А Выключатель обогрева левого (правого) переднего сиденья
P/OUTLET	25А Передняя (задняя) розетка для подключения внешних потребителей
IG2	10А ЕТАСМ, реле электрических стеклоподъемников, реле обогревателя заднего стекла, реле люка, реле фар, реле вентилятора системы обогрева и кондиционирования
O/S MRR	10А Выключатель наружных зеркал, реле задних противотуманных фонарей

Схемы блока предохранителей и реле

На Hyundai Matrix используются низкопрофильные ножевые предохранители. Они состоят из полупрозрачного пластмассового корпуса, сквозь который можно увидеть состояние плавкой спирали, и контактов.

Каждому номиналу соответствует собственный цвет:

Номинал, А	Окраска
10	красная
15	синяя
20	желтая
30	розовая
40	зеленая

Схема с обозначениями находится на обороте крышек установочных боксов.

Авто 2003–2004

На автомобилях первых лет выпуска в салоне установлены перемычки для защиты следующего оборудования:

• стеклоподъемников;
• электропривода наружных зеркал;
• передних противотуманок;
• печки;
• привода сдвижного люка в крыше;
• кондиционера;
• выключателя стоп-сигналов;
• прикуривателя;
• обогрева передних сидений;
• охранной сигнализации;
• стеклоочистителя;
• магнитолы;
• двигателя омывателя стекол;
• подушек безопасности;
• АБС;
• комбинации приборов.

На плате имеются релейные переключатели, обеспечивающие своевременное включение таких приборов и систем:

• крыльчатки печки;
• поворотников;
• центрального замка;
• сирены противоугонной системы;
• обогрева заднего стекла;
• вентилятора отопителя.

В моторном отсеке машин с бензиновым двигателем стоят реле и предохранители, работающие со следующим оборудованием:

• габаритами;
• бензонасосом;
• обдувом радиатора;
• передними ПТФ;
• кислородным датчиком;
• дневными ходовыми огнями;
• аудиосистемой;
• форсункой;
• задними фонарями;
• катушкой зажигания и т.д.

На дизельных модификациях под капотом располагается коммутационный блок для пуска и защиты таких приборов и узлов:

• передних фар;
• генератора;
• передних противотуманок;
• нагнетателя;
• АБС;
• свечей накаливания;
• ДХО;
• дополнительного нагревателя;
• плафона в салоне;
• лампы в багажнике и т.д.

Хендай 2005 года

После первого рестайлинга в модуле предохранителей в салоне произошли незначительные изменения.

В моторном отсеке бензиновых модификаций схема перемычек и релейных переключателей выглядит следующим образом:

Схема для модели на бензине.

Дизельные машины имеют под капотом такие вставки и реле:

Схема для дизеля.

Для замены предохранителей необходимо использовать диэлектрический инструмент и выполнить мероприятия, обеспечивающие безопасность водителя:

1. Припарковать машину на ровной площадке.
2. Заглушить мотор.
3. Включить стояночный тормоз.
4. Подложить под колеса противооткатные клинья.
5. Обесточить электрооборудование.
6. Вытащить ключ из замка зажигания.
7. Откинуть клеммы от аккумулятора.

Матрикс 2006–2008 годов

После второго обновления на плате салонного блока появились предохранители и реле для защиты такого электрооборудования:

• выключателя наружных зеркал;
• индикатора головного света;
• передней розетки;
• климатической установки;
• отключения обогрева передних кресел;
• пускового релейного переключателя;
• дворника на заднем стекле;
• БУ антиблокировочной системой;
• сигнала непристегнутого ремня безопасности;
• модуля управления SRS;
• датчика скоростного режима;
• селектора автоматической КПП;
• прикуривателя и т.д.

На бензиновых моделях в моторном отсеке располагаются вставки, подключенные к цепям нескольких видов электроприборов:

• генератору;
• переднему и заднему блокам фар;
• вентилятору обдува радиатора;
• штуцеру прокачки АБС и ЕСП;
• габаритным фонарям;
• топливной помпе;
• клаксону;
• датчику детонации;
• дневным ходовым огням и др.

Чтобы не попасть в поездке в сложную ситуацию и не искать замену плавким вставкам среди металлических предметов (гвоздей, монет, проволоки и т.п.), необходимо периодически проверять резерв плавких вставок. Если какие-то из них закончились – покупать недостающие в специальном магазине или автосервисе.

Engine compartment

Main box

It is located next to the battery under the protective cover.

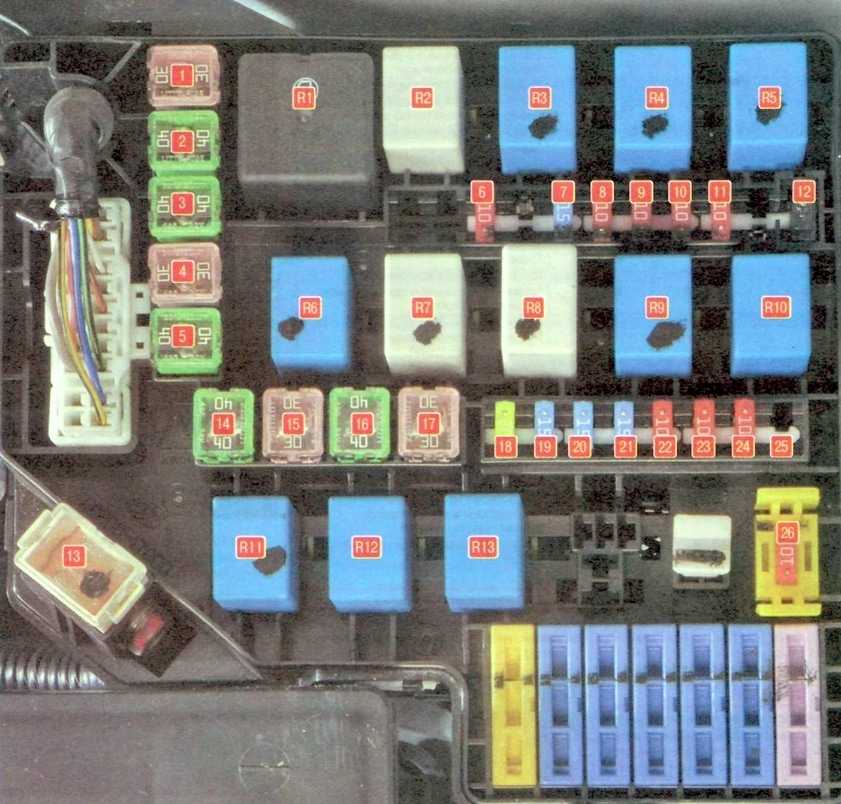

Example of a diagram from the cover

Diagram

Assignment

1 (30)	COND – Electro condenser fan
2 (40)	ABS – ESP and anti-lock brakes ABS
3 (40)	ABS – ESP and anti-lock brakes ABS
4 (30)	P / WIN – Electric windows
5 (40)	BLR – Electric heater radiator fan
6 (10)	ABS – Anti lock brake system ABS
7 (15)	INJ – Fuel injectors, ignition coils
8 (10)	SNSR – Sensors of the engine management system
9 (10)	F / PUMP – Fuel pump
10 (10)	TAIL LH – Left tail light, left license plate light
11 (10)	TAIL RH Right tail light, right license plate light
12 N	Rear fog lamp activation diode
13 (120)	WATT – Generator
14 (40)	B + – Air conditioning, heated rear window, brake lights, central locking, anti-theft alarm
15 (30)	ECU – Engine control unit, generator, main relay of the engine management system
16 (40)	IGN – Starter, ignition switch (lock)
17 (30)	RAD – Electro radiator fan
18 (20)	TAIL – Rear lights
19 (15)	FR FOG – Fog lights
20 (15)	H / LP LH – Left headlight
21 (15)	NDR RH – Right headlight
22 (10)	ECU – Engine control unit, generator, main relay of the engine management system
23 (10)	HORN – Sound signal
24 (10)	A / CON – Air conditioner
25 (15)	DRL – Side light control unit
26 (10)	ROOM LP – Car radio, interior lighting, instrument cluster illumination
R1	MAIN – Main relay
R2	COND2 – Relay for electric condenser fan (low speed)
R3	F / P CHK – Fuel pump relay
R4	RAD – Relay, electric radiator fan
R5	H / LP – Relay for headlights
R6	HORN – Horn relay
R7	WIPER – Wiper relay
R8	R / W DIODE – Relay for diode activation (pos. 12)
R9	START – Starter relay
R10	A / CON – Relay for air conditioning
R11	TAIL – Relay for turning on the rear lights
R12	COND1 – Condenser electric fan relay (high speed)
R13	FR FOG – Relay for switching on rear fog lamps

Где находятся блоки предохранителей на Hyundai Matrix

На Лейпцигской автомобильной выставке в 2001 г. был представлен южнокорейский субкомпактвэн Hyundai Matrix. Его разработали в турецком отделении компании при участии ателье Pininfarina для европейского рынка.

В других странах машину продавали под несколькими наименованиями:

• Hyundai Lavita в Японии;
• Inokom Matrix в Малайзии;
• Hyundai Elantra Lavita в Австралии.

Следующее обновление произошло в 2008 г. Автомобиль обрел новый интерьер салона и внешний вид.

Используемые на Хендае Матриксе предохранители можно найти в салонном блоке и моторном отделении.

Расположение блоков в машине.

Под панелью приборов

Чтобы найти плату с реле и плавкими вставками в салоне автомобиля, нужно сделать так:

1. Открыть дверь со стороны водительского кресла.
2. Осмотреть щиток приборов перед рулевой стойкой.
3. Нажать на фиксаторы перчаточного ящика под переключателями дальнего и ближнего света.
4. Снять защиту блока с перемычками.

Внутри моторного отсека

Поиск монтажного бокса в моторном отсеке заключается в следующих действиях:

1. Открыть и закрепить передний капот.
2. Осмотреть пространство по левому борту между аккумуляторной батареей и бачком омывателя ветрового стекла.
3. Отжать замки и снять крышку с пластмассового короба.

Предохранители блока, находящегося в салоне автомобиля

Описание	Предохранитель	Защищаемая цепь
ALT	100A	Генератор
В+	40A	Кондиционер, обогреватель заднего стекла, стоп-сигналы, цифровые часы, аварийная сигнализация, предохранитель
ECU	30A	Генератор, реле электронного блока управления двигателем, электронный блок управления двигателем
RAD	20A	Реле электропривода вентилятора радиатора
IGN	40A	Реле пуска, замок зажигания
BLR	40A	Реле вентилятора
P/WIN	30A	Реле электропривода окон
COND	20A	Реле вентилятора конденсора №1
ABS	30A	Елок управления ABS, разъем прокачки ABS
ABS	30A	Блок управления ABS, разъем прокачки ABS
F/PUMP	10A	Реле топливного насоса
ECU	20A	Электронный блок управления двигателем №5 (клемма «+»)
ECU	10A	Электронный блок управления двигателем №4 (клемма V)
SNSR	10A	Реле свечей подогрева, реле работы обогревателя 1/2, выключатель стоп-сигналов, датчик верхней мертвой точки, датчик температуры системы рециркуляции отработавших газов, датчик положения педали управления подачей топлива
ROOM LP	10A	Аудиосистема, фонари освещения салона, лампа верхней консоли, панель приборов, ЕГАСМ, фонарь багажного отделения
DRL	15A	Блок управления системой наружного освещения вдневнсе время (DRL)
HORN	10A	Реле сигнала
A/CON	10A	Реле кондиционера
FRFOG	15A	Передние противотуманные фары
ECU	10A	Электронный блок управления двигателем, электронный блок управления АКПП
LP	20A	Задние фонари
TAIL LH	10A	Левая задняя комбинация фонарей, левый габаритный фонарь, левый фонарь подсветки номерного знака
TAIL RH	10A	Правая задняя комбинация фонарей, правый габаритный фонарь, правый фонарь подсветки номерного знака
H/LP LH	15A	Левая передняя фара
H/LP RH	15A	Правая передняя фара, H-LP IND
К/LP IND	10A	Индикатор передних фар
HTD IND	10A	Реле обогрева стекла, электромотор левого (правого) наружного зеркала, электромотор задних стекол
A/CON	10A	Выключатель кондиционера
RR HTD	30A	Реле обогрева стекла
STOP	10A	Выключатель стоп-сигналов, реле электромотора стекол
D/LOCK	15A	Реле блокировки (разблокировки) дверей, ЕГАСМ, реле люка
HAZARD	10A	Реле противоугонной системы, аварийная сигнализация
AUDIO	10A	Аудиосистема
Cy’LIGHT	15A	Прикуриватель
A’B	10A	Блок управления подушками безопасности
A/BIND	10A	Подушка безопасности
T/SIG	10A	Выключатель аварийной сигнализации, регулятор ремней безопасности, панель приборов, блок управления ABS, резистор предварительного возбуждения, электродвигатель омывателя
ECU	15A	Электронный блок управления двигателем, датчик скорости автомобиля, электронный блок управления АКПП, катушка зажигания
ETACS	10A	ЕГАСМ, рычаг селектора АКПП
RRWPR	10A	Электромотор стеклоочистителя заднего стекла, реле стеклоочистителя заднего стекла
START	10A	Реле стартера
FRTWPR	20 A	Реле стеклоочистителя, электродвигатель омывателя, таймер стеклоочистителя и обогревателя стекла
S/HTD	15A
P/OUTLET	25A
IG2	10A
Q/SMRR	10A

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Locations

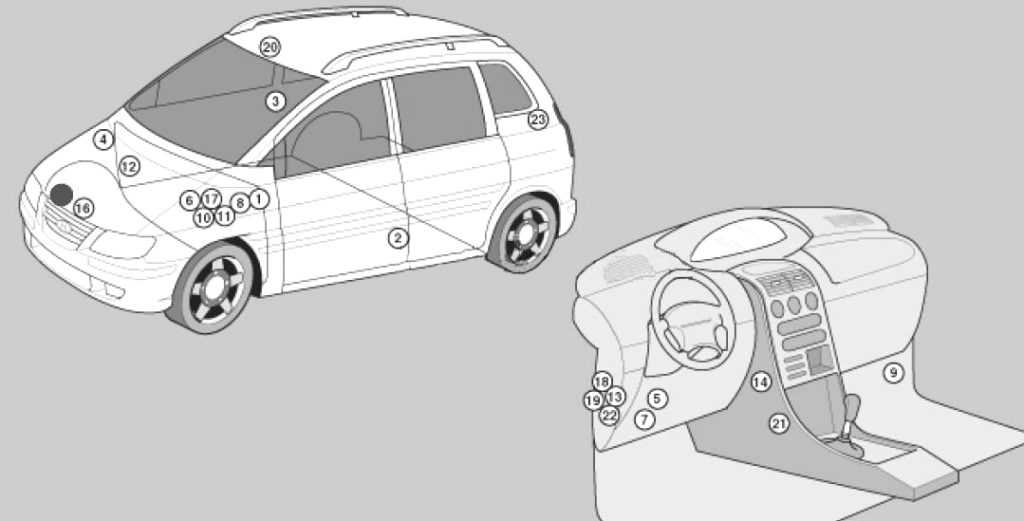

General layout of electronic control units

Appointment

1	ABS electronic control unit
2	Side impact sensor, left – B-pillar
3	Side impact sensor, right – B-pillar
4	Anti-theft alarm siren – partition
5	Audible Warning / Buzzer – Behind the dashboard fuse / relay box
6	Accumulator battery
7	Diagnostic connector (DLC) – under the dash
8	Daylight Control Module – Inner Wing
9	Electronic engine control unit – lower protection panel
10	Fuse / relay box, engine compartment 1
11	Fuse / relay box, engine compartment 2 (Diesel)
12	Fuse / Relay Box, Engine Compartment W (Diesel)
13	Fuse / relay box, instrument panel
14	Heater fan motor resistor – next to the heater fan motor
15	Beep (upper)
16	Beep (bottom)
17	Inertia Fuel Cut-Off Switch – Behind Battery
18	Immobilizer control unit – behind the dashboard fuse / relay box
19	Multifunction control unit – behind the dashboard fuse / relay box – Anti-theft functions, central locking, heated rear window, ignition key buzzer, interior lighting / delayed off, seat belt warning system, windshield wiper / washer
20	Sunroof Motor Relay – Headlining
21	Electronic control unit SRS – under the center console
22	Electronic control unit for gearbox – automatic transmission – behind the dashboard, on the left
23	Rear Wiper Relay – Luggage Compartment LH

Dashboard fuse box

Located at the bottom of the dashboard. Remove the protective cover for access.

Diagram

Relay

1. Reserve
2. Central locking relay (unlocked)
3. Alarm relay
4. Reserve
5. Central locking relay
6. Power window relay
7. Anti-theft relay
8. Anti-theft alarm siren relay
9. Heated rear window relay
10. Turn signal interrupter relay
11. Heater blower motor relay

Several versions of the fuse compartment are possible.

Diagram

Designation

RR HTD	30A Rear window defogger relay
STOP	10A Brake light relay, power window relay
D/LOCK	15A Relay for locking (unlocking) doors, ETASM, sunroof relay
HAZARD	10A Burglar Alarm Relay, Alarm Relay
AUDIO	10A Car radio
C/LIGHT	15A Cigarette lighter
A/B	10A Airbag control unit
A/В IND	10A Airbag warning lamp
T / SIG	10A Hazard Switch, Seat Belt Timer, Instrument Panel, ABS Control Unit, Excitation Resistor, Washer Pump Drive
ECU	15A ECM, vehicle speed sensor, TCM, ignition coil
ETACS	10A ETASM, automatic transmission selector
RRWPR	10A Rear wiper motor, rear wiper relay
START	10A Starter relay
FRTWPR	20A Wiper relay, washer pump motor, wiper and rear window defroster timer
S/HTD	15A Switch for heating the left (right) front seat
P/OUTLET	25A Front (rear) socket for connecting external consumers
IG2	10A ETASM, power window relay, rear window defogger relay, sunroof relay, headlight relay, heating and air conditioning fan relay
O / S MRR	10A Exterior mirror switch, rear fog lamp relay
