Реле стартера лада икс рей где находится

Отключение

Оно осуществляется посредством удаления одного из предохранителей, однако нужно учитывать, что в таком случае отключится и ABS. За корректное функционирование комплекса ESC отвечают сразу несколько предохранителей, тем не менее, вынуть придется только один, к примеру, предохранитель на 50 А, что располагается в блоке под капотом.

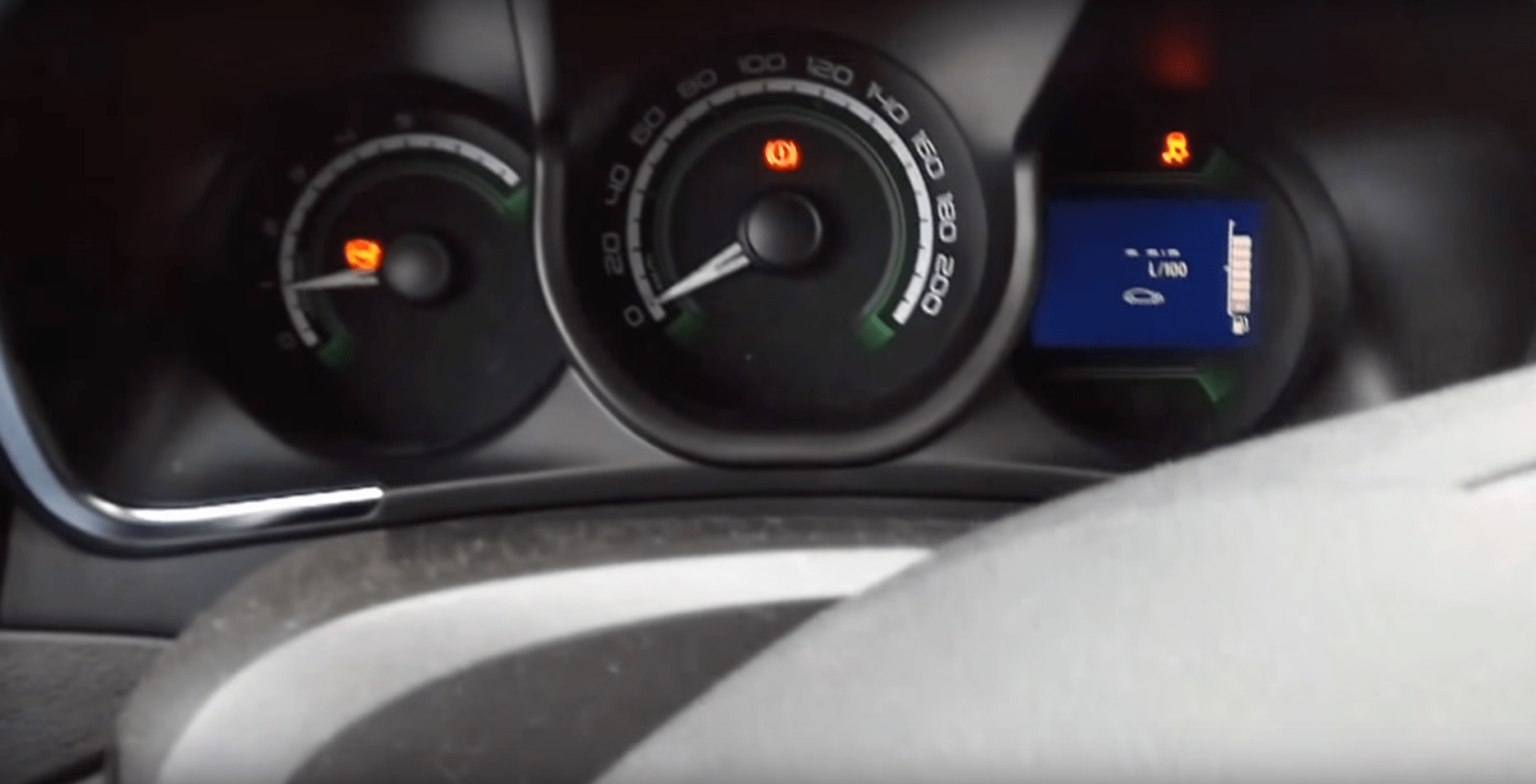

После проведения работ и включения зажигания, на приборной панели обязаны загореться 3 иконки:

1. Стояночный тормоз.

После этого остается только завести кроссовер и попытаться проехать проблемный участок с деактивированной автоматикой. Впрочем, если вы не обладаете навыками езды по бездорожью, удаление предохранителя вряд ли серьезно вам поможет.

Как видно самостоятельно отключить систему ESC на Лада Икс Рей довольно просто. Главное – не забудьте вставить предохранитель обратно в монтажный блок.

Наглядно весь процесс продемонстрирован в видео.

Уважаемые покупатели, во избежание ошибок при отправке крышки монтажного блока реле и предохранителей моторного отсека LADA VESTA / ЛАДА Веста, LADA XRAY / ИКС РЕЙ в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Решение любой проблемы, которая связана с электрооборудованием автомобиля, начинается с проверки предохранителей. Они вместе с реле располагаются в монтажных блоках (блок предохранителей и черный ящик) салона или моторного отсека.

Монтажный блок 243825499R предохранителей и реле LADA VESTA / ЛАДА Веста, LADA XRAY / ИКС РЕЙ находиться рядом с аккумулятором у левого крыла – черный ящик

Чтобы добраться до блока реле и предохранителей — отожмите оба фиксатора и сможете открыть крышку.

Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать

Для того чтобы установить крышку монтажного блока 243825499R предохранителей и реле в моторном отсеке LADA VESTA / ЛАДА Веста, LADA XRAY / ИКС РЕЙ на место — выполняйте действия в обратном порядке.

Если у Вас в итоге перегорел какой-то из предохранителей, то его необходимо заменить. Но прежде, Вам необходимо установить причину выхода предохранителя из строя, будь то короткое замыкание, либо высокие нагрузки.

Завод изготовитель настоятельно не рекомендует устанавливать предохранители номиналом выше, чем оговорено в таблице, т.к. предохранитель защищает провод, а не сам электрический потребитель. При установке предохранителя номиналом выше — чем положено, возможен риск возгорания автомобиля.

Другие артикулы товара и его аналогов в каталогах: 243825499R.

Lada Vesta / Лада Веста, SW и SW Cross, LADA XRAY / ИКС РЕЙ.

Любая поломка
– это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить крышку монтажного блока предохранителей и реле в отсеке двигателя
на автомобиле Лада Веста и её модификации.

С интернет — Магазином AvtoAzbuka

затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ!!!

Блок предохранителей и электрическая схема

Для одного агрегата может потребоваться наличие дополнительного плавкового элемента, а для другого двигателя предохранители икс рей. Монтажный блок, установленный в салоне. Получение доступа к нему очень простое, достаточно поддеть крышку и снять. Для удобства извлечения предохранителей, с внутренней стороны крышки закреплен специальный пинцет. Салонный монтажный блок включает в себя 5 гнезд под реле одно — резервное и 47 — для предохранителей.

Схема его такая:. На положение реле в этом блоке комплектация и двигатель никак не влияют. Что касается рабочих параметров, то только К5 — на 20 А, а остальные — на предохранители икс рей ампер.

В салонном монтажном блоке предохранителей достаточно много, при этом назначение некоторых может меняться в зависимости от комплектации. Чтобы было понятнее, какой предохранитель и за что отвечает в той или иной комплектации, воспользуемся дополнительным обозначением плавких элементов:. F6 1 — габаритные огни обеих фар. F7 1 — габаритные огни задка, подсветка элементов и проборов, установленных на передней панели клавиши, прикуриватель, управление с-ми и. F11 — центральный блок кузовного оборудования редукторы дверных замковпятой двери.

F12 — антенна иммобилайзера, контроллер с-мы курсовой устойчивости, датчик угла предохранители икс рей руля выключатель стоп-сигнала. F13 — салонный свет, плафоны багажного отсека и перчаточного бокса. F15 — омыватель лобового стеклацентральный блок кузовного оборудования очистка заднего стекла. F19 — контроллер с-мы управления силового агрегатаосновной и доп. F20 — блок пассивной безопасностью подушками. F21 — лампочки заднего ходаконтроллер АКПП.

F23 — блок с-мы парковки, корректоры фар и их переключатели, реле обогревателей стекол лобового, заднегобоковых зеркал. F27 — ближний свет фар 1 или — сигналы включения ближнего и дальнего света головной оптики, ПТФ передка, задка 2. F29 1 — габаритные огни перед, заддальний свет предохранители икс рей фар, задний ПТФ, реле сигнала. F32 — центральный блок кузовного оборудования, терминал навигационной системыаудиосистема мультимедиареле розетки багажника, вентилятор системы обогрева, панель системы кондиционирования 2 предохранители икс рей.

F41 2 — дополнительный блок кузовного оборудования ДХО правой оптики, габариты передка, предохранители икс рей свет левой и дальний — правой фар. F43 2 — дополнительный блок кузовного оборудования питание всех приборов, идущих за плавким элементом F19.

F47 2 — доп. Монтажный блок, отвечающего за работу силовой установкиустановлен в моторном отсеке.

Распиновка комбинации приборов Lada XRAY

На семейство Lada XRAY устанавливается несколько разновидностей приборных панелей с разным ПО. Однако принципиальная схема подключения и назначение контактов разъема на всех этих щитках одинаковые.

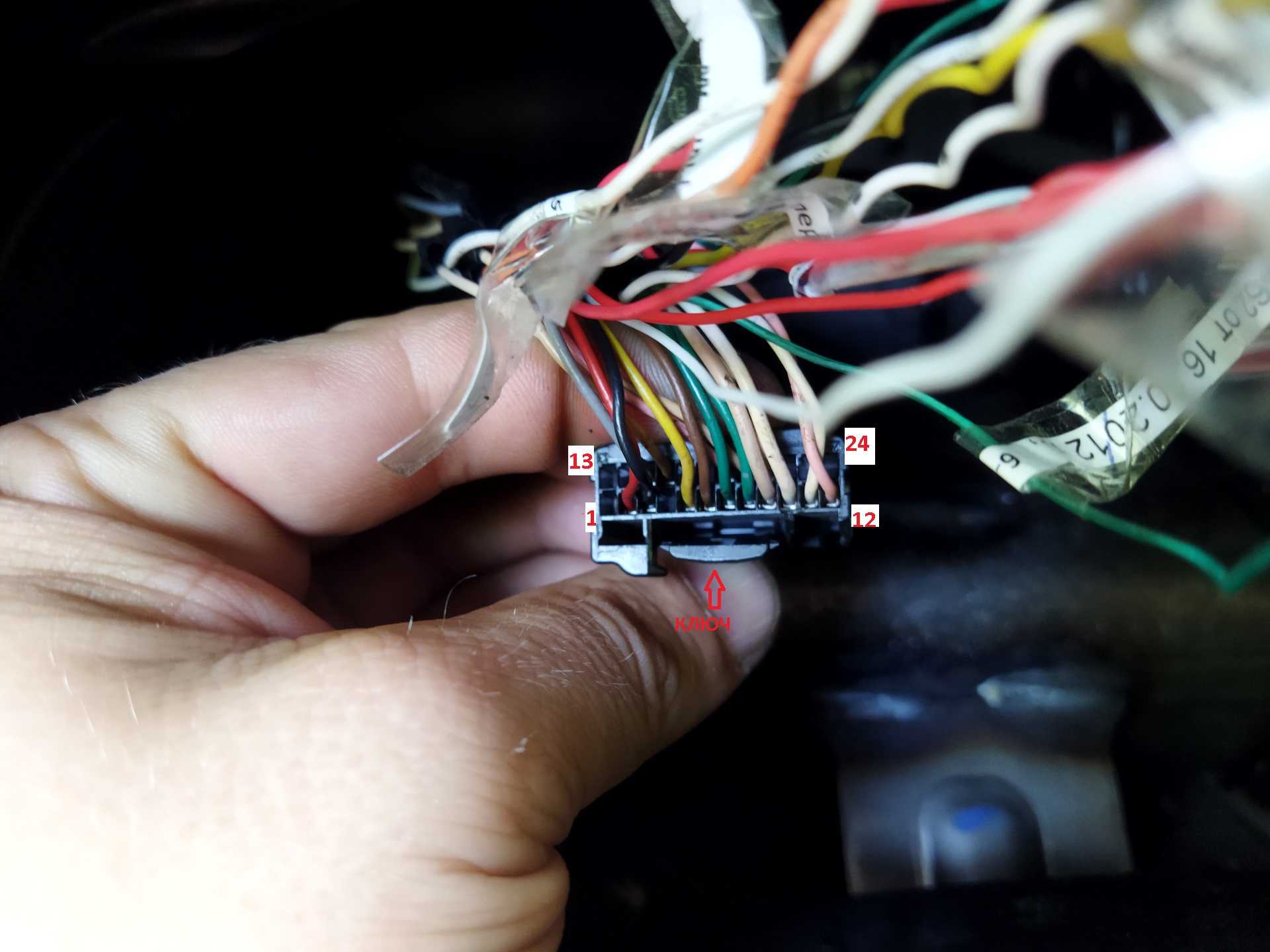

Распиновкой разъема щитка приборов Lada XRAY поделился sergei-3 :

2) (плюс постоянный) предохранитель 31

5) К клемме «15» выключателя зажигания (плюс включ.замок) 5) К подрулевому переключателю правому

7) К подрулевому переключателю правому S) К датчику аварийного давления масла

9) К датчику уровня тормозной жидкости

10) К выключателю стояночного тормоза

11) Шина CAN (L — линия)

12) Шина CAN (Н — линия)

15) К датчику уровня топлива

16) К датчику уровня топлива

19) К датчику наружной температуры

20) К датчику наружной температуры

21) Ремень свет (не используем)

Как подобрать и заменить реле на Калине

Реле в машине используется для дистанционного управления потребителями, требующих больших токов.

К примеру, чтобы активировать стартер – контактов замка зажигания и его проводки будет недостаточно. Поэтому замок служит лишь средством управления, а реле замыкает силовые контакты и цепь втягивающего реле.

В автомобилях обоих поколений применяются самые обычные 4-х и 5-ти контактные реле. Однако используется здесь два вида размеров, при подборе следует это учитывать. Лучше посмотреть характеристики реле на корпусе и купить точно такое же или показать нужное реле продавцу автозапчастей. Автомобильные реле могут различаться по силе тока, количеству и расположению контактов.

Для замены неисправных реле и предохранителей на Ладе Калине используется специальный инструмент «щипцы», которые установлены в правом нижнем углу. Те, что побольше – для реле, а те, что поменьше – для предохранителей.

Предохранители и реле монтажного блока моторного отсека

Прежде чем заменить перегоревший предохранитель, нужно выяснить причину его перегорания.

Устранить причину, а затем установить новый предохранитель.

№ предохранителя (сила тока, А) — Защищаемая электрическая цепь

F60 (70 A) Электроусилитель рулевого управления

F61 (30 A) Обогреватель заднего стекла

F62 (40 A) Контроллер системы устойчивости

F63 (15 A) Муфта компрессора кондиционера

F64 (5 A) Контроллер системы устойчивости

F65 (25 A) Контроллер системы устойчивости

F66 (5 A) Контроллер управления роботизированной коробкой передач

F67 (15 A) Блок управления предпусковым подогревателем

F68 (70 A) Контроллер управления роботизированной коробкой передач

F69 (15 A) Катушки зажигания, форсунки, контроллер системы управления двигателем

F70 (60 A) Клемма 30 приборов

F71 (60 A) Генератор

F72 (60 A) Генератор

F73 (10 A) Звуковой сигнал

F74 (5 A) Свет заднего хода, блок управления системой безопасной парковки

F75 (60 A) Обогреватель ветрового стекла

F76 (10 A) Тревожный звуковой сигнал

F77 (30 A) Дополнительное реле стартера

F78 (7,5 A) Датчики кислорода, клапан продувки адсорбера, клапан ГРМ

F79 (40 A) Электровентилятор радиатора

F80 (5 A) Реле обогрева ветрового стекла

Расположение может отличаться в зависимости от комплектации автомобиля

Реле монтажного блока моторного отсека

№ предохранителя (сила тока, А) — Защищаемая электрическая цепь

Расположение монтажного блока предохранителей в автомобиле семейства Лада Самара отличное от предыдущих модификаций.

Где находится: основная плата установлена в моторном отсеке, дополнительный модуль в центральном канале справа.

Процесс замены предохранителей (далее — модулей) вовсе не сложный, подобный ВАЗ 2110, 2112, но требует внимательности со стороны мастера. Нарушение технологии установки, некорректный подбор модуля влечет его перегрев, короткое замыкание.

В случае возникновения трудностей с заменой, обратитесь в СТО к специалистам.

Где находится

Местоположение предохранителя на современных автомобилях указано в нескольких специальных блоках. Это решение обусловлено тем, что наличие запасных элементов полностью оправданно. Так снижается риск возгорания в несколько раз. Кроме того, это позволяет локализовать, хотя и условно, возможные места замыкания. Цепь делится на несколько отрезков, от одного спецблока до другого, тем самым, происходит чёткое разделение: если возникает замыкание на одном участке, оно не передаётся дальше.

Предохранитель бензонасоса Ваз 2114

На автомобилях Ваз предохранители можно найти в специальном блоке подкапотного пространства, и в салоне. Не исключены также и другие места, к примеру, возле топливного насоса, под бардачком, под печкой и т. д. В основном, расположение предохранителя зависит от модели приборной панели.

Видео — Меняем предохранители

Блок предохранителей и реле в отсеке двигателя Lada Vesta находится возле аккумулятора.

Чтобы добраться до блока отожмите оба фиксатора и сможете открыть крышку.

Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать!

Схема расположения предохранителей указана под капотом Vesta (она может отличаться в зависимости от комплектации).

Ниже расшифровка предохранителей и реле:

Предохранитель	Номинал	Назначение
F60	70А	ЭУРУ – электро-усилитель руля
F61	30А	Обогрев заднего стекла
F62	40А	ESP
F63	15А	Муфта кондиционера
F65	25А	ESP
F66	5А	Контроллер АМТ – коробка передач
F68	70А	Контроллер АМТ коробка передач
F69	15А	Управление реле муфты кондиционера

и блока реле

F70
60А
K30S

F71
60А
АКБ

F72
60/70А
АКБ

F73
10А
Звуковой сигнал

F74
5А
Выключатель света заднего хода

F75
60А
Обогрев ветрового стекла

F76
10А
Реле тревожного звукового сигнала

F78
10А
Питание датчиков кислорода, клапана продува

Адсорбера, клапана ГРМ

F79
40А
Блок реле/реле вен­тилятора охлаждения

F80
5А
Обмотка реле обогре­ва ветрового стекла

Реле:

№ реле	Номинал	Назначение
К21	30А	Реле обогрева ветрового стекла 1
К22	30А	Реле обогрева ветрового стекла 2
К23	30А	Реле стартера
К24	20А	Реле звукового сигнала
К25	20А	Реле тревожного звукового сигнала
К27	20А	Главное реле КСУД
К28	20А	Реле муфты компрессора кондици­онера
К29	40А	Реле вентилятора охлаждения

Блок предохранителей и реле салона Lada Vesta располагается в левой стороне приборной панели.

Чтобы добраться до этого блока Vesta необходимо повернуть три пластиковые ручки, они держат крышку внизу. Потяните низ крышки, разожмите верхние держатели, двигая их к приборной панели, снимите крышку самого блока.

Для того, чтоб крышка лучше держалась, были применены фиксаторы держатели обивки. Поэтому, прежде чем снять крышку блока, снимите фиксатор держателя обивки. Установите ее на штатные места, а крепления дополнительно зафиксируйте.

Схема расположения предохранителей и реле в блоке, который находится в салоне Lada Vesta.

Обозначения + описания предохранителей и реле Lada Vesta:

№	Номинал	Назначение
F1	15А	Питание переключатель подрулевой правый, омыватель
F2	30А/5А	Переключатель подрулевой левый, не люкс/люкс
F3	10А	Фара дальнего света левая, не люкс
F4	30А/5А	Не люкс/ люкс
F5	15А	Обогрев сидений
F6	7,5А	Габаритные огни правые
F7	10А	Габаритные огни правые
F8	5А	Задние противотуманные огни
F9	ЗА	Указатель поворотов правый в зеркале
F10	5А	Селектор роботизированной коробки передач АМТ
F11	10А	Фара ближнего света левая (не люкс)
F12	15А	Контроллер BCM (указатели поворотов)
F13	10А	Контроллер BCM (собственное питание)
F14	10А	Выключение педали тормоза
F15	5А	Питание датчика дождя и освещенности, корректора света фар
F16	5А	Выключение педали тормоза
F17	5А	Освещение вещевого ящика, багажника, порогов
F18	3А	Указатель левый в зеркале
F19	10А	Фара ближнего света правая (не люкс)
F20	5А	Обогрев наружных зеркал
F21	15А	БУ СНПБ
F22	5А	Комбинация приборов
F23	5А	Комбинация приборов
F24	5А	ЭРА ГлОНАСС, радио
F25	5А	Контроллер ESP9.1
F26	15А	Питание модуля бензонасоса
F27	5А	Питание парктроника
F28	5А	Контроллер ЭУРУ (электроусилитель рулевого управления)
F29	10А	Питание светотехники прицепа
F30	5А	Контроллер ЭРА ГЛОНАСС
F31	5А	Контроллер ЭРА ГЛОНАСС
F32	10А	Питание шины K15M (моторного отсека)
F33	5А	Управление стеклоподъемниками
F34	5А	Питание датчика угла поворота руля, блока кнопок рулевого колеса
F35	5А	Блок переключателей в двери водителя
F36	15А	Радио, диагностический разъем
F37	7,5А	Лампы «стоп», правая
F38	7,5А	Лампы «стоп», левая
F39	10А	Дневные ходовые огни не люкс
F40	10А	Фара дальнего правая (не люкс)
F41	20А	Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста
F42	20А	Контроллер BCM (питание шины ВТР)
F43	20А	Контроллер BCM (замки дверей)
F44	30А	Стеклоподъемники
F45	30А	Вентилятор отопителя салона
F46	30А	Стеклоочиститель (питание переключателя)
F47	25А	Контроллер ЕММ (ПДС, лБС, лГО)
F48	30А	Контроллер ЕММ (стеклоочиститель)
F49	25А	Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
F50	25А	Контроллер ЕММ (лДС, ПБС, ПГО)

Описание реле в блоке, которое находится под приборной панелью Vesta:

Реле	Номинал	Назначение
К1	70/50А	Питание светотехники и обогрева сидений (не люкс/ люкс)
К2	30А	Свободен
К3	30А	Обогрев заднего стекла
К4	30А	Стеклоподъемники передних стекол
К5	40А	Вентилятор отопителя салона
К6	30А	Стеклоподъемник задних стекол
К7	20А	Модуль бензонасоса
К8	20А	АСС (питание розетки 12В)

Возможные поломки

Чтобы решить проблему вышедшего из строя прикуривателя, первым делом нужно определить причину неисправности, а она может заключаться в следующем:

• сгорел отвечающий за работу прикуривателя предохранитель;
• нарушена целостность электрооборудования, обрыв проводки;
• перегорело или засорилось гнездо, в том числе на контактах;
• вышел из строя элемент нагрева.

Проверив каждый из перечисленных узлов, вам, скорее всего, удастся определить, чем была вызвана поломка.

В случае с перегоранием предохранителя, необходимо найти в инструкции к автомобилю тот, который отвечает за работу прикуривателя, заменить его на рабочий, после чего прикуриватель может снова заработать.

Во всех других ситуациях для решения проблемы с прикуривателем, потребуется его демонтаж.

Блок предохранителей и реле в салоне Лада Хрей

Блок предохранителей расположен с торца панели приоров со стороны водителя. Блок закрыт защитной крышкой.

№ предохранителя (сила тока, А)	Защищаемая электрическая цепь
F1 (30 A)	Стеклоподъемники передних дверей
F2 (10 A) *1	Дальний свет левая фара
F3 (10 A) *1	Дальний свет правая фара
F4 (10 A) *1	Ближний свет левая фара
F5 (10 A) *1	Ближний свет правая фара
F6 (5 A) *1	Габариты передних фар
F7 (5 A) *1	Габариты задних фонарей и подсветка
F8 (30 A)	ЭСП задних дверей, реле блокировки задних стеклоподъемников (обмотка)
F9 (7,5 A) *1	Задний противотуманный фонарь
F10	Резерв
F11 (20 A)	Блок управления электрооборудованием, электроприводы блокировок замков дверей (ЦЗ)
F12 (5 A)	Иммобилайзер, блок управления ESC, датчик угла поворота руля, выключатель сигнала торможения
F13 (10 A)	Блок управления освещением салона, плафон освещения багажника, плафон в бардачке, блок управления климатической установкой (кондиционером) *2 , блок переключателей климатической установки *2
F14 (5 A) *2	Датчик дождя
F15 (15 A)	Стеклоомыватели, блок управления электрооборудованием (задний стеклоочиститель)
F16 (15 A)	Система ЭРА-ГЛОНАСС, подогрев сидений, аудиосистема (магнитола)
F17 (7,5 A) *1	Дневные ходовые огни (ДХО)
F18 (7,5 A)	Сигналы торможения
F19 (5 А)	Электронный блок управления двигателем (ЭБУ), блок управления электрооборудованием (БУЭ), дополнительный БУЭ *2 , комбинация приборов, реле топливного насоса (обмотка), реле стартера (обмотка), селектор выбора режимов работы АМТ
F20 (5 A)	Блок управления подушками безопасности
F21 (7,5 A)	Лампы заднего хода, блок управления АМТ
F22 (5 A)	Электронасос гидроусилителя рулевого управления
F23 (5 A)	Парктроник, электроприводы фар, блок управления электрокорректором фар, реле обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового стекла 2 (обмотка), реле обогрева заднего стекла и наружных зеркал (обмотка)
F24 (15 A)	БУЭ (предохранители F12, F13, F36)
F25 (5 A)	Блок управления ЭРА-ГЛОНАСС
F26 (15 A)	Поворотники, БУЭ
F27 (20А) *1	Ближний свет
F27 (5 A) *2	Сигнал включения ближнего света, сигнал включения дальнего света, сигнал включения противотуманных фар (ПТФ), сигнал включения заднего противотуманного фонаря (ЗПТФ)
F28 (15 A)	Звуковой сигнал (клаксон), сигнал включения габаритного света *2
F29 (25 A) *1	Габариты, дальний свет, ЗПТФ, реле звукового сигнала (обмотка)
F30 (30 A)	Н/д
F31 (5 A)	Комбинация приборов
F32 (7,5 A)	БУЭ, блок управления ЭРА-ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике (обмотка), реле вентилятора климатической установки (обмотка), блок переключателей климатической установки *1
F33 (15 A)	Предохранитель прикуривателя Лада Хрей
F34 (15 A)	Диагностический разъем, магнитола
F35 (5 А)	Обогрев боковых зеркал
F36 (5 A)	Электропривод боковых зеркал
F37 (30 A)	Цепь втягивающего реле стартера
F38 (30 A)	Очиститель ветрового стекла *1
Дополнительный БУЭ, очиститель ветрового стекла *2
F39 (40 A) *1	Электровентилятор климатической установки
F40	Резерв
F41 (25 A) *2	Дополнительный БУЭ, правая фара (ДХО, дальний свет, габариты), левая фара (ближний свет, габаритны)
F42	Резерв
F43 (15 А) *2	Дополнительный БУЭ, предохранитель F19
F44 (15 A)	Дополнительная розетка в багажнике
F45 (15 A)	Реле задержки отключения питания
F46 (25 A)	Дополнительный БУЭ, ПТФ, ЗПТФ, освещение салона
F47 (25 A)	Дополнительный БУЭ, левая фара (ДХО, дальний свет), задние фонари (габариты), правая фара (ближний свет)
F48	Резерв
F49	Резерв

*1 — в комплектации Optima без датчика дождя *2 — в комплектации Top с датчиком дождя

№ реле (сила тока, А)	Защищаемая электрическая цепь
R1 (40 А)	Электровентилятора климатической установки
R2 (40 А)	Обогрев заднего стекла и наружных зеркал
R3 (40 А)	Блокировка задних ЭСП
R4 (20 А)	Н/д
R5 (20 А)	Дополнительная розетка в багажнике

Блок предохранителей и реле в моторном отсеке Lada Xray

Монтажный блок расположен справой стороны возле АКБ и стойки. Закрыт пластиковой крышкой, с обратной стороны которой есть условные обозначения.

• Металлический скрежет в двигателе ваз 2114



• Кузовной ремонт лада приора



• Газель полный привод маркировка



• Сколько должно быть оборотов на холостом ходу ваз 2121



• Замена прокладки штанов приора

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя

(номинальный ток. А) — Защищаемые элементы

F1(10) — Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов F2 (30) — Цепи электростеклоподъемников F3 (10) — Цепи аварийной сигнализации F4 (20) — Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла F5 (25) — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла F6 (20) — Звуковой сигнал F7 (10) — Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона F8 (20) — Элемент обогрева заднего стекла F9 (5) — Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика F10 (5) — Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака F11 (7,5) — Цепи ламп противотуманного света в задних фонарях F12 (7,5) — Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары F13 (7,5) — Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары F14 (10) — Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов F15 (10) — Лампа дальнего света (левая блок-фара) F16, 17 (10) — Лампы противотуманных фар (опция) F18 (15) — Элементы подогрева сидений (опция) F19 (10) — Электрические цепи АБС (опция) F20 (15) — Нагревательный элемент прикуривателя F21(10) — Цепь блокировки заднего хода коробки передач F22 (15) — Блок управления охранной сигнализацией F23 — Резерв F24 — Резерв F25 — Резерв F26 (25) — Электрические цепи АБС (опция) F27 (5) — Запасной F28 (7,5) — Запасной F29 (10) — Запасной F30 (20) — Запасной F31(50) — Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение

— Наименование — Запитываемые потребителиК1 (опция) — Реле омывателя блок-фар — Элетродвигатель омывателя блок-фарК2 — Реле стеклоподъемников — Электродвигатели стеклоподъемниковКЗ — Реле стартера — Тяговое реле стартераК4 — Дополнительное реле — Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 — Реле-прерыватель указателей поворота и аварийной сигнализации — Лампы указателей поворота и аварийной сигнализацииК6 — Реле очистителя ветрового стекла — Электродвигатель очистителя ветрового стеклаК7 — Реле дальнего света блок-фар — Лампы дальнего света блок-фарК8 — Реле звукового сигнала — Звуковой сигналК9 (опция) — Реле противотуманных фар — Лампы противотуманных фарК10 — Реле обогрева заднего стекла — Элемент обогрева заднего стеклаК11 (опция) — Реле подогрева сидений — Элементы подогрева сиденийК12 (резерв) —

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем; 2. Предохранитель силовой цепи главного реле; 3. Предохранитель силовой цепи реле электробензонасоса; 4. Предохранитель цепи постоянного питания контроллера.

Внимание

. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Предохранительный блок в моторном отсеке

Начнем с монтажного блока, отвечающего за работу силовой установки, то есть из установленного в моторном отсеке. Корпус блока предохранителей изготовлен из черного пластика и найти такую коробку в подкапотном пространстве с правой стороны не сложно. Для доступа к плавким элементам и реле достаточно снять верхнюю крышку, отщелкнув фиксаторы.

Для удобства поиска требуемого предохранителя или реле, изнутри крышки нанесена схема предохранителей с заводским обозначением каждого. Дополнительно на каждом элементы указаны его рабочие параметры, что позволяет легче подобрать деталь на замену.

Монтажный блок моторного отсека включает в себя 8 реле и одного резервного гнезда, а также 25 посадочных мест под предохранители, количество же плавких элементов зависит от двигателя и комплектации авто. Общая схема выглядит так:

В схеме все реле обозначаются буквой «К», а по числовому индексу можно определить, за работу какого оборудования то или иное реле отвечает:

• К1 – звуковой сигнал (тревожный);
• К2 – резервное гнездо;
• К3 – реле стартера;
• К4 – основное реле ЭСУД;
• К5 – муфта кондиционера или же вентилятор основного радиатора;
• К6 – топливный насос;
• К7 и К8 – обогрев лобового стекла;
• К9 – сигнал.

При замене реле следует обратить внимание на рабочий ток (20 или 40 А) и подбирать соответствующий. Перейдем к предохранителям

Для их обозначения используется буква «F» с числовым индексом. Под них предусмотрено 25 гнезд, из которых 5 – резервные (F9, F11, F13, F21 и F22). Отметим, что F9 является резервом только для авто, у которого в комплектацию не входит обогрев заднего стекла

Перейдем к предохранителям. Для их обозначения используется буква «F» с числовым индексом. Под них предусмотрено 25 гнезд, из которых 5 – резервные (F9, F11, F13, F21 и F22). Отметим, что F9 является резервом только для авто, у которого в комплектацию не входит обогрев заднего стекла.

Помимо предохранителей в некоторые гнезда устанавливаются диоды, которые обозначают в схеме буквой «D» с цифрой.

Числовое обозначение предохранителей указывает за приборы, которые он питает:

• F1 – ПТФ;
• F2 – центральный блок электроники;
• F3 – обогрев заднего стекла и боковых зеркал;
• F4 и F7 – контроллер с-мы курсовой устойчивости;
• F5 и F6 – потребители салона;
• F8 – обогрев лобового стекла или розетка багажника (если обогрев не предусмотрен комплектацией);
• F9 – резерв или обогрев лобового стекла;
• F10 – розетка багажника;
• F12 – цепь питания стартера;
• F14 – электронная с-ма управления силовой установкой;
• F15 – муфта кондиционера или вентилятор радиатора (в моделях без кондиционера);
• F16 – вентилятор радиатора;
• F17 – Контроллер АКПП;
• F18 – ЭУР;
• F19 – диод с-мы кондиционирования (в схеме обозначается как D1);
• F20 – диод с-мы охлаждения (D2);
• F23 – лямбда-зонды, датчик фаз, клапаны продувки абсорбера, фазера, управления трубы впуска (последние два – у двигателей ВАЗ-21129);
• F24 – катушки и форсунки всех цилиндров, блок радиаторного вентилятора, контроллер с-мы управления силовым агрегатом, модуль бензонасоса с датчиком количества бензина;
• F25 – бензонасос.

Как и с реле, перед поиском следует более подробно удостовериться в компоновке предохранителей, поскольку на разных версиях кроссовер один и тот же элемент может отвечать за разное оборудование.

В этом монтажном блоке используются предохранители на 7,5 А, 10 А, 15 А, 25 А, 30 А, 40 А, 50 А, 70 А, 80 А.
