Точки подключения автосигнализации на Lexus RX 350 2007
Замок зажигания:+ 12 в – красныйстартер 1 – тонкий белыйстартер 2 – толстый синийзажигание 1 – тонкий зелёныйзажигание 2 – толстый фиолетовыйАСС – тонкий красный
Сделать имитацию ключ в замке:на замке зажигания прикреплен маленький разьём с 4-мя проводами. Там на чёрный надо подавать минус во время авто завода, чтоб не срабатывала штатка и выезжал по памяти руль.
Центральный замок:Тянуть в дверь водителя к личинеКоричневый – закрыть, с задержкой 20 сек комфортСерый – открыть, два импульса
Концевики дверей (-):в углу водителя ближний серый разъём:водителя – синийбагажник – розовыйв жгуте к блоку предохранителей на 4-м сверху большой разъёме:задняя левая дверь – чёрныйПравые двери тянул провода к их концевикам:передняя правая – фиолетовыйзадняя правая – красный
Габариты – зелёный в жгуте, идущем на кнопки
Закрыть/открыть багажник – фиолетовый в жгуте на кнопку открытия багажника, импульс 4секунды
Повороты:бежевый (прозвони) на том же 4-м сверху большом разъёме на блоке предохранителейзелёный второй с верху на 3-м сверху разъёме блока предохранителей
Тахометр – на диагностике крайний отдельный провод
Тормоз – чёрный тонкий на блоке предохранителей, верхний левый разъём
Предохранители — общая информация Lexus RX300
Предохранители — общая информация
На рассматриваемых автомобилях большая часть предохранителей и реле помещается в монтажном блоке, расположенном слева под панелью приборов. Второй монтажный блок реле и предохранителей размещен в двигательном отсеке, рядом с аккумуляторной батареей, и оборудован съёмной крышкой. И, наконец, предохранитель DRL располагается в блоке реле №3.
Расположение блоков реле и предохранителей в двигательном отсеке
 |
|
1 — Блок реле №3 |
Расположение компонентов электрооборудования и точек заземления (IE, IF, IG, IH) в салоне
Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров.
В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и при необходимости легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Включите зажигание и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.
При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный элемент соответствовал по типу вышедшему из строя. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определённую силу тока, предохранителем с не соответствующими параметрами чревата самыми серьёзными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя обычно обозначены на его пластмассовом корпусе, кроме того, дополнительно используется цветовая идентификация.
Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, — прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением её изоляции. Запасные предохранители обычно помещаются в свободных колодках монтажного блока.
Электрические схемы всех моделей Lexus 2004-2018 г.выпуска
Сборник официальных электрических схем (Lexus Electrical Wiring Diagram) для всех автомобилей Lexus европейского рынка, выпущенных с 2004 по 2018 годы.
Предложенный дамп электросхем с официального сайта нельзя просматривать в режиме оффлайне, поскольку присутствует много скриптов, поэтому для корректной работы в архив добавлен AutoIt микросервер. Работа возможна только на дисках в NTFS. Если необходимо скопировать файлы в другое место либо переместить их на другой диск, происходит распаковка файлов и нужно будет их сжать снова снова. После распаковки электросхемы займут порядка 11 Gb
В архиве электросхемы для Лексус следующих моделей (кузовов, двигателей)
CT200h / ZWA10 / 2ZR-FXE, 5ZR-FXE / EM1723E, EM25K4E, EM25K6EES200 / ASV61 / 6AR-FSE / EM2822EES200 / ASZ10L / 6AR-FSE / EM35B0EES240 / ACV40 / 2AZ-FE / EM01Z6EES250 / ASV60 / 2AR-FE / EM22H2E, EM2822EES250 / AXZA10L, AXZA10R / A25A-FKS / EM35B0EES260 / AXZA10L / A25A-FKS / EM35B0EES300h / AVV60 / 2AR-FXE / EM22F5EES300h / AXZH10L, AXZH10R / A25A-FXS / EM35B0EES350 / GSV40 / 2GR-FE / EM01Z6EES350 / GSV60 / 2GR-FE / EM22H2E, EM2822EES350 / GSZ10L / 2GR-FKS / EM35B0EGS F / URL10L, URL10R / 2UR-GSE / EM32U3EGS200t / ARL10 / 8AR-FTS / EM2772E, EM2773EGS250 / GRL11 / 4GR-FSE / EM2012E, EM2772E, EM2773EGS300 / ARL10 / 8AR-FTS / EM2772E, EM2773EGS300 / GRS190 / 3GR-FE, 3GR-FSE / EM03A3EGS300h / AWL10 / 2AR-FSE / EM2082E, EM2792E, EM2793EGS350 / GRL10, GRL12, GRL15, GRL16 / 2GR-FSE, 2GR-FKS / EM2772E, EM2773EGS350 / GRL10, GRL15 / 2GR-FSE / EM2012EGS350 / GRS196 / 2GR-FSE / EM03A3EGS430 / UZS190 / 3UZ-FE / EM03A3EGS450h / GWL10 / 2GR-FXE / EM2082E, EM2792E, EM2793EGS460 / URS190 / 1UR-FE, 1UR-FSE / EM03A3EGX400 / GRJ158L / 1GR-FE / EM14KAE, EM14KBEGX460 / URJ150L / 1UR-FE / EM14KAE, EM14KBEIS200d / ALE20 / 2AD-FTV / EM015BEIS200t / ASE30L, ASE30R / 8AR-FTS / EM30H5E, EM30H6EIS220d / ALE20 / 2AD-FHV / EM015BEIS250 / GSE20 / 4GR-FSE / EM015BEIS250 / GSE30L, GSE30R / 4GR-FSE / EM30H5E, EM30H6EIS250C / GSE20 / 4GR-FSE / EM13B4EIS300 / ASE30L, ASE30R / 8AR-FTS / EM30H5E, EM30H6EIS300 / GSE22 / 3GR-FE / EM015BEIS300C / GSE22 / 3GR-FE / EM13B4EIS300h / AVE30L, AVE30R / 2AR-FSE / EM30K5E, EM30K6EIS350 / GSE21 / 2GR-FSE / EM015BEIS350 / GSE31L, GSE31R / 2GR-FKS, 2GR-FSE / EM30H5E, EM30H6ELC500 / URZ100L, URZ100R / 2UR-GSE / EM33R0E, EM33R1ELC500h / GWZ100L, GWZ100R / 8GR-FXS / EM33N1E, EM33N2ELS350 / GSF50L, GSF50R / 8GR-FKS / EM34G1E, EM34G2ELS460 / USF40, USF45 / 1UR-FE, 1UR-FSE / EM17Z0E, EM2462E, EM2731ELS460L / USF41, USF46 / 1UR-FE, 1UR-FSE / EM17Z0E, EM2462E, EM2731ELS500 / VXFA50L, VXFA50R, VXFA55L / V35A-FTS / EM34G1E, EM34G2ELS500h / GVF50L, GVF50R, GVF55L, GVF55R / 8GR-FXS / EM34K0E, EM34K1ELS600h / UVF45 / 2UR-FSE / EM05B5E, EM2472E, EM2751ELS600hL / UVF46 / 2UR-FSE / EM05B5E, EM2472E, EM2751ELX450d / VDJ201 / 1VD-FTV / EM27C2E, EM27C4ELX460 / URJ202 / 1UR-FE / EM08G5E, EM2452E, EM27C2E, EM27C4ELX570 / URJ201 / 3UR-FE / EM08G5E, EM2452E, EM27C2E, EM27C4ENX200 / ZGZ10L, ZGZ15L / 3ZR-FAE / EM31K4ENX200t / AGZ10L, AGZ10R, AGZ15L, AGZ15R / 8AR-FTS / EM31K4ENX300 / AGZ10L, AGZ10R, AGZ15L, AGZ15R / 8AR-FTS / EM31K4ENX300h / AYZ10L, AYZ10R, AYZ15L, AYZ15R / 2AR-FXE / EM31A5ERC F / USC10L, USC10R / 2UR-GSE / EM31G4ERC200t / ASC10L, ASC10R / 8AR-FTS / EM31D5E, EM31D6ERC300 / ASC10L, ASC10R / 8AR-FTS / EM31D5E, EM31D6ERC300h / AVC10L, AVC10R / 2AR-FSE / EM3334E, EM3335ERC350 / GSC10L, GSC10R / 2GR-FKS, 2GR-FSE / EM31D5E, EM31D6ERX200t / AGL20L, AGL20R, AGL25L, AGL25R / 8AR-FTS / EM32X3E, EM32X4ERX270 / AGL10 / 1AR-FE / EM2262ERX300 / AGL20L, AGL20R, AGL25L, AGL25R / 8AR-FTS / EM32X3E, EM32X4ERX350 / GGL15 / 2GR-FE / EM2262ERX350 / GGL20L, GGL20R, GGL25L, GGL25R / 2GR-FKS / EM32X3E, EM32X4ERX350L / GGL26L, GGL26R / 2GR-FKS / EM32X3E, EM32X4ERX450h / GYL10, GYL15 / 2GR-FXE / EM2272ERX450h / GYL25L, GYL25R / 2GR-FXS / EM32Z3E, EM32Z4ERX450hL / GYL26L, GYL26R / 2GR-FXS / EM32Z3E, EM32Z4E
Издание: Toyota Motor EuropeФорматы электросхем: HTML, SVG, PDFЯзык: только английский
Стартер ( проблемы, ремонт, замена)
Модераторы: MIKLES, Ugin, odyssey, Camel, snow1975
ВАЗ 21099-TOYOTA CORONA 1994 г.- TOYOTA PREMIO 2002г.-LEXUS RX 300 2004 г.(правый руль)- LEXUS RX400h 2007г.вып.
ВАЗ 21099-TOYOTA CORONA 1994 г.- TOYOTA PREMIO 2002г.-LEXUS RX 300 2004 г.(правый руль)- LEXUS RX400h 2007г.вып.
ВАЗ 21099-TOYOTA CORONA 1994 г.- TOYOTA PREMIO 2002г.-LEXUS RX 300 2004 г.(правый руль)- LEXUS RX400h 2007г.вып.
пыня исполнил только то , что не обещал. Он не обещал 4 срока находится у власти и не обещал повысить возраст выхода на пенсию. Плохо дело, раз Путин выразил по какому-то поводу обеспокоенность, жди беды — это уже стало народной приметой, обеспокоился президент ценами, жди их повышения.
ВАЗ 21099-TOYOTA CORONA 1994 г.- TOYOTA PREMIO 2002г.-LEXUS RX 300 2004 г.(правый руль)- LEXUS RX400h 2007г.вып.
пыня исполнил только то , что не обещал. Он не обещал 4 срока находится у власти и не обещал повысить возраст выхода на пенсию. Плохо дело, раз Путин выразил по какому-то поводу обеспокоенность, жди беды — это уже стало народной приметой, обеспокоился президент ценами, жди их повышения.
ВАЗ 21099-TOYOTA CORONA 1994 г.- TOYOTA PREMIO 2002г.-LEXUS RX 300 2004 г.(правый руль)- LEXUS RX400h 2007г.вып.
пыня исполнил только то , что не обещал. Он не обещал 4 срока находится у власти и не обещал повысить возраст выхода на пенсию. Плохо дело, раз Путин выразил по какому-то поводу обеспокоенность, жди беды — это уже стало народной приметой, обеспокоился президент ценами, жди их повышения.
ВАЗ 21099-TOYOTA CORONA 1994 г.- TOYOTA PREMIO 2002г.-LEXUS RX 300 2004 г.(правый руль)- LEXUS RX400h 2007г.вып.
Промыл форсунки на аппарате, заменили свечи, почистили заслонку и датчик расхода воздуха и топливный фильтр.
После этого стал очень долго заводиться, крутит примерно 4-5 секунд, только после этого заводится .
До этого заводился моментально!
Думал аккумулятору совсем плохо, купил новый, но все без изменений.
Сразу скажу, что официалов в нашем городе нету, и диагностику сделать негде.
При снятии форсунок тебе там много чего наковыряли, а точнее вееесь впускной тракт. А так же форсунки после чистки не факт,что живые остались. Поэтому проблема комплексная. Лучшее решение: ехать в тот сервис и снова все перебирать и проверять ( не чистить) форсунки. При сборке все внимательно прикручивать с новыми прокладками.
Худшее решение: все то же самое делать самому
*************** Лучше молчать и слыть дураком, чем заговорить и сразу развеять все сомнения в этом.
Источник
Лексус рх 300 / Тойота Харриер 1 — предохранители и реле
Праворульный кроссовер Toyota Harrier 1 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За это время модель прошла рестайлинг. В некоторых странах мира он известен под названием Lexus RX 300. Отличаются данные автомобили расположением рулевого управления. В Лексус рх 300 он находится с другой стороны. Схемы электрический цепей у них схожие. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Лексус рх 300 (Тойота Харриер UA10) со схемами блоков и местами где они находятся. Выделим предохранитель прикуривателя.
Лексус рх 300 / Тойота Харриер 1 — предохранители и реле
Праворульный кроссовер Toyota Harrier 1 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За это время модель прошла рестайлинг. В некоторых странах мира он известен под названием Lexus RX 300. Отличаются данные автомобили расположением рулевого управления. В Лексус рх 300 он находится с другой стороны. Схемы электрический цепей у них схожие. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Лексус рх 300 (Тойота Харриер UA10) со схемами блоков и местами где они находятся. Выделим предохранитель прикуривателя.
Внешний вид автомобиля
При первом взгляде на новинку от японского производителя становится понятно – в дизайне наблюдаются схожие с Тойотой черты. А все существенные доработки, проведённые в Лексус, были с прицелом на премиум сегмент. Сходство с ленд крузер 200 очевидно, когда смотришь на автомобиль с боку. Все остальное – оригинальные элементы кузова. Бросается в глаза оригинальная задняя оптика. Однако, ярче демонстрирует стиль нового ЛХ 570 его передняя часть. Тут и узнаваемая черта марки – решётка радиатора, переходящая в капот. И собственная оптика, чем-то напоминающая глаза японца. Фары головного света становятся шире ближе к решетке радиатора, а ближе к краю кузова сужаются. Как нынче модно, две лампы интегрированы в один блок и совмещены с поворотниками.
Passenger compartment
General layout of boxes in the cabin

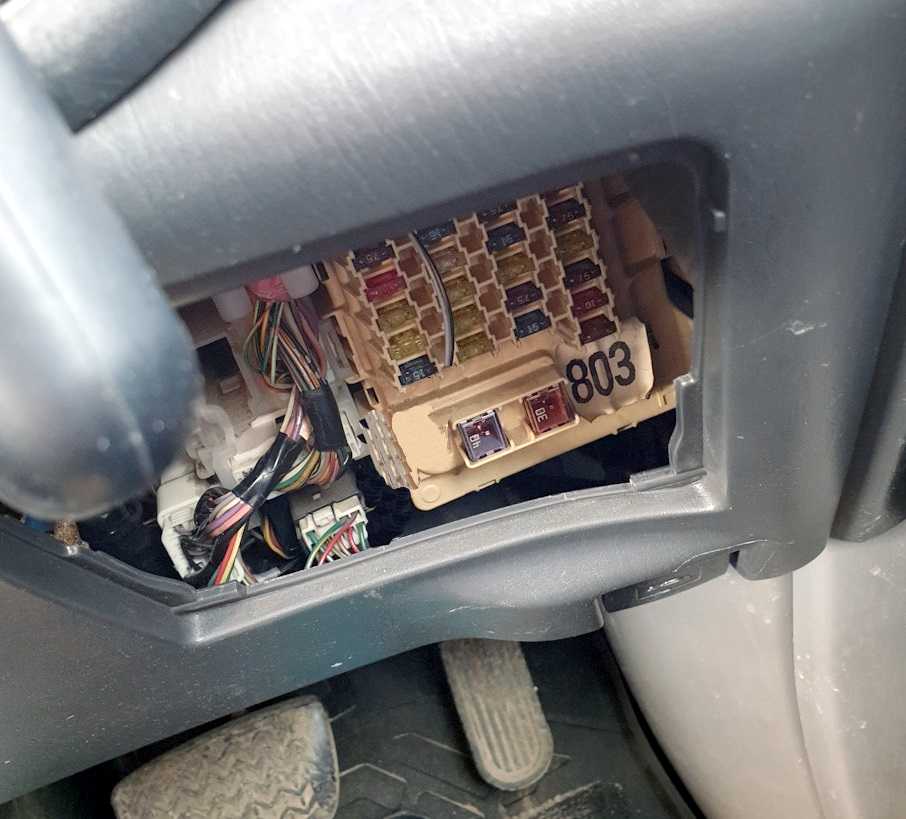

Fuse box
It is located at the bottom of the dashboard behind the protective cover on the driver’s side.
Diagram
Protected components
| 1 | 7,5A IGN – Electronic engine control unit |
| 2 | 7,5A RADIO No. 2 – Audio system |
| 3 | 15A CIG – Cigarette lighter, electric side mirrors |
| 4 | 20A PRR DOOR – Power window regulator, rear left door |
| 5 | 15A PWR OUTLET – Socket for connecting additional equipment |
| 6 | 15A FR FOG – Front fog lights |
| 7 | 15A SRS – Airbag System (SRS) |
| 8 | 15A ECU-IG – ABS, TRC Systems |
| 9 | 25A WIPER – Arm and windshield wiper blade |
| 10 | 20A D RR DOOR – Power window regulator, rear right door |
| 11 | 20A D FR DOOR – Power window regulator, driver’s door, central locking |
| 12 | 20A S / ROOF – Hatch |
| 13 | 15A HEATER – Air conditioning and heater, rear door glass heater |
| 14 | 7,5A GAUGE – Instrument Cluster |
| 15 | 15A RR WIP – Lever and blade for rear door glass wiper |
| 16 | 20A STOP – Stop lights |
| 17 | 7,5A OBD – Electronic engine control unit |
| 18 | 7,5A STARTER – Starter |
| (18)* | 15A SEAT HTR – Heated seats |
| 19 | 10А WASHER – Window washer |
| (19)* | 7,5А STARTER – Starter |
| 20 | 7.5A RR FOG – Rear fog lamps |
| (20)* | 10А WASHER – Window washer |
| 21 | 20A FR DEF – De-icer for windscreen wiper blades |
| (21)* | 7.5A RR FOG – Rear fog lamps |
| 22 | 7.5A SRS-B – Airbag System (SRS) |
| (22)* | 20A FR DEF – De-icer for windscreen wiper blades |
| 23 | 10A TAIL – Front and rear dimensions, license plate light |
| 24 | 7,5А PANEL – Illumination of switches and switches |
* – Models from 11/2000 model year.
Fuses are attached separately at the bottom: 40A AM1 – Ignition, 30A POWER – Seat drive.
On the back side of the block there are relay elements.
Diagram
Assignment
A – Side light relay B – Fog lamp relay C – Power supply relay (“ACC”) D – Brush defroster relay E – Rear fog lamp relay
Комплектации и цены
Пока что цены Lexus LX 570 2020 года неизвестны ни в какой стране. Можно ориентироваться на нынешнюю модель, а новинка в любом случае станет дороже.
Итак, минимальная цена модификации с дизелем составляет 6 миллионов 411 тысяч рублей. За бензиновый Лексус просят от 6 миллионов 861 тысячи. Разумеется, даже «база» весьма богатая, но и опций немало. Скажем, можно установить 21-дюймовые колёсные диски или доплатить за цвет металлик (76/114 тысяч рублей). Страна сборки — Япония, локального производства не будет.
Новый кузов
Лексус LX 570 2020 года не является плодом рестайлинга. Это будет действительно полностью новый автомобиль. Пока что видео тест драйвов Лексуса LX 570 2020 года нет. Но, без сомнения, они скоро появятся.
Начало продаж в России и конкуренты
Ориентировочно новая модель Лексус lx 570, фото которой есть в Сети, будет представлена осенью в Токио. Пока – в виде концепт-кара. Продажи начнутся уже в 2020 году. Цены будут объявлены, когда автомобиль выйдет в России, то есть – в середине или конце следующего года.
Среди соперников:
- Range Rover;
- Mercedes-Benz GLS;
- Cadillac Escalade.
Схема блока предохранителей в салоне Мазда 3 БК
Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.
Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.
Схема зон защит предохранителей Mazda 3 BK:
- 37 – центральный замок (15А);
- 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
- 39, 40 – дальний свет левой и правой блок-фары (10А);
- 44 – мультимедийный комплекс (7.5А);
- 45 – электрические регуляторы положения наружных зеркал (10А);
- 46, 80 – габаритные огни по правой и левой стороне (7.5А);
- 47 – разъем для подключения диагностического оборудования (10А);
- 50 – замок зажигания (20А);
- 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
- 52 – поворотники, световое оповещение аварийной остановки (15А);
- 53, 79 – цепь открытия крышного люка (20, 7.5А);
- 54 – омывающая система стекол (20А);
- 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
- 58 – охранная сигнализация (7.5А);
- 59 – система подогрева стекол (7.5А);
- 61, 62 – ближний свет правой и левой блок-фары (15А);
- 64, 70 – SRS (10, 7.5А);
- 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
- 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
- 67 – дворники (20А);
- 68 – электронный блок управления ДВС (20А);
- 69 – замок зажигания (10А);
- 73 – система подогрева кресел (20А);
- 74 – центральный замок (25А);
- 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
- 76, 77 – привода подъёма передних стекол справа и слева (30А);
- 78 – огни заднего хода, органы и приборы управления (10А);
- 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).
Блок предохранителей в салонеКликните, чтобы увеличить
Реле
Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:
- R1-R9, R15, R16, R20 – не задействованы;
- R10 – блокиратор переключения автоматической трансмиссии;
- R11, R12 – I и II скорость дворников лобового стекла;
- R13 – дальний свет передней оптики;
- R14 – габаритные огни Mazda 3 BK;
- R17, R18 – цепи блокирования и разблокирования дверных замков;
- R19 – дворники стекла сзади.
Точки подключения автосигнализации на Lexus RX 400H
Замок зажигания:+ 12 – красныйзажигание – фиолетовыйзажигание 2 – зелёныйасс – коричневый или серыйстартер – синий
Лампа check для контроля двигателя (+) – коричневый в левом разъёме панели приборов
Повороты (-) – жёлтый на реле аварийки за панелью приборов
Центральный замок (-) – фиолетовый (пин 3) и коричневый (пин 4) правый верхний 12-тиконтактный разъём на блоке предохранителей
Тормоз (+) – чёрный в верхнем разъёме BCM
Отпирание багажника (-) – фиолетовый на кнопке открытия багажника
Дверь передняя левая (-) – синий в сером разъёме кик-панели водителяДверь передняя правая (-) – синий, 3-ий справа разъём за блоком предохранителей сзадиДверь задняя левая (-) – чёрный в кик-панели водителя, жгут идёт в блок предохранителейДверь задняя правая (-) – серый, 2-й справа разъём на блоке предохранителей сзадиБагажник (-) – розовый в сером разъёме в кик-панели водителя
Выключение автосвета – разрезать коричневый на переключателе света
Для обхода иммобилайзера использовал Fortin Key Override All.

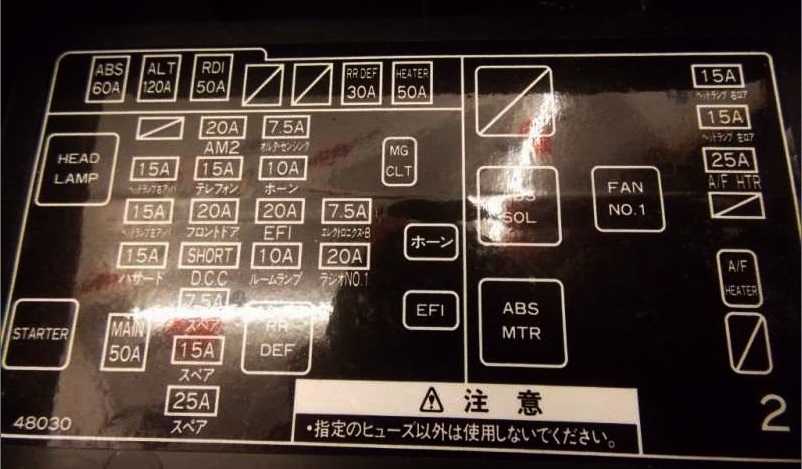

Блоки под капотом

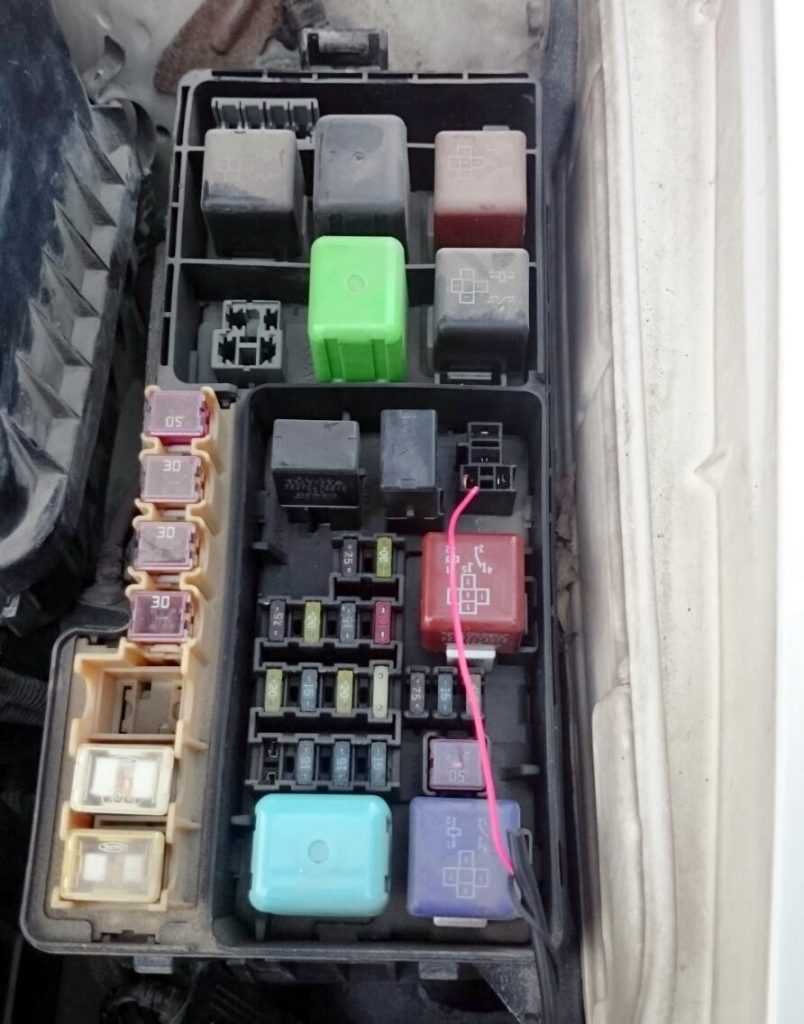

Блок предохранителей и реле
Расположен в левой части моторного отсека, рядом с аккумулятором.
Обозначение предохранителей
p, blockquote 23,0,0,0,0 —>
| 1 | 60A ABS — АБС |
| 2 | 140A ALT — Система заряда |
| 3 | 40A RDI FAN — Вентилятор системы охлаждения |
| 4 | 40A CDS FAN — Вентилятор системы охлаждения |
| 5 | 30A RR DEF — Обогрев стекла двери задка и наружных зеркал |
| 6 | 50A HEATER — Вентилятор отопителя |
| 7 | 15A H — LP R UPR — Правая фара, дальний свет |
| 8 | 15A H — LP L UPR — Левая фара, дальний свет |
| 9 | 25A A / F HTR — Датчик качества рабочей смеси |
| 10 11 | – |
| 12 | 15A H — LP R LWR — Правая фара, ближний свет |
| 13 | 15A H — LP L LWR — Левая фара, ближний свет |
| 14 | 15A HAZARD — Аварийная сигнализация, указатели поворотов |
| 15 | 20A AM 2 — Система запуска |
| 16 | 20A TEL — Телефон |
| 17 | 20A FL DOOR |
| 18 | – |
| 19 | 7,5A ALT — S — Система зарядки |
| 20 | 10A HORN — Противоугонная система, клаксон |
| 21 | 20A EFI — Впрыск топлива |
| 22 | 10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей |
| 23 | 7,5A ECU — B — Бортовой компьютер |
| 24 | 20A RAD №1 — Аудиосистема |
| 25 26 27 | – |
| 28 | 50A MAIN — Система запуска |
Расшифровка реле
p, blockquote 24,0,0,1,0 —>
- A — Отсутствует
- B — Реле ABS SOL
- C — Реле вентилятора №3
- D — Реле вентилятора №1
- E — Реле э/мотора ABS
- F — Реле вентилятора №2
- G — Реле датчика A/F
- H — Отсутствует
- I — Реле фар
- J — Реле стартёра
- K — Реле обогрева стекла двери задка и наружных зеркал
- L — Реле магнитной муфты К/В
- M — Реле клаксона и противоугонной системы
- N — Реле впрыска топлива
p, blockquote 27,0,0,0,0 —>
- A — Реле разрыва цепи
- B — Главное реле двигателя
- C — Реле обогрева наружных зеркал
Блок реле 2
p, blockquote 30,0,0,0,0 —>
- 1 — 7,5А Предохранитель дневного света фар (DRL)
- А — Реле № 2 DRL
- B — Реле № 4 DRL
- C — Реле № 3 DRL
p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>
На этом всё. Если есть что добавить — пишите в комментарии.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Engine compartment
Fuse and relay box
Located on the left side of the engine compartment, next to the battery.
Diagram
Designation
| 1 | 60A ABS – ABS |
| 2 | 140A ALT – Charging system |
| 3 | 40A RDI FAN – Cooling fan |
| 4 | 40A CDS FAN – Cooling fan |
| 5 | 30A RR DEF – Heated tailgate glass and outside mirrors |
| 6 | 50A HEATER – Heater fan |
| 7 | 15A H – LP R UPR – Right headlight, high beam |
| 8 | 15A H – LP L UPR – Left headlight, high beam |
| 9 | 25A A / F HTR – Mixture quality sensor |
| 10 11 | – |
| 12 | 15A H – LP R LWR – Right headlight, low beam |
| 13 | 15A H – LP L LWR – Left headlight, low beam |
| 14 | 15A HAZARD – Hazard warning system, direction indicators |
| 15 | 20A AM 2 – Starting system |
| 16 | 20A TEL – Phone |
| 17 | 20A FL DOOR |
| 18 | – |
| 19 | 7,5A ALT – S – Charging system |
| 20 | 10A HORN – Anti-theft system, horn |
| 21 | 20A EFI – Fuel Injection |
| 22 | 10A DOME – Interior lighting, indicators and meters, multifunction display |
| 23 | 7,5A ECU – B – On-board computer |
| 24 | 20A RAD No. 1 – Audio system |
| 25 26 27 | – |
| 28 | 50A MAIN – Starting system |
Relay decoding
- A – None
- B – Relay ABS SOL
- C – Fan relay No. 3
- D – Fan relay No. 1
- E – Relay e / motor ABS
- F – Fan relay No. 2
- G – A / F sensor relay
- H – Absent
- I – Headlight relay
- J – Starter relay
- K – Relay for heating the glass of the tailgate and outside mirrors
- L – Relay of the magnetic clutch К / В
- M – Horn and anti-theft system relay
- N – Fuel injection relay
Diagram
Appointment
- A – Open circuit relay
- B – Main motor relay
- C – Heated exterior mirrors relay
Relay box 2
Diagram
Assignment
- 1 – 7.5A Daytime running light fuse (DRL)
- A – Relay No. 2 DRL
- B – Relay No. 4 DRL
- C – Relay No. 3 DRL
That’s all. If you have something to add – write in the comments.
Электрика
- Как снять аккумулятор Lexus RX350
- Как поменять батарейку в брелке Лексус РХ350
- Заменить батарейку в ключе Лексус RX350 своими руками
- Как заменить батарейку в пульте Lexus РХ350 своими руками
- Как заменить блок предохранителей Лексус RX350 своими руками
- Как заменить втягивающее реле Lexus RX350 своими руками
- Как поменять габаритную лампу Lexus RX350
- Как поменять задний фонарь Lexus РХ350
- Снять заднюю фару Лексус РХ350 своими руками
- Как заменить замок зажигания Лексус RX350
- Замена катушки зажигания Lexus РХ350
- Как снять кнопку стеклоподъемника Lexus RX350
- Замена лампы ближнего света Lexus РХ350 своими руками
- Поменять лампу в бардачке Лексус РХ350 своими руками
- Как заменить лампу в габаритах Лексус RX350
- Заменить лампу в дальний свет Lexus RX350
- Заменить лампу в задний ход Лексус РХ350
- Как заменить лампу в поворотниках Лексус РХ350
- Как заменить лампу в приборной панели Лексус РХ350 своими руками
- Как поменять лампу в противотуманных фарах Lexus РХ350
- Замена ламп в ПТФ Лексус RX350 своими руками
- Поменять лампу в фарах Lexus RX350
- Как поменять лампу освещения салона Лексус РХ350
- Ремонт лампы стоп сигнала Лексус RX350
- Как поменять лампы задних фонарей Lexus РХ350
- Снять левую фару Lexus РХ350
- Снять моторчик стеклоподъемника Lexus RX350 своими руками
- Снять переднюю фару Lexus РХ350
- Как снять правую фару Lexus RX350
- Как поменять предохранители Lexus РХ350
- Как поменять предохранитель прикуривателя Лексус RX350 своими руками
- Как заменить противотуманные лампы Lexus РХ350 своими руками
- Как заменить реле поворотов Lexus RX350
- Заменить реле стартера Лексус РХ350
- Ремонт реле стеклоочистителя Lexus RX350
- Как заменить свечи зажигания Лексус RX350
- Как поменять щетки генератора Лексус РХ350
- Электросхема акпп Лексус RX350
- Электросхема акустической системы Lexus РХ350 своими руками
- Электросхема бензонасоса Лексус РХ350
- Схема блока предохранителей Lexus RX350
- Электросхема блока управления двигателем Лексус RX350
- Электросхема вентилятора охлаждения Lexus РХ350
- Схема включения бензонасоса Лексус РХ350 своими руками
- Электросхема включения вентилятора охлаждения Lexus РХ350 своими руками
- Электросхема включения кондиционера Lexus RX350
- Электросхема включения переднего моста Лексус РХ350
- Электросхема включения стартера Lexus RX350
- Схема включения фар Lexus РХ350 своими руками
- Электросхема генератора Лексус RX350
- Электросхема датчика давления масла Lexus RX350 своими руками
- Электросхема датчика кислорода Лексус RX350 своими руками
- Электросхема датчика охлаждающей жидкости Lexus RX350
- Электросхема датчика скорости Lexus РХ350 своими руками
- Электросхема датчика температуры Лексус RX350
- Схема датчика уровня топлива Лексус РХ350 своими руками
- Электросхема двигателя Lexus РХ350 своими руками
- Электросхема дворников Lexus RX350
- Схема зажигания Lexus РХ350
- Электросхема замка зажигания Лексус RX350 своими руками
- Электросхема звукового сигнала Лексус РХ350
- Электросхема инжектора Lexus RX350
- Электросхема карбюратора Лексус RX350
- Электросхема корректора фар Lexus РХ350
- Электросхема освещения салона Lexus РХ350
- Электросхема отопителя Lexus RX350
- Схема охлаждения двигателя Лексус RX350 своими руками
- Электросхема панели приборов Lexus RX350
- Электросхема передних фар Lexus RX350
- Электросхема печки Лексус РХ350
- Схема приборной панели Лексус RX350
- Электросхема проводки Lexus РХ350
- Электросхема противотуманных фар Lexus RX350
- Схема реле бензонасоса Lexus РХ350
- Электросхема реле давления Lexus РХ350
- Схема реле поворотов Lexus РХ350
- Электросхема реле регулятора Лексус РХ350
- Электросхема реле стартера Лексус РХ350
- Электросхема системы впрыска Lexus РХ350
- Электросхема системы зажигания Lexus РХ350
- Электросхема системы кондиционирования Лексус RX350
- Схема системы охлаждения Lexus РХ350
- Электросхема системы управления двигателем Lexus РХ350
- Электросхема стартера Lexus РХ350
- Электросхема стеклоочистителя Лексус RX350
- Схема стеклоподъемников Lexus RX350
- Электросхема стоп сигналов Lexus RX350
- Электросхема топливного насоса Лексус РХ350
- Схема топливной системы Лексус РХ350 своими руками
- Электросхема тормозной системы Lexus RX350 своими руками
- Электросхема центрального замка Лексус RX350
- Электросхема щитка приборов Lexus РХ350
- Электросхема эбу Лексус RX350
- Коды ошибок Lexus РХ350
Лексус рх 300 / Тойота Харриер 1 — предохранители и реле
Праворульный кроссовер Toyota Harrier 1 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За это время модель прошла рестайлинг. В некоторых странах мира он известен под названием Lexus RX 300. Отличаются данные автомобили расположением рулевого управления. В Лексус рх 300 он находится с другой стороны. Схемы электрический цепей у них схожие. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Лексус рх 300 (Тойота Харриер UA10) со схемами блоков и местами где они находятся. Выделим предохранитель прикуривателя.
Признаки неисправности датчика детонации
При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:
- Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
- Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
- Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
- Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
- Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.
Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.
Неисправности цепи датчика детонации
Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.
Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).
Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).
Сканер Scan Tool Pro
, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.
Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.
Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.
Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик
Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы
В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.
Заключение
Lexus RX, как и подобает бренду, не ломается слишком часто. Но если что-то пойдет не так, то ремонт будет не дешевым. Не стоит надеяться на разумные эксплуатационные расходы, даже если вы рассчитываете лишь на незначительный ремонт и регулярное техническое обслуживание. Лексус RX вынуждает смириться с не очень точным рулевым управлением, простым дизайном, слабыми тормозами и средним качеством отделочных материалов.
Если перечисленные недостатки для вас малозначительны, то вы сможете насладиться богатым оснащением, высоким уровнем комфорта, хорошей надежностью, большим внутренним пространством и, конечно же, уникальностью самого автомобиля.
