Блок реле в моторном отсеке

Схема блока реле из моторного отсека

Блок реле в моторнм отсеке, фото расположения реле


Открытый блок реле в моторном отсеке, без крышки

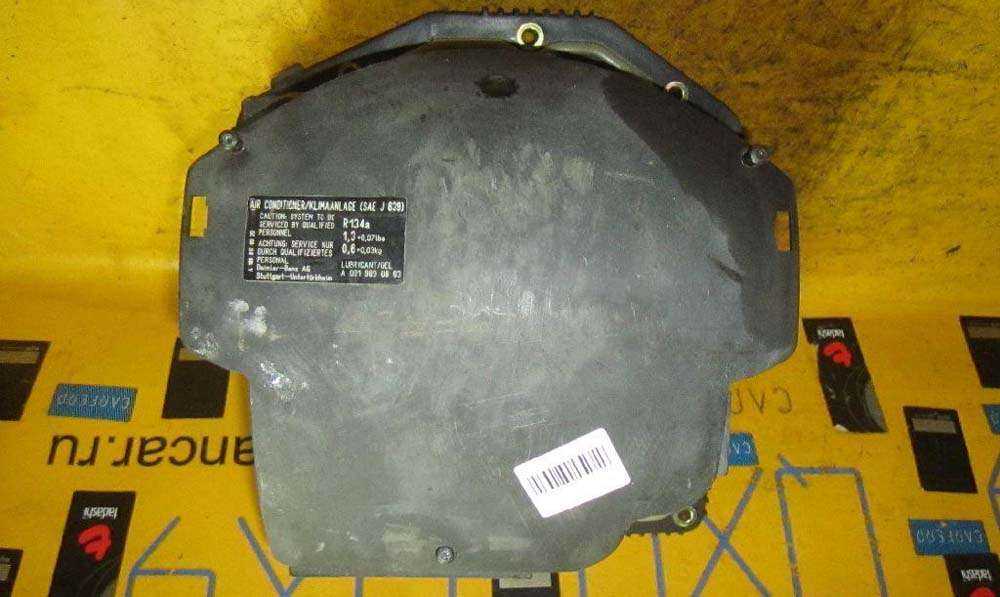

Блок реле моторного отсека в сборе

Блок реле моторного отсека в сборе, вид сбоку


Как открыть блок реле, расположение болтов и снятие крышки

В таблице указано какой реле за что отвечает.

Реле

№ реле	Артикул	Назначение
К1	002 542 03 19	реле насоса омывателя
К2.0	002 542 1119	реле звукового сигнала
К2.1	002 542 12 19	реле системы стабилизации устойчивости (ESP)
К3	002 542 23 19	реле блокировки и отключения стартера
К4	002 542 13 19	реле вентилятора обдува радиатора
К5	002 542 13 19	реле насоса системы стабилизации устойчивости (ESP)
К6	002 542 13 19	реле воздушного насоса. Модели для США

Как выглядят исправный и перегоревший предохранители

Смотрите так жеОсновные неисправности и болячки А-класса, W168

Оцените полезность материала:  полезный    бесполезный Удобно ли расположен аккумулятор в полу W168? Да удобно Нет, под капотом лучше

Дополнительно

•  Все модели Mercedes-benz с оцинкованным кузовом •  Что спрашивают люди об автомобилях Mercedes-benz •  Авторазборки Mercedes-benz в вашем городе

Сохраняйте у себя полезные страницы!

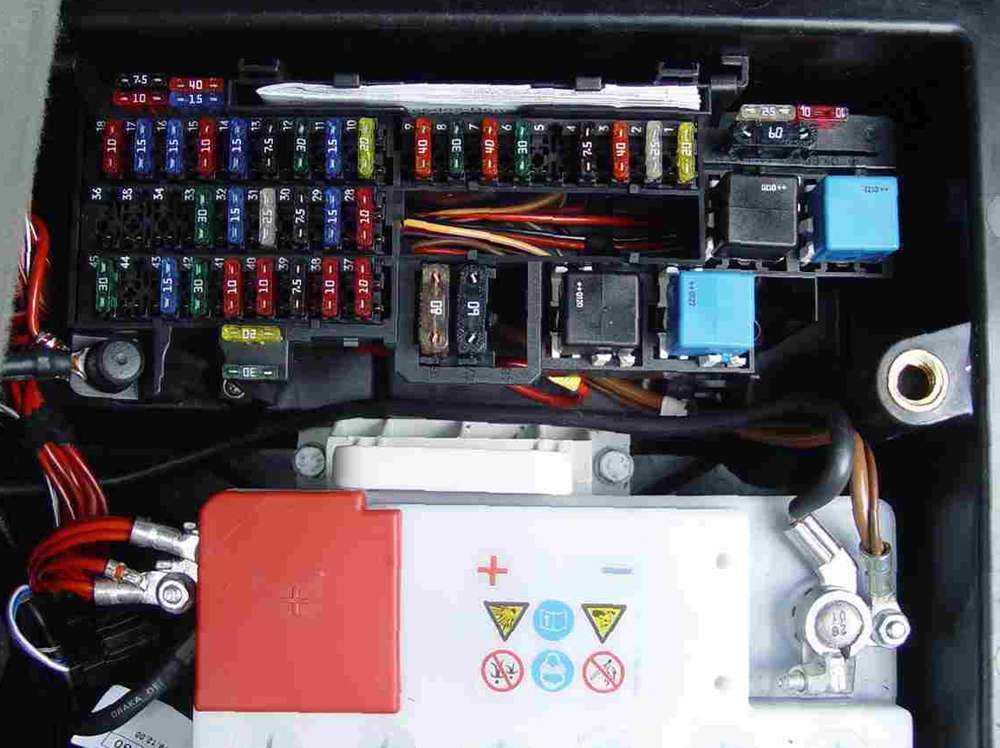

Блок предохранителей и реле в полу

Блок предохранителей и реле в полу чертеж

Блок предохранителей и реле в полу деталь в сборе

Блок предохранителей и реле в полу деталь без реле

Реле

№ реле	Артикул	Назначение
К7	002 542 13 19	реле топливного насоса
К8	002 542 25 19	реле блока управления топливной системой и зажиганием реле ESP/VGS или ESP/автоматическая коробка передач.
К9	002 542 25 19	VGS=6noK управления коробкой передач
К10	002 542 13 19	реле обогревателя заднего стекла

Предохранители

№ пред.	Ампер	Назначение
1	20 А, 10 А (дизель)	клапан вентиляции топливного бака реле вентилятора блок управления впрыском топлива блок регулирования оборотов холостого хода клапан системы рециркуляции ОГ обогреватель лямбда-зонда 1 обогреватель лямбда-зонда 2 диагностический разъем реле наддува. Модели для США клапан наддува. Модели для США клапан отсечки топлива
	10 А (дизель)	реле вентилятора блок управления питанием дизельного двигателя мембранный клапан клапан дроссельной заслонки клапан рециркуляции ОГ датчик температуры катализатора
2	-25 А (дизель)	блок управления двигателем катушки зажигания топливные форсунки реле топливного насоса электронный акселератор реле блокировки и отключения стартера
3	30 А, 40 А	вентилятор обдува радиатора
4	7,5 А	блок управления двигателем
5	40 А	автоматическое сцепление
6	30 А	реле топливного насоса
7	40 А	блок освещения автомобиля
8	30 А	реле блокировки и отключения стартера
9	40 А	электродвигатель очистителя
10	40 А	электролюк
	20 А	очиститель заднего стекла
11	15А	подрулевой выключатель: — очистителя стекол — звукового сигнала — насоса омывателя — радионавигатор — прикуриватель
12	30 А	розетка в багажнике радиоприемник, фонарь освещения вещевого ящика, CD-чеинджер
13	30 А	стеклоподъемник передних дверей
	7,5 А	стеклоподъемники всех дверей
14	10А	щиток приборов (часы) реле очистителя и омывателя
15	10А	блок подушек безопасности блок распознавания детского сиденья
16	15А	привод наружных зеркал и обогреватель зеркал
17	15А	звуковой сигнал
18	10 А	щиток приборов транспордер и приемник сигнала от пульта дистанционного управления реле электронного блока управления двигателем
19	30 А	тягово-сцепное устройство
20	15 А	тягово-сцепное устройство
21	15А	тягово-сцепное устройство
22	25 А	аудиосистема
23		не используется
24		не используется
25		не используется
26		не используется
27		не используется
28	10 А	щиток приборов
29	15А	центральный замок блок распознавания положения сиденья
30	7,5 А	транспордер и приемник сигнала с пульта дистанционного управления электронный щиток приборов
31	25 А	обогреватель заднего стекла
32	15 А	светильники салона
33	30 А	стеклоподъемники
34	30 А, 40А	подогреватель топливного фильтра или ( наддув. Модели для США
35	10А	2хреле световой и звуковой сигнализации
36	25 А	подогрев передних сидений
37	10А	реле подогревателя охлаждающей жидкости
38	10А	электродвигатель воздухо-смесительной заслонки датчик температуры воздуха в салоне подогреватель жиклеров омывателя
39	7,5 А	фонарь заднего хода
40	10 А	стоп-сигналы
41	10 А	компрессор кондиционера, диагностический разъем
42	30 А	стеклоподъемники
43	15А	ESP датчик-выключатель стоп-сигналов
44	10 А	блок управления коробкой передач или автоматическим сцеплением
45	30 А	вентилятор отопителя салона или
46	80 А	предохранитель бортовой сети
47	60 А	насос гидроусилителя рулевого управления
48	60 А	блок управления предварительным разогревом. Автомобили с дизельным двигателем

Предохранители и реле Lexus IS250

Рассмотрены автомобили Lexus IS 250 и Lexus IS250C 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Расположение электронных компонентов в салоне и моторном отсеке автомобиля Lexus IS250.

Электронный блок управления ABS

Электронным блок управления кондиционером

Блок управления центральным замком

Блок управления складыванием крыши – в багажном отделении

Диагностический разъем (DLC)

Блок управления ESP (система поддержания курсовой устойчивости)

Реле системы управления двигателем 1 (объединен с блоком предохранителей/реле 2 в моторном отсеке)

Реле системы управления двигателем 2(объединен с блоком предохранителей/реле 2 в моторном отсеке)

Электронным блок управления двигателем

Реле противотуманных фар 2 (объединен с блоком предохранителей/реле 2 в моторном отсеке)

Реле топливного насоса 2(объединен с блоком предохранителей/реле 2 в моторном отсеке)

Блок предохранителей/реле, моторный отсек 1

Блок предохранителей/реле, моторный отсек 2

Блок предохранителей/реле, моторный отсек 3

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, багажное отделение-кабриолет

Блок управления фарами(лев.)

Блок управления фарами(прав.)

Блок управления корректором фар

Реле дальнего света фар (объединен с блоком предохранителей/реле 2 в моторном отсеке)

Реле очистителя/омывателя фар — за фарами

Реле звукового сигнала (объединен с блоком предохранителей/реле 2 в моторном отсеке)

Реле блока управления форсунками

Блок управления кнопки «старт/стоп»

Электронный блок управления иммобилайзером — в багажном отделении

Блок управления форсунками (Дизель)

Блок управления форсунками(бензин)

Многофункциональный блокуправления 1 -функции: Кондиционер/отопитель, внутреннее зеркало заднего вида с автозатемнением, дополнительный отопитель, система зарядки, система поддержания скорости электродвигатель вентилятора системы охлаждения, система очистителя фар, обогреватель зеркал заднего вида, обогреватель заднего стекла, обогреватель лобового стекла, указатели поворота/аварийная сигнализация, система парковки ,усилитель рулевого управления, датчик дождя , фонари заднего хода, привод ремня безопасности (comfort), стоп-сигналы, солнцезащитная шторка ,люк, управление трансмиссией

Многофункциональный блок управления 2- функции: Система ABS/ESP, аудиосистема/навигационная система, подогреватель сидений, система парковки, система запуска, привод ремня безопасности (comfort), привод регулировки положения рулевой колонки, система SRS, управление трансмиссией

Датчик температуры окружающего воздуха

Блок управления системой парковки

Блок управления усилителем рулевого управления

Реле габаритов (объединен с блоком предохранителей/реле 2 в моторном отсеке)

Блок управления блокировкой рулевой колонки

Электронный блок управления SRS

Реле насоса омывателя лобового стекла (объединен с блоком предохранителей/реле 2 в моторном отсеке)

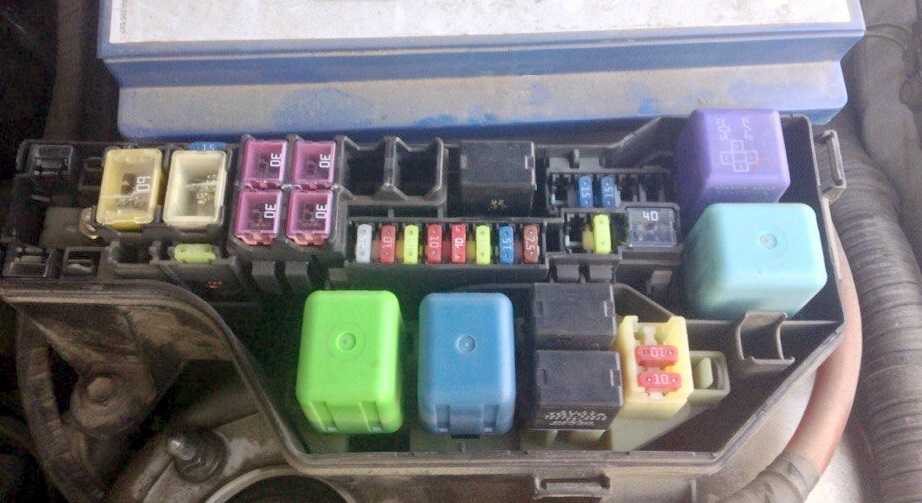

Блок предохранителей и реле в моторном отсеке Lexus is250.

Схема расположения блока — моторный отсек 1.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Расположение блоков моторного отсека Lexus LS 430 (XF30)

Левый руль

Правый руль

1. Блок предохранителей
2. Релейный блок №1
3. ЭБУ двигателя/ECT
4. ЭБУ управления левой фарой
5. Реле управления очистителем фар
6. ЭБУ вентилятора системы охлаждения
7. ЭБУ управления правой фарой
8. Блок плавких вставок
9. 2003-2006: ЭБУ системы противоскольжения с приводом
10. Релейный блок №2

Блок предохранителей моторного отсека (XF30)

№		(А)	Назначение
1		15	Правая фара (ближний свет)
2		15	Левая фара (ближний свет)
3		7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4		7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
5		10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6		7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7		7.5	Электрический вентилятор охлаждения, Очиститель фар, Система зарядки, Система запуска, Обогрев заднего стекла
8		7.5	Кондиционер
9		30	Стеклоочиститель
10		15	Противотуманные фары
11		20	Омыватель ветрового стекла
12		7.5	Задние фонари, габаритные огни, Боковые габаритные огни
13		30	Очиститель фар
14		30	2000-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25	2003-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
20	2004-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15		10	Гудока
16		10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17		20	Фары (дальний свет)
Реле
R1	Зажигание (IG1)
R2	Размыкание цепи (Топливный насос (C/OPN))
R3	Топливный насос (F/PMP)
R4	Зажигание (IG2)
R5	Муфта компрессора кондиционера (A/C COMP)
R6	Блок управления двигателем (EFI MAIN)
R7	Фары (HEAD LP)

Блок плавких вставок

№		(А)	Назначение
1		50	2000-2003: Все компоненты в «RR SEAT RH», «RR SEAT LH», «S/ROOF», «AMP», «RR IG», «RR ECU-B», «PP/SEAT», «RR S /HTR», «RR S/SHADE», «RR A/C», «RR ACC», «FUEL OPN» / «LCE LP», задние фонари/стоп-сигналы
2003-2006:
Вентилятор 200 Вт: все компоненты в «RR SEAT RH», «RR SEAT LH», «S/ROOF», «AMP», «RR IG», «RR ECU-B», «PP/SEAT», «RR S/ HTR», «RR S/SHADE», «RR A/C», «RR ACC», «FUEL OPN» / «LCE LP», задние фонари/стоп-сигналы
2		40	2000-2003: Система контроля устойчивости автомобиля.
50	2003-2006: Система контроля устойчивости автомобиля.
3		50	Кондиционер
4		40	2000-2003: Система контроля устойчивости автомобиля.
30	2003-2006: Система контроля устойчивости автомобиля.
5		40	Обогрев заднего стекла
6		40	Пневмоподвеска с электронной модуляцией
7		50	2000-2003: Система кондиционирования воздуха
2003-2006:
Вентилятор 100 Вт: система кондиционирования воздуха
8		60	Все компоненты в «FR FOG», «TAIL», «WASHER», «FR IG», «WIP», «H-LP CRN», / «A/C IG»
9		80	Вентилятор 200 Вт: система кондиционирования воздуха
	60	2003-2006:
Вентилятор 100 Вт: все компоненты в «RR SEAT RH», «RR SEAT LH», «S/ROOF», «AMP», «RR IG», «RR ECU-B», «PP/SEAT», «RR S/ HTR», «RR S/SHADE», «RR A/C», «RR ACC», «FUEL OPN» / «LCE LP», задние фонари/стоп-сигналы
10		80	Все компоненты в «TI & TE», «DP/SEAT», «A/C» «OBD», «STOP», «AM1», «MPX-IG», «ABS-IG», «GAUGE», «AIRSUS» , «DS/HTR», «БЕЗОПАСНОСТЬ», «ПАНЕЛЬ», «DB/ANC», «РАЗЪЕМ ПИТАНИЯ», «D-CIG», «D RR-IG» / «D-ACC»
11		140	Система зарядки
12		80	Все компоненты «RR DOOR RH», «RR DOOR LH», «D DOOR», «H-LP LVL», «P DOOR», «PS/HTR», «P-IG», «P-ACC», «PB/ANC», «P-CIG», «TEL» / «P RR-IG»
13		30	Все комплектующие в «РАДИО №1», «АМ2», «ХАЗ» / «STR LOCK»
14		30	2000-2003: Стартовая система
	30	2003-2006: Стартовая система
15		20	Все компоненты в «КУПОЛ», «MPX-B1», / «MPS-B3»
16		5	Система зарядки
17		—	Запасной предохранитель
18		—	Запасной предохранитель
19		—	Запасной предохранитель
20		—	Запасной предохранитель
Реле
R1	Стартер
R2	Пневмоподвеска с электронной модуляцией (AIR SUS)
R3	Электрический вентилятор охлаждения (FAN)

Блок реле №1

№	Реле
R1	Обогрев заднего стекла (DEFOG)
R2	—

Блок реле №1 2000-2003

2003-2006

№		(А)	Назначение
1		7.5	2000-2003: Система контроля устойчивости автомобиля.
Реле
R1	—
R2	(АБС ССО)
R3	(АБС СОЛ)

Предохранитель прикуривателя для Тойота Альтеза ( Toyota Altezza )

Марка:
—
AC
ACURA
AEBI
AIXAM
ALFA ROMEO
ALLGAIER
ALPINA
ALPINE
AMC
ARMATRAC
ARO
ARTEGA
ASHOK LEYLAND
ASIA MOTORS
ASKAM (FARGO/DESOTO)
ASTON MARTIN
ASTRA
AUDI
AUSTIN
AUSTIN-HEALEY
AUTO UNION
AUTOBIANCHI
AVIA
AYATS
BARKAS
BAUTZ
BCS
BEDFORD
BENTLEY
BERKHOF
BERTONE
BITTER
BM TRACTORS
BMC
BMW
BOND
BORGWARD
BOVA
BRANSON TRACTORS
BREDAMENARINIBUS
BRISTOL
BUCHER
BUGATTI
BUICK
CADILLAC
CALLAWAY
CARBODIES
CARON
CARRARO
CASE IH
CATERHAM
CHALLENGER
CHECKER
CHEVROLET
CHRYSLER
CITROEN
CLAAS
DACIA
DAEWOO
DAF
DAIHATSU
DAIMLER
DALLAS
DE LOREAN
DE TOMASO
DENNIS
DEUTZ-FAHR
DODGE
DONGFENG
DONGFENG (DFAM)
DROGMOLLER
DURSO
EBRO
ERF
FAHR
FAP
FAW JIEFANG
FENDT
FERRA
FERRARI
FIAT
FISKER
FODEN TRUCKS
FORD
FORD OTOSAN
FORD USA
FOTON
FSO
GAZ
GEELY
GEO
GINAF
GINETTA
GLAS
GMC
GOLDONI
GRUAU
GUELDNER
HEULIEZ
HINDUSTAN
HINO
HOBBYCAR
HOLDEN
HONDA
HUMMER
HYUNDAI
INDIGO
INFINITI
INNOCENTI
INTERNATIONAL HARV.
IRISBUS
IRIZAR
IRMSCHER
ISDERA
ISH
ISUZU
IVECO
JAGUAR
JCB
JEEP
JENSEN
JOHN DEERE
KAMAZ
KAVZ
KIA
KING LONG
KIOTI
KRAMER
KTM
KUBOTA
LADA
LAMBORGHINI
LANCIA
LAND ROVER
LANDINI
LANDWIND (JMC)
LDV
LEXUS
LIGIER
LINCOLN
LOTUS
LTI
MAGIRUS-DEUTZ
MAHINDRA
MAN
MARCOS
MASERATI
MASSEY FERGUSON
MAYBACH
MAZ
MAZ-MAN
MAZDA
MC CORMICK
MCLAREN
MCW
MEGA
MERCEDES-BENZ
METROCAB
MG
MIDDLEBRIDGE
MINELLI
MINI
MITSUBISHI
MITSUOKA
MORGAN
MORRIS
MOSKVICH
MULTICAR
NEOPLAN
NEW HOLLAND
NISSAN
NSU
OLDSMOBILE
OLTCIT
OPEL
OPTARE
OSCA
OTOKAR
PADANE
PANOZ
PANTHER
PASQUALI
PAYKAN
PEUGEOT
PIAGGIO
PININFARINA
PLAXTON
PLYMOUTH
PONTIAC
PORSCHE
PREMIER
PROTON
PUCH
RANGER
RAYTON FISSORE
RELIANT
RENAULT
RENAULT TRUCKS
RILEY
ROLLS-ROYCE
ROVER
RUF
SAAB
SAME
SANTANA
SCANIA
SEAT
SETRA
SHAANXI
SHACMAN
SHELBY
SINOTRUK (CNHTC)
SIPANI
SKODA
SMART
SOLARIS
SPECTRE
SPYKER
SSANGYONG
STANDARD
STEYR
STREETSCOOTER
SUBARU
SUZUKI
TALBOT
TATA
TAZZARI
TEMSA
TERBERG-BENSCHOP
TESLA
THINK
TOYOTA
TRABANT
TRIUMPH
TVR
UAZ
UMM
URALAZ
VAN HOOL
VAUXHALL
VECTOR
VISEON
VOLKSWAGEN
VOLVO
WARTBURG
WESTFIELD
WIESMANN
WOLSELEY
YAGMUR
YULON
ZASTAVA
ZAZ
ZETOR

Модель:
—
1000
4
AGYA
ALLION
ALPHARD
ALTEZZA
AQUA
ARISTO
ASCENT
AURION
AURIS
AVALON
AVANZA
AVENSIS
AYGO
bB
BLIZZARD
BREVIS
CALDINA
CAMI
CAMRY
CARIBE
CARINA
CARRI
CAVALIER
CELICA
CELSIOR
CENTURY
CHASER
COASTER
COMFORT
CONQUEST
COROLLA
CORONA
CORSA
CRESSIDA
CRESTA
CROWN
CURREN
DELIBOY
DUET
DYNA
ECHO
ESQUIRE
ETIOS
EXSIOR
FJ
FORTUNER
GAIA
GRANVIA
GT
HARRIER
HIACE
HILUX
IQ
ISIS
IST
KIJANG
KLUGER
LAND
LEXCEN
LITEACE
MAJESTA
MARK
MASTER
MATRIX
MEGA
MIRAI
MODELL
MR
NADIA
NOAH/VOXY
OPA
ORIGIN
PASEO
PASSO
PICNIC
PIXIS
PLATZ
PORTE
PREMIO
PREVIA
PRIUS
PROACE
PROBOX/SUCCEED
PROGRES
QUALIS
RACTIS
RAUM
RAV
REGIUSACE
RUSH
SAI
SCEPTER
SEQUOIA
SERA
SIENNA
SIENTA
SOARER
SOLUNA
SPADE
SPARKY
SPRINTER
STALLION
STARLET
STOUT
SUPRA
TACOMA
TAMARAW
TARAGO
TAZZ
TERCEL
TOWN
TUNDRA
TUV
URBAN
VANGUARD
VENZA
VEROSSA
VERSO
VIOS
VIOS/YARIS
VISTA
WILL
WINDOM
WISH
YARIS
ZELAS

Поколение:
—
(SXE1_, JCE1_, GXE1_)
GITA (SXE1_, GXE1_)

Модификация:
—

Годы выпуска:

Двигатель:

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для Toyota Altezza, Lexus IS200.

Рассмотрены автомобили Toyota Altezza, Lexus IS200 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Блок предохранителей в салоне автомобиля.

В салоне автомобиля расположено два блока предохранителей.

Расположение блока со стороны водителя

Схема расположения предохранителей в блоке.

обратная сторона блока.

назначение.

120 A ALT система зарядки электростеклоподъемники обогреватели зеркал обогреватели стекол фары габариты противотуманные фары подсветка

40А MAIN

система запуска фары противотуманные фары

20А EFI

электронный блок управления двигателем электронный блок управления двигателем и АКПП

10А TURN&HAZARD

указатели поворота аварийная сигнализация

10А HORN

звуковой сигнал

7,5А ALT-S

система зарядки

20А RADIO №1

аудиосистема навигационная система

15AETCS

электронный блок управления двигателем электронный блок управления двигателем и АКПП

30А RDI FAN

вентилятор системы охлаждения

30А CDS FAN

вентилятор системы охлаждения

30А CDS 2

вентилятор системы охлаждения

60А ABS

ABS TRC

7,5А ABS2

ABS

25А EFI

электронный блок управления двигателем электронный блок управления двигателем и АКПП

20А АМ2

система запуска

30А Р PWR SEAT

электропривод сидений

30А H-LP CLN

фары

15A H-LP RH

фары

15A H-LP LH

фары

15A H-LP R LWR

фары

15A H-LPLLWR

фары

10А H-LP R UPR

фары

10А H-LP LUPR

фары

Блок реле №3 на изображении цифра 3

• < Назад
• Вперёд >

Выше крутишь — дольше ездишь

Мотор при должном уходе вполне надежен и вынослив. Такую процедуру, как замена масла, желательно проводить каждые 10-15 тысяч километров. Следует отметить, что для благоприятного режима работы двигателя не следует постоянно ездить на низких и средних оборотах. Иначе , 3 и 4 цилиндры могут не выходить на нормальный температурный режим. Своевременная диагностика позволяет предотвратить эти проблемы. В противном случае дорогостоящий ремонт будет неизбежен.

Дилетант не сразу отличит IS 250C от IS 250

Кратковременным неприятным звуком при холодном запуске авто может заявить о себе и муфта VVTi. Причем момент возникновения этого шума у всех абсолютно разный. Встречались случаи, когда в попытках решить проблему владельцы меняли натяжители цепи, но от шума избавиться им так и не удалось. Источник каприза лежит в конструкции самого двигателя, а именно, в несоответствии работы масляного насоса и самих шкивов VVTi в момент запуска мотора. Поэтому после замены муфт «болячка» в 50% случаев возвращалась примерно через 1-5 тыс. км. Если эта особенность проявляется только при запуске двигателя, то никаких негативных последствий она не несет. В случаях, когда неприятный звук не пропадал после прогрева, замена муфт была обязательной.

Одно из отличий рестайлинга — светодиодная секция в головной оптике

Одной из «детских болячек» является частое включение вентилятора, даже в холодную погоду. Недуг действительно детский, потому что устраняется простой паровой мойкой. Самое главное – тщательно прочистить промежуток между радиаторами, так как они слишком близко расположены друг к другу. Процедура недорогая и времени потребует немного. Знающие о такой особенности владельцы повторяют подобную процедуру каждый сезон.Нормальный ресурс работы АКПП при должном уходе составляет примерно 200 тыс. км. Опытные владельцы советуют проводить замену масла каждые 30-40 тыс. км, в зависимости от манеры езды. На некоторых автомобилях бывали случаи «вялого» разгона по причине АКПП, при этом лампа Check Engine на панели приборов не горела. Если таковая индикация все же имеется, то после ее затирания агрегат приходит в нормальный режим работы. Чаще всего такой казус возникают по халатности или невнимательности водителя.

Ресталинговый Lexus IS 250

Эх, спорт…

Покупатель, нацелившийся на «ай-эс», может выбирать не только комплектацию, но и исполнение: как известно, японский седан выпускается в двух версиях, которые внешне ощутимо отличаются друг от друга. Даже обычная машина смотрится достаточно необычно, однако в исполнении «F-Спорт» автомобиль выглядит еще более незаурядным за счет вычурного переднего бампера. С определенных ракурсов даже кажется, что машина чуть ли не опирается на асфальт пластиком, да и царапины на нижней кромке бампера по обеим сторонам сползшей к самой земле решетки радиатора вроде бы подтверждают склонность к поцелуям с выдающимися местами на рельефе местности. Однако на деле за все три месяца я практически не сталкивался с ситуациями, когда «Лексус» стремился войти в контакт с тротуарами — в реальности бампер висит выше, чем кажется

Тем не менее если пренебрегать банальной осторожностью, то держать нос автомобиля на почтительном удалении от бордюров будет несложно

А вот с колесами дело иное. Восемнадцатидюймовые катки, что и говорить, выглядят эффектно и всячески подчеркивают стать машины. О том, что высота профиля шин входит в явное противоречие с качеством отечественных дорог, говорить бессмысленно — в конце концов, я прекрасно осознавал, на что шел, выбирая IS250 в F-спортивной версии. Хуже другое: окрашенные в темный цвет диски не в силах скрыть следов бордюрной болезни: если зацепишь тротуар во время парковки, то царапина на колесе не просто становится хорошо заметной — она бросается в глаза.

Предохранители на стор сигналы Лексус ИС 200

Приветствую всех автолюбителей и владельцев Лексус ИС 200! Сегодня я хотел бы поговорить с вами о предохранителях на стор сигналы этой модели автомобиля. Ведь даже самые небольшие детали играют важную роль в работе автомобиля, и речь сегодня пойдет именно о такой мелочи — предохранителях.

Зачем нужны предохранители?

Предохранители в автомобиле — это небольшие устройства, предназначенные для защиты электрических цепей от перегрузок и коротких замыканий. Они выполняют важную функцию, предотвращая возможные повреждения электрической системы и даже пожар в автомобиле. В случае, если в электрической цепи происходит перегрузка или короткое замыкание, предохранитель просто перегорает, что защищает более дорогое оборудование и предотвращает серьезные поломки.

Очень важно поддерживать предохранители в исправном состоянии и заменять их своевременно, так как старые и изношенные предохранители могут не справиться со своей функцией, что повлечет за собой возможные проблемы с электрикой автомобиля

Предохранители на стор сигналы Лексус ИС 200

В Лексусе ИС 200 предохранители на стор сигналы находятся в блоке предохранителей в салоне автомобиля. Для доступа к предохранителям необходимо открыть крышку блока предохранителей, которая расположена на панели приборов, с левой стороны руля. Обычно на крышке предохранителей присутствует схема расположения предохранителей, что облегчает их поиск.

Основной предохранитель на стор сигналы Лексус ИС 200 имеет номинал 10A и обычно обозначен как «HAZ» или «TURN» на схеме расположения предохранителей. Этот предохранитель отвечает за работу сторонних указателей поворотов вашего автомобиля.

Если вдруг сторонние указатели поворотов перестали работать, первым делом следует проверить состояние предохранителя на стор сигналы. Если предохранитель перегорел, его следует заменить на новый предохранитель того же самого номинала.

Не рекомендуется использовать предохранители с номиналом, отличным от указанного в руководстве по эксплуатации или схеме расположения предохранителей автомобиля. Это может привести к возникновению серьезных проблем с электрикой автомобиля и даже повреждению других устройств.

Если замена предохранителя не решает проблему, то следует обратиться к специалистам, так как причиной неполадки может быть неисправность электрооборудования автомобиля или проблема с проводкой.

На любой вкус

IS второго поколения оснащался V-образным бензиновым двигателем объемом 2.5 л. мощностью 208 л.с., который агрегатировался с 6-ступенчатой автоматической коробкой передач с возможностью ручного переключения. Были также версии с 3.5-литровым моторами, которые развивали мощность в 318 л.с. и комплектовались все той же 6-ступенчатой АКПП. Ставили их на Lexus IS 350, выпускающихся параллельно с 250-ой версии. Помимо бензиновых, производились и дизельные турбированные версии (2.2 л., 177 л.с.). «IS-ки», работающие на «тяжелом» топливе, имели механическую 6- ступенчатую КПП. Но, к сожалению, в Россию таковые не поставлялись, поэтому найти авто с таким мотором на нашем рынке проблематично. Для тех, кому V6 мало, есть «заряженная» версия IS-F с пятилитровым V8, мощностью 423 л.с. Однако данная версия, как и предыдущая, особой популярностью не отличалась.

После ресталинговая версия Lexus IS 250C

IS 250 запустили в продажу на японском рынке весной 2009 года, причем автомобиль имел 2-х версии кузова: седан и купе-кабриолет. В России же продажи стартовали спустя полтора года. В то же самое время в рамках рестайлинга седан и купе-кабриолет получили новые передние фары, изменилось оформление задних стоп-сигналов. Также поменялась решетка радиатора, были установлены новые литые диски. Помимо этого, разработчики улучшили управляемость за счет более жестких стабилизаторов поперечной устойчивости, новых амортизаторов и пружин. Бензиновые двигатели особых изменений не претерпели. В мощности они не прибавили и не потеряли, зато стали удовлетворять суровому экологическому стандарту Евро-5. Дизельная линейка двигателей лишилась 177-сильной версии объемом 2.2 литра, а на ее место встал 2-литровый мотор со 150 л.с. Однако самым распространенным на российском рынке все же является IS250, и о его капризах при эксплуатации лучше знать заранее.

Багажник «с сюрпризом» в виде крыши автомобиля

Само радушие

Честно скажу: лично меня в IS250 более всего подкупает организация входа и выхода, когда после выключения зажигания в момент открывания двери машина поднимает и отодвигает руль, одновременно откатывая кресло назад. Просто супер! Одно только это заставило бы меня предпочесть «Лексус» одноклассникам. Правда, такими способностями обладают далеко не все IS, а только машины в довольно дорогих комплектациях. Так и что с того? У немецких одноклассников ничего подобного и в длиннющем списке опций не сыщешь! К тому же сами кресла очень удобны: несмотря на то что они довольно жесткие, садишься в них как влитой. Их не портит даже отсутствие регулировки подушки по длине — все параметры изначально близки к идеалу.

В жару особенно порадовало наличие вентиляции. Сверхмощной ее не назовешь, конечно, однако не ощутить ее работу невозможно. Радует и тот факт, что она не отключается после стоянки. Особенно приятно ощущать легкий ветродуй, когда садишься в хорошенько «растопленную» машину, которая весь день простояла под солнцем — вентиляция вкупе с отлично работающим климат-контролем довольно быстро создают комфортные условия для жизни. Кстати говоря, металлические полоски, регулирующие температуру, ни разу не вызвали нареканий — это отличный пример выпендрежа без ущерба для функциональности.

Как и на других «Лексусах», оснащенных топовой аудиосистемой «Марк Левинсон», прослушивание музыки способно подарить грандиозное удовольствие даже человеку, который не слишком хорошо разбирается в нюансах звучания той или иной композиции

Однако не нужно обладать навыками звукорежиссера, чтобы не обратить внимание на дребезжание, которым отзывается на басы пульт управления стеклоподъемниками, расположенный на водительской двери. Казалось бы, такая мелочь — а впечатление портит изрядно

Passenger compartment

Left side box

On the left side, under the panel, behind the side protection, there is a fuse and relay box.

Diagram

Assignment

Р FR P/W	20A Power window regulator, front passenger door
IGN	7.5A Electronic engine control unit
DOOR DL	–
D RR P/W	20A Power window rear right door
TV	7.5A Multi-function display
DOME	7,5A Interior lighting, hours
FR FOG	15A Front fog lamps
P RR P/W	20A Power window rear left door
MIR HTR	15A Heated mirrors
MPX-B	10A Instrument cluster, main control unit, air conditioning control unit
SRS-B	7.5A Airbags
ECU-B2	7,5A Rear fog lights
OBD	7,5A OBD connector

Relay circuit on the back of the unit

Designation

• R1 – Fog lamp relay
• R2 – Main relay of electric lifts
• R3 – Heated mirror relay
• R4 – Heater relay

Right side box

On the right side, under the panel, behind the side protection, there is another fuse and relay box.

Diagram

Appointment

PANEL	7,5A Illumination of switches and switches, illumination of the control panel for air conditioning and heater, illumination of the radio
DOOR	20A Central locking
ECU-IG	10A ABS systems, TRC, main control unit, air conditioning control unit
TAIL	10A Front and rear dimensions, license plate light
FRDEF	20A Windshield wiper de-icer
GAUGE	10A Instrument cluster, rear fog lamps
S/ROOF	30A Hatch
D FRP/W	20A Driver’s door power window
WIPER	25A Wiper motor
STOP	15A Stop lights
WASHER	15A Washer Switch
A/C	10A Air Conditioner
D P/SEAT	30A Power seat
PWR OUTLET	15A Socket
CIG	15A Cigarette lighter
RADIO №2	10A Radio, multifunction display
STARTER	7,5A Starter
SRS-ACC	10A Airbags
SEAT HTR	15A Heated seats

Relay circuit on the back of the unit

Functions

• R1 – Relay dimensions
• R2 – Main windshield heater
• R3 – Main rear window heater
• R4 – Turn signal interrupter relay

Engine compartment

Location

Layout of boxes under the hood

Decoding

1. fuse and relay box and relay box # 2
2. remote lock buzzer
3. relay box No. 3
4. electronic engine control unit
5. headlight cleaner relay
6. front SRS sensor (right)
7. front SRS sensor (left)

Fuse and relay box

It is installed next to the battery.

Diagram

Assignment

120 A ALT – charging system, electric glass lifters, mirror heaters, glass heaters, headlights, dimensions, fog lights, lighting

40А MAIN – starting system, headlights, fog lights

20А EFI – electronic engine and automatic transmission control unit

10А TURN & HAZARD – direction indicators, hazard warning lights

10А HORN – sound signal

7.5А ALT-S – charging system

20А RADIO No. 1 – audio system, navigation system

15A ETCS – electronic engine and automatic transmission control unit

30A RDI FAN – cooling fan

30A CDS FAN – cooling fan

30A CDS 2 – cooling fan

60A ABS – ABS, TRC

7.5A ABS2 – ABS

25A EFI – electronic engine and automatic transmission control unit

20A AM2 – starting system

30А Р PWR SEAT – electric seat

30А H-LP CLN – headlight cleaners

15A H-LP RH – headlights right

15A H-LP LH – headlights left

15A H-LP R LWR – right headlights

15A H-LP L LWR – headlights left

10А H-LP R UPR – right headlights

10А H-LP L UPR – left headlights

Relay box 3

Diagram

Appointment

• R1 – Fan relay 1
• R2 – Fan relay 2
• R3 – Fan relay 3
• R4 – Air conditioning compressor relay
• R5 – Fan relay 4
• R6 – Fuel pump relay
