Предохранители и блоки реле для Lexus RX 330 (XU30) (2004-2006) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Lexus RX 330 (XU30) (2004, 2005, 2006).
Проверка и замена предохранителей
Предохранители предназначены для перегорания, защищая жгут проводов и электрические системы от повреждений. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители. Внимательно посмотрите на предохранитель. Если тонкий провод внутри сломан, предохранитель перегорел. Если вы не уверены или слишком темно, чтобы разглядеть его, попробуйте заменить предполагаемый предохранитель на предохранитель того же номинала, который, как вы знаете, является хорошим.
В случае, если у вас нет запасного предохранителя, в экстренной ситуации вы можете вытащить предохранители, которые могут быть незаменимы при нормальном вождении (например, аудиосистема, прикуриватель, бортовая система диагностики, обогрев сиденья и т. Д.), И использовать их. если его номинальная сила тока такая же. Если вы не можете использовать одну и ту же силу тока, используйте ту, которая меньше, но как можно ближе к ней. Если сила тока ниже указанной, предохранитель может снова перегореть, но это не указывает на неисправность. Обязательно приобретите правильный предохранитель как можно скорее и верните замену в исходное положение.
Уведомление
- Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
- Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
- Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру Lexus или в ремонтную мастерскую для осмотра автомобиля либо к другому квалифицированному и оборудованному специалисту.
Проверка датчика со снятием
Необходимо найти место нахождения датчика. Чаще всего это место находится в середине блока цилиндров между средними цилиндрами. Однако лучше прочитать руководство по автомобилю и выяснить вид датчика, его сопротивление и маркировку.
Порядок снятия
Вначале необходимо открутить гайку на шпильке ключом на 13 или 22 мм, в зависимости от конструкции датчика. Затем следует аккуратно отключить и убрать в сторону электрический разъем, демонтировать датчик со шпильки. На корпусе имеется два контакта – сигнальная клемма и масса.
Внутри датчика расположен пьезоэлектрический кристалл, который чувствителен к падениям на пол и различным ударам. Его конструкция неразборная, поэтому не следует пытаться его разобрать.
Для тестирования работы сенсора можно применить мультиметр с интервалом измерений в несколько тысячных вольта. При этом не следует применять для щупов старые скрученные проводники, так как их сопротивление не сочетается с мультиметром. К среднему отверстию датчика нужно подключить отрицательный щуп мультиметра, а положительный щуп – к клемме управления. По возможности следует применять более короткие измерительные проводники.
Аккуратно, с малым воздействием ударяем каким-либо металлическим предметом по металлическому среднему элементу сенсора. При этом мультиметр должен показать некоторый скачок напряжения до 150 милливольт, что означает исправность датчика. В противном случае никаких всплесков напряжения не будет.
При наличии у вас других заведомо исправных датчиков можно провести на них тестирование показаний напряжения. Лучше, если эти датчики уже были в употреблении, но еще исправны. Это будет залогом проведения правильной проверки.
Признаком проблем с работоспособностью детонационного сенсора является слишком высокое или низкое внутреннее сопротивление.
Чтобы проконтролировать, есть ли внутренний контакт, нужно измерить значение сопротивления между клеммами датчика, и сравнить их с параметрами, указанными в инструкции.
Наиболее надежным методом проверки работоспособности датчика является его установка на автомобиле с исправным датчиком. Возникновение легкой детонации подтверждает признак того, что датчик не работал. Дополнительно можно поставить проверяемый сенсор на другой мотор и проверить его на возникновение детонации при быстром нажатии на педаль газа. В результате необходимо провести сравнение симптомов работы неисправного и исправного сенсора. Если признаки проявятся и на другом двигателе, то датчик необходимо заменить новым.
Предохранители в подкапотном блоке Lexus RX300
№ | NAME | ток, А | Защищаемые цепи |
---|---|---|---|
2 | TOWING | 20A | Прицеп, габариты. |
3 | H-LP R LWR | 15A | Ближний свет, правый. |
4 | H-LP L LWR | 15A | Ближний свет, левый. |
5 | HAZARD | 15A | Аварийная сигнализация, повороты. + схема |
все лампы Lexus RX300 первого поколения | |||
6 | AM2 | 20A | Замок зажигания, катушки зажигания, топливные форсунки. |
7 | TEL | 15A | Телефон. + схема |
8 | FL DOOR | 20A | Центральный замок. |
9 | SPARE | 7.5A | Запасной. |
10 | SPARE | 15A | Запасной. |
11 | SPARE | 25A | Запасной. |
12 | ALT-S | 7.5A | Система зарядки. Для чего нужен предохранитель ALT-S |
13 | HORN | 10A | Звуковой сигнал. + схема |
14 | EFI | 20A | Топливный насос (+электросхема), старый разъём диагностики под капотом (12 пин — IG), датчик кислорода после катализатора (подогрев), блок управления двигателем (пин +В), блок иммобилайзера (+В), клапан холостого хода, все вакуумные клапаны, MAF Sensor. |
15 | DOME | 15A | Освещение салона. |
16 | ECU-B | 7.5A | BCM, блок управления кондиционера, панель приборов |
17 | RAD NO.1 | 25A | Музыка. |
18 | ABS 3 | 7.5A | ABS. |
19 | H-LP R UPR | 15A | Дальний свет правая фара. |
19 | H-LP L UPR | 15A | Дальний свет левая фара. |
21 | A/F HTR | 25A | Подогрев датчиков кислорода. |
устранение ошибки P0420 на Lexus RX300 | |||
46 | ABS | 60A | Мотор и клапаны ABS. |
47 | ALT | 140A | Система зарядки. + Для чего нужен предохранитель ALT |
48 | RDI | 40A | Вентилятор радиатора. |
49 | CDS | 40A | Вентилятор радиатора. |
схема вентиляторов радиатора RX300 | |||
50 | RR DEF | 30A | Обогрев заднего стекла, обогрев зеркал. + схема |
51 | HEATER | 50A | Вентилятор отопителя. |
52 | MAIN | 50A | Стартер, питание втягивающего реле через реле стартера. |
№ | NAME | ток, А | Защищаемые цепи |
---|---|---|---|
1 | DRL | 7.5A | Дневные ходовые огни (дальний свет вполнакала). |

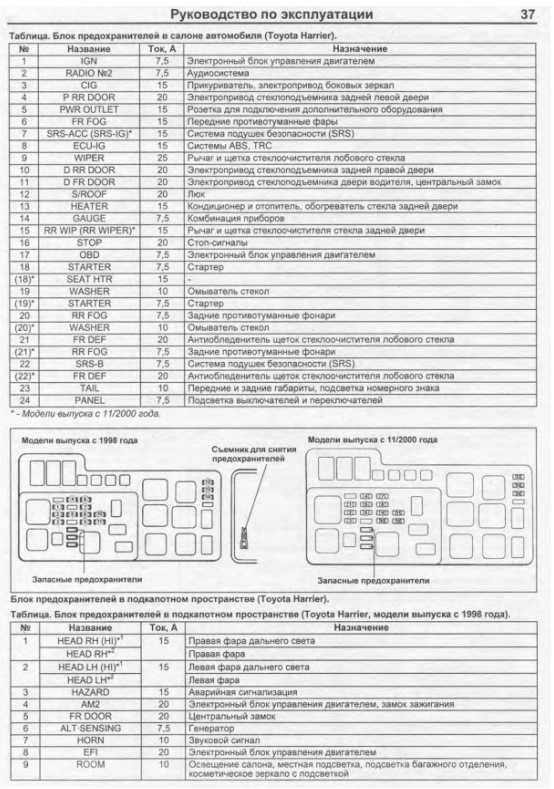

Блок предохранителей в салоне LEXUS RX300

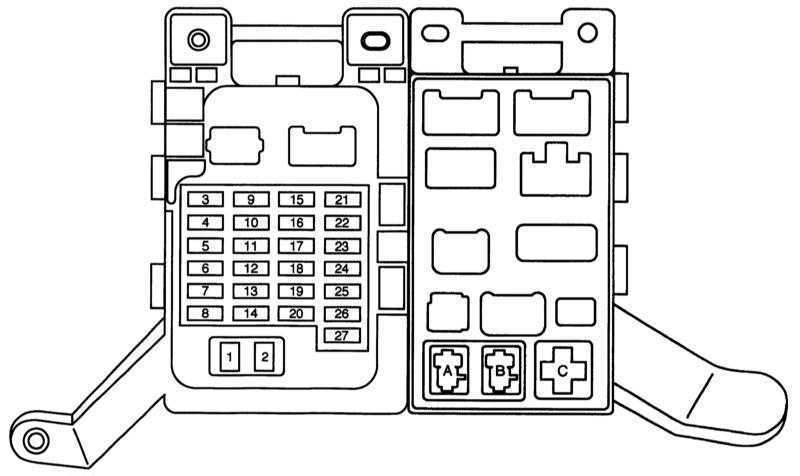

На крышке блока предохранителей находится схема

№ | NAME | ток, А | Защищаемые цепи |
---|---|---|---|
22 | IGN | 7.5A | Блок управления двигателем (IGSW), питание катушки реле топливного насоса, подушки безопасности + схема |
23 | RADIO NO.2 | 7.5A | Аудиосистема |
24 | CIG | 15A | Прикуриватель, управление зеркалами, блокировка рычага коробки передач |
25 | D RR DOOR | 20A | Стеклоподъёмник, замок задней двери |
26 | PWR OUTLET | 15A | Розетка |
27 | FR FOG | 15A | Передние противотуманные фары |
28 | SRS-ACC | 15A | Подушки безопасности + схема |
29 | ECU-IG | 15A | Клемма IG генератора, Аудиосистема, дисплей, зеркало |
30 | WIPER | 25A | Передний стеклоочиститель (дворник) + схема |
31 | P RR DOOR | 20A | Задняя правая дверь, стеклоподъёмник |
32 | P FR DOOR | 20A | Передняя правая дверь, стеклоподъёмник |
33 | S/ROOF | 20A | Люк |
34 | HEATER | 15A | Муфта кондиционера, реле вентилятора отопителя (катушка), питание катушек реле вентиляторов радиатора (всех трёх), панель приборов. |
35 | GAUGE | 7.5A | Панель приборов, лампы заднего хода, реле указателя поворотов, блок контроля исправности ламп (LIGHT FAILURE SENSOR), селектор коробки передач |
36 | RR WIP | 15A | Задний стеклоочиститель (дворник) |
37 | STOP | 20A | Лампы стоп-сигналов не работают стоп-сигналы, решение |
38 | OBD | 7.5A | Питание разъёма диагностики OBD (16 pin) |
39 | SEAT HTR | 15A | Подогрев сидений + схема |
40 | STARTER | 7.5A | Питание реле стартера |
41 | WASHER | 20A | Омыватель + схема |
42 | RR FOG | 7.5A | Задний противотуманный фонарь |
43 | FR DEF | 20A | Обогрев зеркал и заднего стекла + схема |
44 | TAIL | 10A | Лампы габаритов |
45 | PANEL | 7.5A | Подсветка панели приборов |
53 | AM1 | 40A | Замок зажигания |
54 | POWER | 30A | Электропривод сидений |
Реле с обратной стороны салонного блока предохранителей
На обратной стороне салонного блока предохранителей расположены три реле
Обозначение | Управляемые цепи |
---|---|
A | Реле габаритов |
B | Реле противотуманных фар |
С | Реле питания аксессуаров ACC |
