Engine compartment
There are two boxes under the hood of the Mazda cx 7: (1) the main fuse and relay box and (2) an additional relay box.

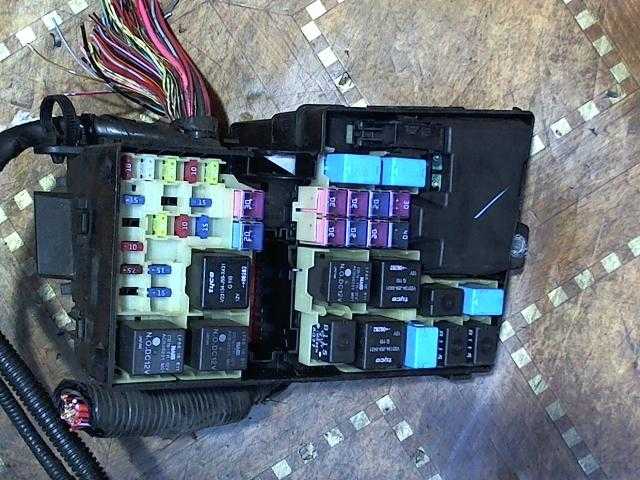

Main fuse box
To access the unit, lift the protective cover.

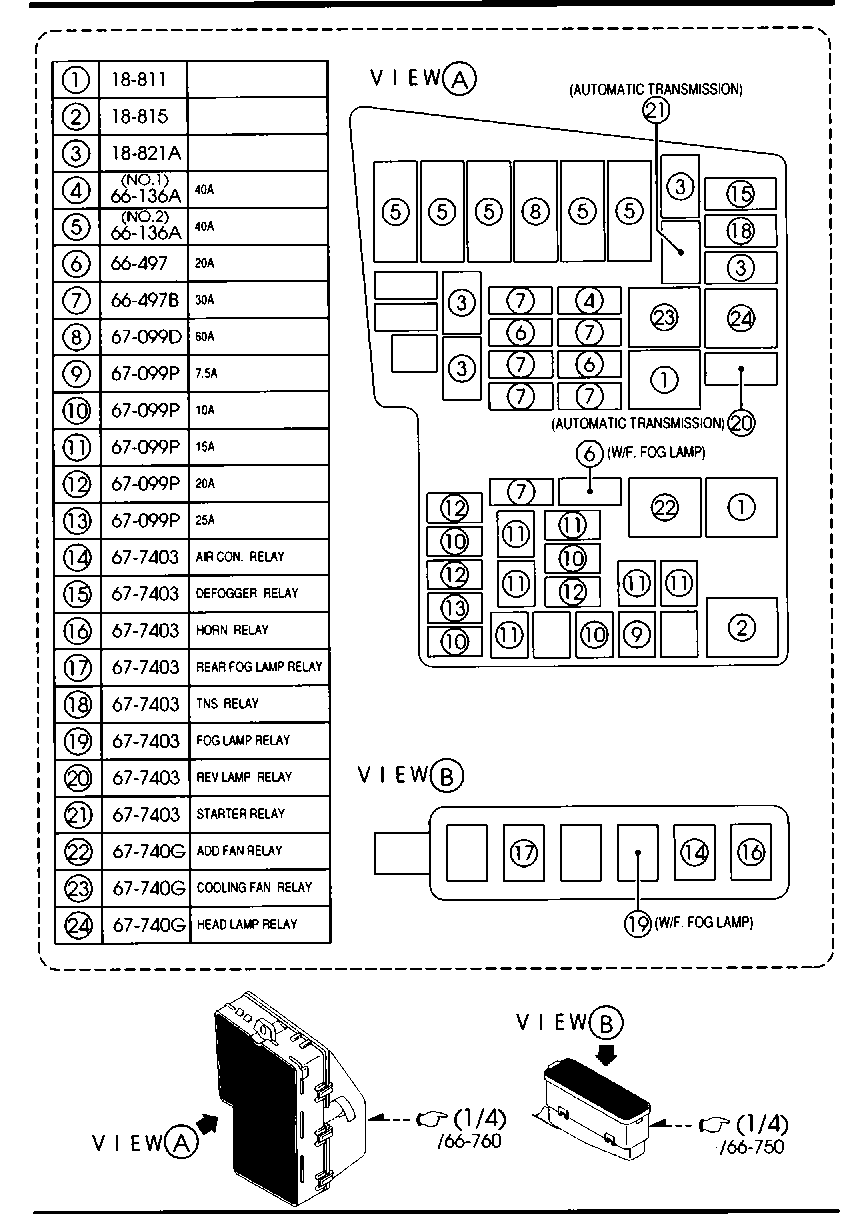

Diagram
Designation 1
| 1 | 40A IGN2 – Ignition system |
| 2 | 40A BLOWER – Fan electric motor |
| 3 | 60A BTN – Protection of various electrical circuits |
| 4 | 40A FAN 2 – Radiator fan |
| 5 | 40A IGN1 – Ignition system |
| 6 | 40A FAN1 – Radiator fan |
| 7 | 40A P.SEAT – Electric seat |
| 8 | 30A INJ – Fuel injection system |
| 9 | 20А ROOF – Roof hatch |
| 10 | 30A BOSE – Bose Sound System |
| 11 | 30A ENGINE – Engine management system |
| 12 | 20А D.LOCK – Electrically operated locks |
| 13 | 30A P.WIND – Power windows |
| 14 | 30A FUEL PUMP – Fuel pump |
| 14 | 40A IG KEY2 – Ignition system |
| 15 | 40A ABS1 – ABS |
| 16 | 20A ABS2 – ABS |
| 17 | 7.5A DSC – DSC System |
| 18 | 20А FOG – Fog lights |
| 19 | 30A DEF – Heated rear window |
| 20 | 15A TNS – Parking light, license plate light, entrance system light |
| 21 | 10A A / C – Air Conditioning |
| 22 | 20A ETC – Accelerator pedal position sensor |
| 23 | 15A H / LH1 – Headlight range control |
| 24 | 15А DRL – Daytime running light |
| 25 | 15A H / L LO RH – Right low beam headlamp |
| 26 | 15А H / L LO LH – Left low beam headlamp |
| 27 | 7,5А ENG BAR 2 – РСМ (power distribution module) |
| 28 | 10A ECM – Engine management system |
| 29 | 15А ENG BAR 1 – Air flow meter, EGR valve |
| 30 | 20А RWIND2 – Electrically operated glass lifters |
| 31 | 10А STOP – Stop lights |
| 32 | 20А HORN – Sound signal |
| 33 | 25A ENGB + – PCM (power distribution module) |
| 34 | 10А HAZARD – Hazard warning lights, direction indicators |
Designation 2
| 1 | PCS – Pre-emergency safety system |
| 2 | 40A BLOWER – Fan electric motor |
| 3 | 30A FUEL PUMP – Fuel pump |
| 4 | 40A FAN 2 – Radiator fan |
| 5 | 40A IG KEY1 – Ignition system |
| 6 | 40A FAN1 – Radiator fan |
| 7 | 30A P.SEAT (D) – Electric driver’s seat |
| 8 | 30A INJ1 – Fuel injection system |
| 9 | P.SEAT – Electric Passenger Seat |
| 10 | 30A BOSE – Audio system |
| 11 | 30 ENGINE – Engine management system |
| 12 | 20А D.LOCK – Electrically operated locks |
| 13 | 30A P.WIND – Electrically operated glass lifters |
| 14 | 40A IG KEY2 – Ignition system |
| 15 | 40A ABS1 – ABS |
| 16 | 20A ABS2 – ABS |
| 17 | DSC – Vehicle Stability System |
| 18 | 20А Н / L / CLEAN / ROOF – Cleaner of headlights |
| 19 | 30A DEF – Rear defroster |
| 20 | 15A TNS – Parking light, license plate light, entrance system light |
| 21 | 10A A / C – Air Conditioning |
| 22 | 20А TRAILER/TCM – ТСМ |
| 23 | 15А HEAD HI RH – Right high beam headlamp |
| 24 | 15А HEAD HI LH – Left high beam headlamp |
| 25 | 15A HEAD LO RH – Right low beam headlamp |
| 26 | 15А HEAD LO LH – Left low beam headlamp |
| 27 | 20A ETC – Accelerator pedal position sensor |
| 28 | 7,5А ENG BAR 2 – РСМ (power distribution module) |
| 29 | 10A ECM – Engine management system |
| 30 | 10A INJ1 – Fuel injection system |
| 31 | 15А ENG BAR 1 – Air flow meter, EGR valve |
| 32 | 15А FOG – Fog lights |
| 33 | 10А STOP – Stop lights |
| 34 | 20А HORN – Sound signal |
| 35 | 25A ENGB + – PCM (power distribution module) |
| 36 | 10А HAZARD – Hazard warning lights, direction indicators |
Relay
| R4 | Heated rear window relay |
| R5 | Lighting lamp circuit control relay |
| R6 | Реле drive-by-wire |
| R7 | Headlight relay |
| R8 | Back-up headlight relay |
| R9 | Fuel pump relay |
| R10 | Starter relay No. 2 |
| R11 | Cooling fan relay # 2 |
| R12 | Fan relay |
| R13 | Fuel pump speed control relay |
| R14 | Injector relay |
| R15 | Starter relay No. 1 |
| R16 | Main relay |
| R17 | Cooling fan relay # 1 |
Diagram
Assignment
- Rear fog lamp relay
- Fog lamp relay
- Air conditioner relay
- Horn relay
- Brake light relay
This is where we end, and if you have something to add, we will be glad to comment.
Замена аккумулятора
Потребность поменять устаревший аккумулятор на Mazda CX-5 возникает при снижении максимального уровня мощности ниже 25%. Установить емкость можно при помощи нагрузочной вилки либо другим способом. Аккумуляторная батарея, потерявшая более трех четвертей заряда восстановлению не подлежит. Конструкция автомобиля упрощена, поэтому можно осуществить установку даже при отсутствии опыта.
Ход замены аккумулятора включает:
- Предварительно требуется отключить от отрицательного контакта старой батареи датчик электрического тока для отключения питания бортового компьютера.
- Отсоединить все клеммы.
- Затем, требуется снять планку для фиксации.
Затем, требуется подождать около 5-10 минут, пока память импульсно-кодовой модуляции не будет очищена. Затем установите новый аккумулятор в порядке, обратном снятию старого.
Предохранители и реле Mazda 6 (GH), 2007 — 2012
Основная часть целей питания японского автомобиля защищена предохранителями. Фары, электровентиляторы, бензонасос и другие мощные потребители тока подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.
Приведенные схемы актуальны для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, в кузове седан, универсал и хэтчбек, с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).
В салоне
Блок расположен с водительской стороны, за пластиковой крышкой. 1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…
2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.
Общий вид блока.
| Схема предохранителей салонного блока Мазда 6 (GH) | ||
| № | Ток, А | Расшифровка |
| 1 | 30 | Стеклоподъемники |
| 2 | 10 | Система адаптивного освещения |
| 3 | 30 | Центральный замок двери |
| 4 | — | Резерв |
| 5 | 7,5 | Освещение панели приборов |
| 6 | 15 | Предохранитель прикуривателя мазда 6 |
| 7 | 5 | Электропривод боковых зеркал заднего вида |
| 8 | 15 | Электрическая розетка |
| 9 | — | Резерв |
| 10 | — | Резерв |
| 11 | 15 | Система управления двигателем |
| 12 | 5 | Система безопасности |
| 13 | 15 | Панель приборов |
| 14 | — | Резерв |
| 15 | 20 | Стеклоочиститель и стеклоомыватель |
| 16 | 10 | Компрессор кондиционера |
| 17 | 10 | Стеклоочиститель и стеклоомыватель двери задка |
| 18 | 15 | Плафоны освещения салона |
В моторном отсеке
Блок находится в левой части подкапотного пространства, около АКБ.
1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…
2) …и снимите крышку.

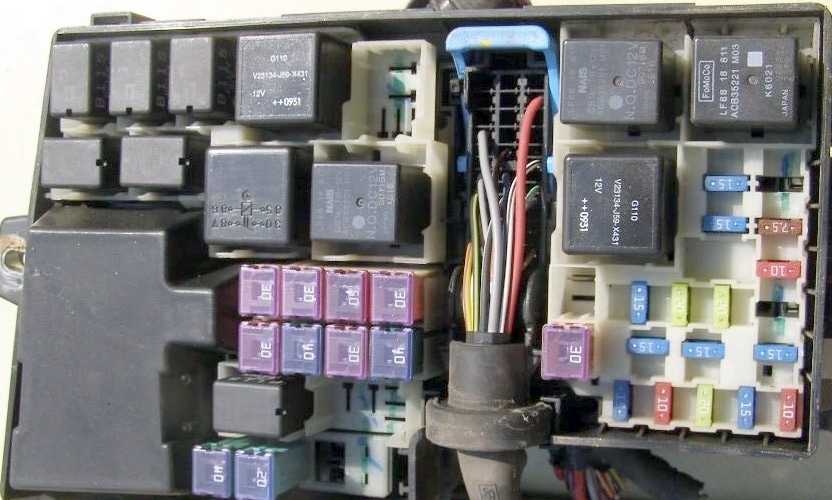

Фото — пример.
| Схема элементов в моторном блоке Мазда 6 (GH) | ||
| № | Ток, А | Описание |
| Реле | ||
| R1 | Реле компрессора кондиционера | |
| R2 | Главное реле | |
| R3 | Реле ближнего света фар | |
| R4 | Реле стартера | |
| R5 | Реле звукового сигнала | |
| R6 | Задние фонари | |
| R7 | Реле бензонасоса | |
| R8 | Электрическая розетка | |
| R9 | Репе малых оборотов вентилятора системы охлаждения двигателя | |
| R10 | ||
| R11 | Реле дальнего света фар | |
| R12 | Реле высоких оборотов вентилятора системы охлаждения двигателя | |
| R13 | ||
| R14 | Реле обогревателя заднего стекла | |
| R15 | Реле стартера | |
| R16 | Реле передних противотуманных фар | |
| R17 | — | |
| R18 | Реле обогревателя | |
| Предохранители | ||
| 1 | 40 | Отопитель |
| 2 | 40 | — |
| 3 | 30 | Электростеклоподъемники |
| 4 | 40 | Система пуска двигателя |
| 5 | 40 | Защита электрических цепей |
| 6 | 60 | Антиблокировочная система АБС |
| 7 | 30 | Электровентилятор системы охлаждения двигателя |
| 8 | 20 | AUX HEATER |
| 9 | 30 | Электровентилятор системы охлаждения двигателя |
| 10 | 50 | PRECRASH |
| 11 | 40 | Обогреватель заднего стекла |
| 12 | 40 | Электропривод регулировки сиденья |
| 13 | 10 | Система кондиционирования |
| 14 | 15 | Электрическая розетка |
| 15 | DIECER | |
| 16 | — | |
| 17 | 15 | Электропривод люка крыши |
| 18 | 20 | Эпектрообогрев сидений |
| 19 | 15 | Блок управления оборудованием салона |
| 20 | 25 | Аудиосистема |
| 21 | 20 | Омыватель фар |
| 22 | 15 | Противотуманные фары |
| 23 | 25 | Электропривод замка двери |
| 24 | — | |
| 25 | — | |
| 26 | 5 | Стоп-сигналы |
| 27 | 15 | Звуковой сигнал |
| 28 | 5 | Система управления двигателем |
| 29 | 10 | Указатели поворота и аварийная сигнализация |
| 30 | — | — |
| 31 | 10 | Электронная система блокировки рулевого вала |
| 32 | 10 | Система управления двигателем |
| 33 | — | — |
| 34 | 40 | Защита электрических цепей |
| 35 | — | |
| 36 | GLOWSIG | |
| 37 | — | |
| 38 | 7.5 | Электрообогрев зеркал |
| 39 | 30 | Антиблокировочная система АБС и система стабилизации |
| 40 | 15 | Правая лампа ближнего света фар |
| 41 | 15 | Левая лампа ближнего света фар |
| 42 | 10 | Правая лампа дальнего света фар |
| 43 | 10 | Правая лампа ближнего света фар |
| 44 | 15 | Форсунки |
| 45 | 20 | Бензонасос |
| 46 | GLOW | |
| 47 | 10 | Система управления двигателем |
| 48 | 10 | Форсунки |
Описание электрооборудования
Специфика работы, набор электрооборудования (Мазда Демио, электрическая схема) принципиально не отличается от похожих моделей, потому что здесь тоже присутствуют функциональные устройства:
- предохранитель;
- управление агрегатом;
- аварийная сигнализация;
- центральный замок;
- электроприводы;
- антиблокировочная система тормозов.
Каждый элемент по отдельности выполняет определенную функцию.
Электросхемы (Мазда Демио электрическая схема), отдельные блоки используются для работы агрегатов, деталей. Они обеспечивают работоспособность ключевых, второстепенных узлов.
Предохранители и реле Mazda CX-7 (ER), 2006 — 2012
Mazda CX-7 является серийной версией концепта MX-Crossport. Производство началось весной 2006 года на заводе в японской Хиросиме. В 2009 году автомобиль пережил рестайлинг. В данном материале мы подробно разберем схемы предохранителей Мазда CX-7 (кузовной индекс ER) 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Находится с водительской стороны, за защитной крышкой.
Для замены предохранителей в монтажном блоке, расположенном в салоне автомобиля, выполните следующее. 1. Потяните крышку блока на себя.
2. . и, преодолевая сопротивление фиксаторов снимите крышку монтажного блока.
| Схема элементов в салонном блоке (вариант 1) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Стеклоподъемники с электрическим приводом | 30 |
| 2 | Дополнительная электрическая розетка в салоне, прикуриватель | 15 |
| 3 | Зеркало с электрическим приводом | 7,5 |
| 4 | Дополнительная электрическая розетка | 15 |
| 5 | Резерв | |
| 6 | Очиститель и омыватель ветрового стекла | 30 |
| 7 | Обогреватель зеркала | 7,5 |
| 8 | Измеритель расхода воздуха, клапан EGR | 7,5 |
| 9 | Стеклоподъемники с электрическим приводом | 15 |
| 10 | Усовершенствованная система пассивной безопасности, подушки безопасности | 7,5 |
| 11 | Система управления двигателем | 15 |
| 12 | Комбинация приборов | 15 |
| 13 | Подсветка панели приборов | 10 |
| 14 | Аудиосистема, верхнее освещение салона | 15 |
| 15 | Обогреватель сидения | 20 |
| 15 | Задние противотуманные фары | |
| 16 | Кондиционер | 10 |
| 16 | Охранная сигнализация | |
| 17 | Обогреватель сидений | 20 |
| 18 | Кондиционер | 10 |
| 19 | Задний стеклоочиститель и омыватель | 10 |
| Схема (вариант 2) | |
|---|---|
| №/Ток, А | Расшифровка |
| 1 (15 А) | Розетка для подключения дополнительного оборудования в салоне, предохранитель прикуривателя (OUTLET1) |
| 2 (15 А) | Розетка для подключения дополнительного оборудования в багажном отделении (OUTLET2) |
| 3 (7,5 А) | Регулировка зеркал заднего вида — P.MIR |
| 4 (30 А) | Стеклоочиститель и омыватель ветрового окна — WIPER |
| 5 (7,5 А) | Обогрев стекла двери задка |
| 6 (7,5 А) | Датчик массового расхода воздуха, клапан системы рециркуляции отработавших газов (EGR) |
| 7 (15 А) | Стеклоподъемники |
| 8 (7,5 А) | Подушки безопасности А/В |
| 9 (15 А) | Система управления двигателем ENGINE |
| 10 (10 А) | Комбинация приборов |
| 11 (5 А) | Охранная сигнализация |
| 12 (15 А) | Освещение салона ROOM |
| 13 | Резерв |
| 14 (10 А) | Освещение панели приборов ILLUMI |
| 15 (20 А) | Подогрев сидений SEAT |
| 16 (10 А) | Кондиционер А/С |
| 17 (10 А) | Очиститель и омыватель стекла двери задка |
| 18 (10 А) | Задний противотуманный фонарь |
| За прикуриватель в данном исполнении отвечает предохранитель №1 на 15 А. |
Основной блок №1
Для получения доступа к блоку №1 необходимо поднять пластиковую крышку.
| Схема (Вариант 1) | |
|---|---|
| №/Ток, А | Описание |
| Предохранители | |
| 1 (10 А) | Указатели поворота и сигнализация |
| 2 (25 А) | Система управления двигателем |
| 3 (20 А) | Звуковые сигналы |
| 4 (10 А) | Стоп-сигналы |
| 5 (20 A) | Стеклоподъемники |
| 6 (15 А) | Датчик массового расхода воздуха, клапан системы рециркуляции отработавших газов |
| 7 (10 A) | Система управления двигателем |
| 8 (7.5 A) | Электронный блок управления двигателем |
| 9 (15 A) | Омыватель фар |
| 10 (15 A) | Дальний свет |
| 11 (20 A) | Датчик положения педали управления дроссельной заслонкой |
| 12 (10 А) | Кондиционер A/C |
| 13 (15 А) | Габаритные огни TNS, фонари освещения номерного знака |
| 14 (15 А) | Ближний свет (левая блок-фара) |
| 15 (15 А) | Ближний свет (правая блок-фара) |
| 16 (30 А) | Обогрев стекла двери задка |
| 17 (20 А) | Противотуманные фары |
| 18 (30 А) | Предохранитель бензонасоса FUEL |
| 19 (30 А) | Стеклоподъемники |
| 20 (20 А) | Центральный замок |
| 21 (30 А) | Система управления двигателем |
| 22 (30 А) | Аудиосистема |
| 23 (20 А) | Люк в крыше |
| 24 (30 А) | Форсунки |
| 25 (40 А) | Регулировка положения сидений |
| Реле | |
| R1 | Система впрыска (Injector relay) |
| R2 | Реле бензонасоса (Fuel pump relay) |
| R3 | Основной (левый) вентилятор системы охлаждения |
| R4 | Вентилятор воэдухонагнетателя |
| R5 | Дополнительный (правый) вентилятор системы охлаждения |
| R6 | Система пуска |
| R7 | Реле бензонасоса (Fuel pump relay (CIRCUIT)) |
| R8 | Главное реле |
| R9 | Система пуска |
| R10 | Свет заднего хода |
| R11 | Головной свет |
| R12 | Педаль управления дроссельной заслонкой |
| R13 | Габаритные огни, фонари освещения номерного знака (TNS relay) |
| R14 | Обогрев стекла двери задка |
| В монтажном блоке под отдельной крышкой установлены силовые предохранители] |
Блок реле №2
Расположение элементов в блоке реле №2.
1 — реле заднего противотуманного фонаря; 2 — реле противотуманных фар; 3 — реле кондиционера; 4 — реле звукового сигнала

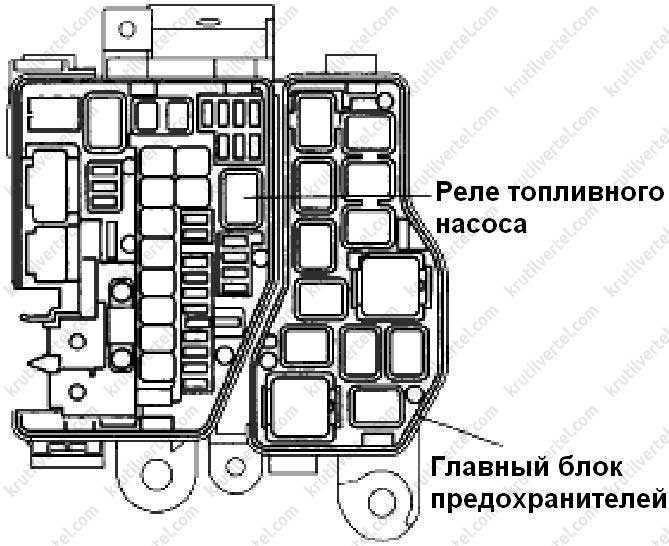

Блок под капотом
Он устанавливается в левой части моторного отсека, рядом с аккумулятором.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,1,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Пример схемы с крышки блока
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Предохранители
Схема предохранителей
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,1,0 —>
Назначение предохранителей
Схема реле
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Обозначение реле
p, blockquote 23,0,0,0,0 —>
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТОВ) |
| A/C RELAY | РЕЛЕ КОНДИЦИОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНИХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
| FUEL PUMP RELAY | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| OUTLET RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРЫ (БЛИЖНИЙ) |
| IG1 RELAY | РЕЛЕ ЗАЖИГАНИЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛА |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
Давно собирался задать вопрос и все не доходили руки. Ситуация следующая — воткнул в прикуриватель (в салоне) насос и он его спалил. Думал сгорел предохранитель, а при прохождении ТО сказали, что дело не в предохранителе, а сгорела плата. Случай по словам ОД не страховой и покупать плату надо самому. В наличие тогда их не оказалась, а система заказа не работала, в итоге забил. Хочу понять — действительно ли случай не страховой? Ведь предохранитель должен был ее сберечь и обошлось бы все его заменой, а теперь я должен покупать плату.
Буду благодарен за высказанные мнения.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
- Имя: Илья
, Главный аргумент будет у ОД это прикуриватель и ничего туда кроме прикуривателя сувать нельзя, для другого есть розетка.
Был как-то судебный случай, сгорела машина от прикуривателя, суд встал на сторону ОД и производителя.
Mazda CX-5 2.0 AT 2WD Arctic White + биксенон
- Откуда: Одинцово
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Имя: Андрей
Так Вы сами то предохранитель проверяли?
Только не просто визуально, желательно прозвонить, иногда бывает невидимое повреждение.
- Откуда: Питер
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.0 ACTIVE 2WD
- Имя: Юрий
- Откуда: ЯНАО
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5 SUPREME 4WD
- Имя: Андрей
Да это по японски электрическая розетка а по русски «прикуриватель» , у двух поочередно (задний вчера салонный сегодня) сгорели предохранители от авто насоса который на 15 ампер. Предохранители тоже на 15 ампер. Причем пользовался насосом на заднем несколько дней и на переднем (колесо пропускало а в шиномонтажку некогда ехать). Ну вообщем прочитал мануал купил предохранители. Проверил салонный сгоревший оказался визуально видно, под капотом который целый на вид был, заменил его тем предохранителем который запасной на крышке находится, и что вышло не работает передняя розетка, заменил на чешские «тесла» заработало. Менял на 20 ампер чтоб насос держали, а перед ТО поставлю на 15 ампер. Тоже думал, раз поменял предохранитель на новый и не работала розетка, что то сгорело.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
- Имя: Илья
В машине есть 1 прикуриватель и 2 розетки (в подлокотнике и в багажнике) и на них написано 120W
FGIPO, 120W это 10 ампер, зачем сувать туда устройства 15 амперные (180W).
Предохранители Мазда СХ 5 защищают электрические цепи автомобиля от короткого замыкания. Предохранитель имеет плавкую вставку, которая перегорает и размыкает цепь, сохраняя элементы электрооборудования. При отказе кнопки, лампы или дополнительного оборудования необходимо проверить и заменить соответствующий предохранитель
Для этого важно знать расположение каждого

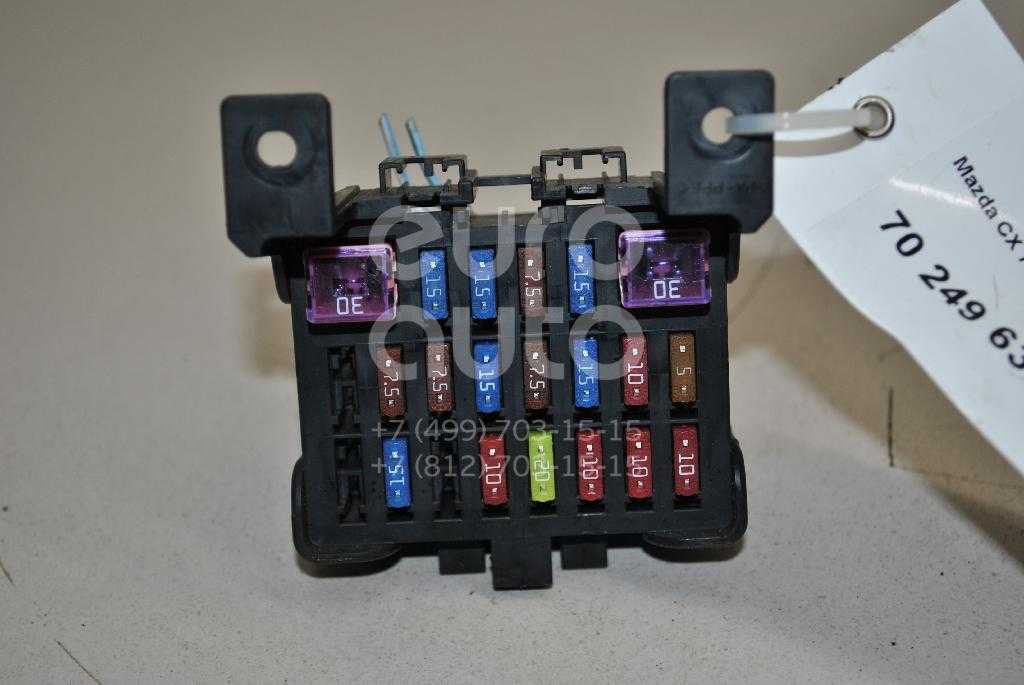

Dashboard fuse box
It is located at the bottom of the dashboard on the driver’s side, behind the protective cover. Pull the cover towards you to access.
Type 1
Diagram
Assignment
| 1 | 15А OUTLET 1 – Additional electrical outlet in the cabin, cigarette lighter |
| 2 | 15A OUTLET 2 – Additional electrical outlet in the trunk |
| 3 | 7,5А P.MIR – Mirror with electric drive |
| 4 | 30A WIPER – Cleaner and washer of a windshield |
| 5 | 7.5A M.DEF – Heated mirror |
| 6 | 7,5А ENG BAR 3 – Air flow meter, EGR valve |
| 7 | 15A P.WIND – Electrically operated glass lifters |
| 8 | 7.5A A / B – Passive safety system, Airbags |
| 9 | 15A ENGINE – Engine management system |
| 10 | 10A METER – Instrument cluster |
| 11 | 5A BBS – Security structure |
| 12 | 15A ROOM – Interior lighting, Audio system |
| 13 | Reserve |
| 14 | 10A ILLUMI A / C – Illumination of the instrument panel |
| 15 | 20A SEAT – Heated seat |
| 16 | 10A A / C – Air conditioner |
| 17 | 10А R.WIP – Wiper and washer of rear window |
| 18 | 10А R.FOG – Rear fog lamp |
Type 2
Diagram
Protected components
| 1 | 30A P.WIND2 – Electrically operated glass lifters |
| 2 | 15А OUTLET 1 – Additional electrical outlet in the cabin, cigarette lighter |
| 3 | 7,5А P.MIR – Mirror with electric drive |
| 4 | 15А OUTLET 2 – Additional electrical outlet |
| 5 | Reserve |
| 6 | 30A WIPER – Cleaner and washer of a windshield |
| 7 | 7.5A M.DEF – Heated mirror |
| 8 | 7,5А ENG BAR 3 – Air flow meter, EGR valve |
| 9 | 15A P.WIND – Electrically operated glass lifters |
| 10 | 7.5A A / B – Advanced passive safety system, airbags |
| 11 | 15A ENGINE – Engine management system |
| 12 | 15A METER – Instrument cluster |
| 13 | 10A ILLUMI – Illumination of the instrument panel |
| 14 | 15A ROOM – Audio system, upper interior lighting |
| 15 | 20A SEAT – Heated seat |
| 15 | R.FOG – Rear fog lights |
| 16 | 10A A / C – Air Conditioning |
| 16 | SIREN – Security alarm |
| 17 | 20A SEAT – Heated seats |
| 18 | 10A A / C – Air Conditioning |
| 19 | 10А R.WIP – Rear wiper and washer |
Тюнинг и стальной обвес на Ауди Q7 в Tuning-Jeep! Аксессуары для силового тюнинга Audi Q7! 100% тюнинг Ауди Ку 7 невозможен без силового обвеса!
Артикул: AUQ7.47.0026 (A)
Производитель: CAN
Артикул: AUQ7.48.0026 (A)
Производитель: CAN
Артикул: AUQ7.48.0027 (A)
Производитель: CAN
Артикул: AUQ7.69.0026 (A)
Производитель: CAN
Артикул: AUQ7.53.0026 (A)
Производитель: CAN
Артикул: AUQ7.77.0026 (A)
Производитель: CAN
Артикул: AUQ7.78.0026 (A)
Производитель: CAN
Артикул: AUQ7.52.0026 (A)
Производитель: CAN
Артикул: AUQ7.56.0026 (A)
Производитель: CAN
Артикул: AUQ7.55.0026 (A)
Производитель: CAN
Артикул: AUQ7.54.0026 (A)
Производитель: CAN
Артикул: AUQ7.57.0026 (A)
Производитель: CAN
Артикул: AUQ7.51.0026 (A)
Производитель: CAN
Артикул: NPA11-C05-774Beige
Производитель: NordPlast
Артикул: NPA00-T05-775Beige
Производитель: NordPlast
Артикул: CNT01-16Q7-003A/004A
Производитель: OEM-Tuning
Артикул: CNT01-16Q7-003/004
Производитель: OEM-Tuning
Артикул: NPL-Po-05-77Beige
Производитель: NordPlast
Артикул: NPL-P-05-77Beige
Производитель: NordPlast
Артикул: CNT01-14Q7-003B/004B
Производитель: OEM-Tuning
Артикул: CNT01-Q7-003B/004B
Производитель: OEM-Tuning
125031490114902124901249112492124931246112462124631246412465124661246712468124691247012471124721247312474124751247612477124781247912480124811248212483124851248612484124981249912500125011250212457124581246012489124591248812456125081248714893148941250612507124941249512496124971489514896148971489814899149001250414003140061400714005140041253412535125361253712538125241253912540125411254212515125161251712518125221254312544125451490414905125191490312511125201250912510125251251412521125121251312523125271252812529125301253112532125331494114940
Задние фонари
Многие автовладельцы Мазда CX-7 сталкиваются с проблемой образования копоти внутри задних фар и тогда требуется производить их чистку или замену самих ламп.
Алгоритм замены ламп в задних фонарях:
- снять навесные элементы;
- отсоединить лампы;
- демонтировать саморезы;
- разогреть скрепляющий состав до расплава;
- отсоединить стекло от деталей корпуса.
По сути, единственный метод демонтажа задних фонарей на Мазда CX-7 — нагрев, и дома это вполне можно сделать самостоятельно. Однако стоит понимать, что любые неосторожные или неумелые действия могут привести к повреждениям задних фонарей.
Любые действия по ремонту фонарей Мазда CX-7 любого типа требует определенных знаний и умений. Лучше всего поручить данные работы профессиональным специалистам, которые быстро все выполнят и будут гарантировать качество работ. Помимо этого, не стоит экономить на самих лампах — лучше выбрать оригинальную продукцию от проверенных производителей.
Мазда Премаси – функциональный и сдержанно элегантный автомобиль производства японского автоконцерна Мазда, относящийся к классу…
Мазда Премаси — автомобиль японского производства, относящийся к классу малотиражных минивэнов. Первая модель этой серии…
Mazda Premacy– один из лучших представителей японского автопрома, позиционируемый, на автомобильном рынке, как семейный минивэн…
Источник
Зачем менять предохранитель кондиционера на Mazda CX 7?
.Итак, давайте начнем нашу страницу с контентом о расположении предохранителя кондиционера вашего Mazda CX 7 интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Действительно, если ваш кондиционер не работает на Mazda CX 7 Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, весьма вероятно, что причиной является предохранитель. Вы должны знать, что предохранитель действует как устройство безопасности для предотвращения перенапряжения на Mazda CX 7 . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Mazda CX 7, когда он больше не работает без видимой причины .
Как определить неисправность реле кондиционера
Реле кондиционера играет ключевую роль в работе системы кондиционирования воздуха автомобиля Mazda CX-7. Оно отвечает за включение и выключение компрессора кондиционера, что позволяет поддерживать оптимальную температуру и комфорт в салоне.
Если ваш кондиционер перестал работать, возможно, что проблема в неисправности реле кондиционера. Вот несколько признаков, которые могут указывать на неисправность реле:
- Отсутствие работы кондиционера. Если воздух в салоне не охлаждается и кондиционер не включается, это может быть признаком неисправности реле.
- Неустойчивая работа кондиционера. Если кондиционер иногда включается и выключается сам по себе, возможно, что реле не работает корректно и приводит к такому поведению системы.
- Шумы или щелчки. Если вы слышите необычные звуки из области реле кондиционера, это может говорить о его неисправности.
- Перегорание предохранителей. Если предохранители, отвечающие за работу кондиционера, перегорают часто, возможно, проблема в реле.
Если вы заметили один или несколько из этих признаков, вам следует проверить и, возможно, заменить реле кондиционера. Однако, перед заменой реле, рекомендуется провести диагностику с помощью специализированного оборудования или обратиться к профессионалам. Это позволит детально выявить неисправность и предпринять соответствующие меры по ее устранению.
Последовательность действий при замене реле кондиционера
Если у вас возникла необходимость заменить реле кондиционера на автомобиле Mazda CX-7, следуйте следующей последовательности действий:
- Откройте капот автомобиля и поднимите его.
- Найдите расположение реле кондиционера, обычно оно находится в блоке предохранителей и реле, расположенных в моторном отделении автомобиля. Возможно, вам потребуется использовать руководство по эксплуатации автомобиля, чтобы точно определить его местонахождение.
- Пользуясь пинцетом или другим инструментом, аккуратно отсоедините старое реле кондиционера от разъема.
- Вставьте новое реле кондиционера в разъем, убедитесь, что оно сидит плотно и надежно.
- Закройте капот автомобиля и проверьте работу кондиционера, чтобы убедиться, что новое реле установлено правильно и функционирует корректно.
Если у вас возникают трудности или вы не уверены в своих навыках, рекомендуется обратиться к специалистам-автомеханикам для проведения данной процедуры.
3 Чиповка кроссовера – добавим авто динамики
Автомобили Мазда CX-7 оснащаются дизельным (2,2 TD) и бензиновыми (2,5 и 2,3 л) силовыми агрегатами. Их технические характеристики достаточно высоки. Но любителям быстрой и динамичной езды имеющейся у двигателей мощности недостаточно. Им можно посоветовать произвести чип-тюнинг авто Mazda CX-7. Под этой операцией понимают установку специальной программы, которая корректирует работу электронного блока управления.
Теоретически такую процедуру можно выполнить самому. Нужно будет приобрести специальное программное обеспечение (желательно использовать лицензионные продукты), например, загрузчик Сombiloader или Chiploader, K-Line адаптер. После этого разбираетесь с технологией чип-тюнинга двигателя и приступаете к работе. Схематично операция чиповки выглядит следующим образом:
чип-тюнинг Mazda CX-7
- подключаете к ноутбуку программатор блока управления;
- отсоединяете аккумулятор авто;
- демонтируете панели под центральной консолью, находите ЭБУ, аккуратно достаете его из гнезда (вместе с крепежным кронштейном);
- выполняете прошивку блока;
- устанавливаете ЭБУ на место;
- включаете зажигание, калибруете двигатель.
В идеале после удачного чип-тюнинга ваша СХ-7 станет более динамичной, а двигатель будет мощнее. Также чиповка позволяет оптимизировать работу холостого хода машины и отключить функцию контроля выхлопа (его токсичности), улучшить функциональность силового агрегата при его прогреве, уменьшить расход соляры либо бензина
Важно! Неграмотно выполненный чип-тюнинг может стать причиной возникновения проблем с двигателем СХ-7. Если вы не уверены в своих силах, лучше доверьте модернизацию двигателя профессионалам из автосервиса
Проверка работоспособности кондиционера после замены реле
После замены реле кондиционера в автомобиле Mazda CX-7 необходимо проверить его работоспособность. Это позволит убедиться, что замена реле была произведена успешно и кондиционер функционирует корректно. В этом разделе мы расскажем, как провести проверку и какие признаки указывают на работоспособность кондиционера.
Порядок проверки работоспособности кондиционера:
Запустите автомобиль и убедитесь, что двигатель работает нормально.
Переведите регулятор кондиционера в положение «Включено».
Убедитесь, что свежий воздух поступает в салон автомобиля. Для этого проверьте работу вентиляторов.
Установите желаемую температуру и проверьте, насколько быстро она достигается
Обратите внимание на холодный воздух, который должен выходить из воздуховодов кондиционера.
Убедитесь, что кондиционер работает бесшумно. При ненормальных или громких звуках следует обратиться к специалисту.
Если при проверке кондиционера вы заметили неисправности, такие как отсутствие холодного воздуха, шумы и т. д., то, скорее всего, есть проблемы, требующие дополнительного ремонта или настройки. В этом случае рекомендуется обратиться в ближайший автосервис или к специалистам, чтобы произвести диагностику и ремонт.
Если же проверка кондиционера прошла успешно и он работает безупречно, то ваш автомобиль Mazda CX-7 готов к комфортным поездкам даже в самые жаркие дни.
Реле кондиционера: его назначение и функции
Реле кондиционера — это электронное устройство, которое контролирует работу кондиционера автомобиля. Оно выполняет ряд функций, обеспечивая надежную и эффективную работу системы кондиционирования воздуха.
Основные функции реле кондиционера:
Включение и выключение кондиционера: Реле контролирует подачу электрического тока к компрессору кондиционера и вентилятору. При нажатии кнопки включения кондиционера или при достижении заданной температуры в салоне автомобиля, реле активирует кондиционер, обеспечивая его работу. Когда кондиционер больше не требуется или заданная температура достигнута, реле отключает подачу электричества.
Защита от перегрева: Реле кондиционера мониторит температуру компрессора и вентилятора. Если они начинают перегреваться, реле автоматически выключает кондиционер, чтобы предотвратить возможные поломки или повреждения
Это особенно важно в горячих климатических условиях или при интенсивной эксплуатации кондиционера.
Регулировка оборотов вентилятора: Реле кондиционера может также контролировать обороты вентилятора системы кондиционирования воздуха. При необходимости увеличить или уменьшить скорость вращения вентилятора, реле регулирует подачу электроэнергии, что позволяет получить оптимальный поток воздуха в салоне автомобиля.

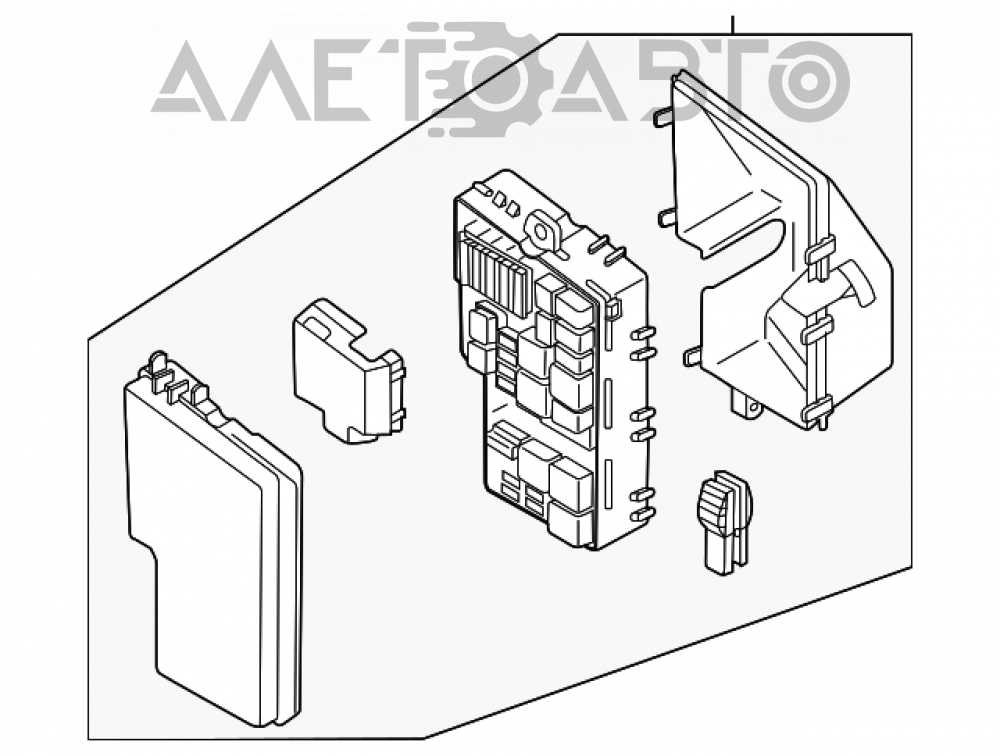

Реле кондиционера находится обычно в блоке предохранителей и реле, расположенном в моторном отсеке автомобиля. Внешний вид реле может варьироваться в зависимости от модели автомобиля и его годов выпуска.
Если возникли проблемы с работой кондиционера, возможно, потребуется проверить или заменить реле кондиционера. Рекомендуется обращаться к специалистам или консультироваться с руководством по эксплуатации автомобиля для правильной диагностики и проведения необходимых ремонтных работ.
