Мазда фамилия предохранители и реле

Диагностика

Диагностику автомобиля можно провести как на СТО при помощи сканера, так и самостоятельно. Самодиагностика Мазда Фамилия до рестайлинга проводится при помощи вольтметра, после — при помощи светодиода. Если диагностика проводится с последним, то в диагностический разъём нужно вставить светодиод, и. по его миганию, определить код ошибки. В целом, ход действий в обоих случаях одинаковый.

При помощи диагностики можно проверить двигатель, трансмиссию, ABS, A/C, Air-Bag.

Чтобы провести самодиагностику, нужно при помощи куска кабеля соединить землю и TEN, TBS, TAC, TAB. Вольтметр стоит включить на постоянное напряжение, а также соединить щуп вольтметра с FEN, а положительный с +В. Потом нужно включить зажигание и смотреть на вольтметр. Если стрелка находится на одном месте, то ошибок нет. Если она начинает скакать, то нужно прочитать код ошибки и заниматься непосредственно ремонтом проблемы.

Диагностические средства

На автомобилях Мазда 323 до 2000 года выпуска компьютерная диагностика в современном варианте не применялась. На этих моделях считывание ошибок осуществляется посредством программы встроенного компьютера ЭБУ и диагностического разъема.

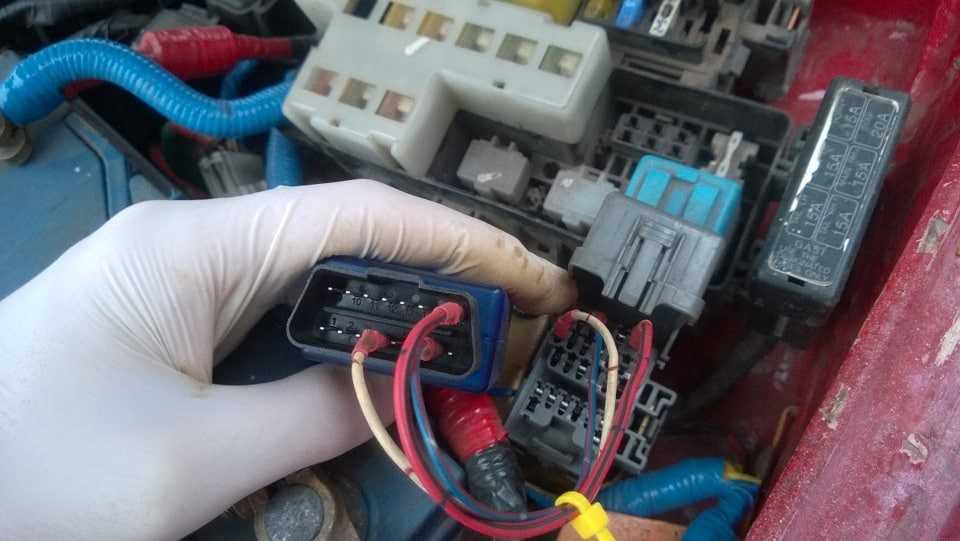

Диагностический разъем в Мазда 323 находится под капотом автомобиля и представляет собой ячеистый блок с буквенными указателями.

Самодиагностика или считывание ошибок происходит следующим образом: металлическая перемычка устанавливается в контакты TEN и GND, а светодиод устанавливаем в контакты FEN и B. Затем включаем зажигание и фиксируем коды ошибок в зависимости от вспышек светодиода.

Схема расположения блоков управления и реле. 4-неизвестных : Электрика и свет

1.Unit/transmitter, keyless (блок управления дистанционного центрального замка)2. Реле центрального замка3. Реле аварийки4. Реле задних противотуманок5. Реле передних противотуманок6. Реле ABS7. BLOWER MOTOR — мотор отопителя салона (он же -кондиционера)8. UNIT,CENTRAL PROCESSING (не понятная тоже хрень)9. Реле передних фар10. Реле обогрева заднего стекла и видимо зеркал заднего вида11. shall lamp relay (непонятная реле)12. Мне непонятная проводка (два вида без подушек и круиза + без подушек с круизом)

А Иммобилайзер Б Датчик температуры воздуха за бортомВ Блок диагностики Подушек безопасностиГ Блок контроля подушек безопасностиД Реле клаксона Е Relay, transfer / running lamp relay Ж Relay, transfer / running lamp relay З Реле омывателя головных фар.

I. Модуль управления (мозги двигателя)II. Блок управления АКППIII. Реле вентилятора (ОЖ/кондиционера)IV. Главное релеV. Реле топливного насосаVI. Реле вентилятора (ОЖ/кондиционера)VII. Лямбда-зондVIII. Лямбда-зондIX. Датчик температуры ОЖ (для показометра в панели приборов)X — XI Датчик температуры ОЖ XII Датчик нейтралкиXIII Датчик выбора передачи заднего ходаXIV. Датчик переключения скоростейXV. Датчик положения коленвалаXVI. Датчик давления маслаОстался не отмеченным ЕГР вроде

Алексей |X6 ноябрь1994, A7|KF-1,AM |1SRS ABS |климат, круиз |обогрев сидений

Как проверить предохранитель на исправность mazda Familia

Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.

Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.

Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.

Световые приборы и панель приборов

Система освещения на Мазда 323 представлена внешними и внутренними световыми приборами. К внешним относятся: основные фары, стоп-сигналы, задние и передние фонари, освещение номерного знака, поворотники, противотуманные фары. Внутренние осветительные приборы – подсветка приборной панели, освещение салона.

На панели приборов Мазда 323 расположены:

— Переключатели управления осветительных приборов, подрулевые переключатели поворотников и сигнализации, переключатели омывателя стекол.

— Дефлекторы обдува боковых стекол, воздуховодов вентиляции и отопления, центральных воздуховодов.

— Дисплеи времени, даты, температуры, радио, скорости, расхода топлива, километража и пр.

— Выключатели аварийной сигнализации, противотуманных фар и фонарей, зажигания.

— Кнопки и переключатели управления системами вентиляции, отопления, кондиционирования.

— Крышки, закрывающие отсек подушки безопасности, блок предохранителей.

— Радио, акустика, пепельница, прикуриватель.

Типы и виды предохранителей mazda Familia

втомобильные предохранители классифицируются по материалу легкоплавкой вставки на:

— свинцовые;
— оловянные;
— сплавные (олово + свинец);
— алюминиевые.
Их важной характеристикой является время срабатывания. Чем быстрее произойдет расплавление вставки, тем более надежно будет защищена схема при коротком замыкании на предмет перегрева проводников, возможного воспламенения

Для этого вставки изготавливают из металлов и сплавов с более низкой температурой плавления (перехода из твердого в жидкое агрегатное состояние). В некоторых типах для ускорения срабатывания применяют подпружинивание (типы FJ).

В автомобиле применяются предохранители различных типоразмеров.
Наибольшее применение в системах автомобилей получили предохранители типов:

— MAXI FX – силовые предохранители в подкапотном блоке;
— FTX NORM – предохранители в подкапотном и салонном блоках;
— FNL VINI – в подкапотном и салонном блоке предохранителей;
— FJ10 – в подкапотном блоке силовых предохранителей.
— В зависимости от номинала предохранителя, обычно указанного на его корпусе, применяется дополнительная цветовая маркировка, точнее, основной цвет его корпуса.

Сигнализация

Для того, чтобы самостоятельно установить или поменять сигнализацию на Мазда 323 необходимо знать особенности необходимых точек подключения в электрической цепи. Рассмотрим на примере электропроводку на Мазда 323 1998 года.

1. Цепь – «+12». Расположение – блок предохранителей. Цвет – белый или красный. Полярность — положительная.
2. Цепь – «зажигание». Расположение – жгут замка зажигания. Цвет — голубой. Полярность — положительная.
3. Цепь – «поворотники». Расположение – разъемы у рулевой колонки. Цвет – зеленый/белый и зеленый/черный. Полярность – у обеих положительная.
4. Цепь – «концевики дверей». Расположение – жгут задний у блока предохранителей. Цвет – черный/синий. Полярность — отрицательная.
5. Цепь – «центральный замок». Расположение – зеленое реле под торпедой. Цвет – белый/черный и серый/красный. Полярность – в обоих вариантах отрицательная.
6. Цепь – «стартер». Расположение – жгут замка зажигания. Цвет — черный/голубой. Полярность — положительная.

В других моделях цвет и расположение проводов могут отличаться! При установке необходимо руководствоваться схемой расположения точек подключения на автомобиль и инструкцией по установке сигнализации.

Перед установкой сигнализации на Мазда 323 подготовьте необходимое оборудование и расходные материалы: мультиметр, набор отверток, набор торцевых ключей, паяльник, нож, кусачки, изолента, хомуты из пластика для крепежа проводки, двусторонний скотч, поролон.

Порядок установки сигнализации на Мазда 323:

1. Выберите место для установки основного блока сигнализации. Чаще всего его располагают за приборной панелью (для этого потребуется демонтаж приборной панели) или под приборной панелью.
2. Подключение основного блока к питанию. Выполняется при выключенном зажигании. Для этого используется один из проводов замка зажигания. Минусовый провод крепится к металлическому корпусу авто и к блоку сигнализации.
3. Подключение центрального замка. Его контакты расположены в «блоке комфорта» с водительской стороны.
4. Регулировка световой сигнализации Точки подключения расположены в месте выключателя аварийной сигнализации.
5. Подключение блока сигнализации к замку зажигания.
6. Регулировка открытия дверей осуществляется соответствующими контактами приборной панели. За открытие багажника и капота отвечают «концевики» из сигнализационного комплекта.
7. Установка сирены (звука) проводится в подкапотном пространстве возле корпуса стеклоочистителя.
8. Датчик удара устанавливается рядом с блоком сигнализации.
9. Установка отключения сигнализации происходит в тайном надежном месте, которое определяет сам автовладелец.

Датчики

Все автомобильные датчики Мазда 323 можно условно разделить по нескольким категориям:

1. Датчики управления двигателем. Они отслеживают уровень кислорода и азота в топливе, соотношение воздуха (расходомер воздуха) в топливной смеси, контролируют скорость вращения валов, определяют уровень давления жидкостей и газов, температуру, контролируют топливную систему.
2. Датчики, контролирующие состояние газов.
3. Датчики скорости. В эту группу входят: датчики вращения коленвала, положения дроссельной заслонки, датчик температуры охлаждающей жидкости, Датчик Холла, ДСА, датчик фаз распредвала, датчик регулятора холостого хода.
4. Датчики, определяющие уровень и давление жидкостей. Это датчики уровня топлива, давления масла и расхода топлива.
5. Датчики температуры.
6. Датчики АБС.

Расположение блоков

p, blockquote 6,0,0,0,0 —>

1	Блок управления кондиционером 1 – с автоматическим управлением температурой — в панели управления отопителем, передний
2	Блок управления кондиционером 2 — с автоматическим управлением температурой — в панели управления отопителем, задний — центральная стойка
3	Блок управления вентилятором испарителя (кондиционер) — с задним кондиционером — за правой задней отделочной панелью
4	Блок управления электродвигателем вентилятора кондиционера /отопителя 1 — с автоматическим управлением температурой- передний — блок вентилятора
5	Блок управления электродвигателем вентилятора кондиционера /отопителя 2- с автоматическим управлением температурой — задний- днище кузова, в центре
6	Усилитель сигнала антенны — за панелью приборов, со стороны пассажира
7	Резистор генератора- около дополнительных реле — CV/AUF, с генератором 150А/ АКПП /автоматическим управлением температурой — за центральной частью приборной панели
8	Дополнительная аккумуляторная батарея — под сиденьем водителя
9	Аккумуляторная батарея
10	Блок управления сигналом центрального замка — за приборной панелью
11	Блок управления системы поддержания скорости (с электродвигателем привода дроссельной заслонки) — функции управления системой поддержания скорости выполняет электронный блок управления двигателем
12	Электронный блок управления системой поддержания скорости (без электродвигателя привода дроссельной заслонки) — за приборной панелью, со стороны пассажира
13	Диагностический разъем (DLC) — приборная панель, со стороны водителя
14	Блок диагностики — 05/99 (кроме AAC/ABL /AET/AES /AJA) — в комбинации приборов
15	Реле электродвигателя вентилятора системы охлаждения — за левой фарой
16	Резистор 1/2 электродвигателя вентилятора системы охлаждения — за левой фарой
17	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — D3W/ B4W/D4W) — в отопителе — днище кузова, в центре
18	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W/D7W) — за приборной панелью, со стороны пассажира
19	Зуммер предупреждения об аварийном давлении моторного масла — в блоке управления комбинацией приборов
21	Блок предохранителей /реле, приборная панель 1
22	Блок предохранителей /реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели
23	Блок предохранителей /реле, приборная панель 3 — над блоком предохранителей /реле приборной панели 1
24	Блок предохранителей /реле, приборная панель 4 — за приборной панелью, в центре
25	Блок предохранителей /реле, сиденье водителя — под сиденьем
26	Блок предохранителей /реле, моторный отсек — на аккумуляторной батарее
27	Дополнительный предохранитель (5А/7,5А/ 10А) — в задней части блока аудиосистемы
28	Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой
29	Зуммер предупреждения о не выключенных фарах- в блоке управления комбинацией приборов
30	Резистор электродвигателя вентилятора отопителя- ручное управление температурой- блок вентилятора, передний
31	Звуковой сигнал 1/2 — за передним бампером
32	Блок управления иммобилайзером — за комбинацией приборов
33	Кольцевая антенна иммобилайзера — возле замка зажигания
34	Реле указателей поворота, реле аварийной сигнализации — в выключателе аварийной сигнализации
35	Блок управления комбинацией приборов /цифровой многофункциональный дисплей — в комбинации приборов
36	Датчик температуры наружного воздуха — за передним бампером
37	Блок управления подогревом сиденья водителя — в выключателе подогрева сиденья
38	Блок управления подогревом сиденья пассажира — в выключателе подогрева сиденья
39	Блок управления системы SRS — под панелью приборов, в центре
40	Блок управления электроприводом люка
41	Блок управления тематикой — в дисплее навигационной системы
42	Блок управления интерфей сом телефона — за комбинацией приборов
43	Электронный блок управления КПП — около блока управления двигателем
44	Датчик скорости автомобиля — КПП

Расчет его номинала при установке дополнительного оборудования mazda Familia

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Блок предохранителей для Mazda 323

Найти блок предохранителей сейчас:

Искать через: Номерной знак | Исходный номер | Производители

3 (bm, Bn) 6 Estate (gj, Gl) Cx-3 (dk) Cx-5 (ke, Gh) 2 (de_, Dh_3) 2 (dy) 3 (bk) 323 CV (ba) 323 F Vi ( bj) 323 S Vi (bj) 5 (cr19) 6 универсал (gh) 6 хэтчбек (gg) 6 седан (gg) 6 седан (gh) 6 универсал (gy) 626 V (gf) B-серия (un) Bt -50 Пикап (cd, Un) Cx-7 (er) Demio (dw) Mx-5 I (na) Premacy (cp) Xedos 6 (ca) Xedos 9 (ta)

Выберите год / модель, чтобы найти подходящую подержанную автозапчасть для вашей Mazda 323

1978 — 1986

Mazda 323 I универсал (FA)

1986 — 1998

Mazda 323 III универсал (BW)

1994 — 2001

Mazda 323 C V (BA)

1980 — 1989

Mazda 323 II Хэтчбек (BD)

1998 — 2004

Mazda 323 F VI (BJ)

1985 — 1993

Mazda 323 III Хэтчбек (BF)

1998 — 2004

Mazda 323 S VI (BJ)

Полезные советы

При выборе автомобиля, важную роль играют характеристики двигателя. Основные моменты при выборе двигателя на Mazda Familia:

1. Экономичность. Рост цен на топливо заставляет задуматься о последующих затратах. Поэтому в последнее время все большую популярность приобретают «малотиражные» авто.
2. Мощность. Если экономичность не является приоритетом, то мощностные характеристики станут еще одним важным критерием при выборе двигателя. Далеко не всем придется по душе «спокойная езда», для многих «сила» автомобиля – это внешнее отражение характера хозяина.

Мазда Фамилия неслучайно пользуется такой популярностью у автолюбителей. Это надежный и качественный автомобиль, который при соответствующем обслуживании прослужит без проблем для владельца многие годы.

Предохранители и реле Mazda 323 1998-2003

• Расположение электро-компонентов в автомобиле.
• Расшифровка:

1	Усилитель кондиционера (ручное управление температурой)
2	Блок управления кондиционером (автоматическое управление температурой) — за приборной панелью
3	Блок управления электродвигателем вентилятора кондиционера/отопителя (с автоматическим управлением температурой)
4	Реле электродвигателя вентилятора кондиционера/отопителя
5	Боковой датчик системы SRS, сторона водителя-порог двери
6	Боковой датчик системы SRS, сторона пассажира- порог двери
7	Блок управления противоугонной системой
8	Звуковой сигнал противоугонной системы
9	Реле звукового сигнала противоугонной системы
10	Реле противоугонной системы
11	Аккумуляторная батарея
12	Блок управления центральным замком
13	Блок управления сигналом системы центрального замка
14	Диагностический разъем (DLC)
15	Диагностический разъем (DLC)- под приборной панелью (2001MY)
16	Блок управления электроприводом стеклоподъемника – в двери
17	Блок управления ESP (система курсовой устойчивости) -если есть
18	Реле противотуманных фар
19	Реле задних противотуманных фонарей
20	Блок предохранителей/реле приборная панель
21	Блок предохранителей/реле, моторный отсек
22	Реле обогревателя заднего стекла
23	Резистор электродвигателя вентилятора отопителя (ручное управление температурой)
24	Звуковой сигнал 1
25	Звуковой сигнал 2
26	Электронный блок управления иммобилайзером
27	Кольцевая антенна иммобилайзера -возле замка зажигания
28	Реле-прерыватель указателей поворота
29	Блок управления комбинацией приборов- за приборной панелью
30	Датчик температуры окружающего воздуха
31	Реле прерывистого режима работы очистителя заднего стекла
32	Реле стартера — если есть
33	Датчик положения рулевого колеса – если есть
34	Реле электропривода люка- потолочная панель
35	Электронный блок управления SRS
36	Датчик ускорения (подвеска с электронным управлением) – если установлен
37	Датчик скорости автомобиля — КПП
38	Датчик бокового перемещения – если есть

Схема расположения блока предохранителей и реле в моторном отсеке.

Расшифровка:

25	Реле электродвигателя вентилятора системы охлаждения
26	Реле электродвигателя вентилятора конденсатора кондиционера
27	Реле задних габаритов
28	Реле звукового сигнала
29	Реле фар
30	Реле электромагнитной муфты компрессора кондиционера
31	Реле системы управления двигателем
32	Реле топливного насоса — бензин
F1	(40A) Реле электродвигателя вентилятора кондиционера/отопителя
F2	(60A) Антиблокировочная система тормозов (ABS)
F3	(60A) Замок зажигания
F4	(30A) Подогреватель топливного фильтра -Дизель
F5	(40A) Реле свечей накаливания
F6	—
F7	(30A) Реле электродвигателя вентилятора системы охлаждения
F8	(40A) Блок предохранителей/реле-приборная панель^8)
F9	(30A) Реле электродвигателя вентилятора конденсатора кондиционера
F10	(30A) Реле системы управления двигателем
F24	(100A) Распределение питания аккумуляторной батареи

1. Блок предохранителей, который расположен в салоне, находится под приборной панелью.
2. Расшифровка:

*** Предохранитель прикуривателя находится в задней части прикуривателя.
F1	(15A) Подогреватель сидений
F2	(20A) Омыватели фар
F3	(15A) Аудиосистема
F4	(15A) Кондиционер
F5	(10A) Очиститель/омыватель заднего стекла
F6	—
F7	—
F8	(10A) Лампы освещения салона
F9	(10A) Обогреватель зеркал заднего вида на дверях
F10	—
F11	(30A) Центральный замок
F12	(30A) Электропривод стеклоподъемников
F13	(20A) Очиститель/омыватель лобового стекла
F14	(10A) Система управления двигателем, антиблокировочная система тормозов (ABS)
F15	(10A) Комбинация приборов
F16	(30A) Электропривод стеклоподъемников
F17	(30A) Электропривод стеклоподъемников

*** Схемы и расшифровки предохранителей и реле подойдут также для Mazda Familia.

Климатическая установка

Климатическая установка на Мазда 323 – это комплекс систем охлаждения и отопления и кондиционирования, обеспечивающие максимально комфортное пребывание пассажиров и водителя в салоне в любое время года.

Органы управления климатической установкой: ручки регулятора температуры и распределения подачи воздуха, переключатели фаз работы вентилятора, клавиши включения/выключения установки и регуляции режима её работы.

Режим рециркуляции воздуха в Мазда 323 применятся для предотвращения попадания в салон неприятных запахов или при необходимости резкого понижения температуры воздуха в салоне.

Внимание! Режим рециркуляции следует устанавливать на непродолжительный период времени, так как свежий воздух в это время в салон не поступает

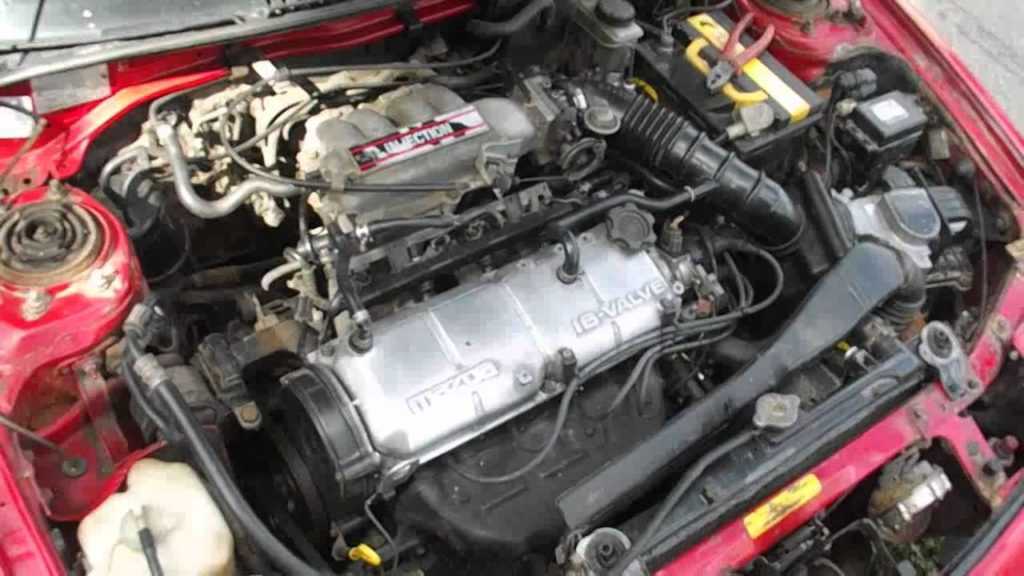

Двигатель

Двигатель – сердце автомобиля. Чем больше автомобиль, тем мощнее и объемнее в нем двигатель. Малообъемный двигатель не сможет справиться с тяжеловесным авто, и наоборот нет нужды устанавливать многолитражный мотор на маленький автомобиль. Поэтому производитель чаще всего ориентируется на будущую стоимость автомобиля. Чем объемнее и мощнее двигатель, тем дороже будет автомобиль.

Mazda Familia выпускалась с различными модификациями двигателей. Их объем составлял от 1.2 до 2.2 л, а мощность варьировалась от 58 до 210 л.с.

В зависимости от потребляемого топлива, на автомобили Mazda Familia устанавливались бензиновые и дизельные двигатели.

Начиная с 80-х годов прошлого столетия, на автомобили Мазда Фамилия стали устанавливать турбодвигатели, что заметно увеличило их мощности. Этот факт позволил нарастить объемы производства и оставить позади многих конкурентов.

Самые популярные марки двигателей Mazda Familiа:

1. HR15DE – мотор серии HR с 16-ю клапанами и четырьмя рядными цилиндрами. Этим двигателем укомплектованы модели 10-го поколения. Объем мотора составляет 1498 куб. см, мощность – 116 л.с. Средний расход топлива – 5.8-6.8 л на 100 км пробега.
2. HR16DE – более усовершенствованный мотор серии HR с 16-ю клапанами и четырьмя рядными цилиндрами. Этим двигателем укомплектованы модели 10-го и последующих поколений. Объем мотора составляет 1598 куб. см, мощность – 150 л.с. Средний расход топлива – 6,9-8,3 л на 100 км пробега.
3. ZL-DE– мотор серии ZL с 16-ю клапанами, двумя валами и четырьмя рядными цилиндрами. Этим двигателем укомплектованы модели 9-го поколения. Объем мотора составляет 1498 куб. см, мощность – 110 л.с. Средний расход топлива – 5.8-9.5 л на 100 км пробега.
4. ZL-VE – более мощный мотор для 9-го поколения Мазда Фамилия серии ZL с 16-ю клапанами и четырьмя рядными цилиндрами. Объем мотора составляет 1598 куб. см, мощность – 130 л.с. Средний расход топлива – 6.4 -6.8 л на 100 км пробега.
5. FS-ZE – наиболее солидный мотор серии FS с 16-ю клапанами и четырьмя рядными цилиндрами. В двигателе функционирует система сгорания обедненной смеси. Этим агрегатом укомплектованы модели 9-го поколения. Объем мотора составляет 1991 куб. см, мощность – 170 л.с. Средний расход топлива – 4.7 — 10.7 л на 100 км пробега.
6. QG13DE и QG15DE – малотиражные моторы серии QG. Этими двигателями укомплектованы самые экономные модели Мазда Фамилия. Объем мотора составляет 1295 куб. см и 1497 куб. см соответственно. Мощность у агрегатов – 90 и 110 л.с. Средний расход топлива – 3.8-7.0 л на 100 км пробега.
7. QG18DEN – мотор серии QG с 16-ю клапанами и четырьмя рядными цилиндрами. Уникальность этого двигателя состоит в том, что он работает на природном газе. Популярен у автовладельцев, благодаря низкой топливной цене. Объем мотора составляет 1769 куб. см, мощность – 105 л.с. Средний расход топлива – 5.8-6.8 л на 100 км пробега.

Как найти место установки предохранителя mazda Familia

Для того, чтобы найти место установки определенного предохранителя, необходимо воспользоваться руководством по эксплуатации автомобиля. Не во всех руководствах есть сведения о блоках предохранителей. Наиболее распространенные места их установки:

— в подкапотном пространстве со стороны водителя;
— возле положительной клеммы аккумуляторной батареи;
— в салоне под приборной панелью;
— в салоне в районе бардачка;
— на торцах торпеды;
— под задним сиденьем (в некоторых моделях BMW);
— в багажнике под обивкой с правой или левой стороны.
— В интернете есть специальные ресурсы, в которых можно найти месторасположение этих блоков и конкретно предохранителей, обслуживающих определенные системы и устройства автомобилей.

Электрические схемы Mazda 323

Электрические схемы

Правила обращения с электрическими схемами

Если требуется найти неисправность в электрической системе или дополнительно установить электрооборудование, не обойтись без схемы, изображающей протекание тока и кабельные соединения. Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать. Например, не достаточно, когда к плюсовой клемме фары напряжение прикладывается, а контур на контакте массы не замкнут.

Поэтому кабель массы батареи соединен с кузовом. Однако этого соединения с массой недостаточно, и соответствующий потребитель имеет непосредственно провод массы, чья изоляция, как правило, имеет черный цвет. В отдельные контуры тока могут быть встроены выключатели, реле, предохранители, измерительные приборы, электромоторы или другие электрические элементы. Чтобы иметь возможность подключать эти приборы правильно, отдельные кабели имеют разные цвета.

Цвета кабелей

Буквы на отдельных проводниках указывают на цвет кабеля:

1 — символ (пример)

2 — одноцветный кабель

3 — черный

4 — кабель с полосками

5 — белый (цвет кабеля)

6 — красный (цвет полоски)

Одиночные буквы обозначают одноцветный кабель.

Пример:

В — черный. У двухцветных кабелей первая буква указывает на основной цвет кабеля, вторая буква указывает на цвет полоски.

Пример:

w/r обозначает белый кабель с красной полоской. Состоящая рядом буква в скобках служит для обозначения соответствующего кабельного жгута.

Пример:

(f) — передний кабельный жгут в панели приборов и в правом двигательном отсеке.

Цветовые коды кабелей

Код	Цвет
l	синий
b	черный
br	коричневый
dl	темно-синий
dg	темно-зеленый
g	зеленый
gy	серый
lb	светло-серый
lg	светло-зеленый
n	бежевый
o	оранжевый
p	розовый
r	красный
pu	пурпурный
t	бежевый
w	белый
y	желтый
v	фиолетовый

Символы штекеров

Штекеры и гнезда обозначаются на схеме следующим образом:

Одинаковые штекеры соединены на схеме штриховой линией. Штекер без обозначения цвета бесцветный или белый. Гнезда, которые не используются, обозначены звездочкой (*).

Соединения массы

Соединения массы на схеме, как правило, находятся внизу.

Если соединение массы осуществляется кабелем, точка массы обозначена числом. Если соединение массы осуществляется непосредственно через кузов, это обозначается на схеме закрашенной точкой.

Сокращения на схемах

a	амперы
abs	антиблокировочная система
acc	дополнительное оборудование
a/c	кондиционер
a/t	автоматическая коробка передач
alt	генератор
b	батарея
b/l	верхняя часть/отсек для ног
cpu	электронный прибор управления
cct	коммутационный контур
combi	комби
def	размораживатель
diesel	автомобили с дизельным двигателем
ecu	прибор управления двигателем
egi	электронная система впрыска
egr	возврат отработавших газов
elec	электрический
f	спереди
fl	спереди слева
fr	спереди справа
f/b	управление
f/i	вентиль впрыска
gen	генератор
h/d	отопитель/размораживатель
heat	отопитель
hi	дальний свет
ig	зажигание
illumi	освещение
int	привод с интервалами
j/b	коробка предохранителей
lh	слева
lo	ближний свет
m/t	механическая коробка передач
nc	нормально замкнут (замыкатель)
no	нормально разомкнут (размыкатель)
off	выключен
on	включен
p/s	сервоуправление
r	сзади
rh	справа
rl	сзади слева
rpm	об/мин = оборотов в минуту
rr	сзади справа
sq	квадратные миллиметры
sw	выключатель
temp	температура
v	вольты
vol	объемы
w	ватты

Видео про «Электрические схемы» для Mazda 323

https://youtube.com/watch?v=RUl65pclHjA

Как читать схему проводки автомобиля

Проблема со стеклоподъемником mazda 323f

Генератор Mazda Premacy

Блок под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Схема предохранителей

p, blockquote 20,0,0,1,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 22,0,0,0,0 —>

1	40А HEATER — Отопитель
2	60А ABS — Анти блокировочная тормозная система
3	60А IG KEY — Для защиты различных цепей
4	30А PTC — Дополнительный отопитель
5	40А GLOW — Свечи (дизель)
6	Резерв
7	30А COOLING FAN — Электро двигатель вентилятора системы охлаждения
8	40А BTN — Внутреннее освещение, Электро замок двери
9	30А AD FAN — Дополнительный вентилятор охлаждения кондиционера
10	30А INJ OR FIP — Блок управления двигателем
11	10А A/C — Кондиционер
12	10А ST.SIG — Сигнал стартера
13	15А HORN — Сигнал
14	15А HAZARD — Сигнальные лампы аварийной сигнализации
15	15А TAIL — Габариты
16	7,5А HEAD C/U — Для защиты различных цепей
17	15А FOG — Противотуманные фары
18	15А FOG — Противотуманный фонарь
19	15А STOP — Тормозные огни
20	15А HEAD-R — Фара правая
21	15А HEAD-L — Фара — левая
22	Резерв
23	15А HEAD HI — Фары
24	100А MAIN — Главный предохранитель, для защиты всех цепей

Схема реле

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Назначение реле

p, blockquote 25,0,0,0,0 —>

1. Главный предохранитель
2. Fuel pump relay — Реле топливного насоса
3. А/С relay — Реле кондиционера
4. Main relay — Главное реле
5. TNS relay — Реле габаритов
6. Horn relay — Реле сигнала
7. Headlight relay — Реле фар
8. Cooling fan relay — Реле вентилятора охлаждения
9. Condenser relay — Реле конденсора кондиционера

p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>

Знаете как сделать данный материал лучше — мы будем рады Вашим комментариям.

Источник

Может быть интересно

Почему троит инжекторный 8 клапанный двигатель ВАЗ 2114?

Стабильно неустойчивая работа силовой установки автомобиля, с равномерно повторяющимся перебоем, при приближении к выхлопной трубе на слух воспринимаемая как работа трактора означает, что двигатель троит.

Читать далее

Сколько и какое масло заливать в двигатель Хендай Акцент?

Главной задачей моторного масла является предотвращение износа деталей и механизмов для их дальнейшего корректного функционирования. Рассмотрим, какое масло заливать в двигатель Хендай Акцент.

Читать далее

Двигатели фольксваген 1f

Концерн Volkswagen VW один из самых мощных мировых автопроизводителей после легендарного General Motors.

Читать далее

В картер двигателя попадает вода: причины и способы устранения

Существенную опасность для ДВС представляет проблема попадания воды в масло двигателя транспортного средства. При этом такая проблема может возникнуть независимо от пробега и марки автомобиля.

Читать далее

Частые неисправности

Проблемы с трансмиссией на автомобилях Mazda Familia встречаются не часто. Тем не менее, внимания требует механическая коробка переключения передач. Очень часто причиной поломки является выход из строя синхронизаторов. Проблемы со сцеплением очень часто возникают из-за течи главного цилиндра и износа лепестков диафрагменного пружинного элемента. Автоматическая коробка переключения передач ломается очень редко. Если это и происходит, то чаще всего это связано с несвоевременным прохождением ТО.

Устанавливаемые на Mazda Familia двигатели, в целом надежны. Если не пренебрегать своевременным техническим обслуживанием, то он способен отработать без проблем срок в несколько раз превышающий тот, на который ориентировался производитель. Неожиданный выход из строя двигателя, прежде всего, имеет несколько основных причин:

1. Несвоевременная замена или утечка масла.
2. Износ ремня ГРМ.
3. Поломка помпы масляного насоса.
4. Износ или повреждение маслосъемных колпачков, поршневых колец, стержней клапанов.
5. Засор топливного фильтра.

Обслуживание

Электроцепи на Мазда 626 защищены набором предохранителей, выключателей и перемычек.

Предохранители выполняют огромную задачу в системе электропитания автомобиля. Каждый предохранитель отвечает за свой участок электрической цепи. Выход из строя этой малоприметной детали грозит неполадками во всей системе в целом. Мини-предохранители располагаются в блоке предохранителей.

Эти блоки находятся на левой стороне приборов и под панелью с водительской стороны.

Еще одним важным элементом электрооборудования является реле для передачи электросигналов. В электросистеме Мазда 626 при помощи реле функционируют указатели поворотов, таймер замков, звуковой сигнал, подфарники, прочая оптика, стеклоочистители.
