Right fuse box (F1/1)
Located in engine compartment right.
 |
 |
 |
 |
| No. | Rating | Function | Comment |
|---|---|---|---|
| f28 | 15A | Fanfare horns | |
| f29 | 20A | Gasoline Engine: Engine Emergency stop; Gasoline Engine: Engine management unit | |
| f30 | 20A | Gasoline Engine: Engine fan; Gasoline Engine: Engine Emergency stop; Gasoline Engine: Engine management unit | |
| f31 | 40A | ||
| f32 | 40A | Air suspension; Air suspension compressor | Powers Airmatic compressor through ‘O’ relay. |
| f33 | 40A | Automatic temperature control; Blower motor AC | |
| f34 | 10A | ESP | |
| f35 | 15A | Steering wheel heating | |
| f36 | 7.5A | Distronic | |
| f37 | 15A | Transmission control | |
| f38 | 5A | Trunk interior non-locking switch | |
| f39 | 40A | Adjustable mirror, right; Automatic dimming exterior mirror; Entrance lights; Exterior mirror indicators, left/right; Folding exterior mirror; Front passenger seat heating; Heated mirror; Passenger seat adjustment; Power locking; Power window, passenger seat | Powers door control module in the front right door. |
| f40 | 10A | Head light range adjustment | |
| f41 | 20A | Auxiliary heating; Heater booster | |
| f42 | 20A | ||
| f43 | 25A | Diesel engine: Engine Emergency Stop; Diesel engine: Engine management unit | |
| f44 | 10A | Diesel engine: Engine fan; Diesel engine: Engine Emergency stop; Diesel engine: Engine management unit | |
| f45 | |||
| f46 | 5A | ABC suspension; Air suspension | Terminal 87 to Airmatic control unit. |
| f47 | 10A | Automatic temperature control | |
| f48 | |||
| f49 | 15A | Ignition coils |
| No. | Description | Comment |
|---|---|---|
| K | Motronic / Chassis | A0025421319 |
| L | Starter | Activates starter. A0025422319 |
| M | Diesel control system | |
| N | Secondary air pump | A0025421319 |
| O | Air suspension | Activates Airmatic compressor. A0025421319 |
| P | Horn | A0025421119 |
Fuses for 12 Cylinder AMG Only
| No. | Rating | Function | Comment |
|---|---|---|---|
| f87 | 20A | AMG (12 cylinder) Engine fan; AMG (12 cylinder) Engine Emergency Stop; AMG (12 cylinder) Engine management unit | |
| f88 | 20A | AMG (12 cylinder) Engine Emergency stop; AMG (12 cylinder) Engine management unit | |
| f89 | |||
| f90 | 10A | ||
| f91 | 10A | AMG (12 cylinder) Fuel pump |
| No. | Description | Comment |
|---|---|---|
| V | Motronic | |
| W | Coolant pump charge air | |
| X | Fuel pump AMG |
Как правильно снять магнитолу Мерседес Актрос
Порой возникает необходимость демонтировать старую магнитолу, чтобы установить более современную и обладающую большими функциями.
Демонтаж старой магнитолы
Делается это следующим образом:
В первую очередь нужно заглушить двигатель. Для обеспечения безопасности, все работы должны проводиться только в неработающей машине; 2. Далее от аккумуляторной батареи магнитолы отсоединяется минусовый кабель;
После отсоединяются два фиксирующих крепления. Делается это специальными ключами, традиционно имеющими С-образную форму. Они вставляются в отведенные отверстия до щелчка, который показывает, что произошло зацепление;
Далее следует потянуть за оба ключа одновременно и вынуть магнитолу
Снимать прибор следует осторожно и медленно, используя ключи как ручки; 5. Потом нужно отсоединить электропроводку, которая входит в аппарат с разъемом. Перед этим на всякий случай надо запомнить её расположение; 6
Антенный кабель также следует отсоединить;
В конце нужно нажать на фиксаторы, чтобы полностью демонтировать магнитолу.
Перед этим на всякий случай надо запомнить её расположение; 6. Антенный кабель также следует отсоединить;
В конце нужно нажать на фиксаторы, чтобы полностью демонтировать магнитолу.
Место для магнитолы в автомобиле Компания Мерседес снабжает некоторые магнитолы металлическими салазками. Перед снятием прибора нужно убедиться, что на данной модели они отсутствуют. В случае, если салазки все же есть, сперва нужно отогнуть зажимы, на которые они крепятся.
12.2.5 Плавкие предохранители и реле — общие сведения / Mercedes-Benz W202 (C Class)
Плавкие предохранители
1 Большинство плавких предохранителей установлено в основной коробке предохранителей/реле, расположенной в заднем левом углу моторного отсека. Добавочные предохранители могут быть установлены в коробке блоков, которая расположена в заднем правом углу моторного отсека или в багажном отделении, перед аккумулятором.
2 Для доступа к предохранителям освободите крышку от фиксатора и снимите ее. На некоторых моделях крышка фиксируется при помощи замка. Для доступа к предохранителям багажного отделения поднимите облицовку пола багажного отделения (рис. 2,а-г).
Рис. 2,а. Отсоедините и снимите крышку коробки предохранителей…
Рис. 2,б. … для доступа к основным предохранителям
Рис. 2,в. Добавочные предохранители расположены в дополнительной коробке моторного отсека…
Рис. 2,г. … или дополнительной коробке багажного отделения. рядом с аккумулятором
3 Перечень электрических цепей, защищаемых предохранителями, указан на этикетке, приклеенной внутри крышки коробки предохранителей.
4 Для того, чтобы снять предохранитель, сначала отключите соответствующую цепь (или зажигание), а затем вытащите предохранитель из его зажимов (рис. 4). Осмотрите проводок внутри предохранителя — если он оборван или оплавлен, значит предохранитель перегорел.
Рис. 4
Извлечение предохранителя — обратите внимание на описание предохранителей не крышке коробки предохранителей
5 При замене всегда устанавливайте предохранитель такого же номинала. Никогда не используйте предохранитель с другими параметрами и не заменяйте его чем-либо другим. Не заменяйте предохранитель более одного раза, пока не выясните причину неисправности. Параметры предохранителя указаны на его головке. Для облегчения распознавания предохранители имеют различный цвет.
6 Если новый предохранитель сразу перегорает, то прежде чем заменять его, нужно найти причину неисправности. Наиболее часто такой причиной является короткое замыкание на массу ввиду неисправной изоляции. Если предохранитель защищает несколько цепей, попробуйте выявить неисправность за счет поочередного отключения его цепей (если это возможно), пока он снова не перегорит. На Вашем автомобиле всегда должен быть набор запасных предохранителей для всех соответствующих значений тока, который должен быть прикреплен внутри коробки предохранителей на ее дне.
Реле
7 Большинство реле установлены в основной коробке предохранителей/реле, расположенной в заднем левом углу моторного отсека. Добавочные реле могут быть установлены в коробке блоков, которая расположена в заднем правом углу моторного отсека или в багажном отделении, перед аккумулятором (рис. 7).
Рис. 7. Не ранних моделях реле топливного насоса установлено рядом с аккумулятором
8 Для доступа к реле, расположенным в основной коробке предохранителей/реле, отсоедините крышку. Отверните винты крепления облицовки крышки предохранителей и поднимите крышку (рис. 8,а-в).
Рис. 8,а. После снятия крышки с коробки предохранителей/реле отверните винты крепления облицовки…
Рис. 8,б. … и поднимите ее …
Рис. 8,в. … для доступа к реле
9 Если Вы подозреваете, что причиной неисправности цепи или системы, управляемой посредством реле, является само реле, включите систему в работу. Если при включении реле Вы услышите щелчок, значит неисправность обусловлена компонентами системы или ее электропроводкой. Если реле не срабатывает, значит на него не подается основное напряжение или напряжение управления, или же само реле неисправно. Выполните проверку, заменяя реле исправным. При этом учтите, что некоторые реле могут иметь одинаковый вид и назначение, а другие могут быть похожими, но при этом выполнять различные функции.
10 Перед заменой репе убедитесь в том, что зажигание отключено. Вытащите реле из гнезда и вставьте туда новое.
Мерседес w202 проблема с проводкой!!!
Модернизация тормозов Mercedes W202
МЕРСЕДЕС W202 C180 1993г. купил стоял сломался!
Где находятся мозги Mercedes W202 блок PMS Siemens
Поломка стартера на W202
Mercedes-Benz C63 AMG W204 для City Car Driving 1.5.9.2
Mercedes-Benz C-класс (ориг. нем. C-Klasse ) — серия компактных представительских автомобилей немецкой автомобилестроительной компании Mercedes-Benz, дебютировавшая в 1993 году. Является развитием модели Mercedes-Benz 190 . До появления A-класса в 1997 году серия представляла собой самые малые автомобили как по габаритам, так и по классификации в иерархии марки Mercedes-Benz. C-класс включает в себя четыре поколения: W202, представленный в 1992 году, W203, сошедший с конвейера 18 июля 2000 года, W204, выпускавшегося с 2007 года и W205, дебютировавшего в 2014 году и производящегося до настоящего времени.
- Тип привода: Задний.
- Тип коробки передач и количество передач: Автоматическая — 7.
- Максимальная мощность: 487 л.с.
- Рабочий объём двигателя: 6208 куб.см.
- Разгон 0-100 км/ч: 4.5 сек
- Максимальная скорость: 280 км/ч.
Автор мода: Heisenberg
Автор адаптации: VAGOneLove
Автор скриншотов: VAGOneLove
НЕСКАЖУ Иванов
Моды для City Car Driving помогут вам сделать игру более интересной и увлекательной. Чтобы установить «Mercedes-Benz C63 AMG W204 для City Car Driving 1.5.9.2», скопируйте папки data и export в папку с установленной игрой и вставьте код в файл «City Car Drivingdataconfigplayer_cars.xml»
Если мод поддерживает автоматическую установку, то воспользуйтесь программой Mod Installer.
Fuse Charts
Original fuse charts and fuse booklets in compact printable form are available below.

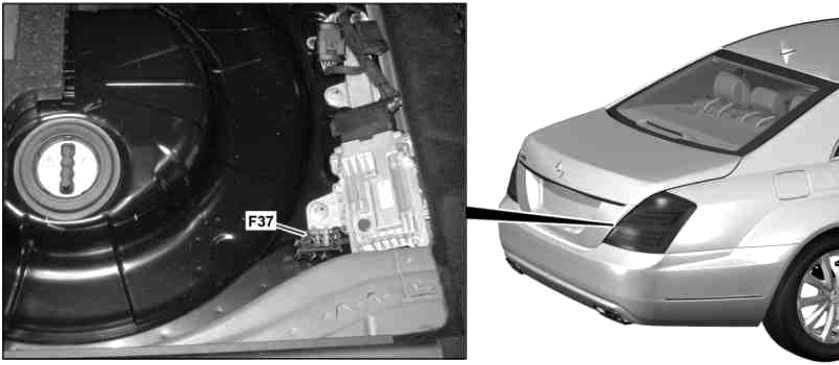

The fuse chart along with fuse removing tool and spare fuses are stored in tool box of the spare wheel well.
|
|
W220 Update model searchable, both alphabetically and numerically, fuse charts in compact printable form are available here.
Как разблокировать магнитолу Мерседес Актрос
Чтобы начать использование штатной магнитолы Мерседес Бенц, предварительно её нужно раскодировать.
Штатная магнитола от Актрос
Схема действий следующая:
Сначала радиомагнитолу нужно включить;
На дисплее появится надпись CODE, первая буква которой будет периодически мигать;
Код вводится посредством прямого нажатия на кнопки. Иными словами, если код устройства 5981, то следует по очереди нажать на кнопки 5, 9, 8 и 1
Важно помнить, что код — всегда число четырехзначное.
Если данные были введены верно, нужно нажать на клавишу RDS. После этого магнитола включится.
На введение пароля даётся три попытки
Если он вводится неправильно все три раза, на дисплее появляется надпись WAIT. Через десять минут она пропадает, и можно попытаться снова. Код магнитолы для Мерседес Бенц можно узнать у изготовителя
На введение пароля даётся три попытки. Если он вводится неправильно все три раза, на дисплее появляется надпись WAIT. Через десять минут она пропадает, и можно попытаться снова. Код магнитолы для Мерседес Бенц можно узнать у изготовителя.
Задняя сторона магнитолы
Существует еще один способ введения пароля на автомагнитолах компании Мерседес.
Порядок действий следующий:
Предохранители на W202
Модель блоков располагается в автомобилях Mercedes с кузовом седан, универсал, выпущенный в период с 1993 по 2001 год. Установлены в 3 точках:
- моторный отсек №1;
- моторный отсек №2;
- багажное отделение.
Место под блок предохранителей Мерседес W202 выбрано в зависимости от модификации, а также вариантов комплектации, года выпуска. Все блоки имеют собственную цветовую маркировку в зависимости от силы тока:
- Оранжевый 40А (насос вторичного воздуха);
- Зеленый 30А (реле отопления, регулировка сидений, стереоустановка, стеклоподъемники, вентиляторы, стеклоочистители, топливный насос);
- Желтый 20А (обогрев сидений и система кондиционирования, работа люка);
- Синий 15А (центральный замок, регулировка зеркал, фары заднего хода, агрегаты двигателя, фонарь бардачка, приемник, поворотники, аварийка, приборная панель);
- Красный 10А (температура, шторки стекол, система обогрева, телефон, противотуманки, фароочистители, стояночный фонарь, радиоприемник);
- Коричневый 7,5А (противоугонка, клаксон, элементы комфорта, проигрыватель, подголовники, противотуманки, подушки безопасности, свет, обогрев заднего стекла, система кондиционирования, подсветка номера и приборной панели).
Интересно! В большинстве случаев цветовая гамма блоков идентична и выпускается заводом изготовителем для многих моделей автомобилей, выпущенных в период с 1993 по 2005 год. Впрочем, бывают исключения. Это зависит от конкретной модели Мерседес и местом производства.
Схема предохранителей и реле на Мерседесе В220
На Mercedes–Benz W220 используются плавкие вставки флажкового (ножевого) типа. Они состоят из полупрозрачного пластикового корпуса с проволочной спиралью внутри и 2 контактов.
Под капотом
Найти схему расположения вставок можно на нижней плоскости крышки установочного модуля.
На автомобилях разного года выпуска чертеж выглядит по-разному.
До 2002 г.:
После 2002 г.:
В салоне
Порядок расположения реле и перемычек в пассажирском салоне.
До 2002 г. выпуска:
После 2002 г.:
Необходимо регулярно проверять, какие плавкие вставки остались в запасе. Если предохранители какого-либо номинала закончились, нужно купить их в специализированном магазине или автомастерской.
Провода и предохранители
В автомобилях Mercedes отдельные провода, как правило, собраны в жгуты и заключены в черную оплетку, что затрудняет поиск необходимого провода. Помочь сориентироваться могут в этом случае многочисленные штекерные разъемы, точное положение которых и число входящих проводов указано в схемах электрооборудования. Сечение провода подбирается в зависимости от мощности потребителя: для контрольной лампы достаточно площади сечения 0,5 мм2, для стартера необходим провод 16 мм2. Слишком тонкий провод может перегреваться, в результате чего падает напряжение. В результате до фар, например, доходит не 12 В, а 10 или даже 9,5 В — их свет тусклый.
| Рис. 9.36. Расположение монтажного блока: 1 – контроллер ABS/ETS; 2 – контроллер EDS; 3 – контактные разъемы для различных электронных приборов (в зависимости от комплектации); 4 – сдвоенные клапаны системы отопления |
К большинству потребителей подключены два провода. Но обычно проследить путь к батарее или генератору можно только для одного из них. Другой провод часто уже в нескольких сантиметрах присоединен к металлическим деталям кузова, двигателя или коробки передач. Это наглядный пример того, как автомобилестроители использовали для своих целей физический принцип, согласно которому металлические детали, называемые автоэлектриками «массой», проводят ток. Таким образом, экономится большое количество проводов на замыкание цепи от потребителя к отрицательной клемме батареи, передавая эту функцию «массе». Если какой-либо потребитель не работает, часто причиной является потерянный контакт с «массой». В этом случае контакт с «массой» этого потребителя осуществляется через обходные пути, что вызывает нарушения в общей системе. Для работы с электрооборудованием нужна определенная выдержка. Таблицы предохранителей и электросхемы, представленные в этой книге, помогут вам во всем разобраться. Монтажный блок (рис. 9.36) расположен под крышкой, защищающей от влаги и брызг, в задней правой части моторного отсека. Отрицательный провод аккумуляторной батареи соединяется с «массой»
Подвод тока к потребителю осуществляется по проводу, путь которого с большими или меньшими затруднениями можно проследить до аккумуляторной батареи, что также отражено на электросхемах. Обратную цепь обеспечивают проводящие электричество металлические детали кузова или двигателя. Так экономится большое количество проводов. В некоторых случаях для обратной цепи все же требуется короткий провод — обычно когда потребитель располагается непосредственно на металлических деталях. Эти, так называемые провода «массы» всегда ведут к точкам или контактам «массы», распределенным по кузову и к которым присоединяются на резьбовых соединениях концы проводов.
Отрицательная клемма аккумуляторной батареи соединена с кузовом или с «массой», как называют автоэлектрики. Всегда помните об этом: «минус» соединяется с «массой».
Разнообразие моторов W204
На Мерседес C-класса устанавливаются следующие моторы:
M271 Kompressor — РЕМОНТ
Двигатель М271 с компрессором устанавливается на Мерседес С180, С200, С230 и С250.
M271 EVO — РЕМОНТ
Двигатель М271 EVO c турбонадувом устанавливается на Мерседес С180, С200 и С250.
M274 — РЕМОНТ
Двигатель М274 c турбонадувом устанавливается на Мерседес С180 с объемом 1.6 Turbo.
M272 — РЕМОНТ
Двигатель М272 устанавливается на Мерседес С280, С300 и С350.
M276 — РЕМОНТ
Двигатель М271 устанавливается на Мерседес С300, С350.
M646 — РЕМОНТ
Двигатель М271 устанавливается на Мерседес С200 CDI, С220 CDI и С250 CDI.
M642 — РЕМОНТ
Двигатель М271 устанавливается на Мерседес С350 CDI.
Стоит сказать, что большинство перечисленных моторов устанавливается не только на C-класс, но и на другие модели Мерседес, а ПРОЦЕСС РЕМОНТА двигателя на разных моделях Mercedes ИДЕНТИЧЕН.
