Mitsubishi montero sport 1 (challenger) fuse and relay

Блок предохранителей в салоне

Он расположен в нижней части панели приборов со стороны водителя.

место нахождения

Описание

1	7.5A Стояночные огни (слева)
2	Прикуриватель 15А
3	Катушка зажигания 10А
4	7.5A Стартер
5	20A Люк на крыше
6	Розетка 15А; Вспомогательная розетка.
7	7,5 А Габаритные огни (правые); Выключатель ASC OFF; Выключатель предупреждения о слепых зонах; Переключатель режимов движения; Выключатель электрического стояночного тормоза.
8	7.5A Наружные зеркала заднего вида
9	7.5A ЭБУ двигателя и реле топливного насоса
10	7.5A Блок управления
11	10А Задний противотуманный фонарь
12	15А Центральный замок;
13	ЭБУ кондиционера 10А; Выключатель электрического стояночного тормоза; Передний свет в салоне; Переключатель напоминания о ключе (ILL); Датчик управления освещением; Радио / проигрыватель компакт-дисков и задний дисплей.
14	15А Омыватель заднего стекла
15	7.5 A Приборная панель; Датчик предупреждения о слепых зонах; Блок управления сигнализацией дорожного просвета;
16	7,5 А Реле компрессора кондиционера; Реле вентилятора конденсатора кондиционера; Реле заднего вентилятора; Задняя панель управления радиатором; Выключатель заднего вентилятора; Реле обогревателя заднего стекла.
17	20A Подогрев сиденья
18	10А Блок питания для аксессуаров; Сборка контроллера отопителя.
19	7.5A Обогрев наружных зеркал
20	20А Дворники лобового стекла
21	7.5A Фонари заднего хода; Блок управления автоматической коробкой передач; Радио / проигрыватель компакт-дисков; Блок заднего фонаря (задний); Зеркало заднего вида в сборе;
22	30А Обогрев заднего стекла; Стеклянная дроссельная катушка антенны; Обогрев заднего стекла.
23	30А Реле электродвигателя вентилятора отопителя
24	Сиденья с электроприводом 40A
25	10А Аудиосистема; Дополнительное реле розетки; Радио / проигрыватель компакт-дисков и задний дисплей.
26	15A Предохранитель № 13 на и блок управления ETACS-ECU

Реле

• R1 — Реле обогрева сиденья
• R2 — Реле питания для дополнительных розеток
• R3 — Реле заднего противотуманного фонаря
• R4 — реле топливного насоса
• R5 — реле вентилятора
• R6 — Реле обогревателя заднего стекла
• R7 — Резерв

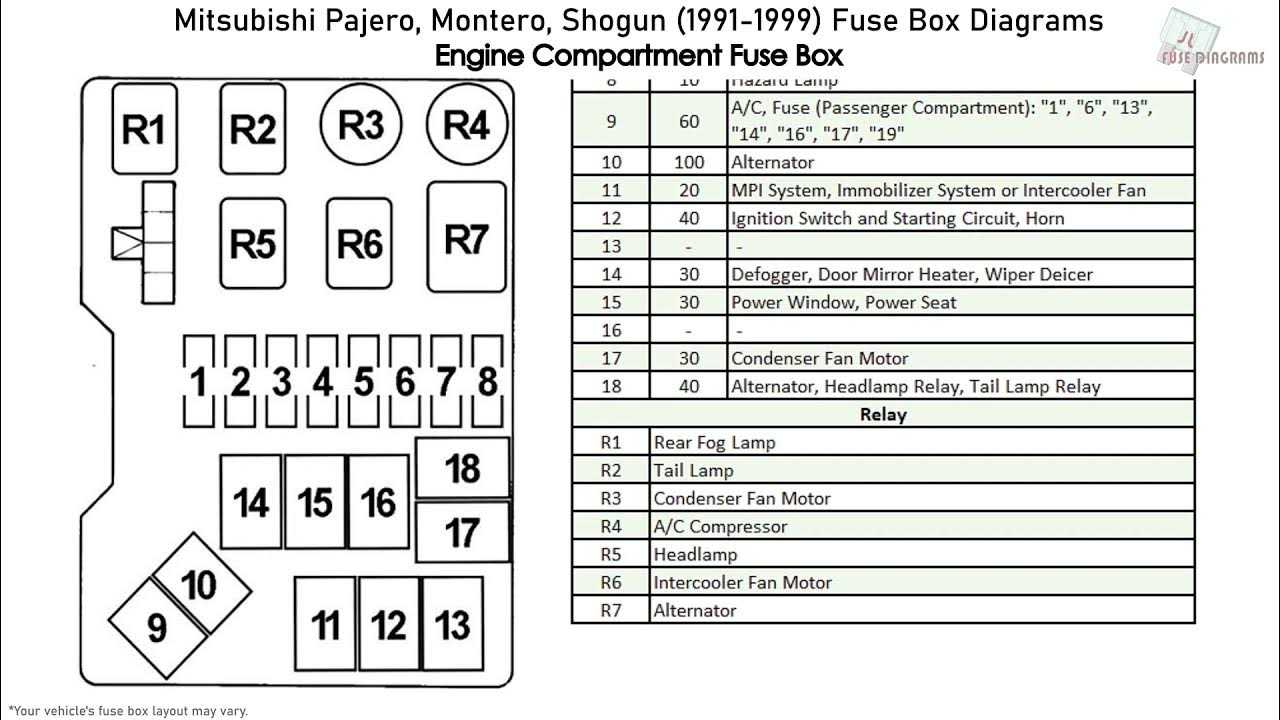

Блок предохранителей

Расположен в торце панели приборов со стороны водителя за защитной крышкой.

На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

Схема

Описание

1	5А Обогрев форсунок стеклоомывателя
2	10А Указатели поворотов
3	5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом
4	5А Освещение номерного знака
5	10А Панель приборов, подогрев сидений дисплей АКПП, переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А Центральный замок, плафоны для чтения
7	10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля
8	5А Телефон
9	10А Обогрев зеркал и дверных замков
10	5А Корректор фар, CD — чейнджер
11	5А Круиз-контроль , комбинация приборов
12	10А Встроенная диагностика
13	10А Стоп-сигналы
14	10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А Панель приборов, АКПП, кондиционер, навига­ционная система
16	5А Система ABS
17	10А Обогрев дверных замков
18	10А Правый дальний свет
19	10А Левый дальний свет
20	15А Правый ближний свет, электрокорректор фар
21	15А Левый ближний свет, электрокорректор фар
22	5А Правые габаритные огни
23	5А Левые габаритные огни
24	25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А Вентилятор отопителя, кондиционер
26	30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27	15А Задний стеклоочиститель
28	15А Топливный насос
29	15А Управление двигателем
30	20А Электропривод люка в крыше
31	20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А Управление двигателем
33	15А Предохранитель прикуривателя
34	15А Управление двигателем (зажиганием/ впрыском)
35	30А Электророзетка для прицепа
36	15А Противотуманные фары
37	15А Телефон, радио
38	15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок.
39	15А Аварийное освещение (аварийка)
40	25А Сигнал
41	25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель
42	40А Вспомогательный воздушный вентилятор 25А Радио
43	5А S-контакт 10А Элементы управления двигателем
44	30/15А Подогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

Реле звукового сигнала

Промежуточное реле контакта Х

Реле стеклоочистителей

Реле топливного насоса Реле свечей накаливания

Свободное

Свободное

Предохранитель

Предохранитель

Расшифровка Z

Реле вентилятора радиатора (Кондиционер)

Реле муфты сцепления

Реле магнитной муфты (Кондиционер)

Реле кондиционера

Реле топливного насоса на дизельных двигателях

Реле внешнего освещения Оборудование такси

Реле фар

Реле свечей накаливания

Свободное

Реле противотуманных фар

Реле средств связи

Реле стартера

Реле блокировки стартера

Дополнительный блок реле

Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.

Фото — пример

Схема

Описание

Свободное

Реле ABS/EDS/ESC

Реле ABS/EDS/ESC

Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень

Реле вентилятора для максимальной скорости

Реле вентилятора 300 Вт, 2 ступень

Предохранитель вентилятора, 5А

Предохранитель вентилятора, 30А

Предохранитель гидравлического насоса, 50А

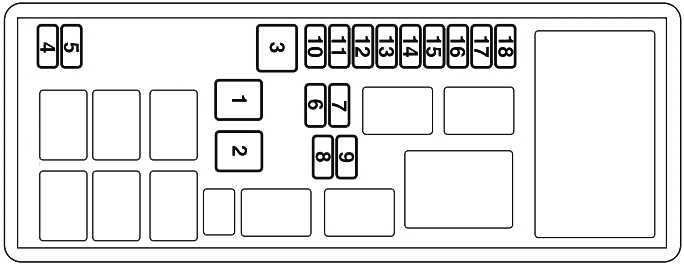

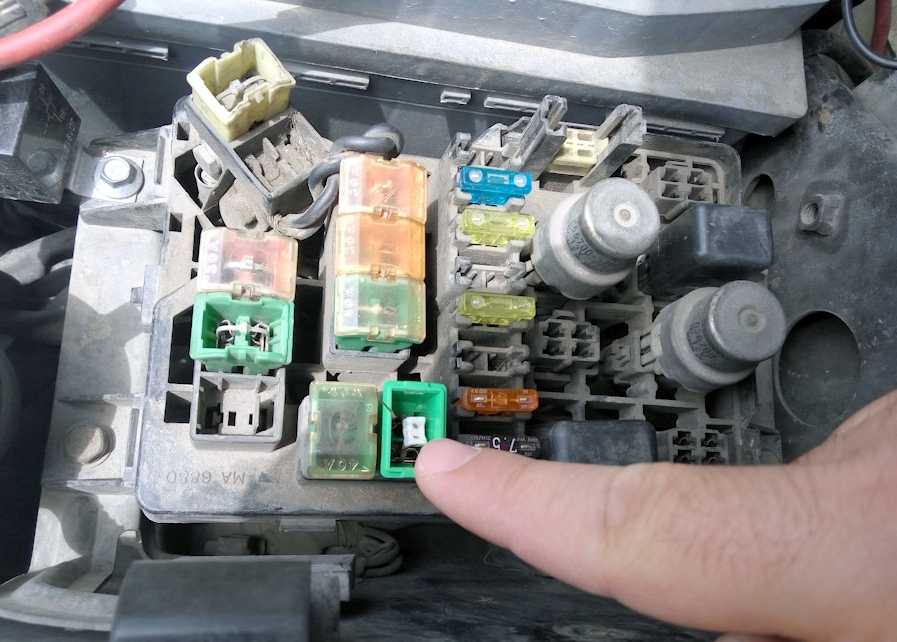

Блок под капотом

Расположен под защитной крышкой, рядом с блоком управления.

Фото — пример исполнения

Схема

Обозначение реле

1. Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2. Реле насоса вторичного воздуха (AIR) (373), (100)
3. Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)

Назначение предохранителей

B	10А Предохранитель для форсунок (S116)
B	5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя
D	50А Предохранитель насоса вторичного воздуха (S130)
E	40А Предохранитель для клеммы катушки зажигания (S115)
F	5А Предохранитель модуля управления двигателем (ECM) (S102)
G	10А Предохранитель электроники двигателя (S282)

Мы так же подготовили видео обзор данной статьи.

На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в х.

Блок в салоне

Находится в нижней части панели приборов со стороны водителя за защитной крышкой.

Расположение блока

Схема

Описание предохранителей

1	7,5А Габаритные огни (слева)
2	15А Прикуриватель
3	10А Катушка зажигания
4	7,5А Стартер
5	20А Люк на крыше
6	15А Розетка
7	7,5А Габаритные огни (правые)
8	7,5А Наружные зеркала
9	7,5А Блок управления двигателем
10	7,5А Блок управления
11	10А Задний противотуманный фонарь
12	15А Центральный замок
13	10А Внутренний свет
14	15А Стеклоочиститель заднего стекла
15	7,5А Приборная панель
16	7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла
17	20А Подогрев сиденья
18	10А питание аксессуаров
19	7,5А Наружные зеркала с подогревом
20	20А Дворники
21	7,5А Фонари заднего хода
22	30А Обогрев заднего стекла
23	30А Подогреватель
24	40А Сиденья с электроприводом
25	10А Аудио система
26	15А Электронный блок управления

Обозначение реле

• R1 – Реле обогрева сидений
• R2 – Реле питания розеток дополнительного оборудования
• R3 – Реле задних противотуманных фар
• R4 – Резерв
• R5 – Реле вентилятора
• R6 – Реле обогрева заднего стекла
• R7 – Резерв

Предохранители в Паджеро Спорт и L200 (1996-2008)

На этих популярных внедорожниках группа КЭА и реле диспозируются под капотом (главная группа и дополнительная), на плюсовой клемме АКБ (3 силовых), на панели приборов (комбинация реле и КЭА). Группа КЭА Паджеро Спорт 1 и L200, расположенная в моторном отсеке, на фото ниже обозначена цифрой 11.

Расположение монтажного блока под капотом, цифра 11

Обозначения и функция кэа главной группы

Номер предохранителя или обозначение реле	Сила тока (А)	Цвет	Назначение
1	10	Красный	Освещение салона
2	10	Красный	Дальний свет
3	10	Красный	Задние габаритные огни
4	10	Красный	Задние габаритные огни
5	10	Красный	Аварийная сигнализация
6	30	Розовый	Электровентилятор климатического блока
7	30	Розовый	Кондиционер
8	40	Зеленый	Система пуска
9	40	Зеленый	Выключатель (замок) зажигания
10	30	Розовый	Стеклоподъемники
11	30	Розовый	Ближний свет
12	20	Синий	Система управления двигателем
13	80	Бесцветный	Генератор
A	Реле электровентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска

Дополнительный МБ открывается путем отжатия фиксаторов и снятия крышки.

Дополнительный блок

Обозначение реле и КЭА добавочный блок

Обозначение предохранителя/реле	Сила тока (А)	Цвет	Назначение
14	25	Серый	Электровентилятор конденсора
15	10	Красный	Компрессор кондиционера
F	Реле компрессора кондиционера
G	Реле электровентилятора конденсора

3 элемента расположены на плюсовой клемме аккумулятора.

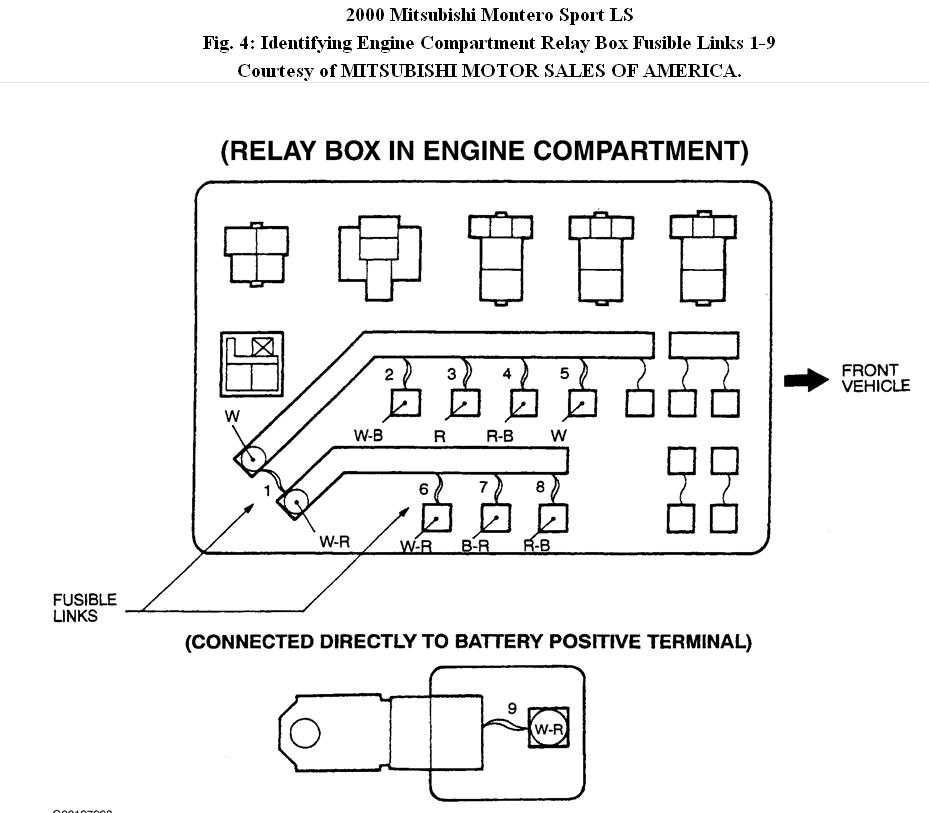

Силовые предохранители АКБ

Их предназначение: система АБС (желтый на 60 А), противотуманки (синий на 20 А) и свечи (прозрачный или черный на 80 А). Еще один МБ расположен в салоне.

Расположение в салоне

Номер	Сила тока (А)	Цвет	Назначение
1	10	Красный	Указатели поворота
2	10	Красный	Медиасистема
3	15	Синий	Централизованная блокировка замков дверей
4	10	Красный	Реле электровентилятора климата
5	15	Синий	Прикуриватель
6	20	Желтый	Дворник ветрового стекла
7	10	Красный	Фонари света заднего хода
8	10	Красный	Комбинация приборов
9	10	Красный	Стоп-сигналы
10	10	Красный	Звуковые сигналы
11	10	Красный	Электростеклоподъемники
12	10	Красный	АКП
13	15	Синий	ТНВД
14	15	Синий	Привод люка в крышке

Блок реле

В скором времени обещаем подготовить материал, в котором будет описано, где расположены защитные элементы на Mitsubishi Pajero 3, а также блок предохранителей Митсубиси Паджеро 2.

• Особенности вождения субару форестер

• Клапан регулировки давления турбины ниссан кабстар

• Проставки для увеличения клиренса тойота опа

• Как снять двигатель на тойота дуэт

• Какое масло заливать в коробку тойота виш 2003 года

Блоки в салоне

Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

Блок с предохранителями

p, blockquote 10,0,1,0,0 —>

1	10А Указатели поворота
2	10А Аудиосистема
3	15А Централизованная блокировка замков дверей
4	10А Реле электро вентилятора климатического блока
5	15А Прикуриватель
6	20А Стеклоочиститель ветрового окна
7	10А Фонари света заднего хода
8	10А Комбинация приборов
9	10А Стоп-сигналы
10	10А Звуковые сигналы
11	10А Электро стеклоподъемники
12	10А АКП
13	15А ТНВД
14	15А Привод люка в крыше

В верней части блока могут крепится некоторые элементы реле.

p, blockquote 14,0,0,0,0 —>

• R1 — реле указателей поворотов
• R2 — реле обогрева заднего стекла и боковых зеркал
• R3 — реле электро двигателя вентилятора отопителя (для L200)

Блок реле

Расшифровка

p, blockquote 17,0,0,0,0 —>

1. Жгут проводов выключателя (замка) зажигания;
2. Реле розетки для подключения дополнительного оборудования;
3. Реле электродвигателя заднего отопителя;
4. Реле электро стеклоподъемников;
5. Предохранитель (30 А) обогревателя окна двери задка;
6. Предохранитель (15 А) заднего отопителя;
7. Реле-таймер обогревателя окна двери задка и наружных зеркал;
8. Реле-прерыватель стеклоочистителя окна двери задка;
9. Предохранитель (15 А) розетки для подключения дополнительного оборудования;
10. Предохранитель (10 А) обогрева наружных зеркал.

Или реле задних противотуманных фар.

Электрическая схема Митсубиси Паджеро Спорт 1 и Л200

Схемы на Паджеро и L200 и разъяснения по ним

Сообщение Captain Sergio » 23 июл 2013, 12:03

В связи с поступающими вопросами по схемам (которые я уже задолбался скриншотить), решил открыть темку по эл.схемам Паджеро. Сразу дам ссылки на полный набор схем для Паджеро Пинин, Паджеро 2, Паджеро 3, L200 и Паджеро Спорт. Ну не совсем полный, но за основу взять можно. Первую страницу буду обновлять, если появятся еще схемы или вопросы по их использованию. Если возможно модераторам как-то сами схемы сюда запостить — будет вообще замечательно. Также попробую сделать некий FAQ по чтению этих схем. Надеюсь это снимет массу вопросов. Прошу только эту тему не засорять вопросами про конкретные неисправности автомобилей, а спрашивать про то как и что найти на схемах и что обозначает то или иное обозначение. Также попробую описать некоторые базовые телодвижения по ремонту электрики. Сразу оговорюсь, что хоть по профессии и инженер-системотехник, давно уже по специальности не работаю. Поэтому не претендую на абсолютную истину и если будут какие то косяки и Вы их заметите — пишите, подправлю. Будет что сказать или полезное запостить — кидайте ссылки, я их постараюсь по мере сил и целесообразности на первой странице как-то разместить. Поехали!

У каждой Паджеры есть год базовой модели. Например, у Паджеро 3 это 2001 год, Паджеро Спорт это 99 г. (у меня 98, но имеется ввиду видимо модельный год). У Паджеро 2 это 91, 94 и 98 (рестайл). В эти года схемы менялись существенно и приведены полностью. На другие года они обрезанные и приведены только изменения. Поэтому если у Вас например 2002 год Паджеро Спорт, смотреть надо сначала там, потом если не найдете, то нужно спускаться до базовой схемы. Все схемы поделены на разделы. Обозначения разделов на русском по моему везде

В схемах нужно обязательно обращать внимание на значки LH и RH. Это соответственно левый и правый руль

Обратите внимание, что вместо букв могут использоваться обозначения треугольник (Правый руль) и квадрат (Левый руль).

Эти обозначения могут встречаться как в заголовке схемы, так и на самой схеме, показывая отличия этих модификаций.

Теперь как читать схемы. Начнем с обозначений: Провода.

В обозначении провода три основных составляющих, идущих друг за другом: 1. Сечение в кв.мм. Чем больше цифра, тем толще провод. Если не указано, то 0,5 кв.мм. 2. Основной цвет провода. Указан всегда. 3. Дополнительный цвет провода. Это полоска на проводе. Ее может не быть. Например, 2B-Y черный с желтой полосой провод сечением 2 кв.мм. Цвета проводов: B-черный Br-коричневый G-зеленый GR-серый L-синий LG-светло зеленый O-оранжевы P-розовый R-красный SB-голубой SI-серебряный V-фиолетовый W-белый Y-желтый

Разъемы и жгуты.

Точки массы.

Точки массы обозначаются на схемах и жгутах проводов черными квадратами с вписанными в них белыми цифрами. Цифра показывает точку массы. Она уникальная в пределах автомобиля и может отличаться от года к году! Найдя на схеме такую точку массы Вы можете посмотреть где она физически находится в разделе «Местоположение единичных узлов и деталей, Масса». Также точку присоединения можно увидеть и на схеме жгутов. Общая точка массы причина многих неисправностей в автомобилях. В месте контакта с кузовом происходит окисление и цепь замыкается не на массу, а на соседнюю цепь, через общую точку. Снаружи при этом все выглядит вполне пристойно.

Расположение отдельных элементов. Для того, чтобы понять где и что стоит есть специальный раздел «Местоположение отдельных узлов и деталей». Там много «вкусного». В частности показано где стоят реле, различные блоки управления, датчики, электромагнитные клапаны, диоды, диагностический разъем, плавкие вставки и предохранители, точки массы. Например для реле это выглядит так.

Такой же принцип для блоков, датчиков и всего остального.

Блоки схем. Схемы делятся на блоки. Номер блока указывается в левом верхнем углу в белом квадрате. На самих схемах эти номера используются для перехода со схемы на схему. Это маленький треугольник, на конце которого буква латинского алфавита и номер блока. Это значит, что продолжение этой цепи надо искать по букве в другом блоке с этим номером.

По их названию можно выйти на конкретную схему. Если у Вас перестало работать, например, прикуриватель, можно проверить дополнительные цепи. Проверить это можно посмотрев схему прикуривателя. Нужно посмотреть на этой схеме, какие еще потребители запитаны от этого же источника и проверить их работу. Если не работают, значит скорее всего проблема в предохранителе питающем эту цепь.

Митсубиси Паджеро Спорт 1 предохранители и реле

Mitsubishi Pajero Sport 1 го поколения была спроектирована на базе Mitsubishi L200 и выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. За это время модель прошла рестайлинг и не большие обновления. В данной публикации вы можете найти описание предохранителей и реле Митсубиси Паджеро Спорт 1 со схемами блоков, фото примерами исполнения и местами их расположения. Покажем предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки в салоне

Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Блок с предохранителями

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

p, blockquote 10,0,1,0,0 —>

1	10А Указатели поворота
2	10А Аудиосистема
3	15А Централизованная блокировка замков дверей
4	10А Реле электро вентилятора климатического блока
5	15А Прикуриватель
6	20А Стеклоочиститель ветрового окна
7	10А Фонари света заднего хода
8	10А Комбинация приборов
9	10А Стоп-сигналы
10	10А Звуковые сигналы
11	10А Электро стеклоподъемники
12	10А АКП
13	15А ТНВД
14	15А Привод люка в крыше

В верней части блока могут крепится некоторые элементы реле.

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

Блок реле

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Расшифровка

1. Жгут проводов выключателя (замка) зажигания;
2. Реле розетки для подключения дополнительного оборудования;
3. Реле электродвигателя заднего отопителя;
4. Реле электро стеклоподъемников;
5. Предохранитель (30 А) обогревателя окна двери задка;
6. Предохранитель (15 А) заднего отопителя;
7. Реле-таймер обогревателя окна двери задка и наружных зеркал;
8. Реле-прерыватель стеклоочистителя окна двери задка;
9. Предохранитель (15 А) розетки для подключения дополнительного оборудования;
10. Предохранитель (10 А) обогрева наружных зеркал.

p, blockquote 19,0,0,0,0 —>

Или реле задних противотуманных фар.

p, blockquote 20,1,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Блоки под капотом

p, blockquote 22,0,0,0,0 —>

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 23,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Обозначение

p, blockquote 28,0,0,0,0 —>

1	10А Освещение салона
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	30А Электро вентилятор климатического блока
7	30А Кондиционер
8	40А Система пуска
9	40А Выключатель (замок) зажигания
10	30А Стекло подъемники
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле электро вентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,1,0 —>

Назначение

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

p, blockquote 32,0,0,0,0 —>

Схема

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

Описание

Так же с правой стороны подкапотного пространства возможна установка некоторые реле.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блоки в салоне

Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

Блок с предохранителями

Фото – пример

Схема

Описание

1	10А Указатели поворота
2	10А Аудиосистема
3	15А Централизованная блокировка замков дверей
4	10А Реле электро вентилятора климатического блока
5	15А Прикуриватель
6	20А Стеклоочиститель ветрового окна
7	10А Фонари света заднего хода
8	10А Комбинация приборов
9	10А Стоп-сигналы
10	10А Звуковые сигналы
11	10А Электро стеклоподъемники
12	10А АКП
13	15А ТНВД
14	15А Привод люка в крыше

В верней части блока могут крепится некоторые элементы реле.

Схема

• R1 – реле указателей поворотов
• R2 – реле обогрева заднего стекла и боковых зеркал
• R3 – реле электро двигателя вентилятора отопителя (для L200)

Блок реле

Схема

Расшифровка

1. Жгут проводов выключателя (замка) зажигания;
2. Реле розетки для подключения дополнительного оборудования;
3. Реле электродвигателя заднего отопителя;
4. Реле электро стеклоподъемников;
5. Предохранитель (30 А) обогревателя окна двери задка;
6. Предохранитель (15 А) заднего отопителя;
7. Реле-таймер обогревателя окна двери задка и наружных зеркал;
8. Реле-прерыватель стеклоочистителя окна двери задка;
9. Предохранитель (15 А) розетки для подключения дополнительного оборудования;
10. Предохранитель (10 А) обогрева наружных зеркал.

Или реле задних противотуманных фар.

Блок под капотом

Расположен в левой части моторного отсека, недалеко от аккумулятора.

Назначение предохранителей

p, blockquote 18,0,0,0,0 —>

SBF1	40А Предохранитель № F5, цепь реле ACC, ETACS — ECU (цепь реле задних фонарей), цепь реле IG1, цепь реле IG2, цепь переключателя зажигания и стартер
SBF2	30А Главный выключатель электрического стекло подъемника и электродвигатель стекло подъемника
SBF3	40А Сиденье с электроприводом (сторона переднего пассажира)
SBF4	30А АБС — ЭБУ и АСТК — ЭБУ
SBF5	30А Электрический стояночный тормоз
BF1	30А Аудио усилитель
BF2	40А Электродвигатель заднего вентилятора
BF3	Резерв
BF4	Резерв
BF5	Резерв
F1	Резерв
F2	20А Датчик расхода воздуха , датчик положения распределительного вала , датчик угла поворота коленчатого вала , электромагнитный клапан управления перепуском охладителя EGR , ЭБУ двигателя, клапан EGR , блок управления накаливанием , реле свечи накаливания , форсунка , клапан управления питателем масла , датчик кислорода, электромагнитный клапан управления продувкой , серво реле управления дроссельной заслонкой и электромагнитный клапан управления изменяемой геометрией
F3	15А Топливный насос и датчик в сборе
F4	Резерв
F5	7,5А ЭБУ двигателя
F6	15А ЭБУ двигателя
F7	20А Компрессор кондиционера и сцепление в сборе
F8	20А Блок управления АКПП
F9	10А Дневные ходовые огни, реле дневных ходовых огней и фары в сборе (ДХО)
F10	7,5А Генератор
F11	7,5А Двигатель — ЭБУ
F12	10А Электрический замок рулевого управления, выключатель двигателя и KOS & OSS-ECU
F13	15А Реле передних противотуманных фар и реле передних противотуманных фар
F14	10А Фара в сборе (HI: LH)
F15	10А Фара в сборе (HI: RH) и запасной разъем (для прицепа)
F16	15А Фара в сборе и переключатель ручного регулировки положения фар
F17	15А Фара в сборе (правая)
F18	15А ЭБУ рулевого колеса с подогревом
F19	15А ETACS-ECU (лампа указателя поворота FET)
F20	Резерв
F21	20А Электродвигатель вентилятора конденсатора кондиционера
F22	15А Реле стоп — сигнала
F23	20А Трансфер — ЭБУ
F24	20А Блок управления подогревом сиденья
F25	20А Электродвигатель омывателя фар и реле омывателя фар
F26	Резерв
F27	10А Звуковой сигнал и реле звукового сигнала
F28	Резерв
F29	Резерв

Расшифровка реле

p, blockquote 19,0,0,0,0 —>

A-202X	Реле вентилятора конденсатора кондиционера
A-203X	Реле омывателя фар
A-204X	Реле звукового сигнала
A-205X	Реле фар (HI)
A-206X	Реле фар (LO)
A-207X	Реле управления двигателем
A-208X	Реле стекло подъемника
A-209X	Серво реле управления дроссельной заслонкой
A-210X	Реле дневных ходовых огней
A-211X	Реле заднего вентилятора
A-212X	Реле компрессора кондиционера
A-213X	Реле стартера
A-214X	Реле передних противотуманных фар

Источник

Блок под капотом

Устанавливается в левой части моторного отсека рядом с аккумулятором.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема предохранителей

p, blockquote 15,0,0,1,0 —>

p, blockquote 16,0,0,0,0 —>

Назначение предохранителей

p, blockquote 17,0,0,0,0 —>

1	Резерв
2	40А Электрические стеклоподъемники
3	40А Замок зажигания
4	20А Компрессор кондиционера
5	20А Двигатель вентилятора конденсатора
6	10А Фара дальнего света (левая)
7	10А Фара дальнего света (правая)
8	10/20А Фара ближнего света (левая)
9	10/20А Фара ближнего света (правая)
10	20А ЭБУ двигателя
11	7,5А Генератор
12	15А Стоп-сигналы
13	10А Сигнал
14	20А Автоматическая коробка передач
15	10А Аварийная световая сигнализация
16	15А Топливный насос
17	15А Противотуманные огни
18	20А Аудио

Схема реле

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Расшифровка

p, blockquote 20,0,0,0,0 —>

A-12X	Комбинация переднего жгута проводов и блока реле
A-13X	Реле передних противотуманных фар
A-14X	Реле вентилятора конденсатора кондиционера
A-15X	Резерв
A-16X	Реле стартера
A-17X	Реле звукового сигнала
A-18X	Реле отопителя
A-19X	Реле управления АКП
A-20X	Реле управления двигателем
A-21X	Реле компрессора кондиционера
A-22X	Реле фар (LO)
A-23X	Реле фар (HI)
A-24X	Реле стекло подъемника
A-25X	Резерв
A-26X	Реле заднего вентилятора

p, blockquote 21,0,0,0,1 —>

Источник

Предохранители и реле Mitsubishi Pajero Sport 1

Рассмотрены автомобили Pajero Sport и L200 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска, с бензиновыми и дизельными двигателями.

Где расположены реле и предохранители.

Рядом с основным блоком расположен дополнительный.

Для доступа к предохранителям в основном монтажном блоке отожмите фиксатор и снимите крышку.

На крышке нанесена схема расположения элементов монтажного блока.

Основной блок с открытой крышкой

Назначение предохранителей, реле и плавких вставок в основном монтажном блоке моторного отсека митсубиси паджеро спорт.

Номер предохранителя (сила тока) или обозначение реле

Защищаемая или коммутируемая цепь

Задние габаритные огни

Задние габаритные огни

Электровентилятор климатического блока

Выключатель (замок) зажигания

Система управления двигателем

Реле электровентилятора климатического блока

Реле фар головного света

Реле противотуманных фар

Реле системы пуска

Для доступа к предохранителям и реле дополнительного блока отожмите фиксаторы и снимите крышку.

Реле компрессора кондиционера

Реле электровентилятора конденсора

Также три предохранителя находятся на клемме плюс аккумулятора.

Антиблокировочная система тормозов (ABS)

Предохранители и реле в салоне mitsubishi pajero sport, l200.

Для доступа к предохранителям снизу панели приборов снимите крышку.

Расшифровка предохранителей в салоне.

Централизованная блокировка замков дверей

Реле электровентилятора климатического блока

Предохранитель прикуривателя pajero sport

Стеклоочиститель ветрового окна

Фонари света заднего хода

Привод люка в крыше

Перед монтажным блоком предохранителей в салоне установлен блок реле

1 – жгут проводов выключателя (замка) зажигания; 2– реле розетки для подключения дополнительного оборудования; 3– реле электродвигателя заднего отопителя; 4– реле электростеклоподъемников; 5– предохранитель (30 А) обогревателя окна двери задка; 6– предохранитель (15 А) заднего отопителя; 7– реле-таймер обогревателя окна двери задка и наружных зеркал; 8 – реле-прерыватель стеклоочистителя окна двери задка; 9– предохранитель (15 А) розетки для подключения дополнительного оборудования; 10– предохранитель (10 А) обогрева наружных зеркал.

Снятие и установка монтажного блока в салоне.

Отсоедините клемму минус от аккумулятора.

Снимите нижнюю часть панели приборов.

Отверните две гайки крепления блока реле

снимите его со шпилек и отведите его в сторону

Отверните гайку крепления монтажного блока снизу

Выведите монтажный блок из кронштейна сверху

Отсоедините три колодки жгутов проводов от наружной панели монтажного блока

Разверните монтажный блок и отсоедините колодки жгутов проводов от его задней панели. Извлеките монтажный блок из места установки.

Блок под капотом

Устанавливается в левой части моторного отсека рядом с аккумулятором.

Схема предохранителей

Назначение предохранителей

1	Резерв
2	40А Электрические стеклоподъемники
3	40А Замок зажигания
4	20А Компрессор кондиционера
5	20А Двигатель вентилятора конденсатора
6	10А Фара дальнего света (левая)
7	10А Фара дальнего света (правая)
8	10/20А Фара ближнего света (левая)
9	10/20А Фара ближнего света (правая)
10	20А ЭБУ двигателя
11	7,5А Генератор
12	15А Стоп-сигналы
13	10А Сигнал
14	20А Автоматическая коробка передач
15	10А Аварийная световая сигнализация
16	15А Топливный насос
17	15А Противотуманные огни
18	20А Аудио

Схема реле

Расшифровка

A-12X	Комбинация переднего жгута проводов и блока реле
A-13X	Реле передних противотуманных фар
A-14X	Реле вентилятора конденсатора кондиционера
A-15X	Резерв
A-16X	Реле стартера
A-17X	Реле звукового сигнала
A-18X	Реле отопителя
A-19X	Реле управления АКП
A-20X	Реле управления двигателем
A-21X	Реле компрессора кондиционера
A-22X	Реле фар (LO)
A-23X	Реле фар (HI)
A-24X	Реле стекло подъемника
A-25X	Резерв
A-26X	Реле заднего вентилятора

• Схема стартера тойота карина

• Как проверить уровень масла в акпп форд мондео 3

• P2027 001 ошибка мерседес

• Gs 8091 ошибка мерседес актрос

• Рулевое управление маз 5336 схема
