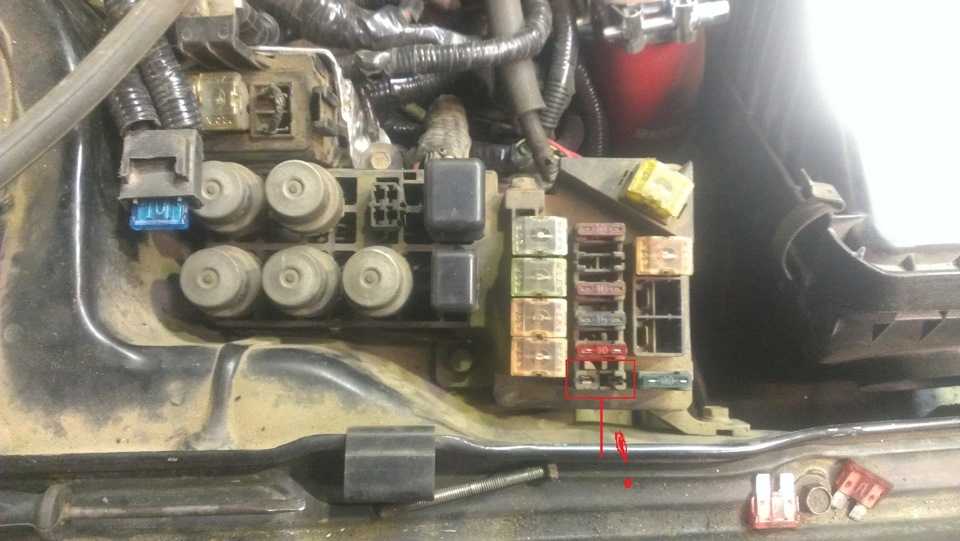

Блок под капотом

Расположен в левой части моторного отсека, рядом с аккумулятором.

Вариант 2

Схема

Назначение

Большее подробную расшифровку элементов, а так же пример исполнения можете найти в данном видео.

Большинство электрических цепей японского седана защищено плавкими предохранителями. Мощные потребители тока подключаются через реле. Защитные элементы находятся в монтажных блоках, которые установлены в салоне и под капотом.

Рассмотрены модели Митсубиси Галант 9 поколения 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновым двигателем 4G69 (2,4 л).

В салоне

D — монтажный блок в салоне.

• Помехоподавляющий конденсатор;
• обогреватель заднего стекла

• Электродвигатель вентилятора отопителя;
• резистор электродвигателя вентилятора отопителя

• Диагностический разъем;
• блок управления ETACS

• Электрохромное зеркало заднего вида;
• люк крыши в сборе

• Реле эл. маг. муфта компрессора кондиционера;
• блоки управления (кондиционером, электрооборудованием);
• реле электродвигателя вентилятора отопителя;
• реле электродвигателя вентилятора конденсатора кондиционера;
• реле управления электровентиляторами; реле обогревателей передних сидений;
• сервопривод заслонки выбора режима забора воздуха;
• реле электродвигателя вентилятора радиатора системы охлаждения;
• реле обогревателя заднего стекла

• Реле управления АКПП;
• индикаторы
• датчик частоты вращения выходного вала АКПП;
• блоки управления (системой определения наличия пассажира, двигателем и АКПП, SRS);
• датчик частоты вращения входного вала АКПП;
• комбинированные фонари

• Блоки управления (ABS, ETACS, SRS);
• комбинированный подрулевой переключатель;
• многофункциональный дисплей

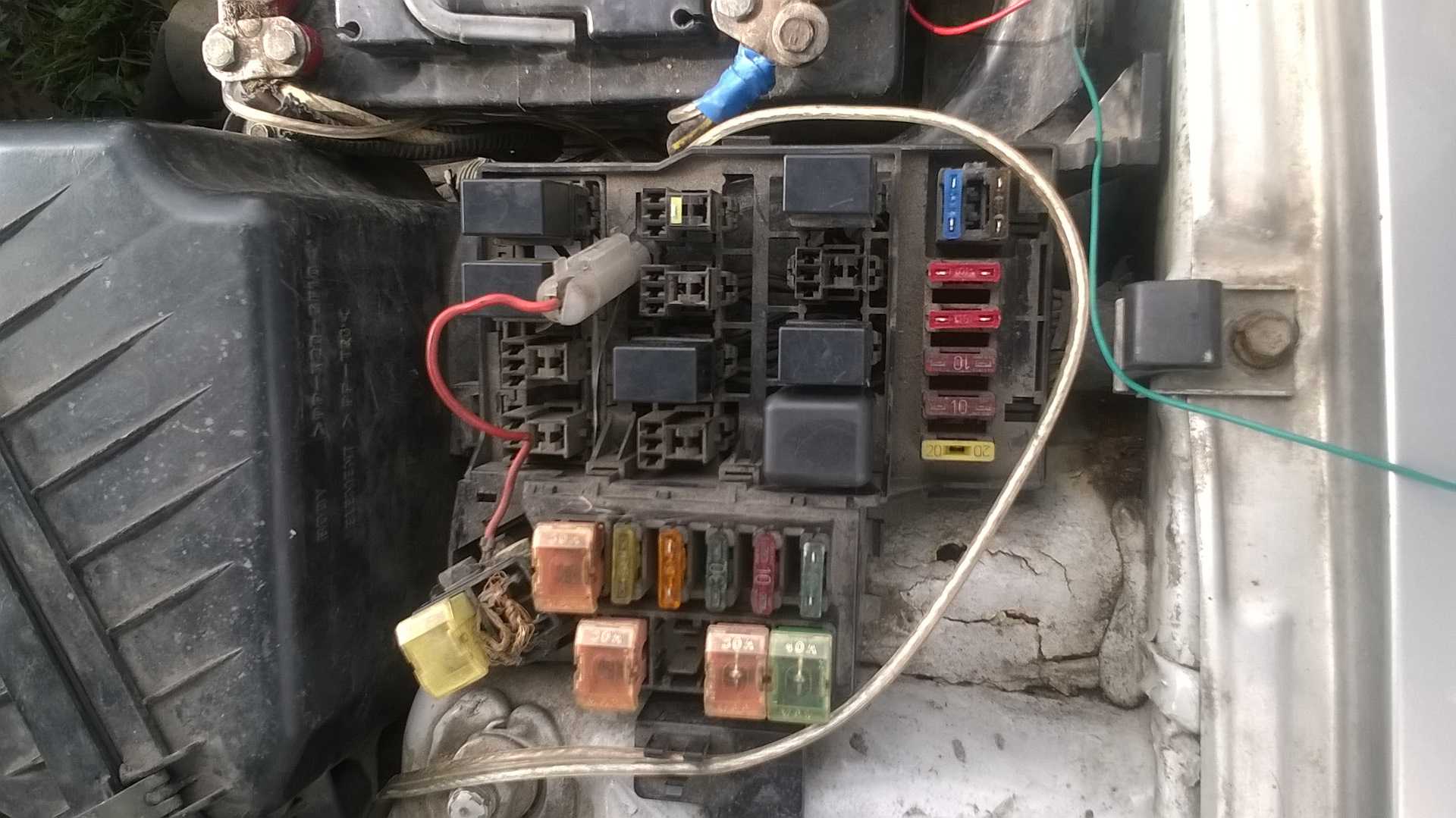

В моторном отсеке

А — блок плавких вставок на положительной клемме аккумуляторной батареи, В — монтажный блок в моторном отсеке, С — дополнительный монтажный блок в моторном отсеке

• Ошибки на панели приборов шкода йети

• Ошибка руль с восклицательным знаком мазда 3

• Схема концевиков дверей рено логан

• Мицубиси мираж динго схема управления двигателем gdi

• Раздатка камаз 6522 схема

Блок в салоне

Он находится под панелью приборов со стороны водителя, не далеко от рычага открытия капота.

Вариант 1

Схема

Описание

1	15А Прикуриватель
2	10А Радиоприемник
3	10А Реле отопителя
4	10А EPS
5	10А Ремень
6	10А Указатели поворотов
7	10А Панель приборов
8	10А Сиглнал
9	10А Стекло очистители
10	10А 4 АТ
11	15А Дверные активаторы
12	10А Внутреннее освещение, часы
13	10А Огни заднего хода
14	15А Стоп – сигналы
15	30А Отопитель
16	20А Верхний люк
17	20А ECS
18	Запасной

Вариант 2

Схема

Обозначение

1 15А	Стоп-сигналы
2 10А	Указатели поворотов
3 10А	Огни заднего хода
4 30А	Отопитель EPS
5 15А	Стеклоочистители
6 10А	Панель приборов
7 30А	Обогрев заднего стекла
8 20А	Верхний люк
9 10А	4 АТ
10 15А	Прикуриватель
11 10А	Реле отопителя
12 10А	Сигнал
13 –	Запасной

Перечень предохранителей

1	15А	Прикуриватель
2	10А	Радиоприемник
3	10А	Реле отопителя/реле стеклоподъемников
4	10А	EPS.
5	10А	Указатели поворотов, SRS
6	10А	Измерители
7	15А	Стеклоочистители
8	10А	4 АТ
9	15А	Замок блокировки руля/дверные активаторы
10	10А	Внутреннее освещение, часы
11	10А	Огни заднего хода
12	20А	Стоп-сигналы
13	30А	Отопитель
14	20А	Верхний люк
15	20А	Клаксон
16	20А	ECS
17	—	Запасной

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1
2		Опускание замка крышки багажного отделения	15А
3		Выключатель зажигания	10А
4		Комбинация приборов	10А
5		Клаксон	10А
6		SWS	10А
7		Реле отопителя	10А
8	STOP	Стоп-сигналы	15А
9		Указатели поворотов, SRS	10А
10		Огни заднего хода	10А
11		Радиоприемник	10А
12		Прикуриватель	15А
13		Стеклоочистители/омыватели стекол	20А
14		Верхний люк	10А
15		Отопитель	30А
16		Обогрев стекол	30А
17		Запасной	30А
18		Запасной	10А
19		Запасной	15А
20		Запасной	20А

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1		Левый задний габаритный огонь	10А
2		Правый задний габаритный огонь	10А
3		Ближний свет левой головной фары	15А
4		Ближний свет правой головной фары	15А
5		Дальний свет левой головной фары	10А
6		Дальний свет правой головной фары	10А
7		Противотуманное освещение	15А
8		Вентилятор К/В	20А
9		Аудиосистема	20А
10		Аудиосистема	10А
11		Внутреннее освещение	15А
12		ECU	10А
13		Прерыватели аварийной сигнализации	10А
14			—
15		Контрольная лампа «Проверьте двигатель»	20А
16		Генератор	10А
17		Компрессор К/В	10А
18			—
19		Выключатель зажигания	30А
20		Стеклоподъемники	40А
21		Вентилятор системы охлаждения	40А
22		ABS	60А
23		Главный предохраниетль	120А
24		Предохранитель ( В)	60А

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г. вып.

1 — Внутренние головные фары (НВ3, 12 В, 65 Вт); 2 — Наружные головные фары (НВ4, 12 В, 55 Вт); 3 — Парковочные/передние габаритные огни (12 В, 3 ср); 4 — Передние указатели поворотов (Н3, 12 В, 32 ср); 5 — Передние противотуманные фары (Н3, 12 В, 55 Вт); 6 — Задние указатели поворотов (12 В, 45 ср); 7 — Огни заднего хода (12 В, 45 ср); 8 — Фонари подсветки номерного знака (12 В, 3 ср); 9 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 10 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 11 — Стоп-сигнал верхнего уровня (12 В, 21 Вт); 12 — Задние повторители габаритных огней (12 В, 3 ср)

Выберете модификацию т/с для поиска центральный замок

• Mitsubishi Galant VIII EA Седан 1.8 GDi 140 л.с. id21438 Двигатель: объем — 1.8 л., мощность — 140 л.с., тип — бензиновый, модель — 4G93 (GDI). Привод: передний. Год выпуска: 1997-2001
• Mitsubishi Galant VIII EA Седан 2.0 133 л.с. id16444 Двигатель: объем — 2 л., мощность — 133 л.с., код — EA2A, тип — бензиновый, модель — 4G63 (SOHC 16V). Привод: передний. Год выпуска: 2000-2004
• Mitsubishi Galant VIII EA Седан 2.0 136 л.с. id7844 Двигатель: объем — 2 л., мощность — 136 л.с., код — EA2A, тип — бензиновый, модель — 4G63 (SOHC 16V). Привод: передний. Год выпуска: 1996-2000
• Mitsubishi Galant VIII EA Седан 2.4 GDI 144 л.с. id16445 Двигатель: объем — 2.4 л., мощность — 144 л.с., код — EA3A, тип — бензиновый, модель — 4G64 (GDI). Привод: передний. Год выпуска: 2000-2004
• Mitsubishi Galant VIII EA Седан 2.0 GDI 146 л.с. id21439 Двигатель: объем — 2 л., мощность — 146 л.с., тип — бензиновый, модель — 4G94 (GDI). Привод: передний. Год выпуска: 1999-2004
• Mitsubishi Galant VIII EA Седан 2.4 147 л.с. id116814 Двигатель: объем — 2.4 л., мощность — 147 л.с., тип — бензиновый, модель — 4G64 (SOHC 16V). Привод: передний. Год выпуска: 1998-2001
• Mitsubishi Galant VIII EA Седан 2.4 GDI 150 л.с. id12079 Двигатель: объем — 2.4 л., мощность — 150 л.с., код — EA3A, тип — бензиновый, модель — 4G64 (GDI). Привод: передний. Год выпуска: 1999-2000
• Mitsubishi Galant VIII EA Седан 2.4 165 л.с. id20277 Двигатель: объем — 2.4 л., мощность — 165 л.с., тип — бензиновый, модель — 4G69. Привод: передний. Год выпуска: 2003-2004
• Mitsubishi Galant VIII EA Седан 2.5 V6 24V 160 л.с. id16446 Двигатель: объем — 2.5 л., мощность — 160 л.с., код — EA5A, тип — бензиновый, модель — 6A13. Привод: передний. Год выпуска: 2000-2004
• Mitsubishi Galant VIII EA Седан 2.5 V6 24V 163 л.с. id7846 Двигатель: объем — 2.5 л., мощность — 163 л.с., код — EA5A, тип — бензиновый, модель — 6A13. Привод: передний. Год выпуска: 1996-2000
• Mitsubishi Galant VIII EA Седан 2.5 V6 24V 280 л.с. id13897 Двигатель: объем — 2.5 л., мощность — 280 л.с., тип — бензиновый, модель — 6A13TT. Привод: полный. Год выпуска: 1996-2002
• Mitsubishi Galant VIII EA Седан 2.0 TDI 90 л.с. id7847 Двигатель: объем — 2 л., мощность — 90 л.с., код — EA6A, тип — дизель, модель — 4D68 T. Привод: передний. Год выпуска: 1996-2004
• Mitsubishi Galant VIII EA Седан 2.5 Type S 205 л.с. id21440 Двигатель: объем — 2.5 л., мощность — 205 л.с., тип — бензиновый, модель — 6A13. Привод: передний. Год выпуска: 1999-2004

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Блок предохранителей и реле в салоне Митсубиси Ланцер 10

Монтажный блок расположен в нижней части панели приборов, со стороны водителя. Блок предохранителей и реле в салоне закрыт защитной крышкой, на обратной стороне которой находится схема и обозначение предохранителей.

Схема блока предохранителей и реле Митсубиси Ланцер 10

Описание

1	30А Отопитель / обогреватель
2	15А Стоп-сигналы
3	10А Задний противотуманный фонарь
4	30А Стекло очиститель ветрового окна
5	Резерв
6	10А Цепь дополнительного оборудования
7	20А Замки дверей
8	15А Аудиосистема
9	7,5А Цепь дополнительного оборудования
10	15А Лампы освещения салона
11	15А Аварийная световая сигнализация
12	15А Стекло очиститель окна двери задка
13	7,5А Контрольно — измерительные приборы
14	Резерв
15	15А Прикуриватель (передняя розетка электропитания)
16	10А Замок зажигания
17	20А Электропривод люка
18	Резерв
19	10А Наружные зеркала заднего вида
20	10А Система полного привода
21	7,5А Фонари заднего хода
22	Резерв
23	15А Дополнительная розетка электропитания
24	30А Электро стеклоподъемники
25	30А Обогрев стекла двери задка
26	7,5А Обогреватели наружных зеркал заднего вида
27	15А Электропитание
28	20/25А Электропривод сидений
29	30А Обогрев сидений

Mitsubishi Galant | Предохранители | Митсубиси Галант

Действия в чрезвычайных ситуациях. Ежедневные проверки и определение неисправностей. Инструкция по эксплуатации и техническому обслуживанию автомобиля. Предостережения и правила техники безопасности при выполнении работ на автомобиле. Основные инструменты, измерительные приборы и методы работы с ними.

Система впуска и выпуска. Приводные валы и главная передача. Тогда его получил компактный седан — одна из модификаций тогдашней модели Colt. Это был небольшой автомобиль классической компоновки с полуторалитровым двигателем и зависимой рессорной задней подвеской. В Америке Mitsubishi Colt Galant продавался под названием Dodge Colt. Именно с этой модели началась американская экспансия Mitsubishi и долгосрочное сотрудничество в корпорацией Chrysler..

Как и раньше, автомобиль имел два варианта кузова — седан и купе. В некоторых странах модель продавалась как Mitsubishi Sapporo, в Европе — как Colt Galant, а в США — как Dodge Colt. Модификации с кузовами седан и универсал на некоторых рынках назывались Galant Sigma, а купе — Galant Lambda или Sapporo. В Австралии Galant начал выпускаться на заводе Chrysler под названием Chrysler Sigma. Примечательно, что в США Galant с кузовом купе продавался под ставшим к тому времени легендарным названием Dodge Challenger..

Автомобиль немного увеличился в размерах и приобрел заднюю независимую подвеску. На эту модель первоначально устанавливался двухлитровый бензиновый двигатель с электронным впрыском, а спустя два года появилась модификация с турбонаддувом.

На этот раз это был переднеприводный седан среднего класса с электроусилителем рулевого управления EPS и подвеской с автоматической регулировкой уровня кузова ECS. Помимо седана выпускалось купе без центральной стойки. По заказу модель оснащалась блокировкой заднего межколесного дифференциала. Однако главной изюминкой данной модификации было то, что управляемыми были все четыре колеса автомобиля — задние колеса поворачивались на небольшой угол гидравлическим исполнительным механизмом.

В Японии данная модификация продавалась под названием Mitsubishi Eterna, а купе — Eterna Sava. Примечательно, что на платформе шестого Galant было построено первое поколение Mitsubishi Eclipse..

Как и прежде, Mitsubishi Galant выпускался с кузовами седан и хэтчбек Eterna , а купе на этот раз предлагалось лишь на внутреннем рынке Японии под названием Emeraude. Новый Galant не имел кузова хэтчбек, зато после долгого перерыва вновь появился универсал, который в Японии продавался под названием Legnum.

Внешность новой модели радикально отличалась от предыдущих версий. Почти плоские формообразующие поверхности кузова, с отчетливыми гранями пересечения, подчеркивали динамичность силуэта. Все кузовные детали подвергались качественной антикоррозийной обработке. Даже на автомобилях первых лет выпуска ржавчина — скорее результат недобросовестного кузовного ремонта, чем естественного старения..

Просторный салон отличался качеством материалов и эргономикой. Заднее сиденье способно с комфортом разместить трех пассажиров. Уровень шумо- и виброизоляции вполне приемлемый.

Замена предохранителей

Блок предохранителей

При возникновении неисправности одного из электроприборов, прежде всего, следует проверить соответствующие предохранители.

Отсоединить крышку A.

Примечание

: — Рекомендуем заранее приобрести на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей. — Извлечь предохранитель с помощью щипцов 1, расположенных с обратной стороны крышки A. Чтобы извлечь предохранитель из пинцета, следует сдвинуть его в сторону(как показано на рисунке). Свободные гнезда для предохранителей использовать не рекомендуется.

Внимание: — Проверить соответствующий предохранитель и при необходимости заменить его обязательно новым, имеющим тот же номинал. — Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием

Назначение предохранителей

Примечание

: Наличие предохранителей зависит от степени электрооснащенности автомобиля

Где находится предохранитель печки на бмв е34. обозначения предохранителей на bmw e34

1. Автоматический стояночный тормоз.
2. Фонарь стоп-сигнала.
3. Автоматическая блокировка дверей.
4. Стеклоподъемник двери водителя.
5. Щиток приборов.
6. Указатели поворотов.
7. Система навигации.
8. Внутреннее зеркало заднего вида.
9. Очиститель заднего стекла.
10. Задние стеклоподъемники.
11. Задние стеклоподъемники.
12. ABS/ESP.
13. Стеклоподъемник двери пассажира.
14. Стеклоомыватель.
15. Обогрев наружных зеркал заднего вида.
16. Аудиосистема.
17. Розетка питания дополнительного оборудования в багажном отделении.
18. Розетка питания дополнительного оборудования для задних сидений.
19. Прикуриватель.

Некоторое дополнительное оборудование защищено предохранителями, находящимися в моторном отсеке в блоке C. Тем не менее, ввиду затрудненного доступа рекомендуем обращаться для замены этих предохранителей на сервисную станцию компании-производителя.

Расположение предохранителей, плавких вставок и реле Mitsubishi Outlander XL —

Все руководства по ремонту автомобилей на нашем сайте AutoManualsRepair. Руководства по ремонту автомобилей. Автомобиль оборудован вольтной бортовой системой электропитания с заземлением по отрицательному полюсу.

Подача электроэнергии к осветительным приборам и прочим потребителям осуществляется от аккумуляторной батареи с Карта размещения предохранителей в салонном монтажном блоке на моделях Mirage с г. Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Mirage с г. Общие сведения Типичный электрический контур состоит из потребителя электроэнергии рабочего компонента , набора вы Надежность сочленения половин таких разъемов обеспечивается защелкиванием стопорных язычков вмонтированных в штекеры фиксаторов.

Крупные разъемы, такие как некоторые из расположенных под панелью приборов автомобиля, чаще всего скрепляются продетыми сквозь центральную часть штекеров сквозными болтами. Для рассоединения оборудованных п Монтажные блоки, устанавливаются в салоне автомобиля и в двигательном отсеке транспортного средства. Предохранители Общая информация Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров.

Идентификационная карта размещения предохранителей в мо Фактически, реле представляет собой электрический ключ, обеспечивающий замыкание ВВ контура по НВ сигналу.

В случае выхода реле из строя происходит отказ функционирования соответствующего Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании см. Раздел Система дополнительной без Главу Подвеска и рулевое управление Главу Подвеска и рулевое управление.

Отсоедините отрицательный провод от батареи

Если установленная на автомобиле стереосистема оборудована охранным кодом, пр Раздел Система дополнительной безопасности SRS — общая информация и меры предосторожности Закачанный в колбы таких ламп газ находится под давлением, что требует особой осторожности в обращении с фарой, случайное Раздел Система дополнительной безопасности SRS — общая информация и меры предосторожности

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Снимите комбинацию приборов см. Раздел Снятие и установка комбинации приборов.

При движении автомобиля под уклон или в гору скоростной режим может изменяться. Система управления темпостата позволяет осуществлять движение в походном режиме с крейсерской скоростью , двигаться накатом, выполнять ускорение, производить возврат к выбранному ранее скоростному режиму, а также о Система обеспечивает дополнительную защиту водителя и, — при соответствующей комплектации, — переднего пассажира автомобиля при сильном лобовом ударе.

На моделях ранних лет выпуска предусмотрена только водительская подушка, модуль которой помещен вну Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной к Откройте крышку багажного отделения.

Блок в салоне

Находится в конце приборной панели, за крышкой.

Фотография — пример

Пример электрической схемы с крышки коробки

Схематическая диаграмма

Описание предохранителя

1	Резерв
2	Резерв
3	30A Усилитель аудиосистемы
4	20A Люк в сборе
5	30A Обогрев заднего стекла, глушитель
6	30A Электродвигатель вентилятора отопителя
7	Резервное копирование
8	Резерв
9	15A Разъем для подключения вспомогательного электрооборудования
10	15A Розетка для диагностики, центрального замка, блока управления ETACS
11	Блок управления ETACS
12	Резерв
13	7.5A Электрохроматическое зеркало заднего вида
14	7.5A Боковые зеркала с электроприводом
15	Резерв
16	15A Прикуриватель
17	7.5A Реле бензонасоса; блок управления двигателем и автоматической коробкой передач
18	Резерв
19	7.5A Боковые зеркала с подогревом
20	Реле на 7,5 А
21	В режиме ожидания
22	7.5A Задние комбинированные фонари, управление автоматической коробкой передач
23	7.5A Многофункциональный дисплей, блоки управления (ABS, ETACS, SRS)
24	10A Катушка зажигания

Описание реле

1. Реле топливного насоса (1)
2. Реле для розетки
3. Реле топливного насоса (2)
4. Реле подогрева передних сидений
5. Реле задних противотуманных фонарей
6. Реле для электрических стеклоподъемников
7. Реле электродвигателя вентилятора электрического отопителя
8. Реле обогрева заднего стекла
