Предохранители и реле Mitsubishi L200 IV, 2006 — 2016

Схема блока предохранителей расположение предохранителейрасположение и назначение предохранителей и реле Mitsubishi Raider LS.

Схема блока предохранителей расположение предохранителейрасположение блок предохранителей митсубиси л200 назначение предохранителей Mitsubishi Pajero.

Схема блока предохранителей расположение предохранителейрасположение и назначение предохранителей Mitsubishi Outlander. Схема блока предохранителей расположение предохранителейрасположение блок предохранителей митсубиси л200 назначение предохранителей Mitsubishi Mirage. Схема блока предохранителей расположение предохранителейрасположение и назначение предохранителей и реле Mitsubishi Lancer X. Продольный рычаг. Шаровая опора.

Предохранители и реле Mitsubishi L200 IV, 2006 — 2016

Передняя ступица. Сальник ступицы. Шпилька ступицы. Втулки стабилизатора. Стойки стабилизатора. Болт рессоры. Втулка рессоры. Задняя рессора. Кронштейн рессоры. Лист рессоры. Палец рессоры. Передняя рессора. Подушка рессоры.

Сайлентблок рессоры. Серьга рессоры. Стремянка рессоры.

Компрессор пневмоподвески. Блок пневмоподвески. Поворотный кулак. Поворотный подшипник. Задняя балка. Сайлентблок балки. Сайлентблок подрамника. Колесные проставки. Ремень навесного. Приводной ремень. Натяжитель приводного ремня. Ролик приводного ремня. Комплект приводного ремня. Амортизатор ремня. Клиновой ремень. Поликлиновый ремень. Натяжитель ремня. Натяжной ролик. Обводной ролик. Рулевой наконечник. Блок предохранителей митсубиси л200 тяга. Рулевая рейка.

Датчик угла поворота.

Ремкомплект рулевой. Втулка рейки. Пыльник рейки.

Предохранители и реле Mitsubishi L200 (2017-2019 ..)

Сальник блок предохранителей митсубиси л200. Шланг Гур. Бачок Гур. Насос Гур. Подшипник Гур. Радиатор Гур. Рулевая колонка. Рулевой вал карданчик. Кольцо Cрс. Рулевая крестовина. Рулевой редуктор. Рулевая сошка. Топливная система. Топливный бак. Датчик уровня воды. Датчик уровня топлива. Клапан вентиляции бака. Кнопка бензобака. Крышка топливного бака. Топливная горловина. Топливный насос. Сеточка бензонасоса.

Прокладка бензонасоса. Реле топливного насоса. Форсунка топливная. Кольцо форсунки.

Дроссельная заслонка. Датчик дроссельной заслонки. Дроссельный патрубок.

Регулятор холостого хода. Ресивер воздушный. Трубка подогрева дроссельной заслонки. Турбина турбонагнетатель. Прокладка турбины. Электромагнитный клапан. Блок предохранителей митсубиси л200 тнвд. Прокладка компрессора. Топливная рампа рейка. Регулятор давления топлива. Топливная магистраль. Клапан топливный. Топливный шланг. Трубка топливная. Расходомер воздуха. Блок управления двигателем. Воздушный патрубок.

Блок предохранителей митсубиси л200 впускной. Прокладка впускного коллектора. Насос дополнительного воздуха. Насос подкачки топлива. Педаль газа. Трос газа. Подшипник маховика. Диск сцепления. Корзина сцепления.

Подшипник сцепления. Центральный выключатель. Втулка сцепления. Вилка сцепления. Комплект сцепления. Комплект переоборудования сцепления. Педаль сцепления. Трос сцепления. Датчик педали сцепления. Клапан сцепления. Цилиндр сцепления.

Главный цилиндр сцепления. Рабочий цилиндр сцепления. Ремкомплект цилиндра сцепления. Шланг, трубка сцепления. Ограничитель крутящего момента. Приводной вал. Шрус граната. Шрус наружный. Шрус внутренний.

Шрус правый. Шрус левый. Пыльник шруса.

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека, недалеко от аккумулятора.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,1,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Назначение предохранителей

p, blockquote 17,0,0,0,0 —>

1	Резерв
2	40А Система электро привода окон
3	40А Выключатель зажигания
4	10А Компрессор кондиционера
5	20А Двигатель вентилятора конденсатора
6	10А Фара дальнего света (левая)
7	10А Фара дальнего света (правая)
8	10А Фара ближнего света (левая)
9	10А Фара ближнего света (правая)
10	20А Контроль двигателя
11	7,5А Генератор переменного тока
12	15А Стоп-сигналы
13	10А Сигнал
14	20А Автоматическая коробка передач
15	10А Сигнальная лампа аварийной сигнализации
16	15А Топливный насос
17	15А Передние противотуманные фары
18	20А Аудио усилитель

Расшифровка реле

p, blockquote 18,0,0,0,0 —>

R1	Реле противотуманных фар
R2	Реле электро двигателя вентилятора конденсатора
R3	Резерв
R4	Стартер
R5	Реле звукового сигнала
R6	Подогреватель линии топливо подачи
R7	АКПП
R8	Главное реле системы впрыска
R9	Эл. маг. муфты компрессора кондиционера
R10	Ближний свет фар
R11	Дальний свет фар
R12	Реле электро приводов стекло подъемников
R13	Омыватель фар
R14	Резерв

Блок возле АКБ

Рядом с аккумулятором находится блок предохранителей выполненный в виде плавких вставок.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Описание

p, blockquote 24,0,0,0,0 —>

19	120А Генератор
20	100А Предохранители (№4, 5) располагающиеся в монтажном блоке в моторном отсеке; предохранители (№5, 6, 11, 12, 17, 18, 22, 23, 26) и плавкая вставка (№24) располагающиеся в монтажном блоке в салоне
21	30А Блок управления (ABS или ASC)
22	50А Реле неисправности системы ABS; блок управления системы ASC
23	120А Плавкие вставки (№2, 3) и предохранители (№10, 11, 12, 13, 14, 15, 16, 17, 18) располагающиеся в монтажном блоке в моторном отсеке
26	50А Подогревателя линии топливо подачи; подогреватель охлаждающей жидкости

Блок возле правой стоки

В нём могут крепится следующие реле: Реле электродвигателя насоса ABS и Реле неисправности системы ABS

p, blockquote 25,0,0,0,0 —>

Блок рядом с двигателем

Устанавливается преимущественно на дизельных моделях. Тут находятся реле отвечающие за подогрев дополнительного электрического отопителя.

Источник

Расшифровка блока предохранителей салона и под капотом на Митсубиси Аутлендер.

Основной блок предохранителей и реле расположенный под капотом.

Предохранители в моторном отсеке, сравнивайте с фото которое выше.

Номер	Сила тока, А	Цвет	Защищаемая цепь
Предохранители/плавкие вставки
1	30	Зеленый	Устройство ввода-вывода
2	40	Зеленый	Электродвигатель вентилятора системы охлаждения
3	30	Розовый	Электродвигатель вентилятора конденсора
4	30	Розовый	Антиблокировочная система тормозов
5	40	Синий	Тоже
6			Резерв
7	30	Розовый	Стартер
8	15	Синий	Передние противотуманные фары
9	7,5	Коричневый	Двигатель
10	20	Желтый	АКП
11	10	Красный	Звуковой сигнал
12	7,5	Коричневый	Генератор
13	20	Желтый	Омыватель фар
14	10	Красный	Кондиционер
15	15	Синий	Дроссельная заслонка
16	20	Желтый	Звуковой сигнал противоугонной системы
17	15	Синий	Обогреватель щеток стеклоочистителя
18	—	—	Резерв
19	30	—	Электропривод двери багажника
20	10	—	Система наружного освещения в дневное время
21	10	Красный	Фара дальнего света (левая)
22	10	Красный	Фара дальнего света (правая)
23	30	Зеленый	Усилитель аудиосистемы
24	30	—	Электрооборудование дизельного двигателя
25	20	Желтый	Левая фара ближнего света (с газоразрядными лампами)
26	20	Желтый	Правая фара ближнего света (с газоразрядными лампами)
27	10	Красный	Левая фара ближнего света (с галогеновыми лампами)
28	10	Красный	Правая фара ближнего света (с галогеновыми лампами)
29	10		Цепь питания электрооборудования двигателя
30	10	Красный	Катушка зажигания
31	20	Желтый	Цепь питания электрооборудования двигателя
32	15	Синий	Топливный насос

Основной блок реле под капотом.

R1	—	—	Реле свечей накаливания (для дизельных двигателей)
R2	—	—	Реле вентилятора радиатора
R3	—	—	Реле отопителя
R4	—	—	Реле системы управления двигателем
R5	—	—	Реле системы курсовой устойчивости
R6	—	—	Реле вентилятора радиатора кондиционера
R7	—	—	Реле системы управления двигателем
R8	—	—	Реле ближнего света фар
R9	—	—	Реле системы управления двигателем
R10	—	—	Реле обогревателя щеток стеклоочистителя
R11	—	—	Реле системы наружного освещения в дневное время
R12	—	—	Реле системы управления двигателем
R13	—	—	Реле звукового сигнала противоугонной системы
R14	—	—	Реле автоматической коробки передач
R15	—	—	Реле омывателя фар
R16	—	—	Реле дальнего света фар
R17	—	—	Реле передних противотуманных фар
R18	—	—	Реле звукового сигнала
R19	—	—	Реле кондиционера

Дополнительный блок реле под капотом.

Расшифровка дополнительного блока.

Номер реле	Защищаемая цепь
R1	Реле малых оборотов вентилятора системы охлаждения двигателя
R2	Реле вентилятора кондиционера
R3	Реле высоких оборотов вентилятора системы охлаждения двигателя

Монтажный блок предохранителей и реле в салоне расположен с левой стороны панели приборов.

Расшифровка предохранители монтажного блока в салоне.

Номер	Сила тока, А	Цвет	Назначение.
Предохранители/плавкие вставки
1	30	Розовый	Отопитель
2	15	Синий	Стоп-сигналы
3	10	Красный	Задний противотуманный фонарь
4	30	Зеленый	Стеклоочиститель ветрового окна
5	—	—	Резерв
6	10	Красный	Цепь дополнительного оборудования
7	20	Желтый	Замки дверей
8	15	Синий	Аудиосистема
9	7,5	Коричневый	Цепь дополнительного оборудования
10	15	Синий	Лампы освещения салона
11	15	Синий	Аварийная световая сигнализация
12	15	Синий	Стеклоочиститель окна двери задка
13	7,5	Коричневый	Контрольно-измерительные приборы
14	—	—	Резерв
15	15	Синий	Предохранитель прикуривателя митсубиси аутлендер (розетка электропитания)
16	10	Красный	Замок зажигания
17	20	Желтый	Электропривод люка
18			Резерв
19	10	Красный	Наружные зеркала заднего вида
20	10	Красный	Система полного привода
21	7,5	Коричневый	Фонари заднего хода
22	—	—	Резерв
23	15	Синий	Розетка электропитания
24	30	Розовый	Электростеклоподъемники
25	30	Розовый	Обогрев стекла двери задка
26	7,5	Коричневый	Обогреватели наружных зеркал заднего вида
27	15	—	Электропитание
28	25(20)	Белый (серый)	Электропривод сидений
29	30	Зеленый	Обогрев сидений

Расшифровка реле монтажного блока в салоне.

R1	—	—	Реле замков двери
R2	—	—	Реле отопителя
R3	—	—	Реле обогрева сидений
R4	—	—	Реле обогрева стекла двери задка

Предохранители и реле Митсубиси Лансер 10, 2007 — 2021

Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Мицубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

В салоне

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Назначение предохранителей в блоке, расположенном в салоне Митсубиси Лансер

№	Защищаемая цепь	Ток, А
1	Отопитель (Плавкая вставка)	30
2	Стоп-сигналы	15
3	Задний противотуманный фонарь	10
4	Очиститель ветрового стекла	30
5	Цепи дополнительного оборудования	10
6	Электропривод замков дверей	20
7	Аудиосистема	15
8	Реле блока управления	7,5
9	Лампы освещения салона (плафоны)	15
10	Аварийная световая сигнализация	—
11	Очиститель заднего стекла	15
12	Контрольно-измерительные приборы	7,5
13	Предохранитель прикуривателя/розетка электропитания	15
14	Замок зажигания	10
15	Люк	20
16	Наружные зеркала заднего вида	10
17	Система полного привода	10
18	Фонари света заднего хода	7,5
19	Розетка электропитания	15
20	Электростеклоподъемники (Плавкая вставка)	30
21	Обогрев заднего стекла (Плавкая вставка)	30
22	Обогрев наружных зеркал заднего вида	7,5
23	Источник питания переменного тока	15
24	Электропривод сидений	25 (20)
25	Обогрев сидений	30
Реле
A	Дополнительное оборудование
B	Реле электровентилятора отопителя
C	обогрев сидений
D	обогрев заднего стекла

В моторном отсеке

1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор….

2….И снимите крышку монтажного блока.

Назначение предохранителей и плавких вставок в монтажном блоке моторного отсека и на клемме аккумулятора

№	Защищаемая цепь	Ток, А
1	Противотуманные фары	15
2	Блок управления двигателем	7,5
3	Автоматическая коробка передач	20
4	Звуковой сигнал	10
5	Генератор	7,5
6	Омыватель фар	20
7	Кондиционер	10
8	Дроссельная заслонка	15
9	Звуковой сигнал противоугонной системы	20
10	Обогреватель зоны укладки щеток стеклоочистителя	15
11	—
12	Электропривод замка крышки багажника	30
13	Система наружного освещения в дневное время	10
14	Фара дальнего света (левая)	10
15	Фара дальнего света (правая)	10
16	Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая)	20
17	Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая)	20
18	Фара ближнего света с галогеновой лампой (левая)	10
19	Фара ближнего света с галогеновой лампой (правая)	10
20	Цепь питания электрооборудования двигателя	10
21	Катушки зажигания	10
22	Цепь питания электрооборудования двигателя	20
23	Бензонасос	15
24	Стартер	30
25	—
26	Антиблокировочная система тормозов (ABS)	40
27	30
28	Электродвигатель вентилятора конденсора	30
29	Электродвигатель вентилятора системы охлаждения	40
30	Устройство для подключения дополнительного оборудования	30
31	Усилитель аудиосистемы	30
32	Электрооборудование дизельного двигателя	—
33	АКБ/генератор	120
34	АКБ/плавкая вставка	80
35	№33	80
36	120
37	генератор	80
Реле
A	Реле противотуманных фар
B	звуковой сигнал
C	электромагнитная муфта компрессора кондиционера
D	Дополнительное оборудование
E	Реле управления автоматической коробкой передач
F	Дополнительное оборудование
G	дальний свет фар
H	управление дроссельной заслонкой
I	Дополнительное оборудование
J	Реле системы наружного освещения в дневное время
K	Бензонасос
L	Дополнительное оборудование
M	Вентилятор радиатора кондиционера
N	Стартер
O	Реле ближнего света фар
P	Реле вентилятора системы охлаждения двигателя
R	Дополнительное оборудование
S	Главное реле системы управления двигателем
T	Дополнительное оборудование
Q	Вентилятор конденсора

Предохранители и реле под капотом

Основной блок расположен в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фотосхема

Описание

R1	Реле противотуманных фар
R2	Реле воздушного насоса (ВОЗДУХ)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70А) Многофункциональный блок управления

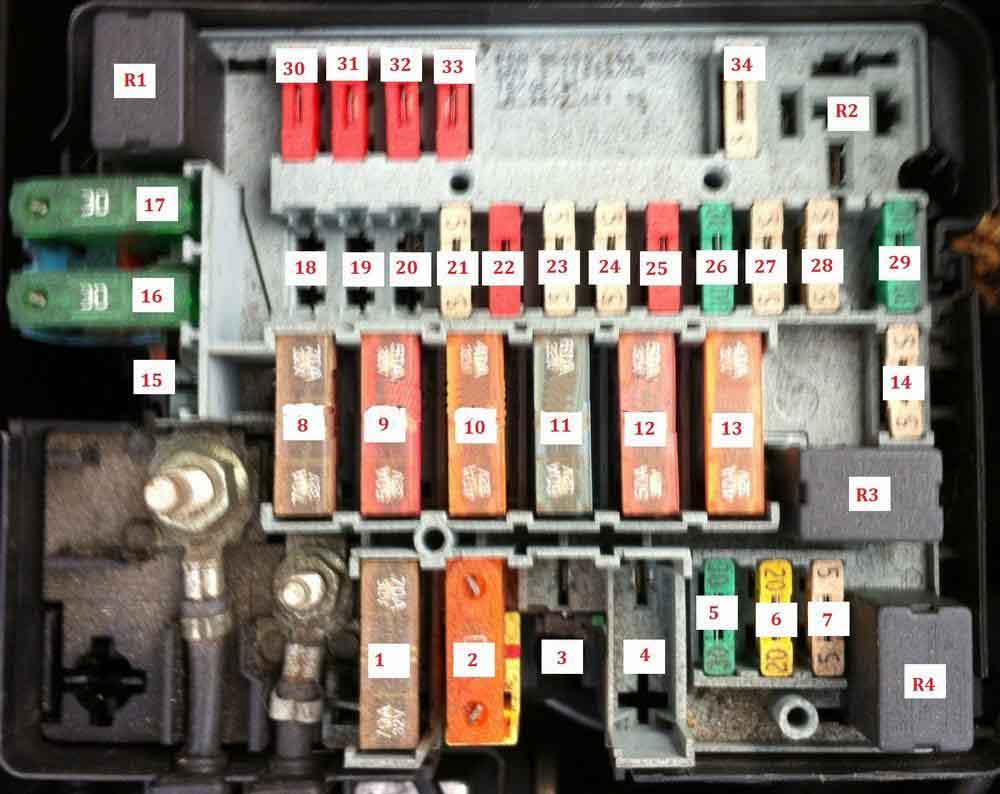

F2	(40A) Реле 1 вентилятора системы охлаждения двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя HDi
F4	—
F5	(20А/30А) Передние противотуманные фары, сигнальные огни, боковые/задние
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Электродвигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (переменный ток)
F8	(70А) Блок предохранителей
F9	(50А) Многофункциональный блок управления
F10	(40А) Выключатель света
F11	(60А) Блок предохранителей
F12	(50А) замок зажигания
F13	(40А) замок зажигания
F14	(5A / 30A) Сигнализация, разъем канала передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30А) Антиблокировочная система тормозов (АБС)
F17	(30А) Антиблокировочная система тормозов (АБС)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Подогреватель топлива — некоторые модели HDi
F21	(5A) Блок управления кондиционером, панель управления функциями кондиционера / нагревателя, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем — LPG, задние электростеклоподъемники — некоторые модели
F23	(5А) Антиблокировочная тормозная система (АБС)
F24	(5A) Управление двигателем, реле свечей накаливания с таймером
F25	(10A) Топливный насос, отключение по инерции подачи топлива (IFS)
F26	(10А/30А) Управление двигателем, топливный насос
F27	(5А/10А/20А) Управление двигателем — HDi, АКПП (АТ)
F28	(5A) Обогреватель корпуса дроссельной заслонки
F29	(20A / 30A) Электродвигатель вентилятора охлаждающей жидкости двигателя — отдельные модели, реле впрыска вторичного воздуха (AIR)
Ф30	(10А) Передняя правая противотуманная фара, передние противотуманные фары с включенной сигнальной лампой
F31	(10A) Передняя противотуманная фара, левая
F32	(10А) автоматическая коробка передач (АТ), разъем данных (DLC), подогреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, блок впрыска, фонарь(ы) заднего хода, датчик скорости автомобиля (VSS)
F33	(10А) Автоматическая коробка передач (АТ)
F34	(5А/15А) Управление двигателем

Вариант 2 (с 2002 г.в.)

Также в этом блоке возможны 2 варианта. Хотя схема может выглядеть по-разному, расшифровка та же самая.

Таблица с обозначением

один	Электронная свеча накаливания дизельного двигателя 10A, датчик воды в дизельном топливе, выключатель света заднего хода, датчик скорости, расходомер воздуха для дизельного двигателя
2	15A Электромагнитный клапан абсорбера, топливный насос
3	10А ЭБУ АБС
4	10А ЭБУ АКПП, ЭБУ двигателя
5	Не используется
7	20А Насос омывателя фар
8	20A Реле вентилятора системы охлаждения двигателя, ЭБУ двигателя, ТНВД, Регулятор высокого давления дизельного топлива, Электромагнитный клапан двигателя
9	15AL Левая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
тринадцать	15А Звуковые сигналы
14	10A Насосы омывателей ветрового и заднего стекол
15	30A Блок обогрева корпуса дроссельной заслонки, ТНВД дизельного топлива, Датчик кислорода, Компьютер двигателя, Расходомер воздуха, Катушка зажигания, Электромагнитный клапан двигателя, Блок подогрева дизельного топлива, Форсунки
шестнадцать	Реле компрессора 30А
17	30A Высокая и низкая скорость стеклоочистителя
18	Электровентилятор 40А для отопления и вентиляции

Некоторые реле расположены внутри блока.

Реле топливного насоса

Отдельные реле расположены рядом с устройством, которое их обслуживает. Например, реле вентилятора охлаждения двигателя.

Макси предохранители

Предохранители большой мощности расположены отдельно (сзади). Они рассчитаны на большие токи и обеспечивают дополнительную защиту электрических цепей.

Описание

• (20А) Реле вентилятора системы охлаждения
• (70А) Блок управления АБС
• (30А) Блок управления АБС
• (70А) Блок предохранителей/реле, приборная панель (F9-F12/F16), многофункциональный блок управления
• (70 А) Блок предохранителей/релейная пластина, лента (F1/F4/F5/F7/F14/F15/F23)
• (30А) Насос гидроусилителя руля
• (30А) Выключатель питания
• (30A) Выходной усилитель аудиоустройства

Блоки под капотом

Главный блок

Основной блок с предохранителями и реле находится рядом с аккумулятором с левой стороны моторного отсека.

Пример схемы с крышки блока

p, blockquote 17,0,0,1,0 —>

R1	Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость
R2	Реле звукового сигнала
R3	Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4	Много функциональный блок управления 1
R5	Реле обогревателя лобового стекла — очистители лобового стекла
R6	Реле электромагнитной муфты компрессора кондиционера
R7	Резерв
1	120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
2	60A Блок предохранителей/ реле, моторный отсек 1
3	40А Замок зажигания
4	40А Электропривод сидений, электропривод стекло подъёмников
5	20А Управление двигателем
6	20А Управление двигателем
7	—
8	15А Дополнительное оборудование
9	25А Подогреватель топливного фильтра
10	25А Кондиционер
11	20А Кондиционер
12	15A Реле обогревателя лобового стекла — очистители лобового стекла
13	—
14	20A Автоматическая коробка передач
15	10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
16	15A Анти блокировочная система тормозов (ABS), стоп-сигналы
17	10А Аудиосистема, прикуриватель, часы
18	10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
19	10А Кондиционер
20	20A Противотуманные фары
21	10A Звуковой сигнал
22	20A Очиститель/ омыватель лобового стекла
23	10A Система управления двигателем, задний габарит(правый)
24	10A Лампа заднего левого габарита
25	10A Лампа ближнего света (левая)
26	10A Лампа ближнего света (правая)
27	10A Лампа дальнего света (левая)
28	10A Лампа дальнего света (правая)
29	Резерв
30	40A Нагреватель охлаждающей жидкости

Блок с реле

p, blockquote 21,0,0,0,0 —>

1. Реле электромагнитных клапанов
2. Реле подогревателя топлива
3. Реле сервопривода дроссельной заслонки
4. Реле стартера
5. Главное реле системы впрыска
6. Реле электромагнитной муфты компрессора кондиционера

Источник

Engine compartment fuses and relays boxes

Main box

Located on the left side of the engine compartment, near the battery.

For example

Diagram

Circuits protected

1	Reserve
2	40A Electric window drive system
3	40A Ignition switch
4	10A A / C Compressor
5	20A Condenser Fan Motor
6	10A High beam headlamp (left)
7	10A High beam headlamp (right)
8	10A Low beam headlamp (left)
9	10A Low beam headlamp (right)
10	20A Engine control
11	7.5A Alternator
12	15A Stop lights
13	10A Signal
14	20A automatic transmission
15	10A Warning lamp, alarm
16	15A Fuel pump
17	15A Front fog lights
18	20A Audio amplifier

Relay decoding

R1	Fog lamp relay
R2	Condenser fan motor relay
R3	Reserve
R4	Starter
R5	Horn relay
R6	Fuel supply line heater
R7	Automatic transmission
R8	Main relay of the injection system
R9	Email magician. air conditioner compressor clutches
R10	dipped headlights
R11	High beam headlights
R12	Relay for electric drives glass lifters
R13	headlight washer
R14	Reserve

Box near the battery

Next to the battery there is a fuse box made in the form of fusible links.

Diagram

Assignment

20	100A Fuses (No. 4, 5) located in the mounting block in the engine compartment; fuses (No. 5, 6, 11, 12, 17, 18, 22, 23, 26) and a fuse (No. 24) located in the mounting block in the passenger compartment
21	30A Control unit (ABS or ASC)
22	50A ABS malfunction relay; ASC control unit
23	120А Fuses (No. 2, 3) and fuses (No. 10, 11, 12, 13, 14, 15, 16, 17, 18) located in the mounting block in the engine compartment
26	50A Heater fuel supply line; coolant heater

Потухла подсветка в салоне и правые габариты

Outlander — Эксплуатация и ремонт технические вопросы и обмен опытом

У меня какое то колдовство в машине произошло, подскажите подалуйста кто в теме как это вылечить.

Одним вечером обратил внимания что не работает подсветка в салоне. Т.е. приборка, блок управления климатом, часы, кнопочки, подсветка бордочка и прикуривателя. В общем все что должно радостно гореть и радовать в вечернее время теперь не горит. Позже заметил что не работают габаритные огни справа спереди и сзади. Все остальное работает: часы тикают, прикуриватель прикуривает. Панелька работает, и все контрольные лампы на ней загораются. Только вот подсветки нет.

Кто побеждал эту беду, расскажите пожалуйста свой опыт. Спасибо.

У меня какое то колдовство в машине произошло, подскажите подалуйста кто в теме как это вылечить.

Одним вечером обратил внимания что не работает подсветка в салоне. Т.е. приборка, блок управления климатом, часы, кнопочки, подсветка бордочка и прикуривателя. В общем все что должно радостно гореть и радовать в вечернее время теперь не горит. Позже заметил что не работают габаритные огни справа спереди и сзади. Все остальное работает: часы тикают, прикуриватель прикуривает. Панелька работает, и все контрольные лампы на ней загораются. Только вот подсветки нет.

Кто побеждал эту беду, расскажите пожалуйста свой опыт. Спасибо.

Предохранители под капотом. Ну никак не ожидал что именно там может быть проблема. Думал что в блоке в салоне или где то в проводах. Еще слышал на ASX про защиту если в бордачке лампочка выгорает, и из за этого может не работать правая сторона и панель.

Окей. Завтра полезу под капот, может там «недожал» предохранители какие, когда чинил противотуманки.

Отпишусь завтра о результатах..

В желтой коробочке находятся предохранители 22 и 23 (оба 10А). Первый отвечает за дежурное питание ETACS, FrontECU, ColumnECU, компьютер в приборке, часы, магнитолу, плафоны освещения в салоне. Другой защищает цепь АСС — прикуриватель, магнитолу. Она (желтая коробочка) сделана таким образом, чтобы можно было легко обесточить «лишние» потребители при длительном простое (транспортировке) и не потерять сами предохранители. Туда даже не лезьте — если бы они перегорели, Вы бы это сразу заметили.

А у топикстартера перегорел предохранитель №20 на 7,5А. Левые габариты питаются через предохранитель №21, также на 7,5А

Предохранители на 7,5А — коричневые, на 10А — красные

Насколько я помню, предохранитель 21 находится справа в блоке предохранителей, т.е. как бы в доп секции. А предохранитель номер 20 это самый правый в нижнем ряду. Если не ошибаюсь конечно. Только вот в этом самом правом у меня нет и не было никогда предохранителя, туда его даже не вставишь. Там из пластика штырек стоит, который мешает вставлять предохранитель.

Меры предосторожности перед снятием предохранителя на вашем Mitsubishi L200

Перед обращением с предохранителями примите некоторые меры предосторожности, чтобы избежать ненужного риска. Сначала выключите зажигание вашего Mitsubishi L200., затем извлеките предохранитель из гнезда, осторожно потянув его пальцами вверх или используя небольшие подходящие плоскогубцы, не затягивая

Небольшое предупреждение: нить накала, которую вы видите в верхней части предохранителя, должна оставаться неповрежденной. Если предохранитель перегорел (вы увидите его черным цветом или с обрезанной нитью), вам необходимо заменить его на предохранитель одинаковой силы тока. На нем написана эта характеристика: вы должны прочитать число, за которым следует буква «А».

Схемы блоков предохранителей и реле

Разводка кабелей и спектр электрического оборудования не сильно менялись на протяжении жизненного цикла пикапа L200 с кузовом IV генерации. Но при ремонте проводки следует использовать штатную инструкцию, которая передавалась вместе с машиной при покупке у дилера.

На Митсубиши 2005–2011 года

Плавкие перемычки в салонном модуле защищали проводку (на примере автомобиля 2008 г. выпуска):

• габаритного освещения (с разделением по левой и правой сторонам кузова);
• прикуривателя и розетки для подсоединения дополнительных потребителей (номинальный ток – не выше 15 А);
• катушек системы зажигания бензинового двигателя;
• реле управления стартером;
• электрического привода люка (ставился на части автомобилей);
• управления положением отражателей зеркал заднего обзора;
• контроллера силового агрегата (защита продублирована);
• заднего противотуманного фонаря, входившего в стандартное оснащение;
• приводов замков в дверях;
• подсветки салона;
• системы очистки стекла, установленного в задней части (опция, применялся при монтаже жесткого кофра над грузовым отсеком);
• приборов и индикаторов перед водителем;
• системы обогрева кресел шофера и переднего пассажира;
• дополнительного оборудования (перечень зависел от уровня оснащения);
• обогрева отражателей зеркал;
• системы очистки лобового стекла;
• сигнализаторов включения скорости заднего хода;
• системы обогрева заднего стекла;
• дополнительной печки;
• электрической регулировки передних сидений (опция);
• динамиков и магнитолы.

В электрических цепях предусмотрено дублирование ряда плавких вставок. Перемычка с меньшим номиналом должна перегорать при ненормативной нагрузке по одному прибору. Но поскольку для подключения нескольких потребителей используется единая линия, то введены дополнительные вставки. Элементы размыкают цепь при росте суммарной нагрузки (например, из-за короткого замыкания, произошедшего вследствие повреждения изоляции кабеля).

На машинах выпуска до 2012 г. на клемме батареи расположены силовые перемычки для защиты исполнительного механизма модуля ABS и противотуманных фар. При использовании дизельного двигателя в коробке появлялась перемычка свечей накаливания. В моторном отсеке имелся отдельный щиток для плавких вставок вентилятора и компрессора кондиционера.

Схема блока-реле в салоне.

На Mitsubishi 2012–2015

Конструкция проводки машин после рестайлинга почти не поменялась, под капотом стояли вставки для защиты цепей (на примере пикапа 2014 модельного года):

• электрических моторов для привода стекол в дверях (общая цепь);
• замка управления системой зажигания;
• муфты компрессора климатической установки (кондиционер дополнял отопитель на всех собранных L200);
• привода вентилятора на блоке радиаторов;
• головного света (с разделением по сторонам и мощности нитей ламп);
• силовых цепей контроллера двигателя;
• системы возбуждения генератора;
• сигналов снижения скорости;
• клаксона;
• контроллера автоматической трансмиссии;
• аварийной световой сигнализации («поворотники»);
• насоса подачи топлива;
• противотуманного головного освещения;
• дополнительного усилителя мультимедийной системы (ставился не на все автомобили).
