Предохранители ниссан марч и реле с описанием схем и назначения элементов к11 к12

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Расположение предохранителей и реле

Малолитражный универсал был впервые выпущен в 1982 г. Массовое производство фургона началось в 1999 г. (3-я серия, У11). Ниссан АД (2000 г.) имел мощность 99/6 000 л.с./об.мин., жесткий кузов. Объем двигателя составлял 1 769 см³.

Малолитражный универсал класса С9 модификации 2007 г. снабжен бензиновым мотором, автоматической коробкой передач, цепью ГРМ, бортовым компьютером.

На Ниссане АД

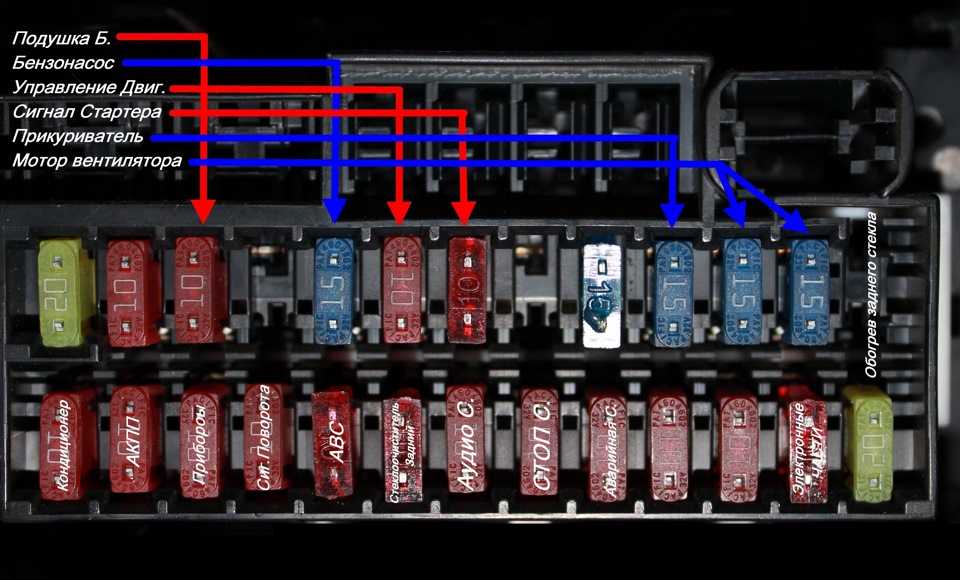

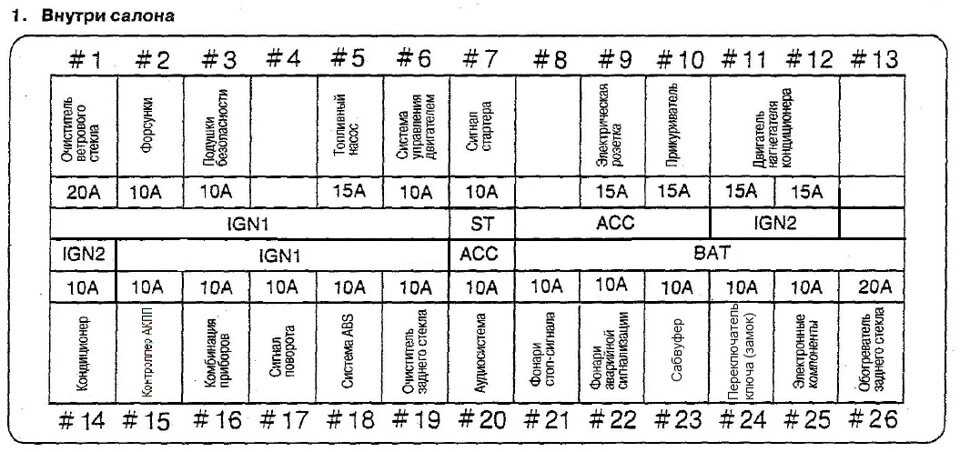

Узел с плавкими конструкциями оборудован в пассажирском салоне. Предохраняющий агрегат выполнен в 2 версиях. Первая включает 26 плавких вставок. За прикуриватель отвечает аппарат F10 (15А).

Прерыватели обеспечивают безопасность потребителей:

• двигателя;
• системы охлаждения;
• очистителя ветрового стекла;
• форсунки;
• топливного насоса;
• стартера;
• розетки;
• кондиционера;
• коробки передач;
• тормозного устройства и др.

Во втором прикуриватель контролирует F4 (15 А). Под капотом вблизи АКП установлена коробка с электрическими защитниками и коммутационными выключателями. На верхней части панели нанесено графическое изображение выключателей тока.

На Nissan Wingroad

За перчаточным боксом расположена секция с перемычками (26 шт.). Графическое изображение плавких элементов нанесено на обратную сторону заслонки.

Омыватель ветрового стекла подключен к охранительному элементу F17, стартер контролирует F13 (10 А). В подкапотном пространстве находится энергоблок, представленный в 2 вариантах.

Расположение и расшифровка предохранителей Nissan X-Trail.

Схема предохранителей расположенных в моторном отсеке.

Расшифровка предохранителей и реле X-Trail в моторном отсеке.

A — Плавкая вставка Batteri — Генератор, Пр. B, C, D, E, F, G 39-43 (120А — бензин, 100 А — дизель)
B — Плавкая вставка Power Window (Питание окон) — Стеклоподъемники, центральный замок, привод сидений и привод люка Ниссан Х-Трейла
C — Плавкая вставка Rad FAN1 — вентилятор радиатора левый
D — Плавкая вставка Rad FAN2 — вентилятор радиатора правый
E — Плавкая вставка HL/Wash — омыватель фар
F — Плавкая вставка Glow — Свечи накаливания (Двигатель YD)
G — Плавкая вставка Main 2 — Предохранители №17, 22, 25, 26, 27 и реле зажигания Х-Трейла — Пр. 2, 5, 6, 8, 10, 11, 12, 15, 16
H — Плавкая вставка Main 1 — Реле аксессуаров — Пр. 18, 20, 23 и реле мотора отопителя
I — Плавкая вставка ESP MoTor — Система ESP (реле насоса)
J — Плавкая вставка ING SW — Замок зажигания
K — Плавкая вставка ABS Motor — Мотор ABS (только для автомобилей без ESP)
L — Плавкая вставка ESP Sol ABS Sol — ABS для X-Trail с ESP
M — Плавкая вставка H, Lamp HID — На автомобилях со штатным ксеноном. Пр.51, 52
31 — Предохранитель TAIL LAMP — Габариты, подсветка щитка приборов и кнопок в салоне, регулировка уровня фар
32 — Предохранитель AUDIO — Аудиосистема (постоянное питание)
33 — Предохранитель End Cont 2 — Реле блока управления двигателем (двигатель QR)
34 — Предохранитель Horn — Сигнал (Клаксон), регулятор напряжения генератора
35 — Предохранитель HAZ SW — фонари аварийной сигнализации
36 — Предохранитель RR FOG L — Задний противотуманный фонарь
37 — Предохранитель ABS 4WD — Блок управления 4WD
38 — Предохранитель D/Lamp — Фары на крыше
39 — Предохранитель ENG CONT 1 — Система электропривода дроссельной заслонки (Двигатель QR)
40 — Предохранитель H-Lamp LH — Левая фара
41 — Предохранитель H-Lamp RH — Правая фара
42 — Предохранитель FR FOR L — Передние противотуманные фары
42 — Предохранитель ENG CONT 3 — блок управления двигателем, реле блока управления двигателем
Схема предохранителей расположенных в салоне.

Расшифровка предохранителей и реле в салоне X-Ttrail.

1 — Heater Seat — Подогрев сидений
2 — Turn Signal — Указатель поворота
3 — Injector — Форсунки мотора QR, блок управления двигателем
4 — AUDIO — Аудиосистема (Отключаемое питание)
5 — Electronic Parts — Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6 — FR WIPER — Очиститель и омыватель лобового стекла
7 — Starter Signal — Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8 — 4 WD ABS — Подключаемое питания блока управления ABS, ESP, 4WD.
9 — AIR BAG — подушки безопасности
10 — Fuel pump — бонзонасос (двигатель QR), топливоперекачивающий насос (дизельный двигатель YD)
11 — METER — Приборная панель, реле-таймер омывателя фар
12 — A/T Control — Фонарь заднего хода, система управления автоматической коробки переключения передач
13 — Engine Control — Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14 — запасной
15 — AIR CON — Климат контроль, реле и муфта включения компрессора кондиционера
16 — RR WIPER — Очиститель омывателя заднего стекла
17 — CIG Lighter — прикуриватель
18 — CIG Lighter — Реле прикуривателя
19 — Blower MOTOR — Мотор вентилятора салона печки
20 — MIRROR — Электропривод зеркал
21 — Запасной
22 — STOP LAMP — Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23 — Power Socket — Электророзетки (водительский бардачок и багажник)
24 — Blower Motor — Мотор вентилятора салона печки
25 — RR DEFOG — Обогреватель заднего стекла
26 — КROMM LAMP — Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подстветка дверных проемов 27 — HEATER MIRROR — Обогрев зеркал
28 — Electronic parts — Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Расшифровка блока таблицы предохранителей Nissan Wingroad и AD.

Таблица предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Номер WD000 (каталожный номер 24313-WD000) ставился на Nissan Wingroad и Nissan AD Y11 с 1999 по 2002 г.в. с двигателями QG13DE QG15DE QG18DE QG18DEN SR20VE (скорее всего только дорестайл Nissan Wingroad и Nissan AD Y11) и YD22DD (дизель).

Таблица предохранителей wingroad и ad

Расшифровка предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.

Таблица предохранителей wingroad и ad

Таблица предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

Номер WE000 (каталожный номер 24313-WE000) ставился на Nissan Wingroad Y11 с 2001 по 2004 г.в. с двигателями QG15DE QG18DE QG18DEN QR20DE (рестайл Nissan Wingroad Y11 и Nissan AD Y11) и YD22DD (дизель).

Таблица предохранителей wingroad и ad

Расшифровка предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.

Таблица предохранителей wingroad и ad

«О, сколько раз твердили миру…»

Что самолечением заниматься — неблагодарное дело. Теперь все по порядку.

Позвонил знакомый электрик, просил записать его соседа по гаражу: автомобиль

Машина не заводится, «горит» 34 предохранитель (фото внизу, стрелка):

(AAC) VALVE)

,- и как сгорит, пропадает «плюс» на катушках зажигания.

Машину записал через два дня.

«Ниссаны», конечно, ремонтировал, но в основном «промыть, прочистить, замена Датчика массового расхода воздуха, сгоревший контроллер, РХХ — регулятор холостого хода ( здесь и далее: IACV — IDLE AIR CONTROL VALVE — AUXILIARY AIR CONTROL

А здесь «не заводится», да еще предохранитель «горит».

Решил вечером посмотреть по «мануалам» схему, так сказать, подготовиться…

Зная, что частая проблема этих двигателей заключается в IACV, решил глянуть на всякий случай его электрическую схему.

Питание, что на катушки, что на IACV шло с одного предохранителя — №34 .

Через два дня, когда притащили NISSAN, расспросил у клиента, какие ремонты делались, что с машиной.

Он рассказал, что были, с месяц назад, проблемы по холостому ходу и кто-то ему посоветовал заменить IACV, что он и сделал. Потом, вроде, машина ездила более-менее нормально.

Машина была уже без предохранителя, проверять — сгорает ли он, я не стал.

При осмотре оказалось, что IACV был со следами тосола. Фишка (разъем) на IACV тоже в тосоле (фото слева)

Проверка сопротивления обмоток IACV, подтвердила, что он сгорел (фото справа)

Клиент был очень удивлен, вроде как недавно менял его, и что он «не дешевый».

Пришлось провести разъяснительную беседу о вреде самолечения с показом, сколько тосола в IACV (фото слева),-

,- и показать ему сгоревший контроллер (фото справа) —

После промывки дроссельного патрубка, замены прокладки, IACV (фото внизу, обратите насколько чисто надо все отмывать),-

,- ремонта контроллера, вставил предохранитель и завел машину.

Обучение ХХ прошло нормально.

После нескольких перегазовок выскочил код Р0335 (CRANKSHAFT POSITION SENSOR (CKPS)

Проверил осциллограммы: CRANKSHAFT POSITION SENSOR (CKPS) и CAMSHAFT POSITION SENSOR (CMPS) — (фото внизу):

По результатам осцилограммы Клиенту было рекомендовано заменить цепь. На что Клиент сказал: «Работает — ну и хорошо, мне и так пойдет».

Так что пришлось Клиенту за то, что хотел сэкономить, два раза в течение месяца покупать РХХ. А может, это и сгубило контроллер, хотя сгореть он мог и в первый раз.

Источник статьи: http://motyk.ru/info/nissan-ad-predohranitel-benzonasosa/

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

Замена предохранителей Nissan Primera своими руками

Все по теме Замена предохранителей Nissan Primera

Александор

Уважаемый Валерий! Поясните пожалуйста, какой вес имеет Ваш пятак установленный на бегунке и не разбивает ли дисбалансом подшипники трамблера? Просто решил сделать так же и в процессе изготовления задумался, может необходимо устанавливать противовес?

• Текс
• добрый день посмотрев ваше видео сделал такуюже проверил на своем мерседесе спринтере все целые а розетка 12в неработает.както регистратор вилка раскрутилась а там металическая шайба и замкнуло где искать неподскажите
• Mairi
• на КИА а не на киО
• Рас

Я узнал етот голос!!! ‘Добродушный санехник’!!!Лайкос)

Дерби

Руль потёртый и рукоятка коробки передач свидетельствуют не о 100000 км пробега,а 200000,лоханули мужика…

1. Владилен
2. Откуда приходит питание на эти 3 предохранителя?у меня пропал + пришлось на прямую с акб тянуть провод к этим предохранителям
3. Лонг Шайхаманов
4. спасибо за видео, все коротко и ясно разложил
5. Шленникова Маб

Да-а-а..Похоже на разбомбленную военную базу У меня 21093, при включении заднего дворника включается и омыватель, а ещё и дворники лобового стекла. В сырую погоду дальний свет не включается. Подскажите пожалуйста, где копать?

• Подсезерцев Бодак
• Большое СПАСИБО за видео! Очень помогло
• Артемий

Не меньше 10 переключений за какой промежуток времени? Должны ли происходить переключения при работе двигателя на ХХ?

1. Галим Энзельман
2. Где шапка пупил такой?
3. Друцкой Айдер

Добрый вечер, у меня машина в жару заводилась и глохла, приходилось ждать минут 10 и тогда заводилась вновь, и так около дома я ездил))) так как парился периодически и не всегда. Но сегодня 2 раза за день так было. Нашел реле, также пропал контакты и решил эту проблему, благодарю?

Цезарь

у меня elm327 показывает сопротивление ДК до нейтрализатора 128 ом. значит лямба мертва?

Бомтырев Ано

ну вы и варвары, такую дырень в багажнике высверлить, он сгниет нахрен, пластик весь поломали, не проще было закрепить камеру внизу бампера? да и безпроводные передатчики копейки стоят, что бы через весь салон провода не тянуть. Я разочарован, раньше подобного монтажа на вашем канале не наблюдал, все познается с практикой.

Burkett

Спасибо за подсказку, у меня как раз такая фигня с машиной, при прогреве машины небольшое плавание оборотов а температура 90 гр, что я только не делал, вот только про этот датчик не подумал. оформил подписку на ваш канал, может что нибудь ещё полезное найду.

Robert

лучше алюминиевую проволоку. медная чревата тем что может сгореть проводка под панелью в жгуте. предохранитель может и не сработать как в моем случае.

Зайтуна

молодец…спасибо за ролик и доходчивое обяснения

Илий

Ах, да! Патрубок мне выпрессовали, просверлили отверстие на 12 и запрессовали с герметиком. Пока норм держит.

Греет существенно лучше (радиатор не промывал ещё), если не будет хватать тепла сделаю следующее: в шланг идущий от термостата в блок вставлю 2-3см трубки (чтоб уменьшить сечение канала мм до 10-8) Это даст двойной эффект: 1) меньше жидкости поступит в блок, а значит она быстрее прогреется. 2) в речку пойдёт немного больше антифриза и он будет горячее.

Написать комментарий

RT NWINAD99-05 — Фаркоп с условно-съёмным шаром Nissan AD Y11 2WD/4WD 1999-2008, Wingroad 2WD/4WD 1999-2005

Фаркоп RT NWinAd99-05 с условно-съёмным шаром для Nissan AD (кузов Y11) 2WD/4WD 1999-2008, Wingroad 2WD/4WD 1999-2005 предназначен для буксировки прицепа максимальной массой до 750 кг. Фаркоп окрашен в полимерной камере. Укомплектован крепежом и электрикой (провод 1.9 метра, розетка). Подрезка бампера не требуется. Балка фаркопа скрытая. Особенности монтажа: Крепление к задней панели кузова!

Снять бампер. Прикладываем фаркоп по центру задней панели (ориентир — замок двери багажника), намечаем и сверлим (сверло 12 мм) снизу 6 отверстий (по 3 с каждой стороны). Также для крепления фаркопа используем 2 штатных отверстия на лицевой стороне панели.

Заводим закладные детали (уголки) и фиксируем фаркоп болтами (гайки с внутренней стороны задней панели). Купить и установить фаркоп на Nissan AD Y11 2WD/4WD 1999-2008, Wingroad 2WD/4WD 1999-2005 в Челябинске вы можете в торгово-сервисном центре АвтомотивЧелябинск.

Для того, чтобы оставить отзыв, необходимо войти или зарегистрироваться

Самовывоз из магазина Вы можете самостоятельно забрать заказ из магазина Автомотив по адресу: Челябинск, Свердловский тракт, 3/2

Курьером по Челябинску Доставка в день заказа или на следующий, в удобное время. Бесплатная доставка по адресу при стоимости заказа от 5000 руб

Транспортной компанией по России, Армении, Беларуси, Казахстану, Киргизии Заказ поступит на терминал транспортной компании Байкал-Сервис, Кит, Мейджик Транс или др., или по адресу. Рассчитать стоимость поможет наш менеджер. Бесплатная доставка до терминала при стоимости заказа от 5000 руб

Наличными Оплата наличными при получении заказа. К оплате принимается денежная единица Российской Федерации — российский рубль (RUB)

Банковской картой Оплата банковской картой при получении заказа. К оплате принимаются карты Visa, Visa Electron, MasterCard, Maestro.

Переводом на банковскую карту Перевод на карту Сбербанка, Альфа-Банка, ВТБ24. Можно осуществить он-лайн, в отделении банка или через банкомат

Наложенным платежом Оплата наличными при получении заказа. Заказ доставляется по России транспортной компанией Кит. Расчёт после осмотра заказа. Стоимость услуги 2% от стоимости заказа, оплачивается при получении.

Предохранители в салоне

Вариант 1

Описание

Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)

Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос

Группа ST1. 10А — стартер

Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель

Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер

Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование

Вариант 2

Причины индикации

После пуска мотора на приборной панели загораются практически все лампочки – это нормальное явление, выполняется диагностика защитного комплекса. Если после нескольких минут работы силовой установки мигает лампочка подушки безопасности Ниссан, значит нужно принимать меры.

Ниже описаны две основных причины, по которым загорается этот индикатор:

• Столкновение. Если при ДТП сработали подушки, то водитель сразу понимает, почему загорелась лампочка «Аэрбег». Также при столкновении может повредиться датчик, при этом удар не обязательно должен быть сильным. Этот элемент часто выходит из строя при авариях, в которых подушки даже не сработали. Если автомобиль побывал в руках родственников или знакомых, то у них следует поинтересоваться, что случилось с машиной.
• Неисправные контакты датчиков. На блоках подушек расположены датчика, если они окисляются или сгорают, на приборной панели мигает подушка безопасности на Ниссан. Иногда сигнал появляется, а потом гаснет. Контакты изнашиваются из-за влаги, которая находится в воздухе. Температурный режим автомобиля постоянно меняется, как результат, в салоне скапливается конденсат.
• Установка нового оборудования. Владельцы различных моделей Nissan получают эту ошибку после работы с проводкой автомобиля. К примеру, нужно протянуть провода от навигатора через воздуховод. И если включить зажигание, когда датчик удара отключен, на панели появится надоедливая ошибка.

Предохранители Nissan AD/Wingroad (Y11), 1999 — 2008

Расположение предохранителей в салоне. Замена предохранителя прикуривателя на Nissan Primera.

Схема электрооборудования блока реле и предохранителей шкода фелиция lx с карбюраторным V10 схема блока он же авенир схема предохранителей nissan wingroad rider wfy11 02г qg15de. Реснички на Ниссан от nissan-org. Предохранители ниссан вингроуд код с изображенияRe: Схема проводки на Ниссан Wingroad.

Блок предохранителей Nissan Wingroad Y12, HR15

Предполагаемые неисправные узлы и детали вероятная причина неисправности. Масло низкий уровень масла.

Столбец предохранители ниссан вингроуд разломов и объявление Декодирование предохранителей в кабине Nissan Wingroad с по год. Схема предохранителей Nissan wingroad С г. Практически с самого начала автомобили Ниссан стали ассоциироваться с техническим совершенством и инновациями. Екатеринбург машина nissan wingroad y12 2wd cvt 1 5 был может у кого есть схема с переводом предохранителей Где найти перевод с японского схемы предохранителей ниссан вингроуд или предохранители ниссан вингроуд что куда и откуда пожалуйста оценка 0 рейтинг 0.

Den559 ноя Сообщения: 5. МВВ9 ноя Den55 нравится. Сообщения: 8 Благодарности: 2 Имя: Виталий.

Доброе время суток! Может у кого есть информация по этому блоку с предохранителями всё понятно? Какой каталожный номер у них? Буду благодарен за любую информацию по блоку. Добавлено 9 янв Предохранители ниссан вингроуд9 янв Сообщения: 4. Посмотри здесь, схема Y Nick10 янв Сообщения: 34 Благодарности: 1 Имя: Артур. Artvostok19 янв Сообщения: 7 Благодарности: 1 Имя: Сергей.

Блок реле и предохранителей на Nissan Wingroad

Плиз, помогите советом. Проехал км.

Остановился у кафэшки пообедать. Вернулся, а стартер не крутит Поставил другой — тоже сгорел. На днях поменял второй кислородный датчик. Может ли компьютер не заводить предохранители ниссан вингроуд без кислородных датчиков???

Artvostok21 фев Добавлено 22 фев Artvostok22 фев Сегодня, в праздник, решили проблему: приказал долго жить только что поставленный кислородный датчик второй. Поставили старый, заменили сгоревший предохранитель и машинка завелась.

Исправность последних. Добавлено предохранители ниссан вингроуд янв С ЦП центрального процессорабез всяких промежуточных детальков, предохранители ниссан вингроуд эта байда приходит на преобразователь уровней nissan wingroad y11 предохранители канальный, в нашем случае задействованы только четырезатем через промежуточные ключи транзисторы на плате ЭБУ выходит на его разъем.

В первую очередь такая конструкция плавкого предохранителя ПП необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена. Дело в том, что каждый защитный элемент имеет меньший порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор. Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства оно, естественно, перестаёт работать.

Подобная организация помогает предохранители ниссан вингроуд воспламенение проводки и ряд других неприятных проблем.

Реле — это элементы более масштабной защиты, активизирующиеся во время кратковременных и сильных превышениях силы тока в электросистеме Предохранители ниссан вингроуд

Такая специфичность и важность блока предохранителей БП делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла. Выйти из строя отдельный ПП, реле или предохранители ниссан вингроуд блок целиком могут по ряду причин, основными из них являются: Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо nissan wingroad y11 предохранители как

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного предохранители ниссан вингроуд блока и приборов в вашей модели Ниссан. Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки

Проблемы с электрооборудованием , как исправить? | Страница 8

Re: Предохранители (Y11)

подскажите пожалуйста проблема вот в чем: при зажигании и при работе двигателя когда он уже завелся, где то отходит какой то контакт.двигатель работает, греется к примеру и происходит щелчек релюхи зажигание отключается на несколько милисекунд и не успевая заглохнуть опять все приходит в норму.а бывает что щелкнет отключится и происходит сбой компа и холостые тож сбиваются.заглушиш вытащиш ключ потом опять вставиш,заведеш и все норм опять. когда двигатель уже хорошо прогреется после 1-2 км пути все прекращается и неконтакт уже не происходит.такой ощущение что отходит контакт где то либо в замке или везде где всё отвечает за работу двигателя. стартер я перетрёс,+ — от стартера к аккуму проверил.клемы новые затянуто все хорошо.зарядка в норме.сигналка тож там ниче не ест лишнего.диагностика показывает что двиг по датчикам работает идеально. т.е это именно в электрике и в отсутствии контакта к чему то проблема. электрики сказали нужно проверять все подряд от релюх до всех масс к двигателю, типо бывает что изза грязи или окисления какие то контакты перестают давать сигнал.и от компа вроде как масса тоже идет каким то проводом но я не знаю где и в какой области примерно пробовать шевелить релюшки и провода массы? я по электрике ваще ниче не понимаю.сами электрики не берутся искать типо долго.короч замучился уже.подскажите чтонить пожалуйста ?

Добавлено спустя 1 минуту 38 секунд:а и ещё забыл.двиг qg15de. заслонка механическая.кузов wfy11 . 2 wd

Добавлено спустя 25 дней 20 часов 49 минут 49 секунд:подскажите пожалуйста за что отвечает реле которая находится у водителя у правой ноги под пластмассовой защитой.небольшое синее реле прикручивается к железке а железка к кузову? замыкание происходит или даже кратковременный неконтакт при этой маргает чек и щёлкает это реле.когда заводиш тоже щелкает и мегает реле.при этом комп сбивается,сбиваются обороты а бывает что просто щелкнет не успеет заглохнуть и опять все в норме. на морозе вообще хрен заведеш машину если больше -10 во време работы стартера особенно крутит крутит и моргает чек с этим перебоем.замучился уже.подскажите что за реле и по какой цепи искать?

Блоки предохранителей

Условно блоки разделены на 2 категории в зависимости от места расположения, а именно это элементы в подкапотном пространстве и в салоне.

Блок предохранителей в салоне

Для обустройства салона используются предохранители для работы прикуривателя, обогрева заднего стекла, кондиционера и так далее.

В таблице представлены разные предохранители из автомобиля Ниссан Санни fb15. Расшифровка позволяет подобрать, где находится элемент, чтобы при необходимости можно было с легкостью его отыскать и заменить.

Название	Защищаемые цепи
10А	Зеркала, аварийная сигнализация, электронные компоненты в виде дополнительных устройств, система управления коробкой переключения передач, освещение в салоне автомобиля, кондиционер, стартер, поворотные огни, ABS.
15А	Стоп-сигнал, отопительная система спереди, прикуриватель, система топливного насоса.
20А	Система обогрева заднего стекла, передние дворники.

которые присутствуют в системе автомобиля, поэтому при выходе из строя какого-либо из элементов следует определить его маркировку и расположение. Данная информация располагается на крышке блока предохранителей.

Блок предохранителей под капотом

В автомобиле Nissan Sunny FB15 под капотом располагается несколько реле, расшифровка которых требует особой внимательности во избежание технических сложностей в последующем.

В данной таблице представлены основные из них.

Название	Защищаемые цепи
Fr fog lamp	Система управления противотуманными фарами.
Throat motor	Система управления дроссельной заслонкой.
Inhibit clutch inter luck	Реле для запрещения запуска двигателя.
Air con	Реле для системы кондиционирования воздуха в салоне.
Horn	Реле для управления звуковым сигналом в автомобиле.
Rad fun	Система управления электродвигателем для вентилятора в системе управления.

Каждое реле требует индивидуального отношения к диагностике и ремонту, поскольку только так можно рассчитывать на своевременную замену устройства и восстановление.

Реле Ниссан Примера Где Находятся

Nissan Primera

выпускался в 3 поколениях с кузовами автомобиль, универсал и лифтбэк. 1-ое поколение — p10, выполнялось в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-ое — p11, в 1996, 1997, 1998, 1999, 2000 годах.

Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Мы представим информацию с описанием блоков предохранителей и реле ниссан примера p11 и p12 (2 и 3 поколения), их фото, схемы и предназначение частей.

Раздельно отметим предохранители прикуривателя.

Схема размещение электрических блоков, предохранителей и реле

1. блок предохранителей;
2. реле-прерыватель;
3. выключатель стоп-сигналов;
4. щиток устройств;
5. реле динамиков;
6. реле омывателя фар;
7. реле динамиков;
8. противоугонная система (иммобилайзер);
9. корректор фар;
10. реле кодового фонаря;
11. блок управления подушками безопасности;
12. блок управления Коробка автомат;
13. блок управления движком;
14. реле кондюка;
15. реле топливного насоса;
16. реле противотуманок;
17. реле электростеклоподъемников;
18. реле обогревателя заднего стекла;
19. кронштейн блока предохранителей;
20. реле охранной сигнализации;
21. реле-прерыватель;
22. реле бухгалтерской системы зажигания;
23. реле-прерыватель;
24. реле вентилятора обдува салона

С верхней части вниз, с лева на права.

1. Мотор вентилятора
2. Кондюк
3. Приборная панель
4. INJ (Система впрыска)
5. Электрические составляющие/ лампа салона
6. Мотор вентилятора
7. Сигналы поворота
8. Топливный насос
9. Подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживатель стекла заднего (при наличии)
13. Электрические составляющие приборной панели
14. Прикуриватель
15. Абс
16. Сигнал стартера
17. Задняя щетка
18. Противотуманки
19. Зеркала
20. Стоп сигналы
21. Щетки
22. Дополнительная розетка
23. Аудиосистема
24. Управление Коробка автомат
25. Аварийная сигнализации

Назначение реле в монтажном блоке ниссан альмера классик

• За прикуриватель отвечает предохранитель 3-й сверху предохранитель средняя ряду на 15А.
• Таблица — схема
• Таблица с обозначением

За прикуриватель отвечает предохранитель 2-ой по счету предохранитель в верхнем ряду на 15А. На рисунке обведен красноватым.

1. блок предохранителей под капотом;
2. блок управления Абс;
3. блок реле;
4. электродвигатель очислителя ветрового стекла;
5. реле подготовительного разогрева для автомобилей с дизельным движком;
6. реле левой фары;
7. реле звукового сигнала;
8. реле вентилятора обдува радиатора;
9. реле блока управления движком;
10. реле вспомогательного оборудования;
11. реле 1 вентилятора обдува радиатора;
12. реле 4.5 вентилятора обдува радиатора;
13. реле нейтральной передачи;
14. реле кондюка;
15. реле очистителя заднего стекла;
16. реле правой фары;
17. реле очистителя ветрового стекла

Пример фото блока с реле.

Количество частей и их предназначение может отличаться, от представленного. Животрепещущая расшифровка будет нанесена на крышку.

Фото — схема

Фото — схема

Лёха & предохранители и реле в Mitsubishi Carisma

Перевод обозначений на российский

• hazard — аварийная сигнализация
• horn — сигнал звука
• alt s — сигнал возбуждения обмотки генератора
• tail — задние габариты
• абс sol — соленоид abs
• ign sw — вкл. зажигания
• абс mtr — мотор abs
• battery — аккумулятор
• h/lamp rh — правая фара
• h/lamp lh — левая фара
• audio — магнитола
• eng cont — блок управления движком
• ign coil — катушка зажигания
• throt motor — привод дроссельной заслонки
• inj — что-то про инжектор
• hid rh — ксенон правый
• hid lh — ксенон левый
• rr defog — задние противотуманки
• rad fan 1,3.5,3 — пропеллер радиатора 1,2.4,3
• main — основной пред хз куда
• power window — эл. стеклоподъёмники

Находится в панели устройств за защитной крышкой, на оборотной стороне занят будет нанесена животрепещущая схема с расшифровкой частей.
