Предохранители ниссан альмера g15, 2013

Проверка работоспособности датчика

Заменить предохранитель не составит большого труда. А вот проверить состояние всей проводки, прозвонить ее и при необходимости заменить, задача уже куда более сложная.

Если говорить о восстановлении работоспособности ламп заднего хода своими руками, то тут в основном приходится иметь дело с выключателем.

Для его проверки необходимо сделать следующее:

снять фишку выключателя задних ламп;
включить зажигание;
с помощью отрезка проводки замкнуть контакты датчика и задней передачи между собой.

Если при этом фонарь загорелся, тогда причина кроется непосредственно в концевом выключателе.

В этой ситуации самым простым и логичным решением будет заменить полностью неисправный датчик. Ведь на многих автомобилях его замена нецелесообразная, слишком сложная и фактически бесполезная. Не всегда удается восстановить работоспособность устройства. Хотя есть ряд примеров, когда датчик просто разбирали, зачищали контакты, и все возвращалось в нормальный режим работы.

Насколько долго проработает восстановленный выключатель, говорить очень сложно. Это могут быть долгие годы, либо же буквально несколько дней.

Если с лягушкой все в порядке, тогда придется прозванивать цепь и искать участок, где пропадает напряжение. Для этих целей потребуется воспользоваться контрольной лампочкой, либо же мультиметром. Задача не для новичков, поскольку речь идет об электросхемах и работе с электрикой автомобиля. Тут многим будет выгоднее и безопаснее обратиться к профильным специалистам.

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Монтажный блок предохранителей и реле расположен в салоне под приборной панелью, слева от руля за крышкой, открыть которую можно потянув на себя

Схема расположения предохранителей в блоке Nissan Almera Classic.

Расшифровка предохранителей в монтажном блоке:

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	Синий	Электродвигатель отопителя
2 (15 А)	Синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	Красный	Указатели поворота
5 (10 А)	Красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	Красный	Антиблокировочная система тормозов
7 (20 А)	Желтый	Стеклоочистители
8 (10 А)	Красный	Обогрев передних сидений
9 (15 А)	Синий	Топливный насос
10 (10 А)	Красный	Дополнительные потребители
11 (20 А)	Желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	Красный	Фары
14 (10 А)	Красный	Форсунки системы впрыска топлива
15 (10 А)	Красный	Комбинация приборов, часы
16 (15 А)	Синий	Прикуриватель
17 (10 А)	Красный	Наружные зеркала заднего вида
18 (10 А)	Красный	Плафон освещения салона
19 (15 А)	Синий	Замки дверей
20 (10 А)	Красный	Стоп-сигналы
21 (10 А)	Красный	Автомагнитола
22 (10 А)	Красный	Система управления двигателем
23 (10 А)	Красный	Подушки безопасности
24 (10 А)	Красный	Кондиционер
25 (10 А)	Красный	Система управления автоматической коробкой передач
26 (10 А)	Красный	Система зажигания

Расположение реле в монтажном блоке в салоне.

1 — реле стеклоподъемников;

2 — реле заднего противотуманного фонаря;

3 — реле центрального замка.

На обратной стороне монтажного блока салона находятся дополнительные реле.

1 — реле системы кондиционирования;

2 — 1-е реле зажигания;

3 — 2-е реле зажигания;

4 — реле дополнительного оборудования.

Блок реле и предохранителей под капотом

Подкапотное пространство автомобиля (вид сверху):

1, 16, 26 — блоки реле и предохранителей;

2 — бачок системы гидроусилителя рулевого управления;

3 — верхние опоры стоек передней подвески;

4 — пробка маслоналивной горловины;

5 — блок ABS;

6 — впускная труба;

7 — катушки зажигания;

8 – топливная рампа;

9 — дроссельный узел;

10 – резонансная камера воздухоподводящего рукава;

11 — вакуумный усилитель тормозной системы;

12 — бачок главного тормозного цилиндра;

13 — бачок главного цилиндра сцепления;

14 — корпус воздушного фильтра;

15 — аккумуляторная батарея;

17 — коробка передач;

18 — корпус термостата;

19 — радиатор системы охлаждения двигателя;

20 — теплоизоляционный кожух выпускного коллектора;

21 — указатель уровня масла в картере двигателя (масло измерительный щуп);

22 — генератор;

23 — крышка головки блока цилиндров;

24 — расширительный бачок системы охлаждения двигателя;

25 — пробка наливной горловины бачка омывателя ветрового стекла.

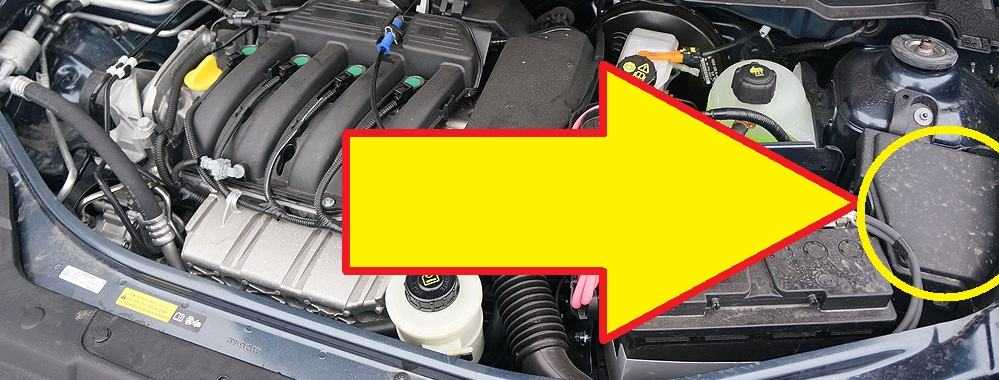

Блок предохранителей в моторном отсеке

Расшифровка предохранителей под капотом:

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

Расположение реле в блоке под капотом

1 — реле ближнего света фар;

2 — реле противоугонной сигнализации;

3 — реле дальнего света фар;

4-2-е реле вентилятора радиатора;

5 — диагностический разъем ABS;

6-1-е реле вентилятора радиатора;

7 — реле звукового сигнала;

8 — реле кондиционера;

9 — реле автоматической коробки передач;

10 — 3-е реле вентилятора радиатора.

Устройство и неисправности

Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.

Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.

В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:

неисправность какого-либо прибора;
короткое замыкание электроцепи;
слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
неправильно проведённый ремонт электроузла автомобиля;
производственный брак;
чрезмерный износ.

Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.

Если стартер не крутит как надо, многие владельцы сразу грешат на аккумулятор. Да, разряженная батарея может влиять на запуск, особенно, если в машине стоит хитрая сигнализация (о ней мы еще поговорим).

Но аккумулятор можно менять только после его проверки.

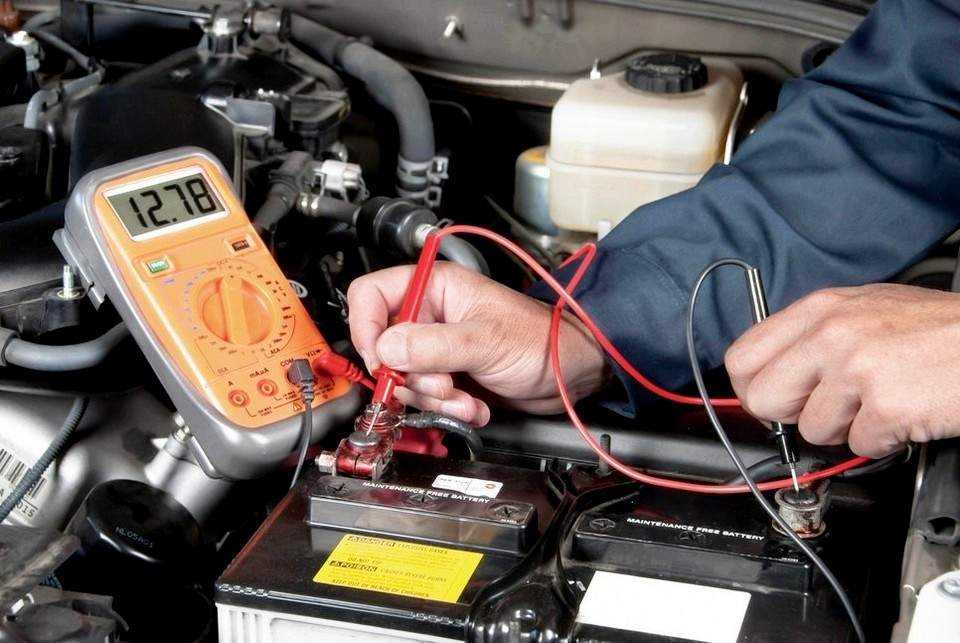

Проверка аккумулятора тестером

Новый АКБ стоит покупать, если:

плотность электролита старой батареи меньше 1:18-1:20 г/см3;
аккумулятор не держит заряд – за ночь разряжается до 11,7 В и ниже;
электролит имеет осадок или какие-либо примеси;
вздуты стенки АКБ.

Как поменять сам прикуриватель

Замена прикуривателя ниссан альмера

Если же дело не в предохранителе, то предстоит глобальная замена. В этом случае пригодятся следующие пошаговые рекомендации:

Отсоединяются клеммы аккумулятора отрицательный проводок. Теперь нужно будет снять с туннеля пола облицовку.
Вытащить патрон.
Продеть колодки с проводами детали и лампы от подсветки в сделанные отверстия в полу.
Сжать экран от лампы так, чтобы его лапки могли выйти из прорезей, расположенных в светодиодах прикуривателя. Снять его.
Нажать на гнездовую защелку таким образом, чтобы она смогла выйти из зацепления вместе со световодом.
Протолкнуть гнездо наружу — оно должно выйти из облицовки.
Вынуть из прикуривателя гнездо — все получится, если продеть колодку с проводами через отверстие.
Теперь нагревать спираль от прикуривателя не менее 20 секунд. Патрон после этого должен сам вернуться в исходное положение со щелчком. Если этого не произошло, следует отрегулировать его, разогнув или подогнув его контакты.
Сжать у световода пластмассовые защелки и протолкнуть его наружу, таким образом вытащив из облицовки.
Собрать все в обратном порядке. Когда будет устанавливаться световод, он должен войти в прорезь, сделанную на облицовке.

Видео по замене перегоревших предохранителей :

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Боковые зеркала
F (Ф-2) / 5	Стоп сигналы
F (Ф-3) / 10	Автомобильная розетка
F (Ф-4) / 10	Дополнительная электрическая сеть
F (Ф-5) / 20	Аварийка, поворотники
F (Ф-6) / 30	Резервация
F (Ф-7) / 30	Обогрев заднего стекла
F (Ф-8) / 7,5	Кислородный датчик
F (Ф-9) / 10	Резервация
F (Ф-10) / 10	Стеклоподъемники
F (Ф-11) / 10	Контролер трансмиссии автоматического типа
F (Ф-12) / 10	Печной отопитель, прикуриватель, подсветка салона
F (Ф-13) / 30	Подсветка вещевого ящика
F (Ф-14) / 30	Вентилятор отопителя
F (Ф-15) / 10	Система кондиционирования
F (Ф-16) / 15	Топливная система, бензонасос
F (Ф-17) / 15	Система безопасности
F (Ф-18) / 10	Резервация
F (Ф-19) / 10	Датчик силового агрегата
F (Ф-20) / 10	Автомобильный сигнал
F (Ф-21) / 5	Центральный замок
F (Ф-22) / 5	Резервация
F (Ф-23) / 5	Система электрического питания
F (Ф-24) / 5	Стеклоочистители лобового стекла
F (Ф-25) / 5	Омыватели передних фар
F (Ф-26) / 5	Омыватель заднего стекла
F (Ф-27) / 20	Топливная аппаратура (дополнительно)
F (Ф-28) / 15	Спидометр, тахометр, датчики
F (Ф-29) / 15	Система курсовой стабилизации
F (Ф-30) / 20	АБС (ABS)
F (Ф-31) / 15	Резервация
F (Ф-32) / 15	Резервация

Стоимость монтажного блока в комплекте от 2300 рублей. Оригинальные предохранители от 120 – 130 рублей за штуку, качественные аналоги от 100 рублей за штуку.

Признаки неисправности предохранителей

После запуска силового агрегата на приборной панели горит индикатор, оповещающий о наличии поломки в моторном отсеке;
Питание по цепи не поступает к оборудованию, но механизм неактивен;
Монтажный блок на ощупь с повышенной температурой;
В салоне слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

Нарушение сроков проведения технического осмотра, из-за чего модули пришли в непригодное состояние;
Покупка неоригинальных запчастей, комплектующих;
Установка с нарушением технологического процесса;
Механическое повреждение блока. Модулей, смежных деталей;
Короткое замыкание в электрической цепи;
Повреждение изоляции электрической проводки;
Окисление клемм;
Слабое крепление контактной платы;
Попадание внутрь воды, образование конденсата.

Ниссан альмера н16: предохранители и реле

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Реле в салоне с обратной стороны. R1 включение-выключение катушки зажигания — выход из строя блокирует работу авто ; R2 нагнетание двигателя ; R3 функционирование дополнительных потребителей — различных автомобильных электроаксессуаров. Их список достаточно обширен: Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом: Схема предохранителей в моторном блоке.

Блок реле Nissan Almera N16 | Ниссан Альмера Н16 2000-2006

Схема реле ниссан альмера n16 ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле в числе фары, топливный насос, двигатели вентиляторов. Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал: Реле ниссан альмера n16 правила замены Предохранители ниссан альмера н16 не пробьют брешь в бюджете, когда вдруг возникнет необходимость в замене.

Их можно найти в широком ассортименте практически во всех автомагазинах. Другое дело — придерживаться правильных рекомендаций: Все работы проводятся только при выключенном аккумуляторе.

Подбирается под нужный номинал. Ни в коем случае нельзя ставить проволоку или другой металлический предмет скрепку.

В случае замыкания пострадает вся электросистема транспорта что чревато дорогостоящим ремонтом.

Самый расходный элемент Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за реле ниссан альмера n16 прикуривателя отвечает элемент под номером Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания реле ниссан альмера n16 различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки последние, правда, работают при помощи специальных преобразователей.

Важно сделать это правильно. В этом плане нелишним будет знать, как выглядит сгоревший элемент. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая

Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая.

Реле для Nissan Almera N16 2000-2006

Следом снимается крышка от элемента, где находится сам блок. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.

Извлечь при помощи щипцов, если такой все же найден.

Установить новый и собрать в обратном порядке. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя: Как поменять сам прикуриватель Замена реле ниссан альмера n16 ниссан альмера Если же дело не в предохранителе, то предстоит глобальная замена. Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз; Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок; Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера.

Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка; Вставляем новый предохранитель, проверяем оборудование.

Предохранители Nissan Almera N16

Если возникла необходимость в замене монтажного блока реле ниссан альмера n16, то дополнительно нужно реле ниссан альмера n16 два болта — фиксатора платы, отсоединить колодки с проводами. Замена предохранителей в моторном отсеке Ниссан Альмера N Останавливаем двигатель, открываем капот; В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе. Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне.

После чего провести замену. Рекомендации по обслуживанию Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы; Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов; После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой; Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока.

Предохранитель бензонасоса ниссан альмера классик, n16, n15

Маленькие предохранители являются обязательными участниками большой и слаженной работы всего автомобиля. Предохранитель бензонасоса ниссан альмера классик (модели 15-я и 16-я) играет свою роль в токопроводящей сети по запуску бензонасоса. Перегрузки могут способствовать тому, что эти детали будут плавиться и просто разомкнут весь этот круг. Как следствие — автомобиль даже не заведется. Однако для того чтобы заменить подобное устройство, необязательно обращаться в сервис-центр — с такой задачей вполне реально будет справиться и самостоятельно.

Предохранитель бензонасоса ниссан альмера

Такое миниатюрное устройство стандартно представляет собой несколько соединенный между собой пластин. Весь корпус обычно покрыт органически стеклом. Изготовление может идти из разных материалов, но общим является то, что между ними вставлен способно легко расплавиться элемент (последний как раз и входит в состав общего замкнутого электрического контура).

Проверка предохранителя на работоспособность.

Итак, есть подозрение, что ниссан альмера н15 (н16) не заводится из-за перегоревшего предохранителя? Чтобы избавиться от проблемы, нужно знать, где расположены эти детали.

Каждый имеющийся в салоне элемент предохранительной системы обязательно промаркирован. Обычно это буква F — она обозначает показатель отношения самого элемента к цепи, которая будет иметь невысокую мощность (на схемах реле бензонасоса обычно отмечен как F13). В соответствии с этим можно рассчитать и сам подаваемый ток: для этого мощность устройства необходимо поделить на цифру 220 — результатом будет ток с единицей измерения в амперах.

предохранитель на бензонасос ниссан схема

Эти цифры нам пригодятся при подборе новых деталей — здесь ток будет равен 15 ампер. Пригодится еще один совет от экспертов — лучше всего ставить оригинальные запчасти (дешевые китайские могут стать причиной постоянной замены).

Как провести демонтаж предохранителя NissanAlmera N16 автомат?

Подобная деталь на ниссан альмера может быть расположена в самых разных местах — все зависит от того, какой в данном автомобиле тип панели:

При большой и высокой панели искомый элемент может располагаться в ногах пассажира, сидящего за передним сидением.
У панели в европейском стиле он может находиться под прибором регулировки печки.

Предохранитель бензонасоса ниссан альмера классик расположен в салонном блоке (только не в основном, а дополнительном). Их в этой марке транспорта может быть целых два:

Предохранитель бензонасоса на ниссан инструкция по демонтажу

под крышкой, расположенной возле КК-рычага;
с правой стороны панели.

Демонтаж и последующая установка нового предохранителя проводятся достаточно просто. Для этого нужно пошагово сделать следующее:

На время работ отключается аккумуляторная батарея.
Снимаем слева от педалей обшивку (для этого нужно открутить только одну пластиковую гайку)

Обычно для этого достаточно использование рожкового или торцевого ключа размером на 10.
Далее выкручиваются два винта и снимаем крышку поворотом на 90 градусов.
Блок реле вынимается из ниши (делать это нужно осторожно, так как мешают провода). Вытаскивается реле бензонасоса № 13 (оно синее и расположено рядом с черным).
Вынимается сгоревший элемент, а на его место ставится новый. Сборка будет проводиться в обратной последовательности.

Сборка будет проводиться в обратной последовательности.

А если нужно заменить предохранитель, находящийся уже в монтажном блоке? Для этого проводим такие действия:

Вытащить из монтажного блока, находящегося справа от предохранителя реле уже от задней ПТФ.
ПТФ вставляем на место, которое находилось на реле бензонасоса.
Под винт надевается фишка.
Все собирается в обратной последовательности.

Основные причины перегорания

Чтобы в будущем не пришлось слишком часто менять таких «защитников», лучше всего знать причины их поломки (иначе новый тоже долго «не проживет»). К наиболее частым можно отнести:

частый контакт электрической цепи с влагой (и последующее окисление);
плохой контакт самого элемента защиты с клеммами (бракованный товар);
сбой или перелом провода (нужно будет перепаивать разорванный участок).

Единственное, от чего хочется предостеречь — это установка самодеятельных элементов вместо нормальных заводских реле (обычно скрепки или проволока). Такие «ноу-хау» способны отрицательно отразиться на работе всей электрической цепи и даже привести к возгоранию бензонасоса.

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

короткие замыкания;
токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

черный – 1А;
серый – 2А;
фиолетовый – 3А;
коричнево-желтый – 5А;
темно-коричневый – 7.5А;
красный – 10А;
голубой – 15А;
желтый – 20А;
белый – 25А;
зеленый – 30А;
оранжевый – 40А;
голубой – 60А;
коричневый – 70А;
светло-желтый – 80А;
сиреневый – 100А.

Оттенки цветов могут отличаться

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

БП в салоне

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

Таблица обозначения каждой детали блока, расположенного в салоне авто

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер	Предназначение
R1	Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2	Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3	Отвечает за функционирование электрических стеклоподъемников.
R4	Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Три реле, расположенные с обратной стороны монтажного БП в салоне авто

Номер	Предназначение
R1	Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2	Отвечает за работу нагнетателя двигателя.
R3	Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

БП в моторном отсеке

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгорания

Описание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя

Номер	Предназначение
R1	Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2	Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3	Этот компонент отвечает за функционирование кондиционера.
R4	Реле сигнала рулевого колеса.
R5	Также обеспечивает работоспособность вентилятора радиатора.
R6	Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7	От этого реле зависит работа стартера.

«Ловим проблему на звук и запах»

Редко когда стартер ломается сразу – он продолжает работать до последнего

Здесь важно чувствовать, как он работает. Если вы слышите, что ему тяжело прокрутить двигатель (будто он прожевывает что-то внутри себя), причина может быть во втулках

Из-за этого вал криво стоит относительно оси и стартеру нужно больше усилий для запуска.

Изношенная и новая втулки стартера

Если во время запуска автомобиля слышен характерный запах гари, стоит бить тревогу. Это может быть подгорание обмотки. После разборки можно обнаружить на обмотке выгоревший слой лака. Вовремя обнаружив проблему, есть шанс доехать до места ремонта без эвакуатора.

Реле бензонасоса: устройство и основные неисправности (видео)

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

Попав в салон, водитель включает зажигание;
Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
Топливный насос отключается, о чем свидетельствует щелчок реле;
Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием.

К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле.

О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак

. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера

или же сигнализации

. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Предохранители и реле на новом Nissan Almera — обозначения

Что такое плавкие предохранители?

Плавкие предохранители необходимы для защиты цепей от токов перегруза или короткого замыкания. На каждый электроприемник в автомобиле устанавливается свой предохранитель. Суть защиты заключается в перегорании тонкой нити предохранителя при протекании через него большого тока. Таким образом, короткое замыкание, например, в магнитоле не повредит все электрооборудование автомобиля, а перегоревший предохранитель укажет на проблемный электроприемник.

Для каждого электроприбора устанавливается определенный максимальный допустимый ток, при истечении которого срабатывает защита. Поэтому ни в коем случае нельзя ставить предохранитель, расчитанный на другой ток — иначе пропадает смысл защиты. При установлении предохранителя на малый ток, он будет перегорать даже в нормальном режиме работы, а при установлении плавких вставок на высокие токи (или замена его проволокой) грозит возгоранием, порчей остального электрооборудования автомобиля.

На Nissan Almera 2013 года предохранители и реле расположены в двух местах:
