Где находится реле стартера Nissan

Многие эксперты небезосновательно полагают, что реле стартера автомобилей марки Nissan представляет собой самое слабое место системы пуска двигателя. Поломка реле стартера может привести к тому, что автомобиль станет просто невозможно завести.

Так где находится реле стартера Ниссан? Нужно понимать, что функционирование стартера всех легковых автомашин обеспечивают два реле, и важно их не перепутать. Одно из них находится в отсеке двигателя и обеспечивает запуск стартера. Другое располагается прямо на стартере и носит название втягивающего

Другое располагается прямо на стартере и носит название втягивающего.

Основные функции втягивающего реле

Втягивающее реле выполняет сразу целый ряд функций:

• распределяет электроток между магнитом и электрическим двигателем стартера
• обеспечивает одновременную работу всех элементов стартера при запуске двигателя
• обеспечивает сцепление расцепление шестерни стартера с венцом маховика двигателя.

• Оперативный ремонт за 20 минут
• Гарантия на все виды работ
• Скидки нашим клиентам
• Эвакуатор и курьер
• Работаем с корпоративными клиентами

Расположение реле стартера Nissan и ремонтные работы

Реле располагается прямо над стартером и надежно зафиксировано на нем. При ремонтных работах реле снимается — это можно сделать лишь после демонтажа стартера автомашины.

Необходимо сказать, что в чаще всего втягивающее реле на автомобилях Ниссан изготавливается неразборным, что позволяет изготовителям сделать его более надежным и увеличить срок эксплуатации. Поэтому в таких ситуациях единственным решением проблемы станет полноценная замена реле. Ничего сложного в этом мероприятии нет, и это сможет сделать практически каждый автолюбитель. Но если ремонт стартера Ниссан выполняется в первый раз, желательно обратиться к специалистам, имеющим практический опыт.

Если втягивающее реле, которым оснащен автомобиль, является разборного типа, можно заняться его восстановлением. Для чего необходимо будет снять его со стартера и разобрать.

Неисправности втягивающего реле:

• может быть сломан или полностью изношен привод реле
• могут обгореть контактные пластины
• может случиться короткое замыкание в обмотке.

Первые две неисправности нетрудно выявить без использования специальных приспособлений. Для выявления последней проблемы потребуется подключение стартера к измерительному прибору омметру, что даст возможность узнать сопротивление между проводом и корпусом. Необходимо, чтобы его значение равнялось, по крайней мере, 10 кОм. Если же величина сопротивления меньшей этой цифры, следует приобрести новое втягивающее реле. После монтажа нового прибора, стартер собирается снова.

Источник

Где стоит предохранитель на Ниссан Эксперт 2001 год для дальнего и ближнего света?

Для того чтобы ответить на вопрос, где находится предохранитель для дальнего и ближнего света на Ниссан Эксперт 2001 года, необходимо разобраться в особенностях данной модели автомобиля. Ниссан Эксперт 2001 год, также известный как Ниссан Примастар, — это грузовой фургон, который выпускался в сотрудничестве между компаниями Ниссан, Рено и Опель

Учитывая это, следует обратить внимание, что разные модели могут отличаться конструкцией и расположением предохранителей

Определение расположения предохранителя

В большинстве случаев, предохранитель для осветительных приборов, включая дальний и ближний свет, входит в состав распределительной коробки предохранителей автомобиля. Как правило, эта коробка располагается в салоне автомобиля или под капотом

Откройте крышку коробки предохранителей и обратите внимание на диаграмму, которая часто нанесена на крышку или располагается рядом с коробкой. На этой диаграмме указано расположение и назначение каждого предохранителя

Расположение предохранителя на Ниссан Эксперт 2001 год

Для определения точного местоположения предохранителя на Ниссан Эксперт 2001 года, следует обратиться к инструкции по эксплуатации автомобиля или обратиться к схеме расположения предохранителей, которую можно найти онлайн или в сервисной книге.

• Вариант 1: Если предохранитель для дальнего и ближнего света находится в салоне автомобиля, ищите распределительную коробку предохранителей под или рядом со стойкой водителя.
• Вариант 2: Если предохранитель располагается под капотом, обычно он занимает место на распределительной коробке вблизи батареи или радиатора.

Обычно предохранитель имеет наличие номера и надписи, указывающей на его назначение

Для предохранителя, отвечающего за дальний и ближний свет, обратите внимание на предохранитель с такими обозначениями, как «Headlamp», «Beam» или с указанием мощности лампы

Таким образом, чтобы найти предохранитель для дальнего и ближнего света на Ниссан Эксперт 2001 года, рекомендуется:

Прочитать инструкцию по эксплуатации автомобиля.
Проверить схему расположения предохранителей онлайн или в сервисной книге.
Открыть крышку распределительной коробки предохранителей в салоне или под капотом.
Обратить внимание на диаграмму или буквенные обозначения предохранителей.
Найти предохранитель, отвечающий за дальний и ближний свет, по его обозначениям и местоположению.

7 признаков неисправности датчика температуры всасываемого воздуха, расположение и стоимость замены — Авто Ремонт — 2023

• Звонкий, частый звук, слышимый на всех оборотах двигателя, говорит о необходимости регулировки клапанов;
• Ровный стук, который не зависит от оборотов, вызван клапанно-распределительным механизмом, что свидетельствует об износе его элементов;
• Отчетливый короткий стук, увеличивающийся на повышенных оборотах, предупреждает о скором конце шатунного вкладыша.

Как проверить датчик температуры всасываемого воздуха: IAT, MAT, CTS, ACT Если вы заметили на приборной панели индикатор проверки двигателя, проверьте коды неисправностей с помощьюOBD2 сканер или позвольте вашему механику сделать это.

Датчик коленчатого вала

УСТАНОВКА Установка выполняется в порядке, обратном снятию с учетом следующего: • Во время установки раздаточной коробки на коробку передач устанавливайте болты в следующем порядке: Номер болта — 12 Количество болтов — 42 Длина болта, мм — 40 Усилие затяжки, 30-39 Nm (3,0-4,0 кг-м) Внимание: • Во время установки раздаточной коробки на коробку передач не повредите сальники. • Во время установки углового крепления раздаточной коробки затяните крепежные болты с требуемым усилием: 31-40 Nm (3,1-4,1 кг-м)
• После установки проверьте уровень масла, убедитесь в отсутствии утечек.. Может ли неисправный датчик IAT включить контрольную лампу двигателя? Мало того что сгоревший предохранитель сидит в гнезде не хуже целого пальцами бывает и не вытащить , так ещё и снаружи увидеть, что нить оплавлена — крайне трудно

Приходится вытаскивать и смотреть на просвет. Спасибо всем, проблему решил, K

Может ли неисправный датчик IAT включить контрольную лампу двигателя? Мало того что сгоревший предохранитель сидит в гнезде не хуже целого пальцами бывает и не вытащить , так ещё и снаружи увидеть, что нить оплавлена — крайне трудно. Приходится вытаскивать и смотреть на просвет. Спасибо всем, проблему решил, K.

Диагностики (ABS,ECU,AirBag,лямбда)

Коды для Р11 (бензин) — Считайте вспышки лампы. Количество длинных вспышек соответствует количеству десятков кода, количество коротких – количеству единиц. При необходимости очистки памяти вновь перемкните вышеуказанные контакты и через 2 сек. снимите перемычку. Выключите зажигание.

11 Неисправность в цепи датчика оборотов двигателя/датчика положения коленчатого вала

12 Неисправность в цепи измерителя воздушного потока VAF/массы воздуха MAF

13 Неисправность в цепи датчика температуры охлаждающей жидкости ЕСТ

14 Неисправность в цепи датчика скорости автомобиля VSS

21 Неисправность в цепи сигнала зажигания

22 Неисправность в цепи топливного насоса

23 Неисправность в цепи д/выключателя закрытого положения дроссельной заслонки

24 Неисправность в цепи д/выключателя полностью открытого положения дроссельной заслонки/положения “P” “N” АТ

25 Неисправность в цепи клапана дополнительного воздуха IAC

26 Неисправность в цепи датчика давления турбокомпрессора

31 Кондиционер воздуха/отсутствие неисправностей (модели без кондиционера)/Нарушение исправности функционирования РСМ (двигатели GA16i, CA18DE)

32 Неисправность в цепи сигнала стартера

33 Неисправность в цепи кислородного датчика

34 Неисправность в цепи датчика детонации/датчика положения дроссельной заслонки (двигатель SR20Di)

35 Неисправность в цепи температурного датчика EGR

41 Неисправность в цепи датчика температуры всасываемого воздуха IAT

42 Неисправность в цепи датчика температуры топлива

43 Неисправность в цепи датчика положения дроссельной заслонки TPS

51 Неисправность в цепи сигнала впрыска топлива

54 Неисправность в цепи сигнала автоматической трансмиссии АТ

55 Отсутствие кодов неисправностей в памяти системы

Коды ошибок Р11 на CD20 (дизель) информация получена от belavik http://www.primera-club.ru/id/10235

ошибки модуля ECM (блок управления двигателем):

31 ошибка вычислений ECM 82 слишком высокое либо слишком низкое напряжение датчика атмосферного давления ECM 84 слишком высокое либо слишком низкое эталонное напряжение на процессоре ECM 91 неправильная версия ECM или неправильное функционирование ECM 93 ошибка ECM при получении сигнала ON от выключателя зажигания

ошибки модуля ECM исправляются, как правило, только его заменой.

Диагностика, сброс ошибки SRS AirBag (подушек безопасности)

Как сбросить ошибку? Вариант 1: Нажмите дверной выключатель (со стороны водителя) не менее 5 раз в течение 7 секунд после поворота ключа зажигания в положение «ON» . Если неисправность не обнаружена, система не переключается в режим диагностики.

Переход из режима диагностики в режим пользоватлея аналогичен

Написано, что если ошибка устранена, то таким способом она очищается.

Схема предохранителей и реле с расшифровкой на Ниссане

Конструкторский документ содержит изображение модулей (№№ 1 и 2), заполненных прерывателями тока. Выключатели обозначены одинаковыми буквами независимо от модели автомобиля. Вариант исполнения схемы – черно-белый.

Предохранители отмечены буквой F, коммутационные выключатели маркированы латинским знаком «K». Система обозначения на чертеже выполнена с учетом рекомендаций ГОСТа.

Расшифровка графических изображений необходима владельцу универсала для того, чтобы самостоятельно заменить сгоревшую вставку.

Схема имеет в своем составе следующие объекты:

• элементы защиты потребителей (F);
• основные коммутационные выключатели.

На AD

К инструкции по эксплуатации Nissan AD прилагается графическое изображение узла с плавкими охранительными элементами, расположенными в салоне (варианты №№ 1 и 2). Защитники в первом ряду находятся на позициях F1–F13, вторую полосу занимают предохранители F14–F26.

Прерыватели контролируют задний обогреватель, механизм управления двигателем, сигнал стартера и т.д. На чертеже (вариант № 2) отмечены выключатели F1–F25 на 10 А и 20 А.

Графическое изображение перемычек на верхней части крышки модуля вблизи АКБ

Вариант № 1:

Вариант № 2:

Вставки F32 и F33 контролируют клаксон и поводок стеклоочистителя (дворник). Лобовое стекло защищает прерыватель зеленого цвета F/L-4 (30 А).

На Wingroad

На Nissan Wingroad Y11 установлены 3 модуля с плавкими выключателями.

На схеме обозначены прерыватели тока, расположенные в пассажирском салоне:

Схема на крышке блока.Фото схемы.

Фургон Вингроуда оснащен коммутационными выключателями, подключенными непосредственно к стеклоочистителю, противотуманным фарам, системе климат-контроля, охлаждающему вентилятору.

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Замена предохранителей Nissan Primera своими руками

Все по теме Замена предохранителей Nissan Primera

Александор

Уважаемый Валерий! Поясните пожалуйста, какой вес имеет Ваш пятак установленный на бегунке и не разбивает ли дисбалансом подшипники трамблера? Просто решил сделать так же и в процессе изготовления задумался, может необходимо устанавливать противовес?

• Текс
• добрый день посмотрев ваше видео сделал такуюже проверил на своем мерседесе спринтере все целые а розетка 12в неработает.както регистратор вилка раскрутилась а там металическая шайба и замкнуло где искать неподскажите
• Mairi
• на КИА а не на киО
• Рас

Я узнал етот голос!!! ‘Добродушный санехник’!!!Лайкос)

Дерби

Руль потёртый и рукоятка коробки передач свидетельствуют не о 100000 км пробега,а 200000,лоханули мужика…

1. Владилен
2. Откуда приходит питание на эти 3 предохранителя?у меня пропал + пришлось на прямую с акб тянуть провод к этим предохранителям
3. Лонг Шайхаманов
4. спасибо за видео, все коротко и ясно разложил
5. Шленникова Маб

Да-а-а..Похоже на разбомбленную военную базу У меня 21093, при включении заднего дворника включается и омыватель, а ещё и дворники лобового стекла. В сырую погоду дальний свет не включается. Подскажите пожалуйста, где копать?

• Подсезерцев Бодак
• Большое СПАСИБО за видео! Очень помогло
• Артемий

Не меньше 10 переключений за какой промежуток времени? Должны ли происходить переключения при работе двигателя на ХХ?

1. Галим Энзельман
2. Где шапка пупил такой?
3. Друцкой Айдер

Добрый вечер, у меня машина в жару заводилась и глохла, приходилось ждать минут 10 и тогда заводилась вновь, и так около дома я ездил))) так как парился периодически и не всегда. Но сегодня 2 раза за день так было. Нашел реле, также пропал контакты и решил эту проблему, благодарю?

Предохранители и реле ниссан патфайндер с описанием из назначения

Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1 ое и 2 ое производилось до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялось 3 поколение ниссан патфайндер с маркировкой r51. А с 2015 и по настоящее время в сборке 4 поколение. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан патфайндер r51 (3 поколение) и 4. Их фотографии, схемы, места расположения. А так же покажем какие из элементов отвечаю за работу прикуривателя.

Блоки предохранителей и реле под капотом

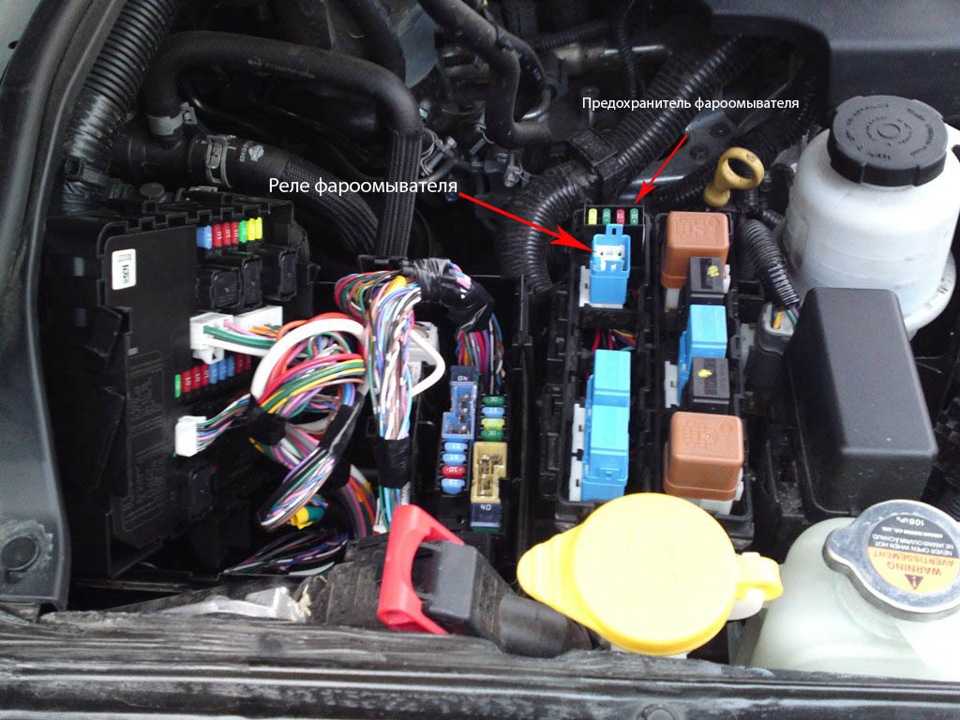

Для r51

Фотография

Для 4 поколения

Видео пример того, где расположены блоки с предохранителями в автомобиле ниссан патфайндер.

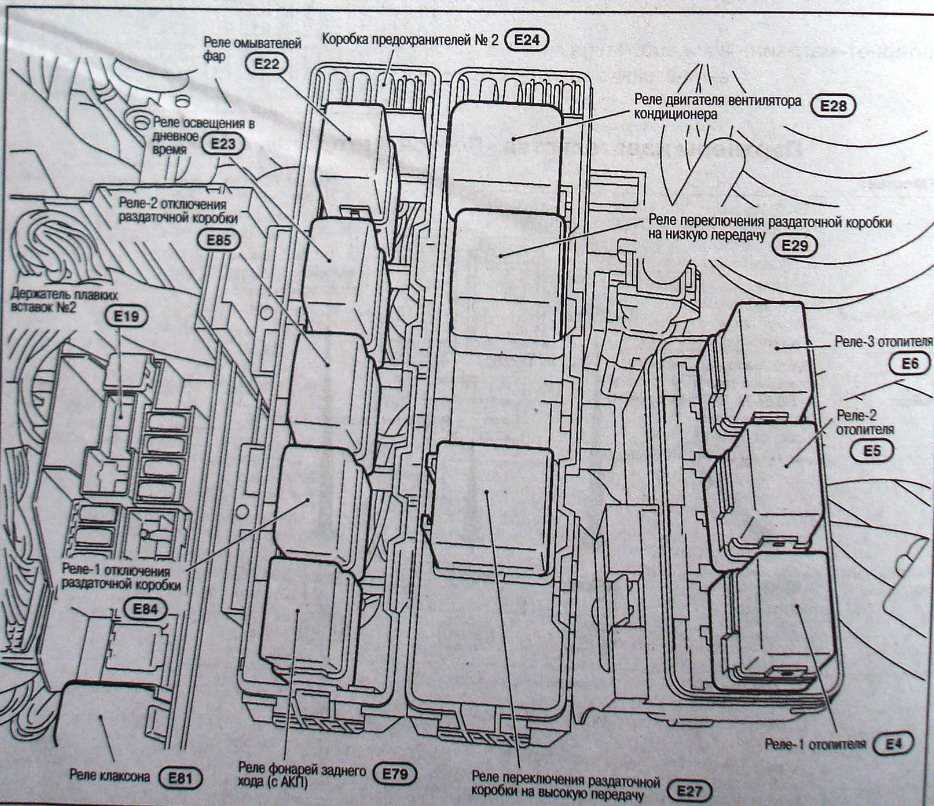

Фото схема

Блоки с предохранителями

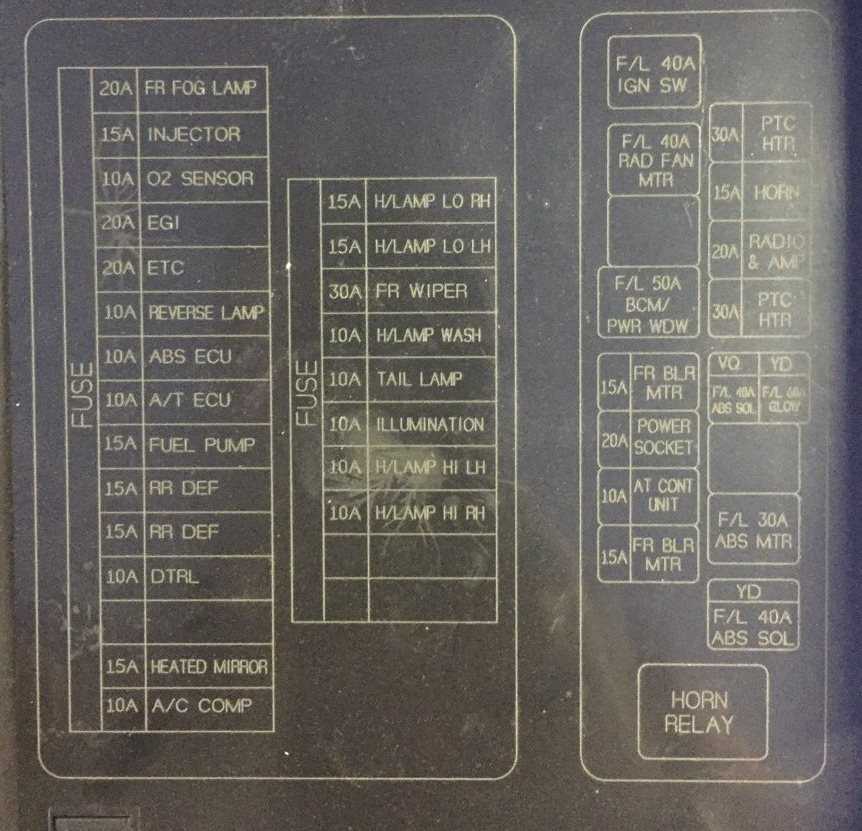

Актуальная схема с обратной стороны защитной крышки

Описание на русском

• 20A FR FOG LAMP — передний противотуманный фонарь
• 10A ABC ECU — электронный блок управления АБС
• 10A A/T ECU — электронный блок управления АКПП
• 15A FUEL PUMP — топливный насос
• 15A RR DEF — обогрев заднего стекла
• 15A RR DEF — обогрев заднего стекла
• 10A DTRL — дневные ходовые огни
• 15A HEATED MIRROR — обогрев зеркала
• 10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
• 15A H/LAMP LO RH — ближний свет, правая фара
• 15A H/LAMP LO LH — ближний свет, левая фара
• 30A FR WIPER — дворники лобового стекла
• 10A H/LAMP WASH — омыватель фар
• 10A TAIL LAMP — задние габариты
• 10A ILLUMINATION — освещение салона
• 10A H/LAMP HI LH — дальний свет, левая фара
• 10A H/LAMP HI RH — дальний свет, правая фара
• 15A FR BLR MTR — электродвигатель передней печки.
• 20A POWER SOCKET — доп.розетка 12 Вольт
• 10A AT CONT UNIT — блок управления
• 15A FR BLR MTR — электродвигатель передней печки
•  30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
• 15A HORN — сигнал
• 20A RADIO AMP — питание магнитолы / звукового усилителя

Блок в салоне

Он располагается в панели приборов, за защитной крышкой. Если возникли трудности ознакомьтесь с видео немногим выше.

Вариант 1.

Назначение

Вариант 2.

Схема с обратной стороны крышки

Предохранители прикуривателя под капотом

Расположение, обозначение, расшифровка и описание предохранителей на Ниссане Примера P11

Автомобиль среднего класса Nissan Primera P11 появился в 1996 г. и продавался в кузовах седан и хетчбэк. Чуть позднее появился универсал W10 Traveler. Фейслифтинг модели состоялся в 1998 г.

В конце 1999–начале 2000 года рестайлинг коснулся европейской линейки автомобилей, выпускавшихся в Великобритании. Поменялись передняя и кормовая части, отделка салона. Появились новые сиденья и приборы. Модификация получила заводской номер P11-144.

Смена поколений произошла в 2002 г.

В салонном модуле

В салоне Ниссана Примера Р11 предохранители смонтированы на печатной плате в установочном боксе.

Найти его можно так:

1. Открыть водительскую дверь.
2. Осмотреть панель приборов перед рулевой стойкой.
3. Нажать на замки крышки технического лючка под модулем переключателей головного освещения.
4. Снять ее.

Блок в салоне.

В подкапотном пространстве

Под капотом находятся несколько блоков с предохранителями и реле:

• основной в центре моторного отсека;
• коммутационный модуль по правому борту;
• реле свечей накаливания для автомобилей с дизельным двигателем у левой стойки.

Как проверить предохранитель на исправность nissan Expert

Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.

Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.

Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.

Частые ошибки и их последствия при замене предохранителей nissan Expert

Основные ошибки при установке и замене автомобильных предохранителей в цепи:

— Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.
— Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.
— Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.
— Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.
