Опель мерива б схема предохранителей

Как заменить самостоятельно?

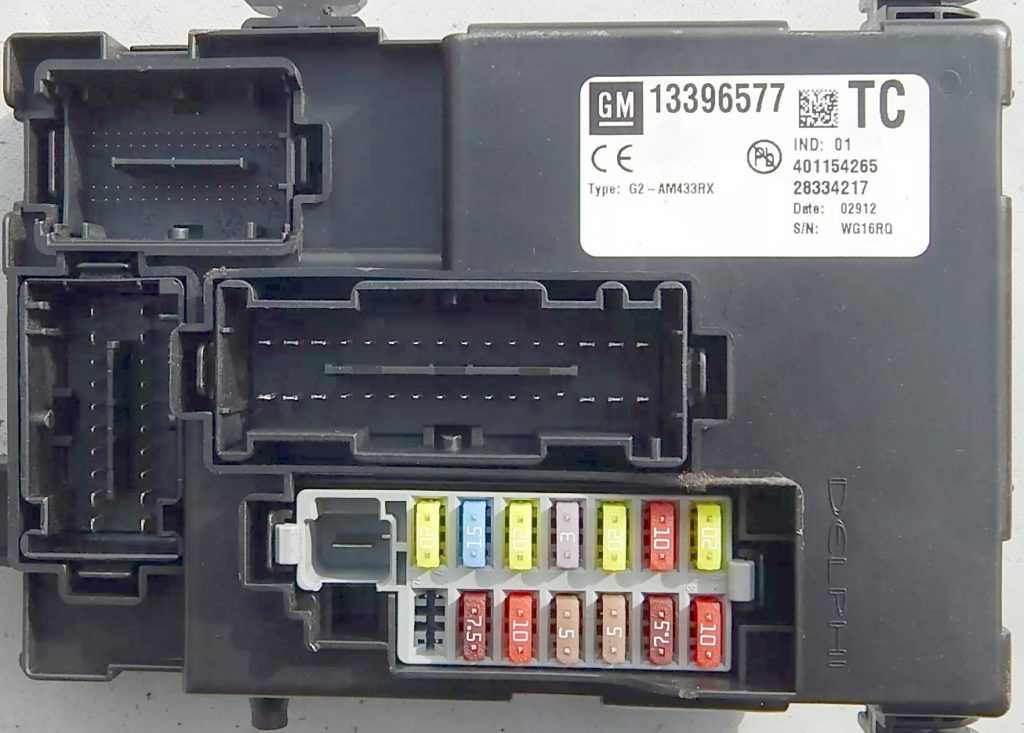

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

1. Выключить систему зажигания автомобиля.
2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
4. Открутить четыре шлицевых винта крепления рамки.
5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
7. Визуально проверить состояние остальных плавких вставок.
8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения. Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом

Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей

Как снять прикуриватель

Алгоритм снятия устройства:

1. Отключить аккумулятор от бортовой сети, поскольку в машинах имеется штатная магнитола, то необходимо найти код активации. Цифровой пароль записан в сервисной книжке, если код отсутствует, то информация запрашивается через дилерский центр. Если машина собрана после 2005 г., то после восстановления электроснабжения код вводить не требуется, бортовая электроника автоматически распознает магнитолу.
2. Пластиковой лопаткой или крючком приподнять крышку, закрывающую верхнюю часть консоли между сиденьями. Кожух установлен в промежутке между рычагом переключения скоростей и рукояткой привода стояночного тормоза.
3. Выкрутить отверткой с наконечником типа Torx винты, расположенные под крышкой. Шурупы удерживают пластиковый кожух с рукояткой выбора скоростей.
4. Поддеть пластиковой лопаткой рамку декоративного кожуха, закрывающего основание ручки переключения передач.
5. Вынуть пластиковый кожух движением в сторону рычага стояночного тормоза, а затем снимаем пепельницу с основанием, в котором находится корпус прикуривателя.
6. Отсоединить жгуты подачи питания к нагревательному элементу и лампе подсветки.
7. Проверить работоспособность устройства, а затем установить снятые детали в обратной последовательности.

Ремонт

Ремонт прикуривателя заключается в проверке целостности спирали нагрева.

Возможно короткое замыкание, которое возникает при разрушении диэлектрического кольца из пластика. Деталь в запчасти не поставляется, производитель предусматривает замену прикуривателя. Если нагревательный элемент не держится внутри корпуса, то требуется отогнуть пружинные зажимы отверткой.

Где находится предохранитель головного устройства на Опель Мерива?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Opel Meriva . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Однако, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Он часто подключается к 12-вольтовым розеткам на центральной консоли. Мы откроем два места где предохранитель автомагнитолы вашего опель мерива можно обнаружить.

Установка предохранителя оригинальной автомагнитолы на Opel Meriva

.Если у вас все еще есть оригинальное головное устройство на вашем Opel Meriva, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процесса:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Opel Meriva , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в противном случае отнесите автомобиль к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другой марки на Opel Meriva

Наконец-то мы откроем случай с автомобильным радио, купленным в магазинах, и как найти предохранитель автомагнитолы на опель мерива в данной ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

• Выньте автомагнитолу из вашего Opel Meriva , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомагнитолой вашего Opel Meriva вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Opel Meriva
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность заменить предохранитель на вашем Opel Meriva

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Опель Мерива, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Если вы хотите больше руководств по Opel Meriva, посетите наш Opel Meriva категория.

Схема расположения предохранителей в автомобиле

Автомобиль Opel Meriva B оснащен системой предохранителей, которая защищает электрические цепи от перегрузки и короткого замыкания. Схема расположения предохранителей находится обычно под капотом автомобиля, но также может быть расположена и в салоне автомобиля.

При неисправности электрооборудования или перегрузке электрической цепи важно знать, где расположены предохранители, чтобы быстро найти и заменить поврежденный предохранитель. Ниже приведены основные места размещения предохранителей в автомобиле Opel Meriva B:

1. Предохранители, расположенные под капотом автомобиля. Они защищают основные компоненты машины, такие как двигатель, фары, система кондиционирования воздуха и др.
2. Предохранители, расположенные в салоне автомобиля. Они защищают освещение салона, стеклоподъемники, систему замков, радио и другие электронные устройства.
3. Дополнительные предохранители, которые могут быть установлены в автомобиле для защиты дополнительных устройств, таких как сигнализация, подогрев сидений и т.д.

Внутри блока предохранителей находятся предохранители различного номинала, которые могут быть заменены при необходимости. Номинал каждого предохранителя (обычно указывается в амперах) должен соответствовать потребляемой энергии электроприбора, который защищается данным предохранителем.

В случае перегрузки электрической цепи предохранитель срабатывает и прекращает подачу электричества. Если автомобиль перестает работать из-за выхода из строя предохранителя, необходимо найти и заменить его на предохранитель с соответствующим номиналом.

Зная схему расположения предохранителей в автомобиле Opel Meriva B, вы сможете быстро и легко обнаружить и устранить неисправность электрооборудования и поддерживать его в хорошем состоянии.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Предохранители Opel Meriva B с 2011 года

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — опель мерива схема предохранители рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

Купленная Вами книга будет находиться в Опель мерива схема предохранители личном кабинете, откуда ее всегда можно будет скачать

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема предохранителей опель мерива 2008

Самые распространенные из них: Задние сиденья могут сдвигаться по отдельности как вперед, так и. Кроме того, опель мерива схема предохранители сиденье можно сложить до уровня, приближенного к полу, тем самым автоматически соединяя крайние сиденья друг с другом.

Если при этом сдвинуть их еще и назад, то получится 4-местная конфигурация, обеспечивающая больше пространства для плечей и ног. При необходимости перевозки груза больших размеров можно просто сложить опель мерива схема предохранители съема все три задних сиденья практически вровень с полом. Отделка салона достойна внимания не менее, чем внешность автомобиля, так как были применены высококачественные, приятные на ощупь материалы.

Действия в чрезвычайных ситуациях Opel Meriva с 2011 г. Предохранители

Передние сиденья проектировались как ортопедические, а для того, чтобы отрегулировать их исключительно под себя, имеются шесть настроек вместе с четырехточечным упором для поясницы, что обеспечивает надежную боковую поддержку. В салоне установлена уже знакомая по Adam мультимедийная система IntelliLink с семидюймовым цветным дисплеем, камерой заднего вида, Bluetooth и возможностью подключения внешних устройств через USB-порт.

В электропакет Meriva В входит электропривод зеркал и стекол. Также в автомобиле предусмотрены регулировки рулевой колонки опель мерива схема предохранители высоте и сидений.

Эти опции имеются даже в базовой комплектации. Кроме того, практически все комплектации включают центральный замок, открывающий двери без опель мерива схема предохранители, адаптируемые фары, крепеж для велосипедной техники и массу других полезных новшеств, ранее недоступных в стандартных модификациях

Особое внимание инженеры Opel уделили системам активной и пассивной безопасности

Наряду с усовершенствованными тормозами и другими активными системами Opel Meriva комплектуется несколькими подушками безопасности, системой напоминаний в случае отстегнутого ремня.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и
основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Предохранители основной электропроводки

Предохранители основной электропроводки в автомобиле Opel Meriva B отвечают за защиту электрической системы от перегрузок и коротких замыканий. Каждый предохранитель соответствует определенной электрической цепи и имеет определенную емкость, выраженную в амперах.

Основные предохранители расположены в блоке предохранителей, которые находятся в главной электрической коробке, установленной в моторном отсеке автомобиля. Для доступа к предохранителям необходимо открыть крышку блока предохранителей, позволяющую получить доступ к ним.

Типы предохранителей

Opel Meriva B использует различные типы предохранителей:

• Разноцветные предохранители – используются для основной электропроводки автомобиля;
• Размер предохранителя определяется его емкостью в амперах;
• Предохранители с прозрачными крышками позволяют визуально определить, перегорел предохранитель или нет;
• Универсальные предохранители – предохранители определенной емкости, которые могут быть установлены в различные электрические цепи автомобиля.

Проверка и замена предохранителей

При возникновении проблем с электрической системой автомобиля необходимо проверить предохранители в блоке предохранителей. Для этого нужно открыть крышку блока, затем ознакомиться с надписями на крышке или в руководстве пользователя, чтобы понять, какой предохранитель отвечает за ту или иную электрическую цепь.

Если предохранитель перегорел, его нужно заменить на предохранитель такой же емкости. При замене предохранителя следует убедиться, что ключ зажигания находится в положении «Выключено», чтобы избежать возможности короткого замыкания или поражения электрическим током. После замены предохранителя следует проверить работу соответствующей электрической цепи.

Важно помнить, что перегоревший предохранитель может свидетельствовать о возникновении проблемы в электрической системе, поэтому в случае частого перегорания предохранителей рекомендуется обратиться к специалисту для диагностики и устранения неполадки

Инструкция Opel Meriva A

Больше информации про ремонт и обслуживание Опель Мерива А (первое поколение), можете узнать изучив данное «руководство«.

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.

• Свежие записи
  • Какими устройствами можно включить аукс на опель астра
  • Какой стартер лучше на ниву шевроле
  • Где находится термостат на шевроле лачетти
  • Какой расход топлива у нивы шевроле
  • Как снять заднее сиденье шевроле круз
  • Опель
  • Шевроле
  • Правообладателям
  • Политика конфиденциальности

  Европа Авто 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Location

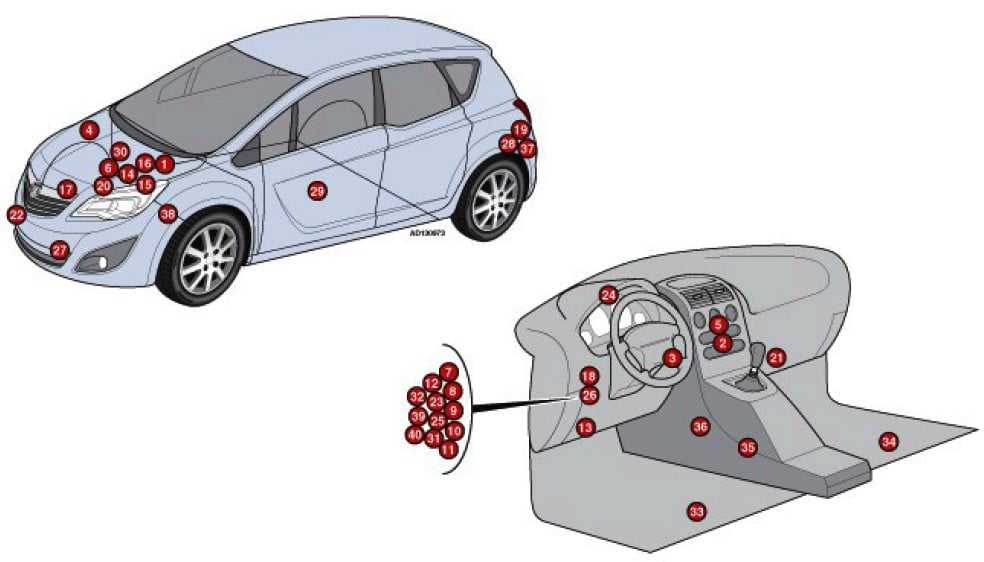

General layout of all electronic control units

Assignment

1. ABS electronic control unit
2. Air conditioner electronic control unit
3. Anti-theft control unit
4. Anti-theft alarm sound
5. Audio system
6. Accumulator battery
7. Trunk / Tailgate Opener Relay (Integrated with Dashboard Fuse / Relay Box)
8. Full central locking relay, rear doors (integrated with dashboard fuse / relay box)
9. Central locking relay (driver’s door) (combined with the dashboard fuse / relay box)
10. Central locking relay, passenger doors (combined with dashboard fuse / relay box)
11. Central locking relay (unlock) 1 (combined with dashboard fuse / relay box)
12. Central locking relay (unlock) 2 (combined with dashboard fuse / relay box)
13. Diagnostic connector (DLC)
14. Electronic engine control module (ECM)
15. Fuse / relay box, engine compartment 1
16. Fuse / relay box, engine compartment 2
17. Fuse / relay box, engine compartment 3 -Diesel
18. Fuse / relay box, instrument panel
19. Fuse / relay box, luggage compartment
20. Glow plug control unit
21. Heater blower motor resistor – next to blower motor
22. Sound signal – behind the wheel arch
23. Ignition Auxiliary Circuit Relay (Integrated with Instrument Panel Fuse / Relay Box)
24. Instrument cluster control unit
25. Interior lamp relay (integrated with dashboard fuse / relay box)
26. Multifunctional control unit – functions: Central locking, exterior lamps, interior lamps, seat belt monitoring system
27. Ambient temperature sensor
28. Parking system control unit – left side of luggage compartment
29. Parking brake control unit – underbody
30. Power steering control unit
31. Rear window washer pump motor relay (integrated with dashboard fuse / relay box)
32. Rear wiper motor relay (combined with dashboard fuse / relay box)
33. Driver’s seat heating control unit – under the driver’s seat
34. Passenger Seat Heating Control Unit – Under Passenger Seat
35. SRS electronic control unit
36. Telephone control unit
37. Trailer control unit – on the left side of the luggage compartment
38. 38 Electronic Transmission Control Module (TCM) – On Transmission
39. Windshield washer pump relay (integrated with dashboard fuse / relay box)
40. Windshield wiper motor relay (combined with dashboard fuse / relay box)

Engine compartment

There are two fuse boxes under the hood. One next to the battery, the other on the battery cover.

Fuse and relay box

The photo

Diagram

Designation

1	Horn relay
2
3
4	Headlamp high beam relay
5	A / C compressor electromagnetic clutch relay
6	Fog lamp relay
7
8
9	Starter relay
10
11
12	Fuel pump relay
13	Heated rear window relay
14	Accessory Power Connector Relay
F1	30A Starter
F2	10A Right headlight
F3	20A Engine management
F4	15A Buzzer
F5	7.5A Multifunctional control unit
F6	7.5A Engine management
F7	15A Fog lights
F8	20/40 / 50А Cooling fan motor
F9	20 / 40A Cooling fan motor control unit
F10	30A ABS / ESP system
F11	10A A / C Compressor
F12	7.5A Headlight level control
F13	5A ABS / ESP system
F14	7.5A Engine management
F15	30A Voltage converter
F16	10A Left headlight
F17	5 / 10A Engine management
F18	7.5A Engine management
F19	10A SRS system
F20	15 / 20A Engine management
F21	15 / 20A Engine management
F22	30A Parking brake control unit
F23	20A Accessory power connector
F24	15A fuel pump
F25	25A ABS / ESP system
F26	30A Heated rear window
F27	40A ABS / ESP system
F28	40A Air conditioning / heater
F29	20A Cigarette Lighter , Accessory Power Connector
F30	7.5A Air conditioning / heater
F31	20A Power windows
F32	20A Power windows
F33	7,5A Power mirrors
F34	10A ABS / ESP system
F35	7,5A SRS system

Battery-powered unit

It consists of high power fuse-links.

Diagram

Appointment

F1	(80A)
F2	(100A) Luggage compartment fuse / relay box
F3	–
F4	(80A) Power steering
F5	(250A)
F6	(300A) Starter

Passenger compartment

This fuse box is located under the dashboard, on the left-hand side, behind the glove compartment. An example of access is shown in the figure above.

Photo for example

Diagram

Assignment

F1	10A Central locking 20A Radio
F2	10A Display, Instruments, Telephone
F3	20A Radio, Stereo
F4	3 / 7.5A Ignition Switch, Immobilizer
F5	20A Glass washer
F6	15A Central locking motor (trunk lid / tailgate)
F7	20A Central locking
F8	20A Display, Instruments, Telephone
F9	7.5 / 10A Multifunctional control unit
F10	5 / 7,5A SRS system, unlocking the door lock, left
F11	5A Unlocking the door lock, right
F12	10A Plafond, lighting
F13	7,5A Rain sensor, mirrors
F14	Reserve

It is located on the left side of the luggage compartment, behind the protective cover.

Diagram

Designation

1	Headlight relay
F1	15A Headlights
F2	–
F3	–
F4	–
F5	–
F6	20A Power windows
F7	5A Headlights
F8	20A Trailer control unit
F9	10A Electric seat
F10	20A Power windows
F11	7,5A Parking system
F12	20A Luke
F13	–
F14	15A Heated seats
F15	20A Trailer control unit
F16	10A Electric seat
F17	–

Information about the model

OPEL MERIVA(2010-2017): A QUICK REVIEW

Opel Meriva appeared for the first time in Opel’s offer in 2002. It was a classic B segment minivan vehicle, and a little later the idea was adopted by other automotive companies (Fiat Idea, Lancia Musa or Renault Modus).

However, Opel Meriva brought one fundamental innovation to the segment and even the entire automotive industry: the changing passenger space on the FlexSpace rear bench. It was enough to fold the middle part of the rear seat, move the outside of the seat slightly forward and push it in to make the model a 2 + 2 vehicle with a very comfortable rear seat.

Fuse box Location

The fuse box is located at the front side of the engine compartment. It’s just there right to the windscreen. To open that, you just need to remove the cover of the fuse box and lift it up from the lug.

Design and Built

The second-generation Opel Meriva that hit the market in 2010 was the evolution of the earlier solution, we can recognize it as a segment revolution. The vehicle received a very rare door opening system. Instead of the classic rear doors, which have hinges on the middle pillar, the Meriva II has hinges on the rear door at the rear fender. As a result, the doors open on the principle of an open book.

Of course Meriva, like its predecessor, has a system to change the arrangement of the rear seat FlexSpace. The difference, however, lies in the structural solution, allowing for easier and more precise change. In the normal position of the rear seat, we have three seats as in any vehicle.

However, we can leave the middle section (armrest and backrest behind it) and bring the two outer seats closer together. In this way, the vehicle becomes a four-seat model, where the rear seats have a comfortable distance both in relation to themselves and from the door. If, however, we have larger objects to transport, you can put the entire rear seat and get flat luggage space (as a result, it increases from 400 liters to 1500 liters).

What’s the Challenge?

First of all, it’s the FlexSpace seat changing system.

Admittedly, it is a very good solution, but it required quite complicated kinematics and the attachment of additional guides. As a result, with classically placed seats at the back, we don’t have a spectacular upholstery between the floor and the seats, but the space with built elements of the structure.

Second … finish

Opel Meriva is a budget car, which makes the upholstery materials of lower quality. There was also no possibility of the free configuration of the car because expensive options (such as xenon) were never on offer.

Third … door hinges.

Doors, both front, and rear open at an 84-degree angle (the widest opening on the market). As a result, it was impossible to use opening stops, as in classic models. Thus, a sudden gust of wind (a gale, a passing truck), can break in through the freely opened door.
