Схема предохранителей опель виваро 2007

Passenger compartment

Fuse box

The main fuse box is located at the rear of the instrument panel.

On the reverse side of the protective cover, the current diagram with the arrangement of the elements will be glued.

Diagram

Designation

1	15A Audio system, light relay, alarm, display, navigation ECU, tachograph
2	10A Interior lighting
3	15A Fog lamp relay
4	15A Signal, Switches: outdoor lighting, direction indicators, fog lights
5	25A Signal, Switches: outdoor lighting, direction indicators, fog lights
6	30A Screen wipers and washers
7	10A ECU, manual transmission, ECU, starter and fuel pump relay
8	25A Interior heater
9	10A Central locking, Diagnostic connector, Instrument panel, steering angle sensor
10	30A Central locking
11	15A Direction indicator
12	30A Relay for heated rear window and exterior mirrors
13	25A Signal, Switches: outdoor lighting, direction indicators and fog lights
14	25A Relay for electric water pump of the auxiliary heating system, Auxiliary air distribution block
15	15A Rear running lights – switch, Fuel heating relay, reverse light, windshield wiper
16	10A Central locking, Heated rear window, Glove box lighting, Instrument panel, climate control, headlight range control
17	10A Vehicle speed sensor, Steering angle sensor, ABS ECU, ESP ECU
18	15A Heater control panel, Wipers and washers, Audio system, relay dimensions, dipped headlights, rear window wiper, display
19	10A Brake Light Switch, Diagnostic Connector, AirBag ECU and Parking Aid, Rain and Light Sensor, ESP Switch
20	15A Interior heater, Additional heater relay, Heated driver and passenger seats – switches
21	30A Electric windows
22	30A Rear window wiper: engine and relay
23	10A High beam headlights
24	25A Passenger Climate Control Panel, Auxiliary Heating System – Water Pump Relay
25	5A Relay for unloading the supply circuit “+” of the battery with a time delay for the interior light
26	10A Heated exterior mirrors
27	15A Cigarette lighter – 1st row of seats, Additional equipment – 1st row of seats
28	25A Heater and air conditioner fan, Climate control – control panel
29	10A Display, Daytime Running Light – Main Relay, Audio System, Navigation ECU
30	15A Additional 12 V socket – 1st row of seats
31	15A Additional 12 V socket – 2nd row of seats
32	15A Sound signal
33	10A Fog lights
34	10A Side lights – starboard
35	10A Side lights – port side, Illumination of instrumentation
36	10A Low beam – right headlight
37	10A Low beam – left headlight
38	10A High beam – right headlight
39	10A High beam left headlight

The fuse number 27, 15A, is responsible for the cigarette lighter.

Relay box

Diagram

Assignment

A	Relay for the rear screen heating
B	Time-out for rear screen wipers
C	Relay for the rear screen wipers
D	Relay + after-contact
E	AC tripping relay
F	Relay for the heatable windscreen
G	Relay for the fog lamps
H	“Headlight” relay for low beam
I	“Headlight” relay for parking lights
J	“Headlight” main relay
K	Relay for the electronic thermostat

Блок предохранителей и реле Opel Vivaro

Рассмотрены автомобили Opel Vivaro 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Расположение электронных компонентов в автомобиле.

1	Электронный блок управления ABS — подполом
2	Блок управление кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя — в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления
15	Датчик температуры окружающего воздуха
16	Блок управления системой парковки
17	Электронный блок управления SRS
18	Электронный блок управления трансмиссией (TCM)-Трансмиссия ASM
19	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Блок предохранителей Опель Виваро 2

Схема блока под капотом

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

p, blockquote 28,0,0,0,0 —>

1. Аккумуляторная батарея (с электронной системой ключей)
2. Защита от скачка напряжения АКБ (с электронной системой ключей)
3. Система вентиляции и отопления
4. Адаптация
5. Адаптация
6. Система вентиляции и отопления
7. Дополнительный отопитель и вентиляция, кондиционер воздуха
8. Дополнительный отопитель и система вентиляции
9. Электрически регулируемые наружные зеркала заднего вида
10. Подогрев наружных зеркал заднего вида
11. Радио, мультимедиа, наружные зеркала, диагностический разъем
12. Мультимедиа, сцепка прицепа
13. Освещение салона, защита аккумуляторной батареи от разрядки
14. Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
15. Огни аварийной сигнализации, указатели поворота
16. Центральный замок
17. Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
18. Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
19. Звуковая сигнализация, звуковой сигнал, освещение и очистители.
20. Щиток приборов
21. Выключатель системы освещения
22. Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
23. Главная батарея АРС
24. Огни движения задним ходом
25. Выключатель стоп-сигналов
26. Впрыск топлива, стартер
27. Подушки безопасности, замок рулевой колонки
28. Сервопривод стекла передней двери со стороны пассажира
29. Усилитель рулевого управления
30. Стоп-сигналы
31. Защита от скачка напряжения АКБ (с электронной системой ключей)
32. Сервисный дисплей
33. Прикуриватель, силовой вывод
34. Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
35. Стоп-сигналы, ABS, иммобилайзер
36. Освещение салона, кондиционер воздуха
37. Запуск с электронной системой ключей
38. Очиститель заднего стекла
39. Предупреждающий зуммер
40. Силовой вывод в багажном отделении
41. Сервопривод стеклоподъемника передней двери с водительской стороны
42. Задний силовой вывод
43. Запуск, электронный блок управления системами автомобиля
44. Подогрев сидений
45. Отопитель, кондиционер воздуха
46. Очиститель ветрового стекла
47. Тахограф.

p, blockquote 29,0,0,0,1 —>

Предохранители рено трафик

Модель Renault Trafic включает серию грузовых фургонов и грузопассажирских минивэнов. Первый автомобиль был произведен еще в 1981 году и выпускается по настоящее время. Так же известен под названием Nissan Primastar, Opel Vivaro. Мы представляем информацию о реле и блоках предохранителей рено трафик второго поколения выпущенных в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. С 2015 года в производство пошло 3 поколение Renault Trafic.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Предохранители и блоки реле для Opel / Vauxhall Vivaro B (2014-2018) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Opel Vivaro B / Vauxhall Vivaro B (2014, 2015, 2016, 2017, 2018).

Проверка и замена предохранителей

Предохранитель — это элемент защиты электрической системы. Предохранитель сработает (т.е. перегорит) в случае неисправности или неправильного вмешательства в электрическую систему.

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Сначала проверьте предохранители, которые защищают неисправный компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с той же силой тока (того же цвета) и проверьте работу компонента.

Уведомление

• Перед заменой предохранителя выключите соответствующий выключатель и зажигание.
• Никогда не используйте предохранители с большей или меньшей силой тока, чем указано. Это может повредить электрическую систему или вызвать пожар.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя (например, проволокой, фольгой и т. Д.). Всегда используйте исправный предохранитель одного цвета.

Блок предохранителей в салоне

Блок предохранителей расположен на левой стороне панели приборов — за крышкой на автомобилях с левым рулем или в перчаточном ящике с правым рулем. Дополнительный релейный блок находится с правой стороны — в перчаточном ящике на LHD или за крышкой на LHD.

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

Схема

Назначение

Блок защиты цепи силового питания (777)
1A	Резерв
1B	70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C	60A Реле погружных подогревателей 1 и 4
1D	60A Реле погружных подогревателей 2 и 3
1E	Резерв
1F	60A Вентилятор системы охлаждения – реле
Блок защиты цепи двигателя (1834)
1	25A ЭБУ системы впрыска
2	15A Цепь питания системы двигателя
3	10A Электромагнитная муфта компрессора кондиционера
4	20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A	60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B	Резерв
2C	60A Реле 1 и 2 “+” после замка зажигания, Реле дополнительного отопителя салона
2D	60A Блок предохранителей салона, Охранная сигнализация
2E	Резерв
2F	40A Электро вентилятор отопителя и кондиционера

Диагностический разъем opel meriva

Мнение автовладельца по имени Даниил: Ходовая не убиваемая.Менял стойки,колодки и втулки стабилизатора.

Категория: Ремонт автомобиля видео

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3694, ширина — 1100, высота — 1253 мм. Колесная база составляет 2085 мм. Дорожный просвет 162 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 73 мм, ход поршня — 75 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Выложил админ: по просьбе Израильа

Показов: 2085

Оригинальное название: Diagnostic connector opel meriva

Дата выхода: 11. 08. 2013 года

Продолжительность: 0:21

Качество: BDRemux

Смех в теме: Сегодня я перестал быть ведущим электриком в семье. Потому что показал жене, как включать автомат, когда выбивает пробки.

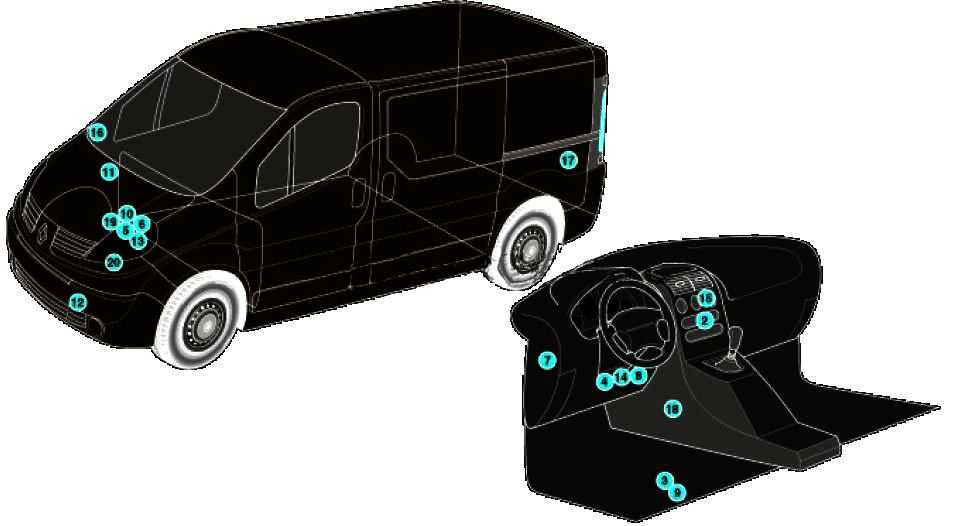

Общее расположение электронных блоков

Схема

Описание

1	Электронный блок управления ABS — подполом
2	Блок управления кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя-в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла
15	Блок управления навигационной системой
16	Датчик температуры окружающего воздуха-в зеркале правой двери
17	Блок управления системой парковки
18	Электронный блок управления SRS
19	Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
20	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Предохранители и реле kia rio 2 (2005-2011 г.в.) | Ремонт авто — заказ запчастей

Предохранители и реле kia rio 2 (2005-2011 г.в.)

Один из блоков предохранителей и реле в автомобиле Киа Рио, расположен в моторном отсеке, под капотом.

Расположение предохранителей и реле в блоке, расположенного под капотом

Расшифровка

Номерпредохранителя/ реле(сила тока, А)	Наименованиепредохранителя/реле	Цветпредохранителя	Назначение предохранителя/реле
1 (80)	MDPS	—	Электроусилитель рулевого управления
2(150)	MIN	—	Генератор
3(10)	ECUB	Красный	Блок управления двигателем
4(10)	ECUD	Красный	То же
5(10)	HORN	Красный	Звуковой сигнал
6(30)	IGN1	Розовый	Выключатель (замок) зажигания
7(40)	IGN2	Зеленый	Стартер, выключатель (замок) зажигания
8(30)	ВАТТ2	Розовый	Генератор, аккумуляторная батарея
9(50)	ВАТТ 1	Красный	То же
10(30)	ECUA	Розовый	Блок управления двигателем
11 (30)	RAD	Розовый	Электровентилятор радиатора
12(30)	COND	Розовый	Электровентилятор конденсора
13(40)	ABS1	Зеленый	Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40)	ABS2	Зеленый	То же
15(30)	P/WDW	Розовый	Электростеклоподъемники
16(40)	BLOWER	Зеленый	Реле электровентилятора радиатора
17(10)	A/C0N 1	Красный	Кондиционер
18(10)	A/CON2	Красный	То же
19(20)	ECUC	Желтый	Блок управления двигателем
20(15)	INJ	Синий	Топливные форсунки, система кондиционирования
21 (10)	SNSR	Красный	Датчики
R1	COND FAN2	—	Реле электровентилятора конденсора (малая скорость вращения)
R2	RADFAN	—	Реле электровентилятора радиатора
R3	FUEL PUMP	—	Реле топливного насоса
R4	MAIN	—	Главное реле
R5	HORN	—	Реле звукового сигнала
R6	FUEL HTR	—	Реле нагревателя топливного фильтра*
R7	BLOWER	—	Реле электродвигателя вентилятора отопителя
R8	START	—	Реле стартера
R9	COND FAN1	—	Реле электровентилятора конденсора (высокая скорость вращения)
R10	A/CON	Реле кондиционера

Второй блок предохранителей и реле расположен в салоне автомобиля

Расположение предохранителей в блоке, расположенного в салоне автомобиля

Расшифровка

Номерпредохранителя (сила тока, А)	Наименованиепредохранителя	Цветпредохранителя	Назначение предохранителей
1 (15)	RR WIPER	Синий	Стеклоочиститель двери задка
2(10)	H/LP (Ш)	Красный	Лампы левой фары
3(25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
4(10)	BLOWER	Красный	Вентилятор
5(10)	H/LP (RH)	Красный	Лампы правой фары
6(20)	S/ROOF	Салатовый	Люк в крыше
7(15)	STOP LP	Синий	Стоп-сигналы
8(20)	C/DR LOCK	Салатовый	Центральный выключатель замков дверей
9(15)	IGN COIL	Синий	Катушка зажигания
10(10)	ABS	Красный	Антиблокировочная система тормозов ABS
11(10)	B/UPLP	Красный	Фонарь света заднего хода
12 (-)	BMS	—	Резерв
13(25)	C/UGHTER	Серый	Предохранитель прикуривателя киа рио 2
14(10)	FOLD’G	Красный	Привод складывания наружных зеркал заднего вида
15 (20)	HTR SEAT	Салатовый	Обогрев сидений
16(25)	AMP	Серый	Усилитель
17(10)	FR FOG LP	Красный	Противотуманные фары
18(10)	DRL	Красный	Фары для дневной езды
19(10)	ECU	Красный	Система управления двигателем
20(10)	CLUSTER	Красный	Панель приборов
21 (25)	P/WDW RH	Серый	Блокировка электрических стеклоподъемников (правая сторона)
22(10)	AUDIO	Красный	Аудиосистема, маршрутный компьютер
23(10)	RR FOG LP	Красный	Задний противотуманный фонарь
24(10)	IGN	Красный	Выключатель (замокЕаажигания
25 (30)	HTD GLASS	Темно-зеленый	Обогрев заднего стекла
26(15)	A/BAG	Синий	Подушка безопасности
27(10)	TCU	Красный	Блок управления автоматической коробкой передач
28(10)	SNSR	Красный	Датчики
29 (-)	SPARE	—	Резерв
30(10)	MULT B/UP	Красный	Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15)	AUDIO	Синий	Аудиосистема
32 (25)	P/WDW LH	Серый	Блокировка электрических стеклоподъемников (левая сторона)
33(10)	HTD MIRR	Красный	Система обогрева наружных зеркал заднего вида
34(10)	TAIL LP(LH)	Красный	Левый задний габаритный огонь
35(10)	TAIL LP(RH)	Красный	Правый задний габаритный огонь
36(10)	HAZARD	Красный	Аварийная сигнализация
37(10)	T/SIG LP	Красный	Фонари указателей поворота
38(10)	A/BAG IND	Красный	Контрольная лампа подушки безопасности
39(10)	START	Красный	Реле стартера

Общее расположение электронных блоков

Схема

Описание

1	Электронный блок управления ABS — подполом
2	Блок управления кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя-в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла
15	Блок управления навигационной системой
16	Датчик температуры окружающего воздуха-в зеркале правой двери
17	Блок управления системой парковки
18	Электронный блок управления SRS
19	Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
20	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Общее расположение электронных блоков

p, blockquote 6,0,0,0,0 —>

1	Электронный блок управления ABS — подполом
2	Блок управления кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя-в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла
15	Блок управления навигационной системой
16	Датчик температуры окружающего воздуха-в зеркале правой двери
17	Блок управления системой парковки
18	Электронный блок управления SRS
19	Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
20	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Общее расположение электронных блоков

Схема

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Описание

p, blockquote 6,0,0,0,0 —>

1	Электронный блок управления ABS — подполом
2	Блок управления кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя-в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла
15	Блок управления навигационной системой
16	Датчик температуры окружающего воздуха-в зеркале правой двери
17	Блок управления системой парковки
18	Электронный блок управления SRS
19	Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
20	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Opel Vivaro (2001 – 2014) – fuse box diagram

Year of production: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014

The Instrument Panel Fuse Panel

Opel Vivaro – fuse box diagram – instrument panel

Number	Description
1	—
2	Radio
3	—
4	—
5	—
6	—
7	AC, rear
8	—
9	Fog lamps
10	Central locking
11	Interior illumination
12	Diagnostic plug, immobiliser
13	Rear screen heating
14	Rear screen wiper/washer system
15	Screen wipers
16	Brake light
17	ABS
18	—
19	Window winders
20	Window winders
21	Seat heating
22	—
23	—
24	Radio
25	Heating
26	Accessories
27	High beam, left
28	High beam, right
29	Low beam, left
30	Low beam, right
31	Tail lamp, left
32	Tail lamp, right
33	Rear fog lamp
34	Horn
35	Mirror heating
36	Windscreen heating control
37	—
38	—
39	—

Relay Box

Opel Vivaro – fuse box diagram – relay box

Number	Relay
A	Relay for the rear screen heating
B	Time-out for rear screen wipers
C	Relay for the rear screen wipers
D	Relay + after-contact
E	AC tripping relay
F	Relay for the heatable windscreen
G	Relay for the fog lamps
H	“Headlight” relay for low beam
I	“Headlight” relay for parking lights
J	“Headlight” main relay
K	Relay for the electronic thermostat

The relay for the electronic thermostat is installed on the left-hand side of the air mixer and distributor.

Fuse Box in The Engine Compartment

Opel Vivaro – fuse box diagram – engine compartment

Number	A	Relay
14	—	—
15	—	—
16	40	AC
17	50	Windscreen heating
18	50	Windscreen heating
19	60	PDB
20	60	ABS
21	60	PDB
22	60	PDB
23	50	Radiator fan
60
70
24	50	Warning autofuse
60
25	70	Pre-heating
Relay
1	Auxiliary heater: 2 or 3 add-on heaterDiesel: Parking heater relay
2	Diesel: Relay for fuel injection computerPetrol: Injection interrupt
3	Diesel pump relay
4	Fuel pump/diesel pre-heating relay
5	Diesel parking heater: Relay for fan unit, second speed level
6	Coupling relay: AC compressor
7	1 add-on heater (thermo-plunger) relay
8	2 or 3 add-on heater (thermo-plungers)Petrol: Parking heater relay
9	Diesel: Fan unitDiesel: Relay for second speed level with ACPetrol: First speed level with AC
10	Petrol: Fan unitDiesel: Relay for first speed level of the fan with ACPetrol: Second speed level with AC
11	—
12	Relay for heatable windscreen.
13	Relay for heatable windscreen.

In the diesel version the vehicle is either equipped with an auxiliary heater or with a parking heater.

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Как подключить Обд 2 к компьютеру

Для того чтобы подключить Обд 2 к компьютеру необходимо выполнить несколько простых шагов. В первую очередь, нужно вставить устройство в бортовой компьютер автомобиля. Затем на компьютере следует перейти в раздел «Устройства и принтеры», где добавить новое Bluetooth-устройство. Далее, в списке доступных гаджетов нужно найти значение «OBDII, CHX или неизвестное устройство», выбрать его и добавить. Теперь устройство готово к использованию и может соединяться с компьютером при помощи Bluetooth. Подключение Обд 2 к компьютеру позволит получить доступ к диагностической информации об автомобиле и узнать все необходимое о его состоянии. Это может быть полезно для тех, кто занимается ремонтом или обслуживанием машин, а также для автолюбителей, желающих более детально изучить характеристики своего автомобиля.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

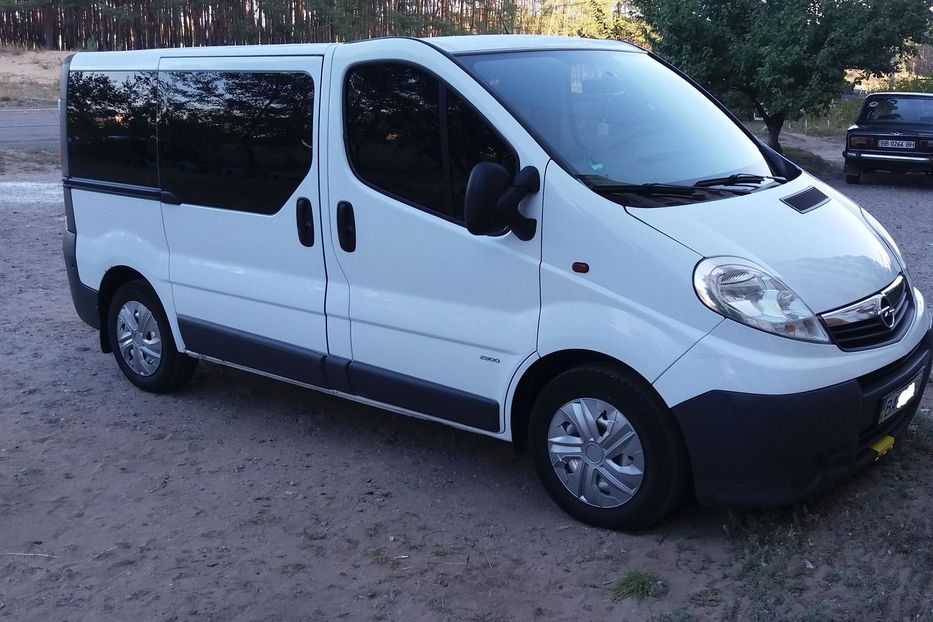

Предохранители и реле Opel Vivaro

Рассмотрены автомобили Opel Vivaro 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Расположение электронных компонентов в автомобиле.

Электронный блок управления ABS — подполом

Блок управление кондиционером/отопителем

Диагностический разъем (DLC)

Электронный блок управления двигателем (ECM)

Блок предохранителей/реле, моторный отсек

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2

Блок предохранителей/реле, под полом

Реле свечей накаливания

Резистор электродвигателя вентилятора отопителя — в блоке отопителя

Инерционный выключатель отсечки подачи топлива

Многофункциональный блок управления

Датчик температуры окружающего воздуха

Блок управления системой парковки

Электронный блок управления SRS

Электронный блок управления трансмиссией (TCM)-Трансмиссия ASM

Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Схема расположения предохранителей и реле в моторном отсеке (для автомобилей opel vivaro).

Источник статьи: http://avtoblokrele.ru/opel/predohraniteli-i-rele-opel-vivaro.html
