Блок предохранителей в багажном отсеке

Он устанавливался не на всех моделях. Чтобы получить доступ, надо открыть крышку багажной ниши (слева).

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Назначение

p, blockquote 37,0,0,0,0 —>

PF1* 600 A Стартер, генератор, коммутатор системы охлаждения, коммутационный блок предохранителей, электровентилятор системы охлаждения двигателя, дополнительный электровентилятор (для двигателя V6 HDI). PF2* 150 A Коммутационный блок двигателя. PF3* 60 A Обогрев заднего стекла, коммутатор привода крышки багажника, замок багажника, коммутационный блок прицепа. PF4* 30 A Коммутационный блок прицепа (устанавливается дополнительно)

p, blockquote 38,0,0,0,0 —>

Где находится предохранитель кондиционера на Пежо 607?

Теперь мы будем искать где предохранитель кондиционера на пежо 607 является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и в вашем автомобиле может быть несколько предохранителей, связанных с ней, в зависимости от года выпуска и имеющихся опций. Однако в дополнение к предохранителям есть еще реле, которое контролирует правильный процесс вашего кондиционирования воздуха. Мы будем друг за другом помогать вам найти предохранитель и реле кондиционера на свой пежо 607 .

Замена внутренних предохранителей кондиционера вашего Peugeot 607

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Peugeot 607. Для этого вам нужно будет зайти в блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Peugeot 607

Просмотрите руководство на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Peugeot 607 проверьте все предохранители, в названии которых есть слово «кондиционер».

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего решения вы можете отнести свою машину к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера на Пежо 607

Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

Откройте блок предохранителей вашего Peugeot 607, он находится рядом с аккумулятором под пластиковой крышкой.
Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители типа предохранителя стартера на пежо 607, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.

Дополнительные советы по Peugeot 607 см. Peugeot 607 категория.

Расположение электронных компонентов управления

Общая схема

p, blockquote 5,0,0,0,0 —>

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Блок управления электродвигателем вентилятора кондиционера/ отопителя
4	Блок управления противоугонной системой
5	Аккумуляторная батарея
6	Блок управления приводом открывания /закрывания крышки багажника- в правой части багажного отделения
7	Диагностический разъем (DLC)
8	Электронный блок управления двигателем (ЕСМ)
9	Реле электродвигателя вентилятора системы охлаждения 1
10	Реле электродвигателя вентилятора системы охлаждения 2
11	Блок управления подачей присадки — в правой части багажного отделения
12	Блок предохранителей/ реле, центральная консоль — Дизель
13	Блок предохранителей/ реле, моторный отсек 1
14	Блок предохранителей/ реле, моторный отсек 2- под блоком предохранителей/ реле в моторном отсеке
15	Блок предохранителей/ реле, моторный отсек З
16	Блок предохранителей/ реле, приборная панель 1
17	Блок предохранителей/ реле, приборная панель 2
18	Блок предохранителей/ реле, багажное отделение1
19	Блок предохранителей/ реле багажное отделение 2
20	Блок управления свечами накаливания
21	Реле электродвигателя вентилятора отопителя
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления комбинацией приборов
25	Многофункциональный блок управления 1 — встроен в блок предохранителей/ реле 1 приборной панели — функции: Центральный за мок, обогреватель зад него стекла, иммобилайзер, указатели поворота/ аварийная сигнализация, стоп-сигналы, задние габариты. омыватель лобового стекла
26	Многофункциональный блок управления 2- встроен в блок предохранителей/ реле 1 в моторном отсеке- функции: Система кондиционирования .электродвигатель вентилятора системы охлаждения, управление двигателем, противотуманные фары, звуковой сигнал, очистители лобового стекла
27	Многофункциональный блок управления 3- встроен в блок предохранителей /реле 2 в багажном отделении — функции: Разъем электрооборудования прицепа
28	Датчик температуры окружающего воздуха-в зеркале заднего вида на двери
29	Блок управления системой парковки — в правой части багажного отделения
30	Блок управления усилителем рулевого управления
31	Блок управления электроприводом сиденья
32	Блок управления электрооборудованием рулевой колонки
33	Электронный бло куправления SRS
34	Блок управления подвеской
35	Блок управления телефоном
36	Электронный блок управления трансмиссией (ТСМ)
37	Блок управления системой контроля давления в шинах- в правой части багажного отделения

Предохранители в салоне Пежо 607

Монтажный блок расположен в нижней части панели управления.

Схема блока предохранителей в салоне Пежо 607 (Вариант 1)

Описание

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

Схема блока предохранителей в салоне Пежо 607 (Вариант 2)

Описание

F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
F3 5 A Подушки безопасности.
F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
F6 30 A Питание задних стеклоподъемников.
F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
F9 30 A Передний и задний прикуриватели (не более 100 Вт).
F10 15 A Питание компьютера бака для присадки к топливу.
F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
F12 15 A Питание коммутационного блока прицепа, гарнитуры «свободные руки», реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
F13 5 A Питание коммутационного блока двигателя.
F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
F15 30 A Питание системы блокировки и суперблокировки замков.
F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.

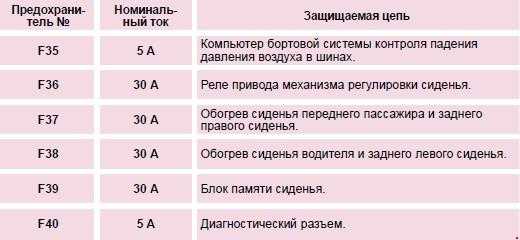

Дополнительный блок

F31 5 A Правый фонарь стоп-сигнала.
F32 5 A Левый фонарь стоп-сигнала.
F33 5 A Третий фонарь стоп-сигнала.
F34 5 A Цепь электропитания радиотелефона.
F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
F36 30 A Реле сиденья пассажира.
F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
F39 30 A Реле сиденья водителя.
F40 5 A Диагностический разъем.

Особенности электрооборудования

Итак, какие системы входят в состав электросхемы Аудио 100 С3, С4 и других моделей:

системы впрыска топлива;
система зажигания;
монтажный блок, в котором установлены все реле и предохранительные элементы;
электрическая система управления и ;
система электрических стеклоподъемников;
приборная панель, где установлены основные датчики и индикаторы, появляющиеся при активации электрооборудования или неисправности тех или иных узлов;
оптика — поворотники, , стоп-огни, головное и салонное освещение, световая сигнализация, противотуманки и т.д.;
система охлаждения, в частности, электроцепь включения вентилятора.

Что касается особенностей, характерный для бортовой сети автомобиля:

Все устройства, девайсы и оборудование подключается путем однопроводного соединения. Разработчики Ауди оборудовали бортовую сеть проводами, которые имеют разные цвета, что позволяет при ремонте максимально точно определить участок, который нужно заменить.
Минус любого устройства — это масса. То есть данный провод в любом случае подключается к массе, то есть кузову авто.
Плюс обычно выполнен в красном цвете. Это также во многом облегчает процесс диагностики неисправности и замены вышедшего из строя участка цепи.
Устройство электросхемы такое, что при включении зажигания, то есть при активации АКБ, на устройства начинает поступать напряжение. Поэтому если вы планируете заняться ремонтом проводки, для этого необходимо будет выключить АКБ.
Каждый электрический узел, завязанный с бортовой сетью, оснащается отдельной колодкой с проводами.

Схема поворотников и световой сигнализации

Зачем менять предохранитель кондиционера на Пежо 607?

.Итак, давайте начнем нашу страницу с контентом о расположении предохранителя кондиционера вашего Peugeot 607 интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш не работает кондиционер пежо 607 Более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Peugeot 607 . Это будет резистор, нити, более или менее толстой, что позволит завершить заданное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, вам захочется замените предохранитель кондиционера Peugeot 607, когда он больше не работает без видимой причины .

Назначение и расположение предохранителей Peugeot 607 (с 01.10.2004 — 30.09.2005)

Блок электрических предохранителей в приборной панели

Чтобы получить доступ к предохранителям, откройте крышку ящика со стороны водителя. Протолкните вниз блок предохранителей.

Блок электрических предохранителей в моторном отсеке

Чтобы получить доступ к предохранителям, расположенным в моторном отсеке, снимите защитный кожух и открепите крышку. После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Блок электрических предохранителей в багажном отсеке

Чтобы получить доступ к предохранителям, расположенным в багажном отсеке, откройте крышку багажной ниши (слева).

Источник статьи: http://knigaproavto.ru/shemy/607/1232-naznachenie-i-raspolozhenie-predohraniteley-peugeot-607-s-01102004-30092005.html

Общие сведения

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина

Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.

Предохранители в салоне пежо 607

Данный блок расположен в приборной панели, снизу слева.

Вариант 1

Фотография блока

Схема

Расшифровка

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

Вариант 2

Схема

Назначение

F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
F3 5 A Подушки безопасности.
F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
F6 30 A Питание задних стеклоподъемников.
F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
F9 30 A Передний и задний прикуриватели (не более 100 Вт).
F10 15 A Питание компьютера бака для присадки к топливу.
F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
F12 15 A Питание коммутационного блока прицепа, гарнитуры “свободные руки”, реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
F13 5 A Питание коммутационного блока двигателя.
F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
F15 30 A Питание системы блокировки и суперблокировки замков.
F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.

Дополнительный блок

F31 5 A Правый фонарь стоп-сигнала.
F32 5 A Левый фонарь стоп-сигнала.
F33 5 A Третий фонарь стоп-сигнала.
F34 5 A Цепь электропитания радиотелефона.
F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
F36 30 A Реле сиденья пассажира.
F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
F39 30 A Реле сиденья водителя.
F40 5 A Диагностический разъем.

Locations

Diagram

Assignment

1	ABS electronic control unit
2	Air conditioner electronic control unit
3	Air conditioner / heater fan motor control unit
4	Anti-theft control unit
5	Accumulator battery
6	Control unit for opening / closing the boot lid – on the right side of the luggage compartment
7	Diagnostic connector (DLC)
8	Electronic engine control unit (ECM)
9	Cooling fan motor relay 1
10	Cooling fan motor relay 2
11	Additive Control Unit – Right Side of Luggage Compartment
12	Fuse / Relay Box, Center Console – Diesel
13	Fuse / relay box, engine compartment 1
14	Fuse / relay box, engine compartment 2- under the fuse / relay box in the engine compartment
15	Fuse / relay box, engine compartment Z
16	Fuse / relay box, instrument cluster 1
17	Fuse / relay box, instrument panel 2
18	Fuse / relay box, luggage compartment1
19	Fuse / relay box luggage compartment 2
20	Glow plug control unit
21	Heater blower motor relay
22	Beep 1
23	Beep 2
24	Instrument cluster control unit
25	Multifunctional control unit 1 – built into the dashboard fuse / relay box 1 – functions: central lock, rear window defogger, immobilizer, direction indicators / hazard warning lights, brake lights, rear dimensions. windshield washer
26	Multifunction control unit 2 – integrated in fuse / relay box 1 in engine compartment – functions: Air conditioning, cooling fan motor, engine management, fog lights, horn, windscreen wipers
27	Multifunction control unit 3 – integrated in fuse / relay box 2 in luggage compartment – functions: Trailer socket
28	Ambient air temperature sensor – in the rearview mirror on the door
29	Parking system control unit – right side of luggage compartment
30	Power steering control unit
31	Electric seat control unit
32	Steering column electronics control unit
33	Electronic control unit SRS
34	Suspension control unit
35	Telephone control unit
36	Electronic transmission control unit (TCM)
37	Tire pressure monitoring system control unit – on the right side of the luggage compartment

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

p, blockquote 13,1,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 17,0,0,0,0 —>

1	30А Устройство ввода — вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

p, blockquote 18,0,0,0,0 —>

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера
