Предохранители и блоки реле для peugeot 1007 (2004-2006) со схемами и описанием

2nd generation

Engine compartment

Fuse box

Diagram

Designation

• F1 20A Engine control computer – power supply to the electric control unit for the two-speed group of the electric fan
• F2 15A buzzer
• F3 10A front and rear washer
• F4 20A Headlight washers
• F5 15A + accumulator Fuel heating system DV6 – fuel pump TU5JP4
• F6 10A + after contact, computer and double relay of ABS / ESP systems – steering wheel angle sensor – gyrometer acceleration meter for stability control system – electric pump mechanism for power steering
• F7 10A contact brake sensor – clutch pedal limit switch
• F8 25A starter coil
• F9 10A after contact, protection blocking module 3 relay – headlight range control motor
• F10 30A Ignition coil control TU5JP4 – injector control TU5JP4 – supply to the solenoid valve of the injection pump DV6
• F11 40A activation of the blower relay
• F12 30A Front wiper low and high speed control
• F13 40A after contact power supply CM (intelligent service module)
• F14 30A Exhaust gas temperature recuperation pump control
• F15 10A right high beam headlamp
• F16 10A left high beam headlamp
• F17 15A left low beam headlamp
• F18 15A right low beam headlamp
• F19 15A Tank cleaning solenoid valve TU5JP4 – oxygen sensors at the inlet and outlet TU5JP4 – solenoid valve for turbocharging air heating 1-2 DV6
• F20 10A Liquid-in-fuel sensor DV6 – Turbocharger pressure control solenoid valve DV6 – Exhaust temperature control solenoid valve F21 5A Air flow meter DV6 – Power supply to the electric control unit for the two-speed fan group Maxi fuse module (PSF1)

Relay

• R1 main relay of engine control computer
• R2 power circuit relay engine control computer
• R3 air supply relay
• R4 windscreen wiper relay
• R5 low speed front wiper relay – high speed front wiper relay
• R6 distributor relay + after contact
• R7 A / C blower relay
• R8 starter relay
• R9 front washer relay
• R10 rear washer relay
• R11 headlight washer relay
• R12 horn relay

Battery cover box

Diagram

Protected components

1. Charge Status Module – 5A
2. Diagnostic connector – 15A
3. Resistance of the brake pedal switches – 15A
4. –
5. Power steering electric pump group power – 80A
6. Pre-heating control module – 70A
7. Protection blocking module 3 relays – 100A
8. –
9. –
10. Simple motor protection relay – 30A

Passenger compartment

Main box

Diagram

Assignment

1. 15A – Rear window cleaner
2. –
3. 5A – Airbag
4. 10A – Air conditioning, diagnostic connector, rear-view mirror, headlight regulator
5. 30A – Windows
6. 30A – Locks
7. 5A – Rear plafond, front plafond of individual lighting, sunroof
8. 20A – Car radio, CD changer, display, tire pressure monitoring unit, burglar alarm and siren
9. 30A – 12 V sockets front and rear
10. 15A – The upper part of the steering column
11. 15A – Small current circuit of the ignition switch
12. 15A – Rain and light sensor, airbag
13. 5A – Instrument panel
14. 15A – Parktronic, air conditioning control panel, hands-free system
15. 30A – Power supply of the locking system of locks
16. –
17. 40A – Heated rear window and mirrors

Relay

• R1 – Front impulse power window relay
• R2 – Rear window wiper relay
• R3 – Relay accessories + ACC
• R4 – Door lock relay
• R5 – Relay super locking rear doors
• R6 – Front door super lock relay
• R7 – Computer wake-up relay
• R8 – Heated rear window relay

Box 2 diagram

Decoding the elements

1. –
2. 20A – Heated seats
3. –
4. 15A – Relay folding rear-view mirrors
5. 15A – Relay of a socket for connection of a refrigerating chamber

Additional box

If the vehicle is equipped with the appropriate systems, an additional fuse box is installed on it for the hitch and trailer, as well as for other body modifications and platforms with a cab. It is located behind the boundary wall on the right.

Diagram

Here are located:

• 15A – ignition switch relay, optional generator
• 15A – Trailer power supply 12V
• 15A – DC power supply circuit of transformers
• 40A – Emergency lights

On our YouTube channel, we also posted a video. Watch and subscribe.

Did not find an answer to your question? Ask in comments.

Радиатор печки

Самая сложная неисправность связана с радиатором отопителя, который требует замены.

Иногда радиатор печки просто забивается из-за использования воды, заливки низкокачественного антифриза, смешивания несовместимых ОЖ и банально из-за длительного игнорирования необходимости поменять состав. Осадок, примеси, накипь закупоривают внутренние каналы радиатора, и через него не проходит горячий антифриз. А поскольку радиатор не нагревается, то и тепло в салон он отдавать с помощью вентилятора не может.

Можно попробовать промыть радиатор, не снимая его с Peugeot Partner. Для этого на вход и выход подключаются шланги подходящего диаметра, и через насос через радиатор нагнетается промывочная жидкость. Последнюю обычно делают на основе воды, нагретой до 80-90 градусов, и лимонной кислоты. Пропорции каждый выбирает сам, но обычно это 50 грамм на 1 литр воды.

Прогнав жидкость в одном направлении, затем нужно поменять шланги местами, и пустить промывку в обратную сторону.

Но если радиатор течёт, ремонт и промывка здесь уже не помогут. Придётся полностью снимать элемент и менять его на новый. Проблема лишь в том, что для замены потребуется почти полностью разбирать переднюю часть салона. Здесь лучше следовать инструкции, изложенной в руководстве по эксплуатации от французского автопроизводителя.

Где Находиться Реле (Реостат) Системы Отопления

Я ужас летящий на крыльях ночи!

• Имя Денис
• Город Санкт-Петербург
• Автомобиль Peugeot 607 Restyling
• Подробнее 607 2006 2.2 158Hp ML6C C5 X7 2008 2.0 143Hp ML5T
• Мечтает о Peugeot 407 Coupe

• Имя Алексей
• Город Миллерово
• Автомобиль Peugeot Partner
• Подробнее 1,4 л, 75 л.с., 2007г

• Имя Вячеслав
• Город Орск
• Автомобиль Peugeot Partner Tepee

• Имя Андрей
• Город Москва
• Автомобиль Peugeot 206 5d
• Подробнее Peugeot 206 Хб 5д, 1.4i, мкпп, красный металлик )

Прикрепленные файлы

• Имя Александр
• Город Псков
• Автомобиль Peugeot Partner
• Мечтает о Peugeot 4007

• Имя Sergey
• Город Моего города нет в списке
• Автомобиль Peugeot 308 SW

• Имя Андрей
• Город Москва
• Автомобиль Peugeot 206 5d
• Подробнее Peugeot 206 Хб 5д, 1.4i, мкпп, красный металлик )

Наглядное пособие, это 206-ой, но фишки одинаковые.

• Имя Александр
• Город Псков
• Автомобиль Peugeot Partner
• Мечтает о Peugeot 4007

• Имя Олег
• Город Москва
• Автомобиль Peugeot Partner

• Имя Александр
• Город Псков
• Автомобиль Peugeot Partner
• Мечтает о Peugeot 4007

• Имя Алексей
• Город Миллерово
• Автомобиль Peugeot Partner
• Подробнее 1,4 л, 75 л.с., 2007г

• Имя Роман
• Город Кострома
• Автомобиль Peugeot Partner

Вынимал из салона (2008г.в). Без проблем, но система без салонного фильтра. С фильтром, возможно, сложнее. Причина та-же – терморезистор. Вместо него втетерил проволочину.

Это – не “пред” как таковой. Этот терморезистор предохраняет “спиральки”, а не электроцепь. Так что пожар, скорее всего, не грозит. Ну, а если сгорят спиральки, то будем колхозить вместо них подходящие, если ценник на вариатор окажется запредельным.

• Имя Валерий
• Город Киев
• Автомобиль не Peugeot

• Город Моего города нет в списке
• Автомобиль Peugeot Partner

Добрый день! На днях обнаружил, что перестал работать вентилятор отопления в положении 1, 2, 3, функционирует только в 4 (я так понимаю прямое подключение к АКБ). Предохранители и сам переключатель в норме. Думаю, что вышло из строя реле на системе отопления. Если кто-то сталкивался с такого рода проблемой – подскажите где его найти и как к нему добраться не уродуя автомобиль?! Частично центральную часть панели приборов разобрал, но местоположение определить не смог.

• Ситроен с5 вентилятор радиатора схема включения

• На рено меган 2 при езде на ямах срабатывает штатная сигнализация

• Установка птф ситроен берлинго

• Пежо 406 датчик давления масла замена

• Рено сандеро при резком нажатии на газ захлебывается причина неисправности

Предохранители пежо 508 с описанием схем и блоков. Предохранитель прикуривателя.

Peugeot 508 заменил сразу 2 модели: 407 и 607 в серийной линии. Выпускался данный автомобиль в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Мы представим описание предохранителей пежо 508 со схемами блоков. Покажем их расположение и выделим предохранитель отвечающий за прикуриватель, а в конце предложим для скачивания руководство по эксплуатации.

Блок предохранителей под капотом

В моторной отсеке блок с предохранителями находится с левой стороны возле аккумуляторной батареи.

Общая схема

Описание

• F20 15А Насос омывателя переднего и заднего стекол.
• F21 20А Насос омывателя фар.
• F22 15А Звуковой сигнал.
• F23 15А Правая фара дальнего света.
• F24 15А Левая фара дальнего света.
• F27 5А Управление левой фарой.
• F28 5А Управление правой фарой.

Так же не забудьте проверить плавкие предохранители на аккумуляторной батарее.

Предохранители в салоне пежо 508

Основной блок в приборной панели

Фото — схема блока

Назначение элементов

• F6 A или B 15А Автомагнитола.
• F8 3А Охранная сигнализация.
• F13 10А Передний прикуриватель.
• F14 10А Передняя розетка 12 В.
• F16 3А Задний плафон, индивидуальные светильники.
• F17 3А Передний плафон, косметическое зеркало.
• F28 A или B 15А Автомагнитола.
• F30 20А Очиститель заднего стекла.
• F32 10А Усилитель аудиосистемы.

В случае не работы прикуривателя либо розетки, проверьте предохранителе номер 13 и 14. На схеме выделены красным цветом.

Предохранители в перчаточном ящике

Еще один блок находится в бардачке. Для доступа к нему откройте перчаточный ящик и потяните за защитную крышку.

Подробнее смотрите в видео.

https://youtube.com/watch?v=C0x13YnJvWY

Схема

Расшифровка

• F3 15А Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
• F4 15А Розетка 12 В в багажнике.
• F5 30А Задний импульсный стеклоподъемник.
• F6 30А Передний импульсный стеклоподъемник.
• F11 20А Блок цепи буксирного устройства.
• F12 20А Усилитель аудиосистемы.
• F15 20А Потолочная шторка панорамной стеклянной крыши (SW)
• F16 5А Плата стеклоподъемника водителя.

А если вам есть что добавить к описаниям схемы, мы будем рады Вашим комментариям.

Тема: Предохранители

Опции темы

Поиск по теме

Оценка этой темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

1. miannik:
2. Добавлена информация из Бортовой документации Пежо-408

Предохранители в моторном отсеке:

Предохранители в приборной панели:

О замене предохранителей:

это первый косяк инструкции, посмотри от 308 инструкцию. А вообще слева нужно повернуть винт (лучше отверткой) далее с небольшим усилием снять крышку предохранителей.

Блок предохраниетелей

Allure (PSA / BMW) 1.6 л VTi 120 л.с. МКП – 5 ст

, у вас с автомобилем не было “Руководства по эксплуатации”? Можете скачать в теме Форума скан, там есть раздел “Практические советы по эксплуатации и обслуживанию” в том числе со схемами предохранителей.

Инструкция по снятию и замене

Процесс замены, как в первом, так и во втором блоке одинаков, но чтобы вы ничего не перепутали, опишем замену в каждом из них отдельно.

Под приборной панелью

Найти блок, находящийся в салоне несложно. Он находится в удобном месте и виден сразу. Для доступа к нему не нужно снимать какие-то узлы или системы.

Подготовка

Для замены предохраняющих элементов нужно всего лишь снять крышку. Также для того, чтобы случайно не повредить элементы и не получить удар током, предусмотрен специальный пластмассовый пинцет. Работы по извлечению и установки элементов выполняйте только при помощи него. Это удобно и безопасно.

В магазине приобретите комплект предохранителей для автомобиля Пежо Партнер. Вообще многие рекомендуют возить его в автомобиле.

1. Чтобы получить доступ к блоку, находящимся с левой стороны от водителя под торпедо, нужно выполнить достаточно простую операцию.
2. Находим фиксаторы, расположенные на крышке.
3. Поворачиваем их на четверть оборота.
4. Снимаем крышку.
5. В таблице находим номер предохранителя отвечающего за отказавшее оборудование.
6. Далее по схеме находим, где в отсеке находится отвечающий за неработающий потребитель элемент.
7. С помощью пинцета извлекаем его.
8. Устанавливаем новый, аналогичный по номиналу.
9. Поворачиваем ключ зажигания.
10. Проверяем, начал ли функционировать потребитель.
11. Если работает, закрываем крышку.

Таблица элементов

Схема расположения

В моторном отсеке

Найти блок в установленный в подкапотном пространстве несложно он находится рядом с АКБ и закрыт пластиковой крышкой, которая может быть либо серого, либо черного цвета.

Подготовка

Перед началом работ заглушите автомобиль. Позаботьтесь, чтобы под рукой был пинцет и запасные предохраняющие элементы.

Пинцет для замены предохранителей

1. Поднимаем крышку капота.
2. Фиксируем ее.
3. Находим, где расположен блок.
4. Отжимаем фиксаторы и снимаем крышку.
5. Смотрим таблицу. Определяем номер предохранителя, который защищает неработающий потребитель.
6. Находим в схеме расположение.
7. Зажимаем его пинцетом и извлекаем.
8. Ставим на место извлеченного аналогичный.
9. Проверяем, заработал ли потребитель.
10. Если все в порядке, то закрываем крышку. Если нет то, скорее всего проблема в оборудовании и здесь вам придется заняться его ремонтом. Также может быть повреждена проводка.

Таблица элементов

Схема расположения

Кузов

Поменять бампер Ситроен БерлингоПоменять бардачек Citroen БерлингоУстановка бачка омывателя Citroen BerlingoСнятие бензобака Ситроен БерлингоРемонт бокового зеркала Ситроен БерлингоПоменять вентилятор печки Ситроен Berlingo своими рукамиЗамена дворников Citroen Berlingo своими рукамиКуда подставлять домкрат Citroen BerlingoСнять заднее крыло Citroen БерлингоСнятие заднего сиденья Ситроен BerlingoЗаменить заднее стекло Ситроен BerlingoКак снять заднюю обшивку двери Ситроен БерлингоЗаменить защиту двигателя Ситроен Berlingo своими рукамиРемонт защиты картера Citroen БерлингоПоменять зеркало заднего вида Ситроен Berlingo своими рукамиСнятие крышки бензобака Ситроен BerlingoПоменять личинку замка Citroen Берлинго своими рукамиУстановка лобового стекла Citroen Berlingo своими рукамиКак снять лючок бензобака Ситроен BerlingoКак снять обшивку багажника Citroen BerlingoСнять обшивку водительской двери Ситроен БерлингоСнятие обшивки потолка Citroen BerlingoКак снять обшивку салона Ситроен БерлингоСнятие обшивки сиденья Citroen БерлингоСнять панель приборов Ситроен BerlingoСнять переднее крыло Citroen БерлингоСнятие переднего сиденья Ситроен БерлингоСнятие передней обшивки двери Citroen Берлинго своими рукамиСнятие подголовников Citroen Berlingo своими рукамиСнятие подушки безопасности Citroen БерлингоСнять приборную панель Ситроен BerlingoУстановка резинок на дворниках Ситроен Berlingo своими рукамиУстановка ремня безопасности Citroen БерлингоСнятие решетки радиатора Citroen Берлинго своими рукамиСнятие ручки стеклоподъемника Citroen Берлинго своими рукамиСнятие стеклоподъемника Ситроен БерлингоКак заменить уплотнитель двери Citroen Berlingo своими рукамиЗаменить форсунку омывателя Ситроен БерлингоРемонт щеток стеклоочистителя Citroen Berlingo

Предохранители пежо 2008 с описанием и схемами. Руководство по эксплуатации.

Мини кроссовер Peugeot 2008 появился на рынке ещё в 2013 году. Выпускался в 2014, 2015, 2016, 2017, 2018 и по настоящее время. Обновление немного изменило лишь переднюю решетку. Мы покажем расположение блоков с предохранителями пежо 2008 со схемами и их подробным описанием, отметим какой отвечает за прикуриватель, а в конце материала выложим инструкцию по эксплуатации.

Предохранители под капотом

Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны). Для доступа надо снять защитную крышку.

Общая схема

Описание основных элементов

• F16 15 A Противотуманные фары.
• F18 10 A Правая фара дальнего света.
• F19 10 A Левая фара дальнего света.
• F25 30 A Реле омывателя фар (нештатная установка).
• F29 40 A Мотор очистителя ветрового стекла.
• F30 80 A Свечи накаливания (на дизельных модификациях).

Блоки в салоне пежо 2008

Блок в приборной панели

Находится с левой стороны, закрыт защитной крышкой.

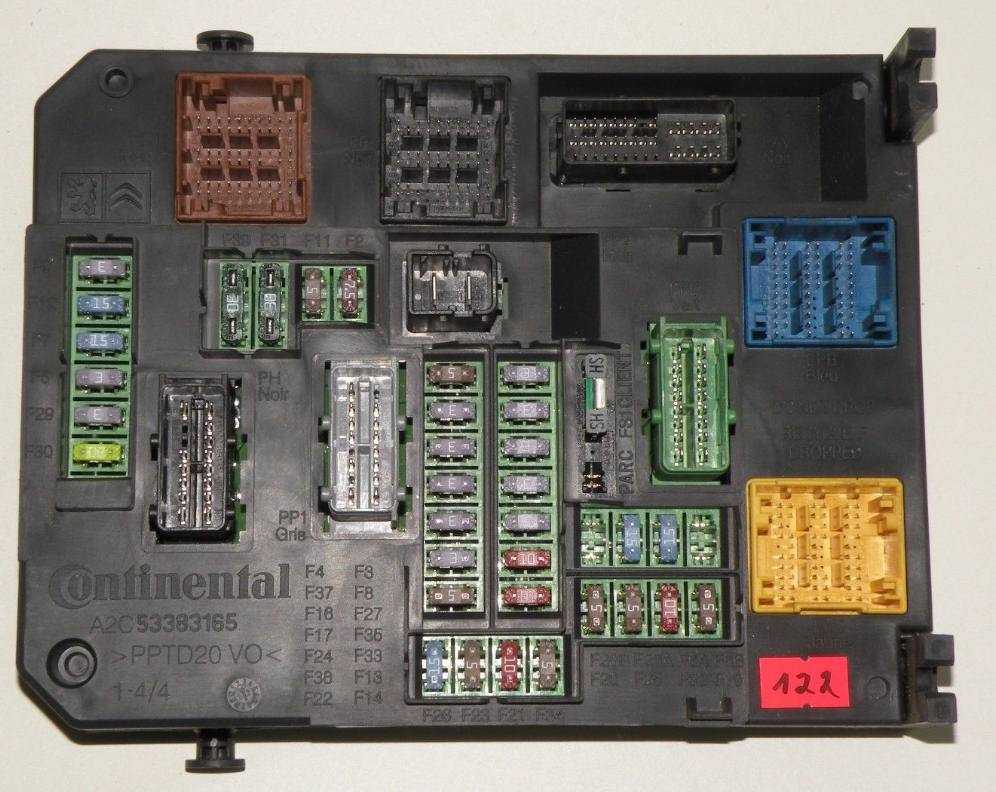

Фотография размещения блока

Схема

Обозначение

• F2 5A Наружные зеркала, фары, диагностический разъем.

F9 5A Охранная сигнализация. F10 5A Автономный блок бортовой телематики, ЭБУ электрической системы прицепа. F11 5A Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев. F13 5A Hi-Fi усилитель, помощь при парковке. F16 15A Розетка 12 В (передняя). F17 15A Автомагнитола штатная, автомагнитола (нештатная установка). F18 20A Сенсорный экран. F23 5A Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны. F26 15A Звуковой сигнал. F27 15A Насос стеклоомывателя. F28 5A Замок зажигания с блокировкой рулевой колонки. F29 15A Компрессор кондиционера воздуха. F30 15A Очиститель заднего стекла.

За передний прикуриватель отвечает предохранитель номер 16 на 15А.

Блок в бардачке

Он находится за перчаточным ящиком и так же закрыт защитной крышкой.

Расположение и схема

Расшифровка

F01 40 A Обогрев заднего стекла.F02 10 A Наружные зеркала с подогревом.F03 30 A Передние импульсные стеклоподъемники.F04 — Не используется.F05 30 A Задние импульсные стеклоподъемники.F06 10 A Складные наружные зеркала.F07 10 A Складные наружные зеркала.F08 — Не используется.F09 15 A Передние сиденья с подогревом.F10 20 A Усилитель Hi-Fi.F11 — Не используется.F12 — Не используется.

Больше информации про ремонт и обслуживание пежо 2008 можете узнать скачав данное руководство.

Fuse Layout Peugeot Partner 2008-2018

Cigar lighter (power outlet) fuse in the Peugeot Partner is the fuse #9 in the Instrument panel fuse box.

Table of Contents

Fuse box location

The fuse boxes are placed:
– in the lower part of the fascia on the left-hand side, behind the cover (on the right-hand side in the RHD);
– under the bonnet (near the battery).

Engine Compartment

If fitted on your vehicle, an additional fusebox is used for towing, the towbar and the connections for the coachbuilder and platform cab modifications. It is located on the right behind the load retaining partition.

Fuse box diagrams

2008, 2009, 2010, 2011, 2012, 2013

Dashboard Fuse box

Assignment of the fuses in the Dashboard Fuse box (2008-2013)

№	Amperes	Allocation
1	15	Rear wiper
2	—	Spare
3	5	Airbags
4	10	Air conditioning, diagnostic socket, mirror control, headlamp beam
5	30	Electric windows
6	30	Locks
7	5	Rear courtesy lamp, front map reading lamp, roof console
8	20	Audio equipment, CD changer, display, tyre underinfl ation detection, alarm and siren
9	30	Front and rear 12V socket
10	15	Central column
11	15	Low current ignition switch
12	15	Rain and sunshine sensor, airbag
13	5	Instrument panel
14	15	Parking sensors, digital air conditioning controls, hands-free kit
15	30	Locks
16	—	Spare
17	40	Heated rear screen/mirrors

Assignment of the fuses in the Passenger compartment (2008-2013)

№	Amperes	Allocation
1	—	Spare
2	20	Heated seats
3	—	Spare
4	15	Folding mirrors relay
5	15	Refrigeration equipment socket relay

Towing/towbar/coachbuilders/platform cab fuses

Assignment of the platform cab fuses (2008-2013)

№	Amperes	Allocation
1	15	Spare
2	15	Ignition, generator operating relay
3	15	Trailer 12V supply
4	15	Permanent supply for the modifiers
5	40	Hazard warning lamps

Engine compartment

Assignment of the fuses in the engine compartment (2008-2013)

№	Amperes	Allocation
1	20	Engine management
2	15	Horn
3	10	Front and rear screenwash pump
4	20	Headlamp wash pump
5	15	Engine components
6	10	Steering wheel angle sensor, ESP
7	10	Brake switch, clutch switch
8	25	Starter
9	10	Headlamp beam motor, parc management unit
10	30	Engine components
11	40	Spare
12	30	Wipers
13	40	Built-in systems interface
14	30	Pump
15	10	Right-hand main beam headlamp
16	10	Left-hand main beam headlamp
17	15	Right-hand dipped beam headlamp
18	15	Left-hand dipped beam headlamp

Dashboard Fuse box

Assignment of the fuses in the Dashboard Fuse box (2014-2017)

№	Amperes	Allocation
1	15	Rear wiper
2	30	Central locking
3	5	Airbags
4	10	Air conditioning, diagnostic socket, mirror control, headlamp beam
5	30	Electric windows
6	30	Locks
7	5	Rear courtesy lamp, front map reading lamp, roof console
8	20	Audio equipment, screen, tyre under-inflation detection, alarm and siren
9	30	Front and rear 12V socket
10	15	Central column
11	15	Low current ignition switch
12	15	Rain and sunshine sensor, airbag
13	5	Instrument panel
14	15	Parking sensors, digital air conditioning controls, hands-free kit
15	30	Locks
16	—	Spare
17	40	Heated rear screen/mirrors

Assignment of the fuses in the Passenger compartment (2014-2017)

№	Amperes	Allocation
1	—	Spare
2	20	Heated seats
3	—	Spare
4	15	Folding mirrors relay
5	15	Refrigeration equipment socket relay

Towing/towbar/coachbuilders/platform cab fuses

Assignment of the platform cab fuses (2014-2017)

№	Amperes	Allocation
1	15	Spare
2	15	Ignition, generator operating relay
3	15	Trailer 12V supply
4	15	Permanent supply for the modifiers
5	40	Hazard warning lamps

Engine compartment

Assignment of the fuses in the engine compartment (2014-2017)

№	Amperes	Allocation
1	20	Engine management
2	15	Horn
3	10	Front and rear screenwash pump
4	20	Headlamp wash pump or LED
5	15	Engine components
6	10	Steering wheel angle sensor, DSC
7	10	Brake switch, clutch switch
8	25	Starter motor
9	10	Headlamp beam motor, parc management unit
10	30	Engine components
11	40	Spare
12	30	Wipers
13	40	Built-in systems interface
14	30	Pump
15	10	Right-hand main beam headlamp
16	10	Left-hand main beam headlamp
17	15	Right-hand dipped beam headlamp
18	15	Left-hand dipped beam headlamp

2-е поколение

Блоки под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем – питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 – топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP – датчик угла поворота рулевого колеса – гирометр измеритель ускорения системы контроля стабильности – механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения – концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле – электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 – управление инжектором TU5JP4 – питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 – кислородные датчики на входе и выходе TU5JP4 – электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 – электроклапан регулировки давления в турбокомпрессоре DV6 – электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 – питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя – реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки – 5А
2. Диагностический разъем – 15А
3. Сопротивление выключатели педали тормоза – 15А
4. –
5. Питание группы электронасоса усилителя рулевого управления – 80А
6. Модуль управления предварительным пост-обогревом – 70А
7. Модуль блокировки защиты 3 реле – 100А
8. –
9. –
10. Простое реле защиты двигателя – 30А

Блоки в салоне

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А – Очиститель заднего стекла
2. –
3. 5А – Подушка безопасности
4. 10А – Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А –  Стеклоподъемники
6. 30А – Замки
7. 5А – Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А – Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А – Розетки 12 В передняя и задняя
10. 15А – Верхняя часть рулевой колонки
11. 15А – Цепь малого тока замка зажигания
12. 15А – Датчик дождя и освещенности, подушка безопасности
13. 5А – Панель приборов
14. 15А – Парктроник, панель управления кондиционером, система громкой связи
15. 30А – Питание системы блокировки замов
16. –
17. 40А – Подогрев заднего стекла и зеркал

Описание реле

• R1 – Реле переднего импульсно стеклоподъемника
• R2 – Реле очистителя заднего стекла
• R3 – Реле аксессуаров + АСС
• R4 – Реле блокировки дверей
• R5 – Реле супер блокировки задних дверей
• R6 – Реле супер блокировки передних дверей
• R7 – Реле пробуждения компьютера
• R8 – Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. –
2. 20А – Подогрев сидений
3. –
4. 15А – Реле складных зеркал заднего вида
5. 15А – Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А – реле замка зажигания, опционный генератор
• 15А – Питание прицепа 12В
• 15А – Цепь постоянного питания трансформаторов
• 40А – Аварийные огни
