Предохранители и реле монтажных блоков рено логан 1.4

Основной блок «Рено-Логан» второго поколения

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

Схема основного БП:

Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

Второй столбик таблицы показывает на какие токи рассчитаны ПП.

Реле в монтажном БП отвечают за:

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

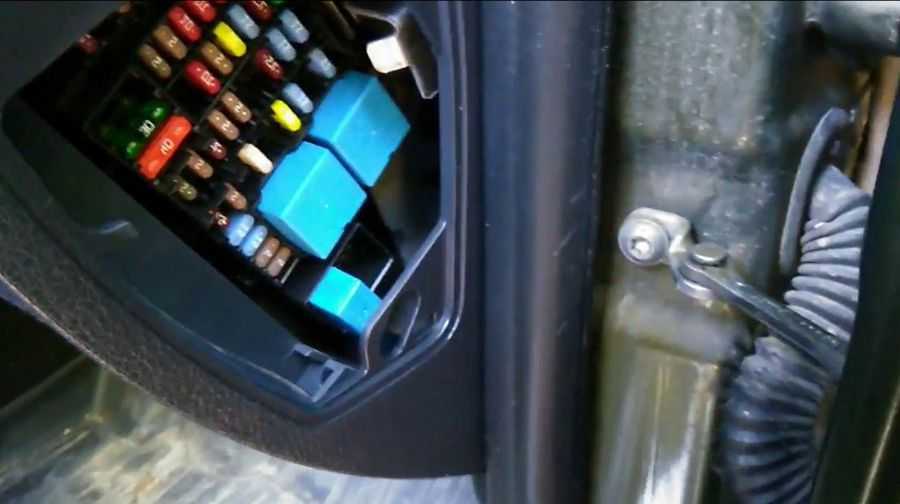

БП в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также питается от сети магнитофона. Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Схема устройства, которое находится в салоне автомобиля На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан Здесь же следует рассказать вам о предохранителе прикуривателя.

Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя.

Он маркируется красным цветом и имеет номер Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто.

Оплаченные ссылки

Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера Как показывает практика, самой распространенной причиной сгорания плавких деталей является подключение к сети приборов, потребляющих много напряжения. Голосование Можете ли вы самостоятельно заменить блок предохранителей?

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также питается от сети магнитофона.

Расположение панели предохранителей на Renault Sandero Stepway

Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах. Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя.

Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание.

В 90 случаях из виновником является сгоревший предохранитель. Данный узел содержит плавкие предохранители далее — ПП и реле. И те и другие элементы защищают электроприборы в цепи от поломки.

ПП относят к быстродействующим элементам: Реле же защищает электроприборы от воздействия больших значений напряжения, которые возникают при коротком замыкании. При сгорании предохранителя нельзя заменять его на ПП с номинальным током большего или меньшего значения, только на идентичный. Традиционно в автомобили устанавливают два БП: Основным принято считать тот, что находится под капотом еще одно название этого БП — внешний.

Дополнительный БП находится в салоне и часто именуется внутренним.

В его состав входит 6 ПП различного номинала и 8 реле. ПП маркируются буквами F, реле — K.

На картинке БП обозначен цифрой Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел.

На каждом предохранителе указан номинал. Учтите, что предохранитель можно заменять только предохранителем такого же номинала.

Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов. Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.

Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания.

Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией.

Возможные неисправности освещения при торможении

Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:

1. При торможении не горит один фонарь;
2. При включении не горят оба фонаря сигналов торможения;
3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели

Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна

Это можно сделать таким образом:

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
2. Следующим шагом будет снятие разъёма с проводами;
3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Не загораются стоп-сигналы.

Вчера ехал с футбола и обратил внимание, что не горит стоп-сигнал (его свет обычно отражается в заднем стекле). По мере езды обнаружил, что он то горит, то не горит — последовательность хаотичная. Думал сначала, что глючит только стоп-сигнал, который в салоне, оказалось, что не горят все

Вопрос: из-за чего это происходит? Может какой-то контакт от педали глючит? P.S. Через 2 недели ТО-2, но боязно ездить. Так можно и в задний бампер получить… И исправят ли по гарантии?

Думал сначала, что глючит только стоп-сигнал, который в салоне, оказалось, что не горят все. Вопрос: из-за чего это происходит? Может какой-то контакт от педали глючит? P.S. Через 2 недели ТО-2, но боязно ездить. Так можно и в задний бампер получить… И исправят ли по гарантии?

Поднять — подняли, а разбудить забыли… Logan Prestige с ABS, диски, В66 и тонировка.

w1nner   Сообщения: 212Зарегистрирован: 08 июн 2007, 14:09Откуда: СПб. Веселый Поселок.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

О мерах в плане безопасности

Предохранители и реле мерседес w124

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Какие предохранители используются

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне. По внешнему виду защитные элементы друг от друга не отличаются, за исключением обозначения (цифры, символы или последовательности букв) на корпусе предохранителя и цвета.

Французский кроссовер использует защитные устройства от F1 до F39, каждое из которых имеет свое наименование, силу тока и подходит только для определенной цепи в схеме, связанной с конкретным электрооборудованием.

Учитывая, что автомобиль выходил в свет различных модификаций, то при покупке авто на рынке, под капотом могут оказаться предохранители, так называемые рестайлиноговые.

Поэтому, никогда не лишним будет сверить номиналы имеющихся устройств с теми, которые должны стоять на автомобиле. Если брать машину новую в салоне, то можно быть уверенным, что в ней установлены оптимальные варианты устройств.

Замена и ремонт деталей монтажного блока

Такие узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не предполагает возможности ремонта или замены отдельных деталей.

Некоторые автомобилисты пытаются перепаивать контактные группы или менять отдельные детали блока. Процедура завершена, но долговечность ремонта все еще вызывает сомнения.

Логан не заводится, перегорает предохранитель f19

Если постоянно горит ставка 9, проблема кроется в работе модуля АБС. Блок получает питание отдельно от общей линии. В этом случае управление модулем осуществляется через ЭБУ. Основной блок видит, что механизм поврежден (выведен из строя) и не дает запустить силовую установку.

При подобной проблеме следует тщательно проверить все провода и датчики системы.

Не заводится стартер, не крутит, реле щелкает

Наиболее распространенные причины.

1. Износ щетки стартера. При отсутствии питания устройство не будет работать.
2. Обрыв на бендиксе или втягивающем реле.
3. Шнур питания ослаб или окислился, препятствуя нормальному прохождению электричества.
4. Повреждены обмотки двигателя.

Изначально следует показать автомобиль надежному мастеру для диагностики.

Led на Логан, обманка из реле

Когда пользователь хочет установить на автомобиль новый диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или других проблемах следует понимать, что сопротивление и принцип работы диода отличаются от классической системы.

Проблема решается легко. Для исправления «ошибки» нужно поставить в провод штатное реле. Как это сделать показано на схеме.

Советы для автомобилистов

Электрическая схема подачи питания на прикуриватель Рено Логан достаточна примитивна и проста. Мощность подаётся на прикуриватель через предохранитель, который находится в монтажном блоке в салоне автомобиля.

The following two tabs change content below.

Замена предохранителя прикуривателя Логан

Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Возможные причины поломки Когда возникают неисправности, связанные с прикуривателем, в первую очередь стоит обращать внимание именно на предохранитель под номером F38 на 10 ампер. Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс

Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс

Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс.

Во время работы устройство потребляет ток больше чем 10 ампер, от чего и происходит перегорание предохранителя. Вторая причина кроется в несоответствии размеров штекера, подключаемого устройство и самого гнезда. Так как площадь соприкосновения контактов гораздо меньше от требуемого, слабые элементы перегреваются и просто отпадают вызывая короткое замыкание.

Он работает от сети магнитолы, поэтому ориентироваться необходимо именно на её обозначение там. Наиболее частая причина перегорания блока предохранителей Рено Логан — подсоединение потребляющих слишком много тока приборов.

Возможности профилактики

Если устройство в определенный момент своей работы потребляет ток более 10 ампер, то перегорание гарантировано. Среди подобных устройств лидер по причинам поломок — электрический насос.

Для нормальной работы придется накачивать колеса без музыки. Ведь магнитола и насос работают в одной сети. Прежде чем присоединять шланг к ниппелю, нужно дать компрессору поработать на холостом ходу.

Еще одна распространенная причина проблем Рено Логан — несоответствие размеров штекера устройства и гнезда. Недостаточный контакт клемм и штекера приводит к нагреванию первых. Достигая определённой температуры, клеммы оплавляются и вызывают короткое замыкание.

Такое развитие событий заменой не обойдется. Придется менять и сам блок Рено Логан. Расположение F38 в монтажном блоке Рено Логан 1.

Новая магнитола

Возможности профилактики Если не хочется постоянно закупаться тоннами предохранителей, то можно применять специальную схему для борьбы с их высокой смертностью. Первый и самый распространенный способ — замена на более мощный. Мастера самостоятельного обслуживания автомобилей рекомендуют устанавливать устройство на 15 ампер.

Проблем не наблюдалось, а вот вероятность его сгорания в несколько раз ниже

Во-вторых, важно внимательно выбирать устройства. На упаковке всяческих видеорегистраторов, пылесосов для салона и прочих компрессоров четко обозначена электрическая мощность

Хорошо, если у таких устройств имеется собственный предохранитель

Хорошо, если у таких устройств имеется собственный предохранитель.

Поэтому во избежание очередного перегорания нужно внимательно ознакомиться с характеристиками устройства, прежде чем подключать его к электросети авто. Прочитать инструкцию проще, чем в очередной раз выколупывать предохранитель.

Профилактические мероприятия

Если отсутствует желание безпрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

• Первым и более всераспространенным способом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется использовать устройства с силой в 15А. Возможность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
• 2-ой мерой будет корректность подбора устройства. На упаковочных тарах самых неоднозначных изделий обозначена потребляемая ими мощность. Отлично, если у их находится собственный элемент. Для предотвращения перегорания пристально читаем свойства намеченного к покупке устройства. Это более обычное действие по сопоставлению с выкорчевыванием предохранителя из посадочного гнезда.
• В-3-х, требуется верно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, появляются выше обозначенные трудности.

Для обеспечения корректного подсоединения размещение контактов должно быть горизонтальным, но не вертикальным (т. е. по краям, но никак вверху и понизу). Такое действие дозволит исключить оплавление клемм в машине Рено Логан.
