Коробка-автомат dp2 (renault logan, sandero и др.): ремонт и обслуживание, замена масла, неисправности акпп

Советы

Перед началом работ преодолейте как минимум 10-15 км, чтобы масло внутри коробки передач прогрелось и стало менее вязким.
Если уплотнительная прокладка пробки заливного отверстия не порвана, эластична, ее можно устанавливать повторно.
Обратите внимание на состояние отработки. Наличие эмульсии свидетельствует о смешивании масла с водой

Нередко такая неприятность – последствие негерметичности пыльника внутреннего ШРУСа левого приводного вала. Поэтому осмотрите пыльник на предмет надорванностей, ослабления хомутов. Уделите внимание сапуну коробки передач, через который в случае неправильного монтажа в МКПП попадает вода, грязь. Нередко после неквалифицированного ремонта мастера пренебрегают правильной установкой сапуна.
4.В профилактических целях промойте и продуйте сжатым воздухом сапун. При повышении давления внутри трансмиссии полностью забитый «дыхательный» клапан может выдавить. Если неисправность вовремя не заметить, пыль, грязь и влага приведут в негодность новое трансмиссионное масло.

5. Болты крепления защиты двигателя рекомендуем смазать графитовой смазкой.

Печать

Снятие коробки передач

Как заменить сцепление в переднеприводном автомобиле пример Рено 21

Поместите отметку посередине между двумя ранее отмеченными отметками. При этом первичный вал коробки должен выйти из ступицы диска сцепления. Отсоедините трос сцепления.

Снятие и установка коробки передач Рено Логан. Снятие и установка коробки передач. Снятие коробки передач…

Снимаем заднее и левое крепления силового агрегата под двигателем, сам двигатель должен висеть на креплениях.

Отсоедините внутренние шарниры коробки передач, отведя поворотные кулаки в сторону, см.

Ориентируем сам диск той частью, которая выступает в сторону корзины.

Затягиваем корзину моментом 20 Нм или 2 кгс. Перед установкой коробки передач замените выжимной подшипник. Сцепление обычно заменяют в сборе с диском, корзиной и подшипником. Закрепили коробку на двигатель с крутящим моментом 44 Нм.

Затем собираем все в обратном порядке. Замена сцепления в Рено Логан мало чем отличается от такой же процедуры в любом переднеприводном автомобиле с поперечно расположенной трансмиссией. Эта инструкция пригодится и владельцам Sandero и Lada Largus. В моторном отсеке Прикрепите радиатор к верхней поперечине моторного отсека. Отсоедините разъем проводки 17 от кислородного датчика.

Отрезать выхлопную трубу на расстоянии см от выпускного коллектора. Отсоедините разъем проводки заднего кислородного датчика. Отсоедините крепление каталитического нейтрализатора 19 от выпускного коллектора и снимите каталитический нейтрализатор, отцепив резиновые опоры.

Контршасси должно оставаться на опорах приспособления Mot. Закрепите вспомогательную раму на приспособлении Mot. Отсоедините кабели питания от стартера. Ослабьте болты крепления стартера и снимите стартер.

Отвернуть гайки 24 и болты 25 от кронштейна коробки передач, снять кронштейн. Поместите домкрат или другое подъемное устройство под коробку передач. Снятие и установка стартера. Ослабьте и снимите четыре болта крепления масляного поддона к картеру сцепления.

Видео:Как снять коробку на рено логан 2, сандеро 2. К4М МКПП 1,6 16кл. Renault Logan, SanderoСкачать

Какое масло стоит заливать

На конвейере в МКПП завод-изготовитель заливает Elf Tranself NFJ 75W-80, которое Renault рекомендуем для КПП серий JXX, TL4 и NDX.

На Renault Logan, Sandero, Logan 2, Lada Largus с двигателями объемом 1.4 л устанавливалась МКПП jH1, тогда как авто с моторами 1.6 и 1.2 л агрегатировались jH3. Конструктивно агрегаты отличаются размером картера сцепления, поэтому на выбор трансмиссионного масла это не влияет. Реже на автомобилях встречается МКПП JR5.

Для доливки используют только Elf Tranself NFJ 75W-80, так как не запрещено смешивание масел. При полной замене необязательно покупать оригинальную продукцию. Вы можете выбрать среди достойных аналогов:

• Liqui Moly Getriebeoil 75W-80 (GL-5);
• Castrol Syntrans Transaxle 75W-90 (GL-4+);
• Motul Motylgear SAE 75W-80 (GL-5);
• Castrol Syntrans V FE 75W-80 (GL-4+);
• Shell Getriebeoil EP 75w90 (GL-4);
• Valvoline Maxlife MTF SAE 75W-80 (GL-4).

Заправочный объем коробок передач jH1 и jH3 – 2.8 л, JR5 – 2.5 л. Перед покупкой рекомендуем уточнить эту информацией в руководстве по ремонту и эксплуатации вашей модели автомобиля.

Инструкция по замене масла

1. Поставьте машину на ровную поверхность.

2.Открутите защиту картера двигателя и трансмиссии. В некоторых вариациях защита имеет технологическое отверстие для откручивания сливной пробки.

3.Очистите корпус КПП от грязи, пыли в месте слива и возле заливного отверстия. Если слитое масло будет использоваться повторно, поверхность вблизи сливной пробки должна быть чистой.

4.Квадратом на 8 открутите сливную пробку. После ослабления воротком/трещоткой рекомендуем выворачивать пробку вручную, чтобы быстро убрать ее из-под струи сливающейся отработки. Увеличение люфта свидетельствует об окончании резьбы.

Если цвет сливаемого масла мутноватый, с эмульсией, то в масле примеси воды.

5.Выкрутите плоскогубцами заливную пробку, которая находится с торца правой части коробки. Прокладку на этой пробке менять не обязательно.

6.Закрутите сливную пробку. Желательно заменить уплотнительную прокладку.

7.Для заливки нового масла используйте самодельную воронку с отрезком шланга либо специальный шприц для заправки технических жидкостей. Шланг сначала проденьте сверху моторного отсека, после чего снизу направить в заливное отверстие.

Масло в коробку заливайте до того момента, пока оно не потечет из заливного отверстия. Этот же метод используется для поточной проверки уровня. Как только масло прекратило вытекать из заливного отверстия (поэтому автомобиль и ставится на ровной поверхности), закрутите пробку от руки, вытрите маслянистые следы и установите защиту двигателя.

Ещё кое-что полезное для Вас:

• Как заменить лампы в фаре Рено Логан своими руками
• Замена термостата на Рено Логан 1.4, 1.6 8 и 16 клапанов

Что входит в комплексную услугу переборки КПП

Когда мы демонтируем агрегат для ремонта наши специалисты осматривают и в случае обнаружения поломки устраняют ее в следующих узлах:

• Валы: первичный, промежуточный, вторичный и шестерни;
• Картер;
• Шестерни — синхронизаторы;
• Подшипники;
• Дифференциал;
• Сальниковые уплотнители;
• Механический узел ПП и вилки;
• Рычаг ПП.
• Замена сальников, манжетов, клапанов, штоков, вилки
• Заправка коробки передач трансмиссионным маслом
• Замена масла

Цена не меняется от количества обнаруженных неисправностей в механике

Не важно бензиновый ли у вас двигатель или дизельный, передняя или задняя передача. Все это входит в стоимость

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП. А надо было изначально найти источник загрязнения и устранить его

Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места. Этот признак ошибочно принимают за рывки муфты

Этот признак ошибочно принимают за рывки муфты.

Нельзя после установки вилки поворачивать её в вертикальной плоскости, так как она не имеет дополнительных фиксаторов и может легко выйти из зацепления с пазами.

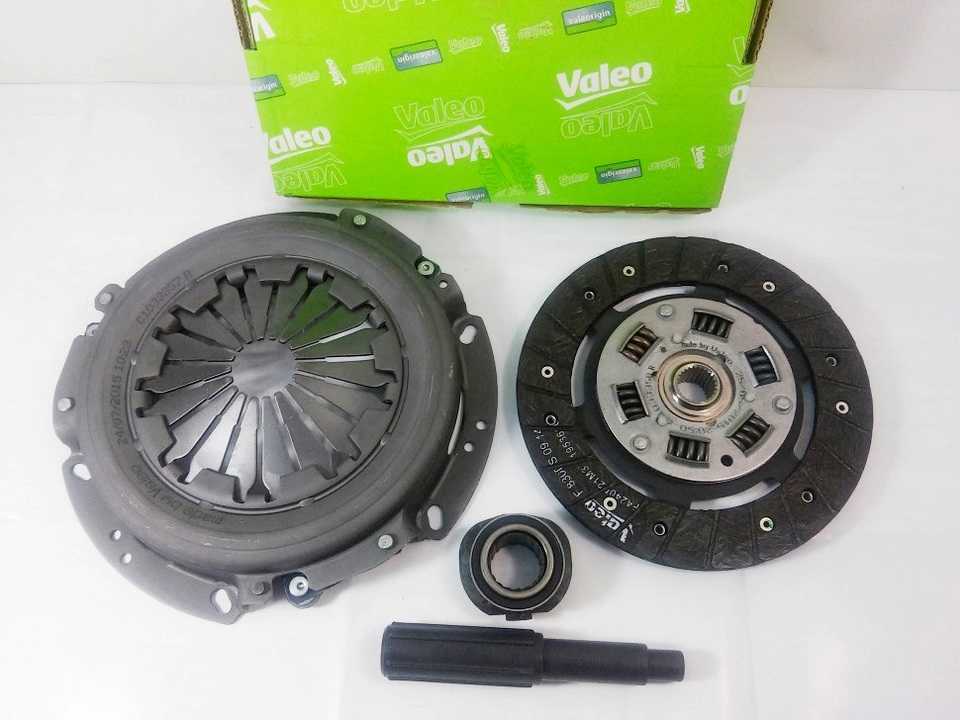

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

• корзина прочно соединена с маховиком, имеет штампованный кожух;
• ведомый диск зажат в пружинах корзины;
• подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Замена сцепления Renault Logan обязательно проводится при капитальном ремонте трансмиссии.

Рено Логан замена сцепления. Можно ли справиться самостоятельно? Руководство к действию и особенности конструкции.

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами.

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

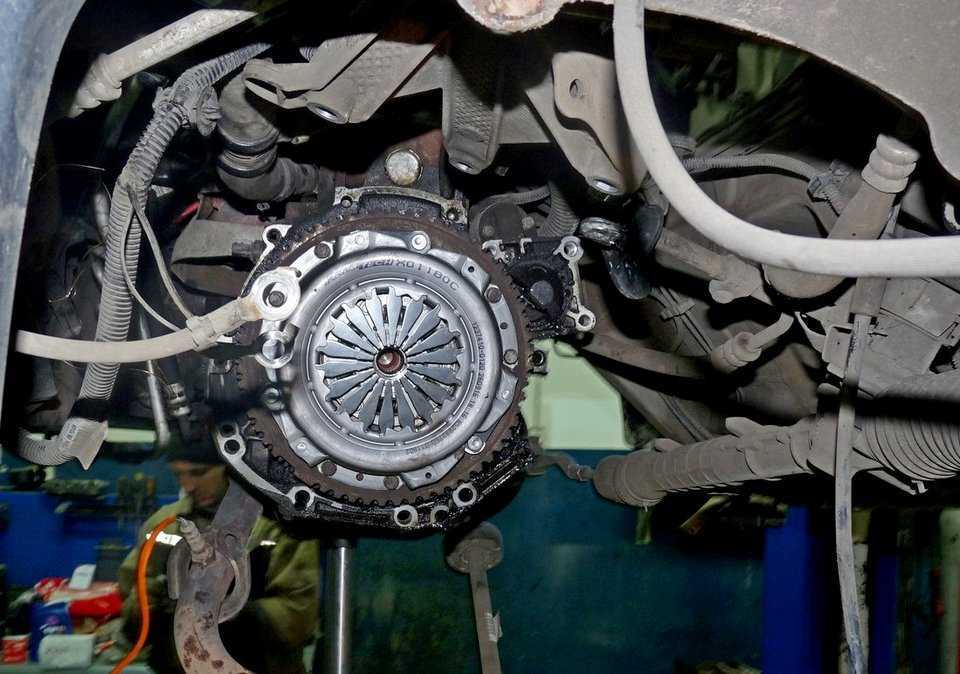

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

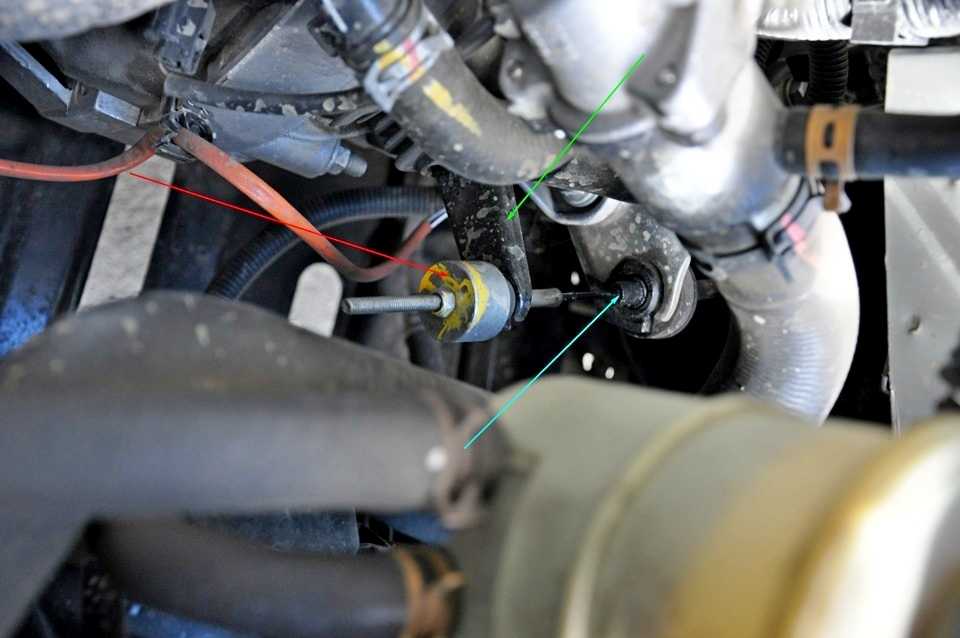

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Критерии выбора

При выборе трансмиссионной жидкости обращайте внимание на спецификацию и вязкость. Общепризнанной является классификация API, которая посредством тестирования определяет эффективность противозадирных и противокоррозийных присадок

Elf Tranself NFJ 75W-80 соответствует классу GL-4+, который рекомендован для использования в синхронизированных МКПП легковых автомобилей. Тем не менее допустимо использование GL-4 и высшего класса – GL-5, который предназначен для нагруженных гипоидных передач.

Маркировка SAE показывает низкотемпературную (число с индексом W) и высокотемпературную характеристику. Составы 75W рекомендованы для регионов, где температура не опускается ниже -40°С. Если автомобиль эксплуатируется при температурах не ниже -26°С, в механическую КПП заливают масла с индексом 80W. Что касается высокотемпературных характеристик, то в регионах с умеренным климатом можно использовать класс вязкости 85-90.

На Рено Логан, Сандеро, Логан 2, Сандеро 2, Лада Ларгус можно смело использовать масла с индексами SAE: 75W-80, 75W-90, 75W-85 и спецификацией по API не ниже GL-4.

МКПП Renault Logan

Самостоятельная диагностика без наличия специального оборудования не всегда эффективна. Порой, дефект «находится» гораздо глубже, внутри корпуса коробки.

Важно не упустить момент поломки и оперативно обратится в СТО за помощью к специалистам. Все же характер поломок механики проще автомата, вариатора

Механизм	Признаки
Передача не включается при нажатии кулисы	Причина в недостаточном уровне масла. Когда смазка не омывает вал привода в полном объеме. Реже встречается растяжение тросового привода при длительной его эксплуатации без проведения промежуточной профилактики
Вблизи машины слышен запах гари	Недостаточное количество масла, повышенная рабочая температура, вследствие чего прикипают трущиеся поверхности. Ряд европейских автопроизводителей устанавливают радиаторы – охладители на аналогии с автоматическим типом для предотвращения перегревов. Однако это не всегда помогает
При движении на нейтральной передаче слышен шум, гул, вибрации	Трансмиссия нуждается в демонтаже, разборе, дефектовке. На основании результатов диагностики мастер принимает решение о целесообразности дальнейшего использования агрегата. Износ роликовых подшипников — частая причина появления шума
Выработка на фиксаторах — причина выбивания скоростей	Реже констатируют износ ведущей шестерни, приводного вала
Заклинивание муфты сцепления	Диск сцепления не отсоединяется от маховика при нажатии на педаль тормоза. Чтобы дать окончательное заключение необходимо провести диагностику, разобрать на составные элементы. Растяжение троса – также одна из причин заклинивания
Металлический скрежет, вибрация	Причина в не отрегулированном сцеплении, чрезмерном износе фрикционов, синхронизаторов
Постоянный гул при движении на автомобиле	Выход из строя роликовых подшипников – наиболее вероятная причина стороннего шума
Разгерметизация	Утечка трансмиссионного масла приводит к снижению уровня смазки, повышению рабочей температуры, заклиниванию рабочей поверхности, трущихся деталей
«Check Engine»	На приборной панели сигнализирует индикатор «Check Engine»

Для проверки уровня масла выкрутите заливную пробку на корпусе КПП. Уровень достаточный, если смазка начинает вытекать. В противном случае восполняем недостающее количество.

Игнорировать сигналы приборной панели не нужно. Неисправности требуют оперативного вмешательства со стороны мастера СТО. Для расшифровки используйте портативный диагностический сканер.

Большинство современных автомобилей оснащены цифровыми датчиками, которые в режиме онлайн отслеживают техническое состояние того или иного агрегата. Текущая информация выводится на дисплей приборной панели.

Как только загорелась лампа обязательно заглушите мотор, проверьте уровень масла, следы разгерметизации, механические повреждения.

Снятие и установка механической коробки передач

1. Поставить машину на подъемник.

2. Снимите кожух двигателя.

3. Слейте масло из коробки передач.

4. Снимите передние колеса и левый подкрылок.

5. Отсоедините провода аккумуляторной батареи, сначала отрицательный.

6. Снимите зажимы аккумулятора 1, снимите аккумулятор и поддон для аккумулятора. Снимите крышку блока предохранителей 2, освободив защелки 3.

7. Отсоедините жгут проводов моторный отсек — салон.

8. Снимите защиту блока управления, блок управления и воздуховод воздухоочистителя.

9. С помощью отвертки отщелкиваем и снимаем блок реле в моторном отсеке

10. Отсоедините трос сцепления.

11. Отсоедините датчик частоты вращения коленчатого вала 4

12. Отверните болты опор установки, снимите установку в районе трансмиссии, снимите бачок охлаждающей жидкости.

13. Снимите крышку рычага переключения передач.

14. Отвернуть гайку 5 крепления тяги переключения передач

15. Отсоедините разъемы жгута проводов датчика ABS .

На левой стороне автомобиля

16. Отвинтите два болта 8 крепления тормозного суппорта. Подвесьте тормозной суппорт тросом (например, к пружине амортизатора). Отсоедините шаровую опору 7 съемником. Открутите два винта 6, которые крепят опору амортизатора.

17. Открутите три болта 11 крепления пыльника полуоси

18. Снимите полуось с коробки передач.

19. Отсоедините разъем жгута проводов переключателя заднего хода 9.

20. Отсоедините крепление 10 трубки гидроусилителя рулевого управления.

21. Отвернуть гайку 12, крепящую шатун подрамника к кузову и болты 13 для крепления проводов заземления к коробке передач.

На правой стороне автомобиля

Подробнее: Модификация печки ВАЗ 2107

22. Отвинтите два болта 14 крепления тормозного суппорта и подвесьте суппорт с помощью троса. Отсоедините шаровую опору 15 съемником. Открутите два винта 16, которые крепят опору амортизатора.

23. Снимите полуось трансмиссии.

24. Отсоедините тягу подрамника от кузова.

В моторном отсеке

25. Закрепите радиатор на верхней поперечине моторного отсека.

26. Отсоедините разъем жгута проводов 17 от кислородного датчика. Ослабьте винт 18.

27. Отрезать патрубок выхлопной системы на расстоянии 130 см от выпускного коллектора. Отсоедините разъем проводки заднего кислородного датчика.

28. Отсоедините крепление 19 катализатора от выхлопного коллектора и снимите катализатор, отцепив резиновую опору.

36. Поднимите автомобиль. Контршасси должно оставаться на опорах приспособления Mot. 1390 . Прикрепите подрамник к приспособлению Mot. 1390.

37. Отсоедините провода питания от стартера.

38. Отвинтите болты крепления стартера и снимите стартер.

39. Установите инструмент Mot. 1453 с ремнями

40. Отвернуть гайки 24 и болты 25 с кронштейна коробки передач, снять кронштейн 26. Подставить домкрат или другое подъемное устройство под коробку передач.

41. Отвернуть винты 27, которые держат нижний кожух редуктора, отвернуть гайку 28 и снять редуктор

Установка

42. Установка производится в порядке, обратном снятию. Используйте инструмент Tav при установке подрамника. 1747-29 гг

Видео:Замена сцепления без снятия мкпп Рено ЛоганСкачать

Как распознать неисправность

Проблемы с МКПП автомобиля Reno Logan проявляют себя следующим образом:

• Возникают посторонние шумы в «коробке», которые исчезают частично или уходят полностью после срабатывания педали сцепления. Часто такие звуки напоминают вой.
• Приходится прикладывать больше усилия для переключения передач.
• Установленная скорость (одна или несколько) «выбивает» после включения или во время движения.
• Появляется подозрительный скрежет (металлический звук) от коробки.
• Перевести ручку КПП в требуемую позицию невозможно (передачане включается).

В каждом из перечисленных случаев часто не обойтись без ремонта «коробки» Рено Логан.Кроме того, снятие МКПП может потребоваться при замене заднего уплотнения коленвала, для установки нового маховика или узла сцепления.

Это вызывает горение, которое заставляет поршни двигателя вращаться вокруг коленчатого вала. Когда педаль газа становится ближе к полу, чем больше воздуха всасывается во впускной коллектор, а смешивается с еще большим количеством топлива, чтобы быстрее вращать коленчатый вал.

Если выходной вал коленчатого вала двигателя не подключен ни к чему, он будет просто переводить и делать шум — не ускорение. Именно здесь вступает в действие передача, так как она помогает превратить скорость двигателя в скорость колеса. Независимо от того, есть ли у вас ручная или автоматическая коробка передач, обе разновидности входят в двигатель через входной вал. Между машиной и трансмиссией, зажатой между двигателем, является либо муфта для ручных передач, либо гидротрансформатор для автоматики.

Типы коробок передач в Рено Логан

Французский производитель предусмотрел несколько вариантов КПП, отличающихся надежностью и простой применения. За время производства на Renault Logan устанавливались (или монтируются сегодня) следующие типы трансмиссий:

• Классическая «механика» с пятью ступенями.
• Автоматическая КПП с гидротрансформатором.
• Роботизированная «коробка» (с 2004 года).

Механическая коробка передач (МКПП) Рено Логан выпускается в двух вариантах JH1 и JH Число ступеней — 5. Несмотря на разные обозначения обе «механики» имеют почти идентичную конструкцию. Разница только в объемах картера сцепного механизма. Масло в МКПП заливается на заводе и не требует периодической замены.

Приводная часть устройства состоит из следующих узлов:

• Селектор переключения скоростей (установлен на шаровой опоре).
• Приводная тяга управления «коробки».
• Картер КПП.
• Кулиса.

Основная передача выполнена в виде пары шестеренок цилиндрической формы, выбранных с учетом показателей шума. Момент вращения передается от главной шестеренки к дифференциалу, а далее — на передние колеса.

Сейчас читают: Рено Логан коробка передач: устройство и схема преключения | Новый Logan

В процессе эксплуатации Рено Логан с МКПП возможны следующие поломки:

• Проблемы с включением скорости или сложность возврата селектора в нейтральную позицию. Причиной может быть нарушение целостности вилки выбора скоростей, дефицита масла или заклинивание шестерней вала. В каждой из ситуаций не обойтись без капитального ремонта КПП.
• В процессе движения ручка переключения выскакивает из установленной позиции. Вероятные причины — износ шестеренок или вилки. При наличии таких проблем также не обойтись без капремонта.
• Появились странные звуки в процессе движения в области «коробки». Причиной проблемы может быть износ валов или подшипников, появление сколов между зубцами шестеренки.

Преимущества — простая конструкция, низкая себестоимость производства и надежность. Также в устройстве предусмотрены специальные системы блокировки гидротрансформатора и ручки селектора.

В АКПП установлен теплообменник, предназначенный для снижения температуры масла. Это вызвано риском перегрева гидравлического блока (особенно в летний период).

Имеется в коробке-автомат Рено Логан и ряд проблем, которые иногда проявляют себя в процессе эксплуатации:

• Аварийный сброс на третью скорость.
• Сложности при холодном переключении.
• Появление ошибок на ЭБУ.
• Удары при переводе селектора на другую передачу.
• Низкое качество сальников, из-за которых периодических возникает течь масла.

Сейчас читают: Устройство передней подвески Рено Логан

Роботизированная КПП устанавливается на Reno Logan, начиная с 2014 года. Причиной перехода стали проблемы, связанные с прошлой версией автоматической «коробки». Особенность «робота» заключается в простоте и понятности конструкции. По сути, это такая же «механика», но с прикрепленным к ней управляющим блоком, серво- и гидроприводом.

Средний расход топлива ниже, чем в АКПП с гидротрансформатором на 10-15%. При желании автомобиль переводится в ручное управление.

Единственный недостаток, на который жалуются автолюбители — наличие рывков в процессе переключения скоростей.

Замена коробки передач на Рено Логан 2

Снятие коробки передач необходимо для ее ремонта или замены деталей сцепления. Выполнение данной операции достаточно трудоемко и требует наличия определенных навыков и оборудования, поэтому если нет уверенности в собственных силах, лучше доверить выполнение работы специализированной станции технического обслуживания.

Для выполнения работы потребуются смотровая канава или эстакада, приспособление для вывешивания силового агрегата.

Снятие1. Подготавливаем автомобиль к выполнению работы.2. Снимаем аккумуляторную батарею.3. Ослабляем затяжку гаек ступиц передних колес (см. тут).4. Вывешиваем переднюю часть автомобиля и снимаем передние колеса (см. тут).5. Сливаем масло из коробки передач (см. тут).6. Снимаем левый и правый грязезащитные щитки моторного отсека (см. тут).7. Подвешиваем силовой агрегат на специальном приспособлении и разгружаем левую опору.8. Снимаем стартер (см. тут), устанавливаем на место опорный кронштейн впускного трубопровода и наживляем гайки его крепления.9. Ключом на 18 мм отворачиваем правый болт крепления рулевого механизма.

10. Тем же ключом отворачиваем левый болт крепления.

11. Подвязываем рулевой механизм к опорному кронштейну впускного трубопровода.12. Отсоединяем пальцы шаровых опор рычагов от поворотных кулаков (см. тут).13. Снимаем стойки стабилизатора поперечной устойчивости передней подвески (см. тут).14. Снимаем растяжки (см. тут).15. Снимаем заднюю опору силового агрегата (см. тут).16. Ключом на 10 мм отворачиваем болт крепления кронштейна трубок гидроусилителя рулевого управления к подрамнику.

17. Торцовым ключом на 18 мм ослабляем затяжку двух болтов переднего крепления подрамника.

18. Тем же ключом ослабляем затяжку двух болтов заднего крепления подрамника.

19. Снимаем подушку подвески системы выпуска отработавших газов и отворачиваем гайки крепления приемной трубы к выпускному коллектору (см. тут).20. Отворачиваем болты крепления и снимаем подрамник.21. Подсоединяем приемную трубу к выпускному коллектору и наживляем гайки ее крепления.22. Снимаем приводы передних колес (см. тут).23. Чтобы в коробку передач не попала грязь, закрываем отверстие левого привода листком картона

24. Отсоединяем трос от вилки выключения сцепления и от коробки передач (см. тут).25. Ослабляем затяжку хомута крепления (см. тут) и отсоединяем от механизма переключения передач тягу привода.26. Отсоединяем колодку жгута проводов от вентилятора радиатора (см. тут), раскрываем держатель и выводим из него жгут проводов.

27. Ключом на 13 мм отворачиваем два болта крепления наконечников проводов и отсоединяем провода от коробки передач.

28. Выводим жгут проводов из держателя на кронштейне коробки передач.

29. Разъединяем колодку жгута проводов датчика концентрации кислорода и отсоединяем колодку от кронштейна.

30. Выводим провод из держателя на коробке передач.

31. Отсоединяем колодку жгута проводов от выключателя фонарей заднего хода (с. 294. «Выключатель фонарей света заднего хода — проверка и замена») и отсоединяем держатель жгута проводов от коробки передач.

32. Отводим жгут проводов в сторону.33. Отсоединяем колодки проводов от датчика скорости…

…и от датчика положения коленчатого вала (см. тут).34. Ключом на 13 мм отворачиваем четыре болта нижнего крепления коробки передач.

35. Тем же ключом отворачиваем гайку переднего крепления коробки передач..

…болт крепления, расположенный над вилкой выключения сцепления…

…болт верхнего крепления…

…и гайку заднего крепления.

36. Снимаем левую опору силового агрегата (см. тут).37. Немного опускаем силовой агрегат вниз, отводим коробку передач от двигателя под левый лонжерон и аккуратно опускаем коробку передач на пол.

Установка1. Наносим пластичную смазку на шлицы первичного вала коробки передач.2. Устанавливаем коробку передач в обратной последовательности.3. Болты и гайки крепления затягиваем предлисанными моментами (см. ниже).

Наименование деталей	Момент затяжки, Нм
Болт крепления коробки передач к блоку цилиндров	44
Болт крепления левой опоры силового агрегата	35
Гайка крепления левой опоры силового агрегата	50
Пробка маслосливного отверстия	25
Болт крепления защитного чехла левого привода	25
Гайка крепления основания рычага переключения передач	15

Признаки неисправности

Вот сигналы, по которым можно с 99‐процентной точностью определить, что узел неисправен:

1. Треск при переключении передачи.
2. Дёрганья и пробуксовка при старте машины.
3. Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

• рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
• пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
• ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
• визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
• проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
• залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Тонкости регулировки и ремонта

Одной из главных причин появления проблем с коробкой переключения передач является (помимо ручки) неисправность самой кулисы КПП Рено. Замена датчика давления масла ГУР на Рено Логан Ремонт Рено (. В этом случае возможно несколько причин появления проблемы — нарушение регулировки или износ узла в случае продолжительной и активной эксплуатации. Меняем задние колодки на Рено Логан своими руками: видео и фото. Каждый из нюансов требует отдельного рассмотрения:

Регулировки кулисы влияет на ошибки в процессе выбора скоростей. Наиболее распространенные случаи, когда плохо включается третья или пятая передача. Для проведения ремонта находите в основании устройства специальный хомут, предназначенный для стягивания устройства и проведения настроечных работ. С его помощью и производите регулировку. Масло моторное 5w40 перехватить в донецке, не работает вентилятор охлаждения рено сценик ремонт кпп рено меган сценик. Помните, что эти работы требуют предельного внимания и точности. Видео замена тормозных дисков Рено Логан (Renault Logan):. Жидкость для гидроусилителя руля Рено Логан — ремонт ГУР, замена масла Достаточно незначительного смещения на пол миллиметра, чтобы полностью сбить регулировку узла. Делайте регулировку до момента, пока все скорости не будут мягко включаться и фиксироваться.

Если проделанные мероприятия не дали результатов, продолжайте ремонт.

Обратите внимание на механизм кулисы. Самое «слабое звено» узла — втулка, выполненная с применением специальных полимеров. Ремонт звукового сигнала на Рено Логан Ремонт Рено (Renault)

Ее главное предназначение — фиксация кулисного шарнира. При наличии люфта в этом устройстве производите замену (ремонт) неисправных элементов с помощью деталей из ремкомплекта. Вам потребуются:

Ремонт звукового сигнала на Рено Логан Ремонт Рено (Renault). Ее главное предназначение — фиксация кулисного шарнира. При наличии люфта в этом устройстве производите замену (ремонт) неисправных элементов с помощью деталей из ремкомплекта. Вам потребуются:

1. Втулка для кулисы коробки передач. И эта видео инструкция по замене датчика ГУР Рено Логан поможет вам в этом справится своими руками а не обращаться на СТО. При попадании мусора (грязи или пыли) в устройство его износ — дело времени. При этом втулку придется поменять. Замена радиатора печки (отопителя) Рено Логан + видео » АвтоНоватор Здесь ничего страшного нет — цена этих запчастей для Рено минимальна. Смотрите друзья хорошие видео сюжет проверки уровня масла в КПП коробки Рено Логан, а также доливка и замена масла…. Вам потребуется втулка (номер — 7700872205), а также кольцо, выполняющее функцию стопора (в ремкомплект входит под артикулом — 8200328305).
2. Промежуточные устройства для соединения кулисы. Этот участок также выходит из строя. В узле присутствует пыльник, но его цена очень высокая.
3. Соединение тяги и кулисы. Здесь потребуется сама втулка (артикул — 7700743133) и устройство, которой установлено в ней.

Отдельное внимание уделите такой детали, как пружинка, обеспечивающей комфорт переключения. Renault Logan снять замена ремонт радиатор отопителя печки Рено Логан Для полноценного ремонта может потребоваться замена этой детали Renault (ее легко найти по номеру 7700110500). Процесс диагностики поиска поломки и устранения проблем с механизмом КПП подразумевает проведение всех узлов, о которых упоминалось выше

Проверяется ручка, место соединения, втулки, пыльники и прочие устройства. Видео обзор по замене передних тормозных колодок на автомобилях Рено Логан или Лада Ларгус своими руками. Если под рукой имеется ремкомплект, то удается быстро произвести замену неисправных элементов. При этом учтите, что для АКПП имеется свой набор запасных частей

Процесс диагностики поиска поломки и устранения проблем с механизмом КПП подразумевает проведение всех узлов, о которых упоминалось выше. Проверяется ручка, место соединения, втулки, пыльники и прочие устройства. Видео обзор по замене передних тормозных колодок на автомобилях Рено Логан или Лада Ларгус своими руками. Если под рукой имеется ремкомплект, то удается быстро произвести замену неисправных элементов. При этом учтите, что для АКПП имеется свой набор запасных частей.

«В процессе контроля исправности узлов проверьте расстояние между выступом задней скорости и кольцом штока. Измерения производите, когда ручка установлена на первой и второй скорости. Полученное значение делите на два. В идеале должно получиться 7-10 мм».

Вот и все. Если подобрать необходимое оборудование и ремкомплект, то замена и ремонт кулисы КПП не вызывает сложностей даже у новичков.
