Реле и предохранители рено логан: схемы блоков

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

Возможные неисправности освещения при торможении

Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:

1. При торможении не горит один фонарь;
2. При включении не горят оба фонаря сигналов торможения;
3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели

Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь

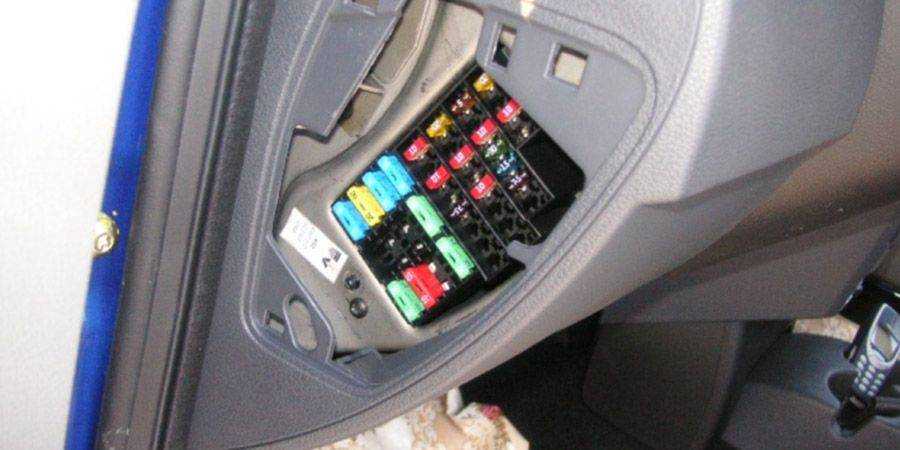

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна

Это можно сделать таким образом:

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
2. Следующим шагом будет снятие разъёма с проводами;
3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Не загораются стоп-сигналы.

Вчера ехал с футбола и обратил внимание, что не горит стоп-сигнал (его свет обычно отражается в заднем стекле). По мере езды обнаружил, что он то горит, то не горит — последовательность хаотичная. Думал сначала, что глючит только стоп-сигнал, который в салоне, оказалось, что не горят все

Вопрос: из-за чего это происходит? Может какой-то контакт от педали глючит? P.S. Через 2 недели ТО-2, но боязно ездить. Так можно и в задний бампер получить… И исправят ли по гарантии?

Думал сначала, что глючит только стоп-сигнал, который в салоне, оказалось, что не горят все. Вопрос: из-за чего это происходит? Может какой-то контакт от педали глючит? P.S. Через 2 недели ТО-2, но боязно ездить. Так можно и в задний бампер получить… И исправят ли по гарантии?

Поднять — подняли, а разбудить забыли… Logan Prestige с ABS, диски, В66 и тонировка.

w1nner   Сообщения: 212Зарегистрирован: 08 июн 2007, 14:09Откуда: СПб. Веселый Поселок.

Предохранители и реле монтажных блоков Рено Логан 1.4

На видео о том, как снять прикуриватель. Инструкция поможет досконально разобраться в процессе и самостоятельно поменять прибор. На рынке продается много разных вариантов запасных частей. Стоимость прикуривателя начинается с отметки рублей и заканчивается суммой рублей.

Основным фактором при выборе станет цена товара. Дешевые китайские аналоги сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя при срабатывании предохранителя.

Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно. При покупке надо выбирать оригинальные детали, в том числе предохранитель стеклоподъемника рено логан предохранитель

Дополнительно надо обратить внимание на упаковку — она должна быть аккуратной, а внутри находиться сертификат соответствия стандартам

Электрическая схема, согласно которой в Рено Логан осуществляется питание блока прикуривателя, весьма примитивна.

Штатный источник посылает напряжение предохранителю 10Акоторый находится внутри монтажного модуля. Этот блок предохранителей располагается в салоне, а точнее — над рукояткой отпирания замка капота Рено Логан.

Проводами соединяются два объекта: непосредственно монтажный блок и соответствующее гнездо на предохранитель стеклоподъемника рено логан. В данной статье мы расскажем, где находится очень важный элемент — предохранитель прикуривателя, а также остальные предохранители и реле, а также схема предохранителей автомашины Renault Logan.

Если возникает неисправность, то первоначально следует убедиться целы ли соответствующие предохранители. Его маркировка выполнена красным цветом и имеет символы «F38».

Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя

Возможности профилактики

Чтобы постоянно не закупать большое количество предохранителей, нужно применять профилактические меры.

1. Самый распространенный способ избежать частого выхода из строя предохранителей, замена на более мощный элемент. Специалисты рекомендуют устанавливать устройство не менее, чем на 15 ампер. В этом случае вероятность возникновения проблем и сгорания предохранителей снижается в разы.
2. Во-вторых, нужно внимательно выбирать устройства, поскольку на упаковке видеорегистраторов, автомагнитол и иных изделий, используемых в авто, обозначена электрическая мощность. Во избежание перегорания предохранителей, нужно внимательно ознакомиться с их техническими характеристиками и только потом подключать к электросети автомобиля.
3. Третье условие – рекомендуется правильно подключать штекер. Так как из-за несоответствия стандартов штекера и гнезда устройства могут возникать определенные проблемы. Штекер подключен правильно, если контакты расположены в горизонтальном положении, т.е. по бокам (не снизу и не сверху!). Такое расположение позволит избежать прогорания и оплавления клемм.

https://youtube.com/watch?v=78_r3okgxCQ

Но если проблема все-таки возникла и элемент перегорел, то его придется менять на новый. Эта процедура проводится предельно просто, в Renault Logan его можно достать, поддев тонкой плоской отверткой.

Блок под капотом

В моторном отсеке Рено Логан 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото — схема

Обозначения

p, blockquote 62,0,0,0,0 —>

597А — F1	60А Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А — F2	60А Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В — F1	30А Питание платы реле
597В — F2	25А Цепь питания реле системы впрыска
597В — F3	5А Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C — F1	50А ЭБУ АБС
597C — F2	25А ЭБУ АБС
597D — F1	40А Реле большой скорости вращения электро вентилятора (реле 236), плата реле
299 — 231	20А Противотуманные фары
299 — 753	20А Насос омывателя фар
784 — 474	20А Реле включения компрессора кондиционера
784 — 700	20А Реле малой скорости вращения электро вентилятора
1034 — 288	20А Реле освещения дневного движения
1034 — 289	20А Реле освещения дневного движения
1034 — 290	20А Реле освещения дневного движения
1047 — 236	20А Реле топливного насоса
1047 — 238	20А Реле блокировки впрыска
233	40А Реле вентилятора отопителя
236	40А Реле большой скорости вращения электро вентилятора

Вариант 2

Расшифровка

p, blockquote 65,0,0,0,0 —>

F01	60А Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02	30А Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03	25А Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04	5А Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05	15А Резерв
F06	60А Цепь электропитания блока предохранителей в салоне
F07	40А Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

По данному материалу мы так же подготовили видео материал у нас на канале. Смотрите и подписывайтесь!

p, blockquote 68,0,0,0,0 —> p, blockquote 69,0,0,0,1 —>

А если есть что добавить или остались вопросы пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/renault/logan1.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Приступаем к ремонту и замене деталей

Так как вы уже знаете, где находится нужный агрегат, работу по замене вилки и других деталей необходимо проводить на подъемнике или смотровой яме. Обзаведитесь комплектом хорошего инструмента и приступайте к пошаговой работе.

1. Необходимо снять клемму вилки аккумуляторной батареи во избежание короткого замыкания.
2. Сверху автомобиля в области кожуха коробки переключения передач нужно открутить и снять два болта, крепящие нашу деталь к двигателю.
3. Снизу автомобиля отсоедините два плюсовых провода и снимите агрегат в сборе.
4. Открутите заднюю крышку и освободите щеточный узел.
5. Отверните два длинных болта, после чего разберите весь стартер полностью, аккуратно нужно снять вилку.
6. Чтобы снять бендикс и вилку, необходимо установить его вал на жесткую поверхность, после чего специальной отправкой произвести демонтаж стопорного кольца и снять бендикс наружу.
7. Полностью очистите детали стартера и установите новый бендикс, после чего смонтируйте стопорное кольцо на вал. Ремонт вала бендикса завершен.

1. Разберите редуктор планетарной передачи и тщательно его промойте бензином, после чего обеспечьте обильную смазку данного узла и произведите его сборку.
2. Установите вал бендикса Рено Логан в переднюю часть корпуса, затем осуществите сборку вилки и втягивающего элемента в основном корпусе задней части стартера. В последний момент необходимо установить щеточный узел, после чего соединить плюсовой провод.
3. Затяните болты основного корпуса, после чего закрепите остальные элементы.

Чтобы осуществить проверку, необходимо соединить проводами корпус стартера и его плюсовой контакт таким образом, чтобы сработало втягивающее бендикса, и он выходил наружу.

Внимательно соблюдайте расположение контактов на схеме при проверке, чтобы не спровоцировать короткое замыкание.

Убедившись в том, что двигатель Рено Логан крутит, необходимо произвести обратную установку в те места, где находится данный элемент. Не забудьте произвести подключение проводов плюсового тока и закрутить два болта с верхней стороны двигателя.

Внимание! На моторах Рено Логан 1.4 процедура замены и ремонта выглядит точно также. Бывают ситуации, когда двигатель не заводится из-за плохого контакта на массу

Такие симптомы встречаются на моторах Рено Логан 1.4 довольно часто. Для ее решения необходимо снять контакты и тщательно их зачистить, после чего обильно смазать медной смазкой. Схема работ по замене деталей этого элемента выглядит весьма прозаично. В случае, когда мотор заводится, но крутит с трудом, вам необходимо срочно предпринять меры по устранению более серьезных проблем

Бывают ситуации, когда двигатель не заводится из-за плохого контакта на массу. Такие симптомы встречаются на моторах Рено Логан 1.4 довольно часто. Для ее решения необходимо снять контакты и тщательно их зачистить, после чего обильно смазать медной смазкой. Схема работ по замене деталей этого элемента выглядит весьма прозаично. В случае, когда мотор заводится, но крутит с трудом, вам необходимо срочно предпринять меры по устранению более серьезных проблем.

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Но если выгорело окончательно, то придется колодку заменить.

Такая колодка, конечно, ремонту не подлежит

Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.

Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.

За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:

• F03 – стоп-сигналы, указатель заднего хода;
• F04 – указатели поворотов;
• F18 – габаритные огни, левый борт;
• F19 – габаритные огни, правый борт;
• F20 – задняя противотуманная фара.

Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.

Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1

Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.

Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.

Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.

Местоположение концевика указателя заднего хода в Рено Логан 1

Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.

Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.

Меры безопасности при замене

При любом ремонте электронного оборудования следует придерживаться определенных правил.

1. Отключить питание от АКБ.
2. Установить машину на ручной тормоз и при возможности поставить на передачу.
3. Все работы выполняются исключительно при хорошем освещении и полной уверенности, что напряжение в сети отсутствует.

Предохранитель бензонасоса Логана расположен в удобном месте и достаточно надежен, чтобы пользователь не занимался ремонтом устройства постоянно.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник статьи: http://rus-avtomir.ru/remont/logan-rele-benzonasosa

Почему перестал работать прикуриватель

Есть несколько распространенных неисправностей. Среди основных причин, из-за которых может потребоваться ремонт прикуривателя модели Рено Логан, числятся следующие.

1. Сгоревший предохранитель. Нужно заменить перегоревший элемент. Предохранитель расположен в монтажном блоке.
2. Обрыв проводки прикуривателя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, может произойти короткое замыкание. Из-за этого срабатывает предохранитель, выгорают провода и по самой цепи возникает разрыв. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
3. Выгорание спирали. Из-за большого возраста или частого использования под нагрузкой спираль перегорает. Отремонтировать ее непросто – требуется замена на исправный элемент, а также новый предохранитель.
4. Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Логан перестал работать, то необходимо вытащить металлический патрон, а затем осмотреть его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры нужно снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи и срабатывания предохранителя прикуривателя.
5. Перегоревшая лампочка подсветки. Вокруг гнезда прикуривателя находится специальная окантовка с лампой, облегчающая поиск в темное время суток. Она также способна перегореть. При возникновении такой неисправности необходимо поменять элемент новым.

Профилактические мероприятия

Если отсутствует желание безпрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

• Первым и более всераспространенным способом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется использовать устройства с силой в 15А. Возможность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
• 2-ой мерой будет корректность подбора устройства. На упаковочных тарах самых неоднозначных изделий обозначена потребляемая ими мощность. Отлично, если у их находится собственный элемент. Для предотвращения перегорания пристально читаем свойства намеченного к покупке устройства. Это более обычное действие по сопоставлению с выкорчевыванием предохранителя из посадочного гнезда.
• В-3-х, требуется верно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, появляются выше обозначенные трудности.

Для обеспечения корректного подсоединения размещение контактов должно быть горизонтальным, но не вертикальным (т. е. по краям, но никак вверху и понизу). Такое действие дозволит исключить оплавление клемм в машине Рено Логан.

READ Где Находится Датчик Давления Топлива Toyota Avensis

Если неисправность все таки свершилась и предохранители пришли в негодность, то тут единственным выходом будет подмена. Процедура очень ординарна. Для того, чтоб извлечь предохранители из посадочного гнезда довольно будет поддеть плоско-профильной отверткой.

Таблица 3: ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В САЛОНЕ РЕНО ЛОГАН

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F01 (20 A)	Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла
F02 (5 A)	Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20 A)	Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10 A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10 A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10 A)	Цепь лампы головного света правой блок-фары (ближний свет)
F11 (10 A)	Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10 A)	Цепь лампы головного света правой блок-фары (дальний свет)
F13 (30 A) и F14 (30 A)	Цепи электростеклоподъемников задних и передних дверей соответственно
F15 (10 A)	Цепь ЭБУ АБС
F17 (15 A)	Цепь звуковых сигналов
F18 (10 A)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5 A)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5 A)	Цепи: лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5 A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15 A)	Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15 A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20 A)	Силовая цепь центрального замка
F31 (15 A)	Цепь обмотки реле К8 противотуманных фар
F32 (30 A)	Силовая цепь реле обогрева заднего стекла
F36 (30 A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5 A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10 A)	Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания
F39 (30 A)	Цепь обмотки реле К1 вентилятора отопителя

Предохранители на Рено Логан где находятся и как расшифровывать

Практически на всех автомобилях модельного ряда Рено Логан, независимо от комплектации или года выпуска машины, присутствует система маркировки защитных предохранителей согласно единой классификации. Обнаружить функциональное предназначение предохранителя в своем автомобиле можно при помощи анализа маркировки согласно данной таблице или данных на официальном сайте производителя.

Маркировка детали	Функциональное предназначение предохранителя
F1	Работоспособность цепи обмоток реле модулей обогрева ветровых стекол, а также зеркал заднего вида. Иногда также подключают очистители ветрового стекла и омыватели фар
F2	Необходим для защит от перенапряжения приборной панели и измерительных датчиков, электронного блока управления двигателем, центрального замка
F3	Цепи ламп стоп-сигналов, иногда омывателя для лобовых стекол
F4	Блок управления AirBag, катушки иммобилайзер силового агрегата
F5-9	Резервные ячейки, предназначенные для подключения дополнительного оборудования или ослабления нагрузки на другие элементы
F10	Отвечает за работу только правой фар головного освещения
F11	Отвечает за работу только левой фар головного освещения
F12	Отвечает за работу только электростеклоподъемников передних или всех дверей в салоне (зависит от комплектации автомобиля)
F13	Опционально служит для защиты от короткого замыкания обогрева сидений в салоне. При отсутствии данного модуля считается резервным
F14	Элементы обогрева зеркала заднего обзора, а также салонный свет или интерьерная подсветка
F15	Цепь электронного блока управления модулем антиблокировки колес при торможении
F16 (30)	Магистральная цепь центрального замка в автомобиле. Иногда через данный предохранитель подключают вспомогательный охранный комплекс
F17	Цепь, отвечающая за подачу питания на реле и вентилятор системы кондиционирования воздуха в салоне авто
F18	Прикуриватель и аудиосистема при работе в режиме АСС
F19	Отвечает за подачу габаритных сигналов и работы поворотников
F20	Лампы и индикаторы включения противотуманных фар или фонарей
F21	Электрическая проводка наружных кабелей зеркал заднего обзора
F22-23	Резервные ячейки, предназначенные для подключения дополнительного оборудования или ослабления нагрузки на другие элементы
F24	Предохранитель предназначен для защиты электронасоса усилителя рулевого управления от перепадов напряжения
F25	Отвечает за систему непосредственного впрыска топлива при его наличии в комплектации транспортного средства
F26	Предназначен для защиты блок управления пиропатронов подушек безопасности и модулей преднатяжения ремней безопасности
F27	Электродвигатели стеклоочистителей, электронасос омывателя фар
F28	Цепь, ведущая к модулю обогрева заднего стекла при его наличии. В остальных случаях предохранитель является резервным
F29	Цепь, отвечающая за включение аварийной сигнализации

Если маркировка предохранительных элементов не совпадает в вашем транспортном средстве, то для выявления назначения каждого элемента придется производить прозвонку электроцепи.

Бп в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание.
