Fuse box diagram renault trafic (nissan primastar) and relay with assignment and location

Locations

Diagram

Designation

1	ABS electronic control unit – underfloor
2	Air conditioning / heater control unit
3	Accumulator battery
4	Diagnostic connector (DLC)
5	Electronic engine control module (ECM)
6	Fuse / relay box, engine compartment
7	Fuse / relay box, instrument cluster 1
8	Fuse / relay box, instrument panel 2
9	Fuse / relay box, under the floor
10	Glow plug relay
11	Heater blower motor resistor – in the heater block
12	Sound signal
13	Inertial fuel cut-off switch
14	Multifunctional control unit -functions: Anti-theft system, central locking, alarm, rear window defogger, immobilizer, direction indicators, interior lamps, windshield wiper / washer
15	Navigation system control unit
16	Ambient air temperature sensor – in the mirror of the right door
17	Parking system control unit
18	SRS electronic control unit
19	Electronic Transmission Control Module (TCM) – Transmission ASM
20	Vehicle speed sensor – on the gearbox (some models)

Предохранители и реле Рено Сандеро Степвей

Renault Sandero — субкомпактный хэтчбек произведенный на одной платформе с рено логан. Внедорожная версия данной модели известна под названием Sandero Stepway. Рено сандеро 1 поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 годах. После, автомобиль обновили и в 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах и по настоящее время, поставляется 2 поколение Renault Sandero. Мы предоставляем информацию с описанием предохранителей и реле Рено Сандеро Степвей, места их расположения, фотографии и схемы блоков. Предоставим видео пример замены предохранителя прикуривателя.

Схемы блока предохранителей

2015, 2016

Назначение предохранителя (2015, 2016)

Нет.	Распространение
1	+ инъекция мочевины
2	+ аккумулятор A/M с картой RENAULT
3	Загрузка APC для автомобилей с картами RENAULT
4	Нагреватель
5	Регулировка
6	Регулировка
7	Нагреватель
8	Вспомогательное отопление и кондиционирование воздуха
9	Дополнительное отопление пассажирского салона
10	Дверные зеркала с электроприводом и дополнительной регулировкой на центральной консоли
11	Зеркала заднего вида с подогревом
12	Головное устройство, мультимедиа, зеркало заднего вида, диагностический разъем
13	Подготовительное оборудование, розетки для прицепов
14	Батарея с таймером, внутренний блок
15	Модуль управления в салоне, предупреждение о давлении в шинах, доступ без рук
16	Предупреждающие огни, указатели направления движения
17	Центральная блокировка открывающихся элементов
18	Дневной ходовой свет с левой стороны, задний габаритный свет, дальний свет с левой стороны, ближний свет с правой стороны
19	Подсветка номерного знака, передние и задние противотуманные фары
20	Предупредительные огни, звуковой сигнал, подсветка и переключатель стеклоочистителя
21	Панель приборов
22	Световые полосы
23	Стеклоочиститель заднего стекла, насос стеклоомывателя, звуковой сигнал
24	Общая нагрузка APC
25	Фонарь заднего хода
26	Тормозной выключатель
27	Впрыск, стартер
28	Подушка безопасности, блокировка рулевой колонки
29	Управление электрическим стеклоподъемником со стороны пассажира
30	Система рулевого управления с усилителем
31	Парковочные огни
32	Загрузка APC для автомобилей с картами Renault
33	Общее обслуживание
34	Прикуриватель, гнездо для принадлежностей
35	Дневной ходовой свет с правой стороны, передний габаритный свет, дальний свет с правой стороны, ближний свет с левой стороны
36	Парковочные огни, ABS, транспондер
37	Освещение кабины, кондиционирование воздуха
38	Услуга запуска для автомобилей с картами Renault
39	Стеклоочиститель заднего стекла
40	Электромагнитное оповещение
41	Розетки для принадлежностей в грузовом отсеке
42	Электродвигатель стеклоподъемника со стороны водителя
43	Заднее гнездо для аксессуаров
44	Запуск BCM
45	Сиденья с подогревом
46	Отопление, система кондиционирования воздуха
47	Стеклоочистители переднего стекла
48	Тахометр

2017

Назначение предохранителя (2017)

Нет.	Распространение
1	Загрузка APC для автомобилей с использованием карт Renault
2	Регулировка
3	Регулировка
4	+а/м аккумулятор с картой Renault
5	Вспомогательное отопление и кондиционирование воздуха
6	Дополнительное отопление пассажирского салона
7	Дверные зеркала с электроприводом и дополнительной регулировкой на центральной консоли
8	Зеркала заднего вида с подогревом
9	Головное устройство, мультимедиа, зеркало заднего вида, диагностический разъем
10	Подготовительное оборудование, розетки для прицепов
11	Батарея с таймером, внутренний блок
12	Дневной ходовой огонь справа, передний габаритный огонь, дальний свет справа, фара ближнего света слева
13	Аварийные огни, указатели поворота
14	Центральный замок для открывающихся элементов
15	Дневной ходовой свет с левой стороны, задний габаритный свет, дальний свет с левой стороны, ближний свет с правой стороны
16	Подсветка номерного знака, передние и задние противотуманные фары
17	Предупредительные огни, звуковой сигнал, подсветка и переключатель стеклоочистителя
18	Панель приборов
19	Нагреватель
20	Стеклоочиститель заднего стекла, насос омывателя, звуковой сигнал
21	Общая нагрузка APC
22	Задний фонарь заднего хода
23	Тормозной выключатель
24	Впрыск, стартер
25	Подушка безопасности, блокировка рулевой колонки
26	Управление электрическим стеклоподъемником со стороны пассажира
27	Система гидроусилителя руля
28	Парковочные огни
29	Загрузка APC для автомобилей с использованием карт Renault
30	Общее обслуживание
31	Прикуриватель, гнездо для принадлежностей
32	Нагреватель
33	Парковочные огни, ABS, транспондер
34	Освещение кабины, кондиционирование воздуха
35	Услуга запуска для автомобилей с картами Renault
36	Стеклоочиститель заднего стекла
37	Электромагнитное оповещение
38	Розетки для принадлежностей в грузовом отсеке
39	Электродвигатель стеклоподъемника со стороны водителя
40	Гнездо для аксессуаров на задней панели
41	Запуск BCM
42	Сиденья с подогревом
43	Тахометр
44	Стеклоочиститель переднего стекла
45	Отопление, система кондиционирования воздуха

Где находится предохранитель головного устройства на Рено Трафик 2?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Renault Trafic 2 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радио, оно может находиться в двух разных местах. Он довольно часто подключается к 12-вольтовым розеткам на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего рено трафик 2 можно определить.

Установка предохранителя оригинальной автомагнитолы на Рено Трафик 2

.Если у вас все еще есть оригинальное головное устройство на вашем Renault Trafic 2, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процедуры:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Renault Trafic 2 , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите машину к механику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Рено Трафик 2

Наконец-то мы узнаем случай с автомагнитолой, купленной в магазинах, и как найти предохранитель автомагнитолы на рено трафик 2 по этому сценарию . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

Выньте автомагнитолу из своего Renault Trafic 2. , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
В задней части автомагнитолы вашего Renault Trafic 2 вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Renault Trafic 2
Это предохранитель из прозрачного стекла, так что теперь вы сможете заменить предохранитель на Рено Трафик 2

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Renault Trafic 2, или предохранитель рупора, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.

Чтобы получить больше советов по Renault Trafic 2, взгляните на Рено Трафик 2 категория.

Блок предохранителей Рено Трафик 3

Схема блока под капотом

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

p, blockquote 28,0,0,0,0 —>

Аккумуляторная батарея (с электронной системой ключей)
Защита от скачка напряжения АКБ (с электронной системой ключей)
Система вентиляции и отопления
Адаптация
Адаптация
Система вентиляции и отопления
Дополнительный отопитель и вентиляция, кондиционер воздуха
Дополнительный отопитель и система вентиляции
Электрически регулируемые наружные зеркала заднего вида
Подогрев наружных зеркал заднего вида
Радио, мультимедиа, наружные зеркала, диагностический разъем
Мультимедиа, сцепка прицепа
Освещение салона, защита аккумуляторной батареи от разрядки
Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
Огни аварийной сигнализации, указатели поворота
Центральный замок
Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
Звуковая сигнализация, звуковой сигнал, освещение и очистители.
Щиток приборов
Выключатель системы освещения
Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
Главная батарея АРС
Огни движения задним ходом
Выключатель стоп-сигналов
Впрыск топлива, стартер
Подушки безопасности, замок рулевой колонки
Сервопривод стекла передней двери со стороны пассажира
Усилитель рулевого управления
Стоп-сигналы
Защита от скачка напряжения АКБ (с электронной системой ключей)
Сервисный дисплей
Прикуриватель, силовой вывод
Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
Стоп-сигналы, ABS, иммобилайзер
Освещение салона, кондиционер воздуха
Запуск с электронной системой ключей
Очиститель заднего стекла
Предупреждающий зуммер
Силовой вывод в багажном отделении
Сервопривод стеклоподъемника передней двери с водительской стороны
Задний силовой вывод
Запуск, электронный блок управления системами автомобиля
Подогрев сидений
Отопитель, кондиционер воздуха
Очиститель ветрового стекла
Тахограф.

p, blockquote 29,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/renault/trafic.html

Роль блока предохранителей на Рено Трафик 2:

Это блок предохранителей, где точнее предохранители, по сути, служат щит к электрической цепи который является основным компонентом вашего Renault Trafic 2.

Он составлен свинцовый провод который подключен к входной цепи электрической цепи. Благодаря своим техническим свойствам свинец относительно быстро нагревается при прохождении тока. Таким образом, это позволит ему расплавиться, если когда-либо произойдет возможная перегрузка.

В результате, поэтому ток отключен затем защищаются периферийные части, но, прежде всего, это позволит избежать перегрева или даже взрыва различных хрупких частей, например, батарей.

Важно понимать, что это основная часть вашего Renault Trafic 2. С развитием механики и технологий, с течением времени ему были поручены другие различные задачи, такие как создание других электрических частей, или даже стать централизованным блоком управления

С развитием механики и технологий, с течением времени ему были поручены другие различные задачи, такие как создание других электрических частей, или даже стать централизованным блоком управления.

Следовательно, это означает, что даже если его основная функция остается прежней, эти дополнительные задачи делают его замену немного более деликатным действием.

Различные модели предохранителей на Renault Trafic 2:

Еще одна вещь, которую нужно знать, когда вы собираетесь заменить эти детали, есть несколько типов предохранителей. Мы будем говорить здесь только о Типы самые частые по размеру, от самого маленького до самого большого :

Мини-предохранители: У них калибр от 2 до 30 ампер. Главное преимущество в том, что они очень маленькие и поэтому занимают мало места. Недостаток, они имеют ограниченную сопротивляемость, не соответствуют защите какой-либо цепи.Стандартные предохранители: они имеют немного более высокий номинал, чем мини (от 3.5 до 30 ампер), но относительно больше. Их размер 2 * 2 см.

Предохранители Maxi: Это самые большие, как следует из названия, они имеют размер 3.5 * 2.5 см, рассчитаны на силу тока от 30 до 90. Их роль в основном связана с движущими элементами (охлаждение …)

Теперь у вас есть больше информации об этих предохранителях, все, что вам нужно сделать, это действовать, соблюдая осторожность. Однако помните несколько важных правил, которые необходимо соблюдать, чтобы обеспечить надлежащую работу вашего Renault Trafic 2

Однако помните несколько важных правил, которые необходимо соблюдать, чтобы обеспечить надлежащую работу вашего Renault Trafic 2.

Важно замените предохранитель на предохранитель с такой же силой тока. Не обязательно доверять предохранителю на месте, он мог быть вставлен по ошибке.ПРИМЕР: произошло короткое замыкание на линии, потому что предохранитель, о котором мы говорим, был слишком маленьким

Если поменять этот предохранитель на такой же, операция действительно может повториться.

Поэтому обратитесь к руководству по техническому обслуживанию, в котором указан идентичный калибр. Каждый калибр обычно имеет свой цвет, что позволит вам легко его идентифицировать.

Наконец, будьте очень внимательны к окружающим электронным компонентам, вы можете повредить важные детали во время работы!

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Назначение

p, blockquote 22,0,0,0,0 —>

Блок защиты цепи силового питания (777)
1A	Резерв
1B	70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C	60A Реле погружных подогревателей 1 и 4
1D	60A Реле погружных подогревателей 2 и 3
1E	Резерв
1F	60A Вентилятор системы охлаждения — реле
Блок защиты цепи двигателя (1834)
1	25A ЭБУ системы впрыска
2	15A Цепь питания системы двигателя
3	10A Электромагнитная муфта компрессора кондиционера
4	20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A	60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B	Резерв
2C	60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона
2D	60A Блок предохранителей салона, Охранная сигнализация
2E	Резерв
2F	40A Электро вентилятор отопителя и кондиционера

Блок реле

Наличие тех или иных элементов зависит от комплектации автомобиля.

Предохранители и реле, размещённые в блоках автомобиля Renault Trafic

Предохранители и реле — назначение и обозначения

Предохранители и реле — цепи питания

Блок предохранителей в салоне авто

Блок реле потребителей энергии Renault Trafic

Центральный электронно-коммутирующий блок

Наименование и назначение ЦЭКБС

Электрическая схема блока 362

Цепи коммутируемые замком зажигания Рено Трафик

Коды цепей питания — таблица

Электрические схемы точек подсоединения к массе

Номер	Номинальный ток, A	Назначение предохранителей
Блок предохранителей расположенных в салоне

1	15

Реле габаритного света системы освещения дневного движения

Реле ближнего света фар системы освещения дневного движения

Охранная сигнализация — ультразвуковой датчик, сирена

ЭБУ системы навигации

Реле дальнего света фар

Противотуманные фары — реле

Переключатели: наружного освещения, указателей поворота, противотуманного света

Дальний свет — реле

Стеклоочистители и стеклоомыватели — переключатель

Очиститель ветрового стекла — электродвигатель и реле

ЭБУ системы впрыска

8
25
Отопитель салона

9
10

Датчик угла поворотов рулевого колеса

ЭБУ системы впрыска — реле питания

10
30
Центральный замок

11
15
Указатель поворотов

12
30
Реле обогрева заднего стекла и наружных зеркал заднего вида

13
25

Переключатели: наружного освещения, указателей поворота и противотуманного света

14
25

Реле водяного электронасоса системы дополнительного подогрева

Дополнительный воздухораспределительный блок

15
15

Задние ходовые огни — выключатель

Подогрев топлива — реле

Реле света заднего хода — для РКПП

Реле очистителя ветрового стекла

Реле №1 и №2 «+» за замком зажигания

16
10

Обогрев заднего стекла

Освещение вещевого ящика

Управление климатической установкой

Выключатель слабого сцепления с дорогой — для РКПП

17
10

Датчик скорости автомобиля

Датчик угла поворота рулевого колеса

Датчик углового, поперечного и бокового ускорения

18
15

Панель управления отопителем

Стеклоочистители и стеклоомыватели — переключатель(-)и

Габаритный свет — реле

Реле ближнего света фар системы освещения дневного движения

Очиститель заднего стекла — реле времени

19
10

ЭБУ системы контроля парковки

Датчик дождя и освещенности

Выключатель системы ESP и системы контроля парковки

20
15

Реле дополнительного отопителя

Обогрев сидений водителя и пассажира — выключатели

21
30
Электростеклоподъемники

22
30
Очиститель заднего стекла: двигатель и реле

23
10
Дальний свет фар

24
25

Панель управления климатической установкой пассажира

Система дополнительного подогрева — реле водяного насоса

25
5
Реле разгрузки цепи подачи «+» АКБ с временной задержкой на плафон освещения салона

26
10
Обогрев наружных зеркал заднего вида

27
15

Прикуриватель — 1-ый ряд сидений

Дополнительное оборудование — 1-го ряда сидений

28
25

Вентилятор отопителя и кондиционера

Климатическая установка — панель управления

29
10

Освещение дневного движения — главное реле

ЭБУ системы навигации

Реле №1 и №2 потребителей электроэнергии

30
15
Дополнительная розетка 12 В — 1-ый ряд сидений

31
15

Дополнительная розетка 12 В — 2-ой ряд сидений

32
15
Звуковой сигнал

33
10
Противотуманные фонари

34
10
Габаритные огни — правый борт

35
10

Габаритные огни — левый борт

Подсветка контрольно-измерительных приборов

Renault Traffic и Nissan Primastar

Как читать принципиальную схему

Цвет разъема (штекерного соединения).
Схема разъема (штекерного соединения).
Номер прибора.
Номер платы, к которой подключен прибор.
Код цепи (позволяет определить назначение провода), см. перечень цепей.
Расположение предохранителя на плате.
Номинальный ток предохранителя.
Схема подсоединения.
Цвет разъема (штекерного соединения).
Схема подсоединения.
Цвет держателя.
Номер подсоединения.
Вспомогательный элемент.
Номер места сращивания проводов.
Номер соединения с «массой».

1. В основных электрических цепях используются провода следующих цветов:

Красный: «+» 12 В до замка зажигания.
Желтый: «+» 12 В после замка зажигания.
Голубой: цепь габаритных огней или устройств идентификации.
Черный: непосредственное соединение на «массу».

2. Для других цепей и разъемов используются также провода других цветов: белого, голубого, бежевого, серого, желтого, черного, оранжевого, красного, розового, зеленого, фиолетового цветов, а также прозрачные провода:

Источник статьи: http://krutilvertel.com/renault-trafic-2001-glava22-kak-chitat-principialnye-shemy

Расположение предохранителей Renault Trafic III 2015-2019…

Предохранители прикуривателя (розетка):№34 (2015-2016) или №31 (2017) (прикуриватель, гнездо для аксессуаров), №41 (2015-2016) или №38 (2017) (гнездо для аксессуаров в багажном отделении) и №43 (2015-2016) или #40 (2017) (Задняя розетка для аксессуаров) в блоке предохранителей панели приборов.

Оглавление

2015, 2016

Назначение предохранителей (2015, 2016)

No.	Распределение
1	+ впрыск мочевины аккумуляторной батареи
2	+ аккумулятор для а/м с картой RENAULT
3	Загрузка APC для автомобиля с картой RENAULT
4	Обогреватель
5	Корректирование
6	Корректирование
7	Обогреватель
8	Дополнительное отопление и кондиционирование
9	Дополнительный обогрев салона
10	Электрические зеркала заднего вида, дополнительная регулировка центрального блока
11	Обогрев наружного зеркала заднего вида
12	Радио, мультимедиа, зеркало заднего вида, диагностический разъем
13	Предварительное оборудование, гнездо фаркопа
14	Таймерная батарея, салонный блок
15	Центральный блок салона, оповещение о падении давления в шинах, доступ без помощи рук
16	Аварийная сигнализация, указатели поворотов
17	Центральный замок открывающихся элементов
18	Левый дневной ходовой огонь, задний габаритный огонь, левая фара дальнего света, правая фара ближнего света
19	Освещение номерного знака, передние и задние противотуманные фары
20	Сигнализация, звуковой сигнал, освещение и дворники
21	Приборная доска
22	Светлый стебель
23	Стеклоочиститель заднего стекла, насос стеклоомывателя, звуковой сигнал
24	Общая нагрузка APC
25	Фонари заднего хода
26	Тормозной переключатель
27	Впрыск, запуск
28	Подушка безопасности, замок рулевой колонки
29	Управление окном со стороны пассажира
30	Рулевое управление с усилителем
31	Стоп-сигналы
32	Загрузка APC для автомобиля с картой RENAULT
33	Общего обслуживания
34	Прикуриватель, розетка для аксессуаров
35	Правый дневной ходовой огонь, передние габаритные огни, правая фара дальнего света, левая фара ближнего света
36	Стоп-сигнал, ABS, транспондер
37	Внутреннее освещение, кондиционер
38	Запуск автомобилей с картой RENAULT
39	Стеклоочиститель заднего стекла
40	Электромагнитное уведомление
41	Розетка для аксессуаров в багажном отделении
42	Электродвигатель стеклоподъемника со стороны водителя
43	Розетка для аксессуаров сзади
44	BCM запуск
45	Сиденья с подогревом
46	Отопление, система кондиционирования
47	Передний стеклоочиститель
48	Тахограф

2017

Назначение предохранителей (2017)

No.	Распределение
1	Загрузка APC для автомобиля с картой RENAULT
2	Корректирование
3	Корректирование
4	+ аккумулятор для а/м с картой RENAULT
5	Дополнительное отопление и кондиционирование
6	Дополнительный обогрев салона
7	Электрические зеркала заднего вида, дополнительная регулировка центрального блока
8	Обогрев наружного зеркала заднего вида
9	Радио, мультимедиа, зеркало заднего вида, диагностический разъем
10	Предварительное оборудование, гнездо фаркопа
11	Таймерная батарея, салонный блок
12	Правый дневной ходовой огонь, передние габаритные огни, правая фара дальнего света, левая фара ближнего света
13	Аварийная сигнализация, указатели поворотов
14	Центральный замок открывающихся элементов
15	Левый дневной ходовой огонь, задний габаритный огонь, левая фара дальнего света, правая фара ближнего света
16	Освещение номерного знака, передние и задние противотуманные фары
17	Сигнализация, звуковой сигнал, освещение и дворники
18	Приборная доска
19	Обогреватель
20	Стеклоочиститель заднего стекла, насос стеклоомывателя, звуковой сигнал
21	Общая нагрузка APC
22	Фонари заднего хода
23	Тормозной переключатель
24	Впрыск, запуск
25	Подушка безопасности, замок рулевой колонки
26	Управление окном со стороны пассажира
27	Рулевое управление с усилителем
28	Стоп-сигналы
29	Загрузка APC для автомобиля с картой RENAULT
30	Общего обслуживания
31	Прикуриватель, розетка для аксессуаров
32	Обогреватель
33	Стоп-сигнал, ABS, транспондер
34	Внутреннее освещение, кондиционер
35	Запуск автомобилей с картой RENAULT
36	Стеклоочиститель заднего стекла
37	Электромагнитное уведомление
38	Розетка для аксессуаров в багажном отделении
39	Электродвигатель стеклоподъемника со стороны водителя
40	Розетка для аксессуаров сзади
41	BCM запуск
42	Сиденья с подогревом
43	Тахограф
44	Передний стеклоочиститель
45	Отопление, система кондиционирования

Passenger compartment

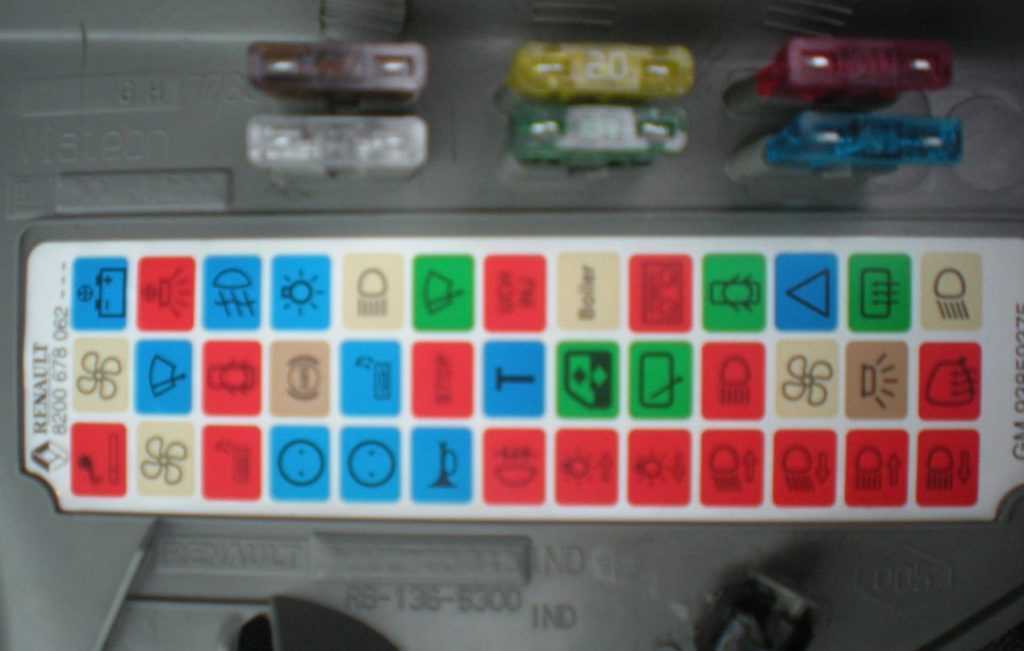

The main fuse box is located at the rear of the instrument panel.

On the reverse side of the protective cover, the current diagram with the arrangement of the elements will be glued.

Diagram

Assignment

1	15A Audio system, light relay, alarm, display, navigation ECU, tachograph
2	10A Interior lighting
3	15A Fog lamp relay
4	15A Signal, Switches: outdoor lighting, direction indicators, fog lights
5	25A Signal, Switches: outdoor lighting, direction indicators, fog lights
6	30A Screen wipers and washers
7	10A ECU, manual transmission, ECU, starter relay and fuel pump
8	25A Interior heater
9	10A Central locking, Diagnostic connector, Instrument panel, steering angle sensor
10	30A Central locking
11	15A Direction indicator
12	30A Relay for heated rear window and exterior mirrors
13	25A Signal, Switches: outdoor lighting, direction indicators and fog lights
14	25A Relay for electric water pump of the auxiliary heating system, Auxiliary air distribution block
15	15A Rear running lights – switch, Fuel heating relay, reverse light, windshield wiper
16	10A Central locking, Heated rear window, Glove box lighting, Instrument panel, climate control, headlight range control
17	10A Vehicle speed sensor, Steering angle sensor, ABS ECU, ESP ECU
18	15A Heater control panel, Wipers and washers, Audio system, relay dimensions, dipped headlights, rear window wiper, display
19	10A Brake Light Switch, Diagnostic Connector, AirBag ECU and Parking Aid, Rain and Light Sensor, ESP Switch
20	15A Interior heater, auxiliary heater relay, Heated driver and passenger seats – switches
21	30A Electric windows
22	30A Rear window wiper: engine and relay
23	10A High beam headlights
24	25A Passenger Climate Control Panel, Auxiliary Heating System – Water Pump Relay
25	5A Relay for unloading the supply circuit “+” of the battery with a time delay for the interior light
26	10A Heated exterior mirrors
27	15A Cigarette lighter – 1st row of seats, Additional equipment – 1st row of seats
28	25A Heater and air conditioner fan, Climate control – control panel
29	10A Display, Daytime Running Light – Main Relay, Audio System, Navigation ECU
30	15A Additional 12 V socket – 1st row of seats
31	15A Additional 12 V socket – 2nd row of seats
32	15A Sound signal
33	10A Fog lights
34	10A Side lights – starboard
35	10A Side lights – port side, Instrument lighting
36	10A Low beam – right headlight
37	10A Low beam – left headlight
38	10A High beam – right headlight
39	10A High beam left headlight
