Блок предохранителей/контроллер

Блок предохранителей и реле №2

Дорестайлинговые модели

F №	Защищаемая цепь	Ток в А
1	Реле электродвигателя вентилятора системы охлаждения — высокая скорость, реле электродвигателя вентилятора системы охлаждения — средняя скорость, датчик скорости автомобиля, подогреватель топливного фильтра, электронный блок управления КПП, выключатель фонарей заднего хода, отопитель/кондиционер	10A / 15А
2	Топливный насос	15А
3	Датчик включенной передачи, система активной подвески, электронный блок управления ABS	10А
4	Датчик уровня охлаждающей жидкости, система управления АКПП, электронный блок управления КПП, реле нагревателя охлаждающей жидкости	10А
5	Блок управления подачей присадки	10А
6	Противотуманные фары	15А
7	Насос омывателя фар	20А
8	Система управления двигателем, реле электродвигателя вентилятора системы охлаждения – низкая скорость	20А
9	Левая фара — ближний свет	15А
10	Правая фара — ближний свет	15А
11	Левая фара – дальний свет	10А
12	Правая фара – дальний свет	10А
13	Звуковой сигнал	15А
14	Насос омывателя лобового стекла/заднего стекла	10А
15	Управление двигателем	30А
16	Насос подачи воздуха навыпуск	30А
17	Электродвигатель очистителя лобового стекла	30А
18	Панель управления кондиционером/отопителем, электронный блок управления кондиционером	40А

MF №	Защищаемая цепь	Ток в А
1	Электродвигатель вентилятора системы охлаждения, резистор электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора системы охлаждения — низкая скорость, реле электродвигателя вентилятора системы охлаждения — высокая скорость	50А
2	Антиблокировочная система тормозов (ABS)	50А
3	—
4	Многофункциональный блок управления 1	80А
5	Многофункциональный блок управления 1	80А
6	Блок предохранителей 2 (приборная панель)	80А
7	Замок зажигания	30А
8	Система управления подвеской	40А

Рестайлинговые модели

F №	Защищаемая цепь	Ток в А
1	Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем	20А
2	Звуковой сигнал	15А
3	Омыватели лобового стекла, насос омывателя заднего стекла	10А
4	Омыватели фар	20А
5	Топливный насос	15А
6	Электронный блок управления ABS, дополнительный обогреватель — Дизель	10А
7	Система управления АКПП, усилитель рулевого управления	10А
8	Стартер	20А
9	Выключатель стоп-сигналов (датчик положения педали тормоза)	10А
10	Система управления двигателем, подогреватель топлива — Дизель	30А
11	Отопитель/кондиционер	40А
12	Очиститель лобового стекла	30А
13	Многофункциональный блок управления 1	40А
14	Насос подачи воздуха на выпуск	30А

MF №	Защищаемая цепь	Ток в А
1	Блок управления электродвигателем вентилятора системы охлаждения	50А
2	Антиблокировочная система тормозов (ABS)	30А
3	Антиблокировочная система тормозов (ABS)	30А
4	Многофункциональный блок управления 1	80А
5	Многофункциональный блок управления 1	80А
6	Блок предохранителей 2 (приборная панель)	80А
7	Усилитель рулевого управления	70А
8	Система управления подвеской	40А

Блоки предохранителей

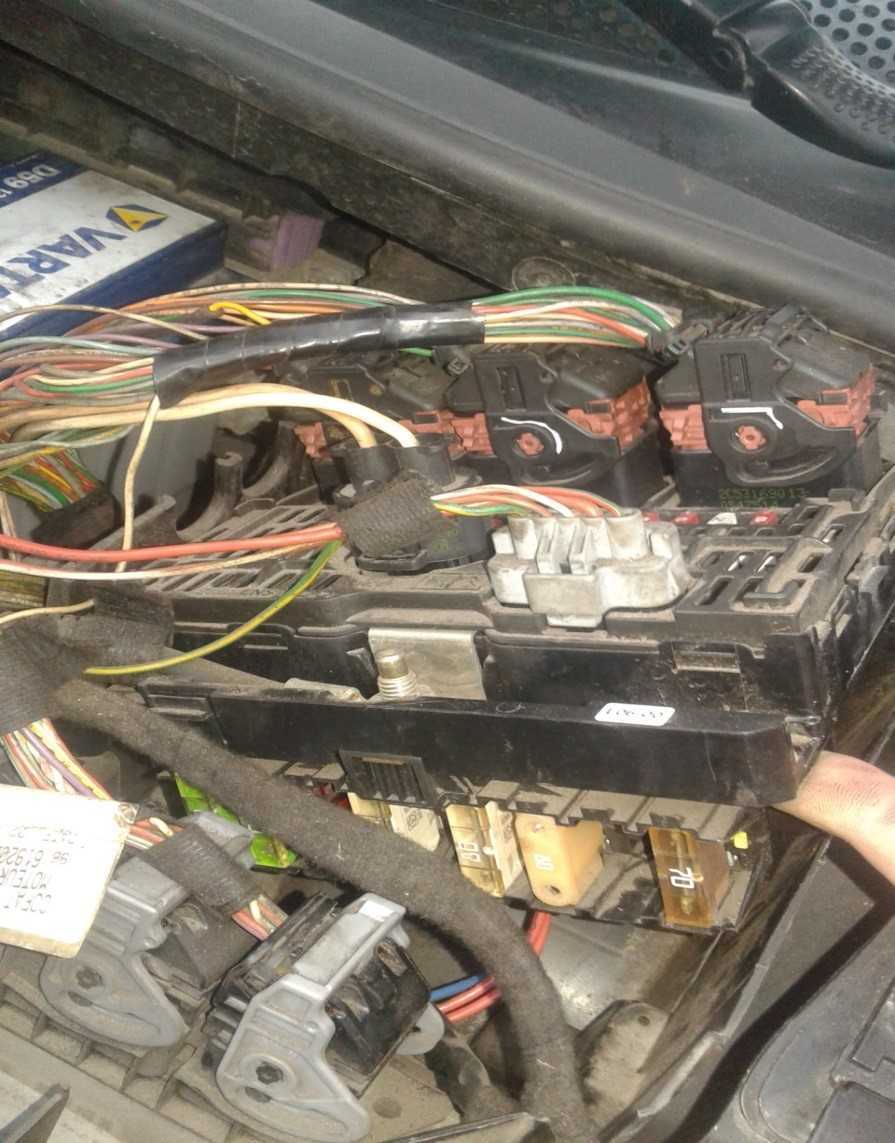

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

• Контактная группа, управляющая коробкой автомат – 5A – F
• Реле «shift-lock» – 5A – F11.
• Компьютерная программа управления АКПП – 15A – F

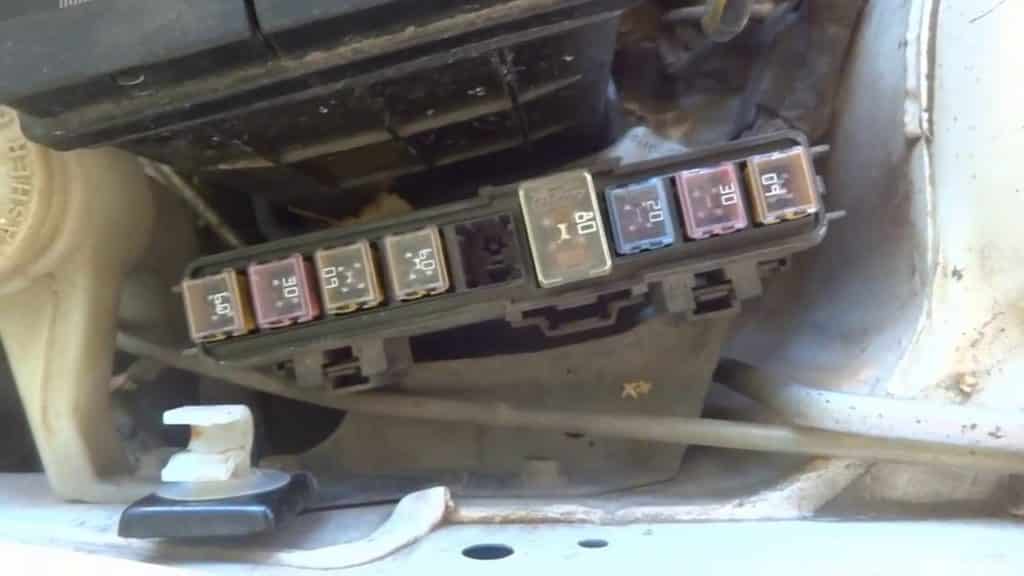

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

• MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
• MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
• MF3 – (50A) – защищает вычислитель «ABS/ESP».
• MF4 и MF5 – (80A) – защищает блок «BSI».
• MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
• MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
• MF8 – служит для дополнительных целей.

Предохранители в салоне

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.

Основной блок

Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки. Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.

Обозначение	Назначение
F1	Отвечает за основное питание транспортного средства, работу ABS.
F2	Является главным предохранителем системы.
F3	Регулирует работоспособность дизельного двигателя.
F4	Обеспечивает обогрев заднего стекла.
F8,10	Отвечает за работу вентилятора.
F11	Обеспечивает обогрев переднего стекла.
F22	Регулирует работу омывателей лобового стекла и фар.
F24	Обеспечивает блокировку центрального замка.
F26	Отвечает за своевременную подачу стоп-сигнала.
F27	Отвечает за работу бензонасоса.
Реле
4	Обеспечивает работу топливного насоса.
3	Регулирует подачу звукового сигнала.
10	Отвечает за работу генератора.

Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.

Предохранители в салоне ситроен с4

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель.

Вариант 1

Схема блока

Обозначение предохранителей

F2 7.5A Диагностический разъём. F3 3A Противоугонное устройство или кнопка системы “START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы. F7 15A Электронный блок системы помощи при пуске “свободные руки”. F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа. F12 15A Двойной контактор педали тормоза . F13 10A Прикуриватель передний. F14 10A Прикуриватель задний. F16 3A Индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, индивидуальные светильники. F19 5A Панель приборов. F20 5A Селектор передач механической коробки передач с электронным управлением. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник. F23 5A Модуль предохранителей в моторном отсеке. F24 3A Датчик дождя и освещенности. F25 15A Блок подушек безопасности и пиротехнических натяжителей. F26 15A F27 3A Двойной контактор педали тормоза. F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A Подрулевой переключатель. F30 20A Очиститель заднего стекла. F31 30A Центральный замок, электродвигатели привода передних и задних наружных и внутренних замков. F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin), аудио усилитель. F33 3A Блок запоминания положения сиденья водителя. F34 5A Реле усилителя рулевого управления. F35 3A F37 3A Управление стеклоочистителем/ зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электро хромированием F38 3A Переключатель корректора направления света фар – зеркало заднего вида с электро хромовым покрытием. F39 30A

Схема

Расшифровка

Блок с реле и предохранителями – BFH3

Расположен немногим ниже основного.

Элементы блока

F3	15А блок предохранителей в салоне 5 для версии такси
F4	15А розетка на 12 В для мультимедийного оборудования
F5	30А электродвигатели задних стекло подъемников
F6	30А электродвигатели передних стекло подъемников
F7	2А сиденья с подогревом
F8	20А вентилятор кондиционера
F9	30А крышка багажника с электроприводом
F10	40А катушка левого ремня безопасности
F11	5А коммутационный блок прицепа
F12	30А электропривод сиденья водителя и массажное устройство
F13	40А катушка правого ремня безопасности
F14	30А установка на место ручки – электропривод сиденья пассажира – массажные устройства сидений
F15	25А электропривод шторки люка в крыше
F16	5А плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя
F17	10А блок освещения и памяти положения наружных зеркал заднего вида
F18	25А аудиоусилитель
F19	не используется
F20	7,5А крышка багажника с электроприводом
F21	3А блок доступа и пуска “Свободные руки”
F2	7,5А зеркала с электро подогревом
F22	20А разъем 230 В
F23	не используется
R1	разъем 230 В
R2	разъем 12 В
R3	не используется
F1	40А обогрев заднего стекла

Предохранители в салоне ситроен с4

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Вариант 1

Схема блока

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

p, blockquote 37,0,0,1,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Расшифровка

Блок с реле и предохранителями — BFH3

p, blockquote 42,0,0,0,0 —>

Расположен немногим ниже основного.

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

Элементы блока

p, blockquote 45,0,0,0,0 —>

Где находятся, как обозначаются и для чего нужны предохранители и реле на Ситроене С3 первого поколения

Citroen C3 1-го поколения выпускался с 2002г. по 2009 гг. на заводах компании во Франции и Бразилии (с 2003 г.) в кузовах 5-дверный хетчбэк и кабриолет. В 2004 г. появилась спортивная версия, а в 2005 г. состоялся фейслифтинг, изменивший внешний вид и отделку салона. В 2006 г. произошло обновление кабриолета.

Под капотом в моторном отсеке

В подкапотном пространстве установочный модуль расположен между аккумулятором и правым бортом.

Блок предохранителей можно найти в моторном отсеке возле аккумуляторной батареи.

Здесь размещаются перемычки для защиты такого электрооборудования:

• электрического вентилятора;
• фонарей заднего хода;
• стеклоочистителя на ветровом стекле;
• топливного насоса;
• кислородного датчика;
• АБС;
• ЕСП;
• стеклоомывателя;
• лампочек в противотуманных фарах;
• звукового сигнала;
• круиз-контроля;
• ламп ближнего и дальнего света;
• предварительного подогрева топлива для автомобилей с дизельным двигателем и т.д.

Перечень предохранителей в моторном блоке.

В салоне авто

В салоне установочный бокс находится слева от рулевой рейки под пластиковой накладкой.

Здесь смонтированы плавкие вставки, подключенные к нескольким электроприборам:

• прикуривателю;
• навигации;
• стоп-сигналам;
• диагностическому разъему;
• центральному замку;
• сирене противоугонного устройства;
• магнитоле;
• кондиционеру или печке;
• датчикам парковочного ассистента;
• обогреву заднего стекла и наружных зеркал заднего вида;
• подсветке номерного знака;
• передним стеклоподъемникам;
• сдвижному люку в крыше и др.

Схема плавких вставок в салоне автомобиля.

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Предохранители панели со стороны пассажира Citroen Relay

Расположены за крышкой на приборной панели.

Версия 1

№	(А)	Распределение
12	7.5	Правая фара ближнего света
13	7.5	Левая фара ближнего света — Регулятор высоты фар
31	7.5	Питание реле
32	10	Освещение салона микроавтобуса – Аварийная сигнализация
33	15	Rear 12 V socket
34	–	Не используется
35	7.5	Фонари заднего хода – датчик воды в дизельном топливе
36	15	Блокировка/разблокировка двери
37	7.5	Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов
38	10	Реле салона
39	10	Аудиоаппаратура – Диагностический разъем – Сирена сигнализации – Программируемое дополнительное управление обогревом
40	15	Размораживание: заднего стекла (левая сторона), зеркала (пассажирская сторона)
41	15	Размораживание: заднего стекла (правая сторона), зеркала (водительская сторона)
42	7.5	Блок управления и датчик ABS – Датчик ESP – Выключатель стоп-сигналов
43	30	Мотор стеклоочистителя
44	20	Прикуриватель — Передняя розетка 12 В
45	7.5	Переключатели электростеклоподъемников и зеркал (со стороны водителя) – Электростеклоподъемник пассажира
46	–	Не используется
47	20	Электродвигатель стеклоподъемника водителя
48	20	Пассажирский электродвигатель стеклоподъемника
49	7.5	Датчик дождя/солнца – Аудиооборудование – Электродвигатель стеклоподъемника водителя – Сигнализация – Органы управления на панели приборов
50	7.5	Блок подушек безопасности и преднатяжителей
51	7.5	Тахограф – Круиз-контроль – Управление кондиционером
52	7.5	Реле салона
53	7.5	Панель приборов – задние противотуманные фары

Версия 2

№	(А)	Распределение
12	7.5	Правая фара ближнего света
13	7.5	Левая фара ближнего света
31	5	Питание реле
32	7.5	Внутреннее освещение
33	20	Датчик батареи
34	20	Освещение салона микроавтобуса – Предупреждение об опасности
36	10	Аудиосистема – Диагностический разъем – Сирена сигнализации – Программируемые дополнительные элементы управления обогревом – Элементы управления кондиционером – Тахограф – Аккумулятор
37	7.5	Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов
38	20	Центральный замок
42	5	Блок управления и датчик ABS – Датчик ASR – Датчик ESP – Выключатель стоп-сигналов
43	20	Мотор стеклоочистителя
47	20	Электродвигатель стеклоподъемника водителя
48	20	Пассажирский электродвигатель стеклоподъемника
49	5	Аудиосистема — элементы управления на приборной панели
50	7.5	Блок подушек безопасности и преднатяжителей
51	5	Тахограф — Круиз-контроль — Управление кондиционером — Фонари заднего хода — датчик воды в дизельном топливе
53	7.5	Приборная доска
89	–	Не используется
90	7.5	Левая фара дальнего света
91	7.5	Правая фара дальнего света
92	7.5	Левая противотуманная фара
93	7.5	Правая противотуманная фара

Где находится предохранитель кондиционера на Ситроен С3?

Теперь мы будем искать где предохранитель кондиционера на вашем ситроене с3 является. Система кондиционирования воздуха подключена к нескольким электронным компонентам, и в вашем автомобиле могут быть подключены предохранители, в зависимости от года выпуска и имеющихся опций. Однако помимо предохранителей есть еще и реле, контролирующее правильную работу вашего кондиционера. Мы будем по очереди помогать вам найдите предохранитель и реле кондиционера на вашем Citroen C3 .

Замена предохранителей внутреннего кондиционера вашего Citroen C3

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Citroen C3. Для этого вам нужно будет перейти на блок предохранителей вашего автомобиля

Если вы не можете его найти, обратите внимание, что он находится рядом с рулевым колесом, его точное местоположение вы найдете благодаря руководству по эксплуатации вашего Citroen C3

Просмотрите руководство на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Citroen C3 , проверьте все предохранители со словом «кондиционер» в их названиях.

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свой автомобиль к механику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера вашего Ситроен С3

Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Citroen C3, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки, чтобы узнать, где находится реле кондиционера, или сверьтесь со своим руководством, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на ситроен с3, или рожковый предохранитель, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.

Если у вас есть дополнительные вопросы о Citroen C3, не стесняйтесь обращаться к нашим специалистам. Citroen C3 категория.

Легко найти предохранитель для освещения номерного знака вашего Citroen C3

Используя инструкция по эксплуатации вашего автомобиля, найдите блок предохранителей, в который входит все автомобильные предохранители. Обычно на Citroen C3 доступны три варианта.

• Посмотри на водительскую сторону, слева над твоими ногами
• второй вариант под капотом рядом с аккумулятором.
• Последний вариант, под перчаточным ящиком, сняв пластиковую крышку, защищающую предохранители.

Всегда благодаря этому инструкции по использованию, определить предохранитель, управляющий пластиной лампочки который больше не работает. Вы найдетеСписок предохранителей для вашего Citroen C3 и все сведения о совместимости в конце руководства по вашему автомобилю.

Как определить предохранитель регистрационной лампы на вашем Citroen C3

Afin найти предохранитель, связанный с освещением номерного знака вашего Citroen C3, полезно использовать схему предохранителей. Схема предохранителей позволит вам найти место каждого предохранителя с его точным назначением. Таким образом, вы можете разделить различные предохранители вашего Citroen C3, а также их разные роли.

Его можно найти в буклете по техническому обслуживанию вашего Citroen C3. Если не можешь найти, поищи Интернет-диаграмма, характерная для вашего Citroen C3.

Предохранитель дает возможность чтобы избежать перегрева лишние провода в случае короткого замыкания. Таким образом, в случае перегрева это будет щит, который предотвратит возгорание. Если все было проверено (проводка, лампочки и т. Д.), Вы должны посмотреть состояние предохранителей вашего Citroen C3.

Поэтому, когда вы его определили, его необходимо изменить.

Замените предохранитель освещения на номерном знаке вашего Citroen C3.

Перед любыми манипуляциями необходимо выключить зажигание вашего Citroen C3., затем извлеките предохранитель из гнезда, осторожно потянув его вверх пальцами или небольшими подходящими плоскогубцами, не затягивая. Будьте осторожны, нить накала в верхней части предохранителя не должна быть обрезана.Если предохранитель перегорел (вы заметите это черный цвет или с обрезанной нитью), вы должны заменить его на Предохранитель такая же сила тока

На нем написана эта характеристика: вы узнаете цифру, за которой следует буква «А».

После установки нового предохранителя на ваш Citroen C3 проверьте неисправную лампочку: если он включается и остается включенным, вы нашли решение для своего Citroen C3! Если, однако, он не загорается, проверьте состояние нового предохранителя.

Если он не двинулся с места, значит, неудачи не было. Если, однако, этот предохранитель снова сработает. гриль, это означает, что есть короткое замыкание где-то на вашем Citroen C3. В этом случае мы советуем вам пойти к механику, чтобы он провел тщательное обследование.

Чтобы поддержать вас в вашем процессе, мы также написали статью, посвященную предохранителям и обращению с ними на Citroen C3, это, безусловно, может вам помочь:

– – Где блок предохранителей на Ситроен С3

Блок предохранителей в салоне

Расположение блока предохранителей

Он находится под перчаточным ящиком. Чтобы получить доступ: Ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающего кронштейна, опустите блок предохранителей и потяните его на себя.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	Рейтинг ампер	Цепи защищены
F1	7,5	Модуль рулевого колеса
F2	5	Приборный щиток
F3	10	Внутренние лампы
F4	5	Иммобилайзер двигателя
F5	7,5	Адаптивный круиз-контроль (ACC)
F6	5	Датчик дождя
F7	15	Зажигалка
F8	10	Подача разблокировки лючка топливного бака
F9	15	Омыватели лобового стекла – задние
F10	15	Омыватели лобового стекла – передние
F11	10	Деблокировка багажного отделения
F12	10	Поставка замка лючка топливного бака
F13	20	Топливный насос
F14	5	Дистанционный частотный приемник, Датчик движения в салоне
F15	5	Выключатель зажигания
F16	5	Звуковой оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера)
F17	5	Привод вибрации рулевого колеса
F18	10	SRS (подушка безопасности) питание
F19	7,5	ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5	Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения
F21	15	Аудиосистема (включая голосовое управление)
F22	5	Выключатель стоп-сигнала
F23	20	Люк
F24	5	Блок рулевой колонки, модуль климат-контроля
